Τι Είναι το NAND Flash? Αρχιτεκτονική, Τύποι, 3D NAND, και Συμπεριφορά Αποθήκευσης SSD

Αυτό το άρθρο εξηγεί πώς λειτουργεί το NAND Flash σε φυσικό και συστηματικό επίπεδο, συγκρίνει τις κατηγορίες NAND όπως SLC, MLC, TLC, και QLC, εξερευνά τη μετάβαση από τις επίπεδες αρχιτεκτονικές NAND στις 3D NAND, και εξετάζει πώς η συμπεριφορά του φόρτου εργασίας, ο σχεδιασμός του ελεγκτή, και η κλιμάκωση στην παραγωγή διαμορφώνουν την πραγματική απόδοση, αντοχή, και αξιοπιστία.

Κατάλογος

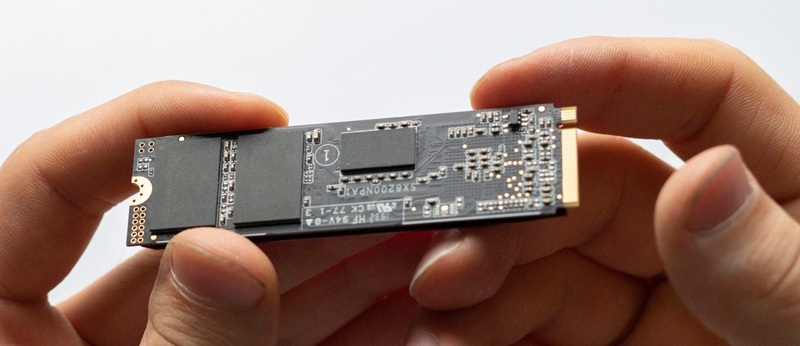

Τι είναι το NAND Flash;

Το NAND Flash είναι μια τεχνολογία μνήμης μη πτητικού τύπου κατασκευασμένη από πολύ πυκνά πλέγματα αποθηκευτικών κελιών. Χρησιμοποιείται συνήθως όταν απαιτείται μεγαλύτερη πυκνότητα αποθήκευσης χωρίς αύξηση του συνολικού κόστους των εξαρτημάτων. Στον καθημερινό προγραμματισμό προϊόντων, η ελκυστικότητα του NAND εκδηλώνεται ως μια απλή εξίσωση: μεγαλύτερη χωρητικότητα ανά πακέτο, χαμηλότερο κόστος ανά bit, και ένα οικοσύστημα παραγωγής που υποστηρίζει τον όγκο.

Στο ευρύτερο τοπίο του flash, το NAND τοποθετείται συνήθως ως αποθήκευση πρώτα αντί για μνήμη άμεσης πρόσβασης. Γι' αυτόν τον λόγο εμφανίζεται επανειλημμένα σε καταναλωτικές και ενσωματωμένες σχεδιάσεις, και γιατί οι SSDs στηρίζονται τόσο βαριά σε αυτό: πολλά πραγματικά συστήματα ενδιαφέρονται περισσότερο για τη συνεχιζόμενη ροή και την τιμή ανά gigabyte παρά για την επαναγραφή ενός μόνο byte τη στιγμή που το λογισμικό ζητά.

Κοινές κατηγορίες προϊόντων που περιέχουν πολύ NAND περιλαμβάνουν: κάμερες, USB flash drives, ενσωματωμένες συσκευές, SSDs.

Πώς συμπεριφέρεται το NAND σε Πραγματικά Συστήματα

Από την πρακτική σκοπιά της μηχανικής, η αποδοτικότητα του NAND προέρχεται από τη μεταφορά δεδομένων σε μεγαλύτερες μονάδες. Είναι άνετο με την προγραμματισμένη σελίδα και τη διαγραφή σε μπλοκ, και τείνει να ανταμείβει τα μοτίβα πρόσβασης που φαίνονται σειριακά ή ομαδικά αντί για μικρές, διασκορπισμένες ενημερώσεις. Όταν οι άνθρωποι περιγράφουν τα προϊόντα του NAND ως γρήγορα, η ταχύτητα που παρατηρούν συνήθως είναι αποτέλεσμα σειριακών μεταφορών συν παράλληλης εργασίας σε πολλαπλά dies και κανάλια, όχι η ικανότητα να ξαναγραφούν μικρά κομμάτια επί τόπου.

Αυτή η διάκριση τείνει να αναδυθεί στις ανασκοπήσεις σχεδίασης επειδή επηρεάζει ήσυχα σχεδόν τα πάντα κατωτέρως: επιλογές συστήματος αρχείων, στρατηγικές ενημέρωσης, ουρές ελεγκτών, αποθήκευση, και πόσο επιθετικά το λογισμικό μπορεί να υποθέσει την συμπεριφορά της επαναγραφής. Ομάδες που αντιμετωπίζουν το NAND ως μέσο που προσδιορίζεται από byte συχνά καταλήγουν να είναι έκπληκτες αργότερα· ομάδες που αποδέχονται την εγγενή κομψότητά του συνήθως νιώθουν πιο ελεγχόμενες ως προς την απόδοση και τη μακροχρόνια διάρκεια.

NAND έναντι NOR 

Το NAND και το NOR είναι οι δύο κύριες οικογένειες flash, και η χρήσιμη σύγκριση τους σημαίνει αναγνώριση ότι το καθένα έχει βελτιστοποιηθεί γύρω από διαφορετικές προτεραιότητες. Στην πρακτική επιλογή, η απόφαση συχνά καταλήγει στο είδος του μοτίβου πρόσβασης που αναμένει το σύστημα κατά την εκκίνηση, κατά τη διάρκεια των ενημερώσεων, και υπό μακροχρόνια φθορά.

• NOR Flash: Πρόσβαση Ανάγνωσης και Προτίμηση Εκτέλεσης απευθείας από τη Μνήμη

Το NOR διαμορφώνεται γύρω από την τυχαία πρόσβαση ανάγνωσης και υποστηρίζει την Εκτέλεση Απευθείας από τη Μνήμη (XIP), έτσι ώστε ο κώδικας να μπορεί να τρέξει απευθείας από το flash χωρίς να αντιγραφεί πρώτα στη RAM. Αυτή η συμπεριφορά τείνει να είναι καθησυχαστική σε διαδρομές εκκίνησης επειδή το σύστημα μπορεί να ανακτήσει εντολές με σχετικά προβλέψιμη καθυστέρηση και ελάχιστα κινούμενα μέρη.

Το NOR επιλέγεται συχνά σε σενάρια όπου οι εικόνες firmware είναι μικρές, οι εκκινήσεις χρειάζονται προβλέψιμες αναγνώσεις, και η συμπεριφορά εκκίνησης του προϊόντος αναμένεται να είναι καθαρή και επαναλαμβανόμενη. Οι παραχωρήσεις εμφανίζονται καθώς κλιμακώνονται οι δυνατότητες: οι λειτουργίες διαγραφής/προγραμματισμού είναι συγκριτικά αργές, και η καμπύλη κόστους ανεβαίνει γρήγορα καθώς η πυκνότητα αυξάνεται. Σε σχεδιάσεις που απευθύνονται στο πεδίο, το NOR καταλήγει συχνά να είναι το αξιόπιστο, μικρού αποτυπώματος κατάστημα αντί για το μέρος όπου αποθηκεύονται μεγάλα σύνολα δεδομένων.

• NAND Flash: Πυκνότητα και Ροή για Μαζική Αποθήκευση

Το NAND παίρνει την αντίθετη στάση. Δίνει προτεραιότητα στη μέγιστη πυκνότητα bit και την υψηλή ροή όταν μεταφέρει μεγαλύτερες ποσότητες δεδομένων. Αυτό το καθιστά φυσικό τοίχωμα για μεγάλα σύνολα δεδομένων, μέσα, αγωγές καταγραφής, και γενικό μαζικό αποθηκευτικό χώρο όπου το σύστημα μπορεί να αντέξει διαχειριζόμενες εγγραφές και εργασία στο παρασκήνιο.

Κοινές φόρτες εργασίας ευθυγραμμισμένες με το NAND περιλαμβάνουν: μεγάλα σύνολα δεδομένων, αποθήκευση μέσων, καταγραφή, γενικού σκοπού μαζική αποθήκευση.

Η ανταλλαγή είναι ότι η NAND δεν είναι φυσικά διαφανής αποθήκευση. Για να συμπεριφέρεται ως αξιόπιστη αποθήκευση σε κλίμακα, εξαρτάται από ένα επίπεδο διαχείρισης που απορροφά τις φυσικές ιδιαιτερότητές της και παρουσιάζει μια σταθερή διεπαφή στο υπόλοιπο σύστημα.

Το Επίπεδο Διαχείρισης: Από Πού Προέρχονται η Αξιοπιστία και η Προβλεψιμότητα

Στις περισσότερες επιτυχημένες σχεδιάσεις NAND, ο ελεγκτής μαζί με την στοίβα υλικολογισμικού/λογισμικού είναι όπου συγκεντρώνεται η πραγματική μηχανική προσπάθεια. Η στοίβα υπάρχει επειδή οι συσκευές NAND αποστέλλονται με ατέλειες, εξελίσσονται με φθορά και εκθέτουν συμπεριφορές σφάλματος που πρέπει να διαχειριστούν σκόπιμα. Η λειτουργία sustained-write μακροχρόνια συχνά δείχνει ότι μικρές διαδικαστικές συντομεύσεις μπορεί αργότερα να προκαλέσουν σοβαρά προβλήματα αξιοπιστίας.

Μια υλοποίηση βασισμένη σε NAND περιλαμβάνει συνήθως τις παρακάτω ευθύνες, καθεμία με την δική της λειτουργική προσωπικότητα κατά τη διάρκεια του κύκλου ζωής του προϊόντος:

• Διαχείριση κακών μπλοκ: ορισμένα μπλοκ είναι μη χρησιμοποιήσιμα από το εργοστάσιο και επιπλέον μπλοκ μπορεί να αποτύχουν με την πάροδο του χρόνου; οι robust σχεδιάσεις υποθέτουν ότι τα ελαττώματα είναι φυσιολογικά και προγραμματίζουν επιπλέον χωρητικότητα ανάλογα.

• Επίπεδο φθοράς: οι κύκλοι διαγραφής είναι πεπερασμένοι, επομένως οι εγγραφές κατανεμήνονται σε όλη τη συσκευή για να αποτραπεί η πρόωρη γήρανση ορισμένων θερμών περιοχών; τα συστήματα μεγάλης διάρκειας συχνά αποκαλύπτουν την ποιότητα του επιπέδου φθοράς με τη μορφή είτε σταθερότητας είτε εκπληκτικά πρόωρων αποτυχιών.

• Διορθώσεις σφαλμάτων (ECC): οι ρυθμοί σφαλμάτων bit τείνουν να αυξάνονται με την υψηλότερη πυκνότητα και ηλικία; η ισχυρότερη ECC συχνά μετατρέπει τη marginal συμπεριφορά του ακατέργαστου πυριτίου σε αποθήκευση που συμπεριφέρεται ήσυχα κάτω από πραγματικά φορτία εργασίας.

• Λογική προς φυσική αντιστοίχιση: επειδή οι ενημερώσεις in-place είναι αναποτελεσματικές, το σύστημα ανακατανέμει τις λογικές διευθύνσεις σε φυσικές σελίδες και χρησιμοποιεί ενημερώσεις out-of-place; αυτή η αντιστοίχιση υποστηρίζει τα επίπεδα μετάφρασης φλας SSD (FTLs) και συγκρίσιμες ενσωματωμένες αφαιρέσεις.

Ένα Κοινό Αρχιτεκτονικό Πατρόν: Διαχωρισμός NOR για Εκκίνηση, NAND για Δεδομένα

Ένα πατρόν που επαναλαμβάνεται σε προϊόντα και τείνει να γερνά καλά είναι ο διαχωρισμός των ευθυνών: διατήρηση κώδικα εκκίνησης και μικρών, συχνά αναγνωσμένων στοιχείων υλικολογισμικού σε NOR, και τοποθέτηση μεγάλης χωρητικότητας αποθήκευσης δεδομένων σε NAND. Αυτή η διάκριση ευθυγραμμίζεται με το πώς συμπεριφέρεται φυσικά κάθε τεχνολογία και συχνά μειώνει τον αριθμό των δυσάρεστων συμβιβασμών που χρειάζεται να κάνει μια ομάδα.

Σε πολλά συστήματα που έχουν αποσταλεί, αυτή η προσέγγιση κάνει επίσης τη συμπεριφορά αποκατάστασης να φαίνεται πιο ελεγχόμενη. Εάν η περιοχή υψηλής χωρητικότητας δεδομένων υποβαθμιστεί ή χρειάζεται αποκατάσταση, η συσκευή μπορεί να εκκινήσει από έναν συμπαγή, στιβαρό αποθηκευτικό χώρο κώδικα και στη συνέχεια να εκτελέσει ροές επισκευής, μετανάστευσης ή διαδικασίες ασφαλούς λειτουργίας χωρίς να μετατραπεί το προϊόν σε τούβλο.

Μια χρήσιμη νοοτροπία είναι να θεωρούμε την NAND λιγότερο σαν μνήμη και περισσότερο σαν ένα διαχειριζόμενο αποθηκευτικό μέσο με τους δικούς της κανόνες. Οι σχεδιάσεις που αντέχουν στην παραγωγή τείνουν να αντιμετωπίζουν τους περιορισμούς της NAND νωρίς, τη γρανουλικότητα εγγραφής, τη συμπεριφορά διαγραφής πριν από την εγγραφή και την ανάπτυξη σφαλμάτων με την πάροδο του χρόνου, και στη συνέχεια να διαμορφώνουν τη συμπεριφορά του ελεγκτή, τις πολιτικές υλικολογισμικού και στρατηγικές ενημέρωσης γύρω από αυτές τις πραγματικότητες.

Όταν το σύστημα κατασκευάζεται με αυτές τις προσδοκίες εκ των προτέρων, η NAND μπορεί να προσφέρει έναν συνδυασμό κόστους, χωρητικότητας και απόδοσης που είναι δύσκολο να αναδημιουργηθεί με άλλες μη πτητικές τεχνολογίες σε μεγάλη κλίμακα. Αυτό είναι συχνά το σημείο όπου ο σκεπτικισμός μετατρέπεται σε εκτίμηση: το μέσο είναι απαιτητικό, αλλά ανταμείβει τον πειθαρχημένο σχεδιασμό με πολύ ανταγωνιστικά αποτελέσματα.

Πώς Λειτουργεί η NAND Flash

Η NAND flash αποθηκεύει πληροφορίες ελέγχοντας πόσο ηλεκτρικό φορτίο παραμένει μέσα σε ένα κύτταρο μνήμης ώστε το κύτταρο να μετακινείται σε διάφορες περιοχές κατωφλίου-τάσης (Vt) κατά τη διάρκεια των λειτουργιών ανάγνωσης. Σε πρακτικά συστήματα, τα αποθηκευμένα δεδομένα δεν είναι απλώς μια σταθερή τιμή τάσης. Η αξιοπιστία εξαρτάται από το πόσο καθαρά μπορεί ο ελεγκτής να διακρίνει τις γειτονικές κατανομές Vt μετά από θόρυβο, μεταβολή θερμοκρασίας, απώλεια διατήρησης και φθορά που σταδιακά μειώνουν το διαθέσιμο περιθώριο με την πάροδο του χρόνου.

Καθώς ο διαχωρισμός Vt γίνεται πιο στενός, το σύστημα αποθήκευσης εξαρτάται ολοένα και περισσότερο από ισχυρότερη ECC, προσαρμοσμένη διαχείριση ανάγνωσης, συμπεριφορά ανανέωσης και βελτιστοποίηση φόρτου εργασίας για να διατηρήσει αξιόπιστη λειτουργία κατά τη διάρκεια μακροχρόνιας χρήσης.

Αποθήκευση Φορτίου, Τάση Κατωφλίου και Συμπεριφορά Προγραμματισμού/Διαγραφής

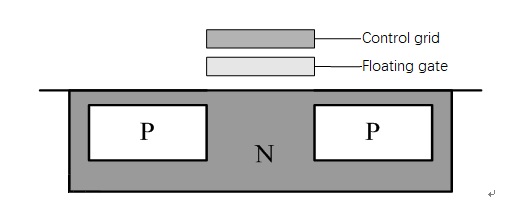

Τα κύτταρα NAND flash αποθηκεύουν φορτίο παγιδεύοντας ηλεκτρόνια μέσα σε μια μονωμένη περιοχή αποθήκευσης που αλλάζει την τάση κατωφλίου του τρανζίστορ. Δύο κύριες προσεγγίσεις αποθήκευσης χρησιμοποιούνται συνήθως: δομές floating-gate και δομές charge-trap.

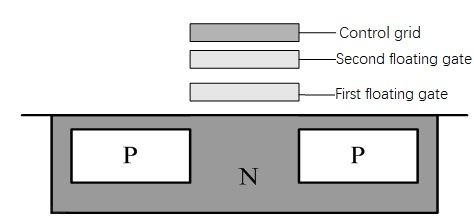

Η NAND με πλωτή πύλη αποθηκεύει ηλεκτρόνια μέσα σε μια αγώγιμη πλωτή πύλη που απομονώνεται από οξειδωτικά στρώματα. Το παγιδευμένο φορτίο μετατοπίζει την οριακή τάση μέσω ηλεκτροστατικής συζευξής. Η NAND παγίδας φορτίου αντίθετα αποθηκεύει ηλεκτρόνια μέσα σε τοπικές περιοχές παγίδευσης, συνήθως μέσα σε στρώματα νιτριδίου του πυριτίου, όπου η συμπεριφορά του φορτίου γίνεται πιο χωρικά κατανεμημένη.

Στους πραγματικούς σχεδιασμούς, οι διαφορές γίνονται ορατές μέσω:

• Συμπεριφορά διαρροής φορτίου και ευαισθησία σε τοπικά ελαττώματα

• Σταθερότητα διατήρησης καθώς συσσωρεύεται στρες οξειδίου

• Υποβάθμιση耐久ίας κατά την επαναλαμβανόμενη προγραμματιστική/σβήσιμο κύκλωση

• Παρεμβολές από κελί σε κελί καθώς η πυκνότητα αυξάνεται

Καθώς συνεχίζεται η κλιμάκωση της NAND, η διατήρηση σταθερής διαχωριστικής τάσης Vt γίνεται ολοένα και πιο δύσκολη επειδή τα γειτονικά κελιά αλληλεπιδρούν πιο ισχυρά μέσω παρασιτικής συζευξής και πλευρικών επιδράσεων.

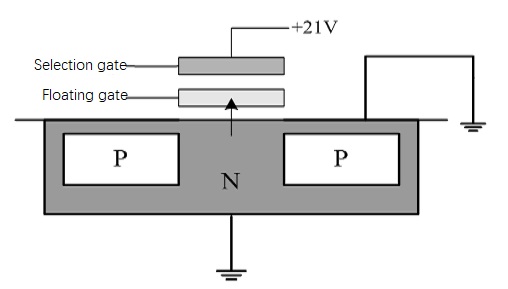

Ο προγραμματισμός και η σβήσιμο των κελιών NAND βασίζεται στη διείσδυση Fowler–Nordheim, όπου προσεκτικά ελεγχόμενα κύματα υψηλής τάσης μετακινούν ηλεκτρόνια μέσω εξαιρετικά λεπτών οξειδωτικών φραγμών. Κατά τη διάρκεια της προγραμματίσεως, τα ηλεκτρόνια παγιδεύονται μέσα στην περιοχή αποθήκευσης και αυξάνουν την οριακή τάση. Κατά τις διαδικασίες σβησίματος, τα ηλεκτρόνια αφαιρούνται έτσι ώστε το κελί να επιστρέψει στην κατάσταση σβησίματος.

Μόλις το φορτίο αποθηκευτεί, το κελί μπορεί να διατηρήσει πληροφορίες χωρίς εξωτερική τροφοδοσία. Ωστόσο, η διατήρηση σταδιακά αδυνατίζει καθώς η φθορά του οξειδίου, το θερμικό στρες και η επαναλαμβανόμενη κύκλωση δημιουργούν ταχύτερους δρόμους διαρροής με την πάροδο του χρόνου.

Η απώλεια διατήρησης συνήθως επιδεινώνεται υπό τις ακόλουθες συνθήκες:

• Αυξημένη θερμοκρασία λειτουργίας ή αποθήκευσης

• Μακροχρόνιες περιόδους διατήρησης μετά τον προγραμματισμό

• Υψηλοί συσσωρευμένοι μετρητές προγραμματισμού/σβησίματος

Σε πρακτικές αναπτύξεις, η συμπεριφορά διατήρησης λειτουργεί περισσότερο σαν σταδιακή πτώση παρά σαν καθορισμένη προδιαγραφή. Καθώς τα προϊόντα γερνάνε, οι ελεγκτές συχνά αντισταθμίζουν προσαρμόζοντας τις αναγνωστικές οριακές τιμές, τη συμπεριφορά ανανέωσης και τη δραστηριότητα ECC για να διατηρήσουν αξιόπιστη ανάκτηση δεδομένων.

Γιατί η NAND δημιουργείται από σειρές, σελίδες και μπλοκ

Η NAND flash επιτυγχάνει υψηλή πυκνότητα αποθήκευσης συνδέοντας κελιά σε σειρά ως σειρές και οργανώνοντάς τα σε μεγάλες διάταξη. Αυτή η αρχιτεκτονική μειώνει το περιθώριο ανά κελί και χαμηλώνει το κόστος ανά bit, αλλά εισάγει επίσης επιχειρησιακούς περιορισμούς γιατί πολλές κελιά μοιράζονται δομές δρομολόγησης, κυκλώματα ανίχνευσης και μηχανισμούς σβησίματος.

Σε αντίθεση με την αληθινή μνήμη τυχαίας πρόσβασης, οι λειτουργίες της NAND είναι στενά συνδεδεμένες με την οργάνωση σελίδων και μπλοκ.

Σελίδες, Μπλοκ και Περιορισμοί Γράφης της NAND

Οι λειτουργίες ανάγνωσης και προγραμματισμού της NAND συμβαίνουν με λεπτομέρεια σελίδας γιατί οι διαδρομές ανίχνευσης και οι δομές γραμμής λέξης είναι βελτιστοποιημένες για να λειτουργούν σε περιοχές μεγέθους σελίδας της διάταξης. Κατά τη διάρκεια μιας διαδικασίας ανάγνωσης, ο ελεγκτής προκαταβάλλει τη σειρά NAND και μετρά τη ροή ρεύματος για να προσδιορίσει εάν κάθε κελί είναι πάνω ή κάτω από τις επιλεγμένες αναφορές τάσης.

Ο προγραμματισμός συνήθως χρησιμοποιεί προγραμματισμό κατά βήματα (ISPP), όπου η συσκευή επαναλαμβάνει την εφαρμογή μικρών παλμών προγραμματισμού που ακολουθούνται από ελέγχους επιβεβαίωσης μέχρι να φτάσει στην επιθυμητή περιοχή Vt.

Πολλές συμπεριφορές της NAND γίνονται σημαντικές κατά την υλοποίηση εργασιών:

• Ο προγραμματισμός συμβαίνει μέσω επαναλαμβανόμενων κύκλων παλμού και επιβεβαίωσης αντί για μία μόνο λειτουργία

• Η ατελής προγραμματισμένη κατάσταση κατά τη διάρκεια ξαφνικής διακοπής ρεύματος μπορεί να αφήσει αβέβαιες καταστάσεις κελιών

• Οι εγγραφές στοχεύουν κανονικά κενές σελίδες αντί να αντικαθιστούν άμεσα τα υπάρχοντα δεδομένα

Οι μη ευθυγραμμισμένες εγγραφές συχνά δημιουργούν επιπλέον εσωτερική αντιγραφή και διοικητική επιβάρυνση. Τα συστήματα που ευθυγραμμίζουν τα φορτία στα όρια σελίδας NAND συχνά βιώνουν πιο σταθερή καθυστέρηση και μειωμένη δραστηριότητα καθαρισμού στο παρασκήνιο.

Οι διαδικασίες σβησίματος συμβαίνουν σε επίπεδο μπλοκ γιατί πολλά κελιά μοιράζονται τις στρατηγικές σβησίματος υψηλής τάσης. Η σβήσιμο μικρότερων περιοχών θα αύξανε την επιβάρυνση κυκλώματος και θα μείωνε την πυκνότητα αποθήκευσης. Η σβήσιμο μπλοκ επαναφέρει συνήθως τα κελιά προς την κατάσταση σβησίματος, ερμηνευόμενη συνήθως ως όλα 1s.

Ο προγραμματισμός τότε επιλεκτικά μετατοπίζει τα bits προς τα 0s προσθέτοντας φορτίο και αυξάνοντας την οριακή τάση. Λόγω αυτής της συμπεριφοράς, η NAND υποστηρίζει προγραμματισμό μιας κατεύθυνσης:

• Τα bits μπορούν να μεταβούν από 1 σε 0 κατά τον προγραμματισμό

• Η επιστροφή των bits από 0 πίσω σε 1 απαιτεί έναν ολόκληρο μπλοκ σβήσιμο

Αυτός ο περιορισμός διαγραφής πριν από την εγγραφή επηρεάζει σε μεγάλο βαθμό το σχεδιασμό ελεγκτών, τα αρχεία συστημάτων και στρατηγικές βελτιστοποίησης αποθήκευσης. Τα συστήματα που αγνοούν αυτούς τους περιορισμούς συχνά υποφέρουν από υψηλότερη ενίσχυση εγγραφής, ασταθή καθυστέρηση και επιταχυνόμενη φθορά με την πάροδο του χρόνου.

Ένα απλοποιημένο λειτουργικό μοντέλο που χρησιμοποιείται συχνά είναι:

• Το NAND συμπεριφέρεται σαν ένα προδιαγραμμένο μέσο αποθήκευσης

• Η προγραμματισμένη δεδομένα κυρίως εκτελεί μεταβάσεις 1→0

• Οι πλήρεις λειτουργίες διαγραφής αποκαθιστούν το μπλοκ πίσω σε μια επαναχρησιμοποιήσιμη κατάσταση

Πολύ-επίπεδα κελιά και πώς το περιθώριο διαμορφώνει την πραγματική συμπεριφορά

Το σύγχρονο NAND αυξάνει την πυκνότητα αποθηκεύοντας πολλαπλά bits μέσα σε ένα μόνο κελί μέσω πολλαπλών περιοχών κατωφλίου τάσης. Το SLC αποθηκεύει ένα bit ανά κελί, ενώ το MLC, TLC και QLC αυξάνουν σταδιακά τον αριθμό των καταστάσεων Vt.

Καθώς αποθηκεύονται περισσότερα bits σε κάθε κελί, το διαθέσιμο περιθώριο τάσης μεταξύ γειτονικών καταστάσεων γίνεται μικρότερο. Αυτό καθιστά την συσκευή ολοένα και πιο ευαίσθητη σε θόρυβο, απώλεια διατήρησης, εφέ διαταραχής αναγνωστικών και παρεμβολές γειτονικών κελιών.

Πολλές πρακτικές συνέπειες προκύπτουν καθώς η πυκνότητα αυξάνεται:

• Οι αναγνώσεις μπορεί να απαιτούν πολλαπλές συγκρίσεις αναφοράς για να προσδιορίσουν την σωστή περιοχή Vt

• Οι ελεγκτές συχνά προσαρμόζουν δυναμικά τα κατώφλια ανάγνωσης καθώς οι συσκευές γερνούν

• Η ECC και οι λειτουργίες ανανέωσης γίνονται πιο κρίσιμες για τη μακροχρόνια αξιοπιστία

• Οι μεταβολές θερμοκρασίας και η απώλεια διατήρησης γίνονται πιο διαταραχτικές για την ακρίβεια της ανάγνωσης

Σε υψηλότερες πυκνότητες, η αξιοπιστία του NAND δεν εξαρτάται πλέον από το αν το κελί μπορεί φυσικά να κρατήσει φόρτιση, αλλά περισσότερο αν ο ελεγκτής μπορεί να διατηρεί συνεχώς αρκετή απόσταση μεταξύ των ολοένα και πιο στενών κατανομών τάσης.

Ο Ρόλος των Ελεγκτών, FTL και Συλλογής Αχρήστων

Η μνήμη NAND flash δεν μπορεί να υποστηρίξει αποδοτικά άμεσες υπερ-εγγραφές, οπότε οι ελεγκτές και το λογισμικό ενσωματώνουν το μέσο αποθήκευσης ώστε να φαίνεται πιο παρόμοιο με δίσκο στο κεντρικό σύστημα. Ο ελεγκτής αναλαμβάνει την ευθύνη για τη μετάφραση διευθύνσεων, τη μετακίνηση δεδομένων, τις λειτουργίες καθαρισμού, τη διαχείριση φθοράς, την αποθήκευση και την επεξεργασία αποκατάστασης.

Στο επίκεντρο αυτής της διαδικασίας βρίσκεται το Flash Translation Layer (FTL), το οποίο αντιστοιχεί τις λογικές διευθύνσεις του κεντρικού υπολογιστή σε φυσικές τοποθεσίες NAND. Όταν ενημερώνονται τα δεδομένα, ο ελεγκτής γράφει την νέα έκδοση σε μια νέα φυσική σελίδα ενώ σημειώνει την παλαιά σελίδα ως ξεπερασμένη. Αυτή η συμπεριφορά αντιγράφων κατά την εγγραφή επιτρέπει στο σύστημα να λειτουργεί εντός των περιορισμών διαγραφής του NAND ενώ εξακολουθεί να υποστηρίζει κανονική δραστηριότητα του συστήματος αρχείων.

Η τυπική συμπεριφορά του ελεγκτή περιλαμβάνει:

• Γραφή νέων δεδομένων σε μη χρησιμοποιούμενες σελίδες

• Σημείωση παλαιών σελίδων ως μη έγκυρες

• Παρακολούθηση των μεταδεδομένων χαρτογράφησης συνεχώς

• Ανάκτηση ξεπερασμένων μπλοκ αργότερα μέσω λειτουργιών καθαρισμού

Καθώς οι ξεπερασμένες σελίδες συσσωρεύονται, ο ελεγκτής εκτελεί συλλογή αχρήστων μεταφέροντας ακόμη έγκυρες σελίδες σε νέα μπλοκ, διαγράφοντας παλαιά μπλοκ και επιστρέφοντάς τα στην ελεύθερη δεξαμενή. Η ισοστάθμιση φθοράς κατανέμει τους κύκλους διαγραφής πιο ομοιόμορφα σε όλη τη συσκευή ώστε οι περιοχές με υψηλές εγγραφές να μην αποτυγχάνουν πρόωρα.

Η υπερ-παροχή παρέχει επιπλέον διαθέσιμη χωρητικότητα που βοηθά τον ελεγκτή να διαχειρίζεται τη μετακίνηση δεδομένων πιο αποδοτικά, ειδικά κατά τη διάρκεια παρατεταμένων φορτίσεων τυχαίας εγγραφής.

Πολλοί λειτουργικοί παράγοντες επηρεάζουν έντονα τη μακροχρόνια συμπεριφορά του NAND:

• Η διατήρηση διαθέσιμου ελεύθερου χώρου βελτιώνει την αποδοτικότητα της συλλογής αχρήστων

• Συνθήκες αποθήκευσης σχεδόν πλήρεις συχνά αυξάνουν την αστάθεια καθυστέρησης

• Υψηλότερη ένταση εγγραφής συνήθως επωφελείται από μεγαλύτερο υπερ-παροχευμένο χώρο

• Η επιθετική δραστηριότητα καθαρισμού μπορεί να ανταγωνίζεται με την απόδοση του φορτίου foreground

Οι ελεγκτές στηρίζονται επίσης σε αποθήκες RAM και περιοχές στάθμευσης για να συνδυάζουν μικρές εγγραφές σε λειτουργίες ευθυγραμμισμένες με σελίδες, διατηρώντας παράλληλα συνεπείς ενημερώσεις μεταδεδομένων.

Η διαχείριση απώλειας ισχύος γίνεται ιδιαίτερα σημαντική επειδή οι διακοπές ενημερώσεων μπορεί να αφήσουν μερικώς προγραμματισμένες σελίδες ή ασυνεπή πληροφορίες χαρτογράφησης. Για να μειωθεί ο κίνδυνος διαφθοράς, πολλές σχεδιάσεις εφαρμόζουν:

• Καταγραφή και διαχείριση μεταδεδομένων με δομή καταγραφής

• Τεχνικές ενημέρωσης χάρτη με ατομικότητα

• Συμπεριφορά διασφάλισης_ προσφοράς

• Συστήματα αποθήκευσης ισχύος με πυκνωτές σε υψηλής ποιότητας συσκευές

Σε πραγματικές αναπτύξεις, η προβλέψιμη συμπεριφορά αποκατάστασης συχνά ξεχωρίζει τα πολύ αξιόπιστα συστήματα αποθήκευσης από σχεδιασμούς που απλώς λειτουργούν υπό ιδανικές συνθήκες.

Κεντρική Προοπτική, Η Αξιοπιστία Emerges από το Σύστημα, Όχι Μόνο από το Κελί

Στο επίπεδο του τρανζίστορ, η NAND flash λειτουργεί μετατοπίζοντας την κατώτατη τάση μέσω ελεγχόμενης κίνησης φορτίου. Στο επίπεδο του συστήματος, η αξιόπιστη συμπεριφορά της NAND εξαρτάται σε μεγάλο βαθμό από το πώς διαχειρίζεται αποτελεσματικά ο ελεγκτής και το λογισμικό τις περιορισμούς του μέσου αποθήκευσης .

Οι πιο σημαντικοί περιορισμοί περιλαμβάνουν:

• Συμπεριφορά διαγραφής με βάση τα μπλοκ

• Περιορισμοί προγραμματισμού σε μία κατεύθυνση

• Συρρικνωμένα περιθώρια Vt σε υψηλότερη πυκνότητα

• Σωρευμένη φθορά μέσω επαναλαμβανόμενης κυκλοφορίας

• Εκτροπή διατήρησης και αστάθεια ανάγνωσης κατά τη διάρκεια του χρόνου

Οι πρακτικές σχεδίασης που συνήθως παράγουν πιο σταθερή μακροπρόθεσμη συμπεριφορά περιλαμβάνουν:

• Ευθυγράμμιση των εγγραφών με τα όρια της σελίδας NAND

• Αποφυγή περιττών μικρών τυχαίων ενημερώσεων

• Διατήρηση ελεύθερου χώρου για συλλογή απορριμμάτων

• Χρήση ισχυρών μηχανισμών ανάκτησης και προστασίας μεταδεδομένων

• Σχεδίαση για απροσδόκητες συνθήκες διακοπής ρεύματος

Τα συστήματα που λειτουργούν με συμπεριφορά ευαισθησίας NAND γενικά επιτυγχάνουν πιο προβλέψιμη αξιοπιστία από τα συστήματα που προσπαθούν να μεταχειριστούν τη NAND όπως περιορισμένη τυχαία μνήμη πρόσβασης.

Ταξινόμηση NAND Flash

Η NAND flash περιγράφεται συνήθως κατά μήκος δύο αξόνων, και οι καθημερινές αποφάσεις σχεδίασης τείνουν να γυρίζουν πίσω σε αυτούς ακόμα και όταν οι ομάδες προσπαθούν να αποφύγουν συζητήσεις ταξινόμησης. Ένας άξονας περιγράφει πόσα bits κωδικοποιεί κάθε κελί, και ο άλλος περιγράφει πώς είναι φυσικά διατεταγμένα τα κελιά στο πυρίτιο. Αυτές οι επιλογές επηρεάζουν πυκνότητα, κόστος ανά bit και την ποσότητα μηχανικής προσπάθειας που απαιτείται για να διατηρηθούν τα ποσοστά σφαλμάτων και η συμπεριφορά καθυστέρησης εντός αποδεκτών ορίων.

Δύο Κύριοι Άξονες Ταξινόμησης:

• Bits ανά κελί: SLC, MLC, TLC, QLC

• Φυσική διάταξη: 2D επίπεδη vs. 3D στοίβα

Καθώς περισσότερα bits σφραγίζονται σε ένα κελί ή περισσότερα στρώματα στοιβάζονται κατακόρυφα, η συσκευή μπορεί να προσφέρει περισσότερη χωρητικότητα στην ίδια επιφάνεια και συνήθως βελτιώνει την οικονομική αποδοτικότητα. Ταυτόχρονα, η διαχείριση σφαλμάτων σταματά να είναι απλώς υγιεινή και αρχίζει να φαίνεται στις στρατηγικές firmware, τα σχέδια πιστοποίησης και, μερικές φορές, στις δυσάρεστες διδαχές μετά την ανάπτυξη. Σε πολλές πραγματικές αναπτύξεις, το τσιπ NAND είναι μόνο μέρος της ιστορίας; η παρατηρούμενη συμπεριφορά διαμορφώνεται από το πώς αλληλεπιδρούν ο ελεγκτής, το firmware και το φόρτο εργασίας για να διατηρήσουν τις λειτουργίες εντός ασφαλών ηλεκτρικών περιθωρίων. Όταν αυτή η συνεργασία είναι καλοσχεδιασμένη, το μέσο μπορεί να φαίνεται εντυπωσιακά ανθεκτικό· όταν δεν είναι, το ίδιο πυρίτιο μπορεί να φαίνεται εκπληκτικά εύθραυστο.

Ταξινόμηση κατά Bits ανά Κελί

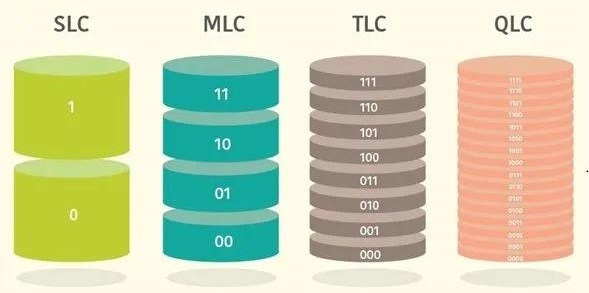

Τα bits ανά κελί είναι, κατά βάση, για το πόσα διακριτά παράθυρα κατώτατης τάσης πρέπει να αναπαριστά ένα μόνο κελί αξιόπιστα. Η αύξηση του αριθμού των bits αυξάνει επίσης τον αριθμό των καταστάσεων τάσης που πρέπει να ανιχνεύονται με ακρίβεια. Αυτό μειώνει το περιθώριο λειτουργίας, αυξάνει τις απαιτήσεις βαθμονόμησης και καθιστά πιο πιθανές τις σπάνιες συνθήκες διαγώνιας περίπτωσης κατά τη διάρκεια της επαλήθευσης.

Μετρήσεις Καταστάσεων Τάσης:

• SLC: 2 καταστάσεις

• MLC: 4 καταστάσεις

• TLC: 8 καταστάσεις

• QLC: 16 καταστάσεις

Καθώς η απόσταση τάσης μεταξύ γειτονικών καταστάσεων μειώνεται, οι επιδράσεις που κάποτε φαίνονταν ως ήπιες παρενέργειες αρχίζουν να μεταφράζονται σε μετρήσιμα σφάλματα καθαρού bit. Η λίστα είναι γνωστή σε ανασκοπήσεις και συνεδρίες ρύθμισης: διαρροή φορτίου με την πάροδο του χρόνου, αναγνωρίσεις αναγνωστικού σφάλματος, αναγνωρίσεις προγραμματισμού, μετατοπίσεις λόγω θερμοκρασίας και παρεμβολές μεταξύ κελιά. Κ κανένα από αυτά τα φαινόμενα δεν είναι νέο; αυτό που αλλάζει είναι το πόσο περιθώριο έχει το σύστημα να τα απορροφήσει πριν η ορατή συμπεριφορά του χρήστη μετατοπιστεί.

Αυτός είναι ένας λόγος για τον οποίο η NAND υψηλής πυκνότητας συμπ behaves όπως ένα διαχειριζόμενο μέσο. Η ισχυρότερη ECC βοηθά, αλλά στην πράξη γίνεται μόνο ένα από τα πολλά επίπεδα σε ένα ευρύτερο εργαλείο. Πραγματικά συστήματα συχνά βασίζονται σε πολλές μηχανισμούς που συνεργάζονται, και οι ομάδες συχνά ανακαλύπτουν ότι η καλή NAND σε ένα φύλλο δεδομένων χρειάζεται ακόμη πειθαρχημένες πολιτικές λειτουργίας στο πεδίο.

Κοινές Τεχνικές Αξιοπιστίας και Διαχείρισης:

• Βρόχοι επανάληψης ανάγνωσης για παρακολούθηση της εκτροπής

• Προσαρμοσμένες αναφορές τάσης ανάγνωσης

• Πιο συντηρητική αλληλουχία προγραμματισμού/επαλήθευσης

• Υποστήριξη φόντου / προγραμματισμός ανανέωσης

• Αναγνώριση φθοράς που κατευθύνει τις εγγραφές μακριά από αδύναμα μπλοκ

Λειτουργικά, το ίδιο NAND μπορεί να φαίνεται εξαιρετικό υπό ένα φορτίο και τεταμένο υπό άλλο. Το πόσο επιθετικά γράφει το σύστημα, πόσο κοντά στο πλήρες διατηρείται και πόσο έξυπνα προγραμματίζει τη συντήρηση επηρεάζουν τη βιωμένη εμπειρία. Η πυκνότητα τείνει να καθορίζεται κατά την αγορά, ενώ η σταθερότητα τείνει να κερδίζεται κατά τη λειτουργία .

SLC (Single-Level Cell, 1 bit/cell)

Το SLC αποθηκεύει ένα bit ανά κελί χρησιμοποιώντας δύο καταστάσεις τάσης. Η μεγάλη περιθώριο θορύβου μεταφράζεται συνήθως σε ταχύτερες αναγνώσεις και προγράμματα, χαμηλότερο ποσοστό σφαλμάτων σε ωμά bits και μεγαλύτερη αντοχή. Σε όρους ελεγκτή, το SLC συχνά φαίνεται επιεικές: λιγότερες επαναλήψεις ανάγνωσης-επανάληψης, περισσότερος χώρος ECC και λιγότερη ευαισθησία σε λεπτές μετατοπίσεις τάσης .

Όταν η προβλέψιμη καθυστέρηση είναι προτεραιότητα σχεδίασης, το SLC μπορεί να μειώσει την ποσότητα χορογραφίας λογισμικού που απαιτείται για να διατηρηθεί ήρεμη η καθυστέρηση ουράς. Η μνήμη SLC μειώνει την παραλλαγή απόδοσης υπό βαριά φορτία, μειώνοντας την ανάγκη για πολύπλοκες μεθόδους ομαλοποίησης καθυστέρησης. Το κόστος ανά bit είναι υψηλότερο, αλλά οι ομάδες μερικές φορές αποδέχονται αυτή την ανταλλαγή όταν το λειτουργικό κόστος της απρόβλεπτης συμπεριφοράς έχει ήδη φανεί σε παραβιάσεις SLAs ή σε δύσκολα αναπαραγόμενα προβλήματα στο πεδίο .

Φορτία που συχνά συνδυάζονται με SLC:

• Βιομηχανικός έλεγχος και καταγραφή αυτοματισμού

• Ορισμένες συσκευές δικτύωσης με αυστηρούς στόχους καθυστέρησης

• Αγωγοί καταγραφής γεγονότων υψηλής συχνότητας

MLC (Multi-Level Cell, συνήθως 2 bits/cell)

Το MLC αποθηκεύει δύο bits ανά κελί χρησιμοποιώντας τέσσερις καταστάσεις τάσης και συχνά επιλέγεται όταν οι ομάδες θέλουν έναν πρακτικό συμβιβασμό μεταξύ κόστους και αντοχής. Σε σύγκριση με το SLC, απαιτεί πιο αυστηρό έλεγχο της συμπεριφοράς προγράμματος/επικύρωσης και στηρίζεται περισσότερο στην καλιμπράρισμα και το ECC. Παρ' όλα αυτά, με έναν καλά ρυθμισμένο ελεγκτή και ένα λογικό φορτίο εργασίας, το MLC μπορεί να συμπεριφέρεται με τρόπο που φαίνεται σταθερός αντί για ιδιόμορφος .

Στην πράξη, πολλές σχεδιάσεις αντιμετωπίζουν το MLC ως επίπεδο εργασίας: μπορεί να διατηρήσει σημαντική δραστηριότητα εγγραφής χωρίς να πιέσει το σύστημα άμεσα σε επιθετική περιοριστική λειτουργία ή βαριά συντήρηση υποβάθρου. Μια λεπτομέρεια που τείνει να έχει σημασία στην παραγωγή είναι η προβλεψιμότητα. Όταν οι εκρήξεις εγγραφών έρχονται σε δύσκολες στιγμές, τα συστήματα που βασίζονται σε MLC συχνά διατηρούν την καθυστέρηση πιο σταθερή από το πυκνότερο NAND που λειτουργεί υπό την ίδια πολιτική λογισμικού, γεγονός που μπορεί να διευκολύνει τον προγραμματισμό χωρητικότητας και τις δοκιμές απόδοσης λιγότερο συναισθηματικά αγχωτικές για την ομάδα που πραγματοποιεί τις εναλλαγές ετοιμότητας .

TLC (Triple-Level Cell, 3 bits/cell)

Το TLC αποθηκεύει τρία bits ανά κελί χρησιμοποιώντας οκτώ καταστάσεις τάσης. Προχωρά περαιτέρω στην πυκνότητα και την αποδοτικότητα κόστους, ενώ αυξάνει επίσης την ευαισθησία σε θόρυβο, φθορά και μετατόπιση. Για να διατηρηθεί η απόδοση ορατή στον χρήστη από το να φαίνεται ασταθής, πολλές συσκευές TLC χρησιμοποιούν προσωρινή μνήμη SLC (συνήθως αποκαλούμενη ψευδο-SLC), όπου οι εισερχόμενες εγγραφές προσγειώνονται πρώτα σε λειτουργία ευρύτερου περιθωρίου και στη συνέχεια συγχωνεύονται σε TLC κατά τη διάρκεια περιόδων αδράνειας .

Αυτός ο μηχανισμός μπορεί να φαίνεται εξαιρετικός σε συγκρίσεις και σε σύντομες εκρήξεις, και μπορεί επίσης να αποκαλύψει γρήγορα την εξάρτηση από το φορτίο στο πεδίο. Συντομευμένες, εκρηκτικές εγγραφές μπορεί να φαίνονται εξαιρετικά γρήγορες; οι διαρκείς εγγραφές μπορούν να επιβραδυνθούν μόλις γεμίσει η προσωρινή μνήμη και η συγχώνευση γίνει ο παράγοντας ρυθμού. Οι ομάδες που αναπτύσσουν με επιτυχία το TLC τείνουν να αντιμετωπίζουν την προσωρινή μνήμη και τη διαδικασία συγχώνευσης ως στοιχεία σχεδίασης πρώτης κατηγορίας, όχι ως περιθωριακές λεπτομέρειες υλοποίησης .

Συμπεριφορές απόδοσης TLC που παρατηρούνται συχνά κατά την ανάπτυξη:

• Εκρήξεις εγγραφών: υψηλή φ apparent ταχύτητα εγγραφής ενώ η προσωρινή μνήμη έχει χώρο

• Διαρκείς εγγραφές: μειωμένη απόδοση μετά την κο saturation της προσωρινής μνήμης

• Παράθυρα αδράνειας: ολοκληρώνεται η συγχώνευση και η απόδοση ανακτάται

Μια χρήσιμη προσέγγιση για να πλαισιωθεί το TLC είναι ότι δεν είναι αργό από προεπιλογή. Τείνει να φαίνεται αργό όταν το σύστημα αναγκάζεται να συμπεριφέρεται σαν μια συνεχής πηγή εγγραφής χωρίς αρκετό χρόνο αδράνειας, διαθέσιμο χώρο ή εύρος ζώνης συγχώνευσης για να ανακάμψει .

QLC (Quad-Level Cell, 4 bits/cell)

Το QLC αποθηκεύει τέσσερα bits ανά κελί χρησιμοποιώντας δεκαέξι καταστάσεις τάσης και στοχεύει στη μέγιστη πυκνότητα και το χαμηλό κόστος ανά bit. Ο στενότερος χώρος τάσης γενικά αυξάνει τους ωμούς αναλογίες σφαλμάτων και μειώνει την αντοχή στην εγγραφή, γεγονός που μετατοπίζει τις καλύτερες εφαρμογές προς προφίλ βαρύ αναγνώσεων ή ελαφρών εγγραφών .

Προφίλ που συνήθως ταιριάζουν με QLC:

• Βιβλιοθήκες περιεχομένου με σπάνιες τροποποιήσεις

• Θέσεις δεδομένων από κρύες σε ζεστές

• Αρχείο μεγάλης κλίμακας με περιοδικές αναγνώσεις

Ένα πράγμα που συχνά αιφνιδιάζει τις ομάδες είναι ότι το QLC μπορεί ακόμα να προσφέρει ισχυρή απόδοση ανάγνωσης και μια σταθερή εμπειρία όταν η διαδρομή εγγραφής περιορίζεται με προσοχή. Οι επιτυχημένες σχεδιάσεις τείνουν να διαμορφώνουν τις εγγραφές, ομαδοποιώντας και δημιουργώντας προσωρινές αποθηκεύσεις, παρά να ενημερώνουν συνεχώς μικρές μάζες, και διατηρούν αρκετό ελεύθερο χώρο ώστε η διαδικασία αποκομιδής σκουπιδιών να μην μετατρέπει τη ρουτίνα σε θόρυβο λόγω ενισχυμένων εγγραφών. Από την πλευρά της μηχανικής, το QLC τείνει να ανταμείβει τον σχεδιασμό φόρτων εργασίας και την πειθαρχία πολιτικής περισσότερα από τις προσδοκίες απλής αντικατάστασης.

Κατηγοριοποίηση με βάση τη φυσική διάταξη

Η φυσική διάταξη επηρεάζει το πώς η NAND κλιμακώνει την ικανότητα και πώς συμπεριφέρεται ηλεκτρικά. Η 2D planar NAND αυξάνει την πυκνότητα μειώνοντας τα χαρακτηριστικά στο επίπεδο του τσιπ, ενώ η 3D NAND αυξάνει την πυκνότητα στοιβάζοντας τα στρώματα κατακόρυφα. Η βιομηχανική στροφή προς την 3D δεν ήταν μόνο μια προτίμηση κατασκευής; Α reflektive οδήγησε και τις πρακτικές δυσκολίες της πίεσης της κλιμάκωσης του επιπέδου χωρίς να προσκαλέσει σοβαρές επιδράσεις παρεμβολών και περιορισμούς λιθογραφίας.

Ένα λιγότερο εντυπωσιακό αλλά συχνά εκτιμημένο πλεονέκτημα της 3D NAND είναι ότι μπορεί να επανακαταλάβει κάποια ηλεκτρική περιθώριο σε σύγκριση με την ακραία μείωση του επίπεδου. Η μεγαλύτερη κατακόρυφη κλιμάκωση παρέχει επιλογές σχεδίασης που μπορούν να βελτιώσουν τη διατήρηση δεδομένων και να μειώσουν ορισμένους τύπους παρεμβολών. Παρ' όλα αυτά, η στοιβάζυση εισάγει τη δική της μεταβλητότητα, διαφορές μεταξύ στρωμάτων, μη ομοιομορφίες της διαδικασίας και χωρικά μοτίβα που εξελίσσονται με τη φθορά, οπότε ο ελεγκτής πρέπει ακόμα να μάθει την προσωπικότητα της συσκευής με την πάροδο του χρόνου και να αντισταθμίσει ανάλογα.

2D NAND

Η planar NAND οργανώνει τα κελιά σε μια επίπεδη επιφάνεια και ιστορικά κλιμακώθηκε μειώνοντας τη γεωμετρία. Στα πολύ μικρά κελιά, οι παρενέργειες και τα αποτελέσματα ζευγαρώματος γίνονται πιο δύσκολα να ελέγχονται, και η ανθεκτικότητα και η διατήρηση μπορούν να γίνουν πιο ευαίσθητες στις λεπτομέρειες φόρτωσης εργασίας. Η planar NAND εμφανίζεται ακόμα σε κληροδοτημένα σχέδια και ορισμένα προϊόντα που έχουν βελτιστοποιηθεί για το κόστος, αλλά η διαδρομή κλίμακας της είναι περιορισμένη σε σύγκριση με τις σύγχρονες 3D προσεγγίσεις.

Λειτουργικά, η planar NAND συχνά ανταγωνίζεται καλύτερα σε συντηρητική συμπεριφορά εγγραφής και επωφελείται από γενναιόδωρη υπερεπάρκεια. Όταν οι συσκευές λειτουργούν κοντά στην πλήρη χωρητικότητα με συχνές τυχαίες ενημερώσεις, οι κλιμακώσεις απόδοσης μπορούν να εμφανιστούν νωρίτερα λόγω πίεσης αποκομιδής σκουπιδιών και επιταχυνόμενης φθοράς, ένα αποτέλεσμα που μπορεί να φαίνεται απογοητευτικό όταν εμφανίζεται ξαφνικά, ακόμα και αν ο υποκείμενος μηχανισμός είναι σταδιακός.

3D NAND

Η 3D NAND στοιβάζει τα κελιά κατακόρυφα για να αυξήσει την ικανότητα και να μειώσει την εξάρτηση από την επιθετική μείωση του επιπέδου. Αυτή η προσέγγιση υποστηρίζει μεγαλύτερες ικανότητες τσιπ και πακέτου, ενώ βοηθά στη διατήρηση διαχειρίσιμου κόστους και απόδοσης κατασκευής.

Από την οπτική γωνία ενός συστήματος, η 3D NAND ενθαρρύνει ένα μοντέλο λειτουργίας που επικεντρώνεται στον ελεγκτή: προσαρμοσμένες αναγνώσεις, διαχείριση διαφορών και διαδικασία ανανέωσης στο παρασκήνιο γίνονται ρουτίνα μέρη της διατήρησης σταθερής απόδοσης. Οι καλά σχεδιασμένες SSDs με βάση την 3D μπορεί να φαίνονται εξυπνότερες στην πράξη, κυρίως επειδή το υλικολογισμικό εργάζεται ενεργά για να κρατήσει τη συσκευή σε ένα σταθερό σημείο λειτουργίας παρά να αφήνει τη διακύμανση να διαρρεύσει σε ορατή συμπεριφορά του χρήστη.

Τάσεις αντοχής και τι πραγματικά καθορίζει τη διάρκεια ζωής

Οι βαθμολογίες αντοχής συχνά δίνονται ως περίπου εύρη κύκλων P/E, αλλά η πραγματική αντοχή μπορεί να διαφέρει ανάλογα με τις συνθήκες θερμοκρασίας και φόρτωσης εργασίας. Η πραγματική διάρκεια ζωής εξαρτάται από την γενιά διαδικασίας, τη στρατηγική ισοπέδωσης φθοράς και ECC, την ποσότητα υπερεπάρκειας, τη θερμοκρασία λειτουργίας και το προφίλ ενίσχυσης εγγραφής που δημιουργείται από τη φόρτωσης εργασίας και την πολιτική του υλικολογισμικού.

Κοινά Αναφερόμενα Εύρη Αντοχής:

• SLC: ~100,000 κύκλοι P/E

• MLC: ~3,000–10,000 κύκλοι P/E

• TLC: ~500 κύκλοι P/E

• QLC: ~150 κύκλοι P/E

Σε πολλές αναπτύξεις, η αντοχή καταναλώνεται ταχύτερα από την αποφευκτέα ενίσχυση παρά από τις λογικές εγγραφές του χρήστη. Οι ομάδες συχνά παρατείνουν την εφικτή ζωή περισσότερο διατηρώντας επαρκή ελεύθερο χώρο, μειώνοντας την συνεχόμενη μικρή τυχαία επανεγγραφή και επιτρέποντας χρόνο αδράνειας για αναδίπλωση και αποκομιδή σκουπιδιών από το να επιλέγουν απλά μια πιο υψηλή κατηγορία αντοχής στο χαρτί. Η επιλογή μέσων επηρεάζει το αρχικό σημείο, αλλά η συμπεριφορά φορτίου εργασίας και η πολιτική του ελεγκτή συνήθως αποφασίζουν πόσο από τη θεωρητική αντοχή πραγματικά αξιοποιείται.

3D NAND Flash: Κατακόρυφη Κλίμακα και Προκλήσεις Κατασκευής

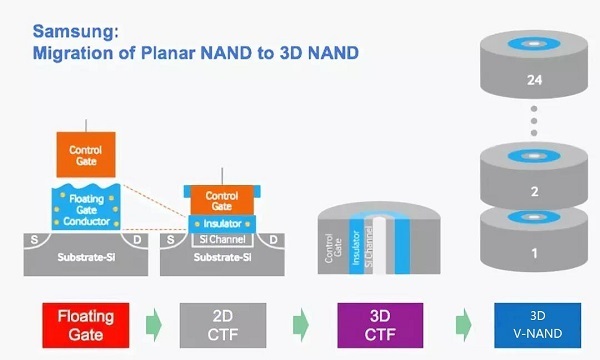

Η 3D NAND αυξάνει την πυκνότητα αποθήκευσης στοιβάζοντας τα κελιά μνήμης κατακόρυφα αντί να βασίζεται κυρίως σε επιθετική μείωση του επιπέδου. Αντί να μειώνει συνεχώς το πλάτος των κελιών, η ικανότητα αυξάνεται στοιβάζοντας περισσότερα στρώματα για να τοποθετηθούν επιπλέον κελιά στην ίδια περιοχή πυρίτιου.

Αυτή η αρχιτεκτονική αλλαγή έγινε απαραίτητη διότι η επίπεδη NAND τελικά έφτασε σε ένα σημείο όπου η περαιτέρω μείωση δημιούργησε σοβαρά προβλήματα αξιοπιστίας και μεταβλητότητας. Καθώς τα κύτταρα γίνονταν μικρότερα, τα περιθώρια αποθήκευσης φορτίου στενεύονταν, η συμπεριφορά διαρροής γινόταν πιο δύσκολη στον έλεγχο και οι διανομές του κατωφλίου τάσης γίνονταν όλο και πιο ευαίσθητες στη μεταβλητότητα της παραγωγής.

Σε προηγμένες επίπεδες διαστάσεις, ακόμη και μικρή μετακίνηση διεργασίας μπορούσε να παράγει ευρύτερες ηλεκτρικές παραλλαγές σε δισκία και παρτίδες. Το αποτέλεσμα ήταν ένα σταδιακά στενότερο παράθυρο διεργασίας όπου η διατήρηση σταθερής αντοχής, αποθήκευσης και συμπεριφοράς σφαλμάτων γινόταν περισσότερο δύσκολη και πιο ακριβή.

Η 3D NAND μείωσε την εξάρτηση της βιομηχανίας από την ακραία επίπεδη λιθογραφία, μετατοπίζοντας την πίεση κλιμάκωσης προς την κατακόρυφη ενσωμάτωση αντί για καθαρή οριζόντια συρρίκνωση. Ως αποτέλεσμα, η σύγχρονη κλιμάκωση NAND καθορίζεται συχνά περισσότερο από τον αριθμό των στρώσεων, την ποιότητα της ενσωμάτωσης και τη συνέπεια της παραγωγής παρά μόνο από επιθετική σήμανση νανομέτρου.

Γιατί η βιομηχανία προχώρησε πέρα από την επίπεδη NAND

Η κλιμάκωση της επίπεδης NAND τελικά συνάντησε φυσικούς περιορισμούς που καθιστούσαν τη συνέχιση της μείωσης ολοένα και πιο μη πρακτική. Τα μικρότερα επίπεδα κύτταρα αποθήκευαν λιγότερο φορτίο, καθιστώντας τη διαχωριστική τάση πιο ευάλωτη σε διαρροές, ηλεκτρικές παρεμβολές και μετατόπιση αποθήκευσης.

Καθώς οι διαστάσεις γίνονταν πιο σφιχτές, αρκετά προβλήματα γίνονταν ολοένα και πιο δύσκολα στη διαχείριση:

• Μειωμένο περιθώριο αποθήκευσης φορτίου

• Ισχυρότερες παρεμβολές μεταξύ των κυττάρων

• Αυξημένη ευαισθησία σε διαρροές

• Στενότερες διανομές κατώφλιας τάσης

• Αυξημένη μεταβλητότητα διαδικασίας σε δισκία

Αν και η προηγμένη λιθογραφία θα μπορούσε ακόμη να βελτιώσει την πυκνότητα, η πολυπλοκότητα κατασκευής και οι μεταβλητότητες του κόστους αυξάνονταν ραγδαία. Σε πολλές περιπτώσεις, η περαιτέρω μείωση της επίπεδης NAND παρείχε μειωμένα οφέλη çünkü η αξιοπιστία και η συμπεριφορά απόδοσης γίνονταν πιο δύσκολες να σταθεροποιηθούν σε παραγωγή υψηλού όγκου.

Η 3D NAND προσέφερε μια πιο κλιμακούμενη εναλλακτική, αυξάνοντας την πυκνότητα αποθήκευσης κατακόρυφα ενώ επέτρεπε πολλές οριζόντιες διαστάσεις να παραμείνουν συγκριτικά χαλαρές. Αυτό βοήθησε τους κατασκευαστές να συνεχίσουν να βελτιώνουν το κόστος ανά bit χωρίς να εξαρτώνται αποκλειστικά από την ολοένα και πιο επιθετική επίπεδη κλιμάκωση.

Η αλλαγή αυτή επηρέασε επίσης τη φύση της βελτιστοποίησης διαδικασίας. Αντί να επικεντρώνεται σχεδόν εξολοκλήρου σε μικρότερες λιθογραφικές διαστάσεις, η μηχανική προσπάθεια μετατοπίστηκε προς το σχηματισμό στοίβας, τον έλεγχο κατακόρυφης γεωμετρίας, την ποιότητα εναπόθεσης και την ομοιομορφία της μεγάλης στοίβας.

Charge-Trap Flash και αρχιτεκτονικές υψηλών στρώσεων

Πολλές σύγχρονες συσκευές 3D NAND χρησιμοποιούν Charge-Trap Flash (CTF) αντί για παραδοσιακές δομές πλωτής πύλης. Και οι δύο προσεγγίσεις αποθηκεύουν φορτίο για να μετακινήσουν την κατώφλια τάση και να αντιπροσωπεύσουν καταστάσεις δεδομένων, αλλά διαφέρουν στο πώς το φορτίο αποθηκεύεται φυσικά μέσα στο μνημονικό κύτταρο.

Η πλωτή πύλη NAND αποθηκεύει ηλεκτρόνια μέσα σε μια αγώγιμη πλωτή πύλη που είναι απομονωμένη από στρώματα οξειδίου. Αντιθέτως, το Charge-Trap Flash αποθηκεύει ηλεκτρόνια μέσα σε μονωτικά στρώματα παγίδευσης, που βασίζονται συνήθως σε υλικά νιτριδίου πυριτίου.

Αυτή η διάκριση γίνεται ολοένα και πιο σημαντική καθώς οι αριθμοί στρώσεων αυξάνονται, διότι οι ψηλές 3D δομές ενισχύουν τις μεταβλητότητες παραγωγής και τα ηλεκτρικά φαινόμενα παρεμβολής.

Η CTF συχνά ευθυγραμμίζεται καλύτερα με τις αρχιτεκτονικές υψηλών στρώσεων, διότι ο κατανεμημένος μηχανισμός αποθήκευσης παγίδευσης μπορεί να αντέξει κάποιες παραλλαγές διαδικασίας πιο αποτελεσματικά από τις εξαιρετικά μικρές αγώγιμες πλωτές δομές πύλης.

Καθώς το ύψος της στοίβας αυξάνεται, αρκετές πηγές παραλλαγής γίνονται φυσικά πιο δύσκολες στον έλεγχο:

• Μετατόπιση πάχους φιλμ

• Μεταβλητότητα ποιότητας διεπαφής

• Ασυμφωνία προφίλ διάβρωσης

• Αντιστάθμιση ταυτοποίησης θάλαμου σε θάλαμο

• Μη ομοιομορφία ύψους στοίβας

Σε πρακτικά περιβάλλοντα κατασκευής, αυτές οι παραλλαγές συσσωρεύονται σταδιακά σε πολλές στρώσεις και βήματα διαδικασίας. Οι αρχιτεκτονικές παγίδευσης φορτίου βοηθούν στη μείωση της ευαισθησίας σε ορισμένα από αυτά τα φαινόμενα, ειδικά όταν η διατήρηση τέλειας δομικής ομοιομορφίας σε πολύ ψηλές στοίβες γίνεται ολοένα και πιο δύσκολη.

Για πολλές ομάδες διαδικασίας, η μακροπρόθεσμη αξία της CTF δεν είναι απλώς ότι λειτουργεί ηλεκτρικά, αλλά ότι παραμένει κατασκευάσιμη και σταθερή σε μεγάλους όγκους δισκίων, πολλαπλά εργαλεία και μακρές παραγωγικές διαδικασίες όπου οι μικρές μετατοπίσεις διαδικασίας γίνονται αναπόφευκτες.

Προκλήσεις Κλιμάκωσης σε 3D NAND Υψηλών Στρώσεων

Καθώς οι αριθμοί στρώσεων 3D NAND συνεχίζουν να αυξάνονται, οι κύριες προκλήσεις κλιμάκωσης μετατοπίζονται από τη μείωση του πλάτους γραμμής και προς τον πολύπλοκο έλεγχο τρισδιάστατης ολοκλήρωσης. Υψηλότεροι σωροί εισάγουν περισσότερα βήματα διαδικασίας, πιο ψηλές δομές και περισσότερες ευκαιρίες για μικρές παραλλαγές να συσσωρεύονται σε μετρήσιμες ηλεκτρικές διαφορές.

Μία από τις πιο δύσκολες προκλήσεις είναι η βαθιά κάθετη χαράξη καναλιών. Οι κανάλια υψηλής αναλογίας διαστάσεων πρέπει να περάσουν μέσα από εξαιρετικά ψηλούς σωρούς διατηρώντας αυστηρό έλεγχο διαστάσεων από πάνω προς τα κάτω.

Μερικές συμπεριφορές που σχετίζονται με τη χαράξη παρακολουθούνται στενά κατά τη διάρκεια της διαδικασίας:

• Έλεγχος κλίσης

• Εφέ μικροφόρτωσης

• Ζημιές πλευρικών τοίχων

• Συνοχή κρίσιμης διάστασης από πάνω προς τα κάτω

Κάθε μικρή παραλλαγή προφίλ μπορεί να διευρύνει τις κατανομές της τάσης κατωφλίου και να αυξήσει το φόρτο ECC αργότερα κατά τη διάρκεια της λειτουργίας της συσκευής. Προβλήματα που φαίνονται μικρά κατά την πρώιμη διαλογή μερικές φορές γίνονται πολύ πιο ορατά μετά από μεγάλες κλίμακες παραγωγής και δοκιμές μακροπρόθεσμης αξιοπιστίας.

Η ομοιόμορφη καταθέση υλικού γίνεται επίσης πιο δύσκολη καθώς αυξάνεται το ύψος του σωρού. Οι ψηλότερες δομές είναι πιο ευαίσθητες σε κλίσεις πάχους, περιορισμούς κάλυψης βημάτων και ασυμφωνίες διεπαφής σε βαθιά τοπογραφία.

Η μη ομοιογένεια καταθέσεων μπορεί να επηρεάσει άμεσα:

• Συμπεριφορά χωρητικότητας

• Χαρακτηριστικά σήραγγας

• Σταθερότητα διατήρησης

• Συνοχή προγράμματος και διαγραφής

Σε χαμηλούς αριθμούς στρώσεων, μερικές παραλλαγές μπορεί να παραμείνουν διαχειρίσιμες. Ωστόσο, καθώς οι σωροί γίνονται ψηλότεροι, οι προηγουμένως αποδεκτές μη ομοιογένειες μπορεί να αρχίσουν να περιορίζουν τη μακροπρόθεσμη κλιμάκωση, την αντοχή ή τη σταθερότητα κατανομής.

Η παραλλαγή κατά κελί γίνεται επίσης ολοένα και πιο σημαντική σε υψηλής πυκνότητας δομές. Η μεταβλητότητα προέρχεται από διαφορές γεωμετρίας, ασυνέπειες υλικών, ζημιά που προκαλείται από τη διαδικασία και ηλεκτρική παρεμβολή μεταξύ γειτονικών κελιών.

Οι κύριοι παράγοντες ηλεκτρικής παραλλαγής περιλαμβάνουν συχνά:

• Παραλλαγή διαμέτρου καναλιού

• Μετατοπίσεις μήκους πύλης

• Ασυνέπεια ύψους σωρού

• Παραλλαγή πυκνότητας παγίδας

• Διαφορές ποιότητας διεπαφής

• Ζημιές που προκαλούνται από τη χαράξη

Ως αποτέλεσμα, η μοντέρνα 3D NAND εξαρτάται ολοένα και περισσότερο από τον συντονισμένο προγραμματισμό μεταξύ τεχνολογίας συσκευών και αλγορίθμων ελέγχου. Ισχυρότερο ECC, προσαρμοσμένες μέθοδοι επανανάγνωσης και εκλεπτυσμένες στρατηγικές προγραμματισμού βοηθούν να αντισταθμιστεί η ηλεκτρική διασπορά που οι μόνοι βελτιώσεις διαδικασίας μπορεί πλέον να μην εξαλείφουν πλήρως.

Η απόδοση και η αξιοπιστία καθορίζουν τελικά τα οικονομικά όρια της κλιμάκωσης NAND υψηλών στρώσεων. Η προσθήκη στρωμάτων αυξάνει την πολυπλοκότητα της διαδικασίας, τις ευκαιρίες έκθεσης σε ελλείμματα και τα γενικά έξοδα παραγωγής σε όλη τη γραμμή παραγωγής.

Μερικοί παράγοντες επηρεάζουν έντονα τη συμπεριφορά της απόδοσης και του κόστους:

• Συχνότητα επαναεργασίας

• Μείωση ροής

• Βαριά κατηγοριοποίηση συσκευών

• Συσσώρευση ελλειμμάτων κατά τη διάρκεια πρόσθετων βημάτων διαδικασίας

Ένας σχεδιασμός μπορεί να επιτύχει εντυπωσιακούς στόχους πυκνότητας ενώ ακόμα δυσκολεύεται εμπορικά αν η παραλλαγή αξιοπιστίας γίνει ασταθής ή αν η ροή παραγωγής πέσει πολύ απότομα. Στην πράξη, οι πιο επιτυχημένες στρατηγικές κλιμάκωσης είναι συχνά αυτές που διατηρούν σταθερές αποδόσεις, προβλέψιμη αντοχή και διαχειρίσιμη συμπεριφορά παραγωγής σε μακροπρόθεσμη μαζική παραγωγή.

Γιατί ο αριθμός στρώσεων έχει μεγαλύτερη σημασία από τις ετικέτες “nm”

Στο 3D NAND, η πρόοδος κλιμάκωσης συνήθως μετριέται με πιο ουσιαστικό τρόπο μέσω του αριθμού στρώσεων, της αποτελεσματικής πυκνότητας αποθήκευσης και του κόστους ανά bit, παρά με εξαιρετικά επιθετική σήμανση σε νανομέτρα.

Σε αντίθεση με τις συσκευές λογικής αιχμής, όπου η κλιμάκωση εξαρτάται σε μεγάλο βαθμό από τη μείωση των διαστάσεων των πλευρικών τρανζίστορ, το 3D NAND επιτυγχάνει μεγάλο μέρος της βελτίωσής του μέσω της κάθετης στοίβαξης και της αρχιτεκτονικής ολοκλήρωσης.

Αυτό αλλάζει τον τρόπο κατανομής της μηχανικής προσπάθειας μεταξύ ανάπτυξης και παραγωγής. Αντί να εστιάζουν κυρίως σε μικρότερες επίπεδες γεωμετρίες, οι ομάδες αφιερώνουν περισσότερο χρόνο στην επίλυση προβλημάτων που σχετίζονται με:

• Συνοχή κάθετης ολοκλήρωσης

• Ομοιομορφία σωρού

• Διαχείριση πίεσης ταινίας

• Έλεγχο διαδικασίας βαθιών καναλιών

• Ηλεκτρική μεταβλητότητα σε ψηλές δομές

Ως αποτέλεσμα, η 3D NAND ακολουθεί ένα πιο δομικά κεντρικό χάρτη κλιμάκωσης αντί για έναν καθαρά λιθογραφικά κεντρικό. Η πρακτική πρόκληση δεν είναι απλώς η αύξηση του αριθμού των στρωμάτων, αλλά η διασφάλιση ότι οι ψηλότεροι σωροί συνεχίζουν να παραδίδουν αποδεκτές αποδόσεις, αντοχή, διατήρηση και μακροχρόνια αξιοπιστία σε κλίμακα παραγωγής.

Εφαρμογές NAND Flash και Εφαρμογή στον Πραγματικό Κόσμο

Η μνήμη NAND flash χρησιμοποιείται σε καταναλωτική ηλεκτρονική, βιομηχανικά συστήματα, αυτοκινητιστικές πλατφόρμες, εξοπλισμό δικτύωσης, υποδομές cloud και ενσωματωμένες συσκευές. Ωστόσο, η επιτυχής εφαρμογή εξαρτάται λιγότερο από τις εμπορικές ετικέτες και περισσότερο από το πόσο καλά η αρχιτεκτονική NAND ταιριάζει με τη συμπεριφορά του πραγματικού φόρτου εργασίας του συστήματος.

Στα πρακτικά μηχανικά περιβάλλοντα, η αξιοπιστία και η διάρκεια ζωής διαμορφώνονται όχι μόνο από την τεχνολογία flash, αλλά και από τη συμπεριφορά του ελεγκτή, την ένταση εγγραφής, τις θερμοκρασίες, τη συχνότητα ενημερώσεων και τις απαιτήσεις μακροχρόνιας διατήρησης.

Καθώς η πυκνότητα NAND συνεχίζει να αυξάνεται, η σχεδίαση συστήματος με γνώμονα τον φόρτο εργασίας γίνεται ολοένα και πιο σημαντική, καθώς η αντοχή, η σταθερότητα καθυστέρησης και η συμπεριφορά διατήρησης μπορούν να διαφέρουν δραστικά ανάλογα με το πώς χρησιμοποιείται το αποθηκευτικό μέσο.

Ταίριασμα Τύπων NAND με Πραγματικούς Φόρτους Εργασίας

Διαφορετικοί τύποι NAND είναι βελτιστοποιημένοι για διαφορετικά μοτίβα φόρτου εργασίας, προσδοκίες αντοχής και στόχους κόστους.

Σε πραγματικές εφαρμογές, η καλύτερη απόδοση συνήθως είναι αυτή της οποίας η συμπεριφορά εγγραφής ευθυγραμμίζεται πιο φυσικά με τα πλεονεκτήματα και τους περιορισμούς της επιλεγμένης αρχιτεκτονικής NAND.

Η SLC NAND χρησιμοποιείται συνήθως σε περιβάλλοντα όπου η αξιοπιστία, η σταθερότητα διατήρησης και η υψηλή αντοχή εγγραφής έχουν μεγαλύτερη σημασία από την πυκνότητα αποθήκευσης. Βιομηχανικά και ενσωματωμένα συστήματα προτιμούν συχνά σχέδια SLC ή ψευδο-SLC γιατί αυτές οι συσκευές μπορεί να παραμείνουν κλειστές για μεγάλες περιόδους ενώ εξακολουθούν να χρειάζονται να εκκινούν αξιόπιστα χωρίς ζημιά στα δεδομένα.

Η SLC επιλέγεται συχνά για:

• Firmware εκκίνησης

• Κρίσιμα δεδομένα μεταδεδομένων

• Καταγραφή γεγονότων

• Αποθήκευση βιομηχανικών παραμετροποιήσεων

• Συστήματα ενσωματωμένων μακράς διάρκειας

Αυτοί οι φόρτοι εργασίας συνήθως περιλαμβάνουν συμπυκνωμένη δραστηριότητα εγγραφής και χαμηλή ανοχή για απρόβλεπτη συμπεριφορά αποτυχίας. Ακόμη και σχετικά μικρές αλλαγές firmware, όπως αυξημένη συχνότητα καταγραφής ή πιο επιθετική συλλογή τηλεμετρίας, μπορούν να επιταχύνουν τη φθορά αν τα προϋπολογισμένα όρια εγγραφής δεν διαχειρίζονται προσεκτικά.

Η TLC NAND κυριαρχεί στις κυρίως αγορές αποθήκευσης γιατί ισορροπεί το κόστος, την πυκνότητα και την αντοχή σχετικά καλά όταν συνδυάζεται με αποτελεσματικούς ελεγκτές και διαχείριση φόρτου εργασίας. Σε πολλά συστήματα, η TLC λειτουργεί αξιόπιστα όταν ελέγχεται η αύξηση εγγραφής και το αποθηκευτικό σύστημα αποφεύγει περιττή δραστηριότητα επαναγραφής.

Κοινές τεχνικές ελεγκτή που χρησιμοποιούνται με την TLC περιλαμβάνουν:

• Εξισορρόπηση φθοράς

• Ισχυρή υλοποίηση ECC

• Διαχείριση κακών μπλοκ

• Έξυπνες στρατηγικές caching

• Υποστήριξη υπερπροβλέψεων

Στην πράξη, η απόδοση και η αντοχή της TLC εξαρτώνται συχνά σε μεγάλο βαθμό από τη συμπεριφορά εγγραφής του λογισμικού. Τα συστήματα που συγκεντρώνουν αποτελεσματικά τις εγγραφές και μειώνουν τη δραστηριότητα τυχαίας επαναγραφής συχνά επιτυγχάνουν πολύ πιο σταθερή μακροχρόνια λειτουργία από τα συστήματα που παράγουν μη ελεγχόμενους μικρούς φόρτους εργασίας εγγραφής.

Η QLC NAND χρησιμοποιείται ολοένα και περισσότερο σε περιβάλλοντα βαριάς ανάγνωσης όπου η μεγάλη χωρητικότητα και το χαμηλότερο κόστος ανά bit είναι πιο σημαντικά από την αντοχή σε συνεχιζόμενη εγγραφή. Αυτά τα συστήματα συχνά βασίζονται σε caching, tiering ή διαχείριση σταδίων εγγραφής για να μειώνουν την άμεση πίεση στην ίδια την NAND.

Η εφαρμογή QLC εμφανίζεται συχνά σε:

• Αρχειακή αποθήκευση

• Υποδομή διανομής περιεχομένου

• Πλατφόρμες ψυχρής αποθήκευσης

• Θερμές κατηγορίες δεδομένων

• Καταναλωτική αποθήκευση μεγάλης χωρητικότητας

Τα συστήματα QLC γενικά συμπεριφέρονται πιο προβλέψιμα όταν οι φόρτοι εργασίας δίνουν έμφαση σε:

• Μεγάλες διαδοχικές εγγραφές

• Συγκέντρωση στο παρασκήνιο

• Διαχειριζόμενη συμπεριφορά caching

• Μεταφορά καυτών δεδομένων σε ταχύτερες κατηγορίες αποθήκευσης

Χωρίς προσεκτική διαμόρφωση φόρτου εργασίας, τα συστήματα QLC μπορεί να βιώσουν αισθητές επιβραδύνσεις σε συνεχόμενη εγγραφή, ασυνεπή καθυστέρηση και περιορισμούς αντοχής νωρίτερα μόλις οι περιοχές μνήμης γίνουν κορεσμένες.

Σε όλες τις κατηγορίες NAND, ένα επαναλαμβανόμενο δίδαγμα της βιομηχανίας παραμένει συνεπές: η πειθαρχία του φόρτου εργασίας επηρεάζει συχνά την αξιοπιστία το ίδιο ισχυρά όσο και η τεχνολογία NAND.

Η Χρήση του NAND σε Καταναλωτικά, Αυτοκινητιστικά, Βιομηχανικά και Συστήματα Επικοινωνιών

Η μνήμη NAND flash εμφανίζεται σε ένα ευρύ φάσμα αγορών, αλλά κάθε περιβάλλον εφαρμογής επιβάλλει διαφορετικά πρότυπα πίεσης και προσδοκίες αξιοπιστίας στο σύστημα αποθήκευσης.

Στα καταναλωτικά ηλεκτρονικά, η NAND αποθηκεύει λειτουργικά συστήματα, εφαρμογές, υλικολογισμικό, περιεχόμενο πολυμέσων και προσωρινά δεδομένα cache. Χρησιμοποιείται συνήθως σε smartphones, smart TVs, κάμερες, κονσόλες παιχνιδιών, εκτυπωτές, tablets και άλλα φορητά συστήματα. Σε αυτά τα συστήματα, οι αιχμές καθυστέρησης και οι αργές διαρκείς εγγραφές μπορούν να επηρεάσουν έντονα την απόκριση της συσκευής, ειδικά κατά τη διάρκεια της εγγραφής burst από την κάμερα, ενημερώσεων λειτουργικού συστήματος, συγχρονισμού στο παρασκήνιο, εγκατάστασης παιχνιδιών και επιδιορθώσεων. Για αυτό το λόγο, οι ελεγκτές συχνά εστιάζουν στη διαχείριση των φορτίων για πιο ομαλή λειτουργία κατά τη διάρκεια της κανονικής λειτουργίας.

Τα αυτοκινητιστικά συστήματα θέτουν πολύ πιο αυστηρές απαιτήσεις σε αξιοπιστία, μακροπρόθεσμη αποθήκευση και σταθερότητα θερμοκρασίας. Οι συσκευές NAND στα οχήματα μπορεί να λειτουργούν για πολλά χρόνια υπό αυξημένες θερμικές συνθήκες, ενώ διαχειρίζονται δεδομένα ψυχαγωγίας, αποθήκευση πλοήγησης, πλατφόρμες τηλεματικής, ελεγκτές τομέα, ενημερώσεις υλικολογισμικού, συνεχές logging και αποθηκευτικά καθήκοντα που σχετίζονται με ADAS. Για να υποστηρίξουν αυτές τις συνθήκες, οι σχεδιασμοί αποθήκευσης στον αυτοκινητιστικό τομέα συχνά χρησιμοποιούν συντηρητική οικονομία γραφής, εκτενή δοκιμή πιστοποίησης, απομόνωση κατατμήσεων για δεδομένα υψηλής ανανέωσης και επίμονη πιστοποίηση αξιοπιστίας μεγάλης διάρκειας.

Βιομηχανικά και υποδομικά συστήματα συχνά δίνουν προτεραιότητα σε προβλέψιμη μακροχρόνια συμπεριφορά σε σχέση με τη μέγιστη πυκνότητα. Η NAND χρησιμοποιείται σε PLC, βιομηχανικούς ελεγκτές, συστήματα μέτρησης, τερματικά POS, πλατφόρμες ρομποτικής και υποδομές ελέγχου φωτισμού. Δεδομένου ότι πολλές εγκαταστάσεις είναι δύσκολες ή δαπανηρές στην εξυπηρέτηση, αυτά τα συστήματα συνήθως εξαρτώνται από την ρητή παρακολούθηση υγείας, απλοποιημένες πολιτικές διαχείρισης flash, μειωμένη συμπεριφορά τυχαίας γραφής και συντηρητική σχεδίαση αντοχής για να βελτιώσουν την αποθήκευση και τη συμπεριφορά ομαλής αποτυχίας.

Η επικοινωνιακή εξοπλισμός χρησιμοποιεί NAND για αποθήκευση υλικολογισμικού, logging, buffering και διαχείριση ρυθμίσεων σε μόντεμ, συστήματα τηλεπικοινωνιών, εξοπλισμό δικτύωσης, M2M modules και συσκευές VoIP. Συχνές ενημερώσεις και συνεχές logging μπορούν να δημιουργήσουν συγκεντρωμένες περιοχές φθοράς αν η διαχείριση των δεδομένων δεν γίνει προσεκτικά. Οι αξιόπιστες πλατφόρμες επικοινωνίας συχνά αντιμετωπίζουν τη διαχείριση υλικολογισμικού ως μια ελεγχόμενη διαδικασία κύκλου ζωής, χρησιμοποιώντας σταδιοποίηση, επικύρωση, διαχείριση δέσμευσης και διαδικασίες ασφαλούς ανακατανομής για να μειώσουν την επαναλαμβανόμενη πίεση επαναγραφής και να βελτιώσουν την αποκατάσταση κατά τη διάρκεια διακοπτόμενων ενημερώσεων ή απροσδόκητων διακοπών ρεύματος.

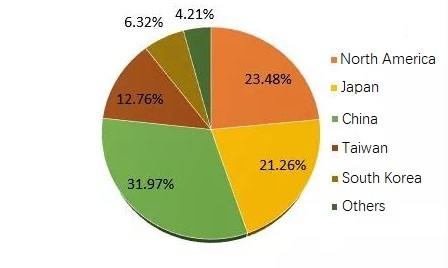

Κλιμάκωση Παραγωγής, Τάσεις Κόστους και Ανάπτυξη Αγοράς

Ακόμα και κατά τη διάρκεια περιόδων αστάθειας τιμών ή προσωρινού επιβραδύνματος στην αγορά, ο μακροχρόνιος όγκος αποστολής NAND συνεχίζει να αυξάνεται γιατί η συνολική παραγωγή δεδομένων και η τοπική ζήτηση αποθήκευσης συνεχίζουν να αυξάνονται σε σχεδόν κάθε σημαντική βιομηχανία.

Η ανάπτυξη καθοδηγείται από δύο κύριες τάσεις που συμβαδίζουν:

• Οι εφαρμογές αποθηκεύουν συνεχώς περισσότερα δεδομένα τοπικά

• Οι κατασκευαστές συνεχώς βελτιώνουν τα bits ανά wafer μέσω κλιμάκωσης

Η ανάπτυξη από τη ζήτηση συνδέεται συχνά με:

• Πολυμέσα υψηλότερης ανάλυσης

• Μεγαλύτερες πλατφόρμες λογισμικού

• Επεκτεινόμενη τοπική caching

• Ανάπτυξη αποθήκευσης σε περιαγωγές

• Επέκταση δεδομένων που σχετίζονται με AI

Οι βελτιώσεις κλιμάκωσης από την πλευρά της προσφοράς καθοδηγούνται συνήθως από:

• Υψηλότερους αριθμούς στρώσεων 3D NAND

• Βελτιωμένα ποσοστά παραγωγής

• Καλύτερο έλεγχο διαδικασίας

• Πυκνότερες τεχνολογίες κυττάρων

Σε πολλές αγορές, η συνολική κατανάλωση αποθήκευσης συνεχίζει να αυξάνεται ακόμη και όταν ο όγκος αποστολής συσκευών κυμαίνεται, γιατί η χωρητικότητα αποθήκευσης ανά συσκευή συνεχίζει να αυξάνεται με την πάροδο του χρόνου.

Καθώς οι τεχνολογίες NAND γίνονται πιο πυκνές, η μακροχρόνια αξιοπιστία εξαρτάται ολοένα και περισσότερο από τον συντονισμένο βελτιστοποίηση μεταξύ:

• Αρχιτεκτονική NAND

• Αλγόριθμοι ελεγκτών

• Ικανότητα ECC

• Συμπεριφορά φορτίου

• Διαχείριση εγγραφών λογισμικού

Συστήματα που διαχειρίζονται ενεργά τα πρότυπα εγγραφής, παρακολουθούν τις συνθήκες υγείας και σχεδιάζουν τη συμπεριφορά γήρανσης διατηρούν γενικά σταθερή απόδοση διάρκειας ζωής, ακόμη και όταν χρησιμοποιούν τεχνολογίες NAND υψηλής πυκνότητας. Συστήματα που αγνοούν τη διδασκαλία φορτίου συχνά παρουσιάζουν μεταβλητότητα ανεξαρτήτως της διαφημισμένης κατηγορίας NAND ή των θεωρητικών προδιαγραφών αντοχής.

Συμπέρασμα

Η NAND Flash έχει εξελιχθεί σε μια από τις πιο σημαντικές τεχνολογίες αποθήκευσης στην σύγχρονη ηλεκτρονική, καθώς συνδυάζει υψηλή χωρητικότητα, κλιμακούμενη παραγωγή και ανταγωνιστικό κόστος ανά bit. Ωστόσο, η αξιόπιστη συμπεριφορά της NAND εξαρτάται από την κατανόηση των φυσικών της περιορισμών και τον σχεδιασμό συστημάτων που λειτουργούν σε αρμονία με την προγραμματισμένη χρήση της σελίδας, τη συμπεριφορά καθαρισμού μπλοκ, τη συσσώρευση φθοράς και τους περιορισμούς περιθωρίου τάσης, αντί να είναι ενάντια σε αυτούς. Καθώς η πυκνότητα αποθήκευσης αυξάνεται μέσω TLC, QLC, και προηγμένης στοίβαξης 3D NAND, ο ρόλος των ελεγκτών, της ECC, της εξομάλυνσης φθοράς, της συλλογής αποβλήτων, της προσαρμοσμένης διαχείρισης ανάγνωσης και του σχηματισμού φορτίου γίνεται ακόμη πιο κρίσιμος για τη διατήρηση σταθερής μακροχρόνιας λειτουργίας. Η αντοχή και η απόδοση στον πραγματικό κόσμο δεν καθορίζονται μόνο από τα κυκλώματα μνήμης, αλλά από την αλληλεπίδραση μεταξύ αρχιτεκτονικής NAND, στρατηγικής ελεγκτή, συμπεριφοράς firmware, διαχείρισης ελεύθερου χώρου και προτύπων φορτίου εφαρμογών. Τα συστήματα που λαμβάνουν υπόψη αυτούς τους παράγοντες νωρίς στη διαδικασία σχεδίασης συνήθως επιτυγχάνουν πιο προβλέψιμη αξιοπιστία, πιο ομαλή απόδοση και μεγαλύτερη λειτουργική ζωή σε καταναλωτικά, βιομηχανικά, αυτοκινητιστικά και μεγάλης κλίμακας περιβάλλοντα αποθήκευσης.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί θεωρείται η NAND flash ως μια διαχειριζόμενη μέθοδος αποθήκευσης αντί για απλή μνήμη;

Η NAND flash δεν υποστηρίζει φυσικά την άμεση γραφή σε επίπεδο byte όπως η παραδοσιακή RAM. Λειτουργεί με προγραμματισμό σε επίπεδο σελίδας και διαγραφή σε επίπεδο μπλοκ, πράγμα που σημαίνει ότι οι ενημερώσεις δεδομένων συχνά απαιτούν ανακατεύθυνση, συλλογή αποβλήτων και διαχείριση παρασκηνίου προτού μπορέσουν να πραγματοποιηθούν νέες εγγραφές. Λόγω αυτής της συμπεριφοράς, οι ελεγκτές και το firmware γίνονται απαραίτητα για την εξομάλυνση φθοράς, τη διαχείριση κακών μπλοκ, την διόρθωση ECC και την λογική-φυσική αντιστοίχιση. Σε πραγματικά συστήματα, ο ελεγκτής καθορίζει σε μεγάλο βαθμό αν η NAND συμπεριφέρεται ομαλά ή γίνεται ασταθής υπό διαρκείς φορτίσεις.

2. Γιατί οι συστήματα NAND flash αντιμετωπίζουν δυσκολίες με μικρές τυχαίες εγγραφές σε σύγκριση με τις διαδοχικές φορτώσεις;

Η αρχιτεκτονική NAND είναι βελτιστοποιημένη για μεγάλες διαδοχικές μεταφορές αντί για διασκορπισμένες ενημερώσεις. Δεδομένου ότι οι υπάρχουσες σελίδες δεν μπορούν απλώς να αναγραφούν, οι τυχαίες εγγραφές ενεργοποιούν την συμπεριφορά copy-on-write, ενημερώσεις μεταδεδομένων και δραστηριότητα συλλογής αποβλήτων. Αυτές οι διεργασίες αυξάνουν την ενίσχυση εγγραφής, μειώνουν την αντοχή και δημιουργούν αιχμές καθυστέρησης. Οι διαδοχικές εγγραφές ευθυγραμμίζονται πιο φυσικά με τις δομές σελιδοποίησης και μπλοκ της NAND, επιτρέποντας στους ελεγκτές να διατηρούν πιο σταθερή μεταφορά και μειωμένα περιθώρια λειτουργίας στο παρασκήνιο.

3. Πώς επηρεάζει η Flash Translation Layer (FTL) την αξιοπιστία και την απόδοση του SSD;

Η Flash Translation Layer λειτουργεί ως επίπεδο εικονικοποίησης μεταξύ του συστήματος φιλοξενίας και των φυσικών κυττάρων NAND. Αντί να αναγράφει υπάρχουσες σελίδες, η FTL ανακατευθύνει τις ενημερώσεις σε νέες σελίδες ενώ χαρακτηρίζει τις παλαιότερες ως παλιές. Αυτό επιτρέπει τη λειτουργία copy-on-write, τη συλλογή αποβλήτων, την εξομάλυνση φθοράς και τη συνέχεια της λογικής διεύθυνσης. Στην πράξη, η σταθερότητα του SSD εξαρτάται σε μεγάλο βαθμό από το πόσο έξυπνα η FTL διαχειρίζεται την συνεπή μεταδεδομένα, τη διαχείριση ελεύθερου χώρου και την αποκατάσταση μετά από αναπάντεχη διακοπή ρεύματος.

4. Γιατί η αύξηση των bits ανά κύτταρο μειώνει την αντοχή και τα περιθώρια αξιοπιστίας της NAND;

Καθώς η NAND μεταβαίνει από SLC σε MLC, TLC και QLC, κάθε κύτταρο πρέπει να εκπροσωπήσει περισσότερες καταστάσεις κατωφλίου-τάσης. Αυτό περιορίζει το περιθώριο τάσης που χωρίζει τις γειτονικές καταστάσεις, καθιστώντας το κύτταρο πιο ευαίσθητο σε θόρυβο, διαρροή φορτίου, ροή θερμοκρασίας, αναστάτωση ανάγνωσης και παρεμβολές γειτονικών κυττάρων. Η NAND μεγαλύτερης πυκνότητας απαιτεί επομένως ισχυρότερη ECC, προσαρμοσμένα κατώφλια ανάγνωσης, πολιτικές ανανέωσης και πιο εξελιγμένους αλγορίθμους ελεγκτών για να διατηρήσει αξιόπιστη λειτουργία με την πάροδο του χρόνου.

5. Γιατί οι SSD TLC και QLC συχνά παρουσιάζουν γρήγορη απόδοση μπουκέτου αλλά πιο αργές διαρκείς εγγραφές;

Πολλοί δίσκοι TLC και QLC χρησιμοποιούν προσωρινή μνήμη pseudo-SLC για να αποθηκεύουν προσωρινά τα εισερχόμενα δεδομένα σε ευρύτερες καταστάσεις περιθωρίου τάσης. Κατά τη διάρκεια βραχείων εκρήξεων, αυτή η προσωρινή μνήμη προσφέρει υψηλή εμφανή ταχύτητα εγγραφής. Ωστόσο, όταν γεμίσει η προσωρινή μνήμη, ο ελεγκτής πρέπει να διπλώσει τα δεδομένα σε πυκνότερες καταστάσεις TLC ή QLC στο παρασκήνιο. Οι διαρκείς φορτώσεις εγγραφής μπορούν επομένως να αποκαλύψουν πιο αργές εγγενείς ταχύτητες προγραμματισμού, αυξημένη πίεση συλλογής αποβλήτων και μειωμένη συνέπεια ροής.

6. Τι καθιστά την προστασία από διακοπή ρεύματος τόσο κρίσιμη στα συστήματα αποθήκευσης με βάση την NAND;

Δεδομένου ότι οι ενημερώσεις NAND εξαρτώνται σε μεγάλο βαθμό από τους πίνακες χαρτογράφησης και τις σταδιακές εγγραφές, η ξαφνική απώλεια ρεύματος μπορεί να διακόψει τις ενημερώσεις μεταδεδομένων ή να αφήσει σελίδες μερικώς προγραμματισμένες. Χωρίς μηχανισμούς προστασίας, αυτό μπορεί να διαφθείρει τις λογικές χαρτογραφήσεις ή να δημιουργήσει μη συνεπείς καταστάσεις αποθήκευσης που είναι δύσκολο να ανακτηθούν. Οι ανώτερες σχεδιάσεις χρησιμοποιούν συχνά αρχειοθέτηση, ατομικές δεσμεύσεις μεταδεδομένων, στρατηγικές προσωρινής αποθήκευσης και πυκνωτές υποστήριξης ενέργειας για να διατηρήσουν την ακεραιότητα της χαρτογράφησης κατά τη διάρκεια αναπάντεχων τερματισμών..

7. Γιατί η βιομηχανία πέρασε από την επίπεδη NAND σε αρχιτεκτονικές 3D NAND;

Η επίπεδη NAND τελικά συνάντησε περιορισμούς κλίμακας καθώς η μείωση των μεγεθών των κυττάρων αύξανε τα προβλήματα διαρροής, παρεμβολών και μεταβλητότητας. Η 3D NAND επιλύει αυτά τα ζητήματα στοιβάζοντας τα κύτταρα κάθετα αντί να βασίζεται αποκλειστικά σε μικρότερους οριζόντιους γεωμετρίας. Αυτό επέτρεψε στους κατασκευαστές να αυξήσουν την πυκνότητα μέσω πρόσθετων στρωμάτων, μειώνοντας παράλληλα την εξάρτηση από εξαιρετικά επιθετική κλίμακα λιθογραφίας. Η μετάβαση βελτίωσε την κλίμακα κόστους ανά bit και αποκατέστησε κάποια ηλεκτρικά περιθώρια που είχαν γίνει δύσκολα στη διαχείριση στην πολύ κλιμακωτή επίπεδη NAND..

8. Πώς βελτιώνει η μνήμη φλας κατά παγίδευση φορτίου (CTF) την επεκτασιμότητα στη σύγχρονη 3D NAND;

Σε αντίθεση με την παραδοσιακή NAND με πλωτή πύλη, η μνήμη φλας κατά παγίδευση φορτίου αποθηκεύει φορτίο μέσα σε μονωτικά στρώματα παγίδευσης αντί για αγώγιμες πλωτές πύλες. Αυτή η δομή αντέχει καλύτερα σε ορισμένες από τις μεταβλητότητες που εισάγονται από πολύ ψηλές 3D στοίβες, περιλαμβάνοντας την παραλλαγή πάχους ταινίας, τις ασυνέπειες επιχάλτωσης και την παρεκτροπή διαδικασίας από στρώμα σε στρώμα. Σε NAND με υψηλό αριθμό στρώσεων, η CTF συχνά παρέχει πιο διαχειρίσιμη συμπεριφορά ολοκλήρωσης και βελτιωμένη επεκτασιμότητα για σύγχρονες διαδικασίες κατασκευής..

9. Γιατί ο ελεύθερος χώρος επηρεάζει σε μεγάλο βαθμό την απόδοση και την αντοχή των SSD NAND;

Οι ελεγκτές εξαρτώνται από τις διαθέσιμες ελεύθερες σελίδες και τις εφεδρικές μπλοκ για να εκτελούν αποδοτικά τη συλλογή απορριμμάτων. Όταν ένας δίσκος πλησιάζει την πλήρη χωρητικότητα, ο ελεγκτής έχει λιγότερο χώρο για να μετακινήσει έγκυρα δεδομένα, αυξάνοντας την ενίσχυση εγγραφής και τη δραστηριότητα καθαρισμού στο παρασκήνιο. Αυτό συχνά προκαλεί απρόβλεπτες αιχμές λανθάνοντος χρόνου, χαμηλότερη διατηρημένη απόδοση και επιταχυνόμενη φθορά. Η διατήρηση περιοχής εφεδρείας και η αποφυγή συνεχούς σχεδόν πλήρους λειτουργίας γενικά βελτιώνουν τόσο την απόκριση όσο και την μακροπρόθεσμη αντοχή..

10. Γιατί πολλά ενσωματωμένα συστήματα συνδυάζουν NOR φλας για αποθήκευση εκκίνησης και NAND φλας για μαζική αποθήκευση;

Η NOR φλας προσφέρει γρήγορες τυχαίες αναγνώσεις και δυνατότητα Εκτέλεσης Εντός Χώρου (XIP), κάνοντάς την ιδανική για φορτωτές εκκίνησης και μικρές εικόνες firmware που απαιτούν καθοριστική συμπεριφορά εκκίνησης. Η NAND φλας, εν τω μεταξύ, παρέχει πολύ υψηλότερη πυκνότητα και χαμηλότερο κόστος ανά bit για την αποθήκευση μεγάλων συνόλων δεδομένων, καταγραφών, μέσων και δεδομένων εφαρμογών. Η κατανομή ευθυνών μεταξύ NOR και NAND επιτρέπει στα συστήματα να ισορροπήσουν την αξιόπιστη απόδοση εκκίνησης με την αποδοτική αποθήκευση υψηλής χωρητικότητας..
