Επισκόπηση Μεταβλητού Εξομοιωτή Συχνότητας (VFD)

Ένας μεταβλητός εξομοιωτής συχνότητας (VFD) είναι ένας ελεγκτής ηλεκτρονικών ισχύος που ρυθμίζει την ταχύτητα και τη ροπή ενός κινητήρα AC, ρυθμίζοντας τη συχνότητα του ηλεκτρικού στατήρα, ενώ συγχρονίζει την τάση και το ρεύμα εξόδου έτσι ώστε η μαγνητική ροή και το ρεύμα που παράγει ροπή να παραμένουν εντός ενός αποδεκτού λειτουργικού εύρους. Στο περιβάλλον λειτουργίας, τείνει να αποκαλύπτεται λιγότερο ως ένας απλός «ρυθμιστής ταχύτητας» και περισσότερο ως ένας πειθαρχημένος ρυθμιστής ροπής και ρεύματος που τυχαίνει να παράγει την επιθυμητή ταχύτητα όταν οι ηλεκτρικές συνθήκες στα τερματικά του κινητήρα διατηρούνται υπό έλεγχο.

Για τους περισσότερους κινητήρες AC, η ηλεκτρική συχνότητα καθορίζει σε μεγάλο βαθμό την ταχύτητα του περιστροφικού μαγνητικού πεδίου και την ταχύτητα του κινητήρα, με τη διαφορά ολίσθησης του επαγωγικού κινητήρα να δημιουργεί μια μικρή διαφορά μεταξύ των δύο. Καθώς η συχνότητα αλλάζει, ο εξομοιωτής ρυθμίζει την τάση για να διατηρήσει τη σωστή μαγνητική ροή. Πολύ λίγο ρεύμα μπορεί να μειώσει τη ροπή και την απόκριση, ενώ πολύ ρεύμα μπορεί να αυξήσει το ρεύμα, τη θερμότητα και τον θόρυβο.

Πολλοί σύγχρονοι εξομοιωτές ελέγχουν επίσης το ρεύμα του κινητήρα απευθείας για να διατηρήσουν σταθερή ροπή σε χαμηλές ταχύτητες, κατά την διάρκεια ξαφνικών μεταβολών φορτίου ή όταν οι χαρακτηριστικοί παράγοντες του κινητήρα αλλάζουν λόγω μεταβολών θερμοκρασίας.

Κατά την έναρξη λειτουργίας και την διάγνωση προβλημάτων, είναι συνηθισμένο να αισθάνεται κανείς ότι ο έλεγχος της συχνότητας θα έπρεπε να εξηγεί τα πάντα, μέχρι την πρώτη γρήγορη επιτάχυνση, απότομη επιβράδυνση ή σοκ φορτίου που αποκαλύπτει τα κενά. Οι καθημερινές διαφορές απόδοσης μεταξύ των εξομοιωτών συχνά εμφανίζονται στην ποιότητα μέτρησης ρεύματος, στη ρύθμιση του βρόχου ρεύματος και στο πόσο κομψά διαχειρίζεται ο εξομοιωτής τις διαταραχές παρά στον βασικό εντοπισμό της συχνότητας.

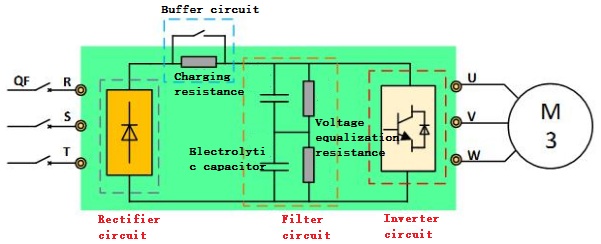

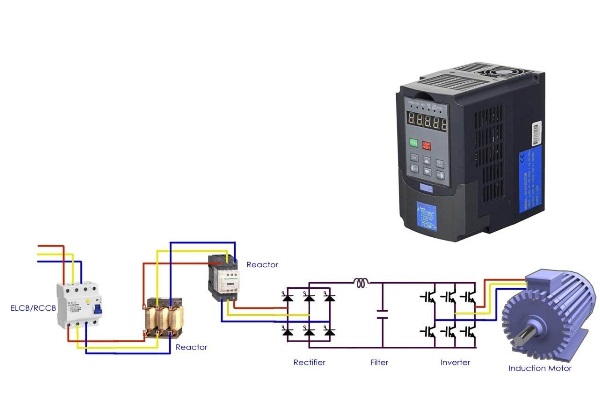

Οι περισσότεροι βιομηχανικοί VFDs χρησιμοποιούν μια δομή AC–DC–AC επειδή τείνει να είναι ανθεκτική, οικονομική και προσαρμόσιμη σε ένα ευρύ φάσμα τύπων κινητήρων και προφίλ καθήκοντος.

Ένας διορθωτής μπροστινής πλευράς μετατρέπει την εισερχόμενη AC σε DC. Η πιο κοινή υλοποίηση σε τροφοδοσίες τριφασικών συστημάτων είναι μια γέφυρα 6 διόδων. Το περίπου επίπεδο DC bus χωρίς φορτίο είναι:

VDC ≈ 1.414 × VLL

Παραδείγματα που συχνά παρατηρούνται στις επιτόπιες μετρήσεις:

• 380 VAC τριφασικό → ~537 VDC

• 220 VAC μονοφασικό → ~311 VDC

Μια γέφυρα διόδων είναι απλή και αξιόπιστη, αλλά τραβά μη ημιτονοειδές ρεύμα από τη γραμμή τροφοδοσίας, το οποίο ενδέχεται να δημιουργήσει αρμονικές και να αυξήσει την πίεση σε αδύναμα συστήματα ισχύος. Σε ορισμένες εγκαταστάσεις, προβλήματα όπως διακοπές ρεύματος, θέρμανση μετασχηματιστών ή ασταθής λειτουργία μπορεί να προκαλούνται από την αλληλεπίδραση μεταξύ αρμονικών ρευμάτων και της αντίστασης γραμμής αντί να οφείλονται στον κινητήρα αυτόν καθαυτόν.

Συνήθεις επιλογές μετριασμού σε βιομηχανικά πάνελ:

• Αντιστάτες γραμμής (AC chokes)

• Αντιστάτες συνδέσμου DC

• Φίλτρα EMI/RFI

Εναλλακτικές του διορθωτή που μερικές φορές επιλέγονται για συγκεκριμένες συμπεριφορές:

• SCR (θυρίστορ) διορθωτές για περιορισμένη ελεγχόμενη φόρτιση (πλέον λιγότερο διαδεδομένοι σε νέα κτίρια)

• Ενεργά μπροστινά άκρα (AFE) χρησιμοποιώντας IGBTs για τη βελτίωση του συντελεστή ισχύος, τη μείωση των αρμονικών, και την επιστροφή ενέργειας στο δίκτυο

Ένας πρακτικός τρόπος να κωδικοποιηθεί η απόφαση για τον διορθωτή είναι ότι καθορίζει πώς ο ενεργοποιητής συνδέεται με το σύστημα ισχύος. Μια εκπληκτική ποσότητα θεμάτων που αρχικά χρεώνονται στους κινητήρες τελικά ανιχνεύεται ότι προέρχονται από την συμβατότητα της πλευράς εισόδου και τις συνθήκες της γραμμής.

Κατά την ενεργοποίηση, οι πυκνωτές του DC-link αρχικά μοιάζουν κοντά σε βραχυκύκλωμα. Χωρίς έλεγχο ρεύματος εκκίνησης, ο διορθωτής και η ανώτερη προστασία μπορούν να δουν μια ξαφνική αύξηση ρεύματος που μοιάζει με σφοδρό χτύπημα στο σύστημα. Οι περισσότεροι ενεργοποιητές το αντιμετωπίζουν με μια διαδρομή προφόρτισης που περιορίζει το ρεύμα ενώ η γραμμή φορτίζεται, και έπειτα μεταβαίνει σε κανονική λειτουργία.

Τυπικά στοιχεία προφόρτισης:

• Ένας σειριακός αντιστάτης στη DC γραμμή κατά την εκκίνηση

• Ένας επαφών παράκαμψης ή ρελέ που κλείνει μετά την αύξηση της τάσης του πυκνωτή

Σε πραγματικές εγκαταστάσεις, τα σφάλματα προφόρτισης συχνά εμφανίζονται ως διαλείπουσες αποτυχίες εκκίνησης, συναγερμούς υπερφόρτισης, ή τριγμούς επαφών. Κοινές αιτίες περιλαμβάνουν ηλικιωμένους αντιστάτες προφόρτισης, φθαρμένες επαφές παράκαμψης και συνθήκες υποτάσης κατά την εκκίνηση που αποτρέπουν τον ενεργοποιητή από το να ολοκληρώσει σωστά τη διαδικασία φόρτισης.

Το DC-link ομαλοποιεί τον θόρυβο του διορθωτή και παρέχει αποθήκευση ενέργειας βραχυπρόθεσμα όταν το φορτίο αλλάζει γρηγορότερα από ό,τι μπορεί να αντιδράσει η πηγή. Συνήθως περιλαμβάνει πολλαπλά στοιχεία που το καθένα παίζει διαφορετικό ρόλο αντί για μία "λύση ενός μέρους που τα επιδιορθώνει όλα".

Τυπικά στοιχεία του DC-link:

• Ηλεκτρολυτικοί πυκνωτές

• Αντιστάτες εκφόρτισης και/ή εξισορρόπησης

• Μερικές φορές πυκνωτές μεμβράνης για την καταστολή υψηλής συχνότητας θορύβου

Για υψηλότερες τάσεις γραμμής, οι πυκνωτές μπορεί να συνδεθούν σε σειρά. Δεδομένου ότι οι πραγματικοί πυκνωτές δεν μοιράζονται τέλεια την τάση, προστίθενται αντιστάτες εξισορρόπησης για να μειωθεί η άνιση κατανομή της τάσης που επιταχύνει τη γήρανση και μπορεί να οδηγήσει έναν πυκνωτή σε πρόωρη αποτυχία. Σε υπηρεσία, ένας ενεργοποιητής μπορεί να συνεχίσει να λειτουργεί με μειωμένη χωρητικότητα, γεγονός που μπορεί να είναι παραπλανητικά καθησυχαστικό; τότε αρχίζει να αντιδρά πιο απότομα σε πτώσεις γραμμής, γεγονότα αναγέννησης ή γρήγορες μεταβολές φορτίου. Αυτή η αλλαγή στην "ανοχή" είναι συχνά η πρώτη ένδειξη ότι η υγεία του DC-link φθίνει.

Σε πολλές τοποθεσίες, το σύνολο των πυκνωτών του DC-link φθάνει στο τέλος της ζωής του νωρίτερα από τους IGBTs, όχι επειδή ο σχεδιασμός είναι κακός, αλλά επειδή η θερμότητα και η πίεση του θορύβου συσσωρεύονται ήσυχα με την πάροδο του χρόνου. Γι' αυτό η διαχείριση της ροής του αέρα, η αποκορύφωση σε υψηλές περιβαλλοντικές θερμοκρασίες και η μέτρια επιλογή συχνότητας φορέα συχνά αποδίδουν με λιγότερες ανεξήγητες διακοπές και λιγότερες ανακατασκευές του ενεργοποιητή στη μέση της ζωής του.

Η γέφυρα του μετατροπέα συνθέτει μια ελεγχόμενη τριφασική έξοδο από την DC γραμμή, συνήθως χρησιμοποιώντας IGBTs που τροφοδοτούνται με PWM. Αντίθετες διακόπτες παράλληλοι στους IGBTs παρέχουν μια διαδρομή ρεύματος κατά τη διάρκεια των μεταβάσεων switching και υποστηρίζουν τη συνέχιση του ρεύματος όταν η επαγωγή του κινητήρα "επιμένει" να κρατά το ρεύμα ρέον.

Το PWM επιτρέπει στενό έλεγχο, αλλά παράγει επίσης γρήγορες ακμές τάσης (υψηλό dV/dt). Η αύξηση της συχνότητας switching (φορέα) συχνά μειώνει τον ηχητικό θόρυβο και το θόρυβο ρεύματος, ενώ αυξάνει την απώλεια switching και την εσωτερική θέρμανση. Στην πράξη, οι ρυθμίσεις περιλαμβάνουν συμβιβασμούς που οι λειτουργοί μπορούν να αισθάνονται αμέσως, η ησυχία στη πλευρά του κινητήρα σε αντίθεση με το περιθώριο θερμοκρασίας μέσα στον ενεργοποιητή.

Κοινές ευθύνες λειτουργίας:

• Χαμηλότερη συχνότητα φορέα: πιο δροσερός ενεργοποιητής, περισσότερος ηχητικός θόρυβος κινητήρα και θόρυβος ροπής

• Υψηλότερη συχνότητα φορέα: πιο ήσυχος κινητήρας, πιο ζεστός ενεργοποιητής, περισσότερη πίεση στα εξαρτήματα με την πάροδο του χρόνου

Το μήκος του καλωδίου και η παλαιότητα του κινητήρα μπορεί να οδηγήσουν τις απαιτήσεις εξόδου σε μια κατεύθυνση που εκπλήσσει τους ανθρώπους που μόνο κοιτούν την ονομαστική ιπποδύναμη. Μακρύτερα καλώδια και παλαιότερα συστήματα μόνωσης μπορεί να επωφεληθούν από πρόσθετα μέτρα.

Κοινές προσθήκες και πρακτικές στην πλευρά της εξόδου:

• φίλτρα dV/dt ή φίλτρα ημιτόνου

• Σωστή γείωση και πρακτικές καλωδίωσης με θωράκιση για να μειωθούν οι ρεύματα από τα ρουλεμάν και τα προβλήματα EMI

Όταν ένας κινητήρας επιβραδύνεται ή το φορτίο οδηγεί τον κινητήρα (μια κατάσταση υπερφόρτισης), η μηχανή μπορεί να παράγει ενέργεια πίσω στην DC γραμμή. Η τάση της γραμμής αυξάνεται και ο ενεργοποιητής πρέπει να κατευθύνει ή να διασκορπίσει αυτή την ενέργεια για να αποφύγει μια διακοπή υπερβολικής τάσης DC. Αυτή είναι μία από τις συμπεριφορές που μπορεί να φαίνεται τυχαία μέχρι να προβληθεί το ρεύμα ενέργειας ρητά: η αδράνεια και οι επιλογές προφίλ ταχύτητας κυριαρχούν συχνά στο αποτέλεσμα.

Κοινές μέθοδοι που χρησιμοποιούνται για τη διαχείριση αναγεννητικής ενέργειας:

• Δυναμική πέδηση (αναχαρακτηριστής φρένου + αντιστάτης): μετατρέπει την ενέργεια αναγέννησης σε θερμότητα; ευρέως χρησιμοποιούμενη επειδή η συμπεριφορά είναι προβλέψιμη και το υλικό είναι απλό

• Αναγεννητική μπροστινή πλευρά (AFE ή ξεχωριστή μονάδα αναγέννησης): επιστρέφει ενέργεια στο δίκτυο; συχνά επιλέγεται όταν η πέδηση είναι συχνή ή όταν η ανάρρωση ενέργειας ευθυγραμμίζεται με τους λειτουργικούς στόχους

• Μακρύτεροι ράμπες επιβράδυνσης: μειώνουν τη μέγιστη αναγεννητική ισχύ; μερικές φορές αρκετό για να αποφευχθεί η προσθήκη υλικού πέδησης

Στην επίλυση προβλημάτων, οι υπερτάσεις DC συχνά σταματούν μετά την χαλάρωση του χρόνου επιβράδυνσης ή όταν η υλικοτεχνική υποδομή φρενάρει εναρμονισμένη με την πραγματική αδράνεια. Αυτό που συνήθως παραβλέπεται είναι το πόσο επιθετικά έχει ρυθμιστεί το προφίλ ταχύτητας σε σχέση με την μηχανική ενέργεια που αποθηκεύεται στο φορτίο.

Ο έλεγχος VFD κυμαίνεται από απλές κλίμακες μέχρι γρήγορες μεθόδους ρυθμισμένων ρευμάτων. Η «αίσθηση» της μηχανής, ειδικά σε χαμηλές ταχύτητες ή κατά τη διάρκεια βημάτων φορτίου, εξαρτάται σε μεγάλο βαθμό από το ποια οικογένεια ελέγχου χρησιμοποιείται και πόσο καλά το μοντέλο του κινητήρα ταιριάζει με την πραγματικότητα.

Το V/Hz διατηρεί μια περίπου σταθερή αναλογία τάσης προς συχνότητα. Συχνά είναι μια άνετη επιλογή για ανεμιστήρες και αντλίες όπου η ζήτηση ροπής είναι σχετικά προβλέψιμη και η δυναμική είναι μέτρια. Εκεί που τείνει να εμφανίζει τα όριά του είναι η σκληρότητα ροπής σε χαμηλές ταχύτητες και η αντίδραση σε ξαφνικές αλλαγές φορτίου, όπου το σύστημα μπορεί να φαίνεται λίγο ασαφές ή καθυστερημένο.

Ο έλεγχος διάνυσμα (FOC) και DTC χρησιμοποιούν αισθητήρες ρεύματος/τάσης και γρήγορη υπολογιστική (CPU/DSP) για να ρυθμίσουν τα στοιχεία ρεύματος που παράγουν ροπή και ροή. Το αποτέλεσμα είναι μια πιο σίγουρη αντίδραση ροπής, ιδιαίτερα κοντά στην μηδενική ταχύτητα και κατά τη διάρκεια γρήγορων μεταβολών, και η ρύθμιση ταχύτητας βελτιώνεται περαιτέρω όταν χρησιμοποιείται ανατροφοδότηση από τον κωδικοποιητή.

Συνήθεις επιδόσεις που σχετίζονται με αυτές τις μεθόδους:

• Ικανότητα ροπής σε χαμηλές ταχύτητες πιο ισχυρή

• Ταχύτερη αντίδραση σε αλλαγές φορτίου

• Αυστηρότερη ρύθμιση ταχύτητας, ειδικά με ανατροφοδότηση από τον κωδικοποιητή

Σε πολλές εγκαταστάσεις, η διαδικασία αυτόματης ρύθμισης βοηθά στη βελτίωση της απόδοσης, ευθυγραμμίζοντας το μοντέλο ελέγχου με τα πραγματικά ηλεκτρικά χαρακτηριστικά του κινητήρα αντί να βασίζεται στις προεπιλεγμένες τιμές παραμέτρων. Αυτό συχνά οδηγεί σε πιο ακριβή και σταθερή έλεγχο του κινητήρα.

Ένα VFD αλλάζει περισσότερα από RPM. Επηρεάζει τη θερμική συμπεριφορά του κινητήρα, τα μηχανικά πρότυπα φόρτωσης και την ποιότητα ισχύος ανάντη, και αυτές οι παρενέργειες τείνουν να εμφανίζονται αφού η πρωτοτυπία της μεταβλητής ταχύτητας απομακρυνθεί.

Κοινά παραβλεπόμενα συστημικά επίπεδα επιπτώσεων:

• Ψύξη του κινητήρα σε χαμηλή ταχύτητα: οι ανεμιστήρες του άξονα κινούν λιγότερο αέρα; η εργασία με σταθερή ροπή σε χαμηλές ταχύτητες μπορεί να απαιτεί ανεμιστήρα που τροφοδοτείται ξεχωριστά ή κινητήρα με βαθμολόγηση για χρήση σε μετατροπείς.

• Μηχανικά πρότυπα πίεσης: η πιο ομαλή επιτάχυνση μπορεί να μειώσει την κατεργασία κλονισμού, ενώ οι επιθετικοί περιορισμοί ροπής μπορεί να συμβάλλουν στην ολίσθηση ζώνης, στο στρες σύνδεσης ή στις ταλαντώσεις.

• Ποιότητα της ισχύος: τα άκρα diod εισάγουν αρμονικές; πολλαπλοί οδηγοί σε κοινή πηγή μπορεί να χρειάζονται συντονισμένη μείωση.

• Προστασία και ασφάλεια: η ενσωματωμένη ανίχνευση σφαλμάτων (υπερρεύμα, υπερτασική/υποτασική, υπερθέρμανση, γείωση) και λειτουργίες όπως το Safe Torque Off (STO) αλλάζουν τον τρόπο που συνδέονται, επιβεβαιώνονται και συντηρούνται τα συστήματα.

Σταθερά αποτελέσματα σπάνια επιτυγχάνονται αν αφήνουμε τα πάντα στην προεπιλογή και ελπίζουμε η διαδικασία να είναι ήπια. Η προβλεψιμότητα προέρχεται συνήθως από έναν σύντομο, μεθοδικό ρυθμό ρύθμισης, λιγότερο δραματικό από ηρωική επίλυση προβλημάτων, αλλά πολύ πιο ικανοποιητικό όταν η μηχανή λειτουργεί καθαρά βάρδια μετά από βάρδια.

Μια λίστα ελέγχου ρύθμισης που συχνά αποδίδει κατά τη διάρκεια της προσαρμογής:

• Εισάγετε ακριβή δεδομένα πινακίδας του κινητήρα (τάση, ρεύμα, συχνότητα, ταχύτητα και συντελεστή ισχύος αν ο οδηγός το ζητήσει)

• Επιλέξτε μια λειτουργία ελέγχου που ταιριάζει με το προφίλ φορτίου (ανεμιστήρας/αντλία, σταθερή ροπή ή υψηλή δυναμική)

• Ρυθμίστε την επιτάχυνση/επιβράδυνση με βάση την αδράνεια και τις ικανότητες φρεναρίσματος αντί για προσωπικές προτιμήσεις

• Επιλέξτε μια συχνότητα φορέα που αντικατοπτρίζει τόσο τις προσδοκίες θορύβου όσο και την θερμική περιθώριο

• Επαληθεύστε τις πρακτικές γείωσης, τον τύπο καλωδίου και το μήκος καλωδίου πριν κυνηγήσετε διαλείποντα ή «φαντάσματα» σφάλματα.

Ένα παραγωγικό νοητικό μοντέλο είναι να αντιμετωπίσουμε το VFD ως ένα σύστημα δρομολόγησης ενέργειας με τρία σαφή καθήκοντα: σχήμα εισόδου ενέργειας από την πλευρά γραμμής, αποθήκευση ενέργειας στο DC link και ρύθμιση ρεύματος κινητήρα στην πλευρά εξόδου. Όταν αυτή η ροή παρακολουθείται, επαναλαμβανόμενα προβλήματα, υπερτάσεις DC, αδύναμη ροπή σε χαμηλές ταχύτητες, ενοχλητικά σφάλματα και πρώιμη γήρανση εξαρτημάτων, τείνουν να γίνονται πιο εύκολα κατανοητά, δοκιμάσιμα και διορθώσιμα.

Κατηγοριοποίηση VFDs

Με αρχιτεκτονική σταδίου ισχύος

Οι μετατροπείς VSI χρησιμοποιούνται ευρέως σε βιομηχανικά συστήματα λόγω της απλότητας και πρακτικότητάς τους. Ο μετατροπέας μετατρέπει την εναλλασσόμενη εισαγωγή σε μια DC γραμμή μέσω γέφυρας διόδων ή ενεργού εμπρός άκρου, και στη συνέχεια χρησιμοποιεί ένα μετατροπέα για να παράγει ηλεκτρική ενέργεια μεταβλητής συχνότητας και μεταβλητής τάσης για τον κινητήρα. Μεγάλες χωρητικότητες DC βοηθούν στη διατήρηση σταθερού τροφοδοτικού και στη μείωση της διακύμανσης της τάσης που προκαλείται από αλλαγές φορτίου.

Στη καθημερινή εκκίνηση, αυτή η αρχιτεκτονική τείνει να είναι συγχωρητική σε κοινά φορτία μεταβλητής ροπής όπως αντλίες και ανεμιστήρες, γι' αυτό συχνά αφήνει καλή πρώτη εντύπωση στον τομέα.

Ταυτόχρονα, ο συνδυασμός μιας σφιχτής γραμμής μεταφοράς και γρήγορων άκρων εναλλαγής μπορεί να αυξήσει το dv/dt στα ακροδέκτες του κινητήρα, και αυτή η πραγματικότητα γίνεται δύσκολο να αγνοηθεί όταν οι αγωγοί του κινητήρα γίνονται μεγάλοι ή όταν οι παλαιότερες μονώσεις έχουν ήδη ζωή σε δανεικό χρόνο.

Κοινές λεπτομέρειες παραγγελίας που αποφασίζουν τακτικά αν μια εγκατάσταση VSI φαίνεται καθαρή ή μπερδεμένη:

• Μήκος και δρομολόγηση καλωδίου κινητήρα

• Μέθοδος γείωσης και ποιότητα σύνδεσης

• Στρατηγική φιλτραρίσματος dv/dt ή sine

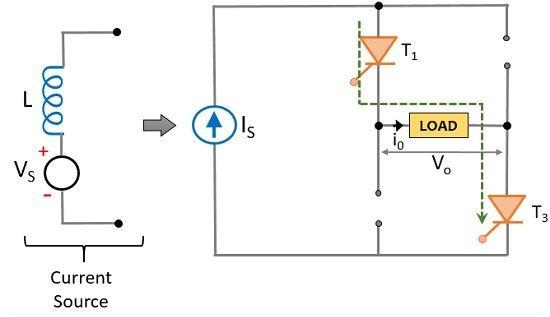

Οι επενδύσεις CSI παίρνουν διαφορετική θέση: ένα μεγάλο πηνίο στο DC link προωθεί το σύστημα προς σχετικά σταθερό DC ρεύμα, και η έξοδος διαμορφώνει το ρεύμα του κινητήρα ανάλογα. Σήμερα καθορίζονται λιγότερο συχνά, ωστόσο εμφανίζονται ακόμα σε περιβάλλοντα υψηλής ισχύος, μεσαίας τάσης και σκληρής χρήσης όπου η ελεγχόμενη συμπεριφορά ρεύματος ταιριάζει στο προφίλ κινδύνου και την κουλτούρα λειτουργίας της εγκατάστασης.

Στην πράξη, οι CSI τείνουν να ανταλλάσσουν την ευκολία με την προβλεψιμότητα. Το υλικό καταλαμβάνει μεγαλύτερο χώρο, ο χώρος διαμόρφωσης μπορεί να φαίνεται στενότερος, και το οικοσύστημα έτοιμων ανταλλακτικών και τεχνικών είναι μικρότερο από ό,τι αναμένουν οι περισσότερες ομάδες με VSI. Ωστόσο, για εφαρμογές που ευθυγραμμίζονται με τις δυνάμεις του CSI, η πιο σταθερή συμπεριφορά ρεύματος μπορεί να φαίνεται ανακουφιστική, ειδικά όταν η τοποθεσία εκτιμά τη συντηρητική ηλεκτρική καταπόνηση και τη διαρκή λειτουργία σε βάρος της συμπαγότητας.

Τυπικές εμπορικές υποχωρήσεις CSI που διαμορφώνουν πραγματικά έργα:

• Μεγαλύτερο φυσικό μέγεθος και υψηλότερη πολυπλοκότητα συστήματος

• Λιγότερες κύριες επιλογές υπηρεσιών και ανταλλακτικών

• Ισχυρή ευθυγράμμιση με συγκεκριμένες χρήσεις MV και βαρέων φορτίων

Οι συζητήσεις σχετικά με τις επενδύσεις συχνά εστιάζουν στον μετατροπέα, αλλά το μπροστινό μέρος είναι συχνά αυτό που αποφασίζει πώς συμπεριφέρεται το σύστημα στη μονάδα του εργοστασίου και κατά τη διάρκεια της πέδησης. Ένα μπροστινό μέρος διαδότη είναι απλό και οικονομικό, αλλά τραβάει μη-ημιτονοειδές ρεύμα εισόδου και συνήθως δεν μπορεί να επιστρέψει ενέργεια στο δίκτυο. Ένα AFE μπορεί να βελτιώσει τον παράγοντα ισχύος εισόδου, να μειώσει τις αρμονικές και να υποστηρίξει την επαναφορά.

Αυτή η διάκριση γίνεται επώδυνα προφανής σε διεργασίες με συχνές επιβραδύνσεις ή φόρτιση. Όταν μια μηχανή επανειλημμένα ενεργοποιείται λόγω υπερβολικού τάσης στο DC bus κατά τη διάρκεια γρήγορων σταματημάτων, είναι δελεαστικό να ρίξουμε την ευθύνη στη ρύθμιση, αλλά η δυσάρεστη αλήθεια είναι συχνά μια ασυμφωνία στην επεξεργασία ενέργειας: η ενέργεια επιστρέφει πιο γρήγορα από ότι το σύστημα μπορεί να την απορροφήσει ή να την επιστρέψει.

Επιλογές μπροστινού μέρους και επεξεργασίας ενέργειας που επιλέγονται συνήθως στο πεδίο:

• Μπροστινό μέρος διαδότη

• Ενεργό Μπροστινό Μέρος

• Αντιστάθμιση πέδησης / δυναμικός μετατροπέας πέδησης

• Μονάδα αναγέννησης ή λύσεις κοινής DC bus

• Μεγαλύτερη ράμπα επιβράδυνσης ευθυγραμμισμένη με την ανοχή διεργασίας

Ταξινόμηση κατά Μέθοδο Εναλλαγής και Διαμόρφωσης

Παλαιότεροι μετατροπείς μερικές φορές βασίζονται σε PAM ή προηγούμενες στρατηγικές διαμόρφωσης που σχετίζονται με κληρονομημένες ηλεκτρικές συσκευές και υλικό ελέγχου. Αυτά τα συστήματα εξακολουθούν να εμφανίζονται σε μακροχρόνια εξοπλισμένα, και μπορούν να λειτουργούν αξιόπιστα, μέχρι η υποστήριξη του κύκλου ζωής να αρχίσει να φαίνεται σαν μαντεψιά. Σε σύγκριση με τις σύγχρονες προσεγγίσεις PWM, συνήθως υπολείπονται σε αποδοτικότητα, ακουστική συμπεριφορά και ελέγξιμοτητα.

Από την προοπτική συντήρησης, το συναισθηματικό «σημείο πίεσης» σπάνια είναι η απόδοση, είναι η αβεβαιότητα. Όταν τα ανταλλακτικά γίνονται σπάνια και η τεκμηρίωση είναι ελλιπής, ο προγραμματισμός εκσυγχρονισμού τείνει να εστιάζει στη μετανάστευση προς σύγχρονους μετατροπείς PWM ενώ παραμένει σεβαστός στους υπάρχοντες κινητήρες, καλώδια και περιορισμούς διεργασίας.

Το PWM είναι η σύγχρονη προεπιλογή διότι προσφέρει ευέλικτο έλεγχο της τάσης και της συχνότητας και υποστηρίζει τους τρόπους ελέγχου που οι περισσότερες ομάδες αναμένουν σήμερα. Το space-vector PWM χρησιμοποιείται εκτενώς διότι βελτιώνει τη χρησιμοποίηση του DC-bus και μπορεί να μειώσει την αρμονική παραμόρφωση στο ρεύμα του κινητήρα.

Μια λειτουργική λεπτομέρεια που οι έμπειροι τεχνικοί μαθαίνουν να χειρίζονται με ταπεινότητα είναι ότι η ποιότητα του PWM waveform έρχεται πάντα με ένα κόστος. Το καθαρότερο ρεύμα συνήθως απαιτεί περισσότερη δραστηριότητα διακόπτη, και αυτό αυξάνει τις απώλειες εναλλαγής και τη θερμική φόρτιση. Τα καλύτερα αποτελέσματα προέρχονται συνήθως από την εξισορρόπηση της συχνότητας φορέα, του θερμικού περιθωρίου και των στόχων ακουστικού θορύβου παρά από την καταδίωξη της καλύτερης ρύθμισης.

Κοινές ρυθμίσεις παραμέτρων PWM που ανταλλάσσονται τακτικά μεταξύ τους:

• Συχνότητα φορέα

• Θερμικό περιθώριο και ικανότητα ψυγείου/ανεμιστήρα

• Προσδοκίες ακουστικού θορύβου

• Ράβδος ρεύματος κινητήρα και ανοχές ράβδου ροπής

Η αύξηση της συχνότητας φορέα συχνά μειώνει την ράβδο ρεύματος και μπορεί να μετατοπίσει τον θόρυβο εναλλαγής πάνω από την πιο ευαίσθητη ακουστική περιοχή. Σε κατειλημμένους χώρους, αυτή η αλλαγή μπορεί να φαίνεται ως ανακούφιση, και σε ορισμένες μηχανές βελτιώνει άμεσα την αντιληπτή ποιότητα προϊόντος.

Ο περιορισμός είναι η διαχείριση θερμότητας. Η υψηλότερη συχνότητα εναλλαγής αυξάνει τις απώλειες του μετατροπέα, και αυτό μπορεί να πιέσει τον μετατροπέα προς υποκαταγραφή, ισχυρότερη ροή αέρα στο περίβλημα ή μεγαλύτερο μέγεθος πλαισίου. Πολλές καταγγελίες πεδίου που εμφανίζονται ως «μυστηριώδη υπερθέρμανση» γίνονται πολύ λιγότερο μυστήριες μόλις αξιολογηθούν μαζί η συχνότητα φορέα, η περιβαλλοντική θερμοκρασία, οι περιορισμοί του περιβλήματος και ο κύκλος λειτουργίας.

Θεραπείες που σχετίζονται με τη θερμότητα που χρησιμοποιούνται συχνά για να σταθεροποιήσουν τις ρυθμίσεις υψηλής συχνότητας φορέα:

• Μείωση της συχνότητας φορέα σε ρεαλιστικό επίπεδο για τον κύκλο λειτουργίας

• Υποκαταγραφή του ρεύματος εξόδου και αναθεώρηση των προσδοκιών υπερφόρτωσης

• Βελτιώστε τον αερισμό της θήκης ή τη διαδρομή ψύξης

• Μετακομίστε σε μεγαλύτερο μέγεθος πλαισίου δίσκου

Οι μετατροπείς ταχύτητας μέσης τάσης (VFDs) συχνά χρησιμοποιούν τοπολογίες πολλαπλών επιπέδων για να μειώσουν τα βήματα τάσης και να βελτιώσουν την ποιότητα του μορφώματος. Συσκευές ευρέως φάσματος όπως το SiC και το GaN μπορούν να αλλάζουν κατάσταση πιο γρήγορα και πιο αποδοτικά, κάτι που μπορεί να φαίνεται σαν τεχνική επιτυχία, μέχρι οι γρήγορες ακμές να αυξήσουν το στρες dv/dt και την ηλεκτρομαγνητική παρεμβολή σε σχεδιασμούς που δεν εκτελούνται με πειθαρχία.

Ένας πρακτικός τρόπος να το σκεφτείτε είναι ότι η ταχύτερη εναλλαγή μπορεί να βελτιώσει την ελέγξιμότητα, ενώ ταυτόχρονα καθιστά τις λεπτομέρειες εγκατάστασης πιο ορατές. Όταν τα ρουλεμάν του κινητήρα δείχνουν πρώιμη φθορά ή όταν οι αισθητήρες αρχίζουν να συμπεριφέρονται θορυβωδώς, η αιτία είναι συχνά η κοινή τάση και η πρακτική καλωδίωσης/γήρανσης παρά οποιαδήποτε ανεπάρκεια στον αλγόριθμο ελέγχου.

Στοιχεία εγκατάστασης και μετριασμού που συχνά καθορίζουν τα αποτελέσματα με γρήγορες ακμές:

• Επιλογή καλωδίου κινητήρα και προσέγγιση θωράκισης

• Τοπολογία γείωσης και σύνδεσης

• Φίλτρα εξόδου dv/dt ή φίλτρα ημιτονοειδούς

• Μετριασμός ρεύματος ρουλεμάν

• Σχέδιο επίγνωσης EMI και διαχωρισμός καλωδίωσης σήματος/ισχύος

Ταξινόμηση με βάση τη φιλοσοφία ελέγχου

Ο έλεγχος V/Hz διατηρεί μια σχέση τάσης προς συχνότητα που κρατά τον μαγνητισμό του κινητήρα σε λειτουργικό εύρος. Είναι απλός, σταθερός σε πολλές εγκαταστάσεις και χρησιμοποιείται ευρέως σε φορτία μεταβλητού ροπής όπως είτε ανεμιστήρες είτε φυγοκεντρικές αντλίες.

Αυτή η προσέγγιση τείνει να υπερέχει όταν η διαδικασία δεν ζητά σφιχτό έλεγχο ροπής σε πολύ χαμηλές ταχύτητες. Στο πεδίο, συχνά πετυχαίνει γιατί μειώνει την προσπάθεια ρύθμισης και lowers τον κίνδυνο ταλάντωσης κατά την οποία προκαλούνται από λανθασμένες παραμέτρους του κινητήρα. Η παραχώρηση είναι μέτρια δυναμική αντίδραση, ειδικά κατά τις ταχείες αλλαγές φορτίου όπου η διαδικασία ζητά και η κίνηση ανταγωνίζεται αργότερα.

Ο έλεγχος διανυσμάτων ξεχωρίζει τα στοιχεία που παράγουν ροπή και τα στοιχεία που παράγουν ροή εκτιμώντας ή μετρώντας τις καταστάσεις του κινητήρα. Ο έλεγχος διανυσμάτων χωρίς αισθητήρες μπορεί να αποδώσει εντυπωσιακά χωρίς έναν κωδικοποιητή, αλλά εξαρτάται σε μεγάλο βαθμό από ακριβή δεδομένα του κινητήρα και εύλογες σταθερές συνθήκες λειτουργίας. Ο κλειστού βρόχου έλεγχος διανυσμάτων προσθέτει έναν κωδικοποιητή ή έναν διαλύτη, συνήθως βελτιώνοντας τη συμπεριφορά ροπής χαμηλής ταχύτητας, την ακρίβεια και την αντίδραση σε μεταβατικές συνθήκες.

Στην πράξη, πολλές προβλήματα ελέγχου διανυσμάτων ανατρέχουν στις παραμέτρους παρά στη θεωρία. Οι καταχωρίσεις της πινακίδας ταυτότητας συχνά αποτελούν σημείο εκκίνησης, όχι τερματισμό. Μια σύντομη δοκιμή ταυτοποίησης, λογικές επιλογές βασικής συχνότητας και ρεαλιστικοί περιορισμοί ρεύματος συχνά μεταμορφώνουν μια κίνηση που φαίνεται μαλακή σε μία που διατηρεί ταχύτητα και ροπή με τρόπο που μπορούν να εμπιστευτούν οι χειριστές.

Στοιχεία ρύθμισης ελέγχου διανυσμάτων που συχνά αποφασίζουν την απόδοση:

• Επιβεβαιωμένα δεδομένα πινακίδας ταυτότητας του κινητήρα

• Αποτελέσματα ID κινητήρα / autotune και η πειστικότητα τους

• Επιλογή βασικής συχνότητας σύμφωνα με το σχέδιο του κινητήρα

• Περιορισμοί ρεύματος και περιορισμοί ροπής ευθυγραμμισμένοι με τη μηχανική

Ο DTC ρυθμίζει την ροπή και τη ροή πιο άμεσα, επιτρέποντας πολύ γρήγορη αντίδραση ροπής σε εφαρμογές με απότομες μεταβάσεις και απαιτητική συμπεριφορά ροπής.

Το σημείο απόφασης σπάνια είναι μόνο η ταχύτητα απόκρισης; είναι το πώς το μηχανικό σύστημα αντέχει αυτή την απόκριση. Μια κίνηση που μπορεί να αλλάξει ροπή σχεδόν αμέσως μπορεί επίσης να διεγείρει ταλαντώσεις αν οι κλίμακες και οι περιορισμοί έχουν ρυθμιστεί επιθετικά. Οι πιο robust ρυθμίσεις αντιμετωπίζουν τον κινητήρα, την σύνδεση, τον κιβωτισμό και το φορτίο ως ένα ενδιάμεσο σύστημα, στη συνέχεια σχηματίζουν τα προφίλ επιτάχυνσης και τους περιορισμούς ροπής ώστε να ταιριάζουν σε αυτό που μπορεί να απορροφήσει η μηχανική χωρίς διαμαρτυρία.

Κατηγορίες με βάση την εφαρμογή

Οι γενικής χρήσης κινήσεις τονίζουν τη μεγάλη συμβατότητα και τα σύνολα χαρακτηριστικών που σέβονται το κόστος. Οι υψηλής απόδοσης κινήσεις παρέχουν συνήθως σφιχτότερο έλεγχο ρεύματος, πλουσιότερη ανατροφοδότηση και επιλογές I/O, υψηλότερη ικανότητα υπερφόρτωσης και πιο προηγμένη διάγνωση.

Μια πληροφορία επιλογής που επαναλαμβάνεται σε πραγματικά έργα είναι ότι οι χαρακτηριστικές υψηλής απόδοσης προσφέρουν μεγαλύτερη αξία μόνο όταν η διαδικασία απαιτεί επαναληψιμότητα κάτω από παρεμβολές, όχι απλώς όταν η αξιολόγηση του κινητήρα είναι μεγάλη. Πολλά μεγάλα συστήματα ανεμιστήρων λειτουργούν ομαλά με τον γενικής χρήσης V/Hz, ενώ μικρότερα συστήματα για έλεγχο τάσης, ευθυγράμμιση ή σφιχτό έλεγχο ταχύτητας συχνά ωφελούνται από τον έλεγχο διανυσμάτων και την ικανότητα ανατροφοδότησης.

Τυπικοί διαχωριστές μεταξύ κατηγοριών κίνησης σε συζητήσεις προμηθείας:

• Ικανότητα υπερφόρτωσης και πολυπλοκότητα θερμικού μοντέλου

• Υποστήριξη συσκευών ανατροφοδότησης (κωδικοποιητής/διαλύτης)

• Βάθος διάγνωσης και εργαλεία παρακολούθησης/καταγραφής

• Ευελιξία I/O και δυνατότητες ολοκλήρωσης

Οι εφαρμογές άξονα απαιτούν υψηλή ικανότητα ηλεκτρικής συχνότητας, σταθερό έλεγχο ταχύτητας και προσεκτική διαχείριση της θέρμανσης του κινητήρα σε αυξημένες στροφές. Αυτές οι κινήσεις συχνά τονίζουν την ταχεία απόδοση εναλλαγής και τις εξειδικευμένες λειτουργίες προστασίας κινητήρα που προσαρμόζονται σε άξονες.

Στην πράξη, η επιλογή οδήγησης τείνει να είναι πιο ομαλή όταν σέβεται το σύστημα μόνωσης του κινητήρα άξονα και τη στρατηγική των ρουλεμάν, παρά όταν εστιάζει στενά στην μέγιστη ταχύτητα. Όταν οι άξονες αποτυγχάνουν νωρίς, η ριζική αιτία είναι συχνά η θερμική διαχείριση, η λίπανση ή τα ηλεκτρικά ρεύματα στα ρουλεμάν, προβλήματα που μπορεί να είναι απογοητευτικά ακριβώς επειδή προσποιούνται ότι είναι θέματα ελέγχου.

Μηχανικές ελέγχοι που σχετίζονται με τους άξονες που συχνά αποτρέπουν δυσάρεστες εκπλήξεις:

• Καταλληλότητα μόνωσης κινητήρα για γρήγορες άκρες και υψηλή συχνότητα

• Προσέγγιση μείωσης ρευμάτων ρουλεμάν

• Θερμικά όρια σε όλο το προοριζόμενο εύρος ταχύτητας

• Υποθέσεις ψύξης και λίπανσης κάτω από πραγματικούς κύκλους εργασίας

Οι μονοφασικοί κινητήρες εισόδου είναι κοινοί σε ελαφριές βιομηχανικές και εμπορικές εφαρμογές, αλλά συχνά υποβιβάζονται επειδή το ρεύμα εισόδου αυξάνεται για την ίδια έξοδο ισχύος. Οι τριφασικοί κινητήρες εισόδου διανέμουν συνήθως το ρεύμα εισόδου πιο ομοιόμορφα και κλιμακώνονται πιο άνετα καθώς αυξάνεται η ισχύς.

Μια πρακτική λεπτομέρεια εγκατάστασης είναι ο σχεδιασμός χωρητικότητας ανάντη. Οι τυχαίες διακοπές και τα θερμαινόμενα καλώδια παρακολουθούνται συχνά σε υποεκτίμηση του ρεύματος εισόδου σε μονοφασικό μηχάνημα, σε παραβλέψεις της συμπεριφοράς εκκίνησης ή σε αγνοίες του πώς αλληλεπιδρούν οι αρμονικές με τις προστατευτικές συσκευές.

Σκέψεις ανάντη που συνήθως επηρεάζουν τα αποτελέσματα εγκατάστασης:

• Επιλογή μεγέθους διακόπτη/ασφάλειας και καμπύλη εκκίνησης

• Μεγέθυνση αγωγού και αύξηση θερμοκρασίας σε σωλήνα/καλάθι

• Συμπεριφορά εκκίνησης και προφόρτισης

• Επίδραση των αρμονικών στην προστασία και τον εξοπλισμό ανάντη

Λειτουργική Ορολογία

Για τους περισσότερους εναλλασσόμενους κινητήρες, η χρησιμοποιήσιμη ροπή σε ένα εύρος ταχύτητας προέρχεται από τον συντονισμό της τάσης με τη συχνότητα. Αυτός ο συντονισμός είναι στο κέντρο του τι κάνει ένα VFD, ακόμη και όταν η μέθοδος ελέγχου είναι εξελιγμένη. Ο υποκείμενος περιορισμός παραμένει ο ίδιος: η ροπή του κινητήρα πρέπει να παραμένει εντός λογικών ορίων για να αποφευχθεί η αδύνατη ροπή στη μία πλευρά και η υπερθέρμανση από την άλλη.

Ένας πρακτικός τρόπος να ερμηνεύσουμε την "VVVF" είναι ως υπενθύμιση της φυσικής του κινητήρα και όχι ως εμπορική ετικέτα. Όταν αντιμετωπίζουμε αδύνατη ροπή ή απρόβλεπτη θέρμανση, η σαφήνεια προέρχεται συχνά γρήγορα από τον έλεγχο εάν η εντολή τάσης, η εντολή συχνότητας και τα όρια ρεύματος πραγματικά ταιριάζουν με το λειτουργικό σημείο και την ζήτηση φορτίου του κινητήρα.

CVCF περιγράφει ρυθμιζόμενους πηγές ισχύος σχεδιασμένους να διατηρούν σταθερή τάση και συχνότητα, παρόμοιο στην πνευματική του διάσταση με τη διαδικασία παροχής ρεύματος από δημόσιες υπηρεσίες. Αυτό το μοντέλο δεν προσανατολίζεται στην αλλαγή ταχύτητας του κινητήρα.

Όταν ο στόχος είναι ο έλεγχος ταχύτητας, το CVCF τείνει να απομακρύνει τη σκέψη στη λάθος κατεύθυνση. Ο έλεγχος ταχύτητας στηρίζεται σε μεταβλητή συχνότητα, και η σταθερή συμπεριφορά ροπής συνήθως ακολουθεί όταν η τάση ελέγχεται παράλληλα με τη συχνότητα υπό τους περιορισμούς του κινητήρα και της εφαρμογής.

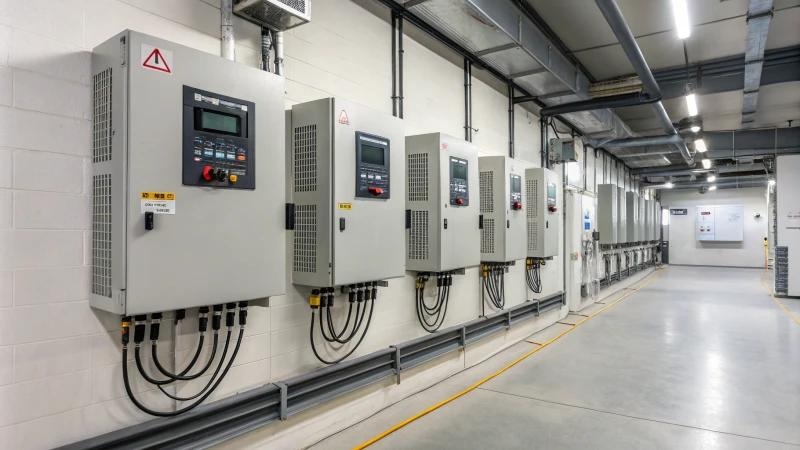

Τρόποι Ελέγχου για Βαθμό Χαμηλής Τάσης VFDs

Γιατί η Λειτουργία Ελέγχου συνεχίζει να διαμορφώνει τα πραγματικά αποτελέσματα σε σύγχρονες μονάδες χαμηλής τάσης

Οι σύγχρονες μονάδες χαμηλής τάσης, γενικής χρήσης VFDs (συνήθως τάξης 380–690 VAC, περίπου 0.75–400 kW, με έξοδο 0–400 Hz) συχνά φαίνονται παρόμοιες από την πλευρά του υλικού, γεγονός που μπορεί να οδηγήσει τις ομάδες να περιμένουν παρόμοια συμπεριφορά στο μηχάνημα. Στο πεδίο, η διαφορά εμφανίζεται γρήγορα: η λειτουργία ελέγχου καθορίζει σε μεγάλο βαθμό πώς νιώθει η μονάδα όταν η διαδικασία γίνεται δυσάρεστη, σε κρύες εκκινήσεις, βήματα φορτίου, μακρές καλωδιώσεις, οριακούς κινητήρες και χειριστές που δεν παρακολουθούν τη ρύθμιση.

Αυτό που τελικά επηρεάζει η στρατηγική ελέγχου δεν είναι αφηρημένο; γίνεται ένα σύνολο χαρακτηριστικών ημέρας σε ημέρα που παρατηρούν η συντήρηση και η παραγωγή.

Ικανότητα ροπής χαμηλής ταχύτητας; ακριβής συγκράτηση ταχύτητας; μεταβατική αντίδραση σε βήματα φορτίου; ηχητική θόρυβος; αρμονική παραμόρφωση; θέρμανση κινητήρα/θερμικό στρες; ευαισθησία στην απόκλιση παραμέτρων; ευαισθησία στην ποιότητα εκκίνησης.

Στην πράξη, η καλύτερη λειτουργία είναι συνήθως αυτή που πληροί τις απαιτήσεις ροπής και ανταπόκρισης ενώ παραμένει σταθερή σε αλλαγές θερμοκρασίας, μεταβολές φορτίου και μη ιδανικές συνθήκες λειτουργίας. Λειτουργίες που αποδίδουν καλά μόνο κατά τη διάρκεια επιδείξεων μπορεί αργότερα να δημιουργήσουν προβλήματα εάν εμφανιστούν συνεχείς ρυθμίσεις, παράπονα για θόρυβο ή ασταθή συμπεριφορά μετά την αντικατάσταση του κινητήρα ή τις αλλαγές του συστήματος.

Γενιά 1: SPWM με Στατική V/Hz (Μηχανιστικά Έλεγχος)

Ο μηχανιστικός έλεγχος διατηρεί έναν περίπου σταθερό λόγο V/Hz έτσι ώστε η ροή του αέρα του κινητήρα να παραμένει κοντά σε επιθυμητό επίπεδο καθώς αλλάζει η συχνότητα. Με το ημιτονοειδές PWM (SPWM), η υλοποίηση είναι απλή, το κόστος είναι φιλικό και η συμπεριφορά είναι συνήθως σταθερή όταν το φορτίο είναι ομαλό και το χρησιμοποιήσιμο εύρος ταχύτητας δεν είναι ακραίο.

Σε χαμηλή συχνότητα, η εντολή τάσης του στάτη είναι εγγενώς μικρή. Αυτό καθιστά την πτώση της αντίστασης του στάτη (I·Rs) αναλογικά μεγάλη σε σχέση με την εφαρμοσμένη τάση, με αποτέλεσμα η ροή να πέφτει κάτω από το επιθυμητό επίπεδο. Το αποτέλεσμα δεν είναι διακριτικό: η ικανότητα ροπής μειώνεται, ο κινητήρας μπορεί να κολλήσει υπό φορτίο, και ορισμένες μηχανές αναπτύσσουν ένα δυσάρεστο «έξαψη» ή ταλάντωση που οι χειριστές ερμηνεύουν ως μηχανικό πρόβλημα.

Δύο πρόσθετες επιδράσεις συχνά επιδεινώνουν την απογοήτευση κοντά στην μηδενική ταχύτητα: η νεκρή χρονική διάρκεια του μετατροπέα και οι πτώσεις τάσης των ημιαγωγών. Αυτές οι απώλειες μειώνουν περαιτέρω την αποτελεσματική τάση στα τερματικά του κινητήρα, που είναι ένας από τους λόγους για τους οποίους δύο μετατροπείς με την ίδια ονομαστική ισχύ kW μπορούν να συμπεριφέρονται αισθητά διαφορετικά κατά τη διάρκεια της αργής κίνησης και της τοποθέτησης.

Οι εγκαταστάσεις που παραμένουν σε έλεγχο διανύσματος αλλά θέλουν ακόμα ανεκτή συμπεριφορά χαμηλής ταχύτητας τείνουν συχνά να προσθέτουν αρκετές πρακτικές ρυθμίσεις. Καθεμία μπορεί να βοηθήσει, και καθεμία μπορεί επίσης να δημιουργήσει νέο τρόπο αποτυχίας αν πιεστεί υπερβολικά.

• Ανύψωση τάσης / Αντιστάθμιση IR: προσθέτει επιπλέον τάση χαμηλής συχνότητας για να αντισταθμίσει την I·Rs; βελτιώνει την ροπή εκκίνησης, αλλά επιθετικές ρυθμίσεις μπορούν να προκαλέσουν υπερ-ροή στον κινητήρα και να αυξήσουν τη θέρμανση.

• Αντιστάθμιση ολίσθησης: προσθέτει συχνότητα ως συνάρτηση του ρεύματος φορτίου για να μειώσει την πτώση ταχύτητας του κινητήρα επαγωγής; μπορεί να σφίξει τους μεταφορείς και τους αναμικτήρες, ωστόσο μπορεί να προκαλέσει κυνήγι όταν οι μηχανικές παράμετροι είναι ελαστικές ή η ανάδραση ρεύματος είναι θορυβώδης.

• Πολυδιάστατες καμπύλες V/f: χρησιμοποιεί διακεκομμένη διαμόρφωση V/f αντί για μία μόνο ευθεία γραμμή; μπορεί να κάνει μια προβληματική ζώνη ταχύτητας να συμπεριφέρεται, ενώ δεν επηρεάζει σχεδόν καθόλου αλλού.

• +Διαμόρφωση κλίσεων και όρια ρεύματος: ρυθμίζει τη συμπεριφορά επιτάχυνσης/ανακοπής και περιορισμού; συχνά αποτρέπει τις ενοχλητικές διακοπές σε φορτία υψηλής αδράνειας με πιο αξιόπιστο τρόπο από έναν μόνο «μαγικό» ρυθμιστή αντιστάθμισης.

Όταν η εφαρμογή απαιτεί ισχυρή ροπή σε πολύ χαμηλή ταχύτητα, συχνές αντιστροφές ή καθαρούς περιορισμούς ροπής, ο έλεγχος διανύσματος τείνει να μετατρέπεται σε έναν κύκλο μικρών βελτιώσεων που ποτέ δεν φαίνονται ολοκληρωμένες. Η μηχανή μπορεί να λειτουργεί αποδεκτά μετά την προθέρμανση και την σταθερή φόρτιση, και στη συνέχεια να χάνει τη σταθερότητά της μετά από αλλαγές θερμοκρασίας, αντικαταστάσεις κινητήρα ή αλλαγές μήκους καλωδίου, ακριβώς ο τύπος μεταβλητότητας που κάνει τους τεχνικούς να αμφισβητούν τη ρύθμιση ακόμη κι αν φαίνεται σωστή στα χαρτιά.

Γενιά 2: SVPWM με Ενισχυμένο Έλεγχο Διανύσματος

Η διαμόρφωση διαστήματος διανύσματος PWM (SVPWM) χρησιμοποιεί πιο αποδοτικά τους διακόπτες του μετατροπέα από ότι η παραδοσιακή SPWM. Το πρακτικό αποτέλεσμα είναι υψηλότερη χρησιμοποίηση DC-bus και χαμηλότερη αρμονική παραμόρφωση για τον ίδιο εξοπλισμό, που συνήθως μεταφράζεται σε περισσότερη χρησιμοποιήσιμη βασική τάση, πιο ομαλό ρεύμα και συχνά λιγότερο θόρυβο και θέρμανση του κινητήρα.

Όταν το SVPWM συνδυάζεται με ανάδραση ρεύματος και αντιστάθμιση τάσης/ροής χαμηλής ταχύτητας, πολλοί έλεγχοι διανύσματος φαίνονται λιγότερο «μαλακοί» σε χαμηλές ταχύτητες και διατηρούν την ταχύτητα πιο πειστικά υπό μέτριες αλλαγές φορτίου. Για τις ομάδες που θέλουν καλύτερη συμπεριφορά χωρίς να αλλάξουν την κουλτούρα επιτόπιας ρύθμισης, αυτή η σταδιακή βελτίωση μπορεί να είναι πραγματικά ελκυστική.

Ακόμα και με το SVPWM, ο έλεγχος διανύσματος δεν αποδεσμεύει πραγματικά τη ροή και την ροπή. Η απόκριση ροπής εξακολουθεί να μεσολαβείται μέσω της έμμεσης σχέσης ανάμεσα στην τάση, τη ροή και την ολίσθηση. Υπό δυναμικές απαιτήσεις, ο μετατροπέας συχνά αντιδρά αφού η κατάσταση του κινητήρα έχει ήδη μεταβληθεί, γεγονός που τείνει να φαντάζει πιο αργό από προσεγγίσεις που ρυθμίζουν άμεσα την ροπή. Γι' αυτό ο ενισχυμένος έλεγχος διανύσματος SVPWM συχνά θεωρείται ως μια refinement παρά ως μια ριζική αλλαγή για την υψηλής απόδοσης κίνηση.

Το SVPWM μπορεί να παράγει μετρήσιμα οφέλη ακόμη και αν οι αλλαγές δεν είναι τίποτα άλλο, αλλά οι μεγαλύτερες βελτιώσεις εμφανίζονται συνήθως μόνο μετά την αναθεώρηση των βασικών ρυθμίσεων, τις οποίες οι άνθρωποι κατανοητά βιάζονται να ολοκληρώσουν κατά την εκκίνηση.

Ρυθμίσεις που συχνά καθορίζουν αν το SVPWM θα εμφανιστεί στην παραγωγή:

• Βασική συχνότητα

• Δεδομένα ονομασίας κινητήρα

• Ελάχιστη συχνότητα

• Αντιστάθμιση τάσης/IR

• Όρια ρεύματος.

Πολλές καταγγελίες που φέρουν την ένδειξη «αστάθεια χαμηλής ταχύτητας» παρακολουθούνται στην συντηρητική περιορισμένη ρεύματος ή σε λάθος παραμέτρους κινητήρα παρά στη μέθοδο PWM από μόνη της, κάτι που μπορεί να είναι μια ταπεινωτική ανακάλυψη κατά τη διάρκεια της διάγνωσης.

Γενιά 3: Έλεγχος Διανύσματος

Τι προσθέτει το FOC: Ξεχωριστοί χειρισμοί για την Ροπή και την Ροή

Ο έλεγχος διανύσματος μετατρέπει μετρημένα ρεύματα φάσης σε ένα περιστροφικό αναφοράς, ώστε να μπορεί να ρυθμιστεί ανεξάρτητα το ρεύμα που παράγει ροή και η ροπή που παράγεται, με τρόπο που μοιάζει με την ελέγξιμότητα κινητήρα DC. Σε αυτό το στάδιο, ο έλεγχος του κινητήρα αλλάζει από απλή συμπεριφορά ρύθμισης σε άμεσο και ακριβή έλεγχο του μετατροπέα. Το όφελος είναι ισχυρότερη ροπή χαμηλής ταχύτητας και ταχύτερη απόκριση, επειδή η ροπή γίνεται μια άμεσα διαχειριζόμενη μεταβλητή παρά παρενέργεια της ολίσθησης.

Χωρίς αισθητήρες ή Κλειστού Βρόχου Διανύσματος: Διαφορά που τη νιώθεις στη μηχανή

• Έλεγχος χωρίς αισθητήρες: εκτιμά τη θέση/ροή του rotor χρησιμοποιώντας τάση, ρεύμα και ένα μοντέλο κινητήρα; μειώνει την καλωδίωση και το κόστος; χρησιμοποιείται ευρέως στη γενική βιομηχανία; τείνει να δυσκολεύεται κοντά στην μηδενική ταχύτητα επειδή η αντίστροφη EMF είναι μικρή και τα σφάλματα μοντέλου γίνονται δυσανάλογα επιδραστικά.

• Έλεγχος κλειστού βρόχου: χρησιμοποιεί έναν κωδικοποιητή ή έναν διακόπτη θέσης; παρέχει σταθερή ροπή μηδενικής ταχύτητας και επαναληπτική δυναμική; συχνά επιλέγεται για ανυψωτικά μηχανήματα, περιστροφείς, ανελκυστήρες και ακριβή κίνηση; μπορεί να διευκολύνει την εκκίνηση λιγότερο αγχωτικά όταν η μηχανική είναι ευαίσθητη στις διακυμάνσεις ροπής.

Ευαισθησία Παραμέτρων: Η Ανταλλαγή που Ζείτε Μετά την Έναρξη

Η απόδοση του βέκτη εξαρτάται σε μεγάλο βαθμό από τις παραμέτρους του κινητήρα και την εκτίμηση της ροής. Διάφορες επιδράσεις μπορούν να μετατοπίσουν ήσυχα αυτές τις παραμέτρους κατά τη διάρκεια κανονικής λειτουργίας, και η μονάδα θα είναι τόσο σίγουρη όσο το μοντέλο της.

Πηγές παρέκκλισης και ασυμφωνίας που εμφανίζονται συχνά στην παραγωγή.

• Παρέκκλιση μόνιμου χρονικού σταθερού του rotor

• Αλλαγή της αντίστασης του στάτη λόγω θερμοκρασίας

• Μαγνητική κορεστικότητα σε υψηλότερο φορτίο

• Εμποδισμένη αντίσταση καλωδίων κινητήρα και επιδράσεις EMI

Ένα κοινό μοτίβο συμπτωμάτων εμφανίζεται όταν το σύστημα λειτουργεί ομαλά ενώ είναι κρύο και ελαφρώς φορτωμένο, αλλά αργότερα γίνεται λιγότερο σταθερό, πιο θορυβώδες ή ασυνεπές υπό υψηλή θερμοκρασία ή βαριά φόρτιση. Αυτές οι καταστάσεις συχνά οδηγούν είτε σε δυσπιστία προς τον έλεγχο του βέκτη είτε σε αυστηρότερες διαδικασίες ρύθμισης και αναγνώρισης παραμέτρων.

Πρακτικές Ρύθμισης που Συνήθως Παράγουν Σταθερότερες Εγκαταστάσεις

Σταθερές εγκαταστάσεις βέκτων συχνά μοιράζονται μερικές συνήθειες που δεν ακούγονται ελκυστικές αλλά αποτρέπουν μακρές συνεδρίες αποσφαλμάτωσης αργότερα.

• Επικυρώστε τα δεδομένα του κινητήρα υπό πραγματικές συνθήκες καλωδίωσης: το μήκος καλωδίου, οι αντιστάτες εξόδου, η γείωση και η διάταξη εγκατάστασης επηρεάζουν την εκτίμηση και το EMI με τρόπους που οι ρυθμίσεις σε πάγκο σπάνια αποτυπώνουν.

• Χρησιμοποιήστε αυτόματη ρύθμιση περιστροφής όταν είναι επιτρεπτό: η στατική ρύθμιση μπορεί να είναι καλή για βεντιλατέρ και αντλίες, αλλά η εργασία υψηλής ροπής σε χαμηλές ταχύτητες συχνά επωφελείται από την περιστροφική αναγνώριση.

• Ταιριάξτε το εύρος ελέγχου με τη μηχανική: οι υπερβολικά επιθετικοί βρόχοι ροπής μπορούν να ενθουσιάσουν τις συνδέσεις, το παιχνίδι και τις ταλαντώσεις; ελαφρώς πιο αργή αλλά καλά απορροφημένη συμπεριφορά συχνά αποδίδει καλύτερη απόδοση και λιγότερες παρεμβολές.

Ένας Πρακτικός Κανόνας για την Επιλογή της Λειτουργίας Χωρίς Υπερσκέψη

Αν η διαδικασία είναι ευαίσθητη στη ροπή χαμηλής ταχύτητας ή αναμένει γρήγορη αποκατάσταση από βήματα φορτίου, ο έλεγχος βέκτου συχνά μειώνει τον αριθμό δυσάρεστων εκπλήξεων αργότερα, αν και η προσπάθεια ρύθμισης αυξάνεται. Αν η διαδικασία ανέχεται την πτώση ταχύτητας και σπάνια λειτουργεί κοντά στη μηδενική ταχύτητα, οι σκαλώσιες συνήθως παρέχουν πιο σταθερή συμπεριφορά από μέρα σε μέρα με λιγότερους ρυθμιστές που μπορεί να διαταραχθούν.

Γενιά 4: DTC (Άμεσος Έλεγχος Ροπής)

Ο άμεσος έλεγχος ροπής εκτιμά τη ροή του στάτη και την ροπή στο πλαίσιο αναφοράς του στάτη και επιλέγει τις καταστάσεις εναλλαγής του μετατροπέα για να διατηρεί τη ροή και την ροπή εντός ταινιών ισοσταθμιστικής. Δεδομένου ότι αποφεύγει κάποια από τη δομή φωμένος-βρόχου που είναι τυπική για τις υλοποιήσεις FOC, μπορεί να παρέχει πολύ γρήγορη απόκριση ροπής και ισχυρή απόρριψη διαταραχών. Σε εφαρμογές όπου οι χειριστές παρατηρούν κάθε μείωση ροπής ως ελάττωμα προϊόντος ή αναστάτωση διαδικασίας, αυτή η απόκριση μπορεί να είναι πιο καθησυχαστική από ένα όμορφα ομαλό κύμα.

Πλεονεκτήματα που παρατηρούνται συχνά.

• Γρήγορη απόκριση ροπής κατά τις ξαφνικές μεταβολές φορτίου

• Ικανή ροπή χαμηλής ταχύτητας όταν η εκτίμηση παραμένει αξιόπιστη

• Μια συγκριτικά άμεση δομή που μπορεί να συμπεριφέρεται ανθεκτικά σε υψηλότερα επίπεδα ισχύος.

Κόστος και περιορισμοί που απαιτούν σχεδιασμό.

• Διακυμάνσεις ροπής και μεταβλητή συχνότητα εναλλαγής

• Η συμπεριφορά ισοσταθμιστικής μπορεί να δημιουργήσει ακουστό θόρυβο και παλμώσεις ροπής που ξεχωρίζουν σε συστήματα χαμηλής αδράνειας ή ακρίβειας.

Πολυπλοκότητα σχεδίασης EMI και θερμότητας: η μεταβλητή εναλλαγή περιπλέκει το σχεδιασμό φίλτρων και μπορεί να επιδεινώσει την ακουστική του κινητήρα αν δεν διαχειριστεί.

Εξάρτηση από την ποιότητα εκτίμησης: η αδυναμία παρατηρητή κοντά στη μηδενική ταχύτητα μπορεί να εμφανιστεί, παρόμοια με τον έλεγχο χωρίς αισθητήρες, αν και οι υλοποιήσεις διαφέρουν ευρέως ανά προμηθευτή.

Ο DTC συχνά ακτινοβολεί όταν οι παροδικές ροπές είναι πιο σημαντικές από την υπερ-ομαλή ροπή, και όπου η αντιστοιχία κινητήρα/μονάδας είναι διαστασιολογημένη και ενσωματωμένη με αυτή την προσδοκία. Στη βαριά βιομηχανία, η έλξη είναι συχνά λιγότερο σχετικά με τις μέγιστες προδιαγραφές και περισσότερο για την αποκατάσταση από διαταραχές με τρόπο που παραμένει συνεπής χωρίς εύθραυστη ρύθμιση.

Γενιά 5: Μετατροπή AC–AC Πλέγματος

Ένας μετατροπέας πλέγματος μετατρέπει την AC είσοδο απευθείας σε AC έξοδο χωρίς μια μεγάλη τράπεζα πυκνωτών DC-link. Αυτό αλλάζει την προσωπικότητα του συστήματος: μπορεί να βελτιώσει τον παράγοντα ισχύος εισόδου, να μειώσει τα ογκώδη στοιχεία αποθήκευσης ενέργειας και να επιτρέψει εγγενώς διευθυντική ροή ενέργειας. Ταυτόχρονα, αλλάζει τους περιορισμούς διαμόρφωσης, τις μεθόδους προστασίας και τις απαιτήσεις μεταστροφή, που τείνουν να αυξάνουν τον φόρτο συντονισμού μεταξύ του ελέγχου και της ισχύος υλικού.

Η μετατροπή πλέγματος απαιτεί προσεκτικά χρονισμένη αλλαγή για να αποφευχθεί η βραχυκύκλωση των φάσεων εισόδου ή η διακοπή των διαδρομών ρεύματος επαγωγής. Η επίτευξη σταθερής χωρίς αισθητήρα συμπεριφοράς και ισχυρού χαμηλής ταχύτητας ροπής απαιτεί συνήθως παρατηρητές υψηλής πιστότητας (ροπή, ροή, μερικές φορές ταχύτητα), γρήγορη υπολογιστική διαδικασία σε πραγματικό χρόνο, και περίπλοκη διαμόρφωση που μπορεί να συνδυάσει PWM με λογική απόφασης παρόμοια με υστερίσεις. Όταν γίνει σωστά, η απόκριση ροπής μπορεί να φτάσει σε συμπεριφορά κλίμακας χιλιοστού, αλλά το περιθώριο άνεσης στον μηχανικό σχεδιασμό είναι συχνά πιο στενό από ότι με τις παραδοσιακές οδήγηση μετατροπέων τάσης (VSI), γεγονός που μπορεί να κάνει τις ομάδες προσεκτικές εκτός αν τα οφέλη υπερκαλύπτουν σαφώς την προστιθέμενη πολυπλοκότητα.

• Περιορισμοί αναλογίας μεταφοράς τάσης: η πρακτική μέγιστη έξοδος τάσης είναι περιορισμένη σε σχέση με την είσοδο, γεγονός που μπορεί να μειώσει το περιθώριο ροπής υψηλής ταχύτητας εκτός αν το σύστημα σχεδιαστεί γύρω από αυτό.

• EMC και φίλτρανση: η αφαίρεση του DC link μεταφέρει το βάρος φιλτραρίσματος και μπορεί να περιπλέξει τη συμμόρφωση σε ηλεκτρικά θορυβώδεις περιβάλλοντα.

• Αντίκτυποι αξιοπιστίας: η αφαίρεση ηλεκτρολυτικών πυκνωτών μπορεί να βελτιώσει τη διάρκεια ζωής σε ορισμένα προφίλ καθήκοντος, αλλά ο μετατροπέας εισάγει πιο σύνθετες απαιτήσεις αλλαγής και προστασίας που μετατοπίζουν τον τόπο όπου μπορούν να συμβούν βλάβες.

Οι μετατροπείς πλέγματος δικαιολογούνται συνήθως όταν κυριαρχούν η δύο κατευθύνσεων ροή ενέργειας, η συμπαγότητα ή οι ανησυχίες για τη διάρκεια ζωής των πυκνωτών, και όταν ο χώρος μπορεί να υποστηρίξει την μηχανική και συντηρητική πολυπλοκότητα που ακολουθεί. Είναι πιο δύσκολο να δικαιολογηθούν όταν οι προτεραιότητες τείνουν προς τα γρήγορη ανάπτυξη, ευρεία εξοικείωση με την υπηρεσία, ή υψηλή ανοχή στην αβεβαιότητα παραμέτρων και τα δεδομένα του κινητήρα είναι «απολύτως καλά».

Σε αυτές τις γενιές, το μοτίβο παραμένει συνεπές: η απόδοση βελτιώνεται καθώς η ροπή και η ροή μετακινούνται από την αναδυόμενη συμπεριφορά σε ρητά ρυθμισμένες μεταβλητές. Η ανταλλαγή είναι ότι κάθε βήμα προς τα πάνω τείνει να βασίζεται περισσότερο σε μοντέλα, ποιότητα αίσθησης, πειθαρχία εκκίνησης και μηχανική συμβατότητα. Ένας οδηγός που είναι θεωρητικά ισχυρότερος μπορεί ακόμα να αποδώσει λιγότερο όταν τα δεδομένα του κινητήρα είναι λάθος, όταν το μηχανικό σύστημα ενισχύει τις παλινδρομήσεις, ή όταν η λειτουργία ξοδεύει χρόνο κοντά σε μια αδύναμη περιοχή ενός παρατηρητή.

Χαρακτηριστικά ενός VFD

Οι VFD τείνουν να κερδίζουν τη φήμη τους στην μετρημένη συμπεριφορά, όχι στη γλώσσα των φυλλαδίων. Αυτό που συνήθως καθορίζει τη συζήτηση, συχνά μετά από μερικές μακρές πρωινές εκκινήσεις μπροστά από έναν πίνακα, είναι πόσο σταθερά ο οδηγός αλλάζει την απόκριση του κινητήρα κατά την εκκίνηση, τις αλλαγές ταχύτητας και τη λειτουργία με μερικό φορτίο. Αυτές είναι οι στιγμές που οι κληρονομημένες προσεγγίσεις συνήθως ανταλλάσσουν ενέργεια, ομαλότητα ή διάρκεια ζωής εξοπλισμού.

Στην καθημερινή μηχανική εργασία, τα αποτελέσματα είναι πιο επαναλαμβανόμενα όταν η ηλεκτρική απόδοση και οι προσδοκίες διαδικασίας αντιμετωπίζονται ως μία μόνο σχεδιαστική αλυσίδα (όρια συστημάτων ισχύος, θερμικά όρια κινητήρα και δυναμική διαδικασίας συνδεδεμένα μεταξύ τους), αντί για δύο παράλληλες λίστας ελέγχου που συναντιούνται μόνο κατά την εκκίνηση.

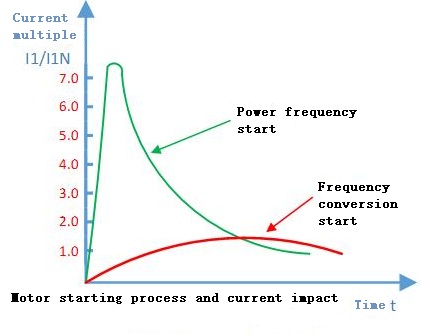

Απαλή Εκκίνηση και Χαμηλότερη Ηλεκτρική/Μηχανική Καταπόνηση

Ένα καθοριστικό χαρακτηριστικό ενός VFD είναι ο ελεγχόμενος επιταχυντής, ο οποίος υλοποιείται με τον συντονισμό τάσης και συχνότητας κατά τη διάρκεια της ανόδου. Με μια εκκίνηση σε όλη τη γραμμή, η ροπή εκκίνησης συνήθως κυμαίνεται γύρω από ~5–7 φορές την ονομαστική ροπή, και τα μειονεκτήματα εμφανίζονται γρήγορα.

Τυπικές παρενέργειες σε όλη τη γραμμή:

• Βύθιση τάσης

• Ενοχλητικές διακοπές

• Φθορά επαφών

• Κλονισμός ζεύξεων/ιμάντων/κιβωτίων ταχυτήτων.

Με μια ροή VFD, η ροπή εκκίνησης συχνά παραμένει πιο κοντά στο ~1.2–1.5 φορές την ονομαστική, αν και οι πραγματικοί αριθμοί εξαρτώνται ακόμα από το προφίλ φόρτωσης, τον χρόνο επιτάχυνσης και τις απαιτήσεις ροπής. Όταν ο αυξητικός χαρακτήρας της ροπής αποφεύγεται, οι άνθρωποι στο έδαφος συνήθως το αισθάνονται πριν καν κάποιος κάνει τους υπολογισμούς: λιγότερες τρομαγμένες ματιές στην κατάσταση του διακόπτη, λιγότερες επανακρατήσεις κατά τη διάρκεια της βάρδιας, και μια πιο ήρεμη καμπίνα ελέγχου κατά τις εκκινήσεις της Δευτέρας το πρωί.

Ο εξοπλισμός ανάντη επίσης ωφελείται από το πιο ήπιο ηλεκτρικό προφίλ. Η χαμηλότερη ροπή εκκίνησης μειώνει την κορυφαία καταπόνηση στους μετασχηματιστές, τις γεννήτριες και τους κοινόχρηστους τροφοδότες, και μειώνει την πιθανότητα άλλων ευαίσθητων φορτίων στην ίδια γραμμή να υποστούν μια γρήγορη υποτάση. Στην επίλυση προβλημάτων στον τομέα, αυτή είναι μια από αυτές τις αλλαγές που μειώνουν σιωπηλά την απογοήτευση: οι «τυχαίες» διακοπές σταματούν να είναι τυχαίες, και η συντήρηση σταματά να κυνηγά παροδικά συμπτώματα που είχαν τις ρίζες τους σε σκληρές εκκινήσεις.

Επειδή η ροπή μπορεί να διαχειριστεί ενώ η ταχύτητα αυξάνεται, ο οδηγός μπορεί να αποφύγει την απότομη αύξηση ροπής που συχνά παράγει η εκκίνηση απευθείας στη γραμμή. Αυτό εμφανίζεται ως πιο προβλέψιμη μηχανική συμπεριφορά, ειδικά σε μηχανές που έχουν ήδη διδάξει στην ομάδα λίγο ταπεινοφροσύνη.

Κοινές μηχανικές εκβάσεις όταν η ροπή είναι καλά διαμορφωμένη: μεγαλύτερη διάρκεια ζωής ιμάντα; λιγότερες αποτυχίες ζεύξης; μειωμένες τορσιακές ταλαντώσεις σε περιστροφικές αμαξοστοιχίες.

Σε πολλές εγκαταστάσεις, η πρακτική διάκριση δεν είναι αν το φορτίο εκκινεί μία φορά, αλλά αν εκκινεί με τον ίδιο τρόπο κάθε φορά. Τα φορτία με υψηλή τριβή αποκόλλησης, κολλώδη προϊόντα ή ψυχρά ρουλεμάν, συχνά ανταποκρίνονται καλύτερα όταν η κλίση ρυθμίζεται με πρόθεση αντί να μαντεύεται. Η σταθερή και προβλέψιμη συμπεριφορά εκκίνησης βελτιώνει την εμπιστοσύνη κατά την κανονική λειτουργία.

Μια κλίμακα επιτάχυνσης που είναι πολύ επιθετική μπορεί ακόμα να δημιουργήσει αιχμές ρεύματος και μηχανικό σοκ. Μια υπερβολικά αργή κλίση μπορεί να ωθήσει τον κινητήρα προς υπερθέρμανση σε χαμηλή ταχύτητα όταν η ψύξη με ανεμιστήρα είναι αδύναμη ή όταν η ζήτηση ροπής παραμένει αυξημένη.

Μια προσέγγιση εκκίνησης που συνήθως φαίνεται πιο σταθερή (και είναι πιο εύκολη να υπερασπιστεί αργότερα) είναι να ξεκινάμε με συντηρητική επιτάχυνση, και στη συνέχεια να την συντομεύουμε μόνο όταν η διαδικασία πραγματικά ωφελείται, παρακολουθώντας ένα μικρό σύνολο σημάτων που σπάνια λένε ψέματα:

Σήματα για παρακολούθηση κατά την ρύθμιση της κλίσης:

• Έξοδος ρεύματος οδήγησης

• Θερμοκρασία κινητήρα (ή θερμικό μοντέλο)

• Αλλαγές κραδασμών

• Συνοχή επαναλαμβανόμενης εκκίνησης

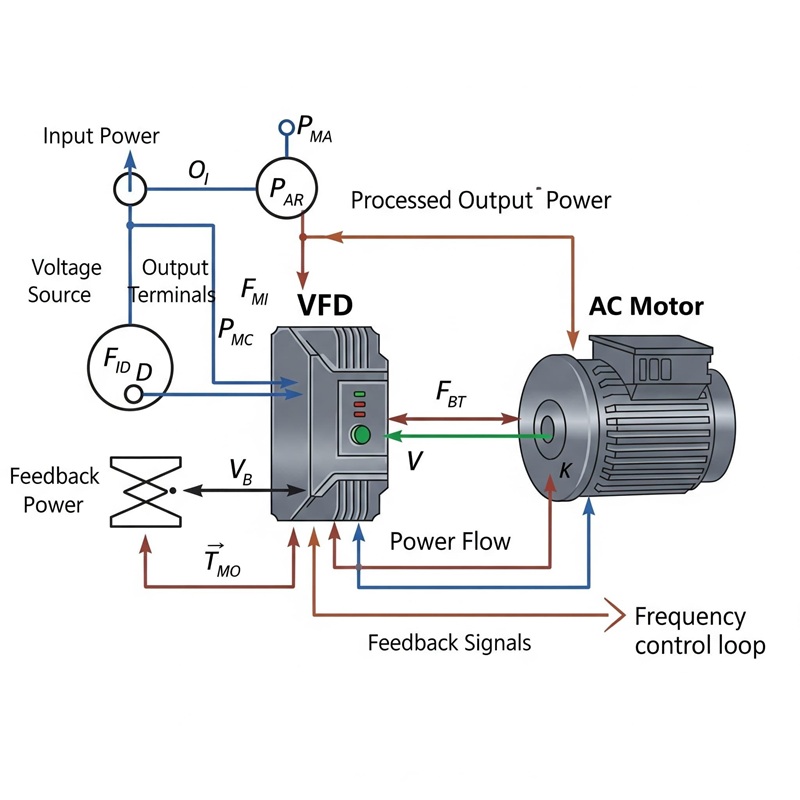

Έλεγχος ταχύτητας ευρείας κλίμακας, ομαλός μέσω μεταβολής συχνότητας

Ένα άλλο καθοριστικό χαρακτηριστικό είναι ο έλεγχος ταχύτητας χωρίς μηχανική ανακατασκευή. Αντί να αλλάζει τα ζεύγη πόλων ή να προσθέτει στάδια ταχυτήτων, ο VFD μεταβάλλει τη συχνότητα τροφοδοσίας. Για έναν κινητήρα επαγωγής, η συγχρονισμένη ταχύτητα και η ταχύτητα ρότορα εκφράζονται συνήθως ως:

n₀ = 60f / P

n = 60f(1 − S) / P

Όπου f είναι η συχνότητα, P είναι ο αριθμός των πόλων, και S είναι η ολίσθηση. Η μεταβολή του f επιτρέπει ομαλές μεταβάσεις ταχύτητας ενώ διατηρεί την ολίσθηση σε μια περιοχή που μπορεί να διαχειριστεί ο ελεγκτής. Στην πράξη, αυτό μεταφράζεται σε πιο σταθερή συμπεριφορά διαδικασίας: οι ταινίες μεταφοράς μπορούν να αντιστοιχούν σε ρυθμούς ανάντη/κατάντη, οι αντλίες μπορούν να παρακολουθούν τη ζήτηση, και οι ανεμιστήρες μπορούν να διατηρούν σημεία πίεσης χωρίς το κύκλωμα остановки-εκκίνησης που φθείρει και το υλικό και την υπομονή.

Ένα σημείο που μερικές φορές παραβλέπεται, μέχρι να γίνει προφανές από τα σκουπίδια ή την ανακατασκευή, είναι ότι ο ομαλός έλεγχος ταχύτητας δεν αφορά μόνο την ευκολία. Η μείωση της μεταβλητότητας της διαδικασίας συχνά μειώνει τις παρεμβάσεις των χειριστών, και μπορεί να περιορίσει τις απώλειες ποιότητας που ποτέ δεν εμφανίζονται στον μετρητή ενέργειας.

Ο έλεγχος VFD αποδίδει πιο καθαρά όταν η διαδικασία ξοδεύει πραγματικό χρόνο μακριά από την ονομαστική ταχύτητα. Αντί να λειτουργεί με πλήρη ταχύτητα και να απορρίπτει την περίσσεια μέσω περιορισμού ή απορρόφησης, το σύστημα μπορεί να λειτουργεί πιο κοντά σε αυτό που το φορτίο απαιτεί πραγματικά εκείνη τη στιγμή. Αυτό γενικά βελτιώνει τη σταθερότητα και μειώνει τη φθορά στα στοιχεία ελέγχου που αλλιώς ξοδεύουν τη ζωή τους για να παλεύουν με τη μηχανή.

Συγκροτήματα που συχνά βλέπουν λιγότερη φθορά όταν η ταχύτητα χρησιμοποιείται για έλεγχο:

• Βαλβίδες περιορισμού

• Ατμινοθάλαμοι εισόδου

• Διαδρομές παράκαμψης

• Μηχανικά φρένα που χρησιμοποιούνται για κατανόηση

Η ολίσθηση S είναι περισσότερη από μια μεταβλητή σε μια εξίσωση; αντικατοπτρίζει το πώς ο κινητήρας αναπτύσσει ροπή υπό φορτίο. Ο έλεγχος οδήγησης διαχειρίζεται την ολίσθηση έμμεσα συντονίζοντας την τάση και τη συχνότητα έτσι ώστε ο κινητήρας να μπορεί να παράγει ροπή χωρίς να αντλεί υπερβολικό ρεύμα.

Κατά την εκκίνηση, είναι χρήσιμο να εξετάσουμε τη ζήτηση ροπής σε όλο το φάσμα ταχυτήτων, όχι μόνο σε ένα άνετο σημείο μέσης ταχύτητας. Οι ρυθμίσεις που φαίνονται καλές σε μέση ταχύτητα μπορεί να γίνουν απογοητευτικές κοντά σε αιχμές ροπής χαμηλής ταχύτητας, και αυτή η απογοήτευση τείνει να προκύπτει τη λιγότερο βολική στιγμή, κατά τις ψυχρές εκκινήσεις, βαριές παρτίδες, ή μετά από μια αναστάτωση της διαδικασίας.

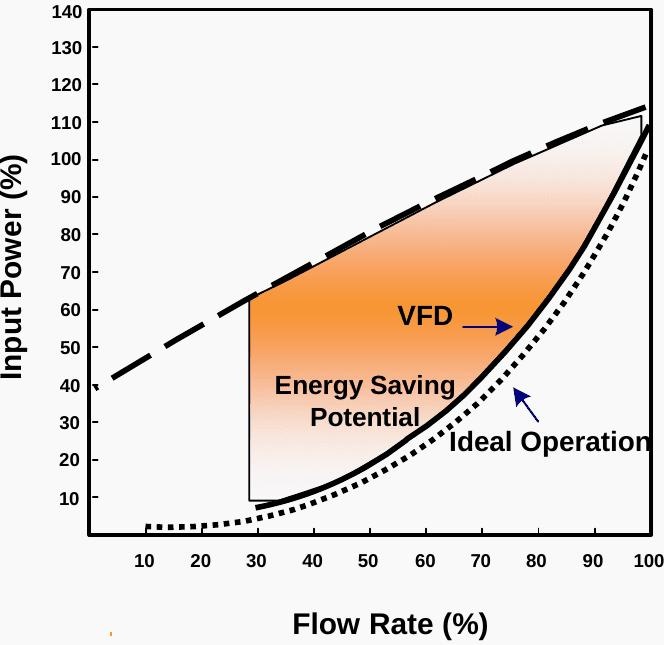

Υψηλό δυναμικό εξοικονόμησης ενέργειας σε φορτία μεταβαλλόμενης ροπής

Η μείωση ενέργειας είναι συχνά πιο ισχυρή σε φορτία μεταβαλλόμενης ροπής όπως οι ανεμιστήρες και οι φυγοκεντρικές αντλίες. Οι νόμοι αφετηρίας εξηγούν το σχήμα των εξοικονομήσεων:

Σχέσεις αφετηρίας:

• Ροή ∝ Ταχύτητα

• Πίεση/Κεφαλή ∝ Ταχύτητα²

• Ικανότητα ∝ Ταχύτητα³

Επειδή η ικανότητα κλιμακώνεται με τον κύβο της ταχύτητας, ακόμη και μετρίου μεγέθους μειώσεις ταχύτητας μπορούν να παράγουν μεγάλες μειώσεις ικανότητας. Αυτός είναι ο λόγος που οι βαλβίδες περιορισμού και οι ατμινοθάλαμοι εισόδου συχνά ακολουθούν τη μείωση ταχύτητας όταν η ζήτηση ποικίλλει: οι περιορισμοί διαχέουν ενέργεια ως απώλεια πίεσης, ενώ ο έλεγχος ταχύτητας μειώνει την ενέργεια που χρειάζεται το σύστημα να παράγει εξαρχής.

Σε λειτουργικά περιβάλλοντα, η διαφορά είναι συνήθως ορατή σε περισσότερες από μία θέσεις, το οποίο είναι ικανοποιητικό με έναν πολύ πρακτικό τρόπο επειδή ενισχύει ότι η στρατηγική ελέγχου κάνει αυτό που το μοντέλο προέβλεπε:

Κοινά λειτουργικά σημάδια μειωμένης ζήτησης σε χαμηλότερη ταχύτητα:

• Χαμηλότερη κατανάλωση kW

• Σιγανότερη λειτουργία

• Λιγότερη θερμότητα στο σύστημα

• Λιγότερες κλήσεις υπηρεσίας βαλβίδων και ατμινοθάλαμων

Από μια επαγγελματική άποψη, οι εξοικονομήσεις που διατηρούνται με την πάροδο του χρόνου τείνουν να προέρχονται από την αντιμετώπιση του VFD ως μέρος της στρατηγικής ελέγχου (ρυθμίσεις, όρια και ανατροφοδότηση), όχι ως ένα χειροκίνητο κουμπί ταχύτητας που παρέχει με τις συνήθειες και τις προτιμήσεις από βάρδια σε βάρδια. Όταν η οδήγηση είναι ενσωματωμένη με καθαρή λογική, έλεγχος πίεσης, ροής ή θερμοκρασίας με προστατευτικά μέτρα, τα αποτελέσματα συνήθως παραμένουν σταθερά ακόμη και καθώς οι χειριστές αλλάζουν.

Πολλά συστήματα λειτουργούν με μερικό φορτίο για τις περισσότερες ώρες λειτουργίας τους. Ένας μετατροπέας συχνότητας (VFD) ευθυγραμμίζει την ισχύ εισόδου του κινητήρα με την πραγματική ζήτηση αντί να αναγκάζει τη λειτουργία με πλήρη ταχύτητα και να “διαχειρίζεται προς τα κάτω” με απώλειες. Αυτό συχνά μειώνει την κατανάλωση ενέργειας ενώ παράλληλα ανακουφίζει την μηχανική καταπόνηση, διότι το σύστημα λειτουργεί με λιγότερη ταραχή, λιγότερη απώλεια θωράκισης και λιγότερες γρήγορες ταλαντώσεις ελέγχου που ενοχλούν τον εξοπλισμό και τους χειριστές εξίσου.

Ένας απλός τρόπος για να επικυρωθούν οι εξοικονομήσεις είναι να συγκρίνουμε την πραγματική ισχύ (kW) σε σταθεροποιημένα σημεία λειτουργίας πριν και μετά την εφαρμογή του ελέγχου ταχύτητας, αντί να στηριζόμαστε μόνο σε υποθέσεις που αναγράφονται στην ταμπέλα. Αυτή η συνήθεια μέτρησης πρώτα τείνει να αποτρέπει δυσάρεστες συζητήσεις αργότερα, ειδικά όταν οι καμπύλες του συστήματος, οι ελάχιστοι περιορισμοί ροής και η ρύθμιση ελέγχου μεταφέρουν το αποτέλεσμα.

Παράγοντες πεδίου που συνήθως μετακινούν τα αποτελέσματα μακριά από τις εκτιμήσεις βιβλίου:

• Σχήμα καμπύλης συστήματος

• Ελάχιστοι περιορισμοί ροής και κεφαλής

• Θέση αισθητήρων

• Ρύθμιση PID

• Συμπεριφορά παράκαμψης ή ανακυκλοφορίας

Χαρακτηριστικά VFD

Τα καθοριστικά χαρακτηριστικά ενός VFD μπορούν να συνοψιστούν σε τρία θεματικά σημεία προσανατολισμένα στο αποτέλεσμα, εκφρασμένα στην ίδια γλώσσα που χρησιμοποιούν οι άνθρωποι όταν αποφασίζουν αν η εγκατάσταση “λειτούργησε”:

(1) Πιο ήπιες εκκινήσεις με χαμηλότερο ρεύμα εκκίνησης και λιγότερη ηλεκτρική/μηχανική καταπόνηση.

(2) Ομαλή, ευρείας κλίμακας έλεγχο ταχύτητας μέσω μεταβολής συχνότητας με ελεγχόμενη συμπεριφορά ολίσθησης.

(3) Ισχυρή μείωση ενέργειας σε φορτία μεταβλητού ροπής λόγω της γρήγορης πτώσης της ισχύος καθώς μειώνεται η ταχύτητα.

Όταν αυτά τα θέματα εφαρμόζονται με πρακτική ρύθμιση και λογική ελέγχου που γνωρίζει τη διαδικασία, τα αποτελέσματα έχουν την τάση να είναι συνεπή σε διάφορες βάρδιες και εποχές, που είναι συχνά αυτό που επιθυμούν οι ομάδες: λιγότερες εκπλήξεις, λιγότερα γεγονότα διακοπής της γραμμής και απόδοση που διατηρείται σταθερή μετά την αποχώρηση της ομάδας του commissioning.

Συμπέρασμα

Η απόδοση του VFD εξαρτάται από πολύ περισσότερα από την αλλαγή της ταχύτητας του κινητήρα μόνο. Η σταθερή λειτουργία απαιτεί προσεκτό συντονισμό της συχνότητας, της τάσης, της ρύθμισης ρεύματος, των παραμέτρων του κινητήρα, των θερμικών συνθηκών και της συμπεριφοράς φορτίου. Διάφορες στρατηγικές ελέγχου εξισορροπούν την απόκριση ροπής, την αποδοτικότητα, τη σταθερότητα και την δυναμική απόδοση με βάση τις ανάγκες της εφαρμογής. Καθώς τα βιομηχανικά συστήματα απαιτούν υψηλότερη αποδοτικότητα, ακρίβεια και αξιοπιστία, η τεχνολογία VFD συνεχίζει να εξελίσσεται μέσω βελτιωμένων μεθόδων ελέγχου, συστημάτων προστασίας και σχεδίων ηλεκτρονικών ισχύος που υποστηρίζουν σύγχρονες εφαρμογές με κινητήρες.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί ένας VFD ρυθμίζει την τάση μαζί με τη συχνότητα αντί να αλλάζει μόνο τη συχνότητα;

Ένας VFD προσαρμόζει τόσο την τάση όσο και τη συχνότητα για να διατηρεί τη μαγνητική ροή του κινητήρα εντός ενός σταθερού εύρους λειτουργίας. Εάν η συχνότητα μειωθεί χωρίς κατάλληλη ρύθμιση της τάσης, η ροή εξασθενεί και η ικανότητα ροπής πέφτει απότομα, ειδικά σε χαμηλή ταχύτητα. Εάν η τάση παραμείνει υπερβολικά υψηλή για τη λειτουργούσα συχνότητα, ο κινητήρας μπορεί να τραβήξει υπερβολικό ρεύμα μαγνητισμού, αυξάνοντας τη θερμότητα και επιβαρύνοντας το σύστημα μόνωσης. Ο συντονισμός της τάσης και της συχνότητας επιτρέπει στον ελέγχο να διατηρεί χρηστική ροπή, σταθερή συμπεριφορά ρεύματος και προβλέψιμη θερμική απόδοση σε μεταβαλλόμενες συνθήκες φορτίου.

2. Γιατί πολλά προβλήματα VFD που ανιχνεύονται στους κινητήρες προέρχονται πραγματικά από την πλευρά εισόδου του ελέγχου;

Πολλά ζητήματα που αποδίδονται στους κινητήρες προκαλούνται πραγματικά από το πώς το στάδιο του ανωτάτου μετατροπέα αλληλεπιδρά με την ηλεκτρική προμήθεια. Οι τυπικοί διόδοι ανωτάτου μετατροπέα αντλούν μη ημιτονοειδές ρεύμα, που εισάγει αρμονικές και μπορεί να αποσταθεροποιήσει αδύναμα ηλεκτρικά συστήματα με υψηλή αντίσταση πηγής. Συμπτώματα όπως οι ενοχλητικές διακοπές, η θέρμανση του μετασχηματιστή, η αστάθεια τάσης ή οι διαρκείς ελαττωματικές συμπεριφορές προκύπτουν συχνά από τη σχέση μεταξύ του ελέγχου και του εισερχόμενου ηλεκτρικού συστήματος αντί από τον ίδιο τον κινητήρα. Στοιχεία του ελέγχου πλευράς εισόδου όπως οι αναδραστήρες γραμμής, οι χυτοί θόλοι DC και τα φίλτρα EMI προστίθενται συνήθως για να σταθεροποιήσουν αυτές τις αλληλεπιδράσεις.

3. Γιατί οι πυκνωτές DC-link θεωρούνται ένα από τα πιο καταπονημένα εξαρτήματα μέσα σε έναν VFD;

Οι πυκνωτές DC-link απορροφούν ρεύμα κυματισμού, σταθεροποιούν την τάση του λεωφορείου και αποθηκεύουν προσωρινά ενέργεια κατά τη διάρκεια ταχείων μεταβολών φορτίου. Με την πάροδο του χρόνου, η συνεχής θερμική καταπόνηση και η έκθεση σε ρεύμα κυματισμού υποβαθμίζουν σταδιακά την απόδοση της χωρητικότητας. Ένας ελεγκτής μπορεί να συνεχίσει να λειτουργεί ακόμα και όταν η χωρητικότητα επιδεινώνεται, γεγονός που μπορεί να καθιστά δύσκολο να παρατηρηθεί το πρόβλημα αρχικά. Τελικά, ο ελεγκτής γίνεται πιο ευαίσθητος σε πτώσεις τάσης, αναγεννητικές καταστάσεις και μεταβατικές μεταβολές φορτίου, συχνά προκαλώντας ανεξήγητες διακοπές ή αστάθεια στη συμπεριφορά πριν από την απόλυτη αποτυχία του πυκνωτή.

4. Γιατί η αύξηση της συχνότητας φορέα PWM βελτιώνει την ακουστική του κινητήρα αλλά αυξάνει την θερμική καταπόνηση μέσα στον ελέγχο;

Η υψηλότερη συχνότητα φορέα PWM παράγει ομαλότερο ρεύμα κινητήρα και μειώνει τον ακουστό θόρυβο μετατοπίζοντας τα αρμονικά της εναλλαγής πάνω από την πιο αξιοσημείωτη ακουστική περιοχή. Ωστόσο, κάθε γεγονός εναλλαγής δημιουργεί απώλειες μέσα στους IGBTs και την ισχύ ηλεκτρονικών. Καθώς η συχνότητα εναλλαγής αυξάνεται, οι απώλειες του μετατροπέα και η εσωτερική θέρμανση αυξάνονται σημαντικά. Αυτό δημιουργεί έναν πρακτικό μηχανικό συμβιβασμό μεταξύ της πιο ήσυχης λειτουργίας του κινητήρα και της διατήρησης αποδεκτού θερμικού περιθωρίου μέσα στο VFD. Σε πολλές εγκαταστάσεις, η ρύθμιση της συχνότητας φορέα επηρεάζει άμεσα την μακροχρόνια αξιοπιστία και τις απαιτήσεις ψύξης του περιβλήματος.

5. Γιατί οι αναγεννητικές φορτίσεις προκαλούν συνήθως σφάλματα υπερτάσης DC κατά τη διάρκεια της επιβραδυνόμενης κίνησης;

Όταν ένας κινητήρας επιβραδύνεται ή οδηγείται από το ίδιο το φορτίο, αρχίζει να λειτουργεί σαν γεννήτρια και επιστρέφει ενέργεια στη λεωφόρο DC. Αν η αναγεννημένη ενέργεια εισέρχεται στη λεωφόρο πιο γρήγορα από ότι μπορεί να απορροφηθεί ή να επιστραφεί στο δίκτυο, η τάση DC αυξάνεται γρήγορα και ενεργοποιεί την προστασία υπερτάσης. Αυτή η συμπεριφορά επηρεάζεται ισχυρά από την αδράνεια του φορτίου και την επιθετικότητα της επιβράδυνσης. Πολλά ζητήματα υπερτάσης επιλύονται με την επιμήκυνση των ραμπών επιβράδυνσης ή με την κατάλληλη διάσταση των αντιστάσεων φρεναρίσματος και του αναγεννητικού εξοπλισμού ώστε να ταιριάζουν με την πραγματική μηχανική ενέργεια που αποθηκεύεται στο σύστημα.

6. Γιατί ο έλεγχος διανύσματος (vector control) συνήθως υπερτερεί του ελέγχου σκαλάρ (scalar V/Hz control) σε χαμηλές ταχύτητες και κατά την αλλαγή φορτίων;

Ο έλεγχος σκαλάρ ρυθμίζει τη συμπεριφορά του κινητήρα έμμεσα, διατηρώντας μια περίπου αναλογία τάσης προς συχνότητα, η οποία λειτουργεί καλά για προβλέψιμα φορτία όπως οι ανεμιστήρες και οι αντλίες. Ο έλεγχος διανύσματος, ιδιαίτερα ο έλεγχος κατευθυνόμενου πεδίου (FOC), ρυθμίζει άμεσα τα συστατικά ρεύματος που παράγουν ροπή και ροή ξεχωριστά. Αυτό επιτρέπει στον αντλία να αντιδρά πολύ πιο γρήγορα σε αλλαγές φορτίου και να διατηρεί ισχυρότερη ροπή ακόμα και κοντά στην μηδενική ταχύτητα. Η διαφορά γίνεται ιδιαίτερα αισθητή σε εφαρμογές που περιλαμβάνουν ταχεία επιτάχυνση, βαριά ροπή εκκίνησης ή ευαίσθητες απαιτήσεις ρύθμισης ταχύτητας.

7. Γιατί οι ελεγκτές που χρησιμοποιούν έλεγχο διανύσματος μπορούν να γίνουν ασταθείς μετά από αλλαγές θερμοκρασίας ή αντικατάσταση κινητήρα;

Ο έλεγχος διανύσματος εξαρτάται σε μεγάλο βαθμό από την ακριβή εκτίμηση παραμέτρων του κινητήρα. Η αντίσταση του ρότορα, η αντίσταση του στάτη, η συμπεριφορά μαγνητικής κορεσμού και η αντίσταση καλωδίων μπορούν όλα να μεταβληθούν κατά τη διάρκεια πραγματικών συνθηκών λειτουργίας. Οι αλλαγές θερμοκρασίας και οι αντικαταστάσεις κινητήρα συχνά αλλοιώνουν αυτές τις παραμέτρους αρκετά ώστε να μειωθεί η ακρίβεια εκτίμησης, ιδιαίτερα σε χαμηλές ταχύτητες όπου τα μοντέλα παρατηρητών γίνονται πιο ευαίσθητα. Τα συστήματα που αρχικά λειτουργούν ομαλά μπορεί αργότερα να αναπτύξουν θόρυβο, ασταθή απόκριση ροπής ή ασυνεπή ρύθμιση ταχύτητας αν το μοντέλο του κινητήρα δεν αντικατοπτρίζει πλέον τη πραγματική ηλεκτρική συμπεριφορά.

8. Γιατί η αυτόματη ρύθμιση θεωρείται ένα από τα πιο σημαντικά βήματα κατά την εκκίνηση του VFD;

Η αυτόματη ρύθμιση ευθυγραμμίζει το μοντέλο ελέγχου της αντλίας με τα πραγματικά ηλεκτρικά χαρακτηριστικά του κινητήρα αντί να στηρίζεται μόνο στις τιμές του ταμπελάκι. Αυτό βελτιώνει τη ρύθμιση του ρεύματος, την απόκριση ροπής, την εκτίμηση ολίσθησης και τη συμπεριφορά σε χαμηλές ταχύτητες. Σε πολλές εγκαταστάσεις, η αυτόματη ρύθμιση είναι το σημείο όπου το σύστημα μεταβαίνει από την απλή λειτουργία στην ομαλή και προβλέψιμη λειτουργία. Οι διαδικασίες αυτόματης ρύθμισης περιστροφής είναι ιδιαίτερα πολύτιμες για εφαρμογές που απαιτούν ισχυρή ροπή σε χαμηλές ταχύτητες ή ακριβή απόκριση σε διαλείμματα, διότι καταγράφουν τη συμπεριφορά του κινητήρα κάτω από πραγματικές συνθήκες λειτουργίας.

9. Γιατί οι VFD μειώνουν σημαντικά την κατανάλωση ενέργειας σε αντλίες και ανεμιστήρες σε σύγκριση με τις μεθόδους περιορισμού;

Για τις φυγόκεντρες αντλίες και τους ανεμιστήρες, η κατανάλωση ενέργειας ακολουθεί τους νόμους συγγένειας, όπου η ενέργεια αλλάζει περίπου με τον κύβο της ταχύτητας. Αυτό σημαίνει ότι ακόμα και ήπιες μειώσεις ταχύτητας μπορούν να παράξουν ουσιαστικές εξοικονομήσεις ενέργειας. Οι παραδοσιακές μέθοδοι περιορισμού αναγκάζουν τον κινητήρα να λειτουργεί σε πλήρη ταχύτητα ενώ περιορίζουν μηχανικά τη ροή, γεγονός που σπαταλά ενέργεια λόγω απώλειας πίεσης. Ένας VFD αντίθετα μειώνει την ταχύτητα του κινητήρα άμεσα ώστε το σύστημα να παράγει μόνο την απαιτούμενη ροή ή πίεση, μειώνοντας τη ζήτηση ισχύος στην πηγή της αντί να απορρίπτει την περίσσεια ενέργειας.

10. Γιατί οι γρήγορες σύγχρονες τεχνολογίες VFD αυξάνουν τις ανησυχίες σχετικά με το EMI και τα ρεύματα στα ρουλεμάν;

Οι σύγχρονοι PWM αντλητές, ιδιαίτερα αυτοί που χρησιμοποιούν συσκευές εναλλαγής SiC ή GaN, δημιουργούν εξαιρετικά γρήγορες μεταβάσεις τάσης με υψηλό dV/dt. Αυτές οι γρήγορες άκρες μπορούν να δημιουργήσουν κοινούς τρόπους τάσης, ηλεκτρομαγνητική παρεμβολή και περιφερόμενα ρεύματα άξονα που περνούν μέσα από τα ρουλεμάν του κινητήρα. Αν οι πρακτικές γείωσης, θωράκισης καλωδίων, φιλτραρίσματος και συγκόλλησης εκτελούνται κακώς, το αποτέλεσμα μπορεί να περιλαμβάνει πρόωρη φθορά στα ρουλεμάν, θορυβώδεις αισθητήρες, αστάθεια επικοινωνίας ή σωματική καταπόνηση μόνωσης. Σε εγκαταστάσεις υψηλής απόδοσης, η ποιότητα καλωδίωσης και γείωσης συχνά γίνεται εξίσου σημαντική με τον ίδιο τον αλγόριθμο ελέγχου.
