Επεξήγηση θερμίστορ: Τύποι, εφαρμογές και χρήσεις κυκλώματος

Τα θερμίστορ, τα βαρίστορ και οι φωτοαντιστάσεις είναι εξαρτήματα με βάση την αντίσταση που ανταποκρίνονται σε αλλαγές θερμοκρασίας, τάσης ή φωτός.Τα θερμίστορ βοηθούν με την ανίχνευση θερμοκρασίας, την προστασία από υπερένταση, την απαερίωση και την καταστολή του ρεύματος υπέρτασης.Τα βαρίστορ προστατεύουν τα κυκλώματα από αιχμές τάσης, ενώ οι φωτοαντιστάσεις ελέγχουν τα φωτοευαίσθητα συστήματα μεταγωγής.Αυτό το άρθρο εξηγεί τη συμπεριφορά τους στην εργασία, τις εφαρμογές κυκλωμάτων, τους ρόλους προστασίας, τα ζητήματα σχεδιασμού και τις πρακτικές χρήσεις σε ηλεκτρονικά συστήματα.

Κατάλογος

Εξερευνώντας τους τύπους θερμίστορ

Τα θερμίστορ χρησιμεύουν ως σημαντικά εξαρτήματα στην ανίχνευση και τη ρύθμιση της θερμοκρασίας, προσφέροντας λειτουργικότητα σε διάφορες βιομηχανίες.Ταξινομούνται ευρέως σε κατηγορίες θετικού συντελεστή θερμοκρασίας (PTC) και αρνητικού συντελεστή θερμοκρασίας (NTC), με βάση τη σχέση θερμοκρασίας-αντοχής τους.Η κατανόηση των χαρακτηριστικών και των εφαρμογών τους όχι μόνο υπογραμμίζει τη μηχανική ευελιξία τους, αλλά δείχνει επίσης τις δυνατότητές τους για την αντιμετώπιση πρακτικών προκλήσεων στη θερμική διαχείριση.

Θερμίστορ θετικού συντελεστή θερμοκρασίας (PTC).

Τα θερμίστορ PTC παρουσιάζουν αυξημένη ηλεκτρική αντίσταση καθώς αυξάνεται η θερμοκρασία.

Η ιδιότητά τους αντίστασης επιτρέπει την αυτορυθμιζόμενη ικανότητα θέρμανσης, μειώνοντας την ανάγκη για εξωτερικούς ελέγχους.Αυτή η δυνατότητα χρησιμοποιείται συχνά σε συστήματα που απαιτούν προστασία από υπερβολικό ρεύμα, όπως θερμικοί διακόπτες που διακόπτουν τα κυκλώματα κατά τη διάρκεια περιστατικών υπερθέρμανσης.Οι εφαρμογές περιλαμβάνουν προστασία ευαίσθητων ηλεκτρονικών κυκλωμάτων από ζημιές που προκαλούνται από τη θερμοκρασία, διασφαλίζοντας παράλληλα λειτουργική συνέπεια για βιομηχανικό εξοπλισμό.Αυτή η διπλή εστίαση στην ασφάλεια και την απόδοση αποδεικνύεται αποτελεσματική σε εγκαταστάσεις, συμπεριλαμβανομένων των οικιακών θερμαντήρων ή συστημάτων ρύθμισης θερμοκρασίας αυτοκινήτου.Τα θερμίστορ PTC ανταποκρίνονται δυναμικά στις περιβαλλοντικές θερμικές συνθήκες.Εξισορροπώντας τη σταθερότητα του συστήματος με ελάχιστη παρέμβαση, αποτελούν παράδειγμα μηχανικής που δίνει προτεραιότητα στην αξιοπιστία και την ευκολία λειτουργίας έναντι της πολυπλοκότητας.

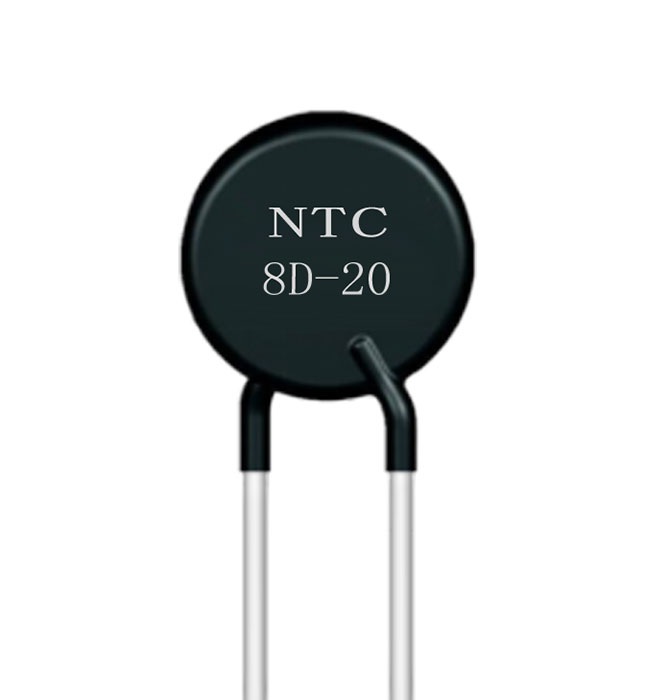

Θερμίστορ αρνητικού συντελεστή θερμοκρασίας (NTC).

Τα θερμίστορ NTC μειώνουν την αντίστασή τους καθώς αυξάνεται η θερμοκρασία.

Αυτή η ιδιότητα τα καθιστά αναπόσπαστα για συστήματα ακριβούς μέτρησης θερμοκρασίας.Η γρήγορη και ακριβής απόκρισή τους στις θερμικές μετατοπίσεις είναι ιδιαίτερα ωφέλιμη σε περιβάλλοντα όπως ιατρικός διαγνωστικός εξοπλισμός ή συστήματα ρύθμισης του κλίματος.Η καταστολή ρεύματος υπέρτασης είναι μια άλλη κρίσιμη εφαρμογή, καθώς τα θερμίστορ NTC βοηθούν στην προστασία τροφοδοτικών, ηλεκτροκινητήρων και παρόμοιων κυκλωμάτων από ξαφνικές αιχμές ρεύματος.Αυτή η δυνατότητα buffering υποστηρίζει ελεγχόμενες διαδικασίες εκκίνησης και διατηρεί τη μακροζωία των ηλεκτρονικών εξαρτημάτων.Η προσαρμοστικότητα των θερμίστορ NTC συχνά ευθυγραμμίζεται καλά με πρακτικές εφαρμογές όπως τα ψηφιακά θερμόμετρα και οι βιομηχανικοί αισθητήρες παρακολούθησης.Η συμβολή τους στην προγνωστική συντήρηση και την αποτελεσματικότητα του συστήματος τονίζει την εκτεταμένη πρακτική λειτουργικότητά τους πέρα ​​από τη βασική λειτουργία του κυκλώματος.

Η επιλογή μεταξύ θερμίστορ PTC και NTC εξαρτάται από την αξιολόγηση της θερμικής δυναμικής και των επιθυμητών χαρακτηριστικών απόκρισης του εν λόγω συστήματος.

Για περιβάλλοντα που δίνουν έμφαση στην ασφάλεια και την ελαστικότητα, τα θερμίστορ PTC προσφέρουν σταδιακή αύξηση της αντίστασης, ιδανικά για αυτορυθμιζόμενα συστήματα επιρρεπή σε κινδύνους υπερθέρμανσης.

Όταν απαιτείται ακρίβεια στη θερμική παρακολούθηση, τα θερμίστορ NTC λάμπουν με τις άμεσες και ακριβείς δυνατότητές τους ανίχνευσης, ειδικά σε εφαρμογές υψηλής ευαισθησίας.

Οι ευρύτερες επιπτώσεις της επιλογής θερμίστορ υπερβαίνουν την τεχνική λειτουργικότητα, αντανακλώντας τις σύγχρονες μηχανολογικές αξίες όπως η βιωσιμότητα, η λειτουργική προσαρμοστικότητα και μια προνοητική προσέγγιση στο σχεδιασμό του συστήματος.Ο ρόλος τους δίνει έμφαση τόσο στον πραγματισμό όσο και στη δημιουργικότητα που συνεπάγεται η αξιοποίηση απλών στοιχείων για καινοτόμες λύσεις.

Εφαρμογές θερμίστορ σε κυκλώματα

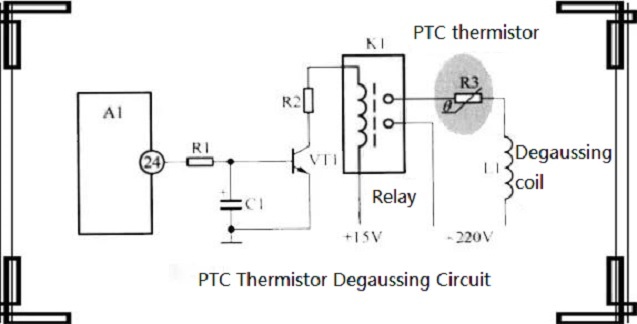

Θερμίστορ PTC σε Μηχανισμούς Απαέρωσης

Τα θερμίστορ Θετικού Συντελεστή Θερμοκρασίας (PTC) είναι αναπόσπαστα σε κυκλώματα αφαίρεσης μαγνήτησης έγχρωμης οθόνης τηλεόρασης.Διευκολύνουν την αφαίρεση μαγνητικών πεδίων που θα μπορούσαν να θέσουν σε κίνδυνο την απόδοση της οθόνης αξιοποιώντας τις ιδιότητες αντίστασης που εξαρτώνται από τη θερμοκρασία.

Ένα κύκλωμα απαέρωσης περιλαμβάνει συνήθως τα ακόλουθα εξαρτήματα:

(1) Μια αντίσταση PTC.
(2) Ένα πηνίο απαέρωσης.
(3) Ένα ρελέ ελέγχου.
(4) Ένα τρανζίστορ κίνησης.
(5) Ένας επεξεργαστής ελέγχου που επιβλέπει τη λειτουργία τους.

Κατά την ενεργοποίηση, ο επεξεργαστής ελέγχου εκκινεί την ακολουθία απομαγνητισμού.Κατευθύνει το τρανζίστορ κίνησης, το οποίο λειτουργεί σε συντονισμό με το ρελέ για να διατηρεί τη συνέχεια του κυκλώματος.Αρχικά, η αντίσταση PTC προσφέρει χαμηλή αντίσταση, επιτρέποντας σε υψηλά επίπεδα ρεύματος να ρέουν μέσα από το πηνίο απαέρωσης.

Καθώς το ρεύμα θερμαίνει την αντίσταση PTC:

• Η αυξανόμενη αντίστασή του μειώνει δυναμικά το ρεύμα που διαρρέει το πηνίο.
• Η απαγωγή ενέργειας εντός της αντίστασης μειώνεται με την πάροδο του χρόνου.
• Η ελεγχόμενη μείωση του ρεύματος αφαιρεί αποτελεσματικά τις μαγνητικές παρεμβολές, επιτρέποντας στην οθόνη να λειτουργεί βέλτιστα.

Η επιτυχία αυτού του μηχανισμού ενσωματώνει τον περίπλοκο συγχρονισμό που απαιτείται μεταξύ των στοιχείων του κυκλώματος.Η επίτευξη αυτής της ισορροπίας βοηθά στην αποφυγή υπερβολικής σπατάλης ενέργειας, μετριάζει τη θερμική καταπόνηση και ενισχύει την ανθεκτικότητα των υποκείμενων ηλεκτρονικών.

Για τη βελτίωση αυτού του σχεδιασμού έχουν χρησιμοποιηθεί διαφορετικά υλικά αντίστασης και μέθοδοι ελέγχου.Αυτές οι αλλαγές αυξάνουν την ενεργειακή απόδοση ενώ παράλληλα διατηρούν τη λειτουργία αξιόπιστη.Επιπλέον, η δυναμική σχέση μεταξύ αντίστασης και θερμοκρασίας αποτελεί παράδειγμα των εξελίξεων στην επιστήμη των προσαρμοστικών υλικών, επιδεικνύοντας τα απτά οφέλη της σε διάφορες τεχνολογικές εφαρμογές.

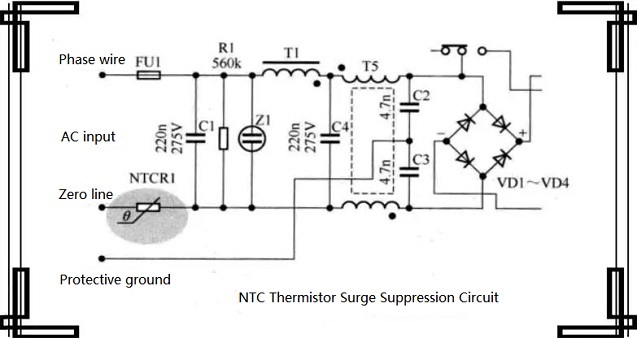

Θερμίστορ NTC για καταστολή ρεύματος υπέρτασης

Τα θερμίστορ αρνητικού συντελεστή θερμοκρασίας (NTC) παρέχουν αποτελεσματική καταστολή του ρεύματος υπέρτασης κατά τις φάσεις ενεργοποίησης.Με την ενεργή διαχείριση των ηλεκτρικών εισροών, προστατεύουν τα ευαίσθητα εξαρτήματα και αποτρέπουν τη ζημιά από απότομες αιχμές ενέργειας.

Σε ένα κύκλωμα AC, το θερμίστορ NTC λειτουργεί:

• Τοποθετημένο σε σειρά εντός του κυκλώματος.
• Παρουσιάζει υψηλή αντίσταση κατά την εκκίνηση για περιορισμό των υπερτάσεων ρεύματος.
• Σταδιακή μείωση της αντίστασης καθώς η θερμοκρασία του αυξάνεται λόγω της απορροφούμενης ενέργειας.

Αυτή η διαδικασία επιτρέπει την κανονική ροή ρεύματος μόλις σταθεροποιηθεί το θερμίστορ, εξασφαλίζοντας απρόσκοπτη λειτουργία του κυκλώματος.

Η συμπερίληψη τέτοιων μηχανισμών ασφαλείας για αστοχίες απεικονίζει βασικές στρατηγικές για την προστασία των ηλεκτρονικών συστημάτων κάτω από ποικίλες περιβαλλοντικές και λειτουργικές συνθήκες.Σημειωτέον:

• Δοκιμές πραγματικού κόσμου: Εμπειρικά δεδομένα και αποτελέσματα προσομοίωσης χρησιμοποιούνται για τη βελτίωση της απόδοσης.
• Παράγοντες σχεδιασμού κυκλώματος: Η στρατηγική τοποθέτηση πιο κοντά σε εξαρτήματα υψηλού φορτίου θεωρείται συχνά ότι μειώνει τους κινδύνους και διασφαλίζει την ομαλή εκκίνηση της ισχύος.

Τέτοιες λύσεις προκαλούν μια βαθύτερη αξιολόγηση του τρόπου με τον οποίο τα παθητικά εξαρτήματα συμβάλλουν στην αξιοπιστία των σύγχρονων ηλεκτρονικών.

Για παράδειγμα:

(1) Παρέχουν σταθερή προστασία με ελάχιστη επέμβαση.
(2) Η απλότητα στο σχεδιασμό τους ενισχύει τόσο τη στιβαρότητα όσο και την πρακτική μακροζωία.

Οι βιομηχανίες που χρησιμοποιούν αυτήν την προσέγγιση επωφελούνται από την ευελιξία της, είτε σε συσκευές καταναλωτικής ποιότητας, συστήματα διαχείρισης ενέργειας ή μηχανήματα μεγάλης βιομηχανικής κλίμακας.Αυτή η υλοποίηση ενισχύει μια βασική φιλοσοφία σχεδιασμού, εξισορροπώντας την προσαρμοστικότητα με την ασφάλεια για την αντιμετώπιση των απαιτήσεων των ολοένα και πιο περίπλοκων ηλεκτρικών δικτύων.

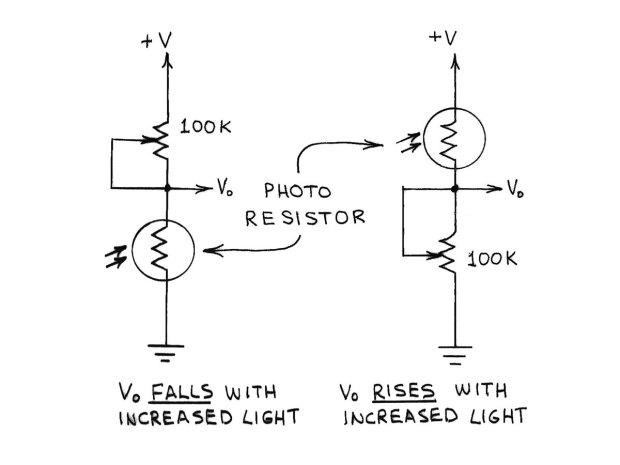

Βασικές αρχές φωτοαντίστασης και εφαρμογές κυκλωμάτων

Οι φωτοαντιστάσεις, ευρέως αναγνωρισμένες ως αντιστάσεις που εξαρτώνται από το φως (LDR), είναι βασικά ηλεκτρονικά εξαρτήματα των οποίων η αντίσταση ποικίλλει ανάλογα με την ένταση του προσπίπτοντος φωτός.Η λειτουργία τους βασίζεται στο φαινόμενο της φωτοαγωγιμότητας, όπου η έκθεση στο φως ενισχύει την αγωγιμότητα του υλικού και κατά συνέπεια μειώνει την αντίστασή του.Αυτή η δυναμική απόκριση σε ποικίλες συνθήκες φωτός χρησιμοποιείται εκτενώς σε κυκλώματα που απαιτούν ακριβή ανίχνευση φωτός ή αυτοματοποιημένο έλεγχο.

Φωτοαντιστάσεις σε κυκλώματα διακοπτών ελεγχόμενου φωτός

Οι φωτοαντιστάσεις έχουν κερδίσει εξέχουσα θέση σε κυκλώματα που έχουν σχεδιαστεί για να ρυθμίζουν αυτόματα τον φωτισμό, συμπεριλαμβανομένων εφαρμογών για φώτα δρόμου, συστήματα φωτισμού διαδρόμου και φώτα κήπου.

Οι ακόλουθες επιχειρησιακές πληροφορίες περιγράφουν τη λειτουργία τέτοιων κυκλωμάτων:

• Υψηλής έντασης φωτός: Όταν εκτίθεται σε φωτεινές συνθήκες, η φωτοαντίσταση (R1) καταγράφει μια σημαντική μείωση της αντίστασης, οδηγώντας σε μειωμένη τάση στην πύλη ελέγχου του θυρίστορ (VS1) ή της ανάλογης συσκευής μεταγωγής.Ως αποτέλεσμα, το κύκλωμα της λάμπας παραμένει σβηστό.

• Χαμηλή ένταση φωτός: Σε συνθήκες χαμηλού ή νυχτερινού φωτός, η αντίσταση του R1 αυξάνεται σημαντικά, αυξάνοντας την τάση της πύλης ελέγχου.Μόλις η τάση ξεπεράσει το κατώφλι ενεργοποίησης, το θυρίστορ αρχίζει να αγώγει, το οποίο ενεργοποιεί τη συνδεδεμένη λάμπα και ενεργοποιεί το φωτισμό.

Για περαιτέρω βελτιστοποίηση τέτοιων συστημάτων, μια ρυθμιζόμενη αντίσταση (RP1) είναι ενσωματωμένη στο κύκλωμα.Το RP1 επιτρέπει την τροποποίηση της ευαισθησίας του συστήματος στον φωτισμό περιβάλλοντος.Οι προσαρμογές στην αντίσταση του RP1 παρέχουν προσαρμοστικότητα σε διαφορετικά περιβάλλοντα, λαμβάνοντας υπόψη τις εποχιακές αλλαγές ή τη δομική σκίαση που μεταβάλλει τις συνθήκες φωτισμού.

Ο σχεδιασμός ενός αποτελεσματικού διακόπτη ελεγχόμενου φωτός απαιτεί μια ολοκληρωμένη προσέγγιση για την επιλογή εξαρτημάτων, τη διαμόρφωση του κυκλώματος και τις περιβαλλοντικές προκλήσεις.Οι συγκεκριμένες επιλογές υλικών, όπως οι φωτοαντιστάσεις που κατασκευάζονται από θειούχο κάδμιο (CdS), είναι κοινές λόγω της ευρείας απόκρισής τους σε μήκη κύματος ορατού φωτός.Λόγω περιβαλλοντικών ανησυχιών που συνδέονται με το κάδμιο, διερευνώνται εναλλακτικά υλικά για την υποστήριξη της ασφαλέστερης και βιώσιμης χρήσης.

Αρκετές πρακτικές πτυχές επηρεάζουν την πιστότητα του σχεδιασμού:

• Επιδράσεις θερμοκρασίας: Οι διακυμάνσεις της θερμοκρασίας μπορούν να επηρεάσουν την ευαισθησία της φωτοαντίστασης, μεταβάλλοντας την απόδοσή της σε μια σειρά συνθηκών.

• Εξωτερική παρεμβολή φωτός: Η θωράκιση της φωτοαντίστασης από ακούσιες πηγές φωτός, χρησιμοποιώντας ένα αδιαφανές περίβλημα με στοχευμένο άνοιγμα, είναι μια απλή αλλά αποτελεσματική λύση για τη διασφάλιση ακριβούς βαθμονόμησης.

• Προστασία του Περιβάλλοντος: Ιδιαίτερα σε εξωτερικά κυκλώματα, η τοποθέτηση των εξαρτημάτων σε αδιάβροχα περιβλήματα προστατεύει από ζημιές από υγρασία ή συσσώρευση σωματιδίων.

Επιπλέον, τα φαινόμενα γήρανσης, όπως η σταδιακή μετατόπιση της ευαισθησίας στις φωτοαντιστάσεις για εκτεταμένες περιόδους, τονίζουν τη σημασία των πρακτικών επαναβαθμονόμησης για τη διατήρηση της λειτουργικής ακρίβειας.

Οι περιπτώσεις πρακτικής χρήσης συστημάτων που βασίζονται σε φωτοαντίσταση παρέχουν πολύτιμα μαθήματα:

• Σήματα χρονισμού: Στα κυκλώματα οδικού φωτισμού, ο έλεγχος καθυστέρησης χρησιμοποιείται για τη μείωση των βραχυπρόθεσμων μεταβολών του φωτός από πηγές όπως οι προβολείς του αυτοκινήτου που περνούν, αποτρέποντας το τρεμόπαιγμα και την εσφαλμένη ενεργοποίηση.

• Συντήρηση και ρυθμίσεις: Η μακροπρόθεσμη απόδοση τέτοιων συστημάτων επωφελείται από την περιοδική επαναβαθμονόμηση του RP1.Οι περιβαλλοντικές αλλαγές, όπως η αποφρακτική ανάπτυξη της βλάστησης ή οι κατασκευαστικές δραστηριότητες που μεταβάλλουν τα μοτίβα φωτός, απαιτούν προσαρμογές στα κατώφλια για τη διατήρηση της αποδοτικότητας.

Αυτές οι προσαρμογές όχι μόνο επεκτείνουν τη λειτουργική διάρκεια ζωής του συστήματος, αλλά συμβάλλουν επίσης στη μείωση της σπατάλης ενέργειας, ελαχιστοποιώντας τις περιττές ενεργοποιήσεις και βελτιστοποιώντας τη χρήση ενέργειας.

Πέρα από τις λύσεις φωτισμού, οι φωτοαντιστάσεις βρίσκουν ποικίλες εφαρμογές σε διάφορες βιομηχανίες.Αυτά τα εξαρτήματα ενισχύουν τα ρομποτικά συστήματα πλοήγησης, όπως μηχανισμούς παρακολούθησης γραμμής ή συμπεριφορές αναζήτησης φωτός σε αυτόνομες συσκευές.Στα οπτικά συστήματα, ο ρόλος τους στη ρύθμιση των ρυθμίσεων του διαφράγματος και της ανάδρασης φωτεινότητας τονίζει την ευελιξία τους.

Οι αναδυόμενες τεχνολογίες συγχωνεύουν όλο και περισσότερο φωτοαντιστάσεις με συστήματα συμβατά με μικροελεγκτές.Αυτός ο συνδυασμός επιτρέπει πιο έξυπνες, προσαρμοστικές λύσεις φωτισμού που βασίζονται στην αλγοριθμική επεξεργασία δεδομένων φωτός, προάγοντας υψηλότερη ακρίβεια και δυναμική συμπεριφορά του συστήματος.

Οι εξελίξεις στις φωτοευαίσθητες εναλλακτικές λύσεις, συμπεριλαμβανομένων των φωτοδιόδων και των φωτοτρανζίστορ, αναδεικνύονται ως συναρπαστικά συμπληρώματα αντί για αντικατάσταση των παραδοσιακών συστημάτων φωτοαντιστάσεων.Ενώ αυτές οι νεότερες τεχνολογίες προσφέρουν βελτιωμένη ευαισθησία και χαμηλότερες απαιτήσεις ισχύος, οι φωτοαντιστάσεις εξακολουθούν να εκτιμώνται για την απλότητα, τη σχέση κόστους-αποτελεσματικότητας και την ισχυρή αξιοπιστία τους, ειδικά σε εφαρμογές που συνεπάγονται το κόστος.

Συμπέρασμα

Τα εξαρτήματα που βασίζονται στην αντίσταση παραμένουν χρήσιμα επειδή παρέχουν απλό και αξιόπιστο έλεγχο σε πολλά κυκλώματα.Τα θερμίστορ PTC και NTC υποστηρίζουν θερμική ρύθμιση και προστασία ρεύματος, τα βαρίστορ συμβάλλουν στη μείωση της ζημιάς από υπερτάσεις τάσης και οι φωτοαντιστάσεις επιτρέπουν την αυτόματη εναλλαγή με βάση το φως.Κάθε εξάρτημα πρέπει να επιλέγεται με βάση τις συνθήκες κυκλώματος, τη συμπεριφορά απόκρισης, την περιβαλλοντική έκθεση και τη μακροπρόθεσμη αξιοπιστία.Με την κατάλληλη σχεδίαση και συντήρηση, αυτά τα εξαρτήματα βελτιώνουν την ασφάλεια, τη σταθερότητα και την αποτελεσματικότητα τόσο στα καταναλωτικά όσο και στα βιομηχανικά ηλεκτρονικά.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Τι είναι το θερμίστορ;

Το θερμίστορ είναι ένας τύπος αντίστασης που αλλάζει την αντίστασή του με βάση τη θερμοκρασία.Όταν η θερμοκρασία αλλάζει, η αντίστασή του είτε αυξάνεται είτε μειώνεται με προβλέψιμο τρόπο.Υπάρχουν δύο κύριοι τύποι: NTC, όπου η αντίσταση μειώνεται καθώς αυξάνεται η θερμοκρασία και PTC, όπου η αντίσταση αυξάνεται με τη θερμοκρασία.Τα θερμίστορ χρησιμοποιούνται ευρέως για την ανίχνευση και τον έλεγχο της θερμοκρασίας σε συστήματα όπως ο κλιματισμός, οι αισθητήρες αυτοκινήτων και οι ηλεκτρονικές συσκευές.

2. Τι είναι το βαρίστορ;

Το βαρίστορ είναι ένα εξάρτημα που χρησιμοποιείται για την προστασία των κυκλωμάτων από αιχμές υψηλής τάσης.Η αντίστασή του αλλάζει με την τάση, παραμένει υψηλή κατά την κανονική λειτουργία και πέφτει γρήγορα όταν η τάση γίνεται πολύ υψηλή.Αυτό του επιτρέπει να απορροφά την υπερβολική ενέργεια και να προστατεύει άλλα εξαρτήματα.Τα βαρίστορ χρησιμοποιούνται συνήθως σε τροφοδοτικά, συσκευές και συσκευές προστασίας από υπερτάσεις.

3. Τι είναι η φωτοαντίσταση;

Μια φωτοαντίσταση, που ονομάζεται επίσης αντίσταση που εξαρτάται από το φως, είναι ένα συστατικό του οποίου η αντίσταση αλλάζει με το φως.Όταν το φως είναι δυνατό, η αντίστασή του γίνεται χαμηλή και όταν είναι σκοτάδι, η αντίστασή του γίνεται υψηλή.Είναι
