Μέθοδοι Μέτρησης Θερμοκρασίας Ημιαγωγών και Θερμική Χαρακτηριστική

Η μέτρηση θερμοκρασίας στους ημιαγωγούς είναι κρίσιμη γιατί η θερμότητα επηρεάζει άμεσα την ηλεκτρική απόδοση, τη σταθερότητα, την αποδοτικότητα, την αξιοπιστία και τη διάρκεια ζωής της συσκευής. Οι σύγχρονοι ημιαγωγοί παράγουν συγκεντρωμένη θερμότητα μέσα σε εξαιρετικά μικρές δομές, καθιστώντας τη ακριβή θερμική μέτρηση πιο δύσκολη από την απλή ανίχνευση επιφάνειας. Αυτό το άρθρο εξηγεί τις κύριες μεθόδους μέτρησης θερμοκρασίας ημιαγωγών, συμπεριλαμβανομένων των οπτικών, των μεθόδων βασισμένων σε επαφή και των ηλεκτρικών τεχνικών, ενώ εξετάζει τη λειτουργική τους συμπεριφορά, τους περιορισμούς και τις πρακτικές μηχανικές παραχωρήσεις.

Κατάλογος

Μέθοδοι Μέτρησης Θερμοκρασίας Ημιαγωγών και Θερμικές Προκλήσεις

Η θερμοκρασία των συσκευών ημιαγωγών καθορίζεται συνήθως χρησιμοποιώντας τρεις κατηγορίες μέτρησης, καθεμία από τις οποίες βλέπει μια διαφορετική πτυχή της θερμικής ιστορίας. Στη καθημερινή εργασία στο εργαστήριο, η επιλογή τείνει να αισθάνεται λιγότερο σαν να επιλέγεις έναν νικητή και περισσότερο σαν να αποφασίζεις ποιες παραχωρήσεις μπορείς να αποδεχτείς για το συγκεκριμένο ερώτημα. Μια πηγή ήσυχης απογοήτευσης κατά την ανάλυση και την αποτυχία είναι ότι δύο ομάδες μπορούν να μετρήσουν και οι δύο ειλικρινά και να διαφωνούν, απλά επειδή τα εργαλεία τους είναι ευαίσθητα σε διαφορετικές περιοχές, στρώματα ή χρονικά παράθυρα.

Κατηγορίες Μετρήσεων:

• Οπτική ανίχνευση

• Ανίχνευση με βάση την επαφή

• Ηλεκτρική ανίχνευση

Αυτό που συνήθως οδηγεί την επιλογή είναι πώς ορίζεις την “θερμοκρασία” (αιχμή hotspot σε σύγκριση με μια μέση ποσότητα διασταύρωσης), ποια χρονική κλίμακα σε ενδιαφέρει (σταθερές συνθήκες σε σύγκριση με σύντομες παρεμβολές), και πόση διαταραχή θα ανεχτείς από την εγκατάσταση μέτρησης. Όταν τα αποτελέσματα συγκρούονται, η πιο παραγωγική πρώτη ερώτηση είναι συχνά: “Ποια φυσική περιοχή βαρύνει πραγματικά η κάθε μέθοδος;” αντί για “Ποια είναι λάθος;”

Οπτική Ανίχνευση

Οι οπτικές μέθοδοι υπολογίζουν τη θερμοκρασία παρατηρώντας πώς η συσκευή εκπέμπει, ανακλά ή τροποποιεί το φως. Στην πράξη, χρησιμοποιούνται για γρήγορη οπτική παρατήρηση του πού συσσωρεύεται η θερμότητα και πώς οι θερμικές κατανομές αλλάζουν με τη polarisation, τη διάταξη ή τις λειτουργικές συνθήκες. Τα οπτικά εργαλεία μπορούν να παρακολουθούν ταχείς θερμικές αλλαγές καθώς το όριο ταχύτητας καθορίζεται συνήθως από τον ανιχνευτή, τον φωτισμό και την οπτική, όχι από την θερμική καθυστέρηση ενός προβολέα που είναι τοποθετημένος στην επιφάνεια.

Κοινές οπτικές προσεγγίσεις:

• Θερμογραφία IR για χαρτογράφηση θερμοκρασίας επιφάνειας

• Τεχνικές μικρο-Ραμάν για πιο λεπτή χωρική ανάλυση

• Θερμοανακλαστικές μέθοδοι για μετρήσεις υψηλής ανάλυσης κοντά στην επιφάνεια

Μια επαναλαμβανόμενη δύναμη είναι η ελάχιστη φυσική παρέμβαση με τη φυσική ροή θερμότητας, κάτι που μπορεί να κάνει τις πρώτες έρευνες να φαίνονται “καθαρότερες” από τις μεθόδους που βασίζονται σε προβολείς—τουλάχιστον μέχρι οι οπτικές επιφάνειες και οι συνθήκες ορίου αρχίσουν να κυριαρχούν στην αβεβαιότητα.

Η οπτική ανίχνευση συνήθως επιστρέφει μια θερμοκρασία επιφάνειας ή έναν κοντινό δείκτη επιφάνειας, όχι μια άμεση ανάγνωση της βαθύτερης αιχμής θερμότητας. Αυτή η λεπτομέρεια έχει σημασία γιατί η πιο ζεστή περιοχή είναι συχνά θαμμένη κοντά στο κανάλι, τη διασταύρωση ή μια άλλη ενεργή περιοχή, ενώ η κορυφή επιφάνεια μπορεί να φαίνεται πιο ήρεμη λόγω της διάχυσης θερμότητας μέσω του παθητικού, των διηλεκτρικών και της μεταλλοποίησης.

Μια ροή εργασίας που τείνει να είναι ανθεκτική είναι να συνδυάσεις τις οπτικές χαρτογραφήσεις με ένα θερμικό μοντέλο και να αντιμετωπίσεις το οπτικό αποτέλεσμα ως μια παρατήρηση ορίου. Το μοντέλο στη συνέχεια γίνεται η γέφυρα από αυτό που μπορεί να δει η κάμερα σε αυτό που πιθανώς βιώνει το πυρίτιο, το οποίο είναι ιδιαίτερα χρήσιμο όταν ο τελικός στόχος είναι η πρόβλεψη αξιοπιστίας παρά μια εντυπωσιακή θερμική χαρτογράφηση.

Οι οπτικές τεχνικές εξαρτώνται από την πρόσβαση με γραμμή όρασης και από πειθαρχημένο έλεγχο των συνθηκών επιφάνειας. Οι μετρήσεις μπορεί να φαίνονται παραπλανητικά απλές έως ότου μια ανακλαστική επιφάνεια ή ένα προϊόν συσκευασίας κωδικοποιήσει ήσυχα το αποτέλεσμα.

Πρακτικά ζητήματα:

• Εκπομπή και ανακλαστικότητα: Οι IR μετρήσεις εξαρτώνται από υποθέσεις εκπομπής; η ανακλαστική μεταλλοποίηση μπορεί να διαβάσει τεχνητά κρύες θερμοκρασίες μέχρι να διορθωθούν ή να προετοιμαστούν.

• Επικαλύψεις και επιφανειακές επεξεργασίες: Οι επικαλύψεις υψηλής εκπομπής μπορούν να βελτιώσουν την επαναληψιμότητα, ενώ ταυτόχρονα αλλάζουν ελαφρώς τις συνθήκες ορίου. Πολλά σχέδια δοκιμών δέχονται μια λεπτή, χαρακτηρισμένη επικάλυψη ως μετρημένο συμβιβασμό.

• Περιορισμοί συσκευασίας: Τα καπάκια, οι διαχύτες θερμότητας και οι εγκλωβιστές μπορούν να αποκλείσουν ή να παραμορφώσουν την οπτική διαδρομή. Η αποσφράγιση μπορεί να αποκαταστήσει την πρόσβαση και ταυτόχρονα να μεταφέρει τη μεταφορά θερμότητας/ακτινοβολίας και να μετακινήσει τη γραμμή αναφοράς.

Ένα χρήσιμο νοητικό μοντέλο είναι ότι η οπτική ανίχνευση συχνά απαντά στην ερώτηση “πού είναι το σημείο με τη μεγαλύτερη θερμοκρασία και πώς κινείται;” με μια αυτοπεποίθηση που φαίνεται άμεση, ενώ η ακριβής θερμοκρασία συνδέεται με το πόσο προσεκτικά διαχειρίζονται τα οπτικά, οι επιφανειακές ιδιότητες και οι συνθήκες ορίου.

Ανίχνευση με επαφή

Οι μέθοδοι επαφής τοποθετούν έναν αισθητήρα πάνω ή κοντά στην επιφάνεια της συσκευής και συμπεραίνουν τη θερμοκρασία μέσω της μεταφοράς θερμότητας στο στοιχείο ανίχνευσης. Επιλέγονται συχνά όταν θέλετε μια σαφή ανάγνωση σε συγκεκριμένες θέσεις, όταν οι προϋπολογισμοί είναι περιορισμένοι ή όταν χρειάζεστε κάτι που μπορεί να ρυθμιστεί γρήγορα χωρίς εξειδικευμένα οπτικά. Όταν εκτελούνται προσεκτικά, οι αισθητήρες επαφής μπορούν επίσης να παράγουν λεπτομερείς χάρτες, αλλά η μέτρηση αυτή καθ' εαυτή γίνεται μέρος του θερμικού περιβάλλοντος.

Τυπικά εργαλεία επαφής:

• Μικροθερμόμετρα

• RTD (ανιχνευτές θερμοκρασίας αντίστασης)

• Αισθητήρες λεπτού φιλμ

• Θερμικά ευαίσθητες βαφές/επικαλύψεις

Ο κύριος περιορισμός είναι ότι ο αισθητήρας μπορεί να παραμορφώσει το τοπικό θερμικό πεδίο. Ακόμη και μια μικρή διαβάθμιση μπορεί να αντλήσει θερμότητα από μια περιοχή υψηλής κλίσης και να προκαλέσει μια πραγματική κορυφή να φαίνεται πιο μέτρια από ότι είναι στην πραγματικότητα. Αυτό είναι ένα από εκείνα τα φαινόμενα που μπορεί να είναι προσωπικά ενοχλητικά σε συνεδρίες αποσφαλμάτωσης, διότι τα δεδομένα φαίνονται σταθερά και επαναλαμβανόμενα, απλά συνεχώς χαμηλά.

Συνθήκες που εντείνουν την υπομέτρηση:

• Υψηλή θερμική αγωγιμότητα της διαδρομής του αισθητήρα σε σχέση με τα επιφανειακά στρώματα

• Μεγαλύτερη επιφάνεια επαφής ή υπερβολική εφαρμοσμένη δύναμη

• Υλικά διεπαφής που εισάγουν επιπλέον διαδρομές διάχυσης θερμότητας

Οι συνήθεις μετρήσεις που βοηθούν στην πράξη περιλαμβάνουν τη μείωση της μάζας του αισθητήρα, τη χρήση ελαφρύτερης επαφής και τη διατήρηση του στρώματος προσκόλλησης όσο πιο λεπτού είναι εφικτό. Εάν το χρόνο επιτρέπει, η εσκεμμένη παραλλαγή της δύναμης του αισθητήρα ή του στυλ προσκόλλησης και η παρακολούθηση του πώς μετατοπίζεται η ανάγνωση μπορεί να αποκαλύψει εάν ο αισθητήρας “τραβάει” τη τοπική θερμοκρασία προς τα κάτω.

Η ανίχνευση επαφής λειτουργεί καλά όταν η επιφάνεια είναι προσβάσιμη και θέλετε σταθερές, επαναλαμβανόμενες μετρήσεις σε μια χούφτα θέσεων, όπως η επαλήθευση μιας αλλαγής ψύκτρας, η σύγκριση επιλογών συσκευασίας, ή η εξέταση των τάσεων θερμικής αντίστασης σε διαφορετικές κατασκευές. Αυτοί οι αισθητήρες είναι επίσης χρήσιμοι ως αναφορές βαθμονόμησης για άλλες προσεγγίσεις, εφόσον επιλέξετε θέσεις με μέτριες κλίσεις και διατηρήσετε την είσοδο του αισθητήρα αρκετά μικρή ώστε να μπορείτε να υπερασπιστείτε τη μέτρηση.

Κατάλληλες περιπτώσεις χρήσης:

• Επικύρωση σε λίγες γνωστές θέσεις

• Επαναλαμβανόμενη παρακολούθηση τάσεων σε κατασκευές

• Στήριξη/βαθμονόμηση άλλων μεθόδων σε περιοχές χαμηλής κλίσης

Ηλεκτρική Ανίχνευση

Οι ηλεκτρικές μέθοδοι εκτιμούν τη θερμοκρασία από ηλεκτρικές παραμέτρους που εξαρτώνται από τη θερμοκρασία. Είναι ελκυστικές γιατί συχνά μπορούν να εκτελούνται σε επίπεδο συσκευασίας χωρίς οπτική πρόσβαση και μπορούν να ενταχθούν φυσικά σε ροές δοκιμών παραγωγής ή ακόμη και σε παρακολούθηση στον τομέα. Η ευκολία είναι πραγματική, αλλά υπάρχει και η ευθύνη να κατανοήσουμε ποια περιοχή και φυσική η επιλεγμένη παράμετρος βαρύνει.

Κοινές παράμετροι που εξαρτώνται από τη θερμοκρασία:

• Τάση προσανατολισμού διάδοσης

• Αντίσταση ενεργοποίησης

• Τάση κατωφλίου

• Μεταβολές κέρδους που σχετίζονται με την κινητικότητα

• Διαρροή ρεύματος

Η ηλεκτρική ανίχνευση παράγει συνήθως μια ηλεκτρική θερμοκρασία που συνδέεται με την περιοχή που κυριαρχεί στην επιλεγμένη παράμετρο. Οι μέθοδοι βασισμένες σε διόδους συχνά σχετίζονται ισχυρά με τη συμπεριφορά της διασταύρωσης, ενώ η αντίσταση ενεργοποίησης MOSFET μπορεί να αντικατοπτρίζει ένα σύνθετο σύνολο περιοχών καναλιού και πρόσβασης διανομής πάνω από τη σιλικόνη. Αυτή η συγκεκριμένη φύση μπορεί να είναι πλεονεκτική: αν ο μηχανισμός αποτυχίας σας παρακολουθεί τη θέρμανση της διασταύρωσης, ένα μετρηθέν μέτρο που σχετίζεται με τη διασταύρωση μπορεί να φαίνεται πιο φιλικό προς την απόφαση από μια μέση επιφάνεια που μαλακώνει την κορυφή.

Η κύρια πειθαρχία είναι να δηλώσετε ρητά τι αντιπροσωπεύει η ηλεκτρική μετρική, τι πιθανότατα παραβλέπει και πώς αυτό συνδέεται με την φυσική ερώτηση που προσπαθείτε να απαντήσετε.

Η βαθμονόμηση είναι η επαναλαμβανόμενη πρόκληση. Οι διακυμάνσεις της διαδικασίας, το ιστορικό στρες και η γήρανση μπορούν να αλλάξουν τις ηλεκτρικές παραμέτρους κατά ποσά που ανταγωνίζονται τις μετατοπίσεις που προκαλούνται από τη θερμοκρασία, οι οποίες μπορούν να μειώσουν την εμπιστοσύνη αν δεν διαχειριστούν.

Τυπικές ρυθμίσεις που χρησιμοποιούνται για να διατηρήσουν την ηλεκτρική θερμομετρία αξιόπιστη:

• Ειδική βαθμονόμηση συσκευής: Μια ενιαία καθολική κλίση μπορεί να μετατοπιστεί σε παραπλανητικό έδαφος όταν η διακύμανση από τσιπ σε τσιπ ή από παρτίδα σε παρτίδα δεν είναι ασήμαντη.

• Ελεγχόμενες συνθήκες μέτρησης: Η ανίχνευση μπορεί να αυτοθερμαίνει τη συσκευή; σύντομοι παλμοί και χαμηλοί κύκλοι λειτουργίας χρησιμοποιούνται συνήθως για να μειώσουν την αλλαγή θερμοκρασίας που προκαλείται από τη μέτρηση.

• Διαχωρισμός παραγόντων σύγχυσης: Το ρεύμα διαρροής, για παράδειγμα, είναι ευαίσθητο στη θερμοκρασία και επίσης ευαίσθητο σε ελαττώματα/αποδόσεις, οπότε οι εκτιμήσεις μπορεί να μετακινηθούν εκτός αν επαναληφθούν περιοδικά.

Μια πρακτική άποψη είναι ότι η ηλεκτρική ανίχνευση κλιμακώνεται καλά για ρουτίνες παρακολούθησης, αλλά συμπεριφέρεται καλύτερα όταν αντιμετωπίζεται ως ένα βαθμονομημένο όργανο με καθορισμένο λειτουργικό περιθώριο, όχι ως ένα θερμόμετρο με έναν αριθμό που ταιριάζει σε κάθε κατάσταση.

Η επιλογή μιας προσέγγισης αφορά συνήθως την ευθυγράμμιση της φυσικής μέτρησης με την συγκεκριμένη ερώτηση που κάνετε και τους περιορισμούς που δεν μπορείτε να αποφύγετε. Όταν ομάδες επιτυγχάνουν αυτήν την ευθυγράμμιση σωστά, τα δεδομένα τείνουν να φαίνονται συνεπή; όταν δεν το κάνουν, οι άνθρωποι συχνά καταλήγουν να αλληλοσυγκρούονται με απόλυτα πραγματικές μετρήσεις.

Ενδείξεις ευθυγράμμισης απόφασης:

• Τοποθέτηση καυτών σημείων και χωρικά κλίματα: η οπτική χαρτογράφηση είναι συχνά η πιο ενημερωτική.

• Σταθερή αναφορά σε προσβάσιμα σημεία: η ανίχνευση επαφής μπορεί να είναι αξιόπιστη όταν ελέγχεται η παρεμβολή.

• Ενσωματωμένη, επαναλαμβανόμενη παρακολούθηση συνδεδεμένη με τη συμπεριφορά αρμού: η ηλεκτρική ανίχνευση είναι συχνά η πιο πρακτική.

Ένα μοτίβο που παράγει συνεχώς πιο υπερασπίσιμα συμπεράσματα είναι ο συνδυασμός μεθόδων. Τα οπτικά δεδομένα μπορούν να δείξουν πού σχηματίζονται οι κορυφές, οι αισθητήρες επαφής μπορούν να παρέχουν ελέγχους ορθότητας σε περιοχές χαμηλής κλίσης και η ηλεκτρική ανίχνευση μπορεί να παρακολουθεί τη συμπεριφορά σχετική με το αρμό υπό πραγματικά λειτουργικά κύματα. Όταν αυτές οι προοπτικές συμφιλιώνονται με ένα απλό θερμικό μοντέλο, η προκύπτουσα εκτίμηση τείνει να είναι πιο εύκολη να δικαιολογηθεί σε ανασκοπήσεις σχεδίασης και λιγότερο πιθανό να αποτύχει κατά τη διάρκεια συζητήσεων αξιοπιστίας από οποιαδήποτε μοναδική τεχνική που χρησιμοποιείται μόνη της.

Οπτική Θερμομέτρηση σε Ημιαγωγούς

Η οπτική θερμομέτρηση λειτουργεί γιατί η οπτική αντίδραση ενός ημιαγωγού μετατοπίζεται με επαναλαμβανόμενο τρόπο καθώς αλλάζει η θερμοκρασία πλέγματος. Στις καθημερινές μετρήσεις, η μεγαλύτερη ιστορία δεν είναι απλώς ότι η θερμοκρασία αλλάζει ένα σήμα, αλλά πώς συμπεριφέρεται η επιλεγμένη παρατηρήσιμη υπό πραγματικούς περιορισμούς. Η συγκεκριμένη οπτική ιδιότητα που παρακολουθείται, η περιοχή μήκους κύματος που χρησιμοποιείται και οι συνθήκες επιφάνειας και γεωμετρίας διαμορφώνουν ήσυχα το τι αναφέρει το όργανο.

Η θερμοκρασία συνήθως δεν εμφανίζεται ως άμεση ανάγνωση. Ανασυντίθεται μέσω ενός μοντέλου χαρτογράφησης. Αυτό το μοντέλο μπορεί να φαίνεται καθησυχαστικά σταθερό όταν οι υλικές φυσικές και υποθέσεις εγκατάστασης ευθυγραμμίζονται, και μπορεί να φαίνεται εκπληκτικά εύθραυστο όταν μικρές, μη παρακολουθούμενες αλλαγές μπαίνουν στα οπτικά, στην κατάσταση του δείγματος ή στη στήριξη.

Θερμομέτρηση Λαμψιμορφίας

Στη θερμομέτρηση λαμψιμορφίας, η θέρμανση τροποποιεί τη δομή ζώνης και επίσης αιωρείται τα μονοπάτια ανασύνθεσης φορέων. Αυτές οι αλλαγές μετακινούν συχνά το φάσμα εκπομπής με έναν τρόπο που είναι επαναλαμβανόμενος για ένα συγκεκριμένο υλικολογισμικό. Σε πολλούς ημιαγωγούς, η ενέργεια εκπομπής της κορυφής ακολουθεί στενά την ενέργεια του χάσματος ζώνης ώστε να γίνει μια λειτουργική υποκατάσταση της θερμοκρασίας.

Μια κοινή υλικολογισμική σχέση είναι:

Οι αριθμητικοί σταθεροί εξαρτώνται από τη σύνθεση και την ιστορία επεξεργασίας, γεγονός που μπορεί να είναι εύκολο να υποτιμηθεί όταν ένα τυπικό σύνολο παραμέτρων φαίνεται βολικό. Η θεμελιώδης ιδέα παραμένει συνεπής: καθώς η θερμοκρασία αυξάνεται, το χάσμα ζώνης γενικά συρρικνώνεται και η κορυφή εκπομπής ολισθαίνει προς χαμηλότερη ενέργεια (μακρύ μήκος κύματος).

Σε πρακτικά συστήματα, το όργανο δεν μετρά το χάσμα ζώνης. Μετρά μια οπτική παρατηρήσιμη και στη συνέχεια χρησιμοποιεί την βαθμονόμηση για να υπολογίσει την θερμοκρασία. Χρησιμοποιούνται δύο κοινές παρατηρήσιμες:

(α) θέση φασματικής κορυφής

(β) αναλογικά μετρικά στοιχεία, όπως οι αναλογίες έντασης σε δύο μήκη κύματος

Μετά τη μέτρηση, η παρατηρήσιμη μετατρέπεται σε θερμοκρασία μέσω μιας καμπύλης βαθμονόμησης που περιλαμβάνει έμμεσα τόσο την αντίδραση του υλικού όσο και τις ιδιοτροπίες της αλυσίδας μέτρησης.

Μετατόπιση Κορυφής έναντι Αναλογία Έντασης

Οι μέθοδοι μετατόπισης κορυφής φαίνονται απλές επειδή το θερμόμετρο μοιάζει με τη θέση του φάσματος. Αυτή η διαίσθηση μπορεί να είναι ικανοποιητική όταν τα φάσματα είναι καθαρά και μονοκορυφαία. Η δυσφορία εμφανίζεται όταν το φάσμα διευρύνεται με τη θερμοκρασία, όταν πολλοί μετασχηματισμοί επικαλύπτονται ή όταν η φθορισμός υποβάθρου αυξάνεται και η κορυφή γίνεται περισσότερο θέμα κρίσεως παρά καθαρού χαρακτηριστικού.

Οι μέθοδοι δύο χρωμάτων (λόγος έντασης) μπορούν να είναι πιο σταθερές σε μπερδεμένες συνθήκες επειδή οι λόγοι καταστέλλουν πολλές κοινές κλίσεις. Οι αλλαγές στην αποδοτικότητα συλλογής και η ήπια παρέκκλιση ευθυγράμμισης συχνά διαιρούνται καλύτερα από ό,τι αφαιρούνται. Παρ’ όλα αυτά, οι μέθοδοι λόγου εξακολουθούν να στηρίζονται σε μεγάλο βαθμό στην ακρίβεια του φίλτρου, την οργάνωση του ανιχνευτή και τη σταθερότητα των επιλεγμένων παραθύρων μήκους κύματος. Όταν αυτά τα κομμάτια παρέκκλινουν, ο λόγος μπορεί να παρέκλινει μαζί τους.

Ένα μοτίβο που συχνά προκύπτει στις μεταβάσεις από το εργαστήριο στο πεδίο είναι ελαφρώς ταπεινωτικό: η μέθοδος που φαίνεται πιο ευαίσθητη σε χαρτί δεν παραδίδει πάντα την καλύτερη αλήθεια θερμοκρασίας έξω ή σε μια γραμμή παραγωγής. Μικρές παραλλαξίες, γηρασμένα φίλτρα ή μια αργή ταινία μόλυνσης σε ένα παράθυρο μπορεί να μετατοπίσουν έναν λόγο με έναν τρόπο που φαίνεται πειστικά σαν θέρμανση. Διατάξεις που τονίζουν την επαναληψιμότητα, σταθερά φίλτρα, μηχανικά σταθερή οπτική και προγραμματισμένους ελέγχους επαλήθευσης, συχνά καταλήγουν να φαίνονται πιο ήρεμες στο χειρισμό και λιγότερο επιρρεπείς σε μυστήριες επεισόδια θερμοκρασίας.

Οι Τρεις Κύριες Ανεπιθύμητες Επιδράσεις

Ακόμη και αν το μοντέλο διαφοράς-ενέργειας με θερμοκρασία είναι ακριβές, το μετρηθέν φάσμα μπορεί να κινείται για λόγους που δεν σχετίζονται με τη θερμοκρασία πλέγματος που προορίζατε να παρατηρήσετε. Τρεις πηγές σύγχυσης επανέρχονται επανειλημμένα:

• Αυτοθερμανση από Διέγερση

Η οπτική διέγερση μπορεί να καταθέσει θερμότητα τοπικά, κυρίως σε μικρούς όγκους, ελαφρώς υποστηριζόμενα μεμβράνες ή δομές με αδύνατο θερμικό βυθιστικό. Η μέτρηση τότε μπορεί να αναφέρει μια θερμοκρασία που δημιούργησε εν μέρει η φωτεινότητα, κάτι που μπορεί να είναι ανησυχητικό επειδή οι αριθμοί φαίνονται ακόμα εσωτερικά συνεπείς.

Ένας πρακτικός έλεγχος είναι μια σάρωση ισχύος υπό σταθερές συνθήκες περιβάλλοντος. Αν η υπολογιζόμενη θερμοκρασία αυξάνεται με την ισχύ διέγερσης, η διάταξη εισάγει θερμότητα. Οι μετρήσεις που συχνά μειώνουν αυτή την προκατάληψη περιλαμβάνουν: μικρότερους κύκλους λειτουργίας, χαμηλότερη πυκνότητα ισχύος, μεγαλύτερα μεγέθη κηλίδων και βελτιωμένη θερμική επαφή με τον ψυκτήρα ή τη βάση.

• Διακυμάνσεις Επικεντρωμένων Στοιχείων

Η υψηλή επικέντρωση και οι αλλαγές πυκνότητας φορέα μπορούν να εισάγουν πλήρωση ζώνης, ανακατανομή διαφοράς-ενέργειας και μετατοπίσεις στη δυναμική ανασύνθεσης. Το φάσμα μπορεί να μετατοπιστεί, να διευρυνθεί ή να επανασχηματιστεί με τρόπους που είναι δύσκολο να διαχωριστούν από μια πραγματική θερμική τάση αν η ανάλυση υποθέτει ότι μόνο η θερμοκρασία προκαλεί μετατόπιση της κορυφής.

Μια πιο αξιόπιστη πρακτική είναι η βαθμονόμηση με δείγματα που ταιριάζουν στο επίπεδο επικέντρωσης, τη ροή διεργασίας και την ιστορία, αντί να στηρίζονται σε γενικούς σταθερούς που δεν έχουν ποτέ προσαρμοστεί στο πραγματικό γέλιο και το πλαίσιο κατασκευής.

• Μετατοπίσεις που Προκαλούνται από Στρες

Η μηχανική πίεση αλλάζει τη δομή ζώνης. Η πίεση συσκευασίας, η ασυμφωνία θερμικής διαστολής, η καμπυλότητα του γέλιου και η στήριξη μπορούν να εισάγουν όλα στρες που μετατοπίζουν τα φασματικά χαρακτηριστικά. Αυτό που καθιστά αυτό δύσκολο είναι ότι μικρές μηχανικές αλλαγές, όπως η αλλαγή ενός συγκολλητικού στρώματος, η διαφορετική σφίγγια ενός κλιπ ή η επανατοποθέτηση ενός τσιπ, μπορεί να δημιουργήσουν επαναλαμβανόμενες αποκλίσεις που μοιάζουν με νόμιμες διαφορές θερμοκρασίας.

Για εργασίες που απαιτούν ακρίβεια, το στρες συχνά θεωρείται καλύτερα ως μεταβλητή κατάστασης που πρέπει να παραμείνει σταθερή. Η διατήρηση των συνθηκών στήριξης ταυτόσημες μεταξύ βαθμονόμησης και μέτρησης, και η αποφυγή ανασυναρμολόγησης κατά τη διάρκεια της μελέτης, συνήθως μειώνει τις συζητήσεις "γιατί μετατοπίστηκε;" αργότερα.

Ένας κοινός τρόπος αποτυχίας είναι η βαθμονόμηση μόνο της αντίδρασης του ημιαγωγού ενώ υποτίθεται ότι η οπτική και ηλεκτρονική αλυσίδα είναι ουδέτερη. Στην πράξη, η λειτουργία του οργάνου γίνεται μέρος του χάρτη από το σήμα στη θερμοκρασία. Αυτό περιλαμβάνει τη βαθμονόμηση μήκους κύματος του φασματόμετρου, την οργάνωση του ανιχνευτή, τη γήρανση ή την παρέκκλιση του φίλτρου και τη γεωμετρία συλλογής.

Μια ολοκληρωμένη βαθμονόμηση που γίνεται με την ίδια οπτική διαδρομή, την ίδια αριθμητική διάσταση και την ίδια στήριξη δείγματος τείνει να παράγει στενότερη αβεβαιότητα στην πραγματική χρήση. Μπορεί να φαίνεται λιγότερο κομψό από μια καθαρά θεωρητική μετατροπή, αλλά απορροφά τις πραγματικές ατέλειες στην καμπύλη βαθμονόμησης—συνήθως μια εμπορική που οι άνθρωποι εκτιμούν μόλις η μέτρηση χρειάζεται να αντέξει σε καθημερινές διαδικασίες.

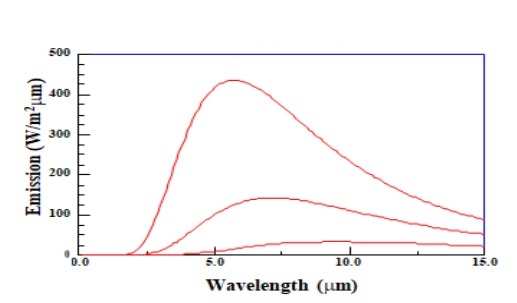

Θερμογραφία Υπέρυθρης Ακτινοβολίας

Η θερμογραφία υπέρυθρης ακτινοβολίας υποδηλώνει τη θερμοκρασία από την θερμική ακτινοβολία. Σε μια ιδανική μορφή, η συνολική εκπεμπόμενη ισχύς ακολουθεί:

Εάν μετρηθεί η ακτινοβολία σε μια γνωστή IR ζώνη και η εκπεμπτικότητα (varepsilon) είναι γνωστή, μπορεί να υπολογιστεί η θερμοκρασία. Η πρακτική απογοήτευση είναι ότι \(\varepsilon\) δεν είναι ένας σταθερός παγκόσμιος αριθμός. Διαφοροποιείται ανάλογα με το υλικό, την επιφάνεια, τη γεωμετρία και τη ζώνη μήκους κύματος.

Δεδομένου ότι η ακτινοβολία αυξάνεται απότομα με τη θερμοκρασία, ακόμη και μια μέτρια ασυμφωνία στην εκπεμπτικότητα μπορεί να απομακρύνει τη συμπεφρασμένη θερμοκρασία από την πραγματικότητα. Σε πραγματικές μετρήσεις, σφάλματα της τάξης δεκάδων βαθμών είναι εντελώς πιθανά όταν η εκπεμπτικότητα υποτίθεται λόγω ευκολίας παρά επικυρώνεται στην πραγματική επιφάνεια.

Η εκπεμπτικότητα σχετίζεται με το πόσο μια επιφάνεια απορροφά και ανακλά την ακτινοβολία εντός μιας συγκεκριμένης ζώνης και σε μια συγκεκριμένη γωνία θέασης. Η διαφοροποίηση καθοδηγείται από αρκετές πρακτικές επιρροές:

• Ακαμψία και Φινίρισμα Επιφάνειας

Οι γυαλισμένοι μεταλλικοί επιφάνειες συχνά συνδυάζουν χαμηλή εκπεμπτικότητα με υψηλή ανακλαστικότητα, γεγονός που τους καθιστά επιρρεπείς στο να «διαβάζουν» το περιβάλλον όσο και τον εαυτό τους. Η τριβή ή η επικάλυψη τείνουν να αυξάνουν την εκπεμπτικότητα και να μειώνουν τις περιβαλλοντικές ανακλάσεις, κάνοντάς την θερμογραφία να φαίνεται πιο πιστευτή και λιγότερο «καθρέφτης».

• Στρώματα Οξειδίων και Ρύποι

Λεπτά οξείδια, υπολείμματα και κινηματικά φιλμ μπορούν να αλλάξουν την εκπεμπτικότητα κατά τρόπο ουσιαστικό, και μπορεί να εξελιχθούν καθώς η επιφάνεια γερνά. Αυτό μπορεί να προκαλέσει αργή μετακίνηση που μοιάζει με ήπια θέρμανση ή ψύξη ακόμη και όταν η πραγματική θερμοκρασία είναι σταθερή, ένα φαινόμενο που είναι εύκολο να παρερμηνευτεί αν η χημεία της επιφάνειας είναι εκτός ορατότητας και μακριά από τον νου.

• Γωνία Θέασης και Σπεκτρουαλική Ζώνη

Η εκπεμπτικότητα εξαρτάται από την κατεύθυνση και το μήκος κύματος. Η αλλαγή γωνίας της κάμερας, της οπτικής ή της σπεκτρουαλικής ζώνης μπορεί να αλλάξει την αποτελεσματική εκπεμπτικότητα αρκετά ώστε να ακυρώσει μια προηγούμενη βαθμονόμηση. Η διατήρηση σταθερής γεωμετρίας δεν είναι απλά θέμα ευκολίας· καθορίζει τι σημαίνει η μέτρηση από εκτέλεση σε εκτέλεση.

Οι ισχυρές ροές θερμογραφίας συνήθως συνδυάζουν αρκετές τακτικές:

- Ικανότητα βαθμονόμησης εκπεμπτικότητας σε πραγματικό χρόνο σε σχέση με ένα πρότυπο
- Επικαλύψεις ή ταινίες υψηλής εκπεμπτικότητας
- Σταθερές σπεκτρουαλικές ζώνες και συνεπής οπτική γεωμετρία
- Διαχείριση ανακλάσεων

Η βαθμονόμηση της εκπεμπτικότητας μπορεί να εδραιωθεί χρησιμοποιώντας μια επαφή αναφοράς όταν είναι επιτρεπτό, ή μια επιφάνεια αναφοράς γνωστής θερμοκρασίας όταν η επαφή δεν είναι εφικτή. Αυτό συνδέει τη μετατροπή ακτινοβολίας σε θερμοκρασία με την πραγματική κατάσταση της επιφάνειας αντί με μια υπόθεση από datasheet.

Η εφαρμογή μιας επικάλυψης ή ταινίας υψηλής εκπεμπτικότητας συχνά μειώνει την ευαισθησία στην επιφάνεια και τις ανακλάσεις. Αυτή είναι συχνά η ταχύτερη διαδρομή για πιο ακριβείς μετρήσεις, αρκεί η στρώση να είναι αρκετά λεπτή ώστε να μην αναστατώσει ουσιαστικά το θερμικό πεδίο και είναι συμβατή με το περιβάλλον.

Η κλείδωση της σπεκτρουαλικής ζώνης και η διατήρηση της γεωμετρίας θέασης συνεπής μειώνει την παραλλαγή από εκτέλεση σε εκτέλεση. Σε πολλές εφαρμογές, η αναπαραγωγικότητα βελτιώνεται περισσότερο από τη διατήρηση της γωνίας παρά από την αναβάθμιση σε κάμερα υψηλότερης ανάλυσης.

Για ανακλαστικούς στόχους, η διαχείριση ανακλάσεων είναι σημαντική γιατί η επιφάνεια μπορεί να ανακλά ζεστά αντικείμενα από το περιβάλλον στην κάμερα, δημιουργώντας ψευδείς θερμοκρασίες. Η σκίαση, η διαχείριση των θερμοκρασιών φόντου και η ρύθμιση των γωνιών για τη μείωση των ειδικών ανακλάσεων μπορεί να αποτρέψει την ενοχλητική κατάσταση όπου μια θερμή περιοχή εξαφανίζεται όταν κάποιος απομακρύνεται από τη ρύθμιση.

Στη θερμομετρία λυχνιών και τη θερμογραφία IR, η κοινή τεχνική πραγματικότητα είναι ότι τα οπτικά συστήματα μετρούν οπτικές παραμέτρους, όχι άμεσα τη θερμοκρασία. Οι μετρήσεις που αντέχουν στην εξέταση θεωρούν αυτές τις παραμέτρους ως εξαρτώμενες από την επιλογή μήκους κύματος, την γεωμετρία, την κατάσταση επιφάνειας, τις συνθήκες διέγερσης και το πλαίσιο βαθμονόμησης.

Μια υπερασπιστική αλυσίδα από το σήμα στη θερμοκρασία περιλαμβάνει συνήθως: καθορισμένες σπεκτρουαλικές ζώνες, ελεγχόμενη και επαναλαμβανόμενη γεωμετρία, ελέγχους για θέρμανση που προκαλείται από διέγερση, και συνθήκες βαθμονόμησης που ταιριάζουν με το πραγματικό περιβάλλον μέτρησης. Όταν αυτή η πειθαρχία διατηρείται, η οπτική θερμομετρία μπορεί να είναι γρήγορη και ακριβής με τρόπο που φαίνεται ικανοποιητικά αποτελεσματικός· όταν δεν είναι, μπορεί να παράξει αριθμούς που φαίνονται ακριβείς ενώ στην πραγματικότητα χάνουν την αλήθεια.

Μέθοδοι Θερμικής Δοκιμής για Ανάλυση Μεταφοράς Θερμότητας Μεταξύ Συσκευών

Στις μετρήσεις που βασίζονται σε επαφή, ένας αισθητήρας αναφέρει τη θερμοκρασία ανταλλάσσοντας θερμότητα με το αντικείμενο στόχο, που σημαίνει ότι η παρακολούθηση επηρεάζει αυτό που προσπαθεί να παρατηρήσει. Οι λεπτομέρειες που διαμορφώνουν το αποτέλεσμα είναι συχνά βαρετές αλλά αποφασιστικές: η γεωμετρία της κεφαλής, η εσωτερική θερμική διαδρομή μέσα στο σώμα της κεφαλής και η κατάσταση της διασύνδεσης ακριβώς στο σημείο επαφής. Μαζί, αυτοί οι παράγοντες διαμορφώνουν (α) τη χωρική ανάλυση, (β) τον χρόνο αντίδρασης και (γ) το πώς η μέτρηση αναδιαμορφώνει τον τοπικό θερμικό τομέα.

Στη καθημερινή πειραματική εργασία, τα αποτελέσματα που φαίνονται λιγότερο αμφίβολα τείνουν να προέρχονται από την αντιμετώπιση της κεφαλής και της συσκευής ως ενός συνδεδεμένου θερμικού συστήματος παρά ως "όργανο" έναντι "δείγματος." Αυτή η προσέγγιση μειώνει τις εκπλήξεις: αντί να διαφωνούμε με έναν συγκεχυμένο χάρτη αργότερα, η μέτρηση σχεδιάζεται ώστε η σύνδεση να ελέγχεται, να είναι αναπαραγώγιμη και μικρή σε σύγκριση με τη ροή θερμότητας που ερωτάται.

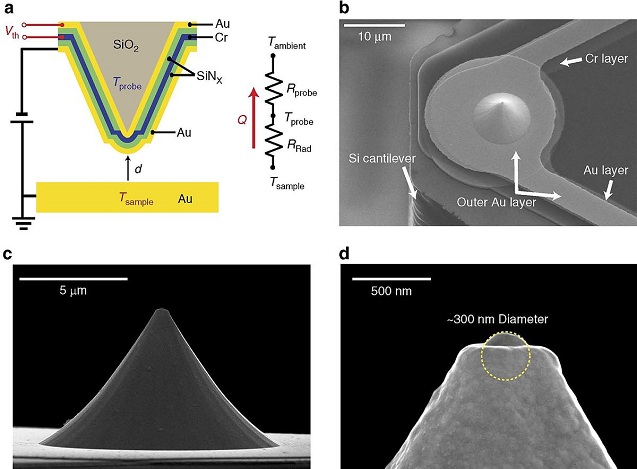

Σαρωτικά Θερμικά Εργαλεία

Η σάρωση θερμικής μικροσκοπίας τοποθετεί συνήθως έναν θερμίστορα ή θερμόμετρο κοντά σε μια υπερλεπτή άκρη. Κατά τη διάρκεια της τετράγωνης σάρωσης, η άκρη ανταλλάσσει θερμότητα τοπικά με την επιφάνεια και μετατρέπει αυτή την ανταλλαγή σε ηλεκτρικό σήμα. Αυτό υποστηρίζει τη χαρτογράφηση που σχετίζεται με τη θερμοκρασία με σχεδόν νανοκλίμακα πλάγια ανάλυση, αλλά το σήμα σπάνια είναι μια κυριολεκτική επιφανειακή θερμοκρασία σε ένα σημείο.

Αυτό που εξάγει το όργανο περιγράφεται πιο ειλικρινά ως μια μπλέντερ αντίδραση που παράγεται από πολλούς παράγοντες που δρουν ταυτόχρονα:

• το τοπικό πεδίο θερμοκρασίας της επιφάνειας,

• η θερμική αντίσταση επαφής άκρης-δειγμα,

• η διάχυση και η απορρόφηση θερμότητας μέσω του ελατηρίου και του περιβάλλοντος μέσου.

Αυτός είναι ο λόγος που δύο σάρωσης στην ίδια συσκευή μπορεί να διαφωνούν με τρόπους που είναι ενοχλητικά ανθρώπινοι στην αποσφαλμάτωση: μια μικρή μετατόπιση στη δύναμη επαφής, μια ήσυχη αλλαγή στην περιβαλλοντική υγρασία ή η σταδιακή γήρανση της κεφαλής μπορεί να αλλάξουν την διασύνδεση αρκετά ώστε να αλλάξει η αποτελεσματική θερμική σύνδεση. Όταν συμβαίνει αυτό, είναι εύκολο να μπερδέψει κανείς μια αλλαγή σύνδεσης με μια αλλαγή υλικού ή συσκευής εκτός εάν το πρωτόκολλο μέτρησης παρακολουθεί ρητά την κατάσταση της διασύνδεσης.

Η SThM ξεχωρίζει όταν η ερώτηση συμβαδίζει με μικρές κλίμακες μήκους. Είναι κατάλληλη για καταστάσεις όπου η μεταφορά θερμότητας διαμορφώνεται από μικροκλίμακες δομής παρά από ομαλές, μαζικές μέσες τιμές. Επίσης βοηθά στον εντοπισμό όχι μόνο καυτών περιοχών, αλλά και όπου η θερμότητα εισέρχεται, εξέρχεται ή περιορίζεται μέσα στο σύστημα.

Χαρακτηριστικά που συνήθως ωφελούνται από ανάλυση στυλ SThM:

• όρια κόκκων

• στενές διευθύνσεις

• τοπικά καυτά σημεία σε συσκευές ισχύος

• τοπικά θερμικά εμπόδια

Όταν το πείραμα σχεδιάζεται με συγκράτηση (ιδίως γύρω από τη δύναμη επαφής και τη θέρμανση της κεφαλής), η SThM μπορεί να τονίσει διαδρόμους ροής θερμότητας που αλλιώς θα έμεναν αχνά σε τεχνικές που βασίζονται σε μέσες τιμές.

Περιορισμοί

Θερμική Αντίσταση Επαφής Άκρης–Δείγμα: Σε επαφές νανομέτρου, η διασυνδετική αντίσταση μπορεί να κυριαρχήσει στην ανταλλαγή θερμότητας, ιδιαίτερα σε τραχιές, οξειδωμένες ή μολυσμένες επιφάνειες. Η ευαισθησία εδώ μπορεί να είναι συναισθηματικά εξαντλητική στην πράξη, διότι η διασύνδεση ανταποκρίνεται σε μικρές αλλαγές που δεν αναγκαστικά ανακοινώνονται στο σήμα τοπογραφίας του AFM. Μια ελαφρά αλλαγή στην πίεση ή στην καθαριότητα αλλάζει την πραγματική επιφάνεια επαφής, γεγονός που μετατοπίζει την αποτελεσματική θερμική αγωγιμότητα και επομένως το μετρημένο σήμα.

Ένα επαναλαμβανόμενο μάθημα στο εργαστήριο είναι ότι η σταθερή τοπογραφία και η σταθερή θερμική επαφή δεν παρακολουθούν αξιόπιστα η μία την άλλη. Η θερμική διαδρομή μπορεί να παρασυρθεί ακόμη και όταν ο κύκλος ανατροφοδότησης φαίνεται αψεγάδιαστος, και αυτή η παραστροφή μπορεί να μιμηθεί μια αλλαγή θερμοκρασίας εάν δεν είναι ξεχωριστά περιορισμένη.

Απορρόφηση Θερμότητας Κεφαλής και Αντίκτυποι: Η κεφαλή μπορεί να λειτουργήσει ως ψυκτική πηγή (και, αν θερμαίνεται από μόνη της, ως πηγή θερμότητας), τραβώντας θερμότητα από το δείγμα και μειώνοντας τη τοπική θερμοκρασία. Το φαινόμενο είναι πιο εμφανές σε δομές που δεν έχουν πολύ θερμική μάζα ή που είναι ασταθώς συνδεδεμένες με ένα θερμικό λουτρό, όπως λεπτές ταινίες και αναρτημένες μεμβράνες.

Ένα απλό νοητικό μοντέλο βοηθά στο να διατηρηθούν οι ερμηνείες στο έδαφος: εάν η συσκευή υπό δοκιμή έχει αδύναμη θερμική σύνδεση με το περιβάλλον της, τότε η εισαγωγή οποιασδήποτε επιπλέον θερμικής διαδρομής, όπως η κεφαλή, θα ανακατευθύνει τη ροή θερμότητας με έναν τρόπο που μπορεί να εμφανιστεί στον χάρτη. Όταν ο πειραματιστής είναι ήδη σε εγρήγορση για μικρές κλίσεις, αυτή η αντίκτυπη δράση μπορεί να είναι ακριβώς το είδος της αόρατης χειρός που δημιουργεί μια καθαρή αλλά παραπλανητική εικόνα.

Διαδικασίες Μεταφοράς Θερμότητας Περιβάλλοντος: Παράλληλες διαδικασίες μεταφοράς θερμότητας έξω από την προοριζόμενη στερεά-στερεά επαφή μπορούν να θολώσουν το νόημα του σήματος. Η αγωγή του αέρα, τα προσροφημένα στρώματα νερού και η ακτινοβολούμενη ανταλλαγή μπορούν όλα να συμβάλλουν. Πολλές ασυμφωνίες που φαίνονται αρχικά ως προβλήματα ηλεκτρονικών τελειώνουν συχνά να ιχνηλατούνται σε περιβαλλοντικές συνθήκες που κινούνται ήσυχα κατά τη διάρκεια μακρών σκαναρισμάτων.

Κοινές περιβαλλοντικές συνεισφορές που περιπλέκουν την ερμηνεία:

• αγωγή αέρα

• προσροφημένα στρώματα νερού

• ακτινοβολούμενη ανταλλαγή

Σε πολλές ρυθμίσεις, η σφιχτή θερμοκρασία του περιβλήματος, η σταθεροποίηση της υγρασίας και η επαναληψιμότητα των παραμέτρων προσέγγισης μειώνουν τη διαφωνία πιο αποτελεσματικά από την επιθετική μετα-επεξεργασία, επειδή η μέτρηση γίνεται λιγότερο ευαίσθητη σε μη ελεγχόμενες παράλληλες οδούς.

Βελτίωση Συνοχής Μετρήσεων

• Διορθώστε χρησιμοποιώντας δείγματα αναφοράς που καλύπτουν την αναμενόμενη θερμική αγωγιμότητα και την περιοχή θερμοκρασίας, αντί να βασιστείτε σε μία μόνο βαθμονομημένη σημειακή μέτρηση που μπορεί να κρύψει μη γραμμικότητες.

• Παρακολουθήστε και ρυθμίστε τη δύναμη επαφής, το χρόνο παραμονής και την ταχύτητα σάρωσης, καθώς το καθένα μετασχηματίζει τη αποτελεσματική θερμική χρονική σταθερά του συστήματος άκρου-δείγματος.

• Χρησιμοποιήστε στρατηγικές που διαχωρίζουν την θερμική σύνδεση από τη πραγματική θερμοκρασία, όπως συγκρίσεις πολλαπλών προμπ, επαναλαμβανόμενα σκαναρίσματα με διαφορετικές δυνάμεις, ή τροποποιημένη θέρμανση για την εξαγωγή απόκρισης εξαρτώμενης από τη συχνότητα.

Μια οπτική που τείνει να διατηρεί τις ομάδες ευθυγραμμισμένες είναι να θεωρούν το SThM κυρίως ως συγκριτικό όργανο, διαφορές σε χαρακτηριστικά, πριν/μετά από αλλαγές και σχετικές οδούς ροής θερμότητας, εκτός αν η βαθμονόμηση και η μοντελοποίηση έχουν προχωρήσει αρκετά για να δικαιολογήσουν την απόλυτη θερμομετρία.

Θερμογραφικά Φωσφορικά Επίχρισμα

Οι θερμογραφικοί φωσφόροι χρησιμοποιούν μια λεπτή στρώση κεραμικού υλικού ντοπαρισμένου με σπάνιες γαίες που εφαρμόζεται στην επιφάνεια στόχο. Υπό UV (ή άλλη κατάλληλη) διέγερση, η επίστρωση εκ emits φως της έντασης και/ή του χρόνου διάσπασης που αλλάζει με τη θερμοκρασία. Επειδή η στρώση μπορεί να καλύψει μια ευρεία περιοχή, λειτουργεί όπως ένας κατανεμημένος θερμόμετρος: παράγει ευρύ πεδίο θερμοκρασίας παρά μια σημειακή σάρωση.

Αυτό το καθιστά κατάλληλο για ερωτήσεις σχετικά με τα χωρικά μοτίβα μεταφοράς ενέργειας μεταξύ ζευγμένων στοιχείων, συμπεριλαμβανομένου του πώς εξαπλώνεται η θερμότητα κατά μήκος μιας διεπαφής και πού συγκεντρώνεται κοντά στις περιοχές επαφής. Η μέτρηση συχνά φαίνεται πιο άμεση προς ερμηνεία καθώς ο χάρτης αποκτάται σε μία οπτική λήψη παρά ραμμένος μαζί από μακρές τροχιές σάρωσης.

Δυνάμεις

Αυτή η προσέγγιση αποφεύγει τις αβεβαιότητες επαφής που προκύπτουν με τις σάρωσες άκρες, γεγονός που μπορεί να είναι ανακουφιστικό όταν η επιφάνεια της συσκευής είναι ευαίσθητη ή μεταβλητή. Μπορεί να διαχειριστεί πολύπλοκες γεωμετρίες και μεγαλύτερα πεδία όρασης, και συχνά συνδυάζεται φυσικά με μεταβαλλόμενες μετρήσεις όταν χρησιμοποιούνται μέθοδοι χρόνου διάσπασης.

Ένα πρακτικό πλεονέκτημα που εμφανίζεται άμεσα σε πραγματικά προγράμματα είναι η χωρητικότητα: μία οπτική εικόνα μπορεί να αποφέρει ολόκληρο το πεδίο θερμοκρασίας που διαφορετικά θα απαιτούσε μεγάλες χρόνες σάρωσης με έναν προμπ, μειώνοντας την έκθεση σε αργές μετατοπίσεις που συσσωρεύονται κατά τη διάρκεια εκτενών μετρήσεων.

Περιορισμοί

Η προσθήκη ενός επικάλυψης αλλάζει την επιφάνεια. Ακόμη και μια λεπτή στρώση μπορεί να προσθέσει θερμική αντίσταση, να μετατοπίσει την εκπομπή και να τροποποιήσει τη μεταφορά θερμότητας διεπαφής. Αυτό είναι πιο αισθητό όταν η μεταφορά ενέργειας από συσκευή σε συσκευή κυριαρχείται από την επιφάνεια, όπου η εγγενής συνθήκη ορίου είναι μέρος αυτού που μελετάται.

Καταστάσεις όπου η προστιθέμενη στρώση τείνει να έχει μεγαλύτερη σημασία:

• σπουδές αγωγιμότητας επαφής

• διάχυση θερμότητας κοντά στην επιφάνεια

• αποτελέσματα αύξησης επιφάνειας

Μια παρατήρηση πεδίου που αξίζει να κρατήσουμε στο μυαλό είναι ότι οι επικές αναφερόμενες ως οπτικά λεπτές δεν είναι αυτόματα θερμικά αμελητέες. Όταν το πείραμα κυνηγάει λεπτές φυσικές διεπαφές, η επίστρωση μπορεί σιωπηλά να γίνει μέρος του φαινομένου αντί για μια παθητική στρώση ανάγνωσης.

Μη ομοιόμορφο πάχος μπορεί να μιμηθεί θερμικά διαστήματα αλλάζοντας την ένταση εκπομπής. Η φωτο-αποχρωματισμός και η στήριξη της διέγερσης μπορούν να παράγουν αργές φαινομενικές τάσεις θερμοκρασίας που δεν έχουν καμία σχέση με τη μεταφορά θερμότητας. Μεθόδους διάρκειας/χρόνου διάσπασης μειώνουν την ευαισθησία στη μεταβολή του πάχους, αλλά εξακολουθούν να εξαρτώνται από τη σταθερή χρονομέτρηση διέγερσης και τη συνεπή οπτική συλλογή.

Οπτικοί και συνεισφορές διέγερσης που συχνά δημιουργούν τεχνάσματα:

• μη ομοιογένεια πάχους επικάλυψης

• φωτο-αποχρωματισμός

• στήριξη διέγερσης ή τριβή χρόνου

• αλλαγές στην ευθυγράμμιση των οπτικών συλλογών

Όταν αυτές οι επιδράσεις δεν παρακολουθούνται, οι προκύπτοντες χάρτες μπορούν να φαίνονται ομαλοί και πειστικοί, ενώ υποκωδικοποιούν τη συμπεριφορά του οπτικού συστήματος αντί για τη θερμοδυναμική της συσκευής .

Η κακή προσκόλληση ή οι μικρορωγμές μπορούν να δημιουργήσουν τοπικά κενά αέρα που παραμορφώνουν το θερμικό πεδίο. Ο καθαρισμός της επιφάνειας, η ελεγχόμενη ωρίμανση και η επαλήθευση της ομοιομορφίας συχνά καθορίζουν εάν ο τελικός χάρτης είναι πιστευτός όταν εξετάζεται ποσοτικά. Στην πράξη, αυτό το βήμα είναι όπου η υπομονή αποδίδει: ένα επίχρισμα που φαίνεται “καλό” με την πρώτη ματιά μπορεί να κρύβει ακόμα ασυνέχειες που έχουν σημασία θερμικά .

Ποσοτική Χαρτογράφηση Θερμοκρασίας

• Προτιμήστε τη βαθμονόμηση διάρκειας ζωής/χρόνου αποσύνθεσης όταν είναι εφικτό, διότι είναι λιγότερο ευαίσθητη στο πάχος του επικαλυμματος και την ένταση του φωτισμού από την ωμή χαρτογράφηση έντασης .

• Χαρακτηρίστε το πάχος και την ομοιομορφία της επικάλυψης; ακόμη και η βασική οπτική επιθεώρηση και η ελαφριά επιθεώρηση προφίλ μπορεί να αποτρέψουν μεγάλες ερμηνευτικές σφαλμάτων .

• Επιβεβαιώστε σε σχέση με τουλάχιστον ένα ανεξάρτητο θερμόμετρο ή αναφορά κατάσταση, ειδικά όταν ο στόχος είναι η ποσοτικοποίηση της θερμικής μεταφοράς μεταξύ συσκευών παρά μόνο οπτικοποίηση προτύπων .

Μια ερμηνευτική στάση που μειώνει τη σύγχυση είναι να αντιμετωπίζουμε τους θερμογραφικούς φωσφόρους ως ένα οπτικό στρώμα μετατροπής. Αν η ερώτηση της θερμικής μεταφοράς κυριαρχείται από τη μαζική αγωγιμότητα μέσα στη συσκευή, το στρώμα συχνά χάνεται στο παρασκήνιο; αν η ερώτηση κυριαρχείται από επιφανειακές αλληλεπιδράσεις, το στρώμα γίνεται μέρος της συνθήκης ορίου και ανήκει στο μοντέλο .

Πώς να αποφασίσετε μεταξύ θερμικών αισθητήρων σάρωσης και θερμογραφικών φωσφόρων

Ευθυγραμμίστε το εργαλείο με την ερώτηση θερμικής μεταφοράς

Επιλέξτε θερμικούς αισθητήρες σάρωσης όταν επιλύετε μικροσκοπικές θερμές περιοχές, εντοπίζετε στενές διαδρομές ροής θερμότητας ή συγκρίνετε θερμική αντίθεση σε νανοδομές. Επιλέξτε θερμογραφικούς φωσφόρους όταν χαρτογραφείτε τη θερμοκρασία σε μεγάλες περιοχές, καταγράφετε παροδικά πρότυπα διάδοσης ή παρατηρείτε τη συζεύξη από συσκευή σε συσκευή μέσω μιας διασύνδεσης .

Αντιμετωπίστε την παρα distorted μέτρηση ως ρητό σχεδιαστικό παράμετρο

Και οι δύο προσεγγίσεις μπορούν να προκαλέσουν μεροληψία στο θερμικό πεδίο, απλώς μέσω διαφορετικών μηχανισμών. Οι αισθητήρες σάρωσης μπορούν να απορροφήσουν θερμότητα στην επαφή και να αναμορφώσουν το τοπικό κλίμα; οι στρώσεις φωσφόρων μπορούν να τροποποιήσουν τη συνθήκη ορίου προσθέτοντας μια ταινία με τις δικές της θερμικές και οπτικές ιδιότητες. Οι ροές εργασίας που διατηρούν τη σταθερότητά τους υπό έλεγχο τυπικά ποσοτικοποιούν αυτές τις προκαταλήψεις αντί να ελπίζουν ότι είναι μικρές .

Σε πολλές πραγματικές συγκρίσεις, η ονομαστική ανάλυση δεν είναι αυτή που καθορίζει τον νικητή. Ο καθοριστικός παράγοντας είναι εάν η διαταραχή μπορεί να περιοριστεί αρκετά ώστε να παραμείνει κάτω από τα θερμικά κλίματα και τις αντιστάσεις που ερμηνεύονται, έτσι ώστε οι συμπεράσματα να παραμένουν σταθερές όταν η μέτρηση επαναλαμβάνεται .

Μια Εδαφική Ψηφιακή Άποψη

Η χαρτογράφηση θερμοκρασίας είναι πιο εύκολη όταν το θερμόμετρο είναι παθητικό και το σύστημα αλλάζει αργά. Οι μελέτες θερμικής μεταφοράς μεταξύ συσκευών συχνά παραβιάζουν και τις δύο υποθέσεις: οι αλληλεπιδράσεις αλλάζουν, οι διασυνδέσεις εξελίσσονται και οι χρονικές σταθερές μπορεί να είναι σύντομες. Μια υπερασπίσιμη προσέγγιση συνδυάζει βαθμονόμηση, ελέγχους επαναληψιμότητας και ένα απλουστευμένο θερμικό μοντέλο της αλληλεπίδρασης αισθητήρα–συσκευής .

Αυτή η προσέγγιση αντιμετωπίζει τα όρια των συσκευών ως μετρήσιμες παραμέτρους. Επίσης βελτιώνει τις τεχνικές συζητήσεις εστιάζοντας σε αυτά που ελέγχθηκαν, σε αυτά που παρέμειναν αβέβαια και στο πώς αυτή η αβεβαιότητα επηρεάζει την ανάλυση θερμικής μεταφοράς .

Ηλεκτρικές Παράμετροι που Επηρεάζουν τις Μετρήσεις Θερμοκρασίας Ημιαγωγών

Η ηλεκτρική θερμομετρία βασίζεται σε ένα απλό αλλά εύκολα παρανοούμενο γεγονός: η ηλεκτρική συμπεριφορά του ημιαγωγού αλλάζει με τη θερμοκρασία. Παρατηρώντας μια επιλεγμένη ηλεκτρική παράμετρο και χαρτογραφώντας την μέσω βαθμονόμησης, ένα σύστημα μπορεί να εκτιμήσει τη θερμοκρασία χωρίς να προσθέσει έναν ξεχωριστό θερμικό μετατροπέα. Σε πολλές σχεδιάσεις, αυτή η ταχύτητα και η ενσωμάτωση είναι πραγματικά ικανοποιητική, καθώς ο αισθητήρας μπορεί να τοποθετηθεί μέσα σε κυκλώματα που ήδη υπάρχουν. Την ίδια στιγμή, μπορεί να είναι διαταραχτικό να δει κανείς πόσο εύκολα μπορεί να επηρεαστεί μια εκτίμηση θερμοκρασίας από μη θερμικούς παράγοντες, καθώς πολλές ηλεκτρικές παράμετροι ανταγωνίζονται τη θερμοκρασία και την προκατάληψη, το στρες και τη γήρανση παράλληλα. Μια προσεκτική διαδρομή μέτρησης επικεντρώνεται στη διαχωρισμό αυτών των παραγόντων, ώστε η ανάγνωση να παρακολουθεί τη θερμοκρασία παρά οτιδήποτε άλλο συνέβη να αλλάξει εκείνη την ημέρα .

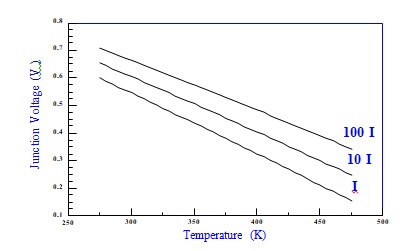

PN-διάρκτης

Η κοινή ηλεκτρική αναπαράσταση της θερμοκρασίας είναι η πρόδομη τάση PN-junction. Όταν το ρεύμα πρόδοσης παραμένει σταθερό, η τάση της διασύνδεσης συνήθως μειώνεται με περίπου γραμμικό τρόπο καθώς η θερμοκρασία αυξάνεται. Αυτή η συμπεριφορά συνοψίζεται συχνά από την ευαισθησία θερμοκρασίας υπό σταθερό ρεύμα:

όπου k είναι η σταθερά του Boltzmann, q = 1.6 × 10⁻¹⁹ C, και E₉ είναι το φάσμα του πυριτίου. Στις καθημερινές μηχανικές συζητήσεις, η κλίση αναφέρεται συχνά κοντά σε -2 mV/K, το οποίο μπορεί να φαίνεται ευχάριστα “plug-and-play” κατά την πρώιμη εκκίνηση. Ωστόσο, σε ευρύτερες κλίμακες θερμοκρασίας, αυτή η κλίση παρεκκλίνει διότι οι στατιστικές φορέων και οι σχετικοί όροι του φάσματος δεν παραμένουν τέλεια γραμμικοί. Για να αποφευχθεί η αναπάντεχη συμπεριφορά αργότερα, οι τιμές κλίσης συχνά καλιμπράρονται υπό πραγματικές λειτουργικές συνθήκες αντί να βασίζονται μόνο σε εκτιμημένους κανόνες.

Η διατήρηση του ρεύματος σταθερού είναι η συνθήκη που καθιστά το Vₚₙ(T) να συμπεριφέρεται με προβλέψιμο τρόπο. Σε πραγματικές μετρήσεις, μικρές σφάλματα ρεύματος μπορούν να παριστάνουν αλλαγές θερμοκρασίας επειδή η εξίσωση του διόδου είναι εκθετική, έτσι το σχεδόν σταθερό μπορεί ακόμη να είναι αρκετό για να παραμορφώσει τη θεωρούμενη θερμοκρασία. Ένα κοινό πρόβλημα στο εργαστήριο συμβαίνει όταν μια πηγή ρεύματος φαίνεται σταθερή από μόνη της, αλλά η μετρημένη θερμοκρασία αλλάζει λόγω αναταράξεων τροφοδοσίας ή στιγμιαίων δειγματοληψιών ADC που επηρεάζουν το σημείο αναφοράς.

Η αυτοθέρμανση είναι μία δεύτερη, επαναλαμβανόμενη παγίδα. Η δίοδος διαχέει P ≈ IₚₙVₚₙ, και αυτή η διάχυση αυξάνει τη θερμοκρασία της διασύνδεσης πάνω από τη θερμοκρασία του περιβάλλοντος ή την θερμοκρασία του κύκλωμα που το σύστημα προσπαθεί να αναφέρει. Οι πρώιμοι πρωτότυποι μπορούν να κρύβουν αυτό το φαινόμενο, επειδή οι θερμικοί χρονικοί σταθερές επιβραδύνουν την αντίδραση, κάνοντάς τις γρήγορες επιθεωρήσεις να φαίνονται πιο καθαρές απ' ότι πραγματικά είναι όταν το σύστημα λειτουργεί συνεχώς.

(α) Διατηρήστε το ρεύμα ανίχνευσης όσο το δυνατόν χαμηλότερα επιτρέπει ο προϋπολογισμός θορύβου.

(β) Χρησιμοποιήστε παλμικές μετρήσεις με καθορισμένο κύκλο λειτουργίας.

(γ) Χαρακτηρίστε τη θερμική ρύθμιση έτσι ώστε το χρονοδιάγραμμα ανάγνωσης να ακολουθεί τη θερμική συμπεριφορά παρά την ευκολία δοκιμών.

Για την ανίχνευση PN-junction, μια υπερασπισιμή καλιμπράρισμα είναι μια καλιμπράρισμα δύο σημείων (ή πολλών σημείων) που εκτελείται στο προοριζόμενο ρεύμα και στη συσκευασία που προορίζεται, δεδομένου ότι η θερμική αντίσταση της συσκευασίας και η αγωγιμότητα του πλαισίου επηρεάζουν την προφανή θερμοκρασία όποτε η διάχυση είναι μηδενική. Επιπλέον, τείνει να είναι πιο ικανοποιητικό στην πράξη να κλειδώσετε την πλήρη συνθήκη μέτρησης παρά να “διορθώσετε” σφάλματα αργότερα με περίπλοκες διορθώσεις.

Μέγεθος ρεύματος, χρονισμός μέτρησης μετάτην εφαρμογή σήματος, φόρτιση εισόδου ADC.

Όταν αυτές οι συνθήκες παραμένουν σταθερές, απαιτούνται λιγότερες παράμετροι καλιμπραρίσματος και η μακροχρόνια επαναληψιμότητα συνήθως αισθάνεται λιγότερο εύθραυστη, ειδικά όταν η συσκευή αναπτύσσεται σε περιβάλλοντα όπου η ισχύς, η δραστηριότητα και η συμπεριφορά δειγματοληψίας παρεκκλίνουν με την πάροδο του χρόνου.

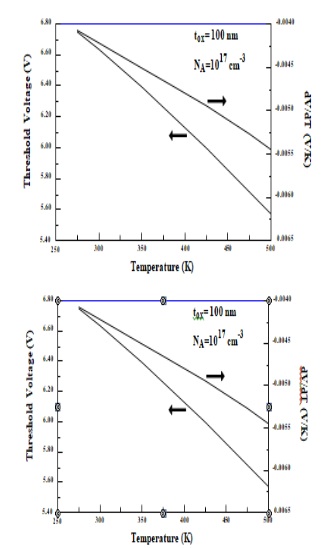

MOSFET

Η τάση κατωφλίου MOSFET είναι μια άλλη ηλεκτρική παράμετρος που ανταγωνίζεται τη θερμοκρασία, ιδιαίτερα ελκυστική σε ενσωματωμένους αισθητήρες βασισμένους σε MOSFET. Καθώς η θερμοκρασία αλλάζει, οι στατιστικές φορέων και το δυναμικό επιφάνειας αλλάζουν, μετακινώντας την προφανή τάση κατωφλίου. Μια εκπροσωπητική σχέση είναι:

η οποία συνδέει την εξάρτηση από τη θερμοκρασία της διηλεκτρικότητας του πυριτίου εₛᵢ, της χωρητικότητας οξειδίου Cₒₓ, της πυκνότητας ντόπινγκ Nₐ, και του δυνητικού όγκου ψᵦ. Η έλξη είναι σαφής: Vₜ παρακολουθεί τη θερμοκρασία στενά. Η εμπορική κλίση είναι εξίσου πραγματική: Vₜ παρακολουθεί επίσης λεπτομέρειες της διαδικασίας στενά, και αυτό μπορεί να κάνει την απόλυτη εκτίμηση θερμοκρασίας να μοιάζει περισσότερο με άσκηση στη διαχείριση μεταβλητότητας παρά στην εκμετάλλευση ευαισθησίας.

Έκθεση σε πίεση διαδικασίας, συνθήκες bias και γήρανση

Α unlike του προοδευτικού εξαερωτήρα, η τάση κατωφλίου δεν είναι ένας απλός άμεσα μετρημένος αριθμός. Εξαρτάται από τη μέθοδο εξαγωγής. Διάφοροι ορισμοί, σταθερό ρεύμα, βάση μεταφοράς, εξαγωγή, παράγουν διαφορετικά αριθμητικά κατώτατα όρια και διαφορετικές συμπεριφορές θερμοκρασίας, έτσι το σημείο λειτουργίας πρέπει να προσδιοριστεί σίγουρα και όχι μόνο να συνεπακόλουθα. Όταν το ρεύμα αποστράγγισης, Vᴅꜱ, ή το Bias Shift κινείται, η υποβάθμιση κινητικότητας, DIBL, και η σειριακή αντίσταση μπορεί να διαρρεύσουν στην εκτίμηση και να δημιουργήσουν σφάλματα θερμοκρασίας που μοιάζουν με εκτροπή αισθητήρα. Στην πράξη, αυτές είναι οι κατηγορίες αποτελεσμάτων που αφήνουν τις ομάδες να συζητούν αν ο “αισθητήρας” είναι σπασμένος, όταν το πραγματικό ζήτημα είναι ότι η ορισμός της μέτρησης δεν είχε ποτέ προσδιοριστεί αρκετά αυστηρά.

Φορτίο οξειδίου που παγιδεύεται, καταστάσεις διεπαφής, αστάθεια θερμοκρασίας bias.

Η γήρανση προσθέτει μια άλλη διάσταση ασυμβατότητας: αυτοί οι μηχανισμοί μπορούν να σπρώξουν Vₜ με την πάροδο του χρόνου υπό ηλεκτρικό στρες, και χωρίς σχέδιο, το σύστημα μπορεί να παρασύρει την ηλεκτρική φθορά ως αληθινή αλλαγή θερμοκρασίας.

(α) Αίσθηση υπό μια καλά καθορισμένη, συνθήκη bias χαμηλής πίεσης.

(β) Αποφύγετε την εξαγωγή του Vₜ σε περιοχές όπου κυριαρχούν οι επιδράσεις κινητικότητας ή DIBL στην παρατηρούμενη συμπεριφορά.

(γ) Προσθέστε περιοδική ανακαλιμπραρίσματος ή αυτοελέγχους όταν αναμένονται οι πιέσεις του χρόνου.

Καλιμπράρισμα στον πραγματικό κόσμο: ανά συσκευή έναντι ανά παρτίδα, και ποιες υποθέσεις κοστίζουν

Επειδή οι Cₒₓ, οι βαθμίδες ντόπινγκ και τα στατικά φορτία ποικίλλουν σε όλες τις φέτες και τις παρτίδες, η θερμομετρία βάσει κατωφλίου συχνά χρειάζεται ανακαλιμπράρισμα ανά συσκευή ή τουλάχιστον ανά παρτίδα για συνεπή απόλυτη ακρίβεια. Σε προϊόντα υψηλής παραγωγής, οι ομάδες συνήθως συμβιβάζουν καλιμπράροντας έναν μικρό αριθμό σημείων κατά τη δοκιμή και χρησιμοποιώντας ένα συμπαγές μοντέλο διόρθωσης firmware. Αυτή η προσέγγιση συχνά φαίνεται λιγότερο εντυπωσιακή από μια ενιαία καθολική κλίση, αλλά τείνει να συμπεριφέρεται καλύτερα όταν η τροφοδοσία, το φόρτο εργασίας και ο χρόνος που έχει περάσει αρχίζουν να ωθούν τη συσκευή μακριά από τις καθαρές συνθήκες που χρησιμοποιούνται σε μια γρήγορη διαδικασία χαρακτηρισμού.

Ένα μοτίβο που επαναλαμβάνεται συνεχώς στη ηλεκτρική θερμομετρία είναι ότι η παράμετρος με τον μεγαλύτερο ονομαστικό συντελεστή θερμοκρασίας δεν είναι πάντα αυτή που παρέχει την πιο αξιόπιστη εκτίμηση θερμοκρασίας. Αυτό που τείνει να λειτουργεί καλύτερα είναι μια παράμετρος της οποίας η εξάρτηση από τη θερμοκρασία παραμένει ορατή υπό ελεγχόμενες συνθήκες και παραμένει λιγότερο μπλεγμένη με άλλες μεταβλητές. Η προ-forward τάση PN-junction συχνά αποδίδει καλά επειδή η μέτρηση σταθερού ρεύματος είναι εύκολη στη διαχείριση και η συμπεριφορά είναι προβλέψιμη σε κοινές περιοχές. Η ανίχνευση κατωφλίου μπορεί να είναι εξαιρετική σε πλήρως ενσωματωμένα σχέδια, αλλά απαιτεί αυστηρότερη πειθαρχία γύρω από την τροφοδοσία, τον ορισμό εξαγωγής και τη διαχείριση παλινδρόμησης.

Σταθερό σημείο λειτουργίας, ελεγχόμενη διέγερση, ελαχιστοποιημένη αυτοθέρμανση, καλιμπράρισμα προσαρμοσμένο στην πραγματική χρήση.

Στην πράξη, η ακρίβεια θερμοκρασίας συνήθως βελτιώνεται περισσότερο από την πειθαρχία μέτρησης, τη σταθερότητα bias, τον έλεγχο χρόνου, την επίγνωση καθίζησης θερμότητας και τη καλιμπράρισμα που αντικατοπτρίζει την ανάπτυξη, παρά από την επιλογή μιας παραμέτρου μόνο και μόνο επειδή η τιμή της ∂/∂T είναι μεγαλύτερη στη θεωρία. Αυτή η διαφορά είναι συχνά αυτό που διαχωρίζει μια επίδειξη στον πάγκο που φαίνεται καθησυχαστική από ένα πεδίο που παραμένει πιστευτό μήνες αργότερα.

Συμπέρασμα

Η μέτρηση θερμοκρασίας ημιαγωγών δεν καθορίζεται από μια ενιαία καθολική τεχνική, αλλά από την επιλογή μεθόδων που ταιριάζουν στη φυσική συμπεριφορά, την κλίμακα χρόνου και την θερμική περιοχή που εξετάζεται. Η οπτική ανίχνευση παρέχει γρήγορη απεικόνιση της επιφανειακής θέρμανσης και της κίνησης των ζεστών σημείων, οι μέθοδοι βασισμένες σε επαφή προσφέρουν άμεσες τοπικές μετρήσεις με πρακτική πρόσβαση στο εργαστήριο, και η ηλεκτρική ανίχνευση επιτρέπει έμμεση εκτίμηση της θερμοκρασίας της διασταύρωσης μέσω της συμπεριφοράς της συσκευής. Κάθε προσέγγιση εισάγει εμπορικούς συμβιβασμούς που περιλαμβάνουν χωρική ανάλυση, θερμική διατάραξη, πολυπλοκότητα καλιμπραρίσματος, παροδική απόκριση και ευαισθησία σε συνθήκες συσκευασίας ή περιβάλλοντος. Σε πραγματικές εφαρμογές, η πιο αξιόπιστη θερμική χαρακτηριστική συχνά προέρχεται από τη συνδυασμένη χρήση πολλών τεχνικών μέτρησης με μοντέλα προσομοίωσης για να γεφυρώσουν το χάσμα μεταξύ της ορατής επιφανειακής συμπεριφοράς και των εσωτερικών συνθηκών της διασταύρωσης. Καθώς οι συσκευές ημιαγωγών συνεχίζουν να αυξάνονται σε πυκνότητα ισχύος και δομική πολυπλοκότητα, η ακριβής θερμική μέτρηση θα παραμείνει ουσιαστική για τη βελτίωση της αξιοπιστίας, την επικύρωση σχεδίων, την βελτιστοποίηση στρατηγικών ψύξης και την πρόληψη μακροπρόθεσμων αποτυχιών σε προηγμένα ηλεκτρονικά συστήματα.
