Schmitt Trigger Explained, Working Principle, Types Circuit and Applications

Η σκανδάλη Schmitt είναι ένα κύκλωμα σύγκρισης που χρησιμοποιεί θετική ανάδραση και υστέρηση για να δημιουργήσει σταθερή εναλλαγή μεταξύ ΥΨΗΛΩΝ και ΧΑΜΗΛΩΝ καταστάσεων εξόδου.Ο σχεδιασμός διπλού κατωφλίου του βοηθά στην αποφυγή λανθασμένης ενεργοποίησης που προκαλείται από θόρυβο, αργές αλλαγές σήματος ή μικρές διακυμάνσεις τάσης.Αυτό το άρθρο εξηγεί πώς λειτουργούν οι σκανδαλισμοί Schmitt, πώς μπορούν να εφαρμοστούν χρησιμοποιώντας διόδους σήραγγας, συγκριτές, τρανζίστορ και IC και πώς χρησιμοποιούνται στη διαμόρφωση κυματομορφής, το φιλτράρισμα θορύβου, τη βελτίωση παλμών, τα κυκλώματα χρονισμού και τη ρύθμιση σήματος.

Κατάλογος

Εισαγωγή στο Schmitt Trigger

Η σκανδάλη Schmitt ξεχωρίζει ως ένα μοναδικό κύκλωμα σύγκρισης που χαρακτηρίζεται από τον μηχανισμό διπλού κατωφλίου, που επιτυγχάνεται μέσω θετικής ανάδρασης.Αυτό το χαρακτηριστικό, που αναφέρεται ως υστέρηση, του παρέχει σημαντικά πλεονεκτήματα στη σταθερότητα και την ακρίβεια του σήματος.Σε αντίθεση με τα συμβατικά κυκλώματα σύγκρισης, τα οποία μπορεί να παράγουν απρόβλεπτες αποκρίσεις σε μικρές διακυμάνσεις της τάσης εισόδου, η σκανδάλη Schmitt χρησιμοποιεί δύο διαφορετικά κατώφλια: ένα θετικό και ένα αρνητικό.Όταν η τάση εισόδου υπερβαίνει το θετικό όριο, το κύκλωμα μεταβαίνει σε υψηλή κατάσταση.Αντίθετα, η πτώση κάτω από το αρνητικό όριο πυροδοτεί μια μετατόπιση σε χαμηλή κατάσταση.Μεταξύ αυτών των ορίων, η έξοδος παραμένει σταθερή, δίνοντας στο κύκλωμα μια ιδιότητα που μοιάζει με μνήμη που ενισχύει τη λειτουργική αξιοπιστία.

Αυτός ο δισταθής πολυδονητής εξυπηρετεί κύριες λειτουργίες μετατροπής σήματος αναλογικού σε ψηφιακό, φιλτραρίσματος θορύβου και διαμόρφωσης κυματομορφής.Μετατρέποντας τα ασταθή αναλογικά σήματα σε καθαρές ψηφιακές εξόδους, η σκανδάλη Schmitt συμβάλλει στον μετριασμό των διαταραχών που προκαλούνται από τις διακυμάνσεις των τάσεων, ιδιαίτερα σε θορυβώδη ηλεκτρικά περιβάλλοντα.Οι εφαρμογές για το κύκλωμα ποικίλλουν ευρέως, από θεμελιώδη λογικά συστήματα έως πολύπλοκους βρόχους ανάδρασης σε πολυδονητές, που αποδεικνύουν την προσαρμοστικότητα και τον απαραίτητο ρόλο του σε διάφορες πτυχές του ηλεκτρονικού σχεδιασμού.

Ο ρόλος της θετικής ανατροφοδότησης

Η σκανδάλη Schmitt οφείλει την αξιόπιστη απόδοσή της στον μηχανισμό θετικής ανάδρασης που είναι ενσωματωμένος στη σχεδίασή της.Η θετική ανάδραση μεγεθύνει τη διαφορά μεταξύ της τάσης εισόδου και των επιπέδων κατωφλίου, διασφαλίζοντας ότι το κύκλωμα λαμβάνει ξεκάθαρες αποφάσεις μεταγωγής, ακόμη και υπό δύσκολες συνθήκες.Αντί να βασίζεται σε απόλυτες τιμές τάσης εισόδου, αυτή η δυναμική ενισχύει την ικανότητα του κυκλώματος να αντιστέκεται στο θόρυβο εισόδου και στις παροδικές διακυμάνσεις.

Σε περιβάλλοντα που υπόκεινται σε κυμαινόμενες τάσεις, όπως αυτά που προκαλούνται από ασυνεπείς πηγές ισχύος ή ηλεκτρομαγνητικές παρεμβολές, η σκανδάλη Schmitt παραμένει ισχυρή για τη διατήρηση σταθερών εξόδων.Ο μηχανισμός αφαιρεί τα σφάλματα που προκαλούνται από σύντομες αιχμές θορύβου, υποστηρίζοντας σταθερή και αξιόπιστη λειτουργία σε πρακτικές εφαρμογές.

Υστέρηση: Σταθεροποίηση μέσω διπλών ορίων

Στην καρδιά της σκανδάλης Schmitt βρίσκεται η έννοια της υστέρησης, η οποία εξασφαλίζει ακριβή μεταγωγή απαιτώντας από την τάση εισόδου να διασχίζει διακριτά όρια.Αυτός ο σχεδιασμός διπλού κατωφλίου ελαχιστοποιεί την αβεβαιότητα και δημιουργεί μια σαφή οριοθέτηση μεταξύ των καταστάσεων σήματος.Η υστέρηση δίνει τη δυνατότητα στο κύκλωμα να δώσει προτεραιότητα στη σταθερή απόδοση έναντι της αντιδραστικότητας σε μικρές διακυμάνσεις.

Ένα πρακτικό παράδειγμα μπορεί να βρεθεί σε βιομηχανικούς αισθητήρες που παρακολουθούν παραμέτρους όπως η θερμοκρασία ή η πίεση.Με τη μόχλευση της υστέρησης, ο αισθητήρας μπορεί να διαφοροποιήσει σημαντικά δεδομένα από παροδικές διακυμάνσεις που εισάγονται από ηλεκτρικές παρεμβολές, διασφαλίζοντας ακριβείς ψηφιακές εξόδους για επακόλουθη ανάλυση.Ο σχεδιασμός της σκανδάλης Schmitt αντικατοπτρίζει τη δέσμευση για αξιοπιστία και ακρίβεια, η οποία ευθυγραμμίζεται με τις μηχανολογικές ανάγκες.

Εξισορρόπηση ευαισθησίας και σταθερότητας

Ο σχεδιασμός μιας σκανδάλης Schmitt απαιτεί προσεκτική εξέταση των ορίων της για να διασφαλιστεί η σωστή ισορροπία μεταξύ ευαισθησίας και σταθερότητας.Αυτή η ισορροπία του δίνει τη δυνατότητα να ανταποκρίνεται σε διάφορες επιχειρησιακές ανάγκες χωρίς να θέτει σε κίνδυνο την απόδοση.

• Τα στενά κατώφλια μπορούν να ανιχνεύσουν μικρές διακυμάνσεις σήματος, αλλά μπορεί να οδηγήσουν σε ευαισθησία στο θόρυβο, μειώνοντας την ικανότητα του κυκλώματος να φιλτράρει παροδικές διακοπές.

• Από την άλλη πλευρά, τα υπερβολικά χαλαρά όρια θα μπορούσαν να καθυστερήσουν την επεξεργασία του σήματος ή να οδηγήσουν σε ανακρίβειες.

Σε κυκλώματα φίμωσης ήχου, για παράδειγμα, μια βέλτιστα συντονισμένη σκανδάλη Schmitt φιλτράρει το χαμηλό θόρυβο, ενώ διατηρεί την ακεραιότητα των επιθυμητών σημάτων ήχου.Αυτές οι σχεδιαστικές επιλογές δείχνουν τις ανταλλαγές που σχετίζονται με την αντιστοίχιση της συμπεριφοράς του κυκλώματος με συγκεκριμένες ανάγκες εφαρμογής.

Η σκανδάλη Schmitt συνδυάζει τη θεωρητική σχεδίαση κυκλώματος με την πρακτική λειτουργικότητα χρησιμοποιώντας υστέρηση, θετική ανάδραση και μεταγωγή με βάση το όριο για τη βελτίωση της σταθερότητας του σήματος και της απόρριψης θορύβου.Αυτός ο σχεδιασμός επιτρέπει στα κυκλώματα να λειτουργούν αξιόπιστα ακόμη και σε περιβάλλοντα που επηρεάζονται από διακυμάνσεις τάσης και ηλεκτρικές παρεμβολές που διαφορετικά θα μπορούσαν να διαταράξουν την απόδοση.

Οι σκανδάλες Schmitt χρησιμοποιούνται σε συστήματα που απαιτούν καθαρές και σταθερές μεταβάσεις σήματος για αξιόπιστη λειτουργία σε αναλογικά και ψηφιακά ηλεκτρονικά.Η ευέλικτη χρήση τους υποστηρίζει εφαρμογές που κυμαίνονται από βασικά κυκλώματα εκμάθησης έως προηγμένα ηλεκτρονικά και βιομηχανικά συστήματα.

Η κατανόηση του τρόπου με τον οποίο λειτουργούν οι ενεργοποιήσεις του Schmitt παρέχει πολύτιμες πληροφορίες για την επεξεργασία σήματος και δείχνει τη σημασία του σχεδιασμού κυκλωμάτων που διατηρούν τη σταθερότητα, την ακρίβεια και την αξιοπιστία υπό απρόβλεπτες συνθήκες λειτουργίας.

Τεχνικές Εφαρμογής Σανδαλισμών Schmitt

Υλοποίηση βασισμένη σε δίοδο σήραγγας

Η εφαρμογή των σκανδάλων Schmitt με χρήση διόδου σήραγγας βασίζεται στην ευδιάκριτη καμπύλη βολτ-αμπέρ σχήματος "Ν" του εξαρτήματος, η οποία διευκολύνει απότομες μεταβάσεις στις εφαρμογές μεταγωγής.Αυτή η καμπύλη επιτρέπει στο κύκλωμα να αλλάζει καταστάσεις γρήγορα καθώς το σήμα εισόδου ταλαντώνεται πέρα ​​από τα καθορισμένα όρια τάσης, οδηγώντας σε ευκρινείς ανατροπές εξόδου.Ωστόσο, αυτή η προσέγγιση συχνά υπολείπεται όσον αφορά την επίτευξη υψηλής ακρίβειας και λειτουργικής αποτελεσματικότητας, καθιστώντας την πιο κατάλληλη για συστήματα που δίνουν προτεραιότητα στην απλότητα έναντι της υψηλής απόδοσης.

Για να ξεπεραστούν αυτοί οι περιορισμοί, ένας εναλλακτικός σχεδιασμός αξιοποιεί τις βασικές αρχές των διόδων σήραγγας ενώ ενσωματώνει κυκλώματα που βασίζονται σε τρανζίστορ.Σε αυτές τις διαμορφώσεις, τα τρανζίστορ συνδυάζονται με βρόχους θετικής ανάδρασης για να επιτρέψουν μεγαλύτερες ταχύτητες μεταγωγής και αυστηρότερο έλεγχο των φαινομένων υστέρησης.Τα τρανζίστορ επιλέγονται συχνά έναντι των διόδων σήραγγας σε πρακτικές εφαρμογές λόγω της ευρύτερης διαθεσιμότητάς τους, των προσαρμόσιμων επιλογών σχεδίασης και της ικανότητάς τους να χειρίζονται μεγαλύτερη ποικιλία σεναρίων.

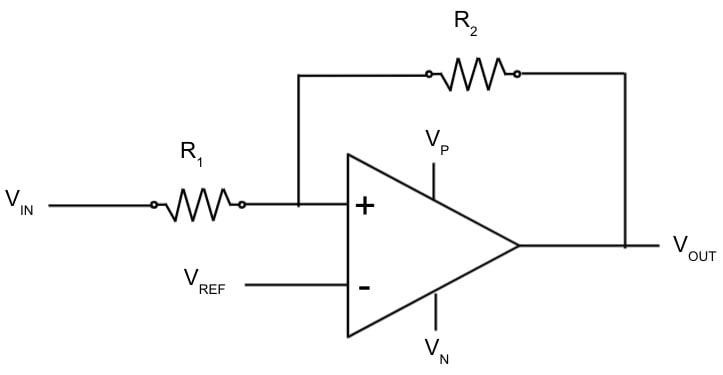

Σχεδιασμός βασισμένος σε σύγκριση για βελτιωμένη ευελιξία

Οι σκανδάλες Schmitt που βασίζονται σε σύγκριση παρέχουν μια εξαιρετικά προσαρμόσιμη και ακριβή λύση, βασιζόμενη σε βρόχους θετικής ανάδρασης για την καθιέρωση υστέρησης.Αυτά τα κυκλώματα εναλλάσσονται μεταξύ υψηλών (+Vs) και χαμηλών (−Vs) επιπέδων εξόδου με βάση τη διαφορική συμπεριφορά των σημάτων εισόδου.Δύο κρίσιμες αντιστάσεις ανάδρασης, R1 και R2, ορίζουν το εύρος τάσης υστέρησης, διασφαλίζοντας ότι η έξοδος παραμένει σταθερή και αδιαπέραστη από μικρές διακυμάνσεις εισόδου, ένα ιδανικό χαρακτηριστικό για μείωση θορύβου και σταθερή απόδοση μεταγωγής.

Ο λειτουργικός μηχανισμός περιλαμβάνει τα ακόλουθα:

• Όταν η μη αναστρέφουσα είσοδος (+) υπερβαίνει την τάση στην είσοδο αναστροφής (−), ο συγκριτής μεταβαίνει σε κατάσταση υψηλής εξόδου.
• Εάν η είσοδος αναστροφής ξεπερνά τη μη αναστρέφουσα είσοδο, η έξοδος μεταβαίνει στο χαμηλό.
• Οι αντιστάσεις ανάδρασης δημιουργούν ένα διαιρέτη τάσης, εισάγοντας διακριτά κατώφλια για μεταβάσεις προς τα πάνω και προς τα κάτω.
• Η ζώνη υστέρησης εκφράζεται μαθηματικά ως ±(R1×Vs)/R2, επιτρέποντας προσαρμογές στην ευαισθησία ή στην αντίσταση θορύβου μέσω τροποποιήσεων της αντίστασης.

Περαιτέρω βελτιώσεις ενισχύουν την αξιοπιστία του κυκλώματος:

• Δίοδοι Zener: Ενισχύουν την ανοσία σε παραλλαγές τροφοδοσίας, διατηρώντας σταθερή απόδοση σε δυναμικές συνθήκες.
• Αντιστάσεις περιορισμού ρεύματος (π.χ. R3, R4): Ελαχιστοποιήστε τα σφάλματα μετατόπισης και επιτρέψτε την ακριβή ρύθμιση για την κάλυψη λειτουργικών απαιτήσεων.

Αυτές οι προσθήκες μπορούν να βελτιώσουν σημαντικά την απόδοση, καθιστώντας το κύκλωμα πιο σταθερό και κατάλληλο για πολύπλοκες εφαρμογές.

Βελτιστοποιημένη σκανδάλη Schmitt που βασίζεται σε τρανζίστορ

Ένας ευρέως χρησιμοποιούμενος σχεδιασμός περιλαμβάνει δύο τρανζίστορ διαμορφωμένα σε έναν αναγεννητικό βρόχο θετικής ανάδρασης.Αυτή η ρύθμιση καθιερώνει τη λειτουργία υστέρησης μέσω της αλληλεπίδρασης των τρανζίστορ, διασφαλίζοντας διακριτά όρια τάσης για μεταβάσεις μεταξύ υψηλών και χαμηλών καταστάσεων.Συνήθως χρησιμοποιούν τρανζίστορ NPN:

• Ένα τρανζίστορ (T1) παραμένει ανενεργό σε χαμηλές στάθμες εισόδου, επιτρέποντας στο δεύτερο τρανζίστορ (Τ2) να αγωγιάζει, με αποτέλεσμα μια κατάσταση χαμηλής εξόδου.
• Όταν η τάση εισόδου υπερβεί ένα κρίσιμο όριο, το T1 ενεργοποιείται, με αποτέλεσμα την απενεργοποίηση του T2 και την ανατροπή της εξόδου στο υψηλό.

Βασικές τροποποιήσεις σε αυτόν τον σχεδιασμό ενισχύουν τη λειτουργία του:

• Αντίσταση RE: Λειτουργεί ως πτυσσόμενο εξάρτημα για να διατηρεί χαμηλές τάσεις εξόδου όταν είναι απαραίτητο.
• Δίκτυα ανάδρασης: Οι ρυθμιζόμενες αντιστάσεις βελτιστοποιούν την υστέρηση και τη συμπεριφορά μεταγωγής, για να προσαρμόσουν τη λειτουργικότητα με βάση τις απαιτήσεις.

Για εφαρμογές που απαιτούν ευελιξία, ο συντονισμός αντιστάσεων χρησιμοποιείται για την εξισορρόπηση της λογικής ακρίβειας και της εναλλαγής υψηλής ταχύτητας, ενώ πληροί συγκεκριμένες απαιτήσεις συστήματος και πρότυπα λειτουργίας.Αυτός ο σχεδιασμός που βασίζεται σε τρανζίστορ υποστηρίζει αναλογικές και ψηφιακές διαμορφώσεις, όπως κυκλώματα αναστροφής, όπου η υστέρηση συμβάλλει στο φιλτράρισμα του θορύβου και στη σταθεροποίηση της απόδοσης σε περιβάλλοντα με διακυμάνσεις.

Οι τεχνικές που συζητήθηκαν τονίζουν την προσαρμοστικότητα των ερεθισμάτων Schmitt σε διάφορα περιβάλλοντα.Οι δίοδοι σήραγγας, οι συγκριτές και τα τρανζίστορ παρέχουν διαφορετικές επιλογές σχεδιασμού για την αντιστοίχιση των απαιτήσεων του συστήματος.Οι πρόσφατες εξελίξεις στα εργαλεία προσομοίωσης κυκλωμάτων και η εφαρμογή επαναληπτικής ανάδρασης διασφαλίζουν ότι τα σχέδια συνεχίζουν να εξελίσσονται, ικανοποιώντας τις σύγχρονες απαιτήσεις απόδοσης σε δυναμικές προκλήσεις μηχανικής.

Ο Schmitt ενεργοποιεί τις εφαρμογές

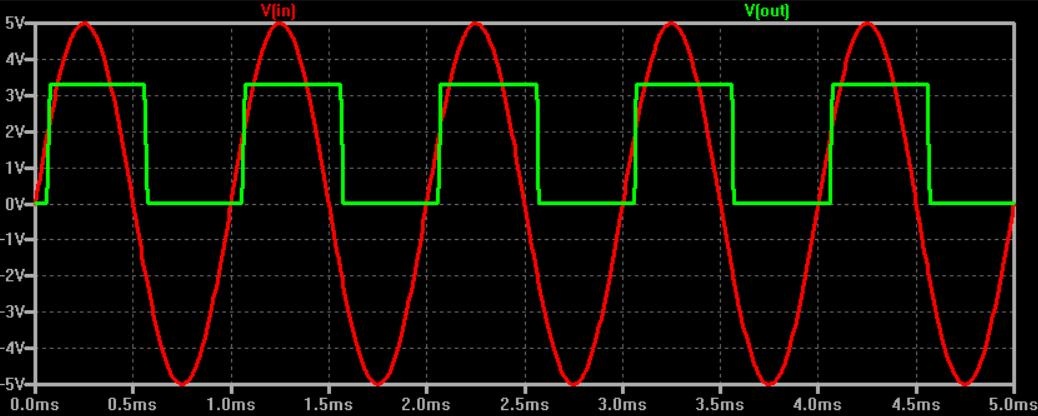

Μετασχηματισμός Κυματομορφής

Η σκανδάλη Schmitt έχει μια σημαντική λειτουργία στη μετατροπή απρόβλεπτων ή ομαλά ταλαντευόμενων αναλογικών σημάτων, όπως ημιτονοειδή ή τριγωνική κυματομορφή, σε ευδιάκριτα καθορισμένους ορθογώνιους παλμούς κατάλληλους για ψηφιακά συστήματα.Αυτοί οι ορθογώνιοι παλμοί επιτρέπουν την επεξεργασία δυαδικού σήματος, ενισχύοντας τη χρηστικότητα των αναλογικών ροών δεδομένων σε ψηφιακές πλατφόρμες.Η μετατροπή αναλογικού σε ψηφιακό συχνά συναντά εμπόδια, όπως αστάθεια κατωφλίου ή παρεμβολές σήματος που προκαλούνται από θόρυβο.Ο μηχανισμός υστέρησης που είναι εγγενής στους ενεργοποιητές Schmitt προάγει τη συνέπεια του σήματος καθιερώνοντας ξεκάθαρα ανώτερα και κατώτερα όρια ενεργοποίησης.Αυτό διασφαλίζει την ακριβή διαφοροποίηση του σήματος, μετριάζοντας τις ακανόνιστες συμπεριφορές μεταγωγής.Αυτή η λειτουργία χρησιμοποιείται σε δίκτυα αισθητήρων, μονάδες απόκτησης δεδομένων και συστήματα περιβαλλοντικής παρακολούθησης για την υποστήριξη σταθερής και ακριβούς ψηφιακής ολοκλήρωσης.

Καθαρισμός ακμών παλμού

Στις σύγχρονες ψηφιακές αρχιτεκτονικές, η ακεραιότητα του σήματος επηρεάζει άμεσα την αξιοπιστία του συστήματος, ειδικά σε σενάρια που περιλαμβάνουν μετάδοση δεδομένων υψηλής ταχύτητας ή πολύπλοκα κανάλια επικοινωνίας.Ζητήματα όπως ανομοιόμορφοι χρόνοι ανόδου και πτώσης ή υπερβάσεις που προκαλούνται από αναντιστοιχία σύνθετης αντίστασης μπορούν να θέσουν σε κίνδυνο κρίσιμες λειτουργίες.Οι ενεργοποιητές Schmitt επιδεικνύουν τη χρησιμότητά τους βελτιώνοντας τους παραμορφωμένους παλμούς σε συμμετρικές κυματομορφές, διατηρώντας έτσι τη συνοχή του σήματος.Αυτή η βελτίωση του σήματος βοηθά τους μηχανικούς να διασφαλίσουν ομοιομορφία απόδοσης σε διάφορες περιβαλλοντικές και λειτουργικές συνθήκες.Για παράδειγμα, οι σχεδιασμοί επικοινωνίας που βασίζονται σε μικροελεγκτή επωφελούνται από την ακριβή διαμόρφωση άκρων που προσφέρουν τα κυκλώματα σκανδάλης Schmitt, η οποία συμβάλλει στον απρόσκοπτο συγχρονισμό δεδομένων και ελαχιστοποιεί την κακή επικοινωνία με τα στοιχεία διεπαφής.

Φιλτράρισμα θορύβου χαμηλού πλάτους

Τα ηλεκτρονικά συστήματα συχνά αντιμετωπίζουν τον επίμονο θόρυβο, ο οποίος εισάγει ανεπαίσθητες διακυμάνσεις που συγκαλύπτουν την ουσιαστική επεξεργασία δεδομένων.Η δυνατότητα διαμόρφωσης της σκανδάλης Schmitt για τον καθορισμό διακριτών ορίων πλάτους χρησιμεύει ως πρακτικό φίλτρο, επιτρέποντας την επιλεκτική διέλευση σημάτων πάνω από ένα συγκεκριμένο πλάτος.Αυτή η δυνατότητα μειώνει τις μικρές διαταραχές ενώ παράλληλα προστατεύει τα σήματα παλμών στη λειτουργία του συστήματος.Οι εφαρμογές που βασίζονται σε αυτό το φιλτράρισμα πλάτους κυμαίνονται από πλατφόρμες επεξεργασίας ήχου που δίνουν προτεραιότητα στη σαφήνεια ομιλίας έναντι των παρεμβολών περιβάλλοντος έως συστήματα αυτοματισμού όπου η διάκριση των γνήσιων εντολών εισόδου από τα εξωτερικά σήματα επηρεάζει θεμελιωδώς την απόδοση.Οι ενεργοποιητές Schmitt χρησιμοποιούνται συνήθως σε εφαρμογές που απαιτούν σαφή διαχωρισμό μεταξύ χρήσιμων δεδομένων και θορύβου παρασκηνίου.

Χρονισμός και Παραγωγή Σήματος

Όταν συνδυάζονται με πυκνωτές και αντιστάσεις σε βρόχους ανάδρασης, οι σκανδάλες Schmitt μπορούν να δημιουργήσουν σταθερά ορθογώνια σήματα και παλμούς ρολογιού.Τα σταθερά, μονοσταθερά και δισταθή κυκλώματα πολλαπλών δονητών χρησιμοποιούνται ευρέως για έλεγχο χρονισμού και ακολουθίας.Αυτά τα κυκλώματα υποστηρίζουν μετρητές, ταλαντωτές και συστήματα χρονοδιακόπτη που χρησιμοποιούνται σε μικροεπεξεργαστές και στην επεξεργασία ψηφιακών σημάτων.Οι πολυδονητές Schmitt με σκανδάλη έχουν επίσης διαμορφωθεί ώστε να παρέχουν αξιόπιστες πηγές χρονισμού για σταθερή συγχρονισμένη λειτουργία σε απαιτητικές συνθήκες.

Κοινά ολοκληρωμένα κυκλώματα με λειτουργία σκανδάλης Schmitt

Τα ολοκληρωμένα κυκλώματα με μηχανισμούς σκανδάλης Schmitt εξυπηρετούν πολλούς πρακτικούς ρόλους, επιτρέποντας τη βελτιωμένη ρύθμιση του σήματος, τη μείωση της ευαισθησίας στο θόρυβο και τον εξορθολογισμό των σχεδίων κυκλωμάτων.Αυτά τα IC είναι ενσωματωμένα με χαρακτηριστικά που διευκολύνουν τη σταθερή επεξεργασία σήματος, μετατρέπουν τις ακανόνιστες μεταβάσεις σε σταθερούς παλμούς και ενισχύουν την αξιοπιστία στα ηλεκτρονικά συστήματα.Η βελτιστοποιημένη απόδοση μπορεί να επιτευχθεί χωρίς επιπλέον εξωτερικά εξαρτήματα, υποστηρίζοντας απλούστερο σχεδιασμό κυκλώματος και σταθερή λειτουργία.Παρακάτω αναφέρονται τα IC που χρησιμοποιούνται συνήθως με λειτουργίες σκανδάλης Schmitt.

Εξέχοντα IC που χρησιμοποιούν λειτουργίες σκανδάλης Schmitt

Πολλά ολοκληρωμένα κυκλώματα έχουν σχεδιαστεί με ενσωματωμένες λειτουργίες σκανδάλης Schmitt, προσφέροντας ποικίλες εφαρμογές σε μια σειρά πεδίων.Τα εγγενή χαρακτηριστικά και τα πρακτικά πλεονεκτήματά τους περιγράφονται εδώ για να καταδειχθεί η σημασία τους στον σύγχρονο ηλεκτρονικό σχεδιασμό:

Πύλη NAND διπλής τεσσάρων εισόδων (74LS18)

• Το 74LS18 ενσωματώνει εισόδους σκανδάλης Schmitt για αξιόπιστη διαχείριση των θορυβωδών ή ασταθών σημάτων.

• Η διπλή διαμόρφωση τεσσάρων εισόδων διευκολύνει πολύπλοκες λογικές λειτουργίες σε συμπαγή σχέδια.

• Οι εφαρμογές περιλαμβάνουν κυκλώματα αναπήδησης, λογικούς μηχανισμούς ελέγχου και κρίσιμα για τη σταθερότητα συστήματα για ψηφιακές μεταβάσεις.

Hex Inverter Gates (74LS14)

• Το 74LS14 περιλαμβάνει έξι ανεξάρτητες πύλες μετατροπέα εξοπλισμένες με λειτουργία σκανδάλης Schmitt.

• Ιδανικό για περιπτώσεις που απαιτούν καθαρή αντιστροφή σημάτων με αργούς ρυθμούς μετάβασης ή ασταθείς ακμές.

• Τα κοινά σενάρια χρήσης περιλαμβάνουν μετατροπές αναλογικού σε ψηφιακό, διαμόρφωση κυματομορφής και συστήματα ακριβούς χρονισμού στη δημιουργία σημάτων ρολογιού.

Πύλες NOR δύο εισόδων (74132/74HC132)

• Τα 74132 και 74HC132 διαθέτουν πύλες NOR ενισχυμένες με υστέρηση για ισχυρή διάκριση σήματος.

• Σχεδιασμένο για να μετριάζει τα κυμαινόμενα σήματα εισόδου και να τονίζει τη συνέπεια της εξόδου.

• Χρησιμοποιείται σε εφαρμογές ψηφιακού ελέγχου, διασφαλίζοντας την απόρριψη θορύβου και διατηρώντας τη λειτουργική αξιοπιστία.

Διπλοί μονοσταθεροί πολυδονητές (74221/74LS221)

• Αυτά τα IC ενσωματώνουν χαρακτηριστικά σκανδάλης Schmitt για να παράγουν αξιόπιστα παλμούς ακόμη και σε θορυβώδη σενάρια εισόδου.

• Χρησιμοποιείται ευρέως σε εργασίες που εστιάζονται στο χρονισμό, όπως η δημιουργία καθυστερήσεων και τα συστήματα διαμόρφωσης πλάτους παλμού.

• Συμβολή στη σταθεροποίηση της απόδοσης του κυκλώματος υπό μεταβλητές συνθήκες λειτουργίας.

Ευέλικτο χρονοδιακόπτη IC (555 Timer)

• Το διάσημο χρονόμετρο 555 μπορεί να διαμορφωθεί ως κύκλωμα σκανδάλης Schmitt για εργασίες όπως η δημιουργία κυματομορφής ή η σταθεροποίηση σήματος.

• Εφαρμόζεται εκτενώς σε έργα όπως κυκλώματα ταλαντωτή, συστήματα διαμόρφωσης ρολογιού και γεφύρωση κενών αναλογικού-ψηφιακού σχεδιασμού.

• Η προσαρμοστικότητά του ενισχύει τη θέση του ως κρίσιμου στοιχείου σε διάφορα ηλεκτρονικά σχέδια.

Τετραγωνικές σκανδάλες NAND Schmitt δύο εισόδων (CD4093)

• Το CD4093 ενσωματώνει τέσσερις πύλες NAND με εγγενείς ιδιότητες σκανδάλης Schmitt για το χειρισμό μη γραμμικών σημάτων.

• Βρίσκει τη χρησιμότητα σε συστήματα επαναφοράς ενεργοποίησης, εργασίες παραγωγής συχνότητας και εφαρμογές εκτόξευσης που απαιτούν ακρίβεια και σταθερότητα.

• Κατάλληλο για εφαρμογές που απαιτούν ανθεκτικότητα σε θόρυβο και ακανόνιστες εισόδους.

Διερεύνηση Πρακτικών Βελτιώσεων Συστήματος

Η ενσωματωμένη λειτουργία σκανδάλης Schmitt σε αυτά τα IC προωθεί την αξιόπιστη συμπεριφορά του συστήματος και αυξάνει την αξιοπιστία του κυκλώματος.

• Οι παρατηρήσεις αποκαλύπτουν το ρόλο τους στη ρύθμιση του σήματος για τις εισόδους μικροελεγκτή, όπου τα σταθερά σήματα είναι σημαντικά.

• Οι θεμελιώδεις εφαρμογές περιλαμβάνουν σταθεροποίηση ταλαντωτών και αντιμετώπιση θεμάτων που σχετίζονται με τη μεταβλητότητα στις εισόδους ή τις μεταβάσεις σήματος.

• Οι πρακτικές γνώσεις που αποκτήθηκαν μέσω πρακτικών εφαρμογών καταδεικνύουν τις μετασχηματιστικές δυνατότητες των ενεργοποιητών Schmitt στη βελτίωση των σχεδίων κυκλωμάτων και στην αντιμετώπιση προκλήσεων που σχετίζονται με το θόρυβο.

Συμπέρασμα

Οι σκανδάλες Schmitt είναι πολύτιμες επειδή βελτιώνουν τη σταθερότητα του σήματος, την ασυλία θορύβου και την αξιοπιστία μεταγωγής τόσο σε αναλογικά όσο και σε ψηφιακά κυκλώματα.Η δράση υστέρησής τους επιτρέπει στα κυκλώματα να ανταποκρίνονται μόνο σε σημαντικές αλλαγές εισόδου, καθιστώντας τα χρήσιμα για αισθητήρες, ταλαντωτές, κυκλώματα αναπήδησης, παραγωγή ρολογιού και μετατροπή θορυβώδους σήματος.Με διαφορετικές επιλογές υλοποίησης και ευρέως διαθέσιμα IC ενεργοποίησης Schmitt, παραμένουν μια πρακτική λύση για τη δημιουργία καθαρών, αξιόπιστων και καλά καθορισμένων ψηφιακών σημάτων από ασταθείς εισόδους.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Πώς η υστέρηση βελτιώνει τη σταθερότητα ενός κυκλώματος σκανδάλης Schmitt;

Η υστέρηση βελτιώνει τη σταθερότητα χρησιμοποιώντας δύο ξεχωριστά κατώφλια μεταγωγής αντί για ένα.Αυτό εμποδίζει την ταχεία αλλαγή της εξόδου όταν υπάρχουν μικρές διακυμάνσεις τάσης ή ηλεκτρικός θόρυβος.Ως αποτέλεσμα, η σκανδάλη Schmitt παράγει καθαρή και σταθερή συμπεριφορά μεταγωγής, ειδικά σε θορυβώδη περιβάλλοντα.

2. Γιατί είναι σημαντική η θετική ανατροφοδότηση στη λειτουργία σκανδάλης Schmitt;

Η θετική ανάδραση ενισχύει τη διαφορά μεταξύ του σήματος εισόδου και των ορίων μεταγωγής.Αυτό επιτρέπει στο κύκλωμα να κάνει σαφείς μεταβάσεις μεταξύ υψηλών και χαμηλών καταστάσεων χωρίς δισταγμό.Βελτιώνει επίσης την προστασία από το θόρυβο και βοηθά στη διατήρηση αξιόπιστων σημάτων εξόδου.

3. Πώς μια σκανδάλη Schmitt μετατρέπει τα θορυβώδη αναλογικά σήματα σε καθαρά ψηφιακά σήματα;

Μια σκανδάλη Schmitt φιλτράρει τις ανεπιθύμητες διακυμάνσεις επιτρέποντας τη μεταγωγή μόνο όταν η είσοδος υπερβαίνει τα καθορισμένα όρια τάσης.Μικρές διακυμάνσεις μεταξύ αυτών των ορίων αγνοούνται, γεγονός που αφαιρεί την ασταθή συμπεριφορά και μετατρέπει τις θορυβώδεις αναλογικές εισόδους σε σταθερούς ψηφιακούς παλμούς.

4. Γιατί οι σκανδαλισμοί Schmitt χρησιμοποιούνται συνήθως σε κυκλώματα διαμόρφωσης κυματομορφής;

Οι σκανδαλισμοί Schmitt χρησιμοποιούνται στη διαμόρφωση κυματομορφών επειδή μπορούν να μετατρέψουν αδύναμες ή παραμορφωμένες κυματομορφές σε καθαρά τετράγωνα κύματα.Αυτό βελτιώνει την ποιότητα του σήματος και εξασφαλίζει ακριβή χρονισμό σε ψηφιακά συστήματα, κυκλώματα επικοινωνίας και εφαρμογές παραγωγής ρολογιού.

5. Πώς επηρεάζει η προσαρμογή του ορίου την απόδοση σκανδάλης του Schmitt;

Η ρύθμιση κατωφλίου αλλάζει πόσο ευαίσθητο είναι το κύκλωμα στα σήματα εισόδου.Τα στενά κατώφλια κάνουν το κύκλωμα να ανταποκρίνεται σε μικρότερες αλλαγές, ενώ τα ευρύτερα κατώφλια βελτιώνουν την αντίσταση στο θόρυβο.Η σωστή ρύθμιση βοηθά στην εξισορρόπηση της απόκρισης και της σταθερότητας του σήματος.

6. Γιατί οι σκανδάλες Schmitt είναι πολύτιμες σε συστήματα αισθητήρων και αυτοματισμών;

Οι αισθητήρες συχνά παράγουν ασταθή σήματα λόγω ηλεκτρικών παρεμβολών ή περιβαλλοντικών συνθηκών.Μια σκανδάλη Schmitt αφαιρεί αυτές τις ανεπιθύμητες διακυμάνσεις και παρέχει σταθερές εξόδους, επιτρέποντας στα συστήματα και τους ελεγκτές αυτοματισμού να ανταποκρίνονται με μεγαλύτερη ακρίβεια και αξιοπιστία.

7. Πώς οι ενεργοποιητές Schmitt που βασίζονται σε σύγκριση βελτιώνουν την αξιοπιστία της εναλλαγής;

Οι ενεργοποιητές Schmitt που βασίζονται σε σύγκριση χρησιμοποιούν αντιστάσεις ανάδρασης για να δημιουργήσουν ελεγχόμενα επίπεδα υστέρησης.Αυτό εξασφαλίζει σταθερή εναλλαγή μεταξύ υψηλών και χαμηλών καταστάσεων ακόμα και όταν το σήμα εισόδου αλλάζει αργά ή περιέχει θόρυβο, καθιστώντας το κύκλωμα πιο αξιόπιστο σε πρακτικές εφαρμογές.

8. Ποια πλεονεκτήματα παρέχουν οι σκανδάλες Schmitt που βασίζονται σε τρανζίστορ;

Οι σκανδάλες Schmitt που βασίζονται σε τρανζίστορ παρέχουν γρήγορη ταχύτητα μεταγωγής, ρυθμιζόμενη υστέρηση και ικανότητα φιλτραρίσματος ισχυρού θορύβου.Ο σχεδιασμός τους επιτρέπει επίσης στους μηχανικούς να προσαρμόζουν τη συμπεριφορά μεταγωγής για διαφορετικές εφαρμογές αναλογικών και ψηφιακών κυκλωμάτων.

9. Γιατί οι σκανδαλισμοί Schmitt είναι σημαντικοί στα κυκλώματα χρονισμού και παραγωγής παλμών;

Οι σκανδάλες Schmitt βοηθούν στη δημιουργία σταθερών παλμών ρολογιού και σημάτων χρονισμού, παράγοντας καθαρές μεταβάσεις μεταξύ των καταστάσεων εξόδου.Αυτό τα καθιστά χρήσιμα σε ταλαντωτές, μετρητές και κυκλώματα πολυδονητών όπου απαιτείται ακριβής χρονισμός για συγχρονισμένη λειτουργία.

10. Πώς βελτιώνουν τη σχεδίαση του κυκλώματος τα IC με ενσωματωμένη λειτουργία σκανδάλης Schmitt;

Τα ολοκληρωμένα κυκλώματα με ενσωματωμένες σκανδάλες Schmitt απλοποιούν τη σχεδίαση του κυκλώματος μειώνοντας την ανάγκη για επιπλέον εξαρτήματα φιλτραρίσματος θορύβου.Βελτιώνουν τη σταθερότητα του σήματος, ενισχύουν την αξιοπιστία μεταγωγής και βοηθούν στη διατήρηση καθαρών ψηφιακών σημάτων σε συστήματα που επηρεάζονται από αργές ή θορυβώδεις εισόδους.
