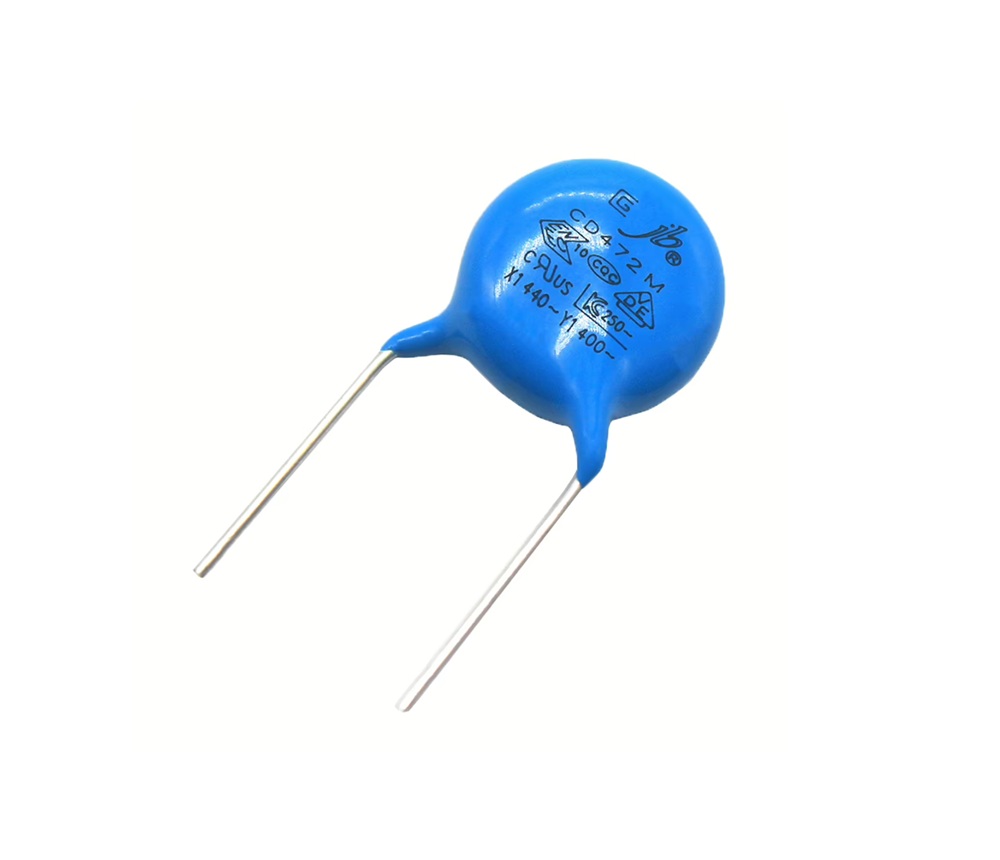

Επεξήγηση των πυκνωτών ασφαλείας: Τύποι, Λειτουργίες και Οδηγός επιλογής

Οι πυκνωτές ασφαλείας είναι προστατευτικά εξαρτήματα που χρησιμοποιούνται για τη βελτίωση της ηλεκτρικής ασφάλειας, τη μείωση των ηλεκτρομαγνητικών παρεμβολών και τη σταθεροποίηση της λειτουργίας του κυκλώματος.Έχουν σχεδιαστεί για να χειρίζονται την καταπόνηση τάσης, τις αλλαγές θερμοκρασίας, την υγρασία και τις συνθήκες σφάλματος χωρίς να δημιουργούν κινδύνους ηλεκτροπληξίας ή πυρκαγιάς.Αυτό το άρθρο εξηγεί τη λειτουργία, την ταξινόμηση, τους παράγοντες επιλογής, τα πρότυπα δοκιμών και τη συμπεριφορά μείωσης τάσης των πυκνωτών ασφαλείας σε τροφοδοτικά, συσκευές, βιομηχανικά συστήματα και ηλεκτρονικά κυκλώματα χαμηλής κατανάλωσης.

Κατάλογος

Εξερεύνηση πυκνωτών ασφαλείας

Οι πυκνωτές ασφαλείας έχουν σχεδιαστεί για να διατηρούν τα ηλεκτρικά συστήματα ασφαλή κατά την κανονική χρήση και απροσδόκητα σφάλματα.Βοηθούν στην πρόληψη ζημιών που προκαλούνται από αιχμές τάσης, υπερθέρμανση ή ηλεκτρική βλάβη.Ο κύριος ρόλος τους είναι να προστατεύουν τόσο τον εξοπλισμό όσο και τον χρήστη.Αυτοί οι πυκνωτές είναι κατασκευασμένοι για να χειρίζονται δύσκολες συνθήκες, γεγονός που τους καθιστά αξιόπιστους σε πολλούς τύπους ηλεκτρονικών συστημάτων.

Περιλαμβάνουν ενσωματωμένα χαρακτηριστικά ασφαλείας που μειώνουν κινδύνους όπως ηλεκτροπληξία ή πυρκαγιά.Πρότυπα όπως το IEC 60384-14 και το UL 60384-14 ορίζουν πώς θα πρέπει να λειτουργούν αυτοί οι πυκνωτές υπό πίεση.Αυτό διασφαλίζει ότι παραμένουν σταθερά ακόμα και όταν εκτίθενται σε υψηλή τάση, αλλαγές θερμοκρασίας ή υγρασία.Εξαιτίας αυτού, χρησιμοποιούνται ευρέως σε συστήματα που απαιτούν ισχυρή και συνεπή προστασία.

Οι πυκνωτές ασφαλείας είναι σημαντικοί τόσο σε βιομηχανικές όσο και σε καθημερινές εφαρμογές.Βοηθούν στη διατήρηση σταθερής λειτουργίας σε μηχανήματα, συστήματα ισχύος και ηλεκτρονικές συσκευές.Στην προστασία από υπερτάσεις, μειώνουν τις απότομες αιχμές τάσης που θα μπορούσαν να βλάψουν ευαίσθητα μέρη.Αυτό τα καθιστά χρήσιμα σε περιβάλλοντα όπου οι συνθήκες μπορούν να αλλάξουν γρήγορα.

Ο σχεδιασμός τους περιλαμβάνει χαρακτηριστικά που βελτιώνουν την ασφάλεια και την αντοχή.Η μόνωση και οι προστατευτικές επικαλύψεις συμβάλλουν στη μείωση της έκθεσης σε υψηλή τάση.Υπάρχουν επίσης διαφορετικοί τύποι ανάλογα με τη λειτουργία τους.Οι πυκνωτές κατηγορίας X χρησιμοποιούνται σε γραμμές τροφοδοσίας για τον έλεγχο των αιχμών τάσης, ενώ οι πυκνωτές κατηγορίας Y συνδέουν κυκλώματα με τη γείωση για να μειώσουν τους κινδύνους ηλεκτροπληξίας.Κάθε τύπος χρησιμοποιείται με βάση το επίπεδο προστασίας που απαιτείται.

Η δοκιμή είναι βασικό μέρος του σχεδιασμού τους.Αυτοί οι πυκνωτές περνούν από ελέγχους όπως δοκιμή ζωής, δοκιμή τάσης τάσης και δοκιμή θερμοκρασίας.Αυτές οι δοκιμές διασφαλίζουν ότι μπορούν να χειριστούν τη μακροχρόνια χρήση και τις ξαφνικές αλλαγές στις συνθήκες.Η πιστοποίηση από οργανισμούς ασφαλείας επιβεβαιώνει ότι πληρούν τα απαιτούμενα πρότυπα.

Οι πυκνωτές ασφαλείας χρησιμοποιούνται επίσης σε καθημερινές συσκευές.Βοηθούν στην προστασία των οικιακών συσκευών, των μικρών ηλεκτρονικών ειδών και των συστημάτων ανανεώσιμων πηγών ενέργειας.Σε ηλιακά συστήματα ή συσκευές φόρτισης, υποστηρίζουν σταθερή τάση και ασφαλή λειτουργία.Η χρήση τους βοηθά στη βελτίωση της διάρκειας ζωής του συστήματος και μειώνει την πιθανότητα αστοχίας.

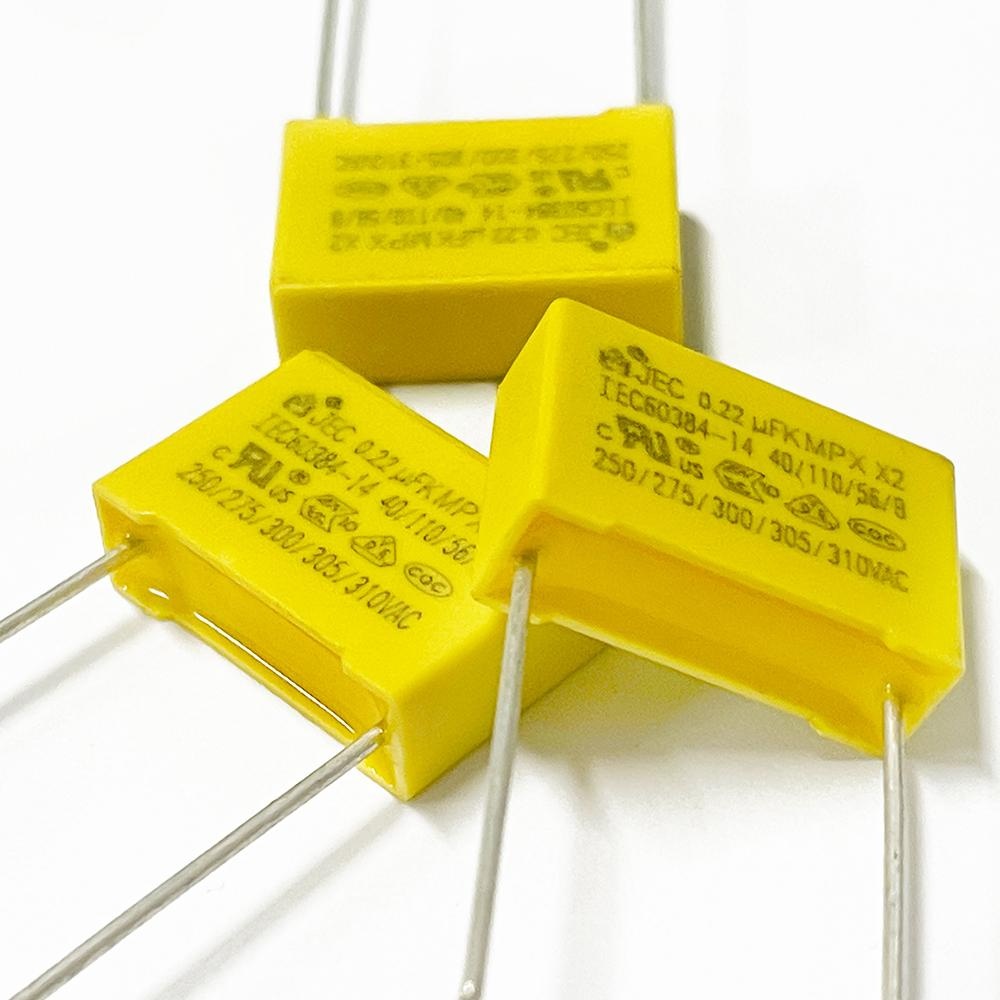

Λειτουργικές Ευθύνες Πυκνωτών Ασφαλείας

Οι πυκνωτές ασφαλείας καλύπτουν μια βασική τεχνική ανάγκη στα σύγχρονα ηλεκτρονικά συστήματα εστιάζοντας σε δύο κύριες λειτουργίες: τον μετριασμό των ηλεκτρομαγνητικών παρεμβολών (EMI) και την προστασία των χρηστών και του εξοπλισμού από ηλεκτρικές διαταραχές.Αυτά τα εξαρτήματα συμβάλλουν στη διαρκή αξιοπιστία του συστήματος και στην ηλεκτρομαγνητική συμβατότητα (EMC), ειδικά σε περιβάλλοντα ευάλωτα σε ηλεκτρικό θόρυβο ή ασυνέπειες ισχύος.

Φιλτράρισμα EMI και διατήρηση της σταθερότητας του συστήματος

Οι πυκνωτές ασφαλείας είναι κεντρικός στο φιλτράρισμα των διασπαστικών ηλεκτρομαγνητικών παρεμβολών που προέρχονται από καλώδια ρεύματος ή συνδεδεμένες συσκευές.Ο ρόλος τους είναι να μειώνουν τα ανεπιθύμητα σήματα και να αποτρέπουν διαταραχές που θα μπορούσαν να θέσουν σε κίνδυνο τις ηλεκτρονικές λειτουργίες, διασφαλίζοντας σταθερή απόδοση.

• Τα βιομηχανικά συστήματα μεγάλης κλίμακας επωφελούνται σε μεγάλο βαθμό από την ικανότητα φιλτραρίσματος EMI, διασφαλίζοντας λειτουργίες που απαιτούν αξιοπιστία για εκτεταμένες περιόδους.

• Τα καθημερινά ηλεκτρονικά είδη ευρείας κατανάλωσης, όπως συσκευές επικοινωνίας ή ιατρικός εξοπλισμός, εξαρτώνται από την αποτελεσματική καταστολή του EMI για τη διατήρηση της αδιάλειπτης λειτουργικότητας.

Πέρα από τις θεμελιώδεις λειτουργίες, οι πυκνωτές ασφαλείας συμβάλλουν σε ευρύτερα μέτρα που υποστηρίζουν τη συνολική σταθερότητα του συστήματος.Τοποθετημένοι μέσα στα κυκλώματα εισόδου των τροφοδοτικών, αυτοί οι πυκνωτές ενισχύουν την ευκρίνεια του σήματος ενώ προστατεύουν τις συσκευές από ξαφνικές αιχμές τάσης, όπως αυτές που προκαλούνται από καταιγίδες ή ανωμαλίες τάσης.Οι διπλές λειτουργίες τους αφορούν την αξιοπιστία και προστατεύουν τον ευαίσθητο εξοπλισμό υπό ασταθείς συνθήκες.

Προστασία και Εφαρμογή Μέτρων Ασφαλούς Αποτυχίας

Οι πυκνωτές ασφαλείας προάγουν τα χαρακτηριστικά ασφαλείας των ηλεκτρονικών συστημάτων μέσω ειδικά κατασκευασμένων υλικών και στιβαρών σχεδίων.

• Σχεδιασμένα για να αντέχουν σε ακραίες συνθήκες, όπως υπερτάσεις που προκαλούνται από κεραυνούς ή σφάλματα ηλεκτρικού δικτύου, ενσωματώνουν ανθεκτικές στη φλόγα και αυτοσβενόμενες ιδιότητες για την ελαχιστοποίηση των κινδύνων, ακόμη και σε σπάνια σενάρια αστοχίας.

• Οι δυνατότητες ταχείας εκφόρτισης διασφαλίζουν την ασφάλεια, καθώς δεν αφήνουν υπολειπόμενο φορτίο μετά την απενεργοποίηση, μειώνοντας τους κινδύνους ηλεκτροπληξίας κατά τη συντήρηση ή το χειρισμό.

Όταν ενσωματώνεται σε συσκευές που απαιτούν συχνό σέρβις, η αξιοπιστία των ιδιοτήτων εκφόρτισης μειώνει τους λειτουργικούς κινδύνους για το προσωπικό, ειδικά εκείνους που εργάζονται με συστήματα υψηλής τάσης.Οι ιστορικές πρακτικές μηχανικής υπογραμμίζουν την αποτελεσματικότητά τους στη διατήρηση της ασφάλειας σε απαιτητικές εφαρμογές.

Στρατηγική ολοκλήρωση και μακροπρόθεσμη βελτιστοποίηση

Οι πυκνωτές ασφαλείας διαδραματίζουν αξιοσημείωτο ρόλο στο σχεδιασμό κυκλωμάτων και στη διαχείριση ισχύος υποστηρίζοντας περίπλοκες διασυνδέσεις συστημάτων και εξισορροπώντας πολλαπλά υποσυστήματα.

• Η βελτιστοποίηση τοποθέτησης και η προηγμένη επιλογή υλικού ενισχύουν την ανθεκτικότητα του συστήματος ενώ μειώνουν την ευπάθεια σε γήρανση εξαρτημάτων.

• Η λειτουργικότητά τους συνεργάζεται με τις προσπάθειες κατασκευής φιλικών προς το περιβάλλον συσκευών, προσφέροντας βελτιώσεις στην ενεργειακή απόδοση και υποστηρίζοντας στόχους βιωσιμότητας.

Με την προώθηση της παρατεταμένης διάρκειας ζωής των ηλεκτρονικών συσκευών, οι πυκνωτές ασφαλείας μειώνουν τη συχνότητα αντικατάστασης και τα απόβλητα υλικών, συμπληρώνοντας τις εξελίξεις στη βιώσιμη τεχνολογική ανάπτυξη.Η πολύπλευρη συνεισφορά τους τελικά ευθυγραμμίζεται με τις αυστηρές απαιτήσεις τόσο στην ασφάλεια όσο και στην ανθεκτικότητα, παρέχοντας ένα σημαντικό πλεονέκτημα στα σύγχρονα ηλεκτρονικά σχέδια.

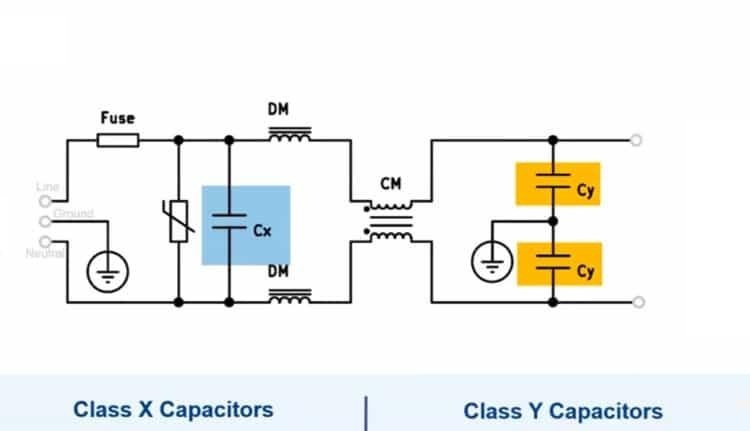

Ταξινόμηση Πυκνωτών Ασφαλείας

Οι πυκνωτές ασφαλείας κατηγοριοποιούνται μεθοδικά με βάση τους ρόλους θέσης τους μέσα στα ηλεκτρικά κυκλώματα και την ικανότητά τους να αντέχουν σε τάσεις τάσης.Η συστηματική ταξινόμησή τους συμβάλλει στην επίτευξη λειτουργικής αξιοπιστίας σε διάφορες εφαρμογές, ενώ προάγει την ασφάλεια μέσω της αποτελεσματικής διαχείρισης παρεμβολών.

X Πυκνωτές: Έλεγχος Διαφορικών Διαταραχών Τρόπου

Οι πυκνωτές X είναι ενσωματωμένοι μεταξύ των συνδέσεων γραμμής ισχύος (L) και ουδέτερου (N) για να εξουδετερώσουν τις παρεμβολές διαφορικού τρόπου λειτουργίας, έναν τύπο ηλεκτρικής διαταραχής που εμφανίζεται μεταξύ αυτών των δύο κόμβων.Με τις τιμές χωρητικότητας να φτάνουν στο εύρος των microfarad, είναι ικανοί να καταστέλλουν τις γρήγορες διακυμάνσεις της τάσης.Σχεδιασμένοι με γνώμονα την ανθεκτικότητα, αυτοί οι πυκνωτές χρησιμοποιούν συχνά σχέδια που βασίζονται σε φιλμ κατάλληλα για χειρισμό ρευμάτων κυματισμού και διαταραχών υψηλής συχνότητας, εξασφαλίζοντας αξιοπιστία σε απαιτητικά περιβάλλοντα.

• Τα προληπτικά μέτρα περιλαμβάνουν συχνά αντιστάσεις παράλληλης εκφόρτισης.Αυτές οι αντιστάσεις ενεργούν για να εξουδετερώνουν τα υπολειπόμενα ηλεκτρικά φορτία μετά την απενεργοποίηση του συστήματος, ελαχιστοποιώντας τους κινδύνους όπως τυχαίο ηλεκτροπληξία κατά τη συντήρηση ή το χειρισμό της συσκευής.

• Η επιλογή διηλεκτρικού υλικού επηρεάζει την απόδοση.Οι τεχνολογίες φιλμ όπως ο επιμεταλλωμένος πολυεστέρας ή το πολυπροπυλένιο προσφέρουν στιβαρή αντίσταση στη θερμική καταπόνηση και στις υψηλές συχνότητες παλμών.Οι ιδιότητες αυτοθεραπείας που είναι εγγενείς σε προηγμένα σχέδια διηλεκτρικών παρατείνουν τη διάρκεια ζωής της λειτουργίας μετριάζοντας τις ζημιές από μικρές βλάβες του διηλεκτρικού.

• Οι βιομηχανικές πρακτικές ενσωματώνουν δοκιμές ταχείας γήρανσης, οι οποίες αξιολογούν τη μακροπρόθεσμη σταθερότητα και απόδοση, διασφαλίζοντας την αξιοπιστία σε συνθήκες που προσομοιώνουν παρατεταμένη λειτουργική πίεση.

Y Πυκνωτές: Προστασία από παρεμβολές κοινής λειτουργίας

Οι πυκνωτές Y, τοποθετημένοι μεταξύ είτε γραμμής ισχύος είτε ουδέτερου (L ή N) και γείωσης (G), είναι προσαρμοσμένοι για να καταστέλλουν τις παρεμβολές κοινής λειτουργίας.Αυτές οι διαταραχές εμφανίζονται ως ξένα ρεύματα θορύβου που ταξιδεύουν μεταξύ αυτών των συνδέσεων.Οι τιμές χωρητικότητάς τους, που κυμαίνονται τυπικά από picofarads έως nanofarads, περιορίζονται ακριβώς για τη μείωση των ρευμάτων διαρροής και την προστασία από τυχαία έκθεση σε υψηλές τάσεις.

• Η συμμόρφωση με τα παγκόσμια πρότυπα ασφαλείας, όπως οι πιστοποιήσεις IEC και UL, επικυρώνει βασικές ιδιότητες όπως η διηλεκτρική αντοχή και η αντίσταση παλμών.Οι μηχανισμοί που είναι ασφαλείς έναντι αστοχιών δίνουν προτεραιότητα στην προστασία διασφαλίζοντας τη λειτουργική σταθερότητα κατά τη διάρκεια ηλεκτρικών βλαβών.

• Επιλέξτε διηλεκτρικά υλικά με βάση το κεραμικό, ειδικά σκευάσματα Κατηγορίας ΙΙ, για να εξασφαλίσετε υψηλή θερμική ανθεκτικότητα παράλληλα με ελάχιστη υποβάθμιση της απόδοσης σε παρατεταμένη χρήση.

• Οι λεπτομερείς διαμορφώσεις γείωσης διασφαλίζουν αποτελεσματικό διαχωρισμό μεταξύ επικίνδυνων τάσεων και επιφανειών προσβάσιμων από τον χρήστη, ενισχύοντας τη λειτουργική εμπιστοσύνη.

• Οι δοκιμές αντοχής, συμπεριλαμβανομένου του κύκλου υγρασίας και θερμοκρασίας, αξιολογούν αυτούς τους πυκνωτές υπό διαφορετικές περιβαλλοντικές συνθήκες, βελτιώνοντας περαιτέρω την αξιοπιστία τους σε εφαρμογές υψηλού κινδύνου, όπως ιατρικές συσκευές και βιομηχανικά συστήματα.

Σύγκριση πυκνωτών Χ και Υ

Η διάκριση μεταξύ των πυκνωτών X και Y βασίζεται στη συγκεκριμένη σχεδιαστική εστίαση και απόκριση σε σενάρια αστοχίας.Οι πυκνωτές X είναι κυρίως αφιερωμένοι στη σταθεροποίηση ηλεκτρικών κυκλωμάτων αντιμετωπίζοντας διακοπές που προκαλούνται από παρεμβολές.Αντίστροφα, οι πυκνωτές Υ δίνουν έμφαση στη θωράκιση από ηλεκτρικούς κινδύνους που προέρχονται από βλάβες, ευθυγραμμίζοντας τον σκοπό τους με εφαρμογές εδαφοκεντρικές.

• Οι προηγμένες διαδικασίες δοκιμών βελτιώνουν και τους δύο τύπους πυκνωτών για να αντέχουν σε μεταβατικές συνθήκες υπέρτασης.Η εξισορρόπηση της χωρητικότητας, οι ιδιότητες απομόνωσης και η περιβαλλοντική αξιοπιστία ρυθμίζονται με ακρίβεια κατά τη διάρκεια των διαδικασιών παραγωγής και αξιολόγησης της τάσης.

• Τα σχέδια πυκνωτών πολλαπλών επιπέδων εμφανίζουν αυξημένη ελαστικότητα, υπερέχοντας σε συνθήκες παλμικής τάσης και προχωρώντας τα περιθώρια ασφαλείας σε πραγματικές ηλεκτρικές βλάβες.

• Η τεχνογνωσία στην αλληλεπίδραση μεταξύ αρχών ηλεκτρικής μηχανικής και πρακτικών ζητημάτων ασφάλειας υποστηρίζει την ανάπτυξη πυκνωτών που αφορούν τόσο την απόδοση όσο και την προστασία, ενισχύοντας τη χρησιμότητα σε όλους τους κλάδους.

Κατανοώντας αυτές τις ταξινομήσεις και τις αντίστοιχες αποχρώσεις τους, μπορεί να προωθήσει τον τομέα της διαχείρισης ενέργειας προστατεύοντας παράλληλα τον βασικό εξοπλισμό και τους τελικούς χρήστες.

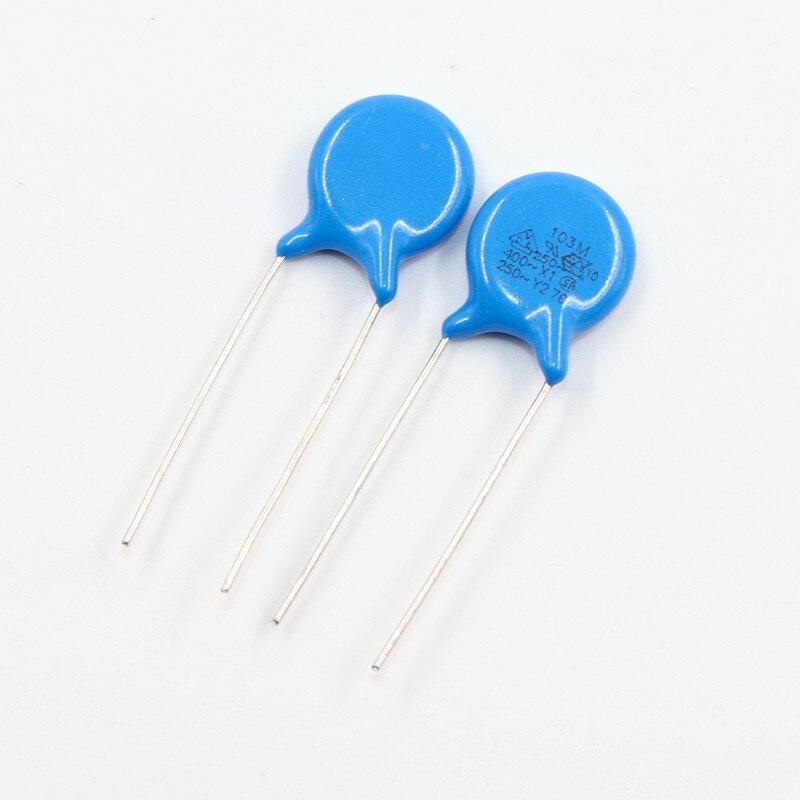

Επιλογή Βέλτιστου Πυκνωτή Ασφαλείας

Η αξιολόγηση και η επιλογή ενός πυκνωτή ασφαλείας απαιτεί μια ολιστική εξέταση των τεχνικών παραμέτρων και των λειτουργικών περιβαλλόντων.Παράγοντες όπως η χωρητικότητα, η ονομαστική τάση και η ανθεκτικότητα στη θερμοκρασία συμβάλλουν στη συνολική αξιοπιστία, λειτουργικότητα και ασφάλεια του συστήματος.Μια καλά ενημερωμένη επιλογή πυκνωτή όχι μόνο βελτιώνει την απόδοση του κυκλώματος αλλά μετριάζει προληπτικά τους κινδύνους που συνδέονται με την αστάθεια ή την αστοχία της συσκευής.

Χωρητικότητα και Συνέργεια Ειδικής Εφαρμογής

Η χωρητικότητα είναι ένα καθοριστικό χαρακτηριστικό που επηρεάζει άμεσα τη βιωσιμότητα ενός πυκνωτή για εξειδικευμένες εργασίες.

• Σχέδια χαμηλής χωρητικότητας, όπως κεραμικοί πυκνωτές ή μαρμαρυγία, είναι εξαιρετικά αποτελεσματικοί για την καταστολή EMI υψηλής συχνότητας λόγω της απόκρισής τους σε συνθήκες ροής σήματος ακριβείας.

• Οι ηλεκτρολυτικοί πυκνωτές, από την άλλη πλευρά, παρέχουν υψηλότερα επίπεδα χωρητικότητας, καθιστώντας τους κατάλληλους για αποθήκευση ενέργειας και φιλτράρισμα σήματος σε κυκλώματα υψηλής ισχύος.

Αναποτελεσματικότητα προκύπτουν όταν οι τιμές χωρητικότητας αποτυγχάνουν να ευθυγραμμιστούν με τις απαιτήσεις του συστήματος.Για παράδειγμα:

• Η ανεπαρκής χωρητικότητα μπορεί να οδηγήσει σε ανεπαρκή καταστολή του EMI, αφήνοντας τα κυκλώματα ευάλωτα σε παρεμβολές.

• Η υπερβολική χωρητικότητα, ωστόσο, μπορεί να προκαλέσει διαρροές, διακοπές ή ακούσια αγωγιμότητα, αποσταθεροποιώντας την απόδοση του κυκλώματος.

Οι ομάδες μηχανικών βασίζονται όλο και περισσότερο σε εργαλεία μοντελοποίησης και επαναληπτικές μεθοδολογίες δοκιμών που προσομοιώνουν δυναμικές συνθήκες λειτουργίας.Τέτοιες τεχνικές διευκολύνουν τη βελτιστοποίηση της χωρητικότητας ενώ αναγνωρίζουν τους περιορισμούς και τα όρια ασφαλείας.

Εκτίμηση τάσης και λειτουργική αντοχή

Η βαθμολογία τάσης υπαγορεύει το ανώτερο όριο των ηλεκτρικών ανοχών για τους πυκνωτές, διατηρώντας την ισορροπία μεταξύ της αξιοπιστίας απόδοσης και των φυσικών ορίων.

• Ένας πυκνωτής πρέπει να διατηρεί τις τάσεις λειτουργίας χωρίς να υποκύπτει σε φαινόμενα όπως η διηλεκτρική βλάβη ή η εκφόρτιση κορώνας, προκλήσεις που ενισχύονται σε συστήματα εναλλασσόμενου ρεύματος (AC).

• Η ισορροπία μεταξύ της ονομαστικής τάσης και των πραγματικών συνθηκών λειτουργίας απαιτεί διαφοροποιημένη μηχανική: ένα περιθώριο που δεν είναι ούτε πολύ στενό, με κίνδυνο αστοχίας ούτε υπερβολικά μεγάλο, το οποίο θα μπορούσε να προκαλέσει πρόωρη φθορά υπό περιβαλλοντικούς στρεσογόνους παράγοντες, όπως υψηλά επίπεδα υγρασίας.

Για την αξιολόγηση της μακροζωίας και της προσαρμοστικότητας, εφαρμόζονται επιταχυνόμενες δοκιμές καταπόνησης, εκθέτοντας τους πυκνωτές σε ποικίλες θερμοκρασίες, επίπεδα υγρασίας και ηλεκτρικές υπερτάσεις.Για παράδειγμα, οι συσκευές που χρησιμοποιούνται σε υγρές βιομηχανικές εγκαταστάσεις υποβάλλονται σε αυστηρούς ελέγχους για να διασφαλιστεί ότι οι διηλεκτρικές επικαλύψεις διατηρούν την ακεραιότητα όταν υποβάλλονται σε παρατεταμένη περιβαλλοντική πίεση.Αυτές οι πρακτικές βελτιώνουν την ανθεκτικότητα του πυκνωτή και διατηρούν τη λειτουργικότητα σε σενάρια ευρείας χρήσης.

Θερμοκρασιακά Χαρακτηριστικά και Μακροζωία

Η θερμική ανθεκτικότητα κατέχει εξέχουσα θέση στη λειτουργικότητα του πυκνωτή, ειδικά για εξαρτήματα που αναπτύσσονται σε περιβάλλοντα με διακυμάνσεις ή ακραίες θερμοκρασίες.

• Οι βιομηχανικές και οι αυτοκινητοβιομηχανικές εφαρμογές απαιτούν πυκνωτές ικανούς να αντέχουν σε μεγάλα εύρη θερμοκρασιών, όπως εκείνους με εμπειρία σε μονάδες ασύρματης επικοινωνίας με εξωτερική όψη ή συστήματα παραγωγής υψηλής έντασης.

• Η παρατεταμένη έκθεση σε ποικίλες θερμοκρασίες μπορεί να επιταχύνει τη διάσπαση του υλικού, να προκαλέσει ασυνέπεια στη λειτουργικότητα ή να περιορίσει πρόωρα τη διάρκεια ζωής.

Η βελτιστοποίηση σχεδιασμού ενσωματώνει τη μοντελοποίηση θερμικής καταπόνησης σε συνδυασμό με την ανάλυση λειτουργικής ανάδρασης.Οι κατασκευαστές αξιοποιούν πληροφορίες από δοκιμές πεδίου και δεδομένα θερμικού κύκλου για να βελτιώσουν τη σύνθεση του υλικού.Οι πυκνωτές που επωφελούνται από αυτές τις βελτιώσεις επιδεικνύουν βελτιωμένη μακροζωία και μειωμένη ευαισθησία στην κόπωση που προκαλείται από τη θερμοκρασία, εξασφαλίζοντας σταθερή απόδοση παρά τις δύσκολες συνθήκες.

Συστηματικός Έλεγχος και Επικυρωμένη Διασφάλιση

Τα αυστηρά πρωτόκολλα δοκιμών λειτουργούν ως ο ακρογωνιαίος λίθος για τη διασφάλιση της βιωσιμότητας και της αξιοπιστίας των πυκνωτών ασφαλείας.Μια συστηματική διαδικασία επικύρωσης στοχεύει στην αποκάλυψη τρωτών σημείων όπως διαρροή, μετατόπιση χωρητικότητας ή διηλεκτρική γήρανση.

Οι ακόλουθες μέθοδοι επαλήθευσης χρησιμοποιούνται στην κατασκευή ηλεκτρονικών ειδών:

• Πρώιμη επικύρωση πρωτοτύπου για την αντιμετώπιση πιθανών ελαττωμάτων σχεδιασμού πριν από την κλιμάκωση της παραγωγής.

• Πρωτόκολλα επιταχυνόμενων δοκιμών ζωής που προσομοιώνουν ακραίες λειτουργικές πιέσεις, που κυμαίνονται από συνθήκες κραδασμού έως παράγοντες φθοράς που προκαλούνται από την έκθεση.

Αυτοί οι έλεγχοι επιβεβαιώνουν ότι οι καθορισμένες παράμετροι ταιριάζουν με τις πραγματικές συνθήκες χρήσης.Βοηθούν επίσης στην εύρεση απροσδόκητων κινδύνων και διασφαλίζουν αξιόπιστη λειτουργία σε διαφορετικά συστήματα.

Ολοκληρωμένες Θεωρήσεις για Μελλοντικό Σχεδιασμό

Η επιλογή ενός πυκνωτή ασφαλείας κινείται πέρα από τους αριθμητικούς ορισμούς, απαιτώντας ένα μείγμα θεωρητικών γνώσεων, πρακτικών δοκιμών και προσαρμογής στις προκλήσεις του πραγματικού κόσμου.

• Η χωρητικότητα, η ονομαστική τάση και η θερμική ανοχή, όταν εναρμονίζονται αποτελεσματικά, διαμορφώνουν συλλογικά την αξιοπιστία και την απόδοση των λειτουργιών του κυκλώματος.

• Οι διαδικασίες επικύρωσης που προλαμβάνουν την περιβαλλοντική πίεση και δημιουργούν στιβαρότητα προστατεύουν περαιτέρω τα συστήματα από κινδύνους που μπορούν να αποφευχθούν.

Καθώς η βιομηχανία ηλεκτρονικών προχωρά, οι μέθοδοι επιλογής πυκνωτών συνεχίζουν να βελτιώνονται, εστιάζοντας στην ακριβή απόδοση και την αντίσταση στις περιβαλλοντικές συνθήκες.Τα σχόλια από την πραγματική χρήση βοηθούν στη βελτίωση των εξαρτημάτων για την κάλυψη των τρεχουσών και μελλοντικών αναγκών.

Λειτουργική Αρχή της Υποχώρησης Τάσης Βάσει Πυκνωτών

Οι πυκνωτές ασφαλείας λειτουργούν βασικά με χωρητική αντίδραση, η οποία τους επιτρέπει να περιορίζουν αποτελεσματικά τη ροή του εναλλασσόμενου ρεύματος.Εξετάστε μια περίπτωση γενικής χρήσης σε συχνότητα 50Hz: ένας πυκνωτής 1μF εμφανίζει περίπου 3180 ohms αντίδρασης, περιορίζοντας εγγενώς το ρεύμα σε διαχειρίσιμα επίπεδα.Αυτό το χαρακτηριστικό επιτρέπει στους πυκνωτές να κατανέμουν δυναμικά την τάση μεταξύ τους και των συνδεδεμένων φορτίων ενώ καταναλώνουν ελάχιστα πραγματική ισχύ.Ο απλός σχεδιασμός τους τα καθιστά κατάλληλα για συστήματα που απαιτούν σταθερή μετατροπή ισχύος και ελάχιστη παραγωγή θερμότητας.

Οι εφαρμογές σε περιβάλλοντα χαμηλής κατανάλωσης υπογραμμίζουν τη ξεχωριστή χρησιμότητα των πυκνωτών για τη μείωση της τάσης AC.Οι συνήθεις περιπτώσεις χρήσης περιλαμβάνουν συμπαγή σχέδια ρύθμισης τάσης σε συστήματα φωτισμού LED, μικρές οικιακές συσκευές και άλλες συσκευές που δίνουν προτεραιότητα σε οικονομικά αποδοτικές λύσεις που εξοικονομούν χώρο.Ωστόσο, η ικανότητά τους περιορίζεται όταν αντιμετωπίζουν διακυμάνσεις δυναμικού φορτίου ή απαιτήσεις υψηλής ισχύος λόγω της στατικής φύσης της αντίδρασής τους.

Οι μη πολικοί πυκνωτές επιλέγονται συνήθως για σενάρια εναλλασσόμενου ρεύματος, καθώς η ανοχή τους σε συνθήκες χωρίς πολικότητα συμβάλλει τόσο στην ανθεκτικότητα όσο και στη μακροζωία λειτουργίας.Για πρόσθετη προστασία κυκλώματος, πυκνωτές με ονομαστικές τιμές τάσης άνω των 400 V λειτουργούν ως ασφάλειες έναντι παροδικών αιχμών, μειώνοντας την ηλεκτρική καταπόνηση και διατηρώντας τα συνδεδεμένα εξαρτήματα σε απρόβλεπτες συνθήκες λειτουργίας.

Οι ηλεκτρολυτικοί πυκνωτές, αν και χρησιμοποιούνται ευρέως σε άλλες εφαρμογές, είναι καλύτερο να αποφεύγονται σε σχέδια μείωσης τάσης AC λόγω της ευαισθησίας τους στην πολικότητα και της μειωμένης μακροπρόθεσμης απόδοσης υπό τάση φορτίου AC.Οι μεμβράνες και οι κεραμικοί πυκνωτές εμφανίζονται ως προτιμώμενες εναλλακτικές λύσεις, επιδεικνύοντας βελτιωμένη ελαστικότητα όταν υπόκεινται σε κυμαινόμενες εισόδους ή υψηλότερες τάσεις.

Ένα σταθερό προφίλ φορτίου είναι αναπόσπαστο στοιχείο για την επίτευξη προβλέψιμων επιδόσεων αντίδρασης και σταθερού περιορισμού ρεύματος.Οι σταθερές αντιστάσεις συχνά ενσωματώνονται σε κυκλώματα φωτισμού LED για τη ρύθμιση της κατανάλωσης, την αποφυγή ανωμαλιών φωτεινότητας και την προώθηση της λειτουργικής ασφάλειας.Η προσεκτική σταθεροποίηση ελαχιστοποιεί τις συστημικές ευπάθειες που προκύπτουν από ωμικές ή επαγωγικές διακυμάνσεις φορτίου.

Τα συστήματα υποβάθμισης που βασίζονται σε πυκνωτές βασίζονται σε προσαρμοσμένο σχεδιασμό και ακριβείς υπολογισμούς για την κάλυψη συγκεκριμένων απαιτήσεων κυκλώματος.Οι λεπτομερείς υπολογισμοί της αντίστασης και του ορίου ρεύματος χρησιμοποιούνται με επαναλαμβανόμενες δοκιμές για την αντιστοίχιση της θεωρίας με την πραγματική λειτουργία.

Η προσοχή στην ενσωμάτωση κυκλώματος παίζει κεντρικό ρόλο εδώ.Για συσκευές όπως οι μικροελεγκτές, οι οποίοι εξαρτώνται από εισόδους σταθερής τάσης, η συνέπεια των πυκνωτών στο περιοριστικό ρεύμα ευθυγραμμίζεται άμεσα με τη λειτουργική ακρίβεια και αξιοπιστία.Ο συνδυασμός τεχνικών προσομοίωσης με φυσική πρωτοτυποποίηση βοηθά στη βελτίωση των σχεδίων, διασφαλίζοντας προβλέψιμα αποτελέσματα σε διάφορα σενάρια.

Ιστορικά περιορισμένοι σε εφαρμογές χαμηλής κατανάλωσης, τα σχέδια πυκνωτών αρχίζουν να επωφελούνται από την πρόοδο στα διηλεκτρικά υλικά.Οι διαδικασίες παραγωγής ωθούν σταδιακά τους πυκνωτές προς περιβάλλοντα υψηλότερης ισχύος και σενάρια που περιλαμβάνουν δυναμική μεταβλητού φορτίου.

Οι πυκνωτές κάνουν περισσότερα από το να λειτουργούν ως παθητικά μέρη, καθώς βοηθούν στον έλεγχο της τάσης και του ρεύματος με διαφορετικούς τρόπους.Η απόκρισή τους στις συνθήκες αντίδρασης και φορτίου υποστηρίζει ευέλικτο και οικονομικά αποδοτικό σχεδιασμό.Αυτή η ισορροπία μεταξύ ακρίβειας και πρακτικών ορίων επιτρέπει στα κυκλώματα πυκνωτών να έχουν καλή απόδοση σε ηλεκτρονικά συστήματα.

Συμπέρασμα

Οι πυκνωτές ασφαλείας παίζουν σημαντικό ρόλο στην προστασία τόσο του ηλεκτρονικού εξοπλισμού όσο και των χρηστών.Οι πυκνωτές X καταστέλλουν τις παρεμβολές μεταξύ των γραμμών ισχύος, ενώ οι πυκνωτές Y μειώνουν τον θόρυβο της κοινής λειτουργίας και συμβάλλουν στη μείωση του κινδύνου κραδασμών μέσω ελεγχόμενης γείωσης.Η σωστή επιλογή εξαρτάται από την χωρητικότητα, την ονομαστική τάση, το εύρος θερμοκρασίας, την πιστοποίηση, το διηλεκτρικό υλικό και το περιβάλλον εφαρμογής.Με σωστή σχεδίαση, δοκιμή και τοποθέτηση, οι πυκνωτές ασφαλείας υποστηρίζουν ασφαλέστερα, πιο σταθερά και μεγαλύτερης διάρκειας ηλεκτρικά συστήματα.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Πώς μπορεί να δοκιμαστεί ένας πυκνωτής ασφαλείας;

Για να δοκιμάσετε έναν πυκνωτή ασφαλείας, ρυθμίστε ένα πολύμετρο σε εύρος υψηλής αντίστασης και αγγίξτε τους ανιχνευτές του και στους δύο ακροδέκτες.Η ένδειξη πρέπει να υποδεικνύει πολύ υψηλή ή άπειρη αντίσταση, που σημαίνει ότι ο πυκνωτής δεν διαρρέει ρεύμα.Αντίθετα, μια ένδειξη που δείχνει απροσδόκητα χαμηλή αντίσταση μπορεί να υποδηλώνει σφάλματα όπως βραχυκύκλωμα ή εσωτερική αστοχία.Για περαιτέρω ανάλυση, ο έλεγχος της τιμής χωρητικότητας σε σχέση με τις ονομαστικές προδιαγραφές του παρέχει πρόσθετη σαφήνεια.Τα ακριβή αποτελέσματα απαιτούν υπομονή και ακρίβεια, καθώς η βιασύνη αυτής της διαδικασίας θα μπορούσε να οδηγήσει σε παράβλεψη και πιθανή λανθασμένη διάγνωση.

2. Γιατί οι πυκνωτές μπορεί να είναι επικίνδυνοι;

Οι πυκνωτές παρουσιάζουν κινδύνους επειδή διατηρούν ηλεκτρική ενέργεια ακόμη και όταν είναι αποσυνδεδεμένοι από το ρεύμα.Εάν τα αγγίξετε ακούσια, μπορεί να εκφορτιστεί απότομα αυτή η αποθηκευμένη ενέργεια, οδηγώντας σε επώδυνους κραδασμούς που μπορεί να τρομάξουν και να ανησυχήσουν το άτομο, ειδικά σε κυκλώματα με αυξημένες τάσεις.Αυτός ο κίνδυνος υπογραμμίζει την ανάγκη εκφόρτισης πυκνωτών χρησιμοποιώντας κατάλληλα εργαλεία ή αντιστάσεις πριν από οποιαδήποτε επαφή.Η ενημερωμένη προσέγγιση και ο προσεκτικός χειρισμός διασφαλίζουν την προσωπική ασφάλεια, ενώ σέβονται την εγγενή ισχύ που διαθέτουν αυτά τα εξαρτήματα.

3. Πότε απαιτούνται πυκνωτές ασφαλείας;

Οι πυκνωτές ασφαλείας βρίσκουν το ρόλο τους σε κυκλώματα που απαιτούν καταστολή ηλεκτρικού θορύβου, αιχμές τάσης ή υπερτάσεις.Αυτά τα εξαρτήματα είναι αναπόσπαστα σε τροφοδοτικά, οικιακές συσκευές και βιομηχανικά μηχανήματα.Η χρήση τους αντικατοπτρίζει τη στοχαστική μηχανική, που χρησιμοποιείται όχι μόνο για την προστασία της συσκευής αλλά και ως προστασία του χρήστη από πιθανές διακοπές ή σφάλματα.Η απόφαση να συμπεριληφθούν τέτοιοι πυκνωτές προκύπτει από μια υπολογισμένη εκτίμηση των κινδύνων και των λειτουργικών αναγκών.

4. Τι συμβαίνει όταν ένας πυκνωτής αστοχεί;

Η αστοχία σε έναν πυκνωτή εκδηλώνεται με διάφορους τρόπους, ο καθένας με ξεχωριστές συνέπειες.Ένας κατεστραμμένος πυκνωτής μπορεί να χάσει την ικανότητά του να αποθηκεύει αποτελεσματικά ηλεκτρικό φορτίο, μειώνοντας την απόδοση ενός κυκλώματος ή καθιστώντας το εκτός λειτουργίας.Άλλα σημάδια αστοχίας περιλαμβάνουν σορτς, διαρροές, πρήξιμο ή, σε καταστροφικά σενάρια, σκάσιμο λόγω υπερβολικής θερμότητας ή υπέρτασης.Τέτοια περιστατικά προκαλούν επείγουσα ανάγκη, καθώς τα μη ανιχνευμένα σφάλματα μπορεί να οδηγήσουν σε ευρύτερες δυσλειτουργίες της συσκευής ή να οδηγήσουν σε μη αναστρέψιμη βλάβη.Ο έγκαιρος εντοπισμός προβλημάτων ενισχύει την αξιοπιστία και την υγεία του συστήματος.

5. Πόσο διαρκεί συνήθως ένας πυκνωτής;

Η διάρκεια ζωής ενός πυκνωτή εκτείνεται έως και περίπου 20 χρόνια υπό βέλτιστες συνθήκες, αν και υπαγορεύεται σε μεγάλο βαθμό από εξωτερικούς στρεσογόνους παράγοντες όπως η θερμοκρασία, οι διακυμάνσεις της τάσης και τα πρότυπα χρήσης.Η επίμονη έκθεση σε υψηλή θερμότητα ή συχνές τάσεις τάσης επιταχύνει τη φθορά, μειώνοντας τη μακροζωία.Αντίθετα, οι συνετές σχεδιαστικές επιλογές και οι προσεκτικές λειτουργικές πρακτικές συμβάλλουν στη μεγιστοποίηση της διάρκειας ζωής.Η γήρανση των πυκνωτών είναι μια υπενθύμιση της στεγανότητας των υλικών, προτρέποντας τη σκόπιμη επέκταση της αποτελεσματικότητάς τους όπου είναι δυνατόν.
