Επεξήγηση PMIC: Λειτουργίες, Τύποι και Εφαρμογές

PMIC, ολοκληρωμένο κύκλωμα διαχείρισης ενέργειας, αλληλουχία τροφοδοσίας, ρυθμιστής τάσης, μετατροπέας buck, μετατροπέας boost, μετατροπέας buck boost, ρυθμιστής LDO, IC διαχείρισης ενέργειας, κατανομή ενέργειας, προσωρινή απόκριση, αλληλουχία ράγας ενέργειας, προσωρινή απόκριση φορτίου, διαχείριση διαδρομής ενέργειας, IC φόρτισης μπαταρίας, eFuse, ελεγκτής ζεστού συγχρονισμού, τηλεμετρία ενέργειας, προσαρμοστική κλιμάκωση τάσης, διαχείριση θερμότητας PMIC, έλεγχος EMI PMIC, χαρακτηριστικά προστασίας PMIC, σήμανση καλής ενέργειας, ανίχνευση brownout, προστασία υπερέντασης, προστασία υπό τάση, προστασία υπέρ τάσης, διαχείριση ενέργειας GaN, ηλεκτρονικά ενέργειας SiC, ψηφιακή διαχείριση ενέργειας, ορχήστρα ενέργειας

Κατάλογος

Εξερεύνηση PMIC

Ένα PMIC (Ολοκληρωμένο Κύκλωμα Διαχείρισης Ενέργειας) είναι ένα αφιερωμένο IC που δέχεται μία ή περισσότερες εισόδους ενέργειας και παράγει πολλαπλές ρυθμισμένες, ελεγχόμενες ράγες ενέργειας για τα διάφορα φορτία σε μια πλακέτα. Αυτά τα φορτία περιλαμβάνουν συχνά επεξεργαστές, μνήμη, τμήματα RF, αισθητήρες και διάφορες περιφερειακές συσκευές.

Αντί να διασκορπίζει διακριτούς ρυθμιστές και IC εποπτείας σε όλη τη σχεδίαση, ένα PMIC τους ενοποιεί σε έναν συντονισμένο διαχειριστή τομέα ενέργειας. Για πολλές ομάδες, αυτή η ενοποίηση προσφέρει επίσης μια ορισμένη ηρεμία κατά την φάση εκκίνησης, γιατί υπάρχει ένα μέρος να κοιτάξει κανείς όταν οι ράγες συμπ behave παράξενα.

Επεξεργαστές, μνήμη, μπλοκ RF, αισθητήρες και άλλα φορτία.

Λειτουργικό πεδίο

Σε πραγματικά προϊόντα, η συμβολή ενός PMIC υπερβαίνει την απλή μετατροπή τάσης. Το πρακτικό όφελος εμφανίζεται όταν λειτουργεί ως συντονιστής ενέργειας σε επίπεδο συστήματος που συνδέει αρκετές ευθύνες που αλληλεπιδρούν φυσικά κατά την εκκίνηση, τα βήματα φορτίου κατά τη διάρκεια της λειτουργίας και τις συνθήκες σφάλματος.

Μετατροπή

Ένα PMIC μπορεί να συνδυάσει διαφορετικούς τύπους ρυθμιστών ώστε οι ράγες ενέργειας που εστιάζουν στην απόδοση και οι ράγες ενέργειας που είναι ευαίσθητες στον θόρυβο να μπορούν να βελτιστούν ξεχωριστά. Σε πρακτικές σχεδιάσεις, η κύρια ανησυχία δεν είναι συχνά η δημιουργία της απαιτούμενης τάσης, αλλά η διατήρηση σταθερής τάσης κατά τη διάρκεια αλλαγών φορτίου, γεγονότων εκκίνησης και άλλων απαιτητικών συνθηκών λειτουργίας.

Ρυθμιστές buck, ρυθμιστές boost, ρυθμιστές buck-boost και ρυθμιστές LDO.

Μια ράγα που φαίνεται καθαρή υπό σταθερό φορτίο μπορεί να καταστεί ορατά καταπονημένη υπό πραγματικά προφίλ. Η απόδοση, ο θόρυβος, η προσωρινή απόκριση και το θερμικό περιθώριο εξετάζονται προσεκτικά όταν δοκιμάζονται οι κορυφές ρεύματος CPU, οι παλμοί μετάδοσης RF ή οι αιχμές δειγματοληψίας αισθητήρων υπό πραγματικές συνθήκες λειτουργίας.

Εξάρσεις CPU, παλμοί μετάδοσης RF και κορυφές δειγματοληψίας αισθητήρων.

Κατανομή

Αφού παραχθούν οι ράγες, ένα PMIC συχνά καθορίζει πώς θα μοιραστούν, θα διακόπτονται και θα απομονώνονται. Εδώ είναι που μια σχεδίαση μπορεί να φαίνεται είτε ανθεκτική είτε εύθραυστη, ιδιαίτερα κατά τις συμβάντες ζεστού συγχρονισμού, brownout και καλωδίωσης. Όταν η κατανομή χειρίζεται με φροντίδα, ο ρεύμα εκκίνησης ελέγχεται, οι διαδρομές επανατροφοδότησης περιορίζονται και ένα σφάλμα είναι λιγότερο πιθανό να καταρρεύσει σε μια ευρεία αποτυχία της πλακέτας.

Ενεργοποιήσεις ράγας, διακόπτες φορτίου, περιορισμός ρεύματος και ORing ιδανικής δίοδος για πολλαπλές εισόδους.

Ανίχνευση και εποπτεία

Οι περισσότερες PMICs ενσωματώνουν εποπτείες που παρακολουθούν συνεχώς την υγεία των ραγών και παρέχουν σήματα που μπορούν να ερμηνευτούν από το λογισμικό και το υλικό. Σε ένα εργαστήριο, αυτά τα χαρακτηριστικά γίνονται γρήγορα αισθητά ως η διαφορά μεταξύ μιας καθαρής συνεδρίας αποσφαλμάτωσης και μιας ημέρας που δαπανάται κυνηγώντας μια επαναφορά που αρνείται να αναπαραχθεί κατ' απαίτηση.

Παρακολουθήσεις υπό τάση, παρακολουθήσεις υπέρ τάσης, ανίχνευση υπερρεύματος, θερμική ανίχνευση και σήμανση καλής τροφοδοσίας.

Ένα μάθημα που τείνει να μένει με τις έμπειρες ομάδες ανάπτυξης είναι ότι τα όρια καλής τροφοδοσίας και οι χρόνοι αποδομής χρειάζονται να είναι αδιαμφισβήτητοι. Όταν είναι ασαφή ή κακοταιριασμένα στο σύστημα, το αποτέλεσμα είναι συχνά ψευδείς επανεκκινήσεις ή αποτυχίες εκκίνησης που εμφανίζονται μόνο σε θερμοκρασίες άκρων, σε ορισμένες μπαταρίες ή μετά από μια σειρά γρήγορων επανεκκινήσεων.

Έλεγχος και ακολουθία

Ένας PMIC συχνά περιλαμβάνει μηχανισμούς για να διαμορφώσει το πώς οι ράγες ανεβαίνουν, πέφτουν και συντονίζονται μεταξύ τους. Αυτές οι λεπτομέρειες εμφανίζονται ως συγκεκριμένα αποτελέσματα: αν ένα σύστημα εκκινεί επαναληπτικά, αν τα εξαρτήματα βλέπουν αποφεύσιμη πίεση και αν η πλακέτα επιστρέφει σε μια γνωστή κατάσταση μετά από μια βλάβη.

Ακολουθία, απαλή εκκίνηση, διαμόρφωση κλίσεων, διαδρομές εκφόρτισης και ρυθμιζόμενοι χρόνοι μεταξύ ράγων.

Ένα ψηφιακό σύστημα συνήθως δεν απαιτεί μόνο σωστές τάσεις σταθερής κατάστασης· αναμένει επίσης ότι αυτές οι ράγες θα φτάσουν με μια συγκεκριμένη σειρά και μέσα σε περιορισμένες σχέσεις χρόνου. Αν οι κλίσεις είναι πολύ απότομες, πολύ αργές ή απλώς σε λάθος σειρά, οι εσωτερικές δομές και οι τομείς μπορεί να καταλήξουν σε ακαθόριστες συνθήκες που είναι εκνευριστικά διαλείπουσες, ειδικά γύρω από τη συμπεριφορά διατήρησης SRAM και την εκκίνηση διεπαφών υψηλής ταχύτητας.

Εσωτερικές δομές ESD, τομείς διατήρησης SRAM και διεπαφές υψηλής ταχύτητας.

Τι τείνει να διαμορφώνει τα αποτελέσματα σε πραγματικούς σχεδιασμούς

Όταν μια ομάδα μεταβαίνει από ένα διάγραμμα μπλοκ σε ένα λειτουργικό πρωτότυπο, η επιλογή και η ρύθμιση PMIC συχνά επιτυγχάνουν ή αποτυγχάνουν σε λειτουργικές λεπτομέρειες παρά σε προδιαγραφές σε επίπεδο μάρκετινγκ. Τα λεπτά ζητήματα είναι αυτά που δημιουργούν πίεση χρόνου, επειδή εμφανίζονται αργά και σπάνια παρουσιάζονται ως μια μοναδική, προφανής ρίζα προCause.

Αντιμετώπιση γρήγορων μεταβάσεων και δυναμικών φορτίων

Σύγχρονοι επεξεργαστές και τμήματα RF μπορούν να απαιτούν μεγάλες διακυμάνσεις ρεύματος σε κλίμακες χρόνου μικροδευτερολέπτων. Ένας PMIC μπορεί να φαίνεται απολύτως αποδεκτός στα χαρτιά και να παρουσιάζει ακόμα πτώση, υπερβολική εκκίνηση ή ταλαντώσεις μόλις ο έλεγχος βρόχου, η προσέγγιση αποζημίωσης, το δίκτυο εξόδου και οι παρενέργειες του PCB υποχρεωθούν να αλληλεπιδράσουν στην πραγματική διάταξη.

Πτώση, υπερβολική εκκίνηση και ταλαντώσεις.

Οι ομάδες που δοκιμάζουν την απόκριση σε μεταβολές νωρίς συχνά το κάνουν επειδή έχουν αισθανθεί τον πόνο της ανακάλυψης αργότερα. Η πρώιμη επιβεβαίωση μπορεί να μειώσει τις πιθανότητες μιας άβολης κύκλου επανασχεδίασης που περιλαμβάνει πηνία, πυκνωτές εξόδου, στοιχεία αποζημίωσης ή ακόμα και την επιλογή του ίδιου του PMIC.

Πηνία, πυκνωτές, στοιχεία αποζημίωσης και ο ίδιος ο PMIC.

Ακολουθία ως σύμβαση του συστήματος, όχι ως ευκολία

Η ακολουθία τάσης λειτουργεί καλύτερα όταν αντιμετωπίζεται ως σύμβαση στα χαρακτηριστικά του πυριτίου, τις παραδοχές λογισμικού και τη συμπεριφορά της πλακέτας. Όταν οι ρυθμοί αύξησης και οι χρόνοι καλής τροφοδοσίας απομακρύνονται από αυτά που αναμένει το φυλλάδιο δεδομένων του επεξεργαστή, ή από αυτά που υπονοεί το λογισμικό, τείνουν να εμφανίζονται διαλείποντα προβλήματα εκκίνησης.

Απαιτήσεις φυλλαδίου δεδομένων επεξεργαστή και προσδοκίες λογισμικού.

Αυτό που καθιστά αυτά τα ζητήματα ιδιαίτερα απογοητευτικά είναι η τάση τους να εξαφανίζονται υπό φιλικές συνθήκες, και να επιστρέφουν κατά τη διάρκεια των θερμοκρασιακών άκρων, της σύνδεσης θερμών μπαταριών ή των περιθωριακών συνθηκών τροφοδοσίας. Σε αυτά τα περιβάλλοντα, η καθοριστική ακολουθία και η προβλέψιμη συμπεριφορά επαναφοράς μειώνουν τις εκπλήξεις και συντομεύουν τους κύκλους αποσφαλμάτωσης.

Θερμοκρασιακά άκρα, γεγονότα σύνδεσης θερμών μπαταριών και συνθήκες παρόμοιες με διακοπή λειτουργίας.

Στρατηγική προστασίας ως μοχλός χρόνου λειτουργίας και κόστους υπηρεσιών

Όρια υπερρεύματος, θερμική απενεργοποίηση και προστασίες UV/OV συχνά συζητούνται στη γλώσσα της ασφάλειας, αλλά τα προϊόντα που αναπτύσσονται τα βιώνουν ως χαρακτηριστικά διαθεσιμότητας. Ένας PMIC που περιορίζει το ρεύμα με ευγένεια, αναφέρει βλάβες με αρκετή σαφήνεια για να είναι ενεργητικός και ανακάμπτει με ελεγχόμενο τρόπο μπορεί να αποτρέψει μια μικρή αποτυχία περιφερειακού από το να μετατραπεί σε πλήρη διακοπή λειτουργίας συστήματος και εισιτήριο υποστήριξης.

Μηχανισμοί προστασίας: Προστασία υπερρεύματος, θερμική απενεργοποίηση, προστασία υπό τάση και προστασία υπέρ τάσης.

Οφέλη αξιοπιστίας συστήματος: Ευγενής περιορισμός ρεύματος, αναφορά βλαβών και ελεγχόμενη ανάκαμψη.

Συχνά είναι πιο ακριβές, και ειλικρινά πιο χρήσιμο κατά τη διάρκεια σχεδιαστικών συμβιβασμών, να σκέφτεστε τον PMIC ως μέρος της αρχιτεκτονικής αξιοπιστίας του συστήματος παρά μόνο ως έναν μετατροπέα ισχύος. Οι σχεδιασμοί που γερνούν καλά τείνουν να επιλέγουν έναν PMIC με βάση το πόσο συνεπώς επιβάλλει προβλέψιμες καταστάσεις ισχύος κατά τη διάρκεια κανονικής λειτουργίας, χειρισμού βλαβών και μεταβάσεων.

Όταν αυτή η προοπτική λαμβάνεται στα σοβαρά, λεπτομέρειες που είναι εύκολες να υποτιμηθούν κατά τη διάρκεια της πρώιμης προγραμματισμού αρχίζουν να διαβάζονται διαφορετικά κατά την ενσωμάτωση. Η συμπεριφορά εκφόρτισης ράγας, η ακεραιότητα σήματος καλής τροφοδοσίας και η τηλεμετρία βλαβών γίνονται τα χαρακτηριστικά που χωρίζουν μια συσκευή που απλά ενεργοποιείται στο εργαστήριο από μια συσκευή που εκκινεί καθαρά, επαναληπτικά και προβλέψιμα στο πεδίο, χωρίς να ζητά από την ομάδα μηχανικών να έχει τύχη.

Κατηγορίες PMIC

Οι PMICs συχνά χαρακτηρίζονται από μια κύρια λειτουργία, ωστόσο κατά την αποστολή υλικού τείνουν να συμπεριφέρονται ως ένα συμπαγές, συντονισμένο υποσύστημα ισχύος αντί να είναι απλώς ένα εξάρτημα μίας χρήσης. Ένας πρακτικός τρόπος για να ταξινομηθούν οι τύποι PMIC είναι να εξεταστούν (α) τι ρυθμίζουν, (β) τι περιορίζουν ή επιβάλλουν, και (γ) τι συνδέουν, αποσυνδέουν ή ενεργά οδηγούν. Από την προοπτική της εκκίνησης του συστήματος, η διαχωριστική γραμμή που συνεχώς επανεμφανίζεται σχετίζεται λιγότερο με την γραμμική ρύθμιση σε σχέση με την εναλλασσόμενη και περισσότερο με το αν ο PMIC έχει κατασκευαστεί για να διαχειρίζεται την αλληλεπίδραση από ράγα σε ράγα υπό μεταβαλλόμενο φορτίο. Όταν αυτή η αλληλεπίδραση διαχειρίζεται με προσοχή, οι πλακέτες φαίνονται πιο ήρεμες κατά τη διάρκεια δοκιμών φορτίου· όταν δεν συμβαίνει αυτό, το ίδιο σχέδιο μπορεί να φαίνεται καλό σε μια τροφοδοσία εργαστηρίου και να γίνεται ευαίσθητο σε ένα πλήρως συναρμολογημένο προϊόν.

Κύριες Λειτουργικές Ομαδοποιήσεις

Αυτά τα μπλοκ παράγουν ράγες, ρυθμίζουν σημεία λειτουργίας και απορροφούν αλλαγές στις συνθήκες εισόδου. Συνήθως καλύπτουν τα πάντα από ήσυχες ράγες χαμηλής ισχύος μέχρι ψηφιακούς τομείς υψηλής ισχύος.

• Γραμμική ρύθμιση (LDOs)

• Εναλλασσόμενη ρύθμιση (buck, boost, buck-boost, αναστροφή, αντλίες φόρτισης)

• Μετατροπή εμπρόσθιου μέρους και προ-ρύθμιση (τροφοδοτικά AC/DC, στάδια sink USB-PD, προ-ρυθμιστές αυτοκινήτου σε ορισμένες πλατφόρμες)

Αυτά τα μπλοκ διαμορφώνουν το πώς επιτρέπεται να συμπεριφέρεται η ισχύς, ορίζοντας κατώφλια, παρακολουθώντας όρια και αντιδρώντας σε βλάβες. Μπορεί να μην παραδίδουν watt, αλλά συχνά αποφασίζουν αν ένα σύστημα αποτυγχάνει καθαρά ή αποτυγχάνει μυστηριωδώς.

• Αναφορές τάσης και φάσματα

• Επιτηρητές, παρατηρητές και συγκριτές παραθύρων

• Δημιουργία επαναφοράς, χρονοδιακόπτες παρακολούθησης και ανίχνευση πτώσης τάσης

• Ακολουθίες, παρακολούθηση και αντίκτυποι βλαβών (UV/OV, υπερφόρτωση, θερμικός αντίκτυπος)

Αυτά τα μπλοκ προσδιορίζουν πού ρέει η ενέργεια, πότε απομονώνεται και πώς οδηγιούνται οι εξωτερικές φορτίσεις. Σε πραγματικά σχέδια, είναι εκεί που οι ακραίες περιπτώσεις, η θερμική σύνδεση, η πτώση καλωδίου και οι βλάβες αξεσουάρ εμφανίζονται πρώτα.

• Διαχείριση διαδρομής ισχύος

• Διακόπτες φορτίου και eFuses

• Φόρτιση μπαταρίας

• Ράγες και οδηγοί σχετικοί με οθόνες

• Οδηγοί πύλης MOSFET

Τύποι Ρύθμισης/Μετατροπής

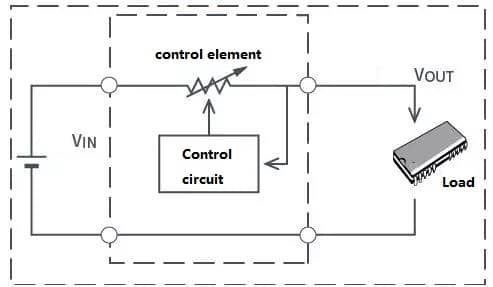

Οι LDOs επιλέγονται συχνά όταν επιθυμείται χαμηλός θόρυβος εξόδου, απλός ροή σχεδίασης και γρήγορη συμπεριφορά μικρών σημάτων. Εμφανίζονται συχνά σε μπλοκ RF, ράγες ήχου, ακριβείς αισθητήρες και τροφοδοσίες σχετικές με αναφορές ADC όπου οι παλμώσεις μπορεί να μετατραπούν σε μετρήσιμη απώλεια απόδοσης.

Η θερμότητα είναι συχνά ο περιοριστικός παράγοντας στην απόδοση ρυθμιστή. Καθώς η διαφορά τάσης εισόδου-εξόδου αυξάνεται ή το φορτίο αυξάνεται, η απώλεια ισχύος και η θερμοκρασία μπορεί να γίνουν πιο σημαντικές από τις ηλεκτρικές προδιαγραφές ακρίβειας.

Μια ράγα ισχύος που φαίνεται σταθερή κατά την δοκιμή σε ανοιχτό πάγκο μπορεί να αναπτύξει σημαντικά προβλήματα θέρμανσης μέσα σε κλειστά συστήματα ή υψηλές θερμοκρασίες περιβάλλοντος όπου η ροή αέρα και τα θερμικά περιθώρια είναι μειωμένα.

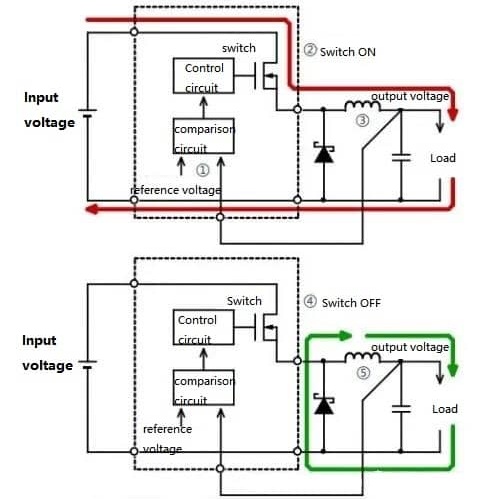

Οι μετατροπείς Buck φορτίζονται με μεγάλο μέρος του φόρτου για αποδοτικές ράγες πυρήνα: επεξεργαστές εφαρμογών, DSPs, ράγες DDR και άλλοι τομείς ψηφιακής υψηλής ισχύος. Στην πράξη, δύο πλακέτες που χρησιμοποιούν τον ίδιο buck μπορούν να συμπεριφέρονται πολύ διαφορετικά ανάλογα με τη λειτουργία ελέγχου, τις λειτουργίες λειτουργίας σε ελαφρύ φορτίο και τις παρενέργειες που καθοδηγούνται από τη διάταξη.

• Προσέγγιση ελέγχου (λειτουργία τάσης, λειτουργία ρεύματος, υστερητική, σταθερός χρόνος ενεργοποίησης)

• Συμπεριφορά ελαφρού φορτίου (PFM, παράλειψη παλμών, αναγκαστική PWM)

• Αντίκτυποι μεταβατικής απόκρισης σε σχέση με την παλινδρομική εξόδου

• Θέση EMI (επιλογές διασποράς φάσματος, επιλογές συχνότητας εναλλαγής, ευαισθησία διάταξης)

Ένα λεπτομέρεια που τείνει να οξύνει τις αναθεωρήσεις σχεδίασης είναι η πραγματικότητα του προφίλ φόρτωσης. Ένας μετατροπέας που φαίνεται εξαιρετικός στα 2 Α μπορεί να περνά το μεγαλύτερο μέρος της ζωής του στα 20–200 mA, όπου οι μεταβάσεις λειτουργίας, οι απώλειες φορτίου της πύλης και τα έξοδα εναλλαγής κυριαρχούν. Η σύγκριση μόνο των τιμών μέγιστης απόδοσης μπορεί να οδηγήσει σε χειρότερη διάρκεια ζωής της μπαταρίας σε πραγματική λειτουργία από ό,τι αναμενόταν από τις αρχικές εκτιμήσεις.

Οι μετατροπείς boost χρησιμοποιούνται συνήθως όταν η στόχος ράγα πρέπει να υπερβαίνει την πηγή, κοινά παραδείγματα περιλαμβάνουν την παραγωγή 5 V από μια μπαταρία ενός κελιού, τη δημιουργία ράγων εκθετικών ή την τροφοδότηση LED. Οι τοπολογίες buck-boost προτιμώνται όταν η είσοδος μπορεί να περάσει πάνω και κάτω από την επιθυμητή έξοδο, όπως η διατήρηση μιας σταθερής ράγας συστήματος κατά μήκος της πλήρους καμπύλης αποστράγγισης της μπαταρίας.

Αυτοί οι μετατροπείς συχνά αποσυνδέουν τα πονοκεφαλιά συστήματος, όπως η διατήρηση ενός τομέα 5 V σταθερού ενώ η μπαταρία επηρεάζεται, αλλά αυτή η ανακούφιση έρχεται με περισσότερα κινούμενα μέρη: πολυπλοκότητα αποζημίωσης, συμπεριφορά ορίου ρεύματος διακόπτη και EMI που μεταφέρεται και μπορεί να είναι απροσδόκητα ευαίσθητο στη γεωμετρία της πλακέτας και τις συνθήκες του καλωδίου.

Σε τηλέφωνα και μικρές IoT μονάδες, ο AC/DC μπρίζας είναι συνήθως εκτός του προϊόντος, ωστόσο η διαπραγμάτευση εμπρόσθιου μέρους και η προστασία εισόδου εισάγονται ολοένα και περισσότερο μέσα στη συσκευή. Ακόμη και όταν ένα φύλλο δεδομένων προβάλλει αυτά ως χαρακτηριστικά USB παρά ως χαρακτηριστικά PMIC, επηρεάζουν σε μεγάλο βαθμό τον υπολογισμό μεγέθους του μετατροπέα κατώτερων μερών, τη διανομή θερμότητας και την χειρότερη περίπτωση αντοχής.

• Υποστήριξη ανίχνευσης και διαπραγμάτευσης USB-PD

• Περιορισμός εισόδου ρεύματος και έλεγχος ρεύματος εκκίνησης

• Προστασία από υπερτάσεις για αξεσουάρ USB και προσαρμογείς

Μπλοκ Υποστήριξης Ακριβείας

Οι αναφορές αγκυρώνουν την ακρίβεια για ADC, DAC και κατώφλια συγκριτών. Σε προϊόντα μεικτών σήματος, οι λεπτομέρειες που είναι επαναλαμβανόμενα σημαντικές είναι η συμπεριφορά ανα drift, η πυκνότητα θορύβου και το PSRR σε όλη τη σχετική περιοχή συχνοτήτων. Μπορεί να μοιάζει αντιφατικό, αλλά μια μικρή ποσότητα θορύβου αναφοράς μπορεί να εμφανιστεί ως μετρήσιμο τζίτερ, σφάλμα αισθητήρα ή αβεβαιότητα κατωφλίου μόλις πολλαπλασιαστεί από τις επιλογές ενίσχυσης και φιλτραρίσματος στον πραγματικό κόσμο.

Οι επιτηρητές παρακολουθούν τις ράγες για υποτάσεις, υπερτάσεις και παραβιάσεις ακολουθίας. Σε συστήματα πολλαπλών ράγων, βοηθούν στην αποφυγή ημιθανών καταστάσεων όπου μια περιοχή ενεργοποιείται και αρχίζει να εκτελεί ενώ μια άλλη περιοχή καθυστερεί, έχει τάνυση ή κυματισμούς.

Από την άποψη της αξιοπιστίας, η ισχυρή παρακολούθηση τείνει να μειώνει τον τύπο των διαλείπων επιστροφών πεδίου που απογοητεύουν όλους: ζητήματα που εμφανίζονται μόνο κατά τις κρύες εκκινήσεις, τις εκκινήσεις με χαμηλή μπαταρία, τα γρήγορα hot-plug γεγονότα ή τα οριακά καλώδια που ποτέ δεν ήταν στο «ευτυχισμένο μονοπάτι» του εργαστηρίου.

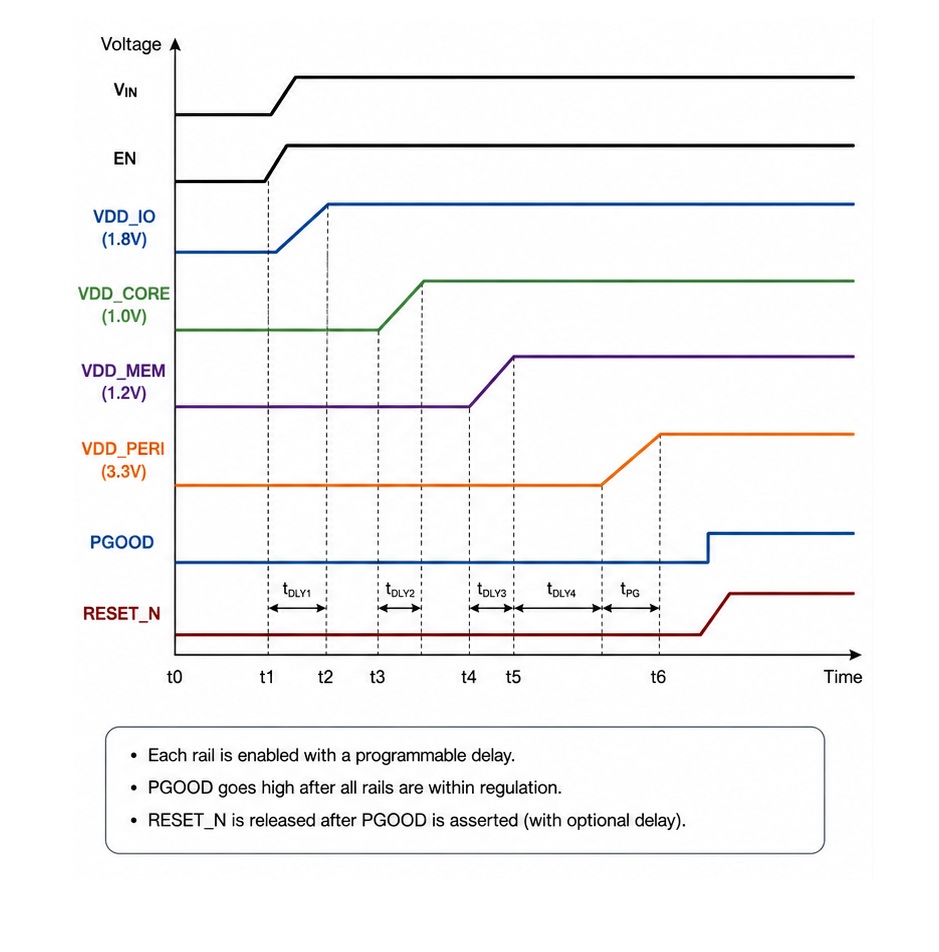

Η ακολουθία είναι περισσότερη από τη ράγα A και μετά τη ράγα B. Μετατρέπεται σε συζήτηση σχετικά με τα σω stacks ανοχής χρόνου, τις κλίσεις ραπέλ, τις σχέσεις επαναφοράς και το τι κάνει το σύστημα όταν μια ράγα χάσει το παράθυρό της.

Η τεκμηρίωση SoC συχνά καθορίζει εξαρτήσεις IO πριν τον πυρήνα, περιορισμούς εκπαίδευσης μνήμης και ακριβή χρονοδιάγραμμα αποδέσμευσης επαναφοράς. Οι PMIC με προγραμματιζόμενη ακολουθία και ελεγχόμενα ραπέλ μπορούν να μειώσουν τη εξωτερική λογική σύνδεσης και να κάνουν την εκκίνηση να αισθάνεται λιγότερο σαν τύχη, ειδικά όταν οι πλακέτες επαναλαμβάνονται γρήγορα και μικρές αλλαγές χρόνου μπορούν να εξοικονομήσουν ημέρες αποσφαλμάτων.

Λειτουργίες Διαδρομής Ικανότητας και Οδήγησης

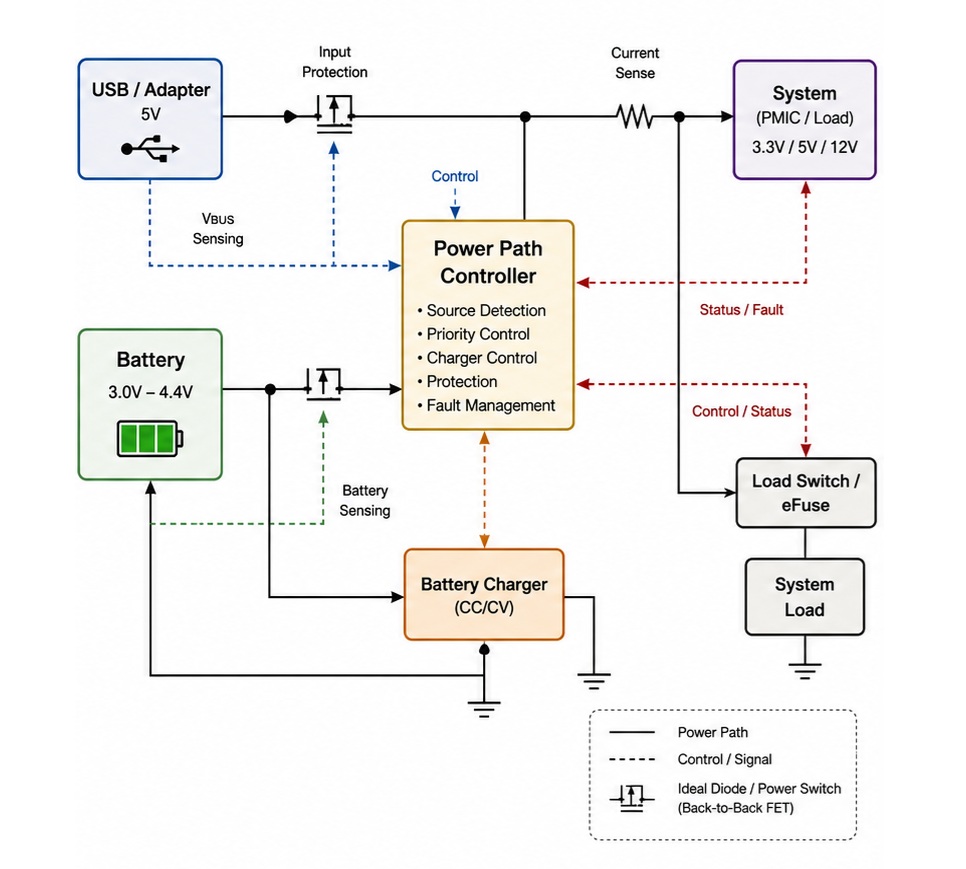

Η λογική διαδρομής ικανότητας αποφασίζει αν το σύστημα λειτουργεί από USB, μπαταρία ή συνδυασμό και επηρεάζει το τι συμβαίνει κατά τη διάρκεια των μεταβάσεων.

• Συμπεριφορά αδιατάρακτης εναλλαγής (περιορισμός πτώσεων που ενεργοποιούν επαναφορές)

• Περιορισμός εισόδου ρεύματος για αντιστοίχιση με USB/προσαρμογείς και περιορισμούς συμμόρφωσης

• Συμπεριφορά ιδεατού διόδου για μείωση αναστραμμένου ρεύματος

Ένα επαναλαμβανόμενο πραγματικό παγίδα είναι η υποτίμηση της αντίστασης σε καλώδια, συνδέσεις και στοιχεία προστασίας. Κατά τη διάρκεια μιας γρήγορης διακεκομμένης, η PMIC μπορεί να συμπεριφέρεται ακριβώς όπως έχουν σχεδιαστεί και το σύστημα μπορεί να παραμείνει στη σκοτεινή κατάσταση επειδή η ανάντη διαδρομή υποχωρεί περισσότερο από ό,τι το μοντέλο υπολόγιζε. Αυτές οι αποτυχίες αισθάνονται «άδικες» μέχρι να μετρηθεί η πλήρης αντίσταση διαδρομής και να θεωρηθεί μέρος του σχεδιασμού, όχι υποσημείωση.

Οι φορτιστές διαφέρουν στην υποστήριξη χημείας μπαταρίας, την τοπολογία κυκλωμάτων, τα θερμικά χαρακτηριστικά και τους στόχους σχεδίασης. Κοινές προτεραιότητες περιλαμβάνουν ταχύτερη φόρτιση, χαμηλότερη θερμοκρασία επιφάνειας, μειωμένη EMI ή διατήρηση της απόδοσης του συστήματος κατά τη φόρτιση.

• Γραμμικοί φορτιστές

• Φορτιστές εναλλαγής

• Λειτουργίες power-bank/OTG

Η επιλογή συχνά καταλήγει σε θερμικό προϋπολογισμό, κανονιστικούς ή περιορισμούς διαλειτουργικότητας και αν η συσκευή αναμένεται να διατηρήσει πλήρη απόδοση κατά τη διάρκεια της φόρτισης χωρίς να αισθάνεται αργή ή να λειτουργεί ασυνήθιστα ζεστά.

Οι διακόπτες φορτίου χρησιμοποιούνται συνήθως για να ελέγχουν τις ράγες για μείωση τροφοδοσίας αναμονής και να απομονώνουν περιοχές κατά τη διάρκεια καταστάσεων βλάβης ή αποστολής. Τα eFuses προσθέτουν προγραμματιζόμενα όρια ρεύματος, χρονοδιαγράμματα βλάβης και ελεγχόμενη συμπεριφορά ενεργοποίησης.

Σε πολλά προϊόντα, αυτά τα μπλοκ αποφέρουν το χώρο τους στην πλακέτα μετατρέποντας ακατάστατους τρόπους αποτυχίας, βραχυκυκλώματα συνδέσεων, λάθη αξεσουάρ, γεγονότα λάθους, σε περιφερειακά περιστατικά αντί για καταρρεύσεις επαναφοράς ή φυσική ζημιά που είναι ακριβή για διάγνωση και ακόμη πιο δύσκολη στην αναπαραγωγή.

Τα συστήματα οθόνης απαιτούν συχνά πολλές ράγες τροφοδοσίας όπως AVDD, VGH και VGL με προσεκτικά ελεγχόμενη ακολουθία εκκίνησης για την αποφυγή ορατών οπτικών ελαττωμάτων. Οι οδηγοί LED πρέπει επίσης να ρυθμίζουν ακριβώς το ρεύμα και να ανταποκρίνονται αξιόπιστα σε σφάλματα ανοικτής αλυσίδας και βραχυκυκλώματος, γιατί αυτές οι συνθήκες είναι κοινές κατά τη διάρκεια της λειτουργίας.

Οι οδηγοί πύλης και οι υψηλότεροι ισχυροί στάδιο γίνονται ολοένα και πιο σχετικοί στη ρομποτική, την αυτοκινητοβιομηχανία και τον βιομηχανικό εξοπλισμό, όπου ο έλεγχος κινητήρα και η μετατροπή υψηλής τάσης αλληλεπικαλύπτονται με πολιτικές συντονισμού τύπου PMIC, τηλεμετρία και προστασίας.

Ο Τυπικός «Φορτιστής PMIC για Τηλέφωνα/IoT»

Σε πολλά τηλέφωνα και συμπαγή IoT μοντέλα, μια PMIC κατανοείται καλύτερα ως σκόπιμος συνδυασμός μπλοκ παρά ως μία μόνο κατηγορία. Η ενσωμάτωσή της συνήθως στοχεύει στη μείωση της περιοχής PCB, στην απλοποίηση της ακολουθίας και στην παροχή ενός μόνο τόπου για το λογισμικό ώστε να παρακολουθεί και να επηρεάζει τη συμπεριφορά ισχύος.

• Πολλαπλοί υψηλής απόδοσης buck μετατροπείς για CPU, GPU, μνήμη και ράγες πάντα ενεργές

• Ένας ή περισσότεροι LDOs για αναλογικές και RF ράγες χαμηλού θορύβου

• Κυκλώματα φορτιστή και διαδρομής ισχύος για συντονισμό USB και μπαταρίας

• Μονάδες παρακολούθησης, ακολουθητές, θερμικοί έλεγχοι και αναφορά διακοπών για τηλεμετρία και χειρισμό σφαλμάτων

Αυτό που τείνει να κυριαρχεί στα αποτελέσματα είναι η αλληλεπίδραση ραγών. Ένας μετασχηματιστής buck μπορεί να συνδεθεί σε έναν RF LDO μέσω κοινής αντίστασης γείωσης. Η θερμική υποχώρηση του φορτιστή μπορεί ήσυχα να μειώσει το διαθέσιμο ρεύμα του συστήματος, και αυτή η αλλαγή μπορεί να παρασύρει μια βασική ράγας σε πτώση κατά τη διάρκεια μιας αύξησης φόρτου εργασίας. Σχέδια που αξιολογούν κάθε μπλοκ μεμονωμένα συχνά φαίνονται καθαρά σε πρώιμες δοκιμές, και στη συνέχεια γίνονται δύσκολα κατά τη διάρκεια ολοκληρωμένων δοκιμών ανθεκτικότητας, όταν όλα αλλάζουν, θερμαίνονται και διαπραγματεύονται ταυτόχρονα.

Επιλογή και Ενσωμάτωσή

Οι ρυθμιστές Switching επιλέγονται συνήθως για να μειώσουν την απώλεια, ωστόσο μπορούν να εισάγουν κυματισμούς και EMI που εξαπλώνονται σε ευαίσθητους τομείς. Οι LDO συχνά ηρεμούν τον θόρυβο, αλλά το κόστος εμφανίζεται ως θερμότητα όταν το περιθώριο τάσης είναι γενναιόδωρο ή το ρεύμα δεν είναι ασήμαντο.

• Ρυθμιστές Switching: υψηλότερη απόδοση, περισσότερη εργασία διαχείρισης κυματισμού/EMI

• LDO: χαμηλότερος θόρυβος, υψηλότερη απώλεια θερμότητας κατά την πτώση τάσης

Ένας συμβιβασμός που συχνά λειτουργεί καλά είναι η χρήση ενός buck για να δημιουργήσει μια ενδιάμεση ράγα, στη συνέχεια χρησιμοποιώντας έναν LDO για την τελική ευαίσθητη ράγα, αρκεί το περιθώριο και η θερμική συμπεριφορά να έχουν προγραμματιστεί σκόπιμα αντί να αφεθούν μετά από άλλες αποφάσεις.

Γρήγορες αλλαγές φορτίου απαιτούν γρήγορους ελέγχους, κατάλληλο σχεδιασμό αποζημίωσης και επαρκή χωρητικότητα εξόδου για να διατηρηθεί η σταθερή ρύθμιση κατά την πρώτη μικροδευτερόλεπτα απόκρισης. Η επιλογή πυκνωτών περιλαμβάνει περισσότερα από το να αυξάνουμε απλά τη χωρητικότητα. Η αποτελεσματική χωρητικότητα μπορεί να μειωθεί λόγω DC bias, αλλαγών θερμοκρασίας και γήρανσης. Η ESR και η ESL επηρεάζουν επίσης την σταθερότητα κυκλώματος, την απόκριση σε παροδικά φαινόμενα και την απόδοση EMI, καθιστώντας τις σημαντικές παραμέτρους σχεδίασης.

Οι ομάδες που επιβεβαιώνουν με τον ακριβή διηλεκτρικό πυκνωτής, τον βαθμό τάσης και το μέγεθος του περιβλήματος που προορίζονται για παραγωγή τείνουν να αποφεύγουν απροσδόκητες προβλήματα σταθερότητας σε μεταγενέστερα στάδια, ειδικά όταν οι αλυσίδες εφοδιασμού επιβάλλουν ισοδύναμες υποκαταστάσεις που είναι μόνο ισοδύναμες σε χαρτί.

Η συμπεριφορά του PMIC υπό βλάβη μπορεί να σχεδιαστεί γύρω από διαφορετικές φιλοσοφίες. Μια προσέγγιση προσπαθεί για ήπια αποδόμηση, χειρισμό χαμηλής τάσης, σήματα περιορισμού στον επεξεργαστή, επιλεκτική απομάκρυνση ραγών, έτσι ώστε το σύστημα να παραμείνει χρήσιμο σε μειωμένη λειτουργία. Μια άλλη προσέγγιση επιβάλλει καθορισμένη απενεργοποίηση για να φτάσει γρήγορα σε μια γνωστή ασφαλή κατάσταση.

• Ήπια αποδόμηση: συχνά ευθυγραμμίζεται με στόχους εμπειρίας χρήστη στα καταναλωτικά προϊόντα

• Καθορισμένη απενεργοποίηση: συχνά ευθυγραμμίζεται με προβλέψιμη συμπεριφορά σε σχέδια που εστιάζουν στην ασφάλεια

Ο PMIC που ταιριάζει καλύτερα είναι συνήθως αυτός του οποίου η αλληλουχία και οι αντιδράσεις σε βλάβες ταιριάζουν με τη σκόπιμη συμπεριφορά του προϊόντος, όχι αυτός που τυχαίνει να διαφημίζει τη μεγαλύτερη λίστα ελέγχου.

Οι υψηλότερες συχνότητες switching και οι ευρέως οικοδομημένοι ισχυροί σταθμοί αυξάνουν τη δυνατότητα επίτευξης πυκνότητας ισχύος, αλλά δημιουργούν επίσης αυστηρότερες απαιτήσεις διάταξης PCB και μεγαλύτερη ευαισθησία EMI. Την ίδια στιγμή, χαρακτηριστικά λογισμικού όπως η τηλεμετρία, οι διακοπές, οι λειτουργίες καταγραφής και οι προγραμματιζόμενες πολιτικές ελέγχου γίνονται σημαντικοί παράγοντες στη συνολική διαχείριση και ενσωμάτωση του συστήματος ισχύος.

Οι PMIC που διατηρούν προβλέψιμη συμπεριφορά ισχύος υπό πραγματικά φορτία μπορούν να μειώσουν σημαντικά τον χρόνο αποσφαλμάτωσης, ειδικά σε συστήματα που διαχειρίζονται ραδιόφωνα, επεξεργαστές, λειτουργίες φόρτωσης και θερμικά όρια ταυτόχρονα.

Εφαρμογή PMIC

Οι PMIC εμφανίζονται οπουδήποτε η ηλεκτρική ενέργεια πρέπει να μετατραπεί, να διανεμηθεί, να ακολουθήσει μια ακολουθία, να παρακολουθείται και να προστατεύεται ενώ διατηρούνται οι απώλειες και οι παρεμβολές υπό έλεγχο. Χρησιμοποιούνται τακτικά σε καταναλωτικά, επιχειρηματικά, αυτοκινητιστικά και βιομηχανικά σχέδια, ωστόσο η διαχωριστική γραμμή συνήθως δεν είναι η τελική αγορά, είναι πώς φαίνεται το δέντρο ισχύος στην πράξη. Μόλις ένα προϊόν περιέχει πολλές ράγες με διαφορετική ανοχή θορύβου, διαφορετική συμπεριφορά φορτίου, και διαφορετικές προσδοκίες βλάβης, ο PMIC σταματά να αισθάνεται σαν " επιλογή μέρους" και αρχίζει να ενεργεί ως μια ορθολογική δύναμη στη συμπεριφορά του συστήματος. Σε πολλές πραγματικές σχεδιάσεις, όταν ένας υψηλής απόδοσης επεξεργαστής συνδυάζεται με ραδιόφωνα, αισθητήρες, μνήμη και ταχεία I/O, η αρχιτεκτονική ισχύος καταλήγει να περιορίζει τι μπορεί να παραδώσει η πλατφόρμα με συνέπεια, ακόμα και όταν η υπολογιστική και το λογισμικό φαίνονται σταθερά σε χαρτί.

Όπου περιορίζει η συμπεριφορά PMIC τα αποτελέσματα του πραγματικού κόσμου

Απόκριση φορτίου-παροδικής που ήσυχα θέτει το ανώτατο όριο

Σύγχρονοι CPU και GPU τραβούν απότομα βήματα ρεύματος κατά τη διάρκεια της δραστηριότητας ενίσχυσης και εκρήξεων, και αυτά τα βήματα μπορεί να είναι απροσδόκητα αδυσώπητα. Όταν ο βρόχος ελέγχου του PMIC, η χωρητικότητα εξόδου και η αντίσταση διάθεσης δεν μπορούν να κρατήσουν την ράγα μέσα σε στενές οριακές τιμές, οι ομάδες λογισμικού συχνά αντιδρούν με τρόπους που είναι λεπτοί αλλά κοστοβόροι: συντομεύουν τα παράθυρα ενίσχυσης, κόβουν τις κορυφαίες συχνότητες ή εισάγουν ευρύτερες ζώνες φρουρού ώστε να μην συμβαίνουν κραχ στο πεδίο. Από μηχανικής άποψης, αυτή η εμπορική συναλλαγή μπορεί να φαίνεται απογοητευτική γιατί η πλατφόρμα μπορεί να φαίνεται αποτελεσματική ενώ εξακολουθεί να αφήνει απόδοση στο τραπέζι υπό ρεαλιστική κυκλοφορία.

Οι ομάδες που επικυρώνουν μόνο με στατικούς φορτίες ή καθαρές εργαστηριακές προτύπες τείνουν να μαθαίνουν αυτό αργά. Οι πραγματικές φόρτους εργασίας δημιουργούν κοφτερές άκρες: σύντομες εκρήξεις παιχνιδιού, αιχμές υπερύθρου AI και γεγονότα συνύπαρξης ραδιοφώνου μπορεί να παράγουν πτώσεις τάσης που ποτέ δεν εμφανίστηκαν όταν η σιδηροτροχιά ασκήθηκε με προφίλ ήπιας δοκιμής. Το άβολο μάθημα είναι ότι η επαναλαμβανόμενη τρανzystωνική συμπεριφορά κάτω από βρώμικες φόρτους εργασίας συχνά προσφέρει περισσότερη χρήσιμη απόδοση από την καταδίωξη ενός κολακευτικού αριθμού αποδοτικότητας σε ένα μόνο σημείο λειτουργίας.

Ρυπαντές και Θόρυβος Ευρείας Ζώνης Που Μετατρέπεται Σε Χρέος Σταθερότητας Σήματος

Ο ρύπος δεν πρέπει να αντιμετωπίζεται μόνο ως παράμετρος αναλογικής απόδοσης. Οι αρμονικές εναλλαγής και ο θόρυβος ευρείας ζώνης μπορούν να επηρεάσουν την ανάλυση ADC, να αυξήσουν τον φάσμα θορύβου RF και να μειώσουν τον περιθώριο σήματος SERDES, ειδικά όταν οι τροφοδοσίες ρεύματος μοιράζονται διαδρομές επιστροφής ή ζεύγος μέσω της επαγωγής πακέτου και PCB. Μια τροφοδοσία ρεύματος που φαίνεται καθαρή σε δοκιμή με μία μόνο γραμμή μπορεί να συμπεριφέρεται πολύ διαφορετικά κοντά σε διεπαφές υψηλής ταχύτητας, κεραίες ή πυκνές περιοχές μνήμης.

Οι πραγματικότητες διάταξης αλλάζουν επίσης την ιστορία. Οι μηχανικοί περιορισμοί και οι περιοχές αποφυγής αναγκάζουν σε συμβιβασμούς, και αυτοί οι συμβιβασμοί μπορούν να ενισχύσουν τις διαδρομές ζεύξης που ήταν αόρατες σε μια ιδανική διάταξη. Στην πράξη, μια λύση τροφοδοσίας κερδίζει εμπιστοσύνη όταν παραμένει σταθερή και ήσυχη κάτω από ελαττωματική τοποθέτηση και μη ιδανική δρομολόγηση, όχι μόνο όταν μετριέται σε μια καλύτερη περίπτωση διαμόρφωσης.

Εκκίνηση και Σειροποίηση Που Σχηματίζει Τα Αποτελέσματα Αξιοπιστίας

Η σειρά ενεργοποίησης και η συμπεριφορά ανύψωσης αποφασίζουν αν η εκπαίδευση μνήμης ολοκληρώνεται σταθερά, αν οι ραδιοφωνικές μονάδες ρυθμίζονται χωρίς περίεργες αποτυχίες και αν οι τομείς που είναι πάντα ενεργοί παραμένουν σταθεροί σε απώλειες ρεύματος. Η περιθωριακή σειρά συχνά παράγει τους τύπους αποτυχίας που αποστραγγίζουν τον χρόνο και το ηθικό: “μία στις πενήντα εκκινήσεις,” δύσκολη να παραχθεί και ακόμη πιο δύσκολη να επιδιορθωθεί μόλις ολοκληρωθεί το σύστημα.

Η σειρά τείνει να λειτουργεί καλύτερα όταν διαχειρίζεται ως μέρος της συμπεριφοράς επανεκκίνησης και αποκατάστασης παρά ως μια αργά λίστα ελέγχου. Οι σχεδιασμοί που αντέχουν στην παραγωγή συνήθως θεωρούν την πλήρη διαδρομή ενεργοποίησης/απενεργοποίησης ως μια επαναλαμβανόμενη μηχανή καταστάσεων, και στη συνέχεια το αποδεικνύουν κάτω από χειρότερα ποσοστά ανύψωσης, κρύες θερμοκρασίες και συνθήκες χαμηλής μπαταρίας. Ο αυτοματοποιημένος κύκλος τροφοδοσίας είναι συχνά εκεί όπου αποκτιέται εμπιστοσύνη, επειδή εκθέτει τις διακόπτες που κανένας χειροκίνητος διακόπτης τροφοδοσίας δεν αποκαλύπτει ποτέ.

Κριτήρια Επιλογής ως Εμπορικός Χώρος Συστήματος

Απόδοση Αξιολογημένη Σε Όλους τους Τρόπους, Όχι Ως Έπαθλο Αριθμός

Η αποδοτικότητα αλλάζει σημασία ανάλογα με το πώς το προϊόν πραγματικά ξοδεύει τον χρόνο του. Η αποδοτικότητα σε μέγιστο φορτίο μπορεί να φαίνεται εντυπωσιακή στις προδιαγραφές, αλλά η πραγματική διάρκεια ζωής της μπαταρίας και η θερμική απόδοση εξαρτώνται από πολλές συνθήκες λειτουργίας, συμπεριλαμβανομένης της επεξεργασίας εκρήξεων, της κανονικής φόρτισης, του ελαφρού φορτίου και της λειτουργίας βαθιάς ύπνου. Οι απώλειες εναλλαγής, οι απώλειες αγωγής και η ησυχία τρέχουν διαφορετικά σε κάθε περιοχή, και ο “νικητής” μετατοπίζεται με το προφίλ φόρτου εργασίας.

Για σχέδια που λειτουργούν με μπαταρίες, η χαμηλή Iq και η ισχυρή αποδοτικότητα σε ελαφρύ φορτίο συχνά εμφανίζονται άμεσα ως μεγαλύτερος χρόνος μεταξύ των φορτίσεων, κάτι που οι ομάδες προϊόντων τείνουν να ενδιαφέρονται με πολύ συγκεκριμένο τρόπο. Για διακομιστές και εξοπλισμό δικτύωσης, οι απώλειες αγωγής και οι θερμικοί περιορισμοί συνήθως κυριαρχούν επειδή η διαρκής ροή ρεύματος και η απομάκρυνση θερμότητας γίνονται η καθημερινή πραγματικότητα. Ένας εδαφιστικός τρόπος να αποφασίσετε είναι να χαρτογραφήσετε τους στόχους αποδοτικότητας στη χρονοκατανομή των φορτίων εργασίας, αντί να βελτιστοποιείτε ένα σημείο λειτουργίας που σχεδόν ποτέ δεν συμβαίνει στο πεδίο.

Θερμικός Περιθώριο Που Διατηρεί Την Απόδοση Από Το Να Καταρρεύσει Κάτω Απ’ Τη Θερμότητα

Οι θερμικοί περιορισμοί συχνά καθορίζουν τη μέγιστη βιώσιμη ροή, η οποία με τη σειρά της καθορίζει τη μέγιστη βιώσιμη υπολογιστική ικανότητα. Ένας PMIC μπορεί να φαίνεται ηλεκτρικά εξαιρετικός και ακόμα να αποτύχει στους στόχους του συστήματος αν το πακέτο του, ο χαλκός και η τοποθέτηση δημιουργούν τοπικές ζώνες θερμότητας κοντά σε μνήμη, προστατευτικά κουτιά ή RF blocks που είναι ευαίσθητα στη θερμοκρασία. Σε πραγματικές κατασκευές, μικρές αυξήσεις θερμοκρασίας μπορούν να προκαλέσουν συμπεριφορά υποβάθμισης, προστατευτικά όρια ή ανησυχίες μακροχρόνιας αξιοπιστίας που κανείς δεν θέλει να εξηγήσει μετά την εκκίνηση.

Οι σχέδια που γερνούν καλά συνήθως σχεδιάζουν για θερμική άνεση. Αυτός ο σχεδιασμός συχνά εμφανίζεται ως θερμικά χαρακτηριστικά πακέτου που ταιριάζουν με το φορτίο, πολλαπλή φάση ικανότητα όταν το προφίλ ρεύματος το δικαιολογεί, και μια στρατηγική διάταξης που απλώνει τη θερμότητα ενώ κρατά τις βρόχους ρεύματος αρκετά μικρές για να αποφευχθεί το μετασχηματισμό θερμικών διορθώσεων σε προβλήματα θορύβου.

Περιορισμοί EMI Που Φουσκώνουν Χρονοδιάγραμμα Και Κόστος Επανάληψης

Η συχνότητα εναλλαγής, οι ρυθμοί άκρων και η τοπολογία ελέγχου επηρεάζουν έντονα το αν η EMI μπορεί να αντιμετωπιστεί με απλή φίλτρα ή να μετατραπεί σε έναν κύκλο στροφών πλακέτας και νυχτερινών συνεδριών εργαστηρίου. Η συμμόρφωση με τις προδιαγραφές είναι μόνο ένα μέρος της ιστορίας; η ευαισθησία διάταξης μπορεί να κυριαρχήσει στα αποτελέσματα. Μια λύση που απαιτεί σχεδόν τέλεια γεωμετρία βρόχου μπορεί να γίνει στοιχηματισμός όταν οι μηχανικοί περιορισμοί αναγκάζουν σε άβολη τοποθέτηση.

Πολλές ομάδες καταλήγουν να προτιμούν μια ελαφρώς πιο αργή, πιο ελεγχόμενη λύση, μία με διαχειρίσιμες ταχύτητες αλλαγής και προβλέψιμη συμπεριφορά στο φάσμα, επειδή μειώνει τον χρόνο αποσφαλμάτωσης και ελαχιστοποιεί τον κίνδυνο πιστοποίησης. Αυτή η επιλογή μπορεί να φαίνεται συντηρητική, αλλά συχνά ευθυγραμμίζεται με την πραγματικότητα ότι τα προβλήματα EMI τείνουν να εμφανίζονται αργά, όταν το χρονοδιάγραμμα είναι λιγότερο συγκεκαλυμμένο.

Χαρακτηριστικά Προστασίας που Ορίζουν την Εμπειρία Σφάλματος και τη Συμπεριφορά Υπηρεσίας

Η συμπεριφορά προστασίας επηρεάζει έντονα την απόκριση του συστήματος κατά τη διάρκεια συνθηκών σφάλματος. Οι ρυθμίσεις OCP, OVP, OTP και προστασίας βραχυκυκλώματος μπορούν να καθορίσουν εάν το σύστημα εκτελεί μια καθαρή απενεργοποίηση, εισέρχεται σε κατάσταση latch-off ή επανεκκινεί επανειλημμένα με ασταθή συμπεριφορά. Αυτές οι αντιδράσεις επηρεάζουν άμεσα τη δυσκολία αντιμετώπισης προβλημάτων, τις απαιτήσεις υποστήριξης και την αντίληψη της συνολικής αξιοπιστίας του προϊόντος.

Οι ρυθμίσεις προστασίας αλληλεπιδρούν επίσης με κανονικά επιχειρησιακά γεγονότα. Η επιθετική περιορισμός ρεύματος μπορεί να μειώσει τον κίνδυνο ζημιάς, αλλά μπορεί επίσης να προκαλέσει επαναλαμβανόμενους επανεκκινητές κατά τις στιγμές ισχυρής εισόδου ή των αρχικών αιχμών. Η διαχείριση σφαλμάτων λειτουργεί συνήθως καλύτερα όταν είναι ρυθμισμένη ως μέρος της προγραμματισμένης στρατηγικής υπηρεσίας, αποφασίζοντας τι πρέπει να ξαναδοκιμαστεί, τι πρέπει να κλειδώσει, τι πρέπει να καταγραφεί και τι πρέπει να αποτύχει γρήγορα, αντί να αφεθεί ως προεπιλεγμένες τιμές μητρώου.

Κόστος Ενσωμάτωσης που Περιλαμβάνει Λογισμικό, Έγκριση και Πραγματικότητα Αποσφαλμάτωσης

Το κόστος ενσωμάτωσης σπάνια σταματά στην BOM και την περιοχή PCB. Περιλαμβάνει εργασία λογισμικού, εύρος έγκρισης, χρόνο δοκιμών, ανθεκτικότητα παραγωγής και τον φόρτο αποσφαλμάτωσης όταν κάτι δεν συμπεριφέρεται όπως αναμένονταν. Οι αυστηρά ενσωματωμένοι PMICs μπορούν να μειώσουν τον αριθμό των συστατικών, που είναι ελκυστικό, αλλά συγκεντρώνουν επίσης τον κίνδυνο: μια καθυστερημένη προσαρμογή σε μια γραμμή μπορεί να προκαλέσει νέα κατάταξη ενός μεγαλύτερου μέρους του δέντρου ισχύος από ό,τι είχε σχεδιάσει η ομάδα.

Πιο διακριτές προσεγγίσεις μπορούν να αυξήσουν την προσπάθεια διάταξης και τη διαχείριση εξαρτημάτων, αλλά μπορεί να προσφέρουν μοντελοποίηση και ευκολότερη υποκατάσταση αν οι συνθήκες της εφοδιαστικής αλυσίδας αλλάξουν ή αν αναμένονται ενημερώσεις μέσης ζωής. Ο πιο ειλικρινής φακός επιλογής είναι η όρεξη της προγράμματος για ρίσκο: ευαισθησία στο χρονοδιάγραμμα, αναμενόμενος αριθμός επαναλήψεων και πόσο συχνά είναι πιθανό να αναθεωρηθεί ο σχεδιασμός μετά την αρχική απελευθέρωση.

Ψηφιακά Χαρακτηριστικά Ικανότητας: Ευελιξία που Έρχεται με Συνυποθήκες

Ο τηλεμετρία, οι προγραμματιζόμενες γραμμές και η δυναμική κλίμακα τάσης μπορούν να προσφέρουν πραγματικά πλεονεκτήματα: πιο σφιχτό ενεργειακό κανόνα, σαφέστερη διάγνωση σφαλμάτων και προσαρμοστική κλίμακα απόδοσης που παρακολουθεί το φόρτο εργασίας και τη θερμοκρασία. Ταυτόχρονα, αυτά τα χαρακτηριστικά προκαλούν αποφάσεις εξάρτησης από λογισμικά, έλεγχο παραμετροποίησης, πειθαρχία προγραμματισμού παραγωγής και εντελώς νέες μορφές αποτυχίας που δεν υπάρχουν σε απλές αναλογικές διατάξεις. Ο τηλεμετρία γίνεται πολύτιμος μόνο όταν τα συλλεγμένα δεδομένα χρησιμοποιούνται ενεργά για παρακολούθηση και αποφάσεις σχεδιασμού αντί να παραμένουν αχρησιμοποίητα σε πίνακες διαγνωστικών.

Από πρακτική άποψη, η ψηφιακή ενέργεια κερδίζει τη θέση της όταν κλείνει έναν μετρήσιμο κύκλο. Εάν η προγραμματιστικότητα μπορεί να χρησιμοποιηθεί για την ανάκτηση απόδοσης, την επέκταση της διάρκειας ζωής της μπαταρίας ή την πρόληψη θερμικής επιβράδυνσης με ελεγχόμενες πολιτικές, γίνεται ένα ισχυρό μόχθο. Εάν ενεργοποιείται απλά επειδή είναι διαθέσιμη, συχνά μετατρέπεται σε αχρησιμοποίητη επιφάνεια παραμετροποίησης που περιπλέκει την έγκριση, αυξάνει τον κίνδυνο λανθασμένης διάρθρωσης της παραγωγής και δημιουργεί αμφιβολία σχετικά με το ποιες ρυθμίσεις προορίζονται πραγματικά.

Μια Πρακτική Ροή Επιλογής και Έγκρισης που Παρακολουθεί τη Συμπεριφορά του Συστήματος

Μια ροή εργασίας που τείνει να αντέχει κάτω από πίεση ξεκινά από τους στόχους συμπεριφοράς του συστήματος αντί να σαρώσει έναν κατάλογο PMIC και να ελπίζει ότι η εφαρμογή θα λειτουργήσει αργότερα. Διασπά το πρόβλημα σε συγκεκριμένα, δοκιμασμένα κομμάτια και αναγκάζει σαφήνεια σχετικά με το τι σημαίνει καλή συμπεριφορά πριν τη δόνηση της πλακέτας.

• Μετατρέψτε τις παροδικές έρματα σε απαιτήσεις γραμμών (αποδεκτή πτώση, χρόνος καθορισμού, κορυφαίο ρεύμα, συχνότητα επανάληψης).

• Καθορίστε προϋπολογισμούς θορύβου για ευαίσθητα μπλοκ (ADC, PLL, SERDES, RF) και χαρτογραφήστε τους σε όρια αναταράξεων και υποθέσεις διάταξης.

• Προσδιορίστε τη σειρά εκτέλεσης, τις εξαρτήσεις επαναφοράς και την αποκατάσταση απώλειας ρεύματος ως μία μηχανή καταστάσεων.

• Αξιολογήστε τον κίνδυνο EMI νωρίς χρησιμοποιώντας ρεαλιστικούς περιορισμούς τοποθέτησης και την προγραμματισμένη προσέγγιση θωράκισης.

• Επικυρώστε τη συμπεριφορά προστασίας με ένεση σφαλμάτων που μοιάζει με πραγματικές βραχυκυκλωματικές, γεγονότα καλωδίωσης και πτώση μπαταρίας.

ADC / PLL / SERDES / RF

Αυτή η προσέγγιση μειώνει τις εκπλήξεις στην αργή σκηνή γιατί αντιμετωπίζει τον PMIC ως το μηχανισμό που διέπει τη συμπεριφορά επεξεργασίας ισχύος σε επίπεδο συστήματος, όχι ως ένα εργαλείο στο παρασκήνιο. Όταν η ισχύς σχεδιάζεται ως μια υποσύστημα πρώτης κατηγορίας, η απόδοση γίνεται πιο συνεπής, η αξιοπιστία γίνεται πιο εύκολη να υποστηριχθεί με δεδομένα και η εργασία συμμόρφωσης τείνει να είναι πιο προβλέψιμη, ενώ η ομάδα ξοδεύει λιγότερο χρόνο κυνηγώντας περιστατικά σφάλματα που προέρχονται από γραμμές παρά από λογική ή λογισμικό.

Μελλοντικές Κατευθύνσεις για PMICs

Η υψηλότερη πυκνότητα ισχύος και οι χαμηλότερες τάσεις πυρήνα αφήνουν τα PMIC να ρυθμίζουν με πιο στενά ηλεκτρικά περιθώρια και λιγότερη ανοχή για καθυστερήσεις. Καθώς οι τάσεις τροφοδοσίας βρίσκονται πιο κοντά στο ελάχιστο σημείο λειτουργίας ενός ψηφιακού φορτίου, ακόμη και μια μέτρια πτώση μπορεί να εμφανιστεί ως «μαλαλά» σφάλματα, επαναφορές ή περιορισμό απόδοσης που φαίνεται «μυστηριώδης» κατά τη διαδικασία εκκίνησης του συστήματος. Αυτό σταδιακά μετακινεί την προσοχή του σχεδιασμού από το πόσο ακριβής φαίνεται μια τάση σε σταθερή κατάσταση προς το πώς συμπεριφέρεται κατά τη διάρκεια των χειρότερων περιπτώσεων, σε γρήγορες αλλαγές φορτίου.

Οι ομάδες συχνά αντιμετωπίζουν μια δυσάρεστη πραγματικότητα: ένας βρόχος που φαίνεται ήρεμος στο εργαστήριο μπορεί να λειτουργήσει εσφαλμένα στο προϊόν μόλις οι πραγματικές φορτίσεις δημιουργήσουν απότομες αλλαγές φορτίου, τοπικές ζώνες θερμότητας και άνιση κατανομή ρεύματος φάσης. Ένα πιο ανθεκτικό μοτίβο είναι να αντιμετωπίζεται ο σχεδιασμός του βρόχου, οι επιλογές της ισχυρής φάσης και η αντίσταση PDN ως ένα ενιαίο συνδεδεμένο σύστημα, και στη συνέχεια να επαληθεύεται η συμπεριφορά χρησιμοποιώντας αντιπροσωπευτικά υπογραφή φορτίου αντί καθαρών, ιδεοτυπικών παλμών.

Οι ταχύτερες διακυμάνσεις φυσικά σπρώχνουν τους σχεδιασμούς προς πιο σφιχτούς βρόχους, ωστόσο οι πιο σφιχτοί βρόχοι κάνουν επίσης τους σχεδιασμούς πιο εκτεθειμένους σε παρασιτική απαγωγή, στοίβες ανοχής και θόρυβο ανίχνευσης που είναι εύκολο να υποτιμηθούν στην αρχή. Σε πολλά προγράμματα, η διαφορά μεταξύ σταθερού και σταθερού κατά πεδίο προέρχεται από την βελτιωμένη μοντελοποίηση μικρών σημάτων, αξιόπιστη ανίχνευση ρεύματος και αποζημίωση που είναι ρυθμισμένη με επίγνωση της πραγματικής διάταξης.

Η αύξηση της συχνότητας εναλλαγής μπορεί να βοηθήσει, αλλά δεν μεταφράζεται αυτόματα σε καλύτερη συμπεριφορά κατά τη διάρκεια μεταβάσεων εάν η διαδρομή ανίχνευσης και η γεωμετρία PCB δεν υποστηρίζουν την πρόσθετη ζώνη συχνοτήτων. Όταν συμβαίνει αυτό το ασύμφωνο, το κέρδος του βρόχου δαπανάται για την ενίσχυση θορύβου, ο οποίος μπορεί να εμφανιστεί ως τρεμάμενη εναλλαγή, ακουστικά ίχνη σε ορισμένες λειτουργικές καταστάσεις ή αιχμές EMI που εμφανίζονται μόνο μετά την μηχανική ενσωμάτωση.

Οι σύγχρονοι υπολογιστικοί και συνδεσιμότητες παράγουν ζήτηση που είναι επεισοδιακή και συνθετική, επομένως η έγκριση μεταβάσεων αν mirror πραγματικά όσα κάνει το λογισμικό και οι ραδιοφωνικές επικοινωνίες παρά αυτά που μπορεί να προσεγγίσει ένα φορτιστικό με ένα μόνο βήμα.

Πολλές ομάδες συνδυάζονται σε μια ροή εργασίας που συνδυάζει:

• Βήμα φόρτισης εργαστηρίου

• Καταγραφές τηλεμετρίας πλατφόρμας

• Επαναληπτικές ενημερώσεις στις επιλογές αποζημίωσης και απομόνωσης.

Αυτή η προσέγγιση τείνει να μειώνει τις απροσδόκητες εκπλήξεις στα τελικά στάδια, ειδικά όταν τα θερμικά όρια αργά αλλά σταθερά ανασχηματίζουν τη ηλεκτρική συμπεριφορά και μετατοπίζουν τα περιθώρια με την πάροδο του χρόνου.

Η πίεση να μειωθεί το μέγεθος ενώ βελτιώνεται η απόδοση επεκτείνει την ενσωμάτωση στο πακέτο και τη γύρω δομή, όχι μόνο στο chip. Οι προηγμένες συσκευασίες και οι ενσωματωμένες παθητικές μάκρες μπορούν να συντομεύσουν τους βρόχους υψηλού di/dt, να μειώσουν τις παρασιτικές και να σφίξουν την ανταπόκριση κατά τη διάρκεια μεταβάσεων με τρόπους που φαίνονται άμεσα μετρήσιμοι κατά την αποσφαλμάτωση. Οι ενσωματωμένοι μαγνήτες μπορούν περαιτέρω να αυξήσουν την πυκνότητα ισχύος, αλλά το όφελος συχνά ελέγχεται από θερμικές διαδρομές, μηχανικούς περιορισμούς και τον τρόπο που αλλάζει η σύνδεση όταν ο σχεδιασμός βρίσκεται μέσα στη πραγματική του περιτύλιξη.

Στα αναπτυγμένα προϊόντα, τα πιο ανθεκτικά οφέλη από την ενσωμάτωση προέρχονται συχνά από τη μείωση της ευαισθησίας στη μεταβολή κατασκευής και την εξομάλυνση της απόδοσης σε όλο το φάσμα κατασκευής, αντί να περιορίζονται απλώς σε μείωση του τιμολογίου υλικών.

Η επιλογή πακέτου αντανάκλασσε ολοένα και περισσότερο ηλεκτρικά και θερμικά αποτελέσματα, συμπεριλαμβανομένης της χαμηλότερης επαγωγής βρόχου, της βελτιωμένης διάχυσης θερμότητας και της πιο προβλέψιμης ελέγχου της αντίστασης. Ένα κοινό μάθημα πεδίου είναι ότι δύο πλακέτες που μοιράζονται το ίδιο διάγραμμα μπορούν να αποκλίνουν απότομα στη συμπεριφορά όταν ένας σχεδιασμός διατηρεί έναν συμπαγή βρόχο ρεύματος και ο άλλος διασκορπίζει τη διαδρομή ισχύος σε όλο το PCB.

Καθώς η ενσωμάτωση του συστήματος αυξάνεται, ο προγραμματισμός διάταξης προτεραιοποιείται συχνά νωρίτερα στην ανάπτυξη, καθώς οι αργές αλλαγές συστατικών δεν μπορούν πάντα να διορθώσουν προβλήματα που προκαλούνται από κακή γεωμετρία ή δρομολόγηση PCB.

Οι ενσωματωμένοι μαγνήτες μπορούν να αυξήσουν την αποδοτικότητα σε υψηλότερες συχνότητες και να μειώσουν το z-height, που είναι ελκυστικό σε σφιχτά συσκευασμένα προϊόντα. Ταυτόχρονα, μπορούν να εισαγάγουν νέες οδούς ζευγαρώματος και να δημιουργήσουν θερμικές ζώνες που είναι δύσκολο να εντοπιστούν μέχρι αργά στα πρωτότυπα. Οι σχεδιασμοί που προχωρούν ομαλά συνήθως αντιμετωπίζουν τον επαγωγέα και το πακέτο ως συνδυασμένο θέμα σχεδιασμού EMI και θερμότητας, συμπεριλαμβανομένων των αποφάσεων τοποθέτησης κοντά σε κεραιές, υψηλής ταχύτητας συνδέσεις και ευαίσθητους αισθητήρες.

Η πρακτική EMI τείνει να απομακρύνεται από καθαρά στατικές μετρήσεις και να προχωρά σε στρατηγικές ελέγχου που προάγουν τις συνθήκες λειτουργίας. Τεχνικές όπως η διασπορά φάσματος, η πιο έξυπνη οδήγηση πύλης και η πλουσιότερη ανίχνευση στον επεξεργαστή μπορούν να μειώσουν τις αιχμές, αλλά απαιτούν επίσης συντονισμό για να αποφευχθεί η απλή αντιστάθμιση των αιχμών εκπομπής με θόρυβο ευρείας ζώνης ή ραδιοφωνική παρεμβολή.

Πολλές ομάδες έχουν δει την ακολουθία να εκτυλίσσεται: οι πρώιμοι έλεγχοι EMI περνούν, στη συνέχεια οι αργότερες κατασκευές αποτυγχάνουν όταν πολλοί ρυθμιστές αποκρίνονται σε συσχετισμένα πρότυπα, όταν ένα νέο πρόγραμμα firmware αλλάζει την χρονική διάρκεια φόρτωσης, ή όταν καλώδια και ασπίδες μετατοπίζουν τις διαδρομές επιστροφής. Αυτές οι εμπειρίες σπρώχνουν τη σκέψη EMI προς τα πάνω στο επίπεδο της πλατφόρμας αντί να αντιμετωπίζουν κάθε ρυθμιστή ως ένα απομονωμένο κουτί.

Καθώς οι μεταγωγές γωνιών γίνονται πιο γρήγορες, ο έλεγχος dv/dt επηρεάζει όλο και περισσότερο τόσο τις εκπομπές όσο και το μακροχρόνιο στρες. Οι οδηγοί πυλών προσθέτουν περισσότερη προγραμματιστικότητα, και η λογική προστασίας γίνεται πιο ευαισθητοποιημένη στο πλαίσιο, γεγονός που μπορεί να κάνει την ρύθμιση να μοιάζει περισσότερο με μηχανική συστήματος παρά με επιλογή εξαρτημάτων.

Μια πρακτική συνήθεια που εξοικονομεί χρόνο είναι να ρυθμίζουμε τις ταχύτητες μεταγωγής χρησιμοποιώντας μετρήσεις που έχουν ληφθεί στην τελική μηχανική διαμόρφωση, γιατί οι ασπίδες, οι καλωδιώσεις και οι δομές γείωσης συχνά αλλάζουν το αποτέλεσμα EMI με τρόπους που δεν αποκαλύπτονται από μια γυμνή πλακέτα.

Η βελτιωμένη ανίχνευση on-chip επιτρέπει προσαρμοστικές συμπεριφορές όπως η αλλαγή συμπεριφοράς μεταγωγής όταν οι εκπομπές πλησιάζουν ένα όριο ή όταν αλλάζει η λειτουργία. Με την πάροδο του χρόνου, αυτό κάνει τους PMICs να απομακρύνονται από τη στατική συμπεριφορά και προς τους διαχειριζόμενους υποσυστήματες που διαρκώς διαπραγματεύονται την απόδοση, τον θόρυβο και τις θερμικές συνθήκες με βάση την ανατροφοδότηση παρά με υποθέσεις.

Τα συστήματα που λειτουργούν με μπαταρία συνεχίζουν να επιδιώκουν εξαιρετικά χαμηλή ρεύμα αναμονής και ισχυρή αποδοτικότητα σε ελαφρύ φορτίο χρησιμοποιώντας τεχνικές όπως η λειτουργία PFM/burst, η προσομοίωση διόδου και η αυτόματη επιλογή λειτουργίας. Η συναισθηματική ένταση που αναγνωρίζουν πολλές ομάδες είναι ότι οι ίδιες λειτουργίες ελαφρού φορτίου που φαίνονται εξαιρετικές σε ένα φύλλο δεδομένων μπορούν να εισάγουν ρίσκο, ακουστικά θραύσματα ή διαλείπουσες υπογραφές EMI που γίνονται αντιληπτές άμεσα ακόμα κι αν η μέση αποδοτικότητα φαίνεται εξαιρετική.

Για να μειωθεί η ασάφεια, οι ομάδες ορίζουν ολοένα και περισσότερο τι σημαίνει αποδεκτή συμπεριφορά αναμονής με συγκεκριμένους όρους, και στη συνέχεια επιλέγουν στρατηγική λειτουργίας που ταιριάζει.

Οι συνήθεις καθορισμένοι στόχοι περιλαμβάνουν:

• Όρια ρίσκων σε κατάσταση ύπνου/αναμονής

• Καθυστέρηση αφύπνισης

• Περιορισμούς ακουστικών/θορύβου

• Συμπεριφορά EMI κατά τη διάρκεια περιοδικής δραστηριότητας συντήρησης.

Στην πράξη, η διάρκεια ζωής της μπαταρίας υπό ρεαλιστικούς κύκλους εργασίας συνήθως διηγείται την ιστορία πιο αξιόπιστα από τους αριθμούς μέγιστης αποδοτικότητας, ειδικά όταν ο κύκλος εργασίας περιλαμβάνει ύπνο, περιοδική αφύπνιση, ραδιοφωνικά bursts και δειγματοληψίες αισθητήρα.

Η αυτόματη αλλαγή λειτουργίας είναι ελκυστική, αλλά οι μεταβάσεις μπορούν να δημιουργήσουν σύντομες διαταραχές που εξαφανίζονται σε μέσες μετρήσεις και εμφανίζονται μόνο ως σπάνιες επαναφορές ή διαλείπουσες καταγγελίες θορύβου. Οι σχεδιασμοί που φαίνονται "σταθεροί" στο πεδίο τείνουν να δαπανούν επιπλέον προσπάθεια επικύρωσης ακριβώς στα όρια μεταξύ PFM και PWM, συμπεριλαμβανομένης της ακολουθίας αφύπνισης, των καθυστερήσεων ακολουθίας και των φορτίων οριακών συνθηκών.

Ένα επαναλαμβανόμενο μοτίβο είναι ότι η πιο επιθετική ρύθμιση αποδοτικότητας δεν είναι πάντα η πιο άνετη επιλογή προϊόντος όταν παράγει ρίσκα που ποικίλλουν με τις συνθήκες ή συνδέσεις θορύβου που είναι δύσκολο να αναπαραχθούν. Πολλές ομάδες καταλήγουν να επιλέγουν μια διαμόρφωση που προσφέρει μια μικρή ποσότητα αποδοτικότητας σε αντάλλαγμα για μια συμπεριφορά που είναι επαναλαμβανόμενη σε όλο το εύρος θερμοκρασίας, τις παραλλαγές κατασκευής και τις σενάρια, γεγονός που συχνά μειώνει τον κίνδυνο ενσωμάτωσης και μειώνει την αβεβαιότητα υποστήριξης.

Καθώς οι πλατφόρμες υπολογιστών κλιμακώνονται, στηρίζονται ολοένα και περισσότερο σε ακριβή τηλεμετρία, προσαρμοστική κλίμακα τάσης και προστασία που συντονίζεται μέσω πολλών σιδηροτροχιών. Η τηλεμετρία παίζει έναν πρακτικό ρόλο στην καθημερινή μηχανική: μπορεί να συντομεύσει την αναβάθμιση, να επιταχύνει την ανάλυση ρίζας αιτίων και να μειώσει τον πειρασμό για υπερσχεδίαση "μόνο για περίπτωση", αποκαλύπτοντας πού βρίσκονται πραγματικά τα περιθώρια.

Η τηλεμετρία τείνει να έχει τη μεγαλύτερη σημασία όταν οι συνθήκες αλλάζουν γρήγορα, όχι όταν η σιδηροτροχιά είναι σταθερή και εύκολη να μετρηθεί. Οι μελλοντικοί PMICs πιθανότατα θα βελτιώσουν τη συμπεριφορά δειγματοληψίας, τις επιλογές φίλτρων και την χρονική ευθυγράμμιση έτσι ώστε οι αποφάσεις λογισμικού να παρακολουθούν την πραγματικότητα πιο στενά.

Μια λεπτολογία που οι έμπειρες ομάδες τείνουν να εκτιμούν είναι ότι περισσότερα δείγματα δεν είναι αυτόματα πιο χρήσιμα· η συνέπεια, η σταθερότητα βαθμονόμησης σε όλη τη θερμοκρασία και οι σαφείς ορισμοί του εύρους ζώνης και της καθυστέρησης συχνά αποφασίζουν αν τα δεδομένα μπορούν να ενεργοποιηθούν με εμπιστοσύνη.

Με περισσότερες σιδηροτροχιές προκύπτει ισχυρότερη ανάγκη για συντονισμένη συμπεριφορά προστασίας ώστε το σύστημα να αντιδράσει συνολικά αντί για σιδηροτροχία προς σιδηροτροχία.

Η συντονισμένη προστασία συχνά εκτείνεται σε:

• Συμπεριφορά αντίδρασης OCP

• Συμπεριφορά αντίδρασης OVP

• Συμπεριφορά αντίδρασης UVP

• Συμπεριφορά αντίδρασης OTP

• Εξαρτήσεις ακολουθίας

• Πολιτικές αποκατάστασης σφαλμάτων

• Κοινοποίηση κατάστασης μεταξύ PMICs

Τα πραγματικά συστήματα συχνά αποτυγχάνουν όχι επειδή λείπει μια δυνατότητα, αλλά επειδή οι σιδηροτροχιές αντιδρούν διαφορετικά στο ίδιο γεγονός, παράγοντας καφέ πτώσεις ή βρόχους επανεκκίνησης που είναι απογοητευτικά να διαγνωσθούν. Μια συντονισμένη προσέγγιση χειρισμού σφαλμάτων, κοινοποιημένη κατάσταση συν και ένα ενιαίο σχέδιο αποκατάστασης, ταιριάζει καλύτερα με το πώς αναμένεται να συμπ behaveρηθούν οι πλατφόρμες υπό πίεση.

Η υιοθέτηση του GaN και του SiC θα αυξηθεί σε τομείς όπου η συχνότητα εναλλαγής και η αποδοτικότητα αλλάζουν ουσιαστικά το μέγεθος ή την απόδοση. Η ταχύτερη εναλλαγή μπορεί να μειώσει τα μαγνητικά στοιχεία και να βελτιώσει την απόκριση σε παροδικές καταστάσεις, αλλά αυξάνει επίσης το σχετικό στρες dv/dt, την ευαισθησία EMI και τις απαιτήσεις στον σχεδιασμό οδηγών πυλών και στρατηγικών απομόνωσης. Οι περιορισμοί δεν είναι καθαρά ηλεκτρονικοί· περιλαμβάνουν επίσης επιχειρησιακά όρια που προκύπτουν από τη μεταβολή της παραγωγής και τα σενάρια κακής χρήσης στον πραγματικό κόσμο που οι ομάδες έχουν μάθει να λαμβάνουν σοβαρά υπόψη.

Οι λύσεις GaN και SiC τείνουν να ανταμείβουν τον ακριβή έλεγχο του οδηγού πύλης, τον πειθαρχημένο σχεδιασμό και τα σχέδια προστασίας που αποτρέπουν υπερβάσεις, ταλαντώσεις και ακούσιες ενεργοποιήσεις. Μία πρακτική παρατήρηση που επανέρχεται είναι ότι η ποιότητα του σχεδιασμού μπορεί να καθορίσει την επιλογή της συσκευής· ένας σωστά εκτελεσμένος σχεδιασμός με μία «μέτρια» συσκευή μπορεί να υπερβεί μια premium συσκευή τοποθετημένη σε έναν θορυβώδη, επαγωγικό βρόχο.

Καθώς οι ταχύτητες εναλλαγής αυξάνονται, οι επιλογές απομόνωσης και τα όρια μακροχρόνιας αξιοπιστίας γίνονται πιο εμφανή στις ανασκοπήσεις σχεδιασμού και στον προγραμματισμό πιστοποίησης. Η υιοθέτηση συνήθως επιταχύνεται όπου οι κέρδη απόδοσης δικαιολογούν ξεκάθαρα την πρόσθετη αυστηρότητα σχεδιασμού, ενώ τα προϊόντα που είναι ευαίσθητα στο κόστος ή στον θόρυβο κινούνται συχνά πιο προσεκτικά και απαιτούν σαφέστερες αποδείξεις οφέλους σε επίπεδο συστήματος.

Οι PMIC εξελίσσονται όλο και περισσότερο ώστε να λειτουργούν ως εκτελεστές πολιτικής που διαιτητεύουν την αποδοτικότητα, τον θόρυβο, τη θερμότητα και την αξιοπιστία σε πραγματικό χρόνο. Οι αρχιτεκτονικές που συνήθως αντέχουν στο χρόνο αντιμετωπίζουν την ενέργεια ως έναν διαχειριζόμενο πόρο: η τηλεμετρία του PMIC ενημερώνει την πολιτική λογισμικού, και η πολιτική λογισμικού με τη σειρά της προσαρμόζει τις λειτουργίες και τη συμπεριφορά του PMIC. Αυτό θολώνει τη γραμμή μεταξύ ιδιοκτησίας υλικού και λογισμικού μίας με τον τρόπο που μπορεί να αισθάνεται άβολος αρχικά, αλλά συχνά αποδίδει μειώνοντας τη συσσώρευση περιθωρίων και βελτιώνοντας την ανθεκτικότητα υπό πραγματικά φορτία εργασίας.

Συμπέρασμα

Η αποτελεσματική προστασία κυκλωμάτων εξαρτάται από περισσότερα από την προσθήκη ενός μόνο προστατευτικού μέρους. Οι αξιόπιστοι σχεδιασμοί απαιτούν σωστή συντονισμένη προσοχή μεταξύ προσαγωγής υπερτάσεως, σύσφιξης τάσης, περιορισμού ρεύματος, γείωσης, σχεδίασης και χρονοδιαγράμματος σφαλμάτων. Κάθε συσκευή προστασίας έχει τα δικά της πλεονεκτήματα και όρια, έτσι ώστε η επιλογή να πρέπει να ταιριάζει με τον αναμενόμενο τύπο σφάλματος, επίπεδο ενέργειας, ταχύτητα απόκρισης και περιβάλλον λειτουργίας. Μία καλοσχεδιασμένη στρατηγική προστασίας βελτιώνει την ασφάλεια, μειώνει τον κίνδυνο αποτυχίες και υποστηρίζει τη μακροχρόνια αξιοπιστία σε πραγματικά ηλεκτρονικά συστήματα.

Συχνές Ερωτήσεις (FAQ)

1. Γιατί θεωρείται ένας PMIC συντονιστής ενέργειας σε επίπεδο συστήματος αντί απλώς ρυθμιστής τάσης;

Ένας PMIC κάνει πολύ περισσότερα από το να μετατρέπει μία τάση σε μία άλλη. Διαχειρίζεται τον τρόπο που παράγονται, αναδιαρθρώνονται, παρακολουθούνται, διανέμονται και προστατεύονται πολλαπλές γραμμές τροφοδοσίας σε ολόκληρο το σύστημα. Σε πρακτικούς σχεδιασμούς, ο PMIC συντονίζει τις γραμμές επεξεργαστών, τις τροφοδοσίες μνήμης, τις ενότητες RF, τους αισθητήρες και τους περιφερειακούς χώρους, ενώ χειρίζεται επίσης τη χρονική στιγμή εκκίνησης, την ανάκτηση από σφάλματα, τα θερμικά γεγονότα και την σήμανση καλής ενέργειας. Επειδή όλες αυτές οι συμπεριφορές αλληλεπιδρούν κατά τη διάρκεια της εκκίνησης και της λειτουργίας, ο PMIC συχνά γίνεται ένας από τους κύριους παράγοντες που διαμορφώνει την αξιοπιστία και τη σταθερότητα του συστήματος.

2. Γιατί οι αποτυχίες που σχετίζονται με τους PMIC εμφανίζονται συχνά μόνο υπό πραγματικά φορτία εργασίας αντί κατά τη διάρκεια απλών εργαστηριακών δοκιμών;

Οι δοκιμές σε πάγκο με στατικές φορτίσεις σπάνια αναπαράγουν τη γρήγορη παροδική συμπεριφορά που παράγουν οι σύγχρονοι επεξεργαστές, οι πομποί RF, η κίνηση της μνήμης και τα μπουκέτα αισθητήρων. Σε ρεαλιστικές επιχειρησιακές συνθήκες, οι γραμμές τροφοδοσίας υφίστανται ξαφνικές αιχμές ρεύματος που εκθέτουν αδυναμίες στην παροδική απόκριση, τις παρασιτικές επιδράσεις του PCB, τη ρύθμιση αποζημίωσης και τη σταθερότητα του δικτύου εξόδου. Ένας PMIC μπορεί να φαίνεται σταθερός κατά τη διάρκεια ελεγχόμενης δοκιμής αλλά αργότερα να δείξει πτώση, υπέρβαση, ταλαντώσεις ή σφάλματα αλληλουχίας μόλις πραγματικά φορτία εργασίας δημιουργήσουν ταχεία μεταβαλλόμενη ηλεκτρική ζήτηση.

3. Γιατί η αλληλουχία ισχύος θεωρείται ως μία σύμβαση σε επίπεδο συστήματος αντί ενός απλού χαρακτηριστικού εκκίνησης;

Πολλά ψηφιακά συστήματα απαιτούν συγκεκριμένες χρονικές σχέσεις μεταξύ των πυρηνικών γραμμών, των γραμμών μνήμης, των τροφοδοσιών I/O, των σημάτων επαναφοράς και των πάντα ενεργών τομέων. Εάν οι γραμμές ανυψωθούν με την λάθος σειρά ή με λανθασμένο χρονισμό, οι επεξεργαστές, τα μπλοκ διατήρησης SRAM και οι υψηλής ταχύτητας διεπαφές μπορεί να εισέλθουν σε ακαθόριστες καταστάσεις λειτουργίας. Αυτά τα προβλήματα συχνά δημιουργούν διαλείπουσες αποτυχίες εκκίνησης που εμφανίζονται μόνο κατά τη διάρκεια ακραίων θερμοκρασιών, βραχυκυκλωμάτων ή συνθηκών ζεστού καλωδίου μπαταρίας. Έτσι, η σωστή αλληλουχία γίνεται μία συντονισμένη συμφωνία μεταξύ των απαιτήσεων υλικού, λογισμικού και σιλικόνης αντί ενός χαρακτηριστικού ευκολίας.

4. Γιατί μπορεί η παροδική απόκριση του PMIC να περιορίσει σιωπηλά την πραγματική απόδοση των CPU και GPU;

Σύγχρονοι επεξεργαστές δημιουργούν απότομες μεταβολές ρεύματος κατά τη διάρκεια της λειτουργίας ενίσχυσης, των φορτίων AI, των εκρήξεων παιχνιδιών και της ραδιοενέργειας. Εάν ο PMIC δεν μπορεί να διατηρήσει σταθερή τάση κατά τη διάρκεια αυτών των γεγονότων, το firmware μπορεί να μειώσει τη διάρκεια ενίσχυσης, να χαμηλώσει την ταχύτητα ρολογιού ή να διευρύνει τα περιθώρια χρόνου για να αποτρέψει κρίσεις. Σε πολλά προϊόντα, οι περιορισμοί παροχής ενέργειας περιορίζουν σιωπηλά τις υποστηριζόμενες επιδόσεις, παρόλο που ο επεξεργαστής φαίνεται ικανός θεωρητικά. Η σταθερή απαντητική απόκριση συχνά έχει περισσότερη επιρροή στην χρήσιμη απόδοση του συστήματος από ότι οι προδιαγραφές μέγιστης απόδοσης μόνες τους.

5. Γιατί η διακύμανση και ο θόρυβος ενεργοποίησης από τους PMIC δημιουργούν προβλήματα πολύ πέρα από το ίδιο το υποσύστημα ενέργειας;

Οι αρμονικές ενεργοποίησης και ο ευρυζωνικός θόρυβος μπορούν να συνδυαστούν σε κυκλώματα RF, αναφορές ADC, PLL, συνδέσεις SERDES και ευαίσθητες αναλογικές διαδρομές μέσω κοινής αντίστασης γείωσης και παρασίτων PCB. Ακόμα και σχετικά χαμηλά επίπεδα διακύμανσης μπορεί να μειώσουν την ακρίβεια του ADC, να αυξήσουν το θόρυβο φάσης, να περιορίσουν το περιθώριο χρόνου ή να υποβαθμίσουν την αξιοπιστία υψηλής ταχύτητας επικοινωνίας. Μια γραμμή που φαίνεται ηλεκτρικά αποδεκτή σε απομόνωση μπορεί να δημιουργήσει σοβαρά προβλήματα ακεραιότητας σήματος μόλις ενσωματωθεί σε πυκνά συστήματα μικτής σήμανσης.

6. Γιατί οι θερμικοί περιορισμοί των PMIC καθορίζουν συχνά την μέγιστη επιδότηση υπολογιστικής απόδοσης;

Καθώς η θερμοκρασία του PMIC αυξάνεται, η απόδοση μειώνεται και οι μηχανισμοί προστασίας θερμότητας μπορεί να αρχίσουν να μειώνουν το διαθέσιμο ρεύμα ή να ενεργοποιούν μια συμπεριφορά κατάρρευσης. Σε συμπαγή συστήματα, οι τοπικές θερμές ζώνες κοντά σε επεξεργαστές, μνήμη ή τμήματα RF μπορεί να αναγκάσουν τον PMIC να εισέλθει σε θερμική υποβάθμιση πολύ πριν φτάσουν τα θεωρητικά ηλεκτρικά όρια. Εξαιτίας αυτού, η βιώσιμη απόδοση του συστήματος εξαρτάται συχνά εξίσου από τη θερμική διάταξη, την εξάπλωση χαλκού και την επιλογή πακέτου όσο και από τις ίδιες τις προδιαγραφές του ρυθμιστή.

7. Γιατί οι μηχανικοί συχνά συνδυάζουν μετατροπείς buck με ρυθμιστές LDO σε ευαίσθητα σχέδια;

Οι μετατροπείς buck παρέχουν αποτελεσματική μείωση τάσης για ράγες υψηλού ρεύματος αλλά εισάγουν διακύμανση ενεργοποίησης και EMI. Οι LDO δημιουργούν πολύ καθαρότερη έξοδο τάσης με χαμηλότερο θόρυβο αλλά διαχέουν περισσότερη θερμότητα όταν μειώνουν μεγαλύτερες τάσεις. Ένας κοινός συμβιβασμός χρησιμοποιεί έναν μετατροπέα buck για να δημιουργήσει μια ενδιάμεση ράγα αποτελεσματικά, ακολουθούμενος από έναν LDO για να καθαρίσει την τελική ευαίσθητη αναλογική ή RF τροφοδοσία. Αυτός ο συνδυασμός ισορροπεί την απόδοση, τη διαχείριση θερμότητας και τη μείωση θορύβου πιο αποτελεσματικά από το να βασίζεται σε οποιαδήποτε τοπολογία μόνη της.

8. Γιατί οι πολιτικές ανταπόκρισης σφαλμάτων των PMIC θεωρούνται μέρος της συνολικής εμπειρίας προϊόντος;

Η συμπεριφορά σφάλματος καθορίζει αν το προϊόν κλείνει καθαρά, εισέρχεται σε έναν βρόγχο επανεκκίνησης, περιορίζει προσεκτικά ή γίνεται ανασφαλές σε ασυνήθεις συνθήκες. Η προστασία υπερρεύματος, το θερμικό κλείσιμο, η διαχείριση υποτάσεως και ο χρόνος αποκατάστασης επηρεάζουν άμεσα την εμπειρία με σφάλματα μπαταρίας, ζητήματα καλωδίων ή γεγονότα υπερφόρτωσης. Οι καλά σχεδιασμένες πολιτικές PMIC απομονώνουν τα σφάλματα με προβλεψιμότητα και ανακάμπτουν με ελεγχόμενους τρόπους, μειώνοντας την πολυπλοκότητα υπηρεσιών και αποτρέποντας μικρά ζητήματα από το να κλιμακωθούν σε αποτυχίες σε όλο το σύστημα.

9. Γιατί οι σύγχρονοι PMIC βασίζονται ολοένα και περισσότερο στη τηλεμετρία και τις προγραμματιζόμενες πολιτικές ενέργειας;

Οι σύγχρονοι συστήματα αλλάζουν δυναμικά το φορτίο εργασίας, την θερμική κατάσταση, τη ραδιοενεργειακή δραστηριότητα και τη συμπεριφορά φόρτισης σε πραγματικό χρόνο. Η τηλεμετρία PMIC επιτρέπει στο firmware να παρακολουθεί συνεχώς τις συνθήκες των ραγών, την κατανάλωση ρεύματος, τη θερμοκρασία και τα γεγονότα σφάλματος. Αυτά τα δεδομένα επιτρέπουν προσαρμοστική κλιμάκωση τάσης, διαχείριση θερμότητας, έξυπνο περιορισμό και συντονισμένες αποφάσεις προστασίας. Ωστόσο, τα προγραμματιζόμενα συστήματα ενέργειας εισάγουν επίσης νέα πολυπλοκότητα επικύρωσης διότι η λανθασμένη ρύθμιση του firmware μπορεί να δημιουργήσει αποτυχίες που δεν υπάρχουν σε στατικές αναλογικές σχεδιάσεις.

10. Γιατί οι μελλοντικές σχεδιάσεις PMIC κινούνται προς την "παροχή ενέργειας" αντί για απλή μετατροπή ενέργειας;

Οι μελλοντικοί PMIC αναμένεται όλο και περισσότερο να συντονίζουν την απόδοση, τις θερμικές καταστάσεις, τη συμπεριφορά EMI, την προστασία, την κλιμάκωση φορτίου εργασίας, τις πολιτικές φόρτισης και την τηλεμετρία συστήματος ταυτόχρονα. Οι ταχύτερες τεχνολογίες εναλλαγής, τα στενότερα περιθώρια τάσης και τα εξαιρετικά δυναμικά φορτία εργασίας απαιτούν από τον PMIC να προσαρμόζει συνεχώς τη συμπεριφορά του με βάση τις πραγματικές συνθήκες λειτουργίας και όχι σε στατικές παραδοχές. Αυτή η εξέλιξη μετατρέπει τον PMIC σε μια δραστήρια υποσύστημα διαχείρισης που εργάζεται στενά με το firmware και το λογισμικό του συστήματος για να διατηρεί σταθερή, αποδοτική και προβλέψιμη λειτουργία πλατφόρμας υπό μεταβαλλόμενες συνθήκες.
