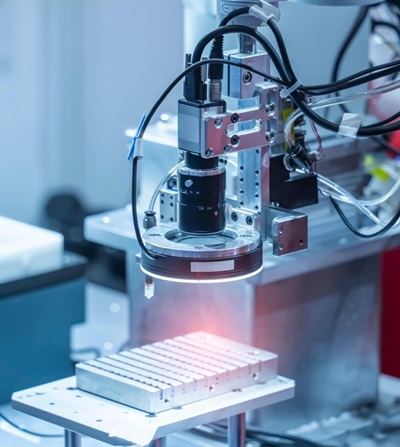

Μηχανική Όραση και Οπτικοί Αισθητήρες: Αρχές Λειτουργίας και Εφαρμογές

Η μηχανική όραση επιτρέπει στις μηχανές να καταγράφουν, να επεξεργάζονται και να αναλύουν εικόνες έτσι ώστε να μπορούν να ελέγχουν αντικείμενα, να μετρούν χαρακτηριστικά, να ανιχνεύουν ελαττώματα και να καθοδηγούν αυτοματοποιημένα συστήματα. Συνδυάζει κάμερες, φωτισμό, φακούς, αισθητήρες, λογισμικό επεξεργασίας και υλικό ελέγχου για να υποστηρίξει ακριβή ο визуалозна απόφαση σε βιομηχανικά περιβάλλοντα.

Κατάλογος

Τι Είναι Μηχανική Όραση;

Η μηχανική όραση είναι μια τεχνολογία που επιτρέπει στις μηχανές να καταγράφουν, να επεξεργάζονται και να αναλύουν εικόνες πραγματικών αντικειμένων. Συνδυάζει κάμερες, αισθητήρες, οπτικούς φακούς, συστήματα φωτισμού και λογισμικό επεξεργασίας εικόνας για να συγκεντρώνει οπτικές πληροφορίες και να τις μετατρέπει σε χρήσιμα δεδομένα για αυτοματοποιημένες αποφάσεις.

Σε πρακτικές εφαρμογές, η μηχανική όραση εκτελεί πολλές από τις εργασίες οπτικής επιθεώρησης και μέτρησης που θα απαιτούσαν διαφορετικά ανθρώπινη παρατήρηση. Αντί να βασίζεται σε ένα άτομο για να κοιτάξει ένα προϊόν και να κρίνει την κατάσταση του, το σύστημα καταγράφει μια καθαρή εικόνα του αντικειμένου, μετατρέπει αυτή την εικόνα σε ψηφιακές πληροφορίες και εξετάζει συγκεκριμένες οπτικές λεπτομέρειες. Αυτές οι λεπτομέρειες μπορεί να περιλαμβάνουν σχήμα, μέγεθος, θέση, χρώμα, φωτεινότητα, άκρες, πρότυπα και συνθήκες επιφάνειας. Αναλύοντας αυτά τα χαρακτηριστικά, το σύστημα μπορεί να προσδιορίσει εάν το αντικείμενο πληροί προκαθορισμένες απαιτήσεις.

Πώς Λειτουργεί Ένα Σύστημα Μηχανικής Όρασης

Μια διαδικασία μηχανικής όρασης ακολουθεί μια λογική ακολουθία βημάτων. Πρώτον, το αντικείμενο εισέρχεται στην περιοχή επιθεώρησης και φωτίζεται χρησιμοποιώντας μια ελεγχόμενη πηγή φωτός. Ο κατάλληλος φωτισμός βοηθά να αποκαλύψει σημαντικά οπτικά χαρακτηριστικά και μειώνει τις σκιές, τις αντανάκλασεις ή άλλες συνθήκες που θα μπορούσαν να επηρεάσουν την ποιότητα της εικόνας.

Στη συνέχεια, μια κάμερα καταγράφει μια εικόνα του αντικειμένου από μια συγκεκριμένη γωνία και απόσταση. Η καταγεγραμμένη εικόνα μετατρέπεται σε ψηφιακά δεδομένα pixel, όπου κάθε pixel περιέχει πληροφορίες σχετικά με τη φωτεινότητα, το χρώμα ή την ένταση. Αυτή η ψηφιακή εικόνα μεταφέρεται σε ένα σύστημα επεξεργασίας εικόνας για ανάλυση.

Το λογισμικό εξετάζει την εικόνα λεπτομερώς αναγνωρίζοντας άκρες, συγκρίνοντας σχήματα, μετρούσε διαστάσεις, ανιχνεύοντας χρωματικές παραλλαγές και αξιολογώντας χαρακτηριστικά επιφάνειας. Επεξεργάζεται τα μοτίβα pixel και τις τιμές έντασης για να απομονώσει τις πιο σημαντικές πληροφορίες. Τα εξαγόμενα δεδομένα συγκρίνονται στη συνέχεια με προκαθορισμένα πρότυπα, ανοχές ή κανόνες επιθεώρησης για να προσδιορίσουν εάν το αντικείμενο πληροί τα απαιτούμενα κριτήρια.

Εφαρμογές και Οφέλη της Μηχανικής Όρασης

Μετά την ολοκλήρωση της ανάλυσης, το σύστημα παράγει αποτελέσματα που μπορούν να χρησιμοποιηθούν για να υποστηρίξουν μια ευρεία γκάμα βιομηχανικών λειτουργιών. Η μηχανική όραση μπορεί να εκτελεί ακριβείς μετρήσεις, να εντοπίζει ελαττώματα επιφάνειας, να επαληθεύει την ποιότητα προϊόντος, να ταξινομεί αντικείμενα με βάση συγκεκριμένα χαρακτηριστικά, να προσδιορίζει την ακριβή θέση των αντικειμένων και να παρέχει καθοδήγηση για ρομποτικά συστήματα κατά τη διάρκεια χειρισμού ή εργασιών συναρμολόγησης.

Επειδή η μηχανική όραση μπορεί να ελέγξει μεγάλο αριθμό αντικειμένων γρήγορα και σταθερά, βοηθά στη βελτίωση της ακρίβειας, της απόδοσης και της αξιοπιστίας της παραγωγής. Η ικανότητά της να εκτελεί λεπτομερείς ελέγχους σε πραγματικό χρόνο την έχει καταστήσει βασική τεχνολογία στη μεταποίηση, την βιομηχανική αυτοματοποίηση, την ρομποτική, τη συσκευασία, την παραγωγή ηλεκτρονικών και τα συστήματα ελέγχου ποιότητας.

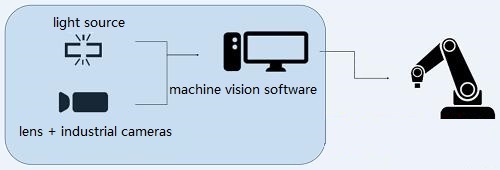

Σύνθεση Συστημάτων Μηχανικής Όρασης

Ένα σύστημα μηχανικής όρασης αποτελείται από αρκετά υλιοειδή και λογισμικά συστατικά που συνεργάζονται για να επιθεωρήσουν, να μετρήσουν, να αναγνωρίσουν και να παρακολουθήσουν αντικείμενα αυτόματα. Κάθε συστατικό εκτελεί μια συγκεκριμένη εργασία στη διαδικασία επιθεώρησης. Από τη στιγμή που ένα αντικείμενο εισέρχεται στην περιοχή επιθεώρησης μέχρι τη στιγμή που λαμβάνεται απόφαση, οι πληροφορίες ρέουν μέσα από μια σειρά συνδεδεμένων βημάτων. Αυτά τα βήματα περιλαμβάνουν την ανίχνευση αντικειμένων, την απόκτηση εικόνας, τη μεταφορά εικόνας, την επεξεργασία εικόνας, τη γεννήτρια αποτελέσματος και τον έλεγχο εξοπλισμού.

Για ακριβή και αξιόπιστη επιθεώρηση, κάθε συστατικό πρέπει να λειτουργεί σε συνεργασία. Μια καθυστέρηση στη λήψη εικόνας, κακή φωτισμός ή ανακριβής θέση μπορεί να επηρεάσουν την ποιότητα του τελικού αποτελέσματος. Επομένως, η απόδοση ολόκληρου του συστήματος εξαρτάται από το πόσο καλά λειτουργούν αυτά τα συστατικά μαζί.

Κάμερα και Φακός

Η κάμερα και ο φακός αποτελούν την ενότητα απόκτησης εικόνας του συστήματος μηχανικής όρασης. Η δουλειά τους είναι να καταγράφουν μια καθαρή και λεπτομερή εικόνα του αντικειμένου που ελέγχεται.

Η διαδικασία ξεκινά όταν το φως που ανακλάται από την επιφάνεια του αντικειμένου εισέρχεται στον φακό. Ο φακός συγκεντρώνει αυτό το φως και το εστιάζει στον αισθητήρα της κάμερας. Η ποιότητα αυτής της εστίασης επηρεάζει άμεσα τη σαφήνεια της εικόνας. Εάν η εικόνα είναι θολή, μικρές ατέλειες, άκρες, σημάδια ή διαστάσεις μπορεί να είναι δύσκολο να ανιχνευθούν.

Αφού το φως φτάσει στον αισθητήρα, η κάμερα μετατρέπει την οπτική εικόνα σε ψηφιακά δεδομένα εικόνας. Αυτά τα δεδομένα αποτελούνται από χιλιάδες ή даже εκατομμύρια εικονοστοιχεία που αναπαριστούν τα οπτικά χαρακτηριστικά του αντικειμένου. Στη συνέχεια, η εικόνα προετοιμάζεται για επεξεργασία από το σύστημα όρασης.

Διάφορες εργασίες επιθεώρησης απαιτούν διαφορετικές ρυθμίσεις κάμερας. Μια ρύθμιση με μία κάμερα μπορεί να είναι επαρκής όταν απαιτείται μόνο μία άποψη ενός αντικειμένου. Ωστόσο, προϊόντα με περίπλοκες μορφές συχνά απαιτούν πολλές κάμερες τοποθετημένες σε διαφορετικές γωνίες. Αυτό επιτρέπει στο σύστημα να επιθεωρεί πολλές επιφάνειες ταυτόχρονα, να εξαλείφει τυφλά σημεία και να καταγράφει πιο συμπληρωμένες πληροφορίες.

Οι κάμερες μηχανικής όρασης είναι διαθέσιμες σε διάφορες κατηγορίες, συμπεριλαμβανομένων των μονοχρωματικών καμερών, των έγχρωμων καμερών, των καμερών γραμμικής σάρωσης, των καμερών περιοχής σάρωσης, των καμερών προοδευτικής σάρωσης και των καμερών υψηλής ανάλυσης. Η επιλογή εξαρτάται από παράγοντες όπως το μέγεθος του αντικειμένου, η ταχύτητα παραγωγής, η απαιτούμενη λεπτομέρεια εικόνας, το πεδίο θέασης και η ακρίβεια μέτρησης.

Πηγή Φωτός

Η πηγή φωτός είναι ένα από τα πιο κρίσιμα συστατικά σε ένα σύστημα μηχανικής όρασης, διότι η ποιότητα της εικόνας εξαρτάται σε μεγάλο βαθμό από την κατάλληλη φωτιστική κάλυψη.

Πριν καταγραφεί μια εικόνα, το αντικείμενο πρέπει να φωτίζεται με ελεγχόμενο και σταθερό τρόπο. Στόχος δεν είναι απλώς να γίνει το αντικείμενο ορατό. Ο φωτισμός πρέπει να αποκαλύπτει καθαρά τα χαρακτηριστικά που χρειάζεται να επιθεωρηθούν. Αυτά τα χαρακτηριστικά μπορεί να περιλαμβάνουν άκρες, γρατζουνιές, ρωγμές, υφές επιφανειών, εκτυπωμένους χαρακτήρες, ετικέτες, χρωματικές διαφορές ή διαστάσεις συνόρων.

Ο κατάλληλος φωτισμός αυξάνει την αντίθεση της εικόνας και καθιστά σημαντικές λεπτομέρειες να ξεχωρίζουν από το φόντο. Για παράδειγμα, μια μικρή γρατζουνιά σε μια μεταλλική επιφάνεια μπορεί να είναι δύσκολο να ανιχνευθεί υπό κανονικές συνθήκες φωτισμού αλλά μπορεί να γίνει εξαιρετικά ορατή όταν φωτίζεται από μια συγκεκριμένη γωνία.

Συνήθεις τεχνολογίες φωτισμού περιλαμβάνουν φωτισμό LED, φθορισμού, φωτισμό οπτικών ινών και φωτισμό αλογόνου. Μεταξύ αυτών των επιλογών, ο φωτισμός LED είναι ευρέως χρησιμοποιούμενος καθώς παρέχει σταθερή φωτεινότητα, μεγάλη διάρκεια ζωής λειτουργίας και χαμηλές απαιτήσεις συντήρησης.

Η μέθοδος φωτισμού επιλέγεται με βάση διάφορους παράγοντες, όπως το υλικό του αντικειμένου, το χρώμα, την υφή της επιφάνειας, την ανακλαστικότητα, το σχήμα και τη γωνία επιθεώρησης. Ο καλά σχεδιασμένος φωτισμός βοηθά να μειωθούν οι σκιές, η αντανάκλαση και οι αντανακλάσεις, με αποτέλεσμα υψηλότερη ακρίβεια ανίχνευσης και πιο συνεπή αποτελέσματα μέτρησης.

Αισθητήρες

Οι αισθητήρες είναι υπεύθυνοι για την ανίχνευση της παρουσίας, της θέσης ή της κίνησης ενός αντικειμένου πριν ξεκινήσει η διαδικασία απόκτησης εικόνας.

Σε μια τυπική γραμμή παραγωγής, τα προϊόντα κινούνται συνεχώς κατά μήκος μιας ταινίας μεταφοράς ή ενός αυτοματοποιημένου συστήματος χειρισμού. Η κάμερα πρέπει να αποτυπώσει την εικόνα τη σωστή στιγμή. Εάν η εικόνα ληφθεί πολύ νωρίς ή πολύ αργά, σημαντικές περιοχές επιθεώρησης μπορεί να παραληφθούν.

Για να αποτραπεί αυτό το πρόβλημα, ένας αισθητήρας παρακολουθεί την κίνηση του αντικειμένου και καθορίζει πότε φτάνει στη θέση επιθεώρησης. Μόλις το αντικείμενο φτάσει στην καθορισμένη τοποθεσία, ο αισθητήρας στέλνει ένα σήμα ενεργοποίησης στην κάμερα.

Κοινές τύποι αισθητήρων περιλαμβάνουν αισθητήρες φωτός οπτικών ινών, αισθητήρες εγγύτητας, φωτοηλεκτρικούς αισθητήρες και φωτοηλεκτρικούς διακόπτες. Αυτές οι συσκευές παρέχουν ακριβείς πληροφορίες χρονισμού και βοηθούν στη συγχρονισμό της λήψης εικόνας με την κίνηση αντικειμένων.

Η ακριβής ενεργοποίηση μειώνει τα σφάλματα που σχετίζονται με την κίνηση, βελτιώνει τη συνέπεια της εικόνας και διασφαλίζει ότι κάθε αντικείμενο εξετάζεται υπό τις ίδιες συνθήκες.

Κάρτα Λήψης Εικόνας

Αφού η κάμερα αποκτήσει μια εικόνα, τα δεδομένα της εικόνας πρέπει να μεταφερθούν στο σύστημα επεξεργασίας. Αυτή η εργασία εκτελείται από την κάρτα λήψης εικόνας.

Η κάρτα λήψης λαμβάνει σήματα εικόνας από την κάμερα και τα μετατρέπει σε μια μορφή που μπορεί να επεξεργαστεί αποτελεσματικά ο υπολογιστής και το λογισμικό όρασης. Κατά τη διάρκεια γρήγορων επιθεωρήσεων, μεγάλες ποσότητες δεδομένων εικόνας πρέπει να μεταφέρονται γρήγορα και αξιόπιστα. Η κάρτα λήψης βοηθά στη διατήρηση σταθερής μετάδοσης δεδομένων και εμποδίζει την απώλεια εικόνας.

Εκτός από τη μεταφορά δεδομένων εικόνας, η κάρτα λήψης μπορεί να διαχειρίζεται πολλές λειτουργίες της κάμερας. Αυτές οι λειτουργίες μπορεί να περιλαμβάνουν ενεργοποίηση κάμερας, έλεγχο έκθεσης, ρύθμιση χρόνου ενσωμάτωσης, συγχρονισμό και έλεγχο κλείστρου.

Διαφορετικές κάρτες λήψης υποστηρίζουν διαφορετικά πρότυπα επικοινωνίας και διεπαφές υλικού. Κοινές βιομηχανικές διεπαφές περιλαμβάνουν PCI, Compact PCI, PC104 και άλλες βιομηχανικές πλατφόρμες επικοινωνίας. Η επιλεγμένη διεπαφή πρέπει να ταιριάζει τόσο με την κάμερα όσο και με το σύστημα επεξεργασίας για να διασφαλίσει ομαλή λειτουργία.

Πλατφόρμα PC

Ο υπολογιστής χρησιμεύει ως η κεντρική μονάδα επεξεργασίας του συστήματος οπτικής όρασης. Λαμβάνει δεδομένα εικόνας, εκτελεί αλγόριθμους επιθεώρησης, αποθηκεύει πληροφορίες και επικοινωνεί τα αποτελέσματα σε άλλον εξοπλισμό.

Μόλις η εικόνα φτάσει από την κάμερα, ο υπολογιστής επεξεργάζεται τα δεδομένα βήμα προς βήμα. Μπορεί να μετρήσει διαστάσεις, να εντοπίσει συγκεκριμένα χαρακτηριστικά, να συγκρίνει μοτίβα, να ανιχνεύσει ελαττώματα, να αποκωδικοποιήσει γραμμωτούς κωδικούς ή να επαληθεύσει την ποιότητα προϊόντων. Αυτές οι λειτουργίες πρέπει συχνά να ολοκληρώνονται μέσα σε κλάσματα δευτερολέπτου για να παρακολουθούν τις ταχύτητες της γραμμής παραγωγής.

Οι εφαρμογές που απαιτούν γρήγορη επιθεώρηση και μεγάλους όγκους εικόνας χρησιμοποιούν συνήθως υψηλής απόδοσης επεξεργαστές, μεγάλη χωρητικότητα μνήμης και προηγμένο υπολογιστικό υλικό για να μειώσουν τον χρόνο επεξεργασίας.

Σε βιομηχανικά περιβάλλοντα, οι βιομηχανικοί υπολογιστές χρησιμοποιούνται συχνά γιατί είναι σχεδιασμένοι να λειτουργούν αξιόπιστα σε σκληρές συνθήκες. Μπορούν να αντέξουν σκόνη, δονήσεις, διακυμάνσεις θερμοκρασίας, υγρασία και ηλεκτρικές παρεμβολές, κάνοντάς τους κατάλληλους για συνεχή λειτουργία εργοστασίου.

Λογισμικό Επεξεργασίας Όρασης

Το λογισμικό επεξεργασίας όρασης είναι το στοιχείο που μετατρέπει τα ακατέργαστα δεδομένα εικόνας σε σημαντικά αποτελέσματα επιθεώρησης.

Αφού λάβει μια εικόνα, το λογισμικό την αναλύει χρησιμοποιώντας εξειδικευμένους αλγόριθμους. Η ανάλυση συχνά ακολουθεί μια ακολουθία λειτουργιών. Πρώτον, το λογισμικό βελτιώνει την εικόνα και αφαιρεί τον περιττό θόρυβο. Στη συνέχεια, εντοπίζει σημαντικά χαρακτηριστικά όπως άκρα, σχήματα, μοτίβα, χαρακτήρες ή περιοχές χρώματος. Έπειτα εκτελεί μετρήσεις, συγκρίσεις ή καθήκοντα ταξινόμησης σύμφωνα με προκαθορισμένους κανόνες επιθεώρησης.

Το λογισμικό μπορεί να εκτελεί ένα ευρύ φάσμα λειτουργιών, συμπεριλαμβανομένης της διαστασιακής μέτρησης, της τοποθέτησης αντικειμένων, της ανάγνωσης γραμμωτών κωδίκων, της αναγνώρισης οπτικών χαρακτήρων (OCR), της ανίχνευσης ελαττωμάτων, της αντιστοίχισης μοτίβων και της αναγνώρισης προϊόντων.

Μόλις ολοκληρωθεί η ανάλυση, το λογισμικό παράγει αποτελέσματα επιθεώρησης. Αυτά τα αποτελέσματα μπορεί να περιλαμβάνουν αποφάσεις επιτυχίας/αποτυχίας, διαστασιακές τιμές, συντεταγμένες αντικειμένων, κωδικούς αναγνώρισης, θέσεις ελαττωμάτων ή εντολές ελέγχου μηχανής.

Ορισμένες πλατφόρμες λογισμικού είναι σχεδιασμένες για εξαιρετικά εξειδικευμένα καθήκοντα επιθεώρησης, ενώ άλλες παρέχουν ευέλικτα εργαλεία που μπορούν να προσαρμοστούν σε διάφορες εφαρμογές παραγωγής και ποιοτικού ελέγχου.

Μονάδα Ελέγχου Συμπεριλαμβανομένου I/O, Ελέγχου Κίνησης και Μετατροπής Επιπέδου

Η μονάδα ελέγχου συνδέει το σύστημα οπτικής όρασης με εξωτερικό εξοπλισμό και επιτρέπει την μετατροπή των αποτελεσμάτων επιθεώρησης σε φυσικές ενέργειες.

Αφού ολοκληρωθεί η ανάλυση εικόνας, το λογισμικό στέλνει δεδομένα επιθεώρησης στη μονάδα ελέγχου. Η μονάδα ελέγχου επικοινωνεί στη συνέχεια με συσκευές όπως PLCs, ρομπότ, μεταφορικές ταινίες, ενεργοποιητές, ελεγκτές κίνησης και μονάδες I/O.

Σε απλά συστήματα επιθεώρησης, η μονάδα ελέγχου μπορεί μόνο να στέλνει ένα βασικό σήμα επιτυχίας ή αποτυχίας. Για παράδειγμα, όταν ανιχνευτεί ένα ελαττωματικό προϊόν, ένα σήμα εξόδου μπορεί να ενεργοποιήσει έναν μηχανισμό απόρριψης που αφαιρεί το αντικείμενο από τη γραμμή παραγωγής.

Οι πιο προηγμένες συστήματα απαιτούν επιπλέον ικανότητες ελέγχου. Σε ρομποτικές εφαρμογές, το σύστημα όρασης μπορεί να υπολογίσει τη ακριβή θέση και προσανατολισμό ενός αντικειμένου και να στείλει αυτές τις συντεταγμένες σε έναν ελεγκτή ρομπότ. Το ρομπότ μπορεί στη συνέχεια να προσαρμόσει τη διαδρομή κίνησής του και να εκτελέσει ακριβείς εργασίες παραλαβής και τοποθέτησης, συναρμολόγησης ή χειρισμού.

Η μονάδα ελέγχου μπορεί επίσης να εκτελεί μετατροπή επιπέδου σήματος, διασφαλίζοντας ότι τα επικοινωνιακά σήματα από το σύστημα όρασης είναι συμβατά με τα συνδεδεμένα εξαρτήματα. Συντονίζοντας την ανταλλαγή δεδομένων και τις ενέργειες των μηχανών, η μονάδα ελέγχου επιτρέπει αυτοματοποιημένες αντιδράσεις όπως απόρριψη προϊόντων, καθοδήγηση ρομπότ, διόρθωση θέσης, συγχρονισμό διαδικασιών και έλεγχο γραμμής παραγωγής.

Χαρακτηριστικά της Μηχανικής Όρασης

Η μηχανική όραση παρέχει διάφορα πλεονεκτήματα σε σχέση με την χειροκίνητη επιθεώρηση, ειδικά σε περιβάλλοντα παραγωγής όπου πρέπει να ελέγχονται γρήγορα, ακριβώς και σταθερά τα προϊόντα. Κατά τη διάρκεια της χειροκίνητης επιθεώρησης, οι χειριστές πρέπει να παρακολουθούν συνεχώς τα μέρη, να τα συγκρίνουν με τις απαιτήσεις ποιότητας και να παίρνουν αποφάσεις με βάση αυτό που βλέπουν. Καθώς οι όγκοι παραγωγής αυξάνονται, η διατήρηση του ίδιου επιπέδου προσοχής και συνέπειας γίνεται πιο δύσκολη.

Η μηχανική όραση αντιμετωπίζει αυτές τις προκλήσεις χρησιμοποιώντας ψηφιακή εικόνα, αυτοματοποιημένη ανάλυση και προκαθορισμένους κανόνες επιθεώρησης. Μόλις το σύστημα είναι ρυθμισμένο, κάθε προϊόν περνά από την ίδια διαδικασία επιθεώρησης και αξιολογείται με τα ίδια πρότυπα. Αυτό οδηγεί σε υψηλότερη ακρίβεια, καλύτερη συνέπεια, ταχύτερους ρυθμούς επιθεώρησης, πιο αντικειμενικά αποτελέσματα και χαμηλότερο κόστος λειτουργίας μακροπρόθεσμα.

Ακρίβεια

Ένα από τα πιο σημαντικά πλεονεκτήματα της μηχανικής όρασης είναι η ικανότητά της να εκτελεί μετρήσεις και επιθεωρήσεις υψηλής ακρίβειας.

Πολλά βιομηχανικά προϊόντα περιέχουν χαρακτηριστικά που είναι εξαιρετικά μικρά και δύσκολα να αξιολογηθούν ακριβώς με γυμνό μάτι. Παραδείγματα περιλαμβάνουν λεπτούς ηλεκτρονικούς κυκλώματα, μικρο-συστατικά, μικρές οπές, στενές σχισμές, εκτυπωμένα σημάδια, συγκολλήσεις και ατέλειες επιφάνειας. Ακόμα και όταν χρησιμοποιούνται μεγεθυντικά εργαλεία, η χειροκίνητη επιθεώρηση συχνά εξαρτάται από την ατομική οπτική κρίση, η οποία μπορεί να εισάγει παραλλαγές μετρήσεων.

Τα συστήματα μηχανικής όρασης αναλύουν εικόνες σε επίπεδο pixel. Αφού ληφθεί μια εικόνα, το λογισμικό εντοπίζει συγκεκριμένες άκρες, γωνίες, μοτίβα ή σημεία αναφοράς και υπολογίζει διαστάσεις με βάση τις ρυθμισμένες μετρήσεις. Αυτό επιτρέπει στο σύστημα να μετρά αποστάσεις, διαμάντια, γωνίες, θέσεις και χαρακτηριστικά επιφάνειας με υψηλό βαθμό ακρίβειας.

Σε εφαρμογές όπως η κατασκευή ηλεκτρονικών, η παραγωγή ημιαγωγών, η συναρμολόγηση ιατρικών συσκευών και η ακριβείας κατεργασία, η μηχανική όραση μπορεί να ανιχνεύσει μικρές ατέλειες και διαστάσεις που μπορεί να είναι δύσκολο να αναγνωριστούν μόνο μέσω χειροκίνητης επιθεώρησης. Αυτό το επίπεδο ακρίβειας βοηθά στη βελτίωση της ποιότητας του προϊόντος και μειώνει τον κίνδυνο ελαττωματικών προϊόντων να φτάσουν σε μεταγενέστερα στάδια παραγωγής.

Επαναληψιμότητα

Η μηχανική όραση παρέχει εξαιρετικά σταθερά αποτελέσματα επιθεώρησης γιατί ακολουθεί την ίδια διαδικασία επιθεώρησης κάθε φορά.

Στη χειροκίνητη επιθεώρηση, διαφορετικοί χειριστές μπορεί να αξιολογήσουν το ίδιο προϊόν διαφορετικά. Ακόμα και ο ίδιος χειριστής μπορεί να καταλήξει σε διαφορετικά συμπεράσματα σε διαφορετικές χρονικές στιγμές λόγω αλλαγών στην προσοχή, τον φόρτο εργασίας ή τις συνθήκες θέασης. Αυτές οι παραλλαγές μπορούν να επηρεάσουν τη συνολική συνέπεια ελέγχου ποιότητας.

Η μηχανική όραση εξαλείφει μεγάλο μέρος αυτής της μεταβλητότητας εφαρμόζοντας προκαθορισμένους κανόνες επιθεώρησης και παραμέτρους μέτρησης σε κάθε προϊόν. Κάθε εικόνα επεξεργάζεται χρησιμοποιώντας την ίδια σειρά λειτουργιών, και κάθε αποτέλεσμα συγκρίνεται με τα ίδια κριτήρια αποδοχής.

Για παράδειγμα, αν ένα προϊόν απαιτεί διάμετρο οπής εντός ενός συγκεκριμένου εύρους ανοχής, το σύστημα μετρά αυτό το χαρακτηριστικό χρησιμοποιώντας την ίδια μέθοδο για κάθε κύκλο επιθεώρησης. Η διαδικασία αξιολόγησης παραμένει αμετάβλητη είτε το πρώτο προϊόν είτε το δέκατο χιλιοστό προϊόν επιθεωρείται.

Αυτό το υψηλό επίπεδο επαναληψιμότητας βοηθά τους κατασκευαστές να διατηρούν ομοιογενή ποιότητα προϊόντος, σταθερά πρότυπα παραγωγής και συνεπή απόδοση επιθεώρησης σε μεγάλους όγκους παραγωγής.

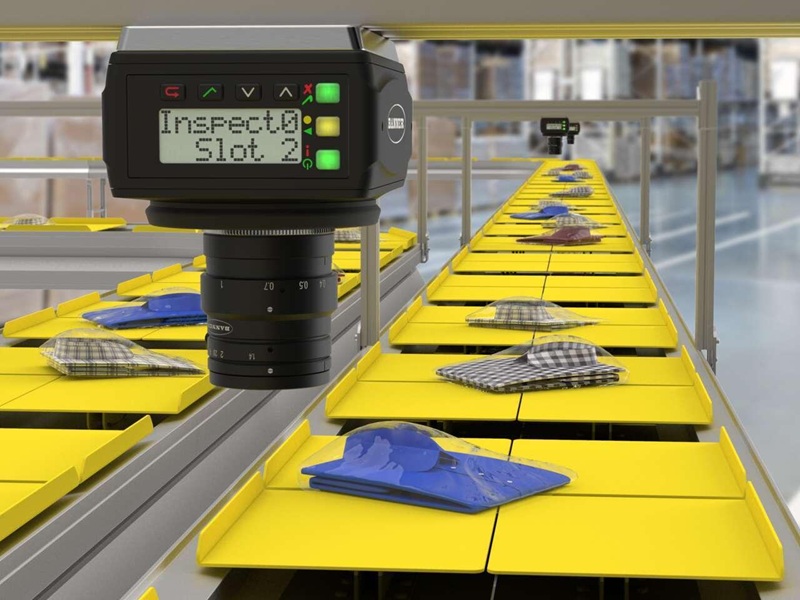

Ταχύτητα

Τα συστήματα μηχανικής όρασης μπορούν να επιθεωρήσουν προϊόντα σημαντικά πιο γρήγορα από τις χειροποίητες μεθόδους επιθεώρησης.

Σε ένα περιβάλλον παραγωγής, τα προϊόντα συχνά κινούνται συνεχώς σε μεταφορικές ταινίες, πίνακες ευθυγράμμισης ή αυτοματοποιημένα συστήματα συναρμολόγησης. Η επιθεώρηση πρέπει να ολοκληρωθεί μέσα σε πολύ σύντομο χρονικό διάστημα χωρίς να διακόπτεται η ροή παραγωγής. Η χειροκίνητη επιθεώρηση μπορεί να γίνει σημείο συμφόρησης όταν οι ταχύτητες παραγωγής αυξάνονται, ειδικά όταν πολλές μονάδες προϊόντων πρέπει να ελεγχθούν μέσα σε περιορισμένο χρόνο.

Τα συστήματα μηχανικής όρασης έχουν σχεδιαστεί για να χειρίζονται αυτές τις συνθήκες αποτελεσματικά. Μόλις ένα αντικείμενο φτάσει στη θέση επιθεώρησης, ένας αισθητήρας ενεργοποιεί την κάμερα, η εικόνα καταγράφεται και το λογισμικό επεξεργασίας αρχίζει αμέσως την ανάλυση. Οι μετρήσεις, οι έλεγχοι ελαττωμάτων, οι συγκρίσεις μοτίβων και οι διαδικασίες λήψης αποφάσεων μπορούν συχνά να ολοκληρωθούν εντός χιλιοστών του δευτερολέπτου.

Δεδομένου ότι η καταγραφή και η ανάλυση της εικόνας συμβαίνουν τόσο γρήγορα, η μηχανική όραση μπορεί να επιθεωρήσει ταχύτατα κινούμενα προϊόντα σε πραγματικό χρόνο διατηρώντας την ακρίβεια επιθεώρησης. Αυτό επιτρέπει στους κατασκευαστές να διατηρούν υψηλούς ρυθμούς παραγωγής χωρίς να θυσιάζουν τον έλεγχο ποιότητας.

Αντικειμενικότητα

Η μηχανική όραση παρέχει αποτελέσματα επιθεώρησης με βάση μετρήσιμα δεδομένα εικόνας αντί για προσωπική ερμηνεία.

Κατά τη διάρκεια της χειροκίνητης επιθεώρησης, διάφορα άτομα μπορεί να αξιολογήσουν το ίδιο ελάττωμα διαφορετικά. Παράγοντες όπως το επίπεδο εμπειρίας, η οπτική αντίληψη, η πίεση εργασίας, οι συνθήκες φωτισμού και η κόπωση μπορούν να επηρεάσουν τις αποφάσεις. Ως αποτέλεσμα, τα οριακά ελαττώματα μπορεί μερικές φορές να γίνονται αποδεκτά από έναν επιθεωρητή και να απορρίπτονται από έναν άλλο.

Η μηχανική όραση ακολουθεί προγραμματισμένα κριτήρια επιθεώρησης. Το σύστημα αναλύει τα χαρακτηριστικά της εικόνας, συγκρίνει τις μετρημένες τιμές με προκαθορισμένα όρια και παράγει αποτελέσματα σύμφωνα με καθιερωμένους κανόνες. Κάθε απόφαση βασίζεται σε καταγεγραμμένα δεδομένα εικόνας, αριθμητικές μετρήσεις και προγραμματισμένα όρια.

Δεδομένου ότι η διαδικασία αξιολόγησης δεν εξαρτάται από την προσωπική κρίση, τα αποτελέσματα επιθεώρησης παραμένουν πιο συνεπή σε διαφορετικές βάρδιες, παρτίδες παραγωγής και συνθήκες λειτουργίας. Αυτή η αντικειμενικότητα βοηθά στη βελτίωση της ποιοτικής διασφάλισης, του ελέγχου διαδικασιών και της ιχνηλασιμότητας προϊόντων.

Αποτελεσματικότητα Κόστους

Η μηχανική όραση μπορεί να μειώσει σημαντικά το κόστος επιθεώρησης μακροπρόθεσμα ενώ βελτιώνει τη συνολική αποδοτικότητα παραγωγής.

Σε διαδικασίες χειροκίνητης επιθεώρησης, μπορεί να απαιτούνται πολλαπλοί χειριστές για να επιθεωρούν προϊόντα συνεχώς κατά τη διάρκεια μιας βάρδιας παραγωγής. Επιπλέον εργατικά χέρια μπορεί επίσης να είναι απαραίτητα για να επανεξετάσουν αμφίβολα προϊόντα ή να εκτελέσουν επαναλαμβανόμενες μετρήσεις. Καθώς ο όγκος παραγωγής αυξάνεται, τα εργατικά κόστη και τα φορτία επιθεώρησης συνήθως αυξάνονται επίσης.

Ένα αυτόματο σύστημα μηχανικής όρασης μπορεί να εκτελεί αυτά τα καθήκοντα συνεχώς με ελάχιστη διακοπή. Μόλις εγκατασταθεί και ρυθμιστεί, το σύστημα μπορεί να επιθεωρεί μεγάλους αριθμούς προϊόντων ενώ διατηρεί τα ίδια πρότυπα επιθεώρησης. Αυτό μειώνει την ανάγκη για επαναλαμβανόμενη χειροκίνητη επιθεώρηση και επιτρέπει στο προσωπικό να επικεντρώνεται σε καθήκοντα που απαιτούν τεχνική εξειδίκευση ή βελτίωση διαδικασίας.

Αν και το αρχικό κόστος επένδυσης για κάμερες, φωτισμό, λογισμικό και εξοπλισμό επεξεργασίας μπορεί να είναι σχετικά υψηλό, τα μακροπρόθεσμα οφέλη συχνά υπερβαίνουν την εκ των προτέρων δαπάνη. Αυτά τα οφέλη περιλαμβάνουν υψηλότερη παραγωγικότητα, χαμηλότερα εργατικά κόστη, μειωμένα λάθη επιθεώρησης, λιγότερα ελαττωματικά προϊόντα, λιγότερες σπατάλες υλικών και βελτιωμένη αποδοτικότητα παραγωγής.

Ως αποτέλεσμα, η μηχανική όραση συχνά θεωρείται όχι μόνο ως εργαλείο ελέγχου ποιότητας αλλά και ως τεχνολογία που υποστηρίζει τη μείωση κόστους, τη βελτιστοποίηση διαδικασιών και τη μακροχρόνια απόδοση λειτουργίας.

Αρχή Λειτουργίας Οπτικών Αισθητήρων

Πώς οι Οπτικοί Αισθητήρες Συγκεντρώνουν και Αναλύουν Πληροφορίες

Ένας οπτικός αισθητήρας είναι μια συσκευή που καταγράφει εικόνες ενός αντικειμένου και μετατρέπει αυτές τις εικόνες σε χρήσιμα δεδομένα επιθεώρησης. Λειτουργεί ως το πρώτο στάδιο της διαδικασίας μηχανικής όρασης διότι όλες οι μετρήσεις και τα αποτελέσματα επιθεώρησης εξαρτώνται από την ποιότητα της εικόνας που καταγράφεται.

Σε βιομηχανικές εφαρμογές, οι οπτικοί αισθητήρες χρησιμοποιούνται για την απόκτηση πληροφοριών σχετικά με το μέγεθος, τη θέση, το σχήμα, την κάθοδο, την επιφάνεια, την τοποθεσία της άκρης και το κέντρο βάρους ενός αντικειμένου. Αυτές οι πληροφορίες βοηθούν να καθοριστεί αν ένα προϊόν πληροί τις προϋποθέσεις ποιότητας, αν είναι σωστά τοποθετημένο για περαιτέρω επεξεργασία ή αν πρέπει να γίνει αποδεκτό ή απορριφθεί.

Η διαδικασία ξεκινά όταν ένα αντικείμενο εισέρχεται στο πεδίο θέασης του αισθητήρα. Το φως από μια ειδική πηγή φωτισμού ή από το γύρω περιβάλλον ανακλάται από την επιφάνεια του αντικειμένου και διασχίζει το οπτικό σύστημα του αισθητήρα. Τα οπτικά στοιχεία εστιάζουν αυτό το ανακλώμενο φως σε έναν αισθητήρα εικόνας, δημιουργώντας μια ψηφιακή αναπαράσταση του αντικειμένου.

Δημιουργία Εικόνας και Ανίχνευση Βασισμένη σε Πίξελ

Στην καρδιά ενός οπτικού αισθητήρα βρίσκεται ένας αισθητήρας εικόνας που αποτελείται από χιλιάδες ή εκατομμύρια ατομικών πίξελ. Κάθε πίξελ συλλέγει φως από μια πολύ μικρή περιοχή του αντικειμένου και καταγράφει πληροφορίες σχετικά με την ένταση του φωτός και, σε ορισμένες περιπτώσεις, το χρώμα.

Όταν η εικόνα καταγράφεται, κάθε πίξελ αποθηκεύει μια αριθμητική τιμή που αντιστοιχεί στην ποσότητα φωτός που λαμβάνει. Οι φωτεινές περιοχές παράγουν υψηλότερες τιμές πίξελ, ενώ οι σκοτεινές περιοχές παράγουν χαμηλότερες τιμές. Μαζί, αυτές οι τιμές πίξελ σχηματίζουν μια πλήρη ψηφιακή εικόνα του αντικειμένου.

Η ποσότητα λεπτομέρειας που είναι ορατή στην εικόνα εξαρτάται σε μεγάλο βαθμό από την ανάλυση του αισθητήρα, η οποία καθορίζεται από τον αριθμό των διαθέσιμων πίξελ. Ένας αισθητήρας υψηλής ανάλυσης διαιρεί την εικόνα σε περισσότερα σημεία δειγματοληψίας, επιτρέποντας την καταγραφή και μέτρηση μικρότερων χαρακτηριστικών πιο ακριβώς.

Για παράδειγμα, όταν επιθεωρείται μια τυπωμένη πλακέτα κυκλωμάτων, μια εικόνα χαμηλής ανάλυσης μπορεί να δείχνει μόνο το γενικό περίγραμμα των στοιχείων. Μια εικόνα υψηλής ανάλυσης μπορεί να αποκαλύψει πολύ πιο λεπτομερείς πληροφορίες, όπως λεπτές διαδρομές αγωγών, μικρές ενώσεις συγκόλλησης, μικρά σημάδια ευθυγράμμισης ή ελαφρές επιφανειακές ατέλειες. Αυτή η επιπλέον λεπτομέρεια βελτιώνει την ακρίβεια μέτρησης και την ικανότητα ανίχνευσης ελαττωμάτων.

Επεξεργασία Εικόνας και Εξαγωγή Χαρακτηριστικών

Μόλις η εικόνα έχει καταγραφεί, ο οπτικός αισθητήρας αρχίζει την επεξεργασία των δεδομένων εικόνας. Το πρώτο βήμα περιλαμβάνει συχνά τη βελτίωση της ποιότητας της εικόνας μειώνοντας τον θόρυβο, ενισχύοντας την αντίθεση και διαχωρίζοντας το αντικείμενο από το φόντο. Αυτές οι λειτουργίες βοηθούν να διασφαλιστεί ότι τα σημαντικά χαρακτηριστικά μπορούν να αναγνωριστούν πιο σαφώς.

Ο αισθητήρας στη συνέχεια αναλύει συγκεκριμένα χαρακτηριστικά της εικόνας. Μπορεί να εντοπίσει άκρα, να αναγνωρίσει γεωμετρικά σχήματα, να υπολογίσει διαστάσεις, να προσδιορίσει την προσανατολισμό του αντικειμένου, να μετρήσει αποστάσεις ή να βρει το κέντρο ενός στόχου. Κατά τη διάρκεια αυτού του σταδίου, το σύστημα μετατρέπει τις ακατέργαστες πληροφορίες εικονοστοιχείων σε σημασιολογικά μετρητικά δεδομένα.

Οι εξαγόμενες πληροφορίες συγκρίνονται με αποθηκευμένες εικόνες αναφοράς, προκαθορισμένα πρότυπα, όρια ανοχής ή κριτήρια επιθεώρησης. Η διαδικασία σύγκρισης καθορίζει εάν το αντικείμενο πληροί τις αναμενόμενες απαιτήσεις.

Για παράδειγμα, το σύστημα μπορεί να επιβεβαιώσει εάν μια ετικέτα είναι σωστά τοποθετημένη, εάν ένα στοιχείο είναι ευθυγραμμισμένο σωστά, εάν η διάμετρος μιας τρύπας βρίσκεται εντός ανοχής ή εάν μια επιφάνεια περιέχει ορατές ατέλειες. Η διαδικασία αξιολόγησης ακολουθεί τους ίδιους προγραμματισμένους κανόνες για κάθε κύκλο επιθεώρησης, εξασφαλίζοντας συνεπή αποτελέσματα.

Αποτελέσματα Έξόδου και Λήψη Αποφάσεων

Αφού ολοκληρωθεί η ανάλυση, ο οπτικός αισθητήρας παράγει αποτελέσματα επιθεώρησης που μπορούν να χρησιμοποιηθούν από χειριστές, μηχανές ή συστήματα ελέγχου.

Ανάλογα με την εφαρμογή, η έξοδος μπορεί να περιλαμβάνει αποτελέσματα ανίχνευσης αντικειμένων, συντεταγμένες θέσης, διαστάσεις μετρήσεων, πληροφορίες προσανατολισμού, τοποθεσίες ελαττωμάτων, δεδομένα ταυτοποίησης ή αποφάσεις περάσματος/αποτυχίας. Αυτά τα αποτελέσματα μπορούν να εμφανιστούν σε ένα σύστημα παρακολούθησης, να αποθηκευτούν για αρχεία ποιότητας ή να μεταδοθούν απευθείας σε εξοπλισμό παραγωγής.

Σε αυτόματα συστήματα κατασκευής, η έξοδος συνήθως χρησιμοποιείται αμέσως. Για παράδειγμα, ένα ρομπότ μπορεί να λάβει συντεταγμένες θέσης για μια λειτουργία παραλαβής και τοποθέτησης, ένα σύστημα ταινίας μεταφοράς μπορεί να απορρίψει ένα ελαττωματικό προϊόν ή μια μηχανή παραγωγής μπορεί να ρυθμίσει τις παραμέτρους λειτουργίας της με βάση τα αποτελέσματα μετρήσεων.

Κύρια Συστατικά ενός Οπτικού Αισθητήρα

Ένας οπτικός αισθητήρας ενσωματώνει πολλές τεχνολογίες σε ένα συμπαγές σύστημα ικανό να καταγράφει, να επεξεργάζεται και να μεταδίδει δεδομένα εικόνας. Για να εκτελέσει αυτές τις λειτουργίες με ακρίβεια και αξιοπιστία, αρκετά συστατικά συνεργάζονται κατά τη διάρκεια της διαδικασίας επιθεώρησης.

Οπτικά Συστατικά

Τα οπτικά συστατικά καθοδηγούν και εστιάζουν το φως από το αντικείμενο στον αισθητήρα εικόνας. Αυτά τα συστατικά μπορεί να περιλαμβάνουν φακούς, φίλτρα, καθρέφτες και προστατευτικά οπτικά στοιχεία. Ο σκοπός τους είναι να δημιουργήσουν μια καθαρή και σταθερή εικόνα που διατηρεί σημαντικές οπτικές λεπτομέρειες.

Μονάδες Λέιζερ

Πολλοί οπτικοί αισθητήρες χρησιμοποιούν εκπομπούς λέιζερ για να παράγουν ακριβή μοτίβα φωτός ή γραμμές αναφοράς. Αυτές οι προβολές λέιζερ διευκολύνουν τη μέτρηση αποστάσεων, την ανίχνευση προφίλ αντικειμένων και τη δημιουργία τρισδιάστατων πληροφοριών επιφάνειας.

Κινητήρες Σάρωσης και Μηχανισμοί Σάρωσης

Σε εφαρμογές που απαιτούν σαρώσεις περιοχής ή μετρήσεις προφίλ, οι κινητήρες σάρωσης και οι μηχανισμοί σάρωσης μετακινούν τα οπτικά στοιχεία ή διευθύνουν την πορεία σάρωσης πάνω από τον στόχο. Αυτή η ελεγχόμενη κίνηση επιτρέπει στον αισθητήρα να συλλέγει δεδομένα εικόνας από διαφορετικές θέσεις και να δημιουργεί μια πλήρη αναπαράσταση του αντικειμένου.

Γωνιακοί Αισθητήρες

Οι γωνιακοί αισθητήρες παρακολουθούν τη ροτατική θέση και την κίνηση μέσα στο σύστημα σάρωσης. Βοηθούν στη διατήρηση της ακρίβειας μέτρησης διασφαλίζοντας ότι τα στοιχεία σάρωσης λειτουργούν στη σωστή γωνία και θέση κατά τη διάρκεια της διαδικασίας επιθεώρησης.

Γραμμικοί CCD Αισθητήρες

Πολλά συστήματα οπτικής ανίχνευσης χρησιμοποιούν γραμμικούς αισθητήρες CCD (Charge-Coupled Device) για να καταγράφουν πληροφορίες εικόνας γραμμή προς γραμμή. Καθώς είτε το αντικείμενο είτε το σύστημα σάρωσης κινείται, οι διαδοχικές γραμμές εικόνας συλλέγονται και συνδυάζονται για να δημιουργήσουν μια πλήρη εικόνα. Αυτή η προσέγγιση χρησιμοποιείται συχνά σε εφαρμογές ταχείας επιθεώρησης και σάρωσης επιφανειών.

Οδηγοί Αισθητήρων και Ηλεκτρονικά Κυκλώματα Ελέγχου

Οι οδηγοί αισθητήρων και η ελέγχου ηλεκτρονικά ρυθμίζουν τη λειτουργία των αισθητήρων εικόνας, των λέιζερ, των συσκευών σάρωσης και των διεπαφών επικοινωνίας. Διαχειρίζονται τον χρονισμό σήματος, συντονίζουν την απόκτηση δεδομένων και διασφαλίζουν σταθερή απόδοση του συστήματος κατά τη διάρκεια της συνεχούς λειτουργίας.

Σημασία των Οπτικών Αισθητήρων στην Όραση Μηχανών

Οι οπτικοί αισθητήρες είναι ένα θεμελιώδες μέρος των συστημάτων όρασης μηχανών επειδή παρέχουν τα δεδομένα εικόνας που απαιτούνται για όλες τις επόμενες διαδικασίες ανάλυσης και λήψης αποφάσεων. Χωρίς ακριβή απόκτηση εικόνας, η αξιόπιστη μέτρηση και επιθεώρηση δεν είναι δυνατή.

Συνδυάζοντας οπτική τεχνολογία, ηλεκτρονικά κυκλώματα, συσκευές ανίχνευσης εικόνας, μηχανισμούς σάρωσης και λειτουργίες επεξεργασίας, οι οπτικοί αισθητήρες μπορούν να καταγράφουν λεπτομερείς πληροφορίες σχετικά με αντικείμενα γρήγορα και με συνέπεια. Αυτή η ικανότητα τους καθιστά απαραίτητους για εφαρμογές όπως η ποιοτική επιθεώρηση, η καθοδήγηση ρομπότ, η διαστασιολογική μέτρηση, η αναγνώριση αντικειμένων, η αυτοματοποιημένη συναρμολόγηση και ο έλεγχος βιομηχανικών διαδικασιών.

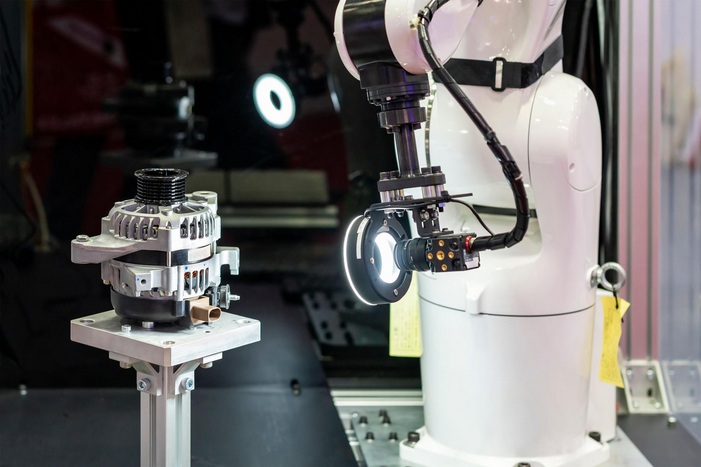

Υλοποίηση Οπτικών Αισθητήρων

Οι οπτικοί αισθητήρες είναι συσκευές επιθεώρησης χωρίς επαφή που συνδυάζουν υλικό απεικόνισης, οπτικά εξαρτήματα, ηλεκτρονικά κυκλώματα και τεχνολογία επεξεργασίας εικόνας σε ένα ενιαίο σύστημα. Σε αντίθεση με τα εργαλεία μέτρησης που βασίζονται σε επαφή, οι οπτικοί αισθητήρες δεν χρειάζεται να αγγίξουν το αντικείμενο που επιθεωρείται. Οι πληροφορίες συλλέγονται με την καταγραφή και ανάλυση του φωτός που ανακλάται από την επιφάνεια του αντικειμένου.

Αυτή η προσέγγιση χωρίς επαφή είναι ιδιαίτερα πολύτιμη σε αυτοματοποιημένα περιβάλλοντα παραγωγής. Τα προϊόντα μπορούν να συνεχίσουν να κινούνται κατά μήκος ενός ιμάντα μεταφοράς, να περιστρέφονται σε μία διάταξη, ή να χειρίζονται από ένα ρομπότ ενώ οι μετρήσεις και οι επιθεωρήσεις πραγματοποιούνται. Δεδομένου ότι δεν απαιτείται φυσική επαφή, δεν υπάρχει κίνδυνος γρατσουνισμάτων ευαίσθητων επιφανειών, παραμόρφωσης μαλακών υλικών ή διακοπής της διαδικασίας παραγωγής.

Σε ρομποτικές εφαρμογές, οι οπτικοί αισθητήρες παρέχουν τις πληροφορίες που απαιτούνται για τον εντοπισμό αντικειμένων, την επαλήθευση θέσεων, τη μέτρηση διαστάσεων, την αναγνώριση χαρακτηριστικών και την καθοδήγηση αυτοματοποιημένων κινήσεων. Για να επιτευχθούν αυτές οι εργασίες, τα συστήματα ρομποτικής όρασης βασίζονται συνήθως σε τρεις κύριες προσεγγίσεις μέτρησης: επεξεργασία εικόνας φωτεινότητας, επεξεργασία δυαδικής εικόνας, και μέτρηση βασισμένη στην απόσταση.

Επεξεργασία εικόνας φωτεινότητας: Χρησιμοποιώντας την ένταση φωτός για να εξάγουμε χαρακτηριστικά αντικειμένων

Η επεξεργασία εικόνας φωτεινότητας είναι μία από τις πιο ευρέως χρησιμοποιούμενες μεθόδους σε συστήματα μηχανικής όρασης. Η διαδικασία αρχίζει όταν μία κάμερα καταγράφει μια εικόνα του στόχου υπό ελεγχόμενες συνθήκες φωτισμού.

Κάθε περιοχή της εικόνας περιέχει μια τιμή φωτεινότητας που αντιστοιχεί στην ποσότητα του ανακλώμενου φωτός που φτάνει στον αισθητήρα εικόνας. Οι λείες επιφάνειες, οι εκτυπωμένες σημάνσεις, οι ακμές, οι τρύπες, οι γρατσουνιές και άλλα χαρακτηριστικά συχνά ανακλούν το φως διαφορετικά, δημιουργώντας παραλλαγές στην φωτεινότητα σε ολόκληρη την εικόνα.

Μετά την απόκτηση εικόνας, η κάμερα μετατρέπει την οπτική εικόνα σε ψηφιακά δεδομένα pixel. Κάθε pixel αποθηκεύει μία αριθμητική τιμή φωτεινότητας, επιτρέποντας στο σύστημα να αναλύσει την εικόνα μαθηματικά. Το λογισμικό επεξεργασίας εικόνας στη συνέχεια εξετάζει αυτές τις τιμές για να προσδιορίσει σημαντικά οπτικά χαρακτηριστικά.

Κατά τη διάρκεια της ανάλυσης, το σύστημα μπορεί να εντοπίσει ακμές, γωνίες, ευθείες, καμπύλες, μοτίβα, εκτυπωμένους χαρακτήρες, ελαττώματα επιφανείας και όρια αντικειμένων. Για παράδειγμα, όταν επιθεωρείται ένα μηχανικό εξάρτημα, οι αλλαγές φωτεινότητας μπορεί να αποκαλύψουν το περίγραμμα μιας τρύπας, την ακμή μιας κατεργασμένης επιφάνειας ή την τοποθεσία μιας εγχάρακτης σήμανσης.

Επειδή μια εικόνα σε αποχρώσεις του γκρίζου μπορεί να περιέχει μεγάλο όγκο δεδομένων, η επεξεργασία κάθε επιπέδου φωτεινότητας μπορεί να απαιτήσει σημαντικούς υπολογιστικούς πόρους. Σε βιομηχανικές εφαρμογές υψηλής ταχύτητας, συχνά χρησιμοποιούνται επιπλέον τεχνικές επεξεργασίας για τη μείωση του υπολογιστικού φορτίου και την αύξηση της ταχύτητας επιθεώρησης.

Επεξεργασία δυαδικής εικόνας: Απλοποιώντας εικόνες για ταχύτερη ανάλυση

Η επεξεργασία δυαδικής εικόνας χρησιμοποιείται συχνά όταν ο στόχος είναι να διαχωρίσει ένα αντικείμενο από το φόντο του γρήγορα και αποτελεσματικά.

Η διαδικασία αρχίζει με τη μετατροπή μιας εικόνας σε αποχρώσεις του γκρίζου σε μία δυαδική εικόνα, όπου κάθε pixel αποδίδεται μία από τις μόνο δύο δυνατές τιμές. Τα pixels ταξινομούνται ως μαύρα ή λευκά με βάση ένα επιλεγμένο κατώφλι φωτεινότητας. Οι περιοχές που είναι φωτεινότερες από το κατώφλι αποδίδονται σε μία τιμή, ενώ οι πιο σκοτεινές περιοχές αποδίδονται στην άλλη.

Αυτή η μετατροπή απλοποιεί δραματικά την εικόνα. Αντί να αναλύει εκατοντάδες επίπεδα φωτεινότητας, το σύστημα χρειάζεται μόνο να διακρίνει δύο περιοχές. Ως αποτέλεσμα, οι υπολογισμοί γίνονται πιο γρήγοροι και τα χαρακτηριστικά του αντικειμένου αναγνωρίζονται πιο εύκολα.

Αφού το αντικείμενο έχει διαχωριστεί από το φόντο, το σύστημα μπορεί να εκτελέσει επιπλέον μετρήσεις. Μπορεί να υπολογίσει την περιοχή, το πλάτος, το ύψος, την περιφέρεια, τον προσανατολισμό, την κεντρική θέση ή το γεωμετρικό σχήμα του αντικειμένου. Μπορεί επίσης να μετρήσει αντικείμενα, να επαληθεύσει την παρουσία ή την απουσία τους, και να ανιχνεύσει ελλείποντα εξαρτήματα.

Για παράδειγμα, σε μια γραμμή συναρμολόγησης, η επεξεργασία δυαδικής εικόνας μπορεί γρήγορα να προσδιορίσει εάν ένα εξάρτημα είναι παρόν στη σωστή τοποθεσία πριν ξεκινήσει το επόμενο βήμα παραγωγής. Λόγω της ταχύτητας και της απλότητάς της, αυτή η μέθοδος χρησιμοποιείται ευρέως σε εφαρμογές επιθεώρησης υψηλού όγκου και αυτοματοποιημένης ταξινόμησης.

Μέτρηση βασισμένη στην απόσταση: Μετρώντας θέση και σχήμα σε τρεις διαστάσεις

Ορισμένες εφαρμογές απαιτούν περισσότερα από μια δισδιάστατη εικόνα. Σε αυτές τις περιπτώσεις, το σύστημα πρέπει να προσδιορίσει πόσο μακριά βρίσκεται ένα αντικείμενο από τον αισθητήρα και να μετρήσει το τρισδιάστατο σχήμα του. Οι μέθοδοι μέτρησης βασισμένες στην απόσταση έχουν σχεδιαστεί για αυτόν τον σκοπό.

Η διαδικασία περιλαμβάνει τη συλλογή πληροφοριών σχετικά με τη φυσική απόσταση μεταξύ του αισθητήρα και διαφόρων σημείων στην επιφάνεια του αντικειμένου. Χρησιμοποιώντας αυτές τις πληροφορίες, το σύστημα μπορεί να υπολογίσει το ύψος, το βάθος, το περίγραμμα, την προσανατολισμό και τη χωρική θέση.

Μια κοινή προσέγγιση είναι η τριγωνομετρική μέτρηση. Σε αυτή τη μέθοδο, μια δέσμη λέιζερ ή ένα δομημένο μοτίβο φωτός προβάλλεται στην επιφάνεια του αντικειμένου. Το ανακλώμενο φως παρατηρείται από διαφορετική γωνία από μια κάμερα ή αισθητήρα. Αναλύοντας τη γεωμετρική σχέση μεταξύ της πηγής φωτός, του αντικειμένου και της κάμερας, το σύστημα υπολογίζει την απόσταση σε συγκεκριμένα σημεία της επιφάνειας.

Μια άλλη ευρέως χρησιμοποιούμενη προσέγγιση είναι η στερεοσκοπική όραση. Αυτή η τεχνική χρησιμοποιεί δύο κάμερες τοποθετημένες σε διαφορετικά σημεία, παρόμοια με το πώς μπορεί να εκτιμηθεί το βάθος από δύο διαφορετικές γωνίες θέασης. Και οι δύο κάμερες καταγράφουν εικόνες του ίδιου αντικειμένου ταυτόχρονα. Το σύστημα συγκρίνει τα αντίστοιχα χαρακτηριστικά της εικόνας και υπολογίζει πληροφορίες βάθους από τις διαφορές μεταξύ των δύο απόψεων.

Η μέτρηση που βασίζεται στην απόσταση επιτρέπει στους οπτικούς αισθητήρες να παράγουν τρισδιάστατα δεδομένα, καθιστώντας δυνατό τον έλεγχο περίπλοκων σχημάτων, τη μέτρηση προφίλ αντικειμένων, την εκτίμηση όγκου και τον καθορισμό ακριβών θέσεων αντικειμένων.

Αυτές οι δυνατότητες είναι ιδιαίτερα σημαντικές σε εφαρμογές όπως η ρομποτική συλλογή, η αυτοματοποιημένη συναρμολόγηση, η παλετοποίηση, η συλλογή αντικειμένων από κάδους, η διαστασιολογική επιθεώρηση και ο ποιοτικός έλεγχος 3D.

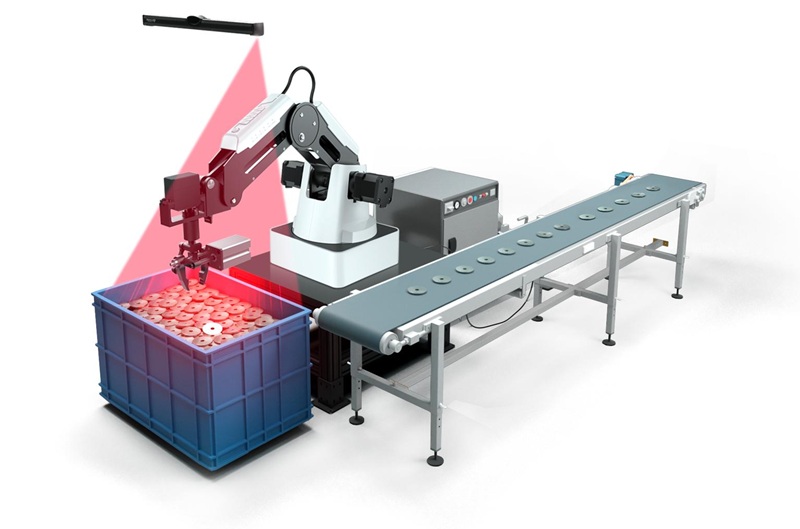

Υποστήριξη Ανίχνευσης Αντικειμένων και Ρομποτικής καθοδήγησης

Οι τρεις προσεγγίσεις μέτρησης χρησιμοποιούνται συχνά μαζί εντός ενός ενιαίου συστήματος όρασης. Μια εικόνα φωτεινότητας μπορεί να χρησιμοποιηθεί για την ταυτοποίηση χαρακτηριστικών της επιφάνειας, η δυαδική επεξεργασία μπορεί να απομονώσει το αντικείμενο από το φόντο του, και η μέτρηση απόστασης μπορεί να παρέχει δεδομένα τρισδιάστατης θέσης.

Συνδυάζοντας αυτές τις τεχνικές, οι οπτικοί αισθητήρες μπορούν να εκτελούν ένα ευρύ φάσμα βιομηχανικών εργασιών. Μπορούν να ανιχνεύουν αντικείμενα, να μετρούν διαστάσεις, να αναγνωρίζουν σχήματα, να παρακολουθούν κίνηση, να επαληθεύουν την ποιότητα συναρμολόγησης, να καθορίζουν τον προσανατολισμό των αντικειμένων και να παρέχουν πληροφορίες θέσης για ρομποτικά συστήματα.

Ως αποτέλεσμα, οι οπτικοί αισθητήρες έχουν γίνει ουσιώδη στοιχεία στη σύγχρονη αυτοματοποίηση. Η ικανότητά τους να συλλέγουν ακριβείς οπτικές πληροφορίες χωρίς φυσική επαφή επιτρέπει ταχύτερες επιθεωρήσεις, πιο αξιόπιστες μετρήσεις, βελτιωμένο έλεγχο διαδικασιών και ακριβή ρομποτική καθοδήγηση σε ένα ευρύ φάσμα εφαρμογών κατασκευής και βιομηχανίας.

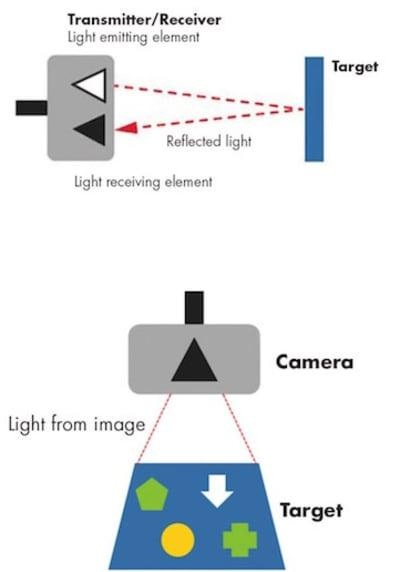

Σύγκριση Φωτοηλεκτρικών Αισθητήρων και Οπτικών Αισθητήρων

Κατανόηση της Διαφοράς Μεταξύ των Δύο Τεχνολογιών

Οι φωτοηλεκτρικοί αισθητήρες και οι οπτικοί αισθητήρες χρησιμοποιούνται και οι δύο για την ανίχνευση και παρακολούθηση αντικειμένων σε αυτοματοποιημένα συστήματα, αλλά διαφέρουν σημαντικά στην ποσότητα πληροφοριών που μπορούν να συλλέξουν και να επεξεργαστούν.

Ένας φωτοηλεκτρικός αισθητήρας έχει σχεδιαστεί κυρίως για να προσδιορίζει εάν ένα αντικείμενο είναι παρόν ή απόν σε μια συγκεκριμένη τοποθεσία. Η λειτουργία του είναι σχετικά απλή. Μια δέσμη φωτός εκπέμπεται προς μια περιοχή στόχο και ο αισθητήρας παρακολουθεί αν αυτή η δέσμη ανακλάται, διακόπτεται ή λαμβάνεται. Με βάση αυτό το σήμα, το σύστημα προσδιορίζει αν ένα αντικείμενο έχει εισέλθει στη ζώνη ανίχνευσης.

Αυτή η μέθοδος είναι αποτελεσματική για βασικές εργασίες ανίχνευσης, όπως η μέτρηση προϊόντων σε μια ταινία μεταφοράς, η ανίχνευση της άφιξης ενός πακέτου, η επιβεβαίωση της παρουσίας ενός στοιχείου ή η ενεργοποίηση του επόμενου βήματος σε μια διαδικασία παραγωγής. Ωστόσο, οι πληροφορίες που παρέχονται είναι γενικά περιορισμένες σε ένα απλό αποτέλεσμα ανίχνευσης.

Οι οπτικοί αισθητήρες λειτουργούν σε πολύ υψηλότερο επίπεδο επιθεώρησης. Αντί να βασίζονται σε ένα μόνο σήμα φωτός, καταγράφουν μια ολοκληρωμένη εικόνα του αντικειμένου και αναλύουν πολλά οπτικά χαρακτηριστικά ταυτόχρονα. Αυτό επιτρέπει στο σύστημα να συλλέγει λεπτομερείς πληροφορίες σχετικά με το αντικείμενο αντί να επιβεβαιώνει απλώς την παρουσία του.

Δυνατότητες Επιθεώρησης

Η μεγαλύτερη διαφορά μεταξύ φωτοηλεκτρικών αισθητήρων και οπτικών αισθητήρων είναι η ποσότητα πληροφοριών που μπορεί να εξαχθεί κατά την επιθεώρηση.

Ένας φωτοηλεκτρικός αισθητήρας μπορεί συνήθως να απαντήσει σε μια βασική ερώτηση όπως αν ένα αντικείμενο είναι παρόν, απόν ή τοποθετημένο εντός μιας ζώνης ανίχνευσης. Ενώ αυτό είναι επαρκές για πολλές απλές αυτοματοποιημένες εργασίες, δεν παρέχει πληροφορίες σχετικά με την κατάσταση ή τα χαρακτηριστικά του αντικειμένου.

Ένας οπτικός αισθητήρας μπορεί να πραγματοποιήσει πολύ πιο ολοκληρωμένες επιθεωρήσεις. Αφού καταγράψει μια εικόνα, το σύστημα μπορεί να αναλύσει το σχήμα, το μέγεθος, τη θέση, τον προσανατολισμό, το χρώμα, την κατάσταση επιφάνειας, τις σημάνσεις, τα μοτίβα, τις διαστάσεις και τα χαρακτηριστικά συναρμολόγησης μέσα στον ίδιο κύκλο επιθεώρησης.

Για παράδειγμα, σκεφτείτε ένα προϊόν που κινείται κατά μήκος μιας ταινίας μεταφοράς. Ένας φωτοηλεκτρικός αισθητήρας μπορεί μόνο να επιβεβαιώσει ότι το προϊόν έχει φτάσει στη σταθμό επιθεώρησης. Ένας οπτικός αισθητήρας μπορεί να καθορίσει εάν το προϊόν είναι το σωστό μοντέλο, να επαληθεύσει τις διαστάσεις του, να ελέγξει τη θέση των ετικετών, να επιβεβαιώσει την κατάλληλη συναρμολόγηση, να ανιχνεύσει επιφανειακά ελαττώματα και να μετρήσει τη θέση του για ρομποτική χειριστική.

Επειδή πολλές επιθεωρήσεις μπορούν να εκτελούνται από μία μόνο εικόνα, οι οπτικοί αισθητήρες παρέχουν σημαντικά περισσότερη δυνατότητα επιθεώρησης μέσα σε ένα μόνο σύστημα.

Μείωση Απαιτήσεων Υλικού

Σε παραδοσιακά αυτοματοποιημένα συστήματα, απαιτούνταν συχνά πολλοί φωτοηλεκτρικοί αισθητήρες για την εκτέλεση μιας σειράς εργασιών επιθεώρησης.

Για παράδειγμα, ένας αισθητήρας μπορεί να ανιχνεύσει την παρουσία προϊόντος, ένας άλλος μπορεί να επαληθεύσει το ύψος, ένας τρίτος μπορεί να επιβεβαιώσει τον προσανατολισμό και πρόσθετοι αισθητήρες μπορεί να εγκατασταθούν για να ελέγξουν τη θέση ή να μετρήσουν τα προϊόντα. Καθώς οι απαιτήσεις επιθεώρησης αυξάνονταν, αυξανόταν συχνά και ο αριθμός των αισθητήρων, των βάσεων στήριξης, των καλωδίων και των σημείων ρύθμισης.

Οι οπτικοί αισθητήρες μπορούν συχνά να αντικαταστήσουν πολλές από αυτές τις μεμονωμένες συσκευές. Μία μόνο εικόνα κάμερας περιέχει μία μεγάλη ποσότητα πληροφοριών που μπορούν να αναλυθούν ταυτόχρονα. Αντί να εγκατασταθούν πολλές ξεχωριστές συσκευές ανίχνευσης, ένας μόνο οπτικός αισθητήρας μπορεί να εκτελέσει πολλές λειτουργίες επιθεώρησης μέσα σε ένα ενσωματωμένο σύστημα.

Αυτή η μείωση του υλικού μπορεί να απλοποιήσει το σχεδιασμό του συστήματος, να μειώσει την πολυπλοκότητα της καλωδίωσης, να ελαχιστοποιήσει τον χώρο εγκατάστασης και να μειώσει τις απαιτήσεις συντήρησης.

Προσαρμοστικότητα σε Αλλαγές Θέσης και Προσανατολισμού

Ένα από τα πιο σημαντικά πλεονεκτήματα των οπτικών αισθητήρων είναι η ικανότητά τους να διαχειρίζονται παραλλαγές στη θέση και στον προσανατολισμό των αντικειμένων.

Σε πολλές εφαρμογές φωτοηλεκτρικής ανίχνευσης, τα αντικείμενα πρέπει να περάσουν από μία συγκεκριμένη τοποθεσία με συνεπή ευθυγράμμιση. Εάν η θέση του αντικειμένου μετατοπιστεί πέρα από το εύρος ανίχνευσης του αισθητήρα, μπορεί να προκύψουν λανθασμένες αναγνώσεις. Για να αποφευχθεί αυτό το πρόβλημα, οι κατασκευαστές συχνά χρησιμοποιούν οδηγούς, στήριγμα, μηχανισμούς τοποθέτησης ή πρόσθετους αισθητήρες για να διατηρήσουν τη συνεπή τοποθέτηση του αντικειμένου.

Οι οπτικοί αισθητήρες παρέχουν μεγαλύτερη ευελιξία επειδή επιθεωρούν μία πλήρη εικόνα αντί να βασίζονται σε ένα μόνο σημείο ανίχνευσης. Όταν ένα αντικείμενο μετακινείται ελαφρώς μέσα στο οπτικό πεδίο της κάμερας, οι αλγόριθμοι επεξεργασίας εικόνας μπορούν συχνά να εντοπίσουν το αντικείμενο και να συνεχίσουν τη διαδικασία επιθεώρησης.

Για παράδειγμα, εάν ένα πακέτο φτάσει ελαφρώς εκτός θέσης από αυτήν που αναμενόταν, ο οπτικός αισθητήρας μπορεί να εντοπίσει το πακέτο μέσα στην εικόνα, να προσδιορίσει την πραγματική του τοποθεσία και να εκτελέσει τις απαιτούμενες μετρήσεις χρησιμοποιώντας αυτή την ενημερωμένη θέση. Αυτή η ικανότητα μειώνει την εξάρτηση από ιδιαίτερα ακριβή μηχανικά συστήματα τοποθέτησης.

Ως αποτέλεσμα, οι οπτικοί αισθητήρες είναι ιδιαίτερα πολύτιμοι σε εφαρμογές όπου τα προϊόντα μπορεί να φτάσουν με μικρές παραλλαγές στη θέση, στην περιστροφή ή στον προσανατολισμό.

Ευελιξία Λογισμικού και Αλλαγές Προϊόντων

Ένα άλλο σημαντικό πλεονέκτημα των οπτικών αισθητήρων είναι η ευελιξία τους που βασίζεται σε λογισμικό.

Σε πολλά φωτοηλεκτρικά συστήματα, οι αλλαγές στις απαιτήσεις παραγωγής μπορεί να απαιτούν φυσικές τροποποιήσεις. Νέοι αισθητήρες μπορεί να χρειαστεί να εγκατασταθούν, οι θέσεις στήριξης μπορεί να χρειάζονται ρύθμιση ή οι ρυθμίσεις ανίχνευσης μπορεί να χρειάζονται επανακαλιμπράρισμα. Αυτές οι αλλαγές μπορούν να αυξήσουν τον χρόνο εγκατάστασης και την πολυπλοκότητα του συστήματος.

Οι οπτικοί αισθητήρες μπορούν συχνά να προσαρμοστούν μέσω παραμετροποίησης λογισμικού. Οι παράμετροι επιθεώρησης, τα όρια μέτρησης, τα πρότυπα αναφοράς και τα κριτήρια αποδοχής μπορούν να ενημερωθούν χωρίς σημαντικές αλλαγές στο υλικό.

Για παράδειγμα, μία γραμμή παραγωγής μπορεί να παράγει αρκετά μοντέλα προϊόντων που διαφέρουν σε μέγεθος, σχήμα, σχεδίαση ετικέτας ή διάταξη εξαρτημάτων. Αντί να αντικατασταθούν οι αισθητήρες ή να ανασχεδιαστεί ο σταθμός επιθεώρησης, οι χειριστές μπορούν να επιλέξουν ένα διαφορετικό πρόγραμμα επιθεώρησης ή να φορτώσουν μια νέα συνταγή προϊόντος. Ο οπτικός αισθητήρας εφαρμόζει στη συνέχεια τους κατάλληλους κανόνες επιθεώρησης για αυτό το προϊόν.

Αυτή η ευελιξία καθιστά τους οπτικούς αισθητήρες κατάλληλους για παραγωγή υψηλής ποικιλίας, συχνές αλλαγές προϊόντων, εξατομικευμένη παραγωγή και σύγχρονα αυτοματοποιημένα συστήματα παραγωγής.

Περίληψη Κύριων Πλεονεκτημάτων

Ενώ οι φωτοηλεκτρικοί αισθητήρες παραμένουν εξαιρετικά αποτελεσματικοί για απλές εργασίες ανίχνευσης, οι οπτικοί αισθητήρες παρέχουν ένα πολύ ευρύτερο εύρος δυνατοτήτων επιθεώρησης.

Καταγράφοντας και αναλύοντας εικόνες, οι οπτικοί αισθητήρες μπορούν να αξιολογήσουν πολλές χαρακτηριστικές παραμέτρους προϊόντος ταυτόχρονα, μειώνοντας την ανάγκη για πολυάριθμες μεμονωμένες συσκευές ανίχνευσης. Μπορούν να προσαρμοστούν σε παραλλαγές στην τοποθέτηση των αντικειμένων, να υποστηρίξουν γρήγορες αλλαγές προϊόντων μέσω ρυθμίσεων λογισμικού και να εκτελέσουν λεπτομερείς επιθεωρήσεις που υπερβαίνουν κατά πολύ την απλή ανίχνευση παρουσίας.

Για αυτούς τους λόγους, οι οπτικοί αισθητήρες έχουν γίνει μια ολοένα και πιο σημαντική τεχνολογία στη ρομποτική, την αυτοματοποιημένη επιθεώρηση, τον έλεγχο ποιότητας, τα συστήματα συσκευασίας, τις λειτουργίες συναρμολόγησης και τα προηγμένα περιβάλλοντα παραγωγής, όπου η ευελιξία, η ακρίβεια και η πλούσια σε πληροφορίες επιθεώρηση είναι απαραίτητα.

Εφαρμογές Μηχανικής Όρασης και Οπτικών Αισθητήρων

Η μηχανική όραση και οι οπτικοί αισθητήρες χρησιμοποιούνται σε εφαρμογές όπου πρέπει να ανιχνεύονται, να αναγνωρίζονται, να μετριούνται, να επιθεωρούνται, να ταξινομούνται, να τοποθετούνται ή να παρακολουθούνται αντικείμενα. Με την καταγραφή εικόνων και την αυτόματη ανάλυσή τους, αυτά τα συστήματα μπορούν να εκτελούν εργασίες επιθεώρησης και μέτρησης με ταχύτητα και επίπεδο συνέπειας που είναι δύσκολο να επιτευχθεί με τη χειροκίνητη μέθοδο.

Η τυπική διαδικασία ξεκινά με την απόκτηση εικόνας. Οι κάμερες καταγράφουν εικόνες του στόχου και το λογισμικό επεξεργασίας εικόνας εξάγει σημαντικές οπτικές πληροφορίες. Στη συνέχεια, το σύστημα συγκρίνει τα συλλεγόμενα δεδομένα με προ definidos πρότυπα, εικόνες αναφοράς ή κριτήρια μέτρησης. Με βάση τα αποτελέσματα, μπορεί να δημιουργήσει αποφάσεις επιθεώρησης, να παρέχει δεδομένα μέτρησης, να ενεργοποιήσει συναγερμούς, να καθοδηγήσει ρομπότ ή να ελέγξει εξοπλισμό παραγωγής.

Επειδή η μηχανική όραση λειτουργεί χωρίς σωματική επαφή, είναι κατάλληλη για εφαρμογές που περιλαμβάνουν εύθραυστα προϊόντα, γραμμές παραγωγής υψηλής ταχύτητας, επικίνδυνες συνθήκες και εργασίες ακριβούς μέτρησης. Ο συνδυασμός ταχύτητας, ακρίβειας, επαναληψιμότητας και ικανότητας αυτοματοποίησης έχει οδηγήσει σε ευρεία υιοθέτηση σε πολλές βιομηχανίες.

Γεωργία

Η γεωργία είναι μία από τις αναπτυσσόμενες εφαρμογές της μηχανικής όρασης. Οι σύγχρονες γεωργικές δραστηριότητες βασίζονται ολοένα και περισσότερο σε οπτικά συστήματα αισθητήρων για να βελτιώσουν την ποιότητα των προϊόντων, να μειώσουν τις απαιτήσεις εργασίας και να υποστηρίξουν τη λήψη αποφάσεων βάσει δεδομένων.

Η μηχανική όραση χρησιμοποιείται συνήθως για:

• Επιθεώρηση ποιότητας φρούτων

• Αξιολόγηση ωρίμανσης φρούτων

• Παρακολούθηση ανάπτυξης καλλιεργειών

• Ανίχνευση ζιζανίων

Σε λειτουργίες βαθμολόγησης φρούτων, τα προϊόντα κινούνται κατά μήκος μιας ταινίας μεταφοράς ενώ πολλές κάμερες καταγράφουν εικόνες από διαφορετικές γωνίες. Αυτή η προσέγγιση επιθεώρησης πολλαπλών θεάσεων επιτρέπει στο σύστημα να εξετάσει μεγαλύτερο τμήμα της επιφάνειας του φρούτου κατά τη διάρκεια ενός μόνο κύκλου επιθεώρησης.

Για παράδειγμα, σε ένα σύστημα διαλογής μήλων, οι κάμερες καταγράφουν εικόνες καθώς τα μήλα περιστρέφονται ή κινούνται μέσω του σταθμού επιθεώρησης. Το λογισμικό αναλύει το χρώμα της επιφάνειας, το σχήμα, το μέγεθος, τους θρόισους, τις ατέλειες, τις ρωγμές και άλλα ορατά ελαττώματα. Με βάση τα καθορισμένα πρότυπα βαθμολόγησης, κάθε μήλο τοποθετείται αυτόματα στην κατάλληλη κατηγορία ποιότητας.

Η μηχανική όραση μπορεί επίσης να υποστηρίξει τη διαχείριση καλλιεργειών. Οι εικόνες που συλλέγονται από κάμερες τοποθετημένες σε τρακτέρ, drones ή συστήματα παρακολούθησης πεδίου μπορούν να χρησιμοποιηθούν για την αξιολόγηση της ανάπτυξης καλλιεργειών, την αναγνώριση άρρωστων φυτών, την εκτίμηση επιπέδων ωριμότητας και τον εντοπισμό ζιζανίων εντός καλλιεργήσιμων περιοχών.

Παρά αυτά τα πλεονεκτήματα, οι γεωργικές εφαρμογές παρουσιάζουν μοναδικές προκλήσεις. Οι εξωτερικές συνθήκες συχνά περιλαμβάνουν μεταβαλλόμενες συνθήκες φωτός, σκιές, καιρικές παραλλαγές, πολύπλοκα υπόβαθρα, σκόνη και φυσικές διαφορές μεταξύ φυτών. Αυτοί οι παράγοντες μπορούν να επηρεάσουν την ποιότητα εικόνας και την ακρίβεια επιθεώρησης. Ως αποτέλεσμα, η συνεχιζόμενη έρευνα συνεχίζεται για να βελτιώσει την αξιοπιστία και την ανθεκτικότητα των συστημάτων μηχανικής όρασης υπό πραγματικές συνθήκες πεδίου.

Βιομηχανική Παραγωγή

Η βιομηχανική παραγωγή είναι μία από τις πιο καθιερωμένες και ευρέως υιοθετημένες περιοχές της μηχανικής όρασης.

Σε βιομηχανικά περιβάλλοντα, τα προϊόντα διέρχονται από πολλαπλά στάδια παραγωγής και πρέπει να επιθεωρούνται επανειλημμένα για να εξασφαλιστεί η ποιότητα και η συνέπεια. Η χειροκίνητη επιθεώρηση μπορεί να γίνει δύσκολη όταν τα προϊόντα είναι μικρά, οι ταχύτητες παραγωγής είναι υψηλές ή τα κριτήρια επιθεώρησης είναι πολύπλοκα. Η μηχανική όραση αντιμετωπίζει αυτές τις προκλήσεις εκτελώντας επιθεωρήσεις αυτόματα και με συνέπεια καθ' όλη τη διαδικασία παραγωγής.

Η μηχανική όραση χρησιμοποιείται ευρέως για:

• Αναγνώριση προϊόντων

• Επιθεώρηση ετικετών

• Ανίχνευση ελαττωμάτων PCB

• Επιθεώρηση συσκευασίας

• Επιθεώρηση αυτοκινητοβιομηχανικών εξαρτημάτων

• Επιθεώρηση ημιαγωγών

• Παρακολούθηση παραγωγής τροφίμων

Για την αναγνώριση προϊόντων, το σύστημα μπορεί να διαβάσει γραμμωτούς κωδικούς, κωδικούς QR, σειριακούς αριθμούς και εκτυπωμένα χαρακτήρες για να επαληθεύσει τις πληροφορίες του προϊόντος. Κατά την επιθεώρηση ετικετών, οι κάμερες ελέγχουν εάν οι ετικέτες είναι παρούσες, σωστά τοποθετημένες και σωστά εκτυπωμένες.

Στην κατασκευή εκτυπωμένων κυκλωμάτων (PCB), η μηχανική όραση επιθεωρεί τις συγκολλήσεις, την τοποθέτηση εξαρτημάτων, τις διαδρομές αγωγών και την ακρίβεια συναρμολόγησης. Μικρές ατέλειες που μπορεί να είναι δύσκολο να αναγνωριστούν μέσω χειροκίνητης επιθεώρησης μπορούν συχνά να εντοπιστούν γρήγορα μέσω αυτοματοποιημένης ανάλυσης εικόνας.

Οι εφαρμογές συσκευασίας χρησιμοποιούν τη μηχανική όραση για να επαληθεύσουν την ακεραιότητα της συσκευασίας, να επιβεβαιώσουν τους αριθμούς προϊόντων, να επιθεωρήσουν τις σφραγίδες, να ελέγξουν τα επίπεδα πληρότητας και να διασφαλίσουν ότι οι πληροφορίες συσκευασίας είναι σωστές. Στην παραγωγή αυτοκινήτων και ημιαγωγών, η μηχανική όραση εκτελεί εξαιρετικά ακριβείς διαστάσεις μετρήσεων και επιθεωρήσεις ελαττωμάτων για να διατηρήσει αυστηρές προδιαγραφές ποιότητας.

Σε περιβάλλοντα παραγωγής τροφίμων, οι οπτικοί αισθητήρες παρακολουθούν την εμφάνιση των προϊόντων, την ομοιογένεια χρώματος, το μέγεθος, το σχήμα και την ποιότητα συσκευασίας ενώ υποστηρίζουν τις φασματικές γραμμές παραγωγής.

Αυτές οι δυνατότητες βοηθούν στη βελτίωση του ελέγχου ποιότητας, της αποδοτικότητας παραγωγής, της ιχνηλασιμότητας, της συνέπειας της διαδικασίας και της ευελιξίας στην παραγωγή.

Επεξεργασία Μετάλλων

Η μηχανική όραση χρησιμοποιείται επίσης στην επεξεργασία μετάλλων και στην παρακολούθηση του αφρού, όπου οι οπτικές πληροφορίες μπορούν να προσφέρουν πολύτιρες γνώσεις σχετικά με την απόδοση της διαδικασίας.

Σε συστήματα αφρού, οι φυσαλίδες σχηματίζονται στην επιφάνεια των δεξαμενών διαχωρισμού μετάλλων. Το μέγεθος, το σχήμα, το χρώμα, η πυκνότητα και η κίνηση αυτών των φυσαλίδων συχνά αντικατοπτρίζουν την αποτελεσματικότητα της διαδικασίας διαχωρισμού.

Οι κάμερες καταγράφουν συνεχώς εικόνες της επιφάνειας αφρού ενώ το λογισμικό επεξεργασίας εικόνας αναλύει τα χαρακτηριστικά των φυσαλίδων. Τα συλλεγμένα δεδομένα βοηθούν τους χειριστές να αξιολογήσουν τις συνθήκες της διαδικασίας και να καθορίσουν αν είναι απαραίτητες ρυθμίσεις.

Παρακολουθώντας τη δομή των φυσαλίδων, την κατανομή των χρωμάτων, την υφή της επιφάνειας και τα μοτίβα κίνησης, τα συστήματα μηχανικής όρασης μπορούν να υποστηρίξουν καλύτερο έλεγχο διεργασιών, να βελτιώσουν τα ποσοστά ανάκτησης μετάλλων και να αυξήσουν την επιχειρησιακή αποδοτικότητα.

Μεταφορά και Ασφάλεια

Η μηχανική όραση διαδραματίζει σημαντικό ρόλο στα σύγχρονα συστήματα μεταφοράς και ασφάλειας.

Σε έξυπνα συστήματα μεταφοράς (ITS), οι κάμερες παρακολουθούν συνεχώς τους δρόμους, τις διασταυρώσεις, τους σταθμούς διοδίων και τις λωρίδες κυκλοφορίας. Οι καταγεγραμμένες εικόνες αναλύονται για να αναγνωρίσουν οχήματα, να μετρήσουν τη ροή κυκλοφορίας, να ανιχνεύσουν παραβάσεις λωρίδας, να αναγνωρίσουν πινακίδες κυκλοφορίας και να παρακολουθήσουν τις συνθήκες των δρόμων.

Η τεχνολογία οπτικής αίσθησης χρησιμοποιείται επίσης ευρέως σε συστήματα ασφάλειας και παρακολούθησης. Οι κάμερες παρακολουθούν προστατευόμενες περιοχές και παρέχουν δεδομένα εικόνας για δραστηριότητες όπως ο έλεγχος πρόσβασης, η παρακολούθηση περιμετρίας, η παρακολούθηση αντικειμένων και η ανίχνευση συμβάντων.

Επεξεργαζόμενη μεγάλους όγκους οπτικών πληροφοριών αυτόματα, η μηχανική όραση συμβάλλει στη βελτίωση της επιχειρησιακής αποδοτικότητας και υποστηρίζει ταχύτερες αντιδράσεις σε μεταβαλλόμενες συνθήκες.

Ιατρική Απεικόνιση

Η ιατρική απεικόνιση είναι μια άλλη σημαντική εφαρμογή για την τεχνολογία μηχανικής όρασης.

Τα σύγχρονα συστήματα υγειονομικής περίθαλψης παράγουν μεγάλους αριθμούς ιατρικών εικόνων που απαιτούν προσεκτική ανάλυση. Η μηχανική όραση βοηθά τους ιατρικούς επαγγελματίες ενισχύοντας τις εικόνες, προσδιορίζοντας σημαντικές δομές και υποστηρίζοντας τις διαγνωστικές αξιολογήσεις.

Οι τεχνικές μηχανικής όρασης εφαρμόζονται συνήθως σε:

• εικόνες ακτίνων Χ

• σαρώσεις μαγνητικής τομογραφίας (MRI)

• εικόνες υπολογιστικής τομογραφίας (CT)

Η διαδικασία ανάλυσης συνήθως περιλαμβάνει την ανίχνευση ανατομικών δομών, τη μέτρηση διαστάσεων, την επισήμανση ανωμαλιών και τη σύγκριση χαρακτηριστικών εικόνας με γνωστά ιατρικά πρότυπα. Αυτά τα εργαλεία βοηθούν στη βελτίωση της αποδοτικότητας ερμηνείας εικόνας και υποστηρίζουν πιο ακριβείς κλινικές αξιολογήσεις.

Καθώς οι τεχνολογίες ιατρικής απεικόνισης συνεχίζουν να προοδεύουν, η μηχανική όραση γίνεται ολοένα και πιο σημαντική στην υποστήριξη διαγνωστικών, στο σχεδιασμό θεραπειών και στην έρευνα υγειονομικής περίθαλψης.

Επιστημονική Έρευνα

Η επιστημονική έρευνα απαιτεί συχνά την παρατήρηση και ανάλυση αντικειμένων που είναι πολύ μικρά, πολύ πολλά ή πολύ περίπλοκα για να αξιολογηθούν αποδοτικά μέσω χειροκίνητων μεθόδων. Η μηχανική όραση παρέχει στους ερευνητές αυτοματοποιημένα εργαλεία για την απόκτηση εικόνας, τη μέτρηση και την κατηγοριοποίηση.

Οι εφαρμογές περιλαμβάνουν:

• ανάλυση υλικών

• βιολογική ανάλυση

• χημική ανάλυση

• έρευνα στη ζωή

• μέτρηση και κατηγοριοποίηση κυττάρων αίματος

• ανάλυση χρωμοσωμάτων

• αναγνώριση καρκινικών κυττάρων

Στα βιολογικά εργαστήρια, τα συστήματα μηχανικής όρασης μπορούν να καταγράψουν μικροσκοπικές εικόνες και να αναγνωρίσουν αυτόματα συγκεκριμένα είδη κυττάρων. Κατά την ανάλυση αίματος, το σύστημα μπορεί να μετρήσει τα κύτταρα, να μετρήσει τα χαρακτηριστικά των κυττάρων και να κατηγοριοποιήσει διάφορες κατηγορίες κυττάρων. Στην γενετική και ιατρική έρευνα, οι τεχνικές επεξεργασίας εικόνας βοηθούν στην ανάλυση χρωμοσωμάτων και στην αναγνώριση ανώμαλων κυτταρικών δομών.

Οι ερευνητές χρησιμοποιούν επίσης τη μηχανική όραση για να αναλύσουν τις επιφάνειες υλικών, να παρακολουθήσουν χημικές αντιδράσεις και να συλλέξουν ποσοτικά δεδομένα από πειράματα. Η αυτοματοποιημένη ανάλυση εικόνας βελτιώνει τη συνέπεια των μετρήσεων και επιτρέπει την πιο αποδοτική επεξεργασία μεγάλων συνόλων δεδομένων.

Οφέλη σε Πολλούς Κλάδους

Η ευρεία γκάμα εφαρμογών της μηχανικής όρασης αποδεικνύει την αξία της τόσο σε βιομηχανικά όσο και σε μη βιομηχανικά περιβάλλοντα.

Συνδυάζοντας την απόκτηση εικόνας, την αυτοματοποιημένη ανάλυση, τη μέτρηση, την αναγνώριση προτύπων και τις λειτουργίες λήψης αποφάσεων, τα συστήματα μηχανικής όρασης μπορούν να μετατρέψουν τις οπτικές πληροφορίες σε εκτελέσιμα δεδομένα. Αυτή η ικανότητα υποστηρίζει πιο αποτελεσματικές διαδικασίες επιθεώρησης, παρακολούθησης και ελέγχου.

Είτε χρησιμοποιείται στη γεωργία, την παραγωγή, την επεξεργασία μετάλλων, τη μεταφορά, την ασφάλεια, την υγειονομική περίθαλψη ή την επιστημονική έρευνα, η μηχανική όραση βοηθά στη βελτίωση της ακρίβειας, της αποδοτικότητας, της συνέπειας, της παραγωγικότητας και της ποιότητας λήψης αποφάσεων. Αυτά τα πλεονεκτήματα έχουν καταστήσει τη μηχανική όραση και τους οπτικούς αισθητήρες απαραίτητες τεχνολογίες στη σύγχρονη αυτοματοποίηση και σε έξυπνα συστήματα.

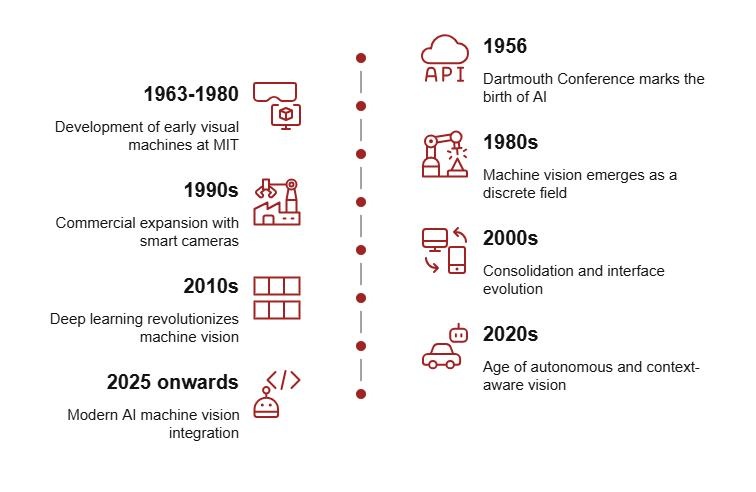

Ιστορία ανάπτυξης και εξέλιξη των οπτικών αισθητήρων

Πρώιμη Ανάπτυξη της Τεχνολογίας Οπτικών Αισθητήρων

Η τεχνολογία οπτικών αισθητήρων άρχισε να εμφανίζεται κατά τη διάρκεια της δεκαετίας του 1950, καθώς οι πρόοδοι στην ηλεκτρονική, στις συσκευές απεικόνισης και στα συστήματα υπολογιστών δημιούργησαν νέες δυνατότητες για αυτοματοποιημένο έλεγχο και αντίληψη μηχανών. Οι ερευνητές αναζητούσαν μεθόδους που θα επέτρεπαν στις μηχανές να συλλέγουν οπτικές πληροφορίες από το περιβάλλον τους και να χρησιμοποιούν αυτές τις πληροφορίες για να υποστηρίξουν αυτοματοποιημένες διαδικασίες.

Τα πρώτα οπτικά συστήματα ήταν σχετικά απλά και περιορίζονταν από τις δυνατότητες των διαθέσιμων καμερών, του επεξεργαστικού υλικού και των συσκευών αποθήκευσης. Η απόκτηση εικόνας ήταν αργή, οι πόροι υπολογισμού ήταν σπάνιοι και μόνο βασικές λειτουργίες ανάλυσης εικόνας μπορούσαν να εκτελούνται. Παρά αυτούς τους περιορισμούς, αυτές οι πρώτες εξελίξεις καθόρισαν τη βάση για την σύγχρονη τεχνολογία μηχανικής όρασης.

Καθώς οι υπολογιστές έγιναν πιο ισχυροί και η τεχνολογία των αισθητήρων εικόνας βελτιώθηκε, οι οπτικοί αισθητήρες σταδιακά μεταπήδησαν από ερευνητικά έργα εργαστήριου σε πρακτικά βιομηχανικά εργαλεία.

Η Εμφάνιση της Έρευνας Ρομποτικής Όρασης

Κατά τη διάρκεια της δεκαετίας του 1960, οι ερευνητικές προσπάθειες επεκτάθηκαν προς τη ρομποτική όραση, εστιάζοντας στην ικανότητα των μηχανών να αναγνωρίζουν και να αλληλεπιδρούν με αντικείμενα στο περιβάλλον τους. Οι πρώτες μελέτες συνήθως περιλάμβαναν ελεγχόμενους εσωτερικούς χώρους που περιείχαν αντικείμενα με απλά σχήματα και προβλέψιμες τοποθεσίες.

Οι ερευνητές ανέπτυξαν τεχνικές για την ανίχνευση ακμών, την αναγνώριση γεωμετρικών σχημάτων, την απομάκρυνση αντικειμένων από φόντα και την καθορισμό θέσεων αντικειμένων μέσα σε μια εικόνα. Αυτές οι έρευνες εισήγαγαν πολλές έννοιες που παραμένουν θεμελιώδεις για τη σύγχρονη μηχανική όραση, συμπεριλαμβανομένων της διαίρεσης εικόνας, της εξαγωγής χαρακτηριστικών, της αναγνώρισης αντικειμένων και της ανάλυσης προτύπων.

Αν και οι περιορισμοί υπολογισμού περιορίζουν τις δυνατότητες του συστήματος, αυτή η περίοδος σηματοδότησε την αρχή της οπτικής αντίληψης βασισμένης σε μηχανές και παρείχε τη βάση για μελλοντικές τεχνολογίες αυτοματισμού.

Επέκταση σε Βιομηχανικές Εφαρμογές

Μέχρι τη δεκαετία του 1970, οι βελτιώσεις στην ηλεκτρονική και την τεχνολογία υπολογιστών καθιστούσαν τους οπτικούς αισθητήρες όλο και πιο πρακτικούς για βιομηχανική χρήση. Οι κατασκευαστές άρχισαν να υιοθετούν συστήματα μηχανικής όρασης για επαλήθευση και μέτρηση εργασιών που ήταν επαναλαμβανόμενες, απαιτούσαν πολύ εργασία, ή ήταν δύσκολες να εκτελούνται με συνέπεια μέσω χειροκίνητης επιθεώρησης.

Ορισμένες από τις πρώτες βιομηχανικές εφαρμογές περιλάμβαναν:

• Κατασκευή ολοκληρωμένων κυκλωμάτων

• Ακριβής ηλεκτρονική συναρμολόγηση

• Επιθεώρηση συσκευασίας ποτών

• Αυτοματοποιημένα συστήματα ποιοτικού ελέγχου

Στην παραγωγή ημιαγωγών, τα οπτικά συστήματα χρησιμοποιήθηκαν για την επιθεώρηση λεπτών σχεδίων κυκλωμάτων και την αναγνώριση дефекти κατασκευής. Σε λειτουργίες ηλεκτρονικής συναρμολόγησης, επιβεβαίωναν τη θέση και τη στοίχιση των εξαρτημάτων. Τα συστήματα συσκευασίας χρησιμοποιούσαν μηχανική όραση για να ελέγχουν τις ετικέτες, τα επίπεδα πλήρωσης, τις κλειστές συσκευασίες και την ακεραιότητα της συσκευασίας. Αυτές οι εφαρμογές επέδειξαν την ικανότητα των οπτικών αισθητήρων να βελτιώνουν τόσο την ποιότητα των προϊόντων όσο και την αποδοτικότητα παραγωγής.

Τεχνολογικές Πρόοδοι που Επιτάχυναν την Ανάπτυξη

Η ανάπτυξη οπτικών αισθητήρων επιταχύνθηκε από την πρόοδο σε πολλές επιστημονικές και μηχανικές πειθαρχίες.

Οι πρόοδοι στην ψηφιακή επεξεργασία εικόνας βελτίωσαν τις τεχνικές ενίσχυσης εικόνας, μείωσης θορύβου και εξαγωγής χαρακτηριστικών. Η έρευνα στη αναγνώριση προτύπων επέτρεψε στα συστήματα να αναγνωρίζουν αντικείμενα, σύμβολα και επαναλαμβανόμενα οπτικά χαρακτηριστικά με μεγαλύτερη ακρίβεια. Οι βελτιώσεις στα γραφικά υπολογιστών υποστήριξαν πιο αποτελεσματική αναπαράσταση και ανάλυση εικόνας.

Οι μελέτες της ανθρώπινης οπτικής αντίληψης επηρέασαν επίσης τις μεθόδους ερμηνείας εικόνας, ενώ οι πρόοδοι στις έξυπνες υπολογιστικές τεχνολογίες βελτίωσαν την κατάταξη αντικειμένων, την αναγνώριση προτύπων και τις ικανότητες αυτοματοποιημένης λήψης αποφάσεων.

Αυτές οι εξελίξεις επέτρεψαν στα συστήματα μηχανικής όρασης να ξεπεράσουν τις απλές επιθεωρήσεις και να εκτελούν πιο προηγμένα καθήκοντα όπως καθοδήγηση ρομπότ, κατάταξη ελαττωμάτων, παρακολούθηση αντικειμένων, διαστατική μέτρηση και έλεγχο διαδικασιών.

Εξέλιξη Συσκευών Απεικόνισης

Η πρόοδος των οπτικών αισθητήρων έχει συνδεθεί στενά με τις βελτιώσεις στην τεχνολογία ανίχνευσης εικόνας.

Τα πρώτα συστήματα μηχανικής όρασης βασίζονταν στην τεχνολογία σωλήνων καμερών για την απόκτηση εικόνας. Ενώ αυτές οι συσκευές επέτρεπαν βασικό οπτικό έλεγχο, συχνά υπέφεραν από χαμηλότερη ποιότητα εικόνας, μεγαλύτερο φυσικό μέγεθος, μειωμένη σταθερότητα και μεγαλύτερες απαιτήσεις συντήρησης.

Η εισαγωγή των αισθητήρων CCD (Συσκευή Χρεωμένης Ζεύξης) εκπροσώπησε μια σημαντική τεχνολογική ανακάλυψη. Οι αισθητήρες CCD παρείχαν βελτιωμένη ποιότητα εικόνας, υψηλότερη ευαισθησία στο φως, καλύτερη αξιοπιστία και πιο συνεπή απόδοση. Αυτές οι πλεονεκτήματα αναβάθμισαν σημαντικά την ακρίβεια και την αποτελεσματικότητα των συστημάτων μηχανικής όρασης.

Η υιοθέτηση της τεχνολογίας CCD επέτρεψε πιο ακριβείς επιθεωρήσεις, μετρήσεις και εφαρμογές αυτοματοποίησης σε μια ευρεία γκάμα βιομηχανιών.

Σύγχρονη Τεχνολογία Οπτικών Αισθητήρων

Οι σύγχρονοι οπτικοί αισθητήρες προσφέρουν δυνατότητες που ξεπερνούν κατα πολύ εκείνες των προηγούμενων συστημάτων. Οι πρόοδοι στο σχεδιασμό αισθητήρων, στην επεξεργασία υλικού, στις τεχνολογίες επικοινωνίας και στους αλγόριθμους επεξεργασίας εικόνας έχουν αυξήσει σημαντικά την απόδοση και τη λειτουργικότητα.

Τα τρέχοντα συστήματα μπορούν να καταγράφουν εικόνες υψηλής ανάλυσης, να επεξεργάζονται μεγάλες ποσότητες δεδομένων εικόνας σε πραγματικό χρόνο και να εκτελούν σύνθετες αναλύσεις σε κλάσματα δευτερολέπτου. Χαρακτηριστικά όπως αυτόματη εστίαση, ταχύτατη απόκτηση εικόνας, τρισδιάστατη απεικόνιση, αναγνώριση αντικειμένων και προηγμένες λειτουργίες μέτρησης είναι πλέον ευρέως διαθέσιμα.

Καθώς η ρομποτική και η βιομηχανική αυτοματοποίηση συνεχίζουν να εξελίσσονται, οι οπτικοί αισθητήρες έχουν γίνει απαραίτητα εργαλεία για επιθεώρηση, μέτρηση, καθοδήγηση ρομπότ, παρακολούθηση διαδικασιών και αυτοματοποιημένη λήψη αποφάσεων. Σήμερα, διαδραματίζουν κρίσιμο ρόλο στην παραγωγή, στην παραγωγή ηλεκτρονικών συσκευών, στην συναρμολόγηση αυτοκινήτων, στη λογιστική, στην κατασκευή ημιαγωγών, στην παραγωγή ιατρικών συσκευών και σε άλλες προηγμένες βιομηχανικές εφαρμογές.

Συμπέρασμα

Η μηχανική όραση βελτιώνει την ακρίβεια παραγωγής, την ταχύτητα και την συνεκτικότητα αντικαθιστώντας την χειροκίνητη οπτική επιθεώρηση με αυτοματοποιημένη ανάλυση εικόνας. Η απόδοσή της εξαρτάται από την κατάλληλη φωτισμό, την επιλογή κάμερας, την επεξεργασία εικόνας, την βαθμονόμηση και την ολοκλήρωση συστημάτων. Καθώς η παραγωγή και η αυτοματοποίηση συνεχίζουν να προοδεύουν, η μηχανική όραση παραμένει απαραίτητη για τον ποιοτικό έλεγχο, την ανίχνευση ελαττωμάτων, τη μέτρηση, την ταξινόμηση και την καθοδήγηση ρομπότ.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί ο φωτισμός συχνά θεωρείται ο πιο κρίσιμος παράγοντας στην απόδοση των συστημάτων μηχανικής όρασης;

Ο φωτισμός επηρεάζει άμεσα την ποιότητα της εικόνας που συλλαμβάνεται από την κάμερα. Ακόμη και μια κάμερα υψηλής ανάλυσης μπορεί να δυσκολευτεί να ανιχνεύσει ελαττώματα, άκρες, σήματα ή διαστάσεις αν το αντικείμενο δεν φωτίζεται σωστά. Ο καλός φωτισμός βελτιώνει την αντίθεση, μειώνει τις σκιές και τις ανακλάσεις και αναδεικνύει σημαντικά χαρακτηριστικά που πρέπει να ελεγχθούν. Σε πολλές εφαρμογές μηχανικής όρασης, η βελτίωση της ρύθμισης φωτισμού μπορεί να έχει μεγαλύτερη επίδραση στην ακρίβεια επιθεώρησης από την αναβάθμιση της κάμερας.

2. Πώς πετυχαίνουν τα συστήματα μηχανικής όρασης πιο συνεπή αποτελέσματα επιθεώρησης από την χειροκίνητη επιθεώρηση;

Τα συστήματα μηχανικής όρασης αξιολογούν κάθε προϊόν χρησιμοποιώντας τους ίδιους προγραμματισμένους κανόνες επιθεώρησης, μεθόδους μέτρησης και κριτήρια αποδοχής. Σε αντίθεση με τους ανθρώπινους επιθεωρητές, δεν επηρεάζονται από την κόπωση, τις αλλαγές συγκέντρωσης, τις συνθήκες φωτισμού ή την υποκειμενική κρίση. Κάθε εικόνα αναλύεται χρησιμοποιώντας ταυτόχρονους αλγόριθμους, επιτρέποντας στο σύστημα να παράγει πολύ επαναλαμβανόμενα αποτελέσματα μέσω χιλιάδων κύκλων επιθεώρησης. Αυτή η συνέπεια βοηθά τους κατασκευαστές να διατηρούν σταθερά πρότυπα ποιότητας και να μειώνουν την μεταβλητότητα των επιθεωρήσεων.

3. Γιατί οι οπτικοί αισθητήρες είναι πιο ευέλικτοι από τους παραδοσιακούς φωτοηλεκτρικούς αισθητήρες σε σύγχρονα αυτοματοποιημένα συστήματα;

Οι φωτοηλεκτρικοί αισθητήρες είναι συνήθως σχεδιασμένοι να ανιχνεύουν την παρουσία ή την απουσία ενός αντικειμένου σε μια συγκεκριμένη τοποθεσία. Οι οπτικοί αισθητήρες πηγαίνουν πολύ πιο πέρα, καταγράφοντας πλήρεις εικόνες και αναλύοντας πολλαπλά χαρακτηριστικά ταυτόχρονα. Ένας μόνο οπτικός αισθητήρας μπορεί να ελέγξει μέγεθος, σχήμα, θέση, προσανατολισμό, χρώμα, σήματα και συνθήκες επιφάνειας κατά τη διάρκεια ενός μόνο κύκλου επιθεώρησης. Επιπλέον, τα κριτήρια επιθεώρησης μπορούν συχνά να τροποποιούνται μέσω ενημερώσεων λογισμικού αντί για αλλαγές υλικού, καθιστώντας τους οπτικούς αισθητήρες εξαιρετικά προσαρμόσιμους σε παραλλαγές προϊόντων και αλλαγές στην παραγωγή.

4. Πώς υποστηρίζει η μηχανική όραση την καθοδήγηση ρομπότ και τις αυτοματοποιημένες βιομηχανικές επιχειρήσεις;

Η μηχανική όραση παρέχει στα ρομπότ ακριβείς πληροφορίες σχετικά με την τοποθεσία, τον προσανατολισμό, τις διαστάσεις και την τοποθέτηση των αντικειμένων. Αφού καταγράψει και επεξεργαστεί μια εικόνα, το σύστημα όρασης υπολογίζει τις συντεταγμένες και στέλνει αυτές τις πληροφορίες στον ελεγκτή του ρομπότ. Το ρομπότ μπορεί στη συνέχεια να προσαρμόσει τις κινήσεις του για να εκτελέσει καθήκοντα όπως μεταφορά, συναρμολόγηση, ταξινόμηση, συσκευασία ή ποιοτική επιθεώρηση. Αυτή η ικανότητα επιτρέπει στα αυτοματοποιημένα συστήματα να διαχειρίζονται προϊόντα που μπορεί να φτάσουν σε διαφορετικές θέσεις ή προσανατολισμούς, διατηρώντας παράλληλα υψηλή ακρίβεια και απόδοση.

5. Γιατί η μηχανική όραση έχει γίνει όλο και πιο σημαντική σε τομείς όπως η παραγωγή, η γεωργία, η υγειονομική περίθαλψη και οι μεταφορές;

Η μηχανική όραση συνδυάζει την απόκτηση εικόνας, την αυτοματοποιημένη ανάλυση, τη μέτρηση και τη λήψη αποφάσεων σε μια ενιαία τεχνολογική πλατφόρμα. Στην παραγωγή, βελτιώνει τον ποιοτικό έλεγχο και την αποδοτικότητα παραγωγής. Στη γεωργία, υποστηρίζει την παρακολούθηση καλλιεργειών και την κατηγοριοποίηση προϊόντων. Στην υγειονομική περίθαλψη, βοηθά στην ανάλυση ιατρικών εικόνων και στην υποστήριξη διαγνώσεων. Στις μεταφορές, επιτρέπει την παρακολούθηση της κυκλοφορίας και την αναγνώριση αριθμοκυλίων. Δεδομένου ότι η μηχανική όραση μπορεί να επεξεργάζεται μεγάλες ποσότητες οπτικής πληροφορίας γρήγορα, με ακρίβεια και με συνέπεια, έχει γίνει μια βασική τεχνολογία για την αυτοματοποίηση, την επιθεώρηση, την παρακολούθηση και την έξυπνη λήψη αποφάσεων σε πολλούς τομείς.
