MOSFET εξηγήθηκε: Αρχή λειτουργίας, δομή και εφαρμογές

Οι MOSFET είναι από τις πιο σημαντικές ημιαγωγικές συσκευές στη σύγχρονη ηλεκτρονική, παρέχοντας αποτελεσματικό έλεγχο της ηλεκτρικής ισχύος και των σημάτων μέσω λειτουργίας ελεγχόμενης τάσης. Αυτό το άρθρο εξηγεί τη δομή των MOSFET, τις αρχές λειτουργίας, τα σύμβολα, τους τύπους, τα χαρακτηριστικά, τη συμπεριφορά switching, τις συσκευασίες και τις εφαρμογές, βοηθώντας τους αναγνώστες να κατανοήσουν γιατί οι MOSFET χρησιμοποιούνται ευρέως τόσο σε ηλεκτρονικά συστήματα χαμηλής ισχύος όσο και υψηλής ισχύος.

Κατάλογος

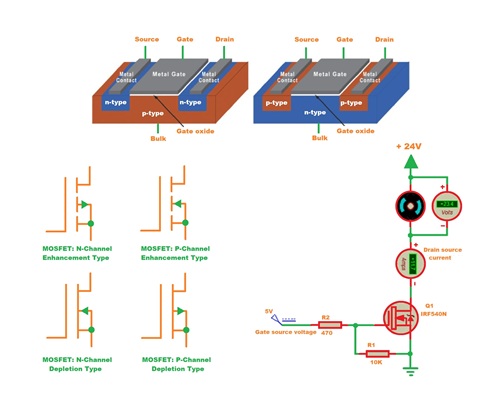

Τι είναι ένα MOSFET;

Ορισμός ενός MOSFET

Ο MOSFET σημαίνει Μεταλλικός Οξειδωτός Ημιαγωγός Τρανζίστορ Εφέ Πεδίου. Είναι μία από τις πιο ευρέως χρησιμοποιούμενες ημιαγωγικές συσκευές στους σύγχρονους ηλεκτρονικούς κυκλώματα. Ο MOSFET αναπτύχθηκε για να ξεπεράσει πολλές περιορισμούς προηγούμενων τεχνολογιών τρανζίστορ εφέ πεδίου, όπως υψηλότερη αντίσταση, χαμηλότερη είσοδος αλληλόδρασης και πιο αργή απόδοση switching.

Ένας MOSFET είναι επίσης γνωστός ως Τρανζίστορ Εφέ Πεδίου Μονωμένης Πύλης (IGFET). Αυτό το όνομα προέρχεται από τη μοναδική δομή πύλης του, όπου ο τερματικός πύλης είναι ηλεκτρικά μονωμένος από το ημιαγωγικό υλικό μέσα στη συσκευή. Αυτός ο μονωμένος σχεδιασμός επιτρέπει στον MOSFET να ελέγχει την ροή ρεύματος αποδοτικά ενώ απαιτεί πολύ λίγη ισχύ ελέγχου.

Σήμερα, οι MOSFET χρησιμοποιούνται σχεδόν σε κάθε κατηγορία ηλεκτρονικού εξοπλισμού, ranging από φορητές καταναλωτικές συσκευές έως βιομηχανικά συστήματα ισχύος. Η ικανότητά τους να ελέγχουν μεγάλες ποσότητες ηλεκτρικής ισχύος με ένα μικρό σήμα ελέγχου τους έχει καταστήσει θεμελιώδη συστατικά της σύγχρονης ηλεκτρονικής.

Κύρια Χαρακτηριστικά των MOSFET

Λειτουργία Ελεγχόμενης Τάσης: Ένας MOSFET ελέγχεται από την τάση πύλης προς πηγή (VGS) και όχι από μια συνεχής είσοδο ρεύματος. Αλλαγές στην τάση πύλης ρυθμίζουν την αγωγιμότητα του καναλιού μεταξύ της απορροής και της πηγής, επιτρέποντας την ελεγχόμενη ροή μεγάλων ρευμάτων με σχετικά μικρό ηλεκτρικό σήμα.

Δομή Μονωμένης Πύλης: Ο ηλεκτροδέκτης πύλης είναι διαχωρισμένος από το ημιαγωγικό υλικό με μία πολύ λεπτή στρώση διοξειδίου του πυριτίου. Αυτή η μόνωση εμποδίζει την άμεση ηλεκτρική αγωγή στην πύλη ενώ επιτρέπει στο ηλεκτρικό πεδίο να επηρεάσει το κανάλι κάτω από αυτήν.

Υψηλή Αντίσταση Σύνθεσης: Δεδομένου ότι η πύλη είναι μονωμένη, πολύ λίγο ρεύμα εισέρχεται στην πύλη κατά τη διάρκεια της κανονικής λειτουργίας. Αυτό έχει ως αποτέλεσμα εξαιρετικά υψηλή αντίσταση εισόδου και ελαχιστοποιεί το ηλεκτρικό φορτίο που τίθεται στα κυκλώματα ελέγχου.

Χαμηλή Ικανότητα Ελέγχου: Η πύλη συνήθως απαιτεί ισχύ μόνο κατά τη διάρκεια της φόρτισης και αποφόρτισης της χωρητικότητάς της κατά την εναλλαγή καταστάσεων. Δεδομένου ότι δεν απαιτείται συνεχές ρεύμα πύλης, οι MOSFET λειτουργούν με πολύ χαμηλή ισχύ ελέγχου και επιτυγχάνουν υψηλή συνολική απόδοση.

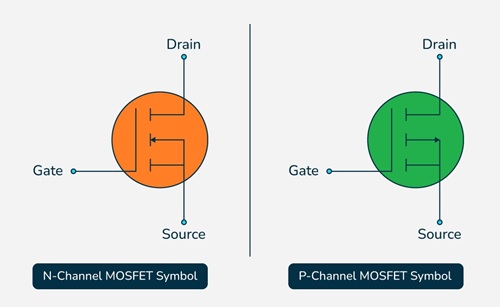

Σύμβολα και Τερματικά MOSFET

Τερματικά και Δομή Συμβόλων MOSFET

Ένας MOSFET αναπαριστάται σε διαγράμματα κυκλωμάτων χρησιμοποιώντας ένα σύμβολο που εικονογραφεί τους ηλεκτρικούς του τερματικούς και τη δομή λειτουργίας του. Αν και οι περισσότερες πρακτικές κυκλωμάτων θεωρούν τον MOSFET ως μια συσκευή τριών τερματικών, στην πραγματικότητα κατασκευάζεται με τέσσερις τερματικούς: Απορροή (D), Πηγή (S), Πύλη (G) και Σώμα (B), γνωστός επίσης ως υποστρώμα.

Η αποχέτευση και η πηγή σχηματίζουν τον κύριο δρόμο ρεύματος μέσω της συσκευής, ενώ η πύλη λειτουργεί ως ο έλεγχος τερματικός. Ο τερματικός σώμα συνδέεται με το υπόστρωμα ημιαγωγού μέσα στο MOSFET. Σε τα περισσότερα εμπορικά MOSFET, το σώμα είναι εσωτερικά συνδεδεμένο με τον τερματικό πηγή, έτσι τα διαγράμματα κυκλωμάτων συνήθως δείχνουν μόνο την αποχέτευση, την πηγή και την πύλη.

Ένα βασικό χαρακτηριστικό του συμβόλου είναι η διαχωρισμός μεταξύ της πύλης και της διαδρομής αγωγιμότητας αποχέτευσης-πηγής. Αυτή η διαχωρισμός αντιπροσωπεύει τη μονωτική επικάλυψη οξειδίου που ηλεκτρικά απομονώνει την πύλη από το κανάλι ημιαγωγού, επιτρέποντας στη συσκευή να ελέγχεται από τάση αντί για συνεχές ρεύμα πύλης.

Σύμβολα N-Channel και P-Channel

Τα σύμβολα MOSFET ποικίλλουν ανάλογα με το αν η συσκευή είναι MOSFET N-channel ή P-channel. Το σύμβολο παρέχει μια γρήγορη οπτική ένδειξη του τύπου καναλιού και του πώς ελέγχεται η αγωγιμότητα.

Ένα MOSFET N-channel διεξάγει όταν η πύλη becomes θετική σε σχέση με την πηγή. Ένα MOSFET P-channel λειτουργεί με αντίθετο τρόπο και διεξάγει όταν η πύλη becomes αρνητική σε σχέση με την πηγή.

Το βέλος που περιλαμβάνεται στο σύμβολο βοηθά να διακριθούν οι συσκευές N-channel και P-channel. Αυτό διευκολύνει την αναγνώριση του τύπου MOSFET όταν διαβάζουμε σχέδια, σχεδιάζουμε κυκλώματα ή αντιμετωπίζουμε προβλήματα ηλεκτρονικών συστημάτων.

Σύμβολα Enhancement-Mode και Depletion-Mode

Τα σύμβολα MOSFET υποδεικνύουν επίσης τη λειτουργική κατάσταση της συσκευής.

Ένα MOSFET enhancement-mode είναι κανονικά απενεργοποιημένο όταν δεν εφαρμόζεται καμία τάση πύλης. Δεδομένου ότι δεν υπάρχει αγωγική γέφυρα σε μηδενικό προκαλώμενο ρεύμα πύλης, το σύμβολο συνήθως σχεδιάζεται με σπασμένη ή διακεκομμένη γραμμή καναλιού. Αυτό υποδεικνύει ότι πρέπει να δημιουργηθεί μια αγωγική γέφυρα εφαρμόζοντας μια κατάλληλη τάση πύλης.

Ένα MOSFET depletion-mode ήδη περιέχει μια αγωγική γέφυρα όταν η τάση πύλης είναι μηδέν. Για τον λόγο αυτό, το σύμβολό του σχεδιάζεται τυπικά με μια συνεχή γραμμή καναλιού, υποδεικνύοντας ότι το ρεύμα μπορεί να ρέει χωρίς αρχική εφαρμογή προκαλούμενου ρεύματος πύλης.

Δεδομένου ότι τα MOSFETs enhancement-mode κυριαρχούν σε σύγχρονες εφαρμογές διακόπτη και ελέγχου ισχύος, τα σύμβολά τους συναντώνται πολύ πιο συχνά από τα σύμβολα depletion-mode.

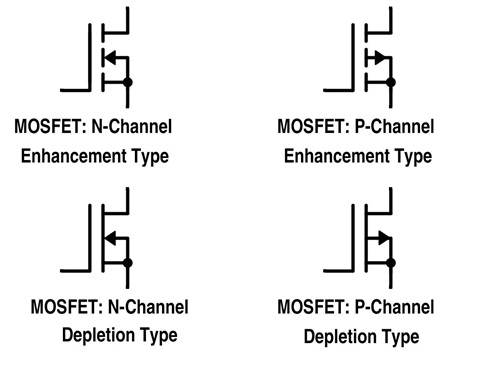

Κατηγοριοποίηση των MOSFET

Πώς κατατάσσονται τα MOSFET

Τα MOSFET γενικά κατατάσσονται σύμφωνα με δύο βασικά χαρακτηριστικά: τον τύπο καναλιού και τη λειτουργική κατάσταση. Αυτές οι κατηγορίες καθορίζουν πώς η συσκευή διεξάγει ρεύμα, πώς αντιδρά σε τάση πύλης και πού είναι πιο κατάλληλη προς χρήση.

Ο τύπος καναλιού προσδιορίζει τους κύριους φορείς φόρτισης που είναι υπεύθυνοι για τη διεξαγωγή ρεύματος, ενώ η λειτουργική κατάσταση υποδηλώνει εάν το MOSFET είναι φυσικά ενεργό ή ανενεργό όταν δεν εφαρμόζεται καμία τάση πύλης.

Βασισμένα σε αυτά τα δύο χαρακτηριστικά, τα MOSFET διαχωρίζονται σε τέσσερις κύριες κατηγορίες:

• MOSFET N-Channel Depletion-Mode

• MOSFET P-Channel Depletion-Mode

• MOSFET N-Channel Enhancement-Mode

• MOSFET P-Channel Enhancement-Mode

Κατανοώντας αυτές τις κατηγορίες διευκολύνει την επιλογή MOSFET και καθιστά ευκολότερη την πρόβλεψη της συμπεριφοράς της συσκευής σε πρακτικά κυκλώματα.

MOSFET N-Channel έναντι P-Channel

Μία από τις πιο σημαντικές διακρίσεις μεταξύ των MOSFET είναι εάν είναι συσκευές N-channel ή P-channel.

Ένα MOSFET N-channel (NMOS) χρησιμοποιεί ηλεκτρόνια ως τους κύριους φορείς φόρτισης. Δεδομένου ότι τα ηλεκτρόνια κινούνται πιο εύκολα μέσω του υλικού ημιαγωγού από ότι οι τρύπες, οι συσκευές N-channel προσφέρουν συνήθως χαμηλότερη αντίσταση στο ενεργό ρεύμα, μεγαλύτερη ικανότητα ρεύματος, ταχύτερες ταχύτητες εναλλαγής και καλύτερη απόδοση. Για τον λόγο αυτό, τα MOSFET N-channel χρησιμοποιούνται ευρέως σε τροφοδοτικά, οδηγούς κινητήρων, μετατροπείς DC-DC, συστήματα διαχείρισης μπαταρίας και άλλες εφαρμογές υψηλής απόδοσης ισχύος.

Ένα MOSFET N-channel αρχίζει να διεξάγει όταν η πύλη becomes θετική σε σχέση με την πηγή. Καθώς η τάση πύλης-πηγής αυξάνεται, ένα ηλεκτρικό πεδίο σχηματίζεται κάτω από την επικάλυψη οξειδίου της πύλης και έλκει ηλεκτρόνια προς την περιοχή του καναλιού. Μόλις επιτευχθεί η κρίσιμη τάση, σχηματίζεται μια αγωγική γέφυρα μεταξύ της αποχέτευσης και της πηγής, επιτρέποντας στο ρεύμα να ρέει. Η περαιτέρω αύξηση της τάσης πύλης ενισχύει τη γέφυρα και μειώνει την αντίστασή της.

Ένα MOSFET P-channel (PMOS) χρησιμοποιεί τρύπες ως τους κύριους φορείς φόρτισης. Επειδή οι τρύπες έχουν χαμηλότερη κινητικότητα από ότι τα ηλεκτρόνια, οι συσκευές P-channel γενικά έχουν υψηλότερη αντίσταση στο ενεργό ρεύμα και χαμηλότερη αγωγιμότητα από ότι συγκρίσιμα MOSFET N-channel. Ωστόσο, προσφέρουν πλεονεκτήματα σε ορισμένες διαμορφώσεις κυκλωμάτων, ιδιαίτερα σε εφαρμογές διακοπής υψηλής πλευράς.

Ένα MOSFET P-channel διεξάγει όταν η πύλη becomes αρνητική σε σχέση με την πηγή. Καθώς η τάση πύλης γίνεται πιο αρνητική, η αγωγική γέφυρα ενισχύεται και η ροή ρεύματος αυξάνεται. Αυτές οι συσκευές χρησιμοποιούνται συχνά όταν το φορτίο πρέπει να διακοπεί στην πλευρά της θετικής τροφοδοσίας, βοηθώντας να απλοποιηθεί η κυκλωματική οδήγηση πύλης σε ορισμένες σχεδιάσεις.

Αν και και οι δύο τύποι συσκευών χρησιμοποιούνται ευρέως, οι N-channel MOSFETs προτιμούνται γενικά όποτε απαιτούνται μέγιστη απόδοση, χαμηλότερη απώλεια ισχύος και μεγαλύτερη ικανότητα ρεύματος.

Enhancement-Mode vs Depletion-Mode MOSFETs

Οι MOSFETs κατατάσσονται επίσης ανάλογα με την κατάσταση λειτουργίας τους, η οποία καθορίζει πώς συμπεριφέρεται το κανάλι όταν δεν εφαρμόζεται τάση πύλης.

Ένας Enhancement-Mode MOSFET (E-MOSFET) είναι μια συσκευή κανονικά κλειστή. Με μηδενική τάση πύλης, δεν υπάρχει αγώγιμο κανάλι ανάμεσα στην αποχέτευση και την πηγή, επομένως η ροή ρεύματος είναι μπλοκαρισμένη. Η αγωγιμότητα αρχίζει μόνο αφού η τάση πύλης ξεπεράσει την κατώφλια και δημιουργήσει ένα αγώγιμο κανάλι κάτω από την πύλη.

Καθώς η τάση πύλης αυξάνεται περαιτέρω, επιπλέον φορείς φορτίου συσσωρεύονται στην περιοχή του καναλιού, μειώνοντας την αντίσταση και αυξάνοντας το ρεύμα αποχέτευσης. Επειδή οι συσκευές λειτουργίας ενίσχυσης παραμένουν κλειστές μέχρι να ενεργοποιηθούν σκόπιμα, παρέχουν ένα φυσικό πλεονέκτημα ασφαλείας και χρησιμοποιούνται ευρέως σε κυκλώματα μεταγωγής, ψηφιακή ηλεκτρονική, μετατροπείς ισχύος και συστήματα ελέγχου κινητήρων.

Ένας Depletion-Mode MOSFET (D-MOSFET) συμπεριφέρεται διαφορετικά γιατί ένα αγώγιμο κανάλι υπάρχει ήδη όταν η τάση πύλης είναι μηδέν. Δεδομένου ότι μπορεί να ρέει ρεύμα χωρίς τάση πύλης, οι MOSFETs λειτουργίας απορρόφησης περιγράφονται συχνά ως κανονικά ενεργές συσκευές.

Η εφαρμογή τάσης πύλης αλλάζει την αγωγιμότητα του υπάρχοντος καναλιού. Ανάλογα με την πολικότητα και την ένταση της εφαρμοζόμενης τάσης, το κανάλι μπορεί να ενισχυθεί για να αυξήσει τη ροή ρεύματος ή να αποδυναμωθεί για να μειώσει την αγωγιμότητα. Αν η τάση πύλης φτάσει σε επαρκές επίπεδο στην αντίθετη κατεύθυνση, το κανάλι μπορεί να εξαντληθεί πλήρως και η ροή ρεύματος σταματά.

Αν και οι MOSFETs λειτουργίας απορρόφησης προσφέρουν μοναδικά χαρακτηριστικά λειτουργίας και μπορούν να λειτουργούν και στις περιοχές ενίσχυσης και απορρόφησης, χρησιμοποιούνται λιγότερο συχνά από τις συσκευές λειτουργίας ενίσχυσης στα σύγχρονα ηλεκτρονικά συστήματα.

Αρχή Λειτουργίας ενός MOSFET

Πώς η Τάση Πύλης Ελέγχει τη Ροή Ρεύματος

Ένας MOSFET ελέγχει τη ροή ρεύματος ανάμεσα στους τερματικούς αποχετεύσεως και πηγής μέσω μιας τάσης που εφαρμόζεται στην πύλη. Σε αντίθεση με έναν Bipolar Junction Transistor (BJT), ο οποίος απαιτεί συνεχές εισαγωγικό ρεύμα, ένας MOSFET λειτουργεί κυρίως μέσω ηλεκτρικού πεδίου. Αυτό επιτρέπει σε μεγάλες ροές ρεύματος να ελέγχονται με πολύ λίγο ισχύ στην πύλη, καθιστώντας τη συσκευή εξαιρετικά αποδοτική για εφαρμογές μεταγωγής και ελέγχου σήματος.

Η πύλη είναι χωρισμένη από το ημιαγωγικό υλικό με μια πολύ λεπτή στρώση διοξειδίου του πυριτίου (SiO₂). Όταν εφαρμόζεται μια τάση στην πύλη, αναπτύσσεται ένα ηλεκτρικό πεδίο σε αυτή τη μονωτική στρώση. Αν και η πύλη δεν έρχεται σε φυσική επαφή με το αγώγιμο κανάλι, το ηλεκτρικό πεδίο επηρεάζει τη διανομή των φορτισμένων φορέων εντός της συσκευής.

Καθώς η τάση πύλης αλλάζει, η αγωγιμότητα της περιοχής μεταξύ της αποχέτευσης και της πηγής αλλάζει επίσης. Αυτό επιτρέπει στον MOSFET να λειτουργεί ως ελεγχόμενος ηλεκτρονικός διακόπτης ικανός να ρυθμίζει τη ροή ρεύματος με υψηλή αποδοτικότητα και ακρίβεια.

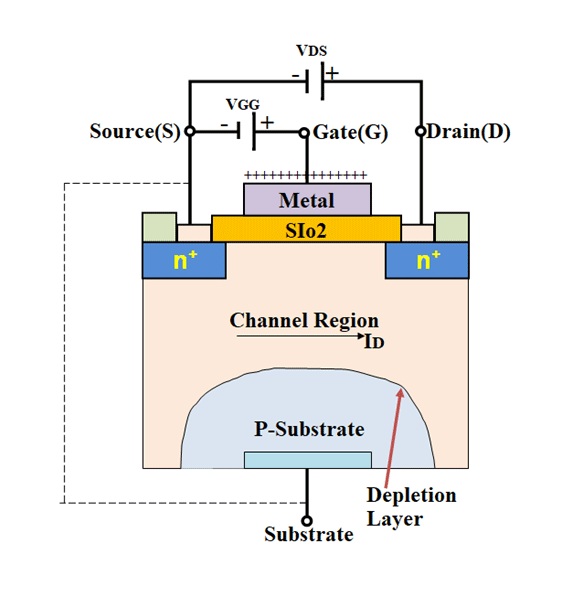

Κατώφλι Τάσης και Δημιουργία Καναλιού

Η δημιουργία του αγώγιμου καναλιού είναι μία από τις πιο σημαντικές διαδικασίες στη λειτουργία του MOSFET.

Σε έναν τυπικό N-channel MOSFET, ρεύμα ρέει λίγο ή καθόλου μεταξύ της αποχέτευσης και της πηγής όταν δεν εφαρμόζεται τάση πύλης. Σε αυτή την κατάσταση, υπάρχει μόνο μια πολύ μικρή τάση διαρροής γιατί ένα αγώγιμο κανάλι δεν έχει ακόμη σχηματιστεί.

Καθώς εφαρμόζεται μια θετική τάση πύλης, τα ηλεκτρόνια προσελκύονται προς την επιφάνεια του ημιαγωγού ακριβώς κάτω από τη στρώση οξειδίου πύλης. Αρχικά, μόνο ένα μικρό αριθμό φορτισμένων φορέων συσσωρεύεται σε αυτή την περιοχή, οπότε η αγωγιμότητα παραμένει περιορισμένη.

Καθώς η τάση πύλης συνεχίζει να αυξάνεται, περισσότερα ηλεκτρόνια συγκεντρώνονται κάτω από την πύλη. Τελικά, επαρκείς φορείς φορτίου συσσωρεύονται για να δημιουργήσουν μια συνεχή αγώγιμη πορεία μεταξύ της πηγής και της αποχέτευσης. Αυτή η πορεία είναι γνωστή ως το κανάλι.

Μόλις σχηματιστεί το κανάλι, το ρεύμα μπορεί να ρέει μέσω του MOSFET οποτεδήποτε υπάρχει τάση αποχέτευσης προς πηγή. Η αύξηση της τάσης πύλης ενισχύει περαιτέρω το κανάλι, μειώνει την αντίστασή του και επιτρέπει μεγαλύτερη ροή ρεύματος.

Η ελάχιστη τάση πηγής προς πύλη που απαιτείται για να δημιουργήσει αυτό το αγώγιμο κανάλι ονομάζεται κατώφλι τάσης (VTH). Κάτω από αυτή την τάση, ο MOSFET παραμένει εκτός λειτουργίας ή μόνο ελάχιστα αγώγιμος. Μόλις ξεπεραστεί η κατώφλια τάσης, η κανονική αγωγιμότητα αρχίζει και το ρεύμα αποχέτευσης αυξάνεται γρήγορα.

Δεδομένου ότι η κατώφλι τάσης καθορίζει πότε αρχίζει ο MOSFET να διεξάγει, είναι μια σημαντική παράμετρος κατά την επιλογή συσκευών για λογικά κυκλώματα, οδηγούς κινητήρων, μετατροπείς ισχύος και εφαρμογές μεταγωγής.

Λειτουργία MOSFET Λειτουργίας Απορρόφησης

Ένας MOSFET λειτουργίας απορρόφησης περιέχει ένα αγώγιμο κανάλι ακόμη και όταν δεν εφαρμόζεται τάση πύλης. Δεδομένου ότι το κανάλι υπάρχει ήδη, το ρεύμα μπορεί να ρέει μεταξύ της αποχέτευσης και της πηγής με VGS = 0 V. Για αυτό το λόγο, οι MOSFETs λειτουργίας απορρόφησης αναφέρονται συχνά ως κανονικά ενεργές συσκευές.

Όταν εφαρμοστεί θετική τάση πύλης σε ένα N-channel MOSFET αποστέρησης, προσελκύονται επιπλέον ηλεκτρόνια στην περιοχή του καναλιού. Αυτό αυξάνει την αγωγιμότητα του καναλιού, μειώνει την αντίσταση και επιτρέπει τη ροή περισσότερου ρεύματος απορρόφησης.

Όταν εφαρμοστεί αρνητική τάση πύλης, τα ηλεκτρόνια απωθούνται από την περιοχή του καναλιού. Ως αποτέλεσμα, το κανάλι στενεύει, η αντίσταση αυξάνεται και η ροή του ρεύματος μειώνεται.

Αν η αρνητική τάση πύλης γίνει αρκετά μεγάλη, το κανάλι μπορεί να αποψηλωθεί εντελώς. Σε αυτό το σημείο, η ροή του ρεύματος σταματά και το MOSFET εισέρχεται σε κατάσταση διακοπής.

Επειδή το κανάλι υπάρχει ήδη σε μηδενική τάση πύλης, τα MOSFET αποστέρησης μπορούν να λειτουργούν σε συνθήκες ενίσχυσης και αποστέρησης. Οι θετικές τάσεις πύλης αυξάνουν την αγωγιμότητα, ενώ οι αρνητικές τάσεις πύλης τη μειώνουν.

Λειτουργία MOSFET σε κατάσταση ενίσχυσης

Ένα MOSFET σε κατάσταση ενίσχυσης λειτουργεί διαφορετικά επειδή δεν υπάρχει αγώγιμο κανάλι όταν η τάση πύλης είναι μηδέν.

Δεδομένου ότι το ρεύμα δεν μπορεί να ρεύσει μέχρι να δημιουργηθεί ένα κανάλι, τα MOSFET σε κατάσταση ενίσχυσης είναι γνωστά ως συσκευές κανονικά-απενεργοποιημένες. Αυτή η χαρακτηριστική είναι εξαιρετικά επιθυμητή σε πολλά ηλεκτρονικά συστήματα επειδή η συσκευή παραμένει ανενεργή μέχρι να ενεργοποιηθεί σκόπιμα.

Όταν η τάση πύλης προς πηγή υπερβαίνει την όριο τάση, τα ηλεκτρόνια αρχίζουν να συσσωρεύονται κάτω από το στρώμα οξειδίου πύλης. Καθώς συγκεντρώνονται πρόσθετοι φορείς φορτίου, σχηματίζεται ένα αγώγιμο κανάλι μεταξύ της πηγής και της απορρόφησης.

Μόλις το κανάλι είναι καθιερωμένο, το ρεύμα αρχίζει να ρέει μέσω της συσκευής. Η περαιτέρω αύξηση της τάσης πύλης ενισχύει το κανάλι, μειώνει την αντίσταση του καναλιού και επιτρέπει τη ροή μεγαλύτερου ρεύματος απορρόφησης.

Εάν η τάση πύλης αφαιρεθεί ή πέσει κάτω από την όριο τάση, το αγώγιμο κανάλι εξαφανίζεται και η ροή του ρεύματος σταματά. Το MOSFET επιστρέφει τότε στην κατάσταση απενεργοποίησης.

Λόγω αυτής της προβλέψιμης και αποτελεσματικής συμπεριφοράς, τα MOSFET σε κατάσταση ενίσχυσης χρησιμοποιούνται ευρέως σε τροφοδοσίες, ψηφιακά κυκλώματα, ελεγκτές κινητήρων, συστήματα που τροφοδοτούνται από μπαταρίες, κυκλώματα PWM και εφαρμογές ηλεκτρονικής διακοπής.

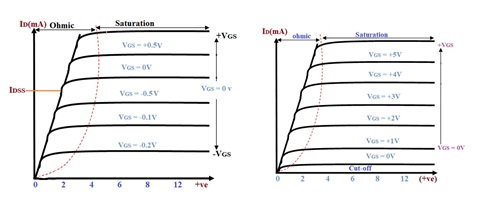

Λειτουργικές Περιοχές MOSFET

Η ηλεκτρική συμπεριφορά ενός MOSFET σε κατάσταση ενίσχυσης περιγράφεται συνήθως χρησιμοποιώντας τρεις λειτουργικές περιοχές: διακοπή, γραμμική (ωμική) και κορεσμό. Αυτές οι περιοχές εκπροσωπούν διαφορετικά επίπεδα σχηματισμού καναλιού και αγωγής ρεύματος.

Περιοχή Διακοπής

Στην περιοχή διακοπής, η τάση πύλης παραμένει κάτω από την όριο τάση. Δεδομένου ότι δεν έχει ακόμη σχηματιστεί ένα αγώγιμο κανάλι, η ροή του ρεύματος μεταξύ της απορρόφησης και της πηγής είναι εξαιρετικά μικρή. Υπό αυτές τις συνθήκες, το MOSFET συμπεριφέρεται ως διακόπτης ανοικτού κυκλώματος και παραμένει στην κατάσταση απενεργοποίησης.

Γραμμική (Ωμική) Περιοχή

Όταν η τάση πύλης αυξάνεται πάνω από την όριο τάση, σχηματίζεται ένα αγώγιμο κανάλι και το ρεύμα αρχίζει να ρέει. Σε αυτή την περιοχή, το MOSFET συμπεριφέρεται παρόμοια με έναν ελεγχόμενο αντιστάτη.

Tanto η τάση πύλης όσο και η τάση πηγής-απορρόφησης επηρεάζουν το ρεύμα απορρόφησης. Καθώς το κανάλι γίνεται ισχυρότερο, η αντίσταση μειώνεται και η ροή του ρεύματος αυξάνεται. Αυτή η περιοχή χρησιμοποιείται συνήθως σε εφαρμογές διακοπής όπου το MOSFET είναι πλήρως ενεργοποιημένο και εμφανίζει πολύ χαμηλή αντίσταση ενεργοποίησης.

Περιοχή Κορεσμού

Καθώς οι συνθήκες λειτουργίας συνεχίζουν να αλλάζουν, το MOSFET εισέρχεται στην περιοχή κορεσμού. Σε αυτή την κατάσταση, το κανάλι είναι ισχυρά καθιερωμένο και το ρεύμα απορρόφησης ελέγχεται κυρίως από την τάση πύλης και όχι από την τάση πηγής-απορρόφησης.

Η περιοχή κορεσμού είναι ιδιαίτερα σημαντική σε αναλογικά κυκλώματα και εφαρμογές ενισχυτών επειδή παρέχει σταθερό και προβλέψιμο έλεγχο ρεύματος.

MOSFET ως Διακόπτης

Βασική Λειτουργία Διακοπής

Μία από τις πιο κοινές χρήσεις ενός MOSFET είναι η ηλεκτρονική διακοπή. Σε αυτόν τον ρόλο, το MOSFET λειτουργεί ως ελεγχόμενη διαδρομή για το ρεύμα που ρέει προς ένα φορτίο. Συνήθη φορτία περιλαμβάνουν LED, λάμπες, κινητήρες, ρελέ, σολenoids, θερμάστρες και κυκλώματα τροφοδοσίας.

Όταν εφαρμοστεί κατάλληλη τάση πύλης προς πηγή (VGS), σχηματίζεται ένα αγώγιμο κανάλι μεταξύ της απορρόφησης και της πηγής. Το ρεύμα ρέει τότε μέσω του φορτίου και επιτρέπει στη συνδεδεμένη συσκευή να λειτουργεί.

Όταν η τάση πύλης μειώνεται κάτω από το απαιτούμενο επίπεδο ή αφαιρείται εντελώς, το αγώγιμο κανάλι εξαφανίζεται και η ροή του ρεύματος σταματά. Το φορτίο τότε σβήνει. Δεδομένου ότι η διαδικασία διακοπής ελέγχεται από την τάση και όχι από το ρεύμα πύλης, ένα MOSFET μπορεί να ελέγχει μεγάλα ρεύματα χρησιμοποιώντας ένα σχετικά μικρό σήμα ελέγχου.

Πλεονεκτήματα της Διακοπής MOSFET

Σε αντίθεση με τους μηχανικούς διακόπτες, τα MOSFET δεν περιέχουν κινούμενες επαφές. Ως αποτέλεσμα, η διακοπή συμβαίνει ηλεκτρονικά χωρίς φυσική φθορά, επιτρέποντας εξαιρετικά γρήγορη και αξιόπιστη λειτουργία.

Αυτή η χαρακτηριστική επιτρέπει στα MOSFET να εκτελούν χιλιάδες ή ακόμα και εκατομμύρια κύκλους διακοπής ανά δευτερόλεπτο. Μια τέτοια απόδοση είναι απαραίτητη σε τροφοδοσίες, ελεγκτές κινητήρων, συστήματα επικοινωνίας, ψηφιακή ηλεκτρονική και συσκευές που τροφοδοτούνται από μπαταρίες.

Ένα άλλο πλεονέκτημα είναι η υψηλή αντίσταση εισόδου του MOSFET. Δεδομένου ότι σχεδόν δεν απαιτείται σταθερή ροή ρεύματος στην πύλη, το κύκλωμα ελέγχου καταναλώνει πολύ λίγη ενέργεια, βελτιώνοντας την αποδοτικότητα του συστήματος συνολικά.

Χρέωση πύλης και αντιστάσεις εκφόρτισης

Αν και ρέει πολύ λίγο ρεύμα στην πύλη, η δομή της πύλης συμπεριφέρεται σαν ένας μικρός πυκνωτής. Όταν εφαρμόζεται τάση, η ηλεκτρική φορτίο συσσωρεύεται στην πύλη και πρέπει να αποθηκευτεί πριν ο MOSFET μπορέσει να ενεργοποιηθεί.

Όταν αφαιρεθεί το σήμα ελέγχου, το αποθηκευμένο φορτίο δεν εξαφανίζεται άμεσα. Ο MOSFET μπορεί να παραμείνει μερικώς αγώγιμος έως ότου εκφορτιστεί το φορτίο της πύλης.

Για να αποφευχθούν ανεπιθύμητες καταστάσεις ενεργοποίησης, μια αντίσταση εκφόρτισης συνδέεται συνήθως μεταξύ των ακροδεκτών της πύλης και της πηγής. Μια τιμή περίπου 10 kΩ χρησιμοποιείται συχνά σε πολλά κυκλώματα αλλαγής.

Η αντίσταση παρέχει μια διαδρομή εκφόρτισης για το αποθηκευμένο φορτίο της πύλης, εξασφαλίζοντας ότι η τάση της πύλης επιστρέφει στο μηδέν όταν αφαιρεθεί το σήμα ελέγχου. Αυτό βελτιώνει την αξιοπιστία της αλλαγής και βοηθά στην αποφυγή ψευδούς ενεργοποίησης που προκαλείται από θόρυβο ή συνθήκες πύλης σε αιώρηση.

Αλλαγή PWM και έλεγχος της οδήγησης της πύλης

Πολλές εφαρμογές απαιτούν ρυθμιζόμενο έλεγχο ενέργειας αντί για απλή αλλαγή on-off. Παραδείγματα περιλαμβάνουν τον έλεγχο ταχύτητας κινητήρα, τη ρύθμιση φωτεινότητας LED, τα συστήματα φόρτισης μπαταριών και τους μετατροπείς ενέργειας.

Σε αυτές τις εφαρμογές, οι MOSFET ελέγχονται συχνά χρησιμοποιώντας Παλμική Πλάτος Διαμόρφωση (PWM). Η PWM αλλάζει γρήγορα τον MOSFET σε κατάσταση ενεργοποίησης και απενεργοποίησης ενώ ποικίλλει το ποσοστό χρόνου που αφιερώνεται στην κατάσταση ενεργοποίησης.

Ένας μεγαλύτερος χρόνος ενεργοποίησης παρέχει περισσότερη ενέργεια στο φορτίο, ενώ ένας συντομότερος χρόνος ενεργοποίησης μειώνει τη μέση παροχή ενέργειας.

Δεδομένου ότι η χωρητικότητα της πύλης πρέπει να φορτίζεται και να εκφορτίζεται επαναληπτικά κατά τη διάρκεια της λειτουργίας PWM, οι υψηλότερες συχνότητες αλλαγής δημιουργούν μεγαλύτερες απαιτήσεις στο κύκλωμα οδήγησης της πύλης. Οι γρήγορες μεταβάσεις τάσης μπορούν επίσης να εισάγουν ταλαντώσεις, θόρυβο και ανεπιθύμητες oscillations.

Για να βελτιωθεί η απόδοση της αλλαγής, συχνά εισάγεται μια αντίσταση πύλης μεταξύ του σήματος ελέγχου και της πύλης. Αυτή η αντίσταση περιορίζει το ρεύμα φόρτισης, ομαλοποιεί τις μεταβάσεις τάσης και βοηθά στη μείωση του ηλεκτρομαγνητικού θορύβου (EMI).

Αλλαγή Αντίστασης, Χωρητικών και Ανα inductive Φορτίων

Η συμπεριφορά του συνδεδεμένου φορτίου επηρεάζει σημαντικά τη λειτουργία του MOSFET.

Αντίστατες φορτίσεις, όπως θερμαντήρες και λαμπτήρες ατμών, είναι γενικά οι πιο εύκολες να αλλάξουν επειδή η τάση και το ρεύμα αλλάζουν με προβλέψιμο τρόπο.

Οι χωρητικές φορτίσεις συμπεριφέρονται διαφορετικά. Όταν εφαρμόζεται πρώτα ρεύμα, ένας μη φορτισμένος πυκνωτής μπορεί να τραβήξει ένα μεγάλο ρεύμα εκκίνησης που επιβαρύνει προσωρινά τον MOSFET.

Ανα inductive φορτίσεις όπως οι κινητήρες, οι πηνιακή ρελέ, οι μετασχηματιστές και οι σολenoids παρουσιάζουν μια άλλη πρόκληση. Αυτά τα στοιχεία αποθηκεύουν ενέργεια σε ένα μαγνητικό πεδίο ενώ ρέει το ρεύμα.

Όταν ο MOSFET απενεργοποιείται ξαφνικά, το καταρρέον μαγνητικό πεδίο προσπαθεί να διατηρήσει τη ροή ρεύματος και παράγει μια υψηλή αντίστροφη τάση γνωστή ως οπίσθια ηλεκτροκιννητική δύναμη (back EMF). Αυτή η παλμική τάση μπορεί να βλάψει τον MOSFET αν δεν παρέχεται κατάλληλη προστασία.

Στοιχεία Προστασίας για Αξιόπιστη Αλλαγή

Συχνά απαιτούνται επιπλέον στοιχεία προστασίας για να εξασφαλιστεί η αξιόπιστη λειτουργία του MOSFET, ιδιαίτερα κατά την αλλαγή ανα inductive ή χωρητικών φορτίων.

Μια δίοδος flyback συνδέεται συνήθως μεταξύ των ανα inductive φορτίων όπως οι πηνιακή ρελέ και οι DC κινητήρες. Όταν ο MOSFET απενεργοποιείται, η δίοδος παρέχει μια ασφαλή διαδρομή εκφόρτισης για την αποθηκευμένη ενέργεια και αποτρέπει την καταστροφική αύξηση τάσης.

Για εφαρμογές υψηλής ισχύος, κυκλώματα snubber μπορεί να χρησιμοποιηθούν για να απορροφήσουν τη μεταβατική ενέργεια και να μειώσουν την υπέρταση τάσης. Οι δίοδος TVS μπορούν να περιορίσουν τις υπερβολικές τάσεις πριν φτάσουν σε επιβλαβή επίπεδα, ενώ τα κυκλώματα περιορισμού ρεύματος βοηθούν στον έλεγχο του ρεύματος εκκίνησης κατά την εκκίνηση.

Συνδυάζοντας κατάλληλες τεχνικές οδήγησης πύλης με κατάλληλα στοιχεία προστασίας, οι MOSFET μπορούν να λειτουργούν ως πολύ αξιόπιστοι διακόπτες σε ηλεκτρονικά συστήματα τόσο χαμηλής όσο και υψηλής ισχύος.

Συσκευασίες MOSFET

Η απόδοση ενός MOSFET εξαρτάται όχι μόνο από το ημιαγωγό τσιπ μέσα στη συσκευή, αλλά και από την εξωτερική συσκευασία που το περιβάλλει. Η συσκευασία επηρεάζει σημαντικά χαρακτηριστικά όπως η ικανότητα διαχείρισης ρεύματος, η διάχυση θερμότητας, η απόδοση αλλαγής, η μηχανική αντοχή, η μέθοδος τοποθέτησης και το συνολικό μέγεθος.

Καθώς αυξάνονται τα επίπεδα ρεύματος, ένας MOSFET παράγει περισσότερη θερμότητα. Αν αυτή η θερμότητα δεν απομακρυνθεί αποτελεσματικά, η θερμοκρασία του συνδέσμου ανέρχεται, μειώνοντας την απόδοση και την αξιοπιστία. Υπερβολικές θερμοκρασίες μπορεί ακόμη να προκαλέσουν πρόωρη αποτυχία της συσκευής. Για αυτόν τον λόγο, η επιλογή της συσκευασίας γίνεται ολοένα και πιο σημαντική σε εφαρμογές ηλεκτρονικής ισχύος.

Οι μικρές σήματα MOSFET που χρησιμοποιούνται σε κυκλώματα χαμηλής ισχύος συνήθως δίνουν προτεραιότητα στο συμπαγές μέγεθος και τον ελάχιστο χώρο PCB. Οι ισχυροί MOSFET, ωστόσο, συχνά απαιτούν μεγαλύτερες συσκευασίες ικανές να διαχέουν θερμότητα αποτελεσματικά ενώ υποστηρίζουν υψηλότερα επίπεδα ρεύματος.

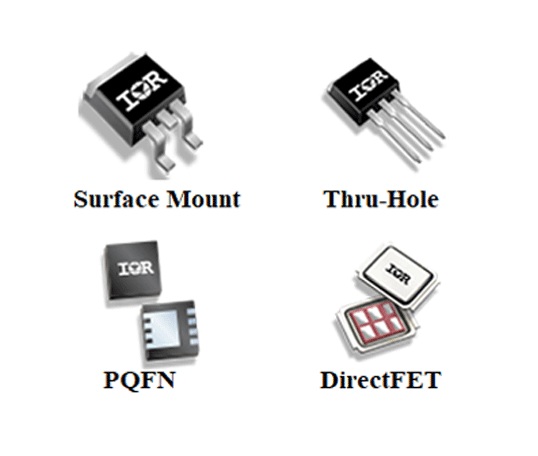

Κύριοι τύποι συσκευασιών MOSFET

Οι συσκευασίες MOSFET γενικά διαχωρίζονται σε τέσσερις κύριες κατηγορίες:

• Συσκευασίες επιφάνειας

• Συσκευασίες μέσω οπών

• Συσκευασίες PQFN

• Συσκευασίες DirectFET

Κάθε τύπος συσκευασίας έχει σχεδιαστεί για να καλύπτει συγκεκριμένες ηλεκτρικές, θερμικές και μηχανικές απαιτήσεις. Η πιο κατάλληλη επιλογή εξαρτάται από παράγοντες όπως το επίπεδο ισχύος, ο διαθέσιμος χώρος στην πλακέτα, η μέθοδος κατασκευής και οι απαιτήσεις ψύξης.

Συσκευασίες επιφάνειας

Οι MOSFET επιφάνειας έχουν σχεδιαστεί για να συγκολλώνται απευθείας στην επιφάνεια ενός εκτυπωμένου κυκλώματος (PCB). Αυτές οι συσκευασίες χρησιμοποιούνται ευρέως στη σύγχρονη ηλεκτρονική επειδή υποστηρίζουν την αυτοματοποιημένη συναρμολόγηση και επιτρέπουν υψηλή πυκνότητα εξαρτημάτων σε συμπαγείς πλακέτες κυκλωμάτων.

Το μικρό τους μέγεθος τις καθιστά κατάλληλες για φορητές ηλεκτρονικές συσκευές, εξοπλισμό επικοινωνίας, ενσωματωμένα συστήματα, προϊόντα που λειτουργούν με μπαταρία και συμπαγείς μετατροπείς ισχύος.

Κοινές συσκευασίες MOSFET επιφάνειας περιλαμβάνουν:

• TO-263 (D²PAK)

• TO-252 (DPAK)

• MO-187

• SO-8

• SOT-223

• SOT-23

• TSOP-6

Αυτοί οι τύποι συσκευασιών βρίσκονται συχνά σε ρυθμιστές τάσης, μετατροπείς DC-DC, κυκλώματα διαχείρισης μπαταρίας και εφαρμογές διακοπής χαμηλής έως μεσαίας ισχύος.

Συσκευασίες μέσω οπών

Οι συσκευασίες MOSFET μέσω οπών χρησιμοποιούν μεταλλικές επαφές που περνούν μέσα από οπές στην PCB και συγκολλώνται στην αντίθετη πλευρά της πλακέτας. Αυτή η κατασκευή παρέχει μια ισχυρή μηχανική σύνδεση και συχνά υποστηρίζει υψηλότερα επίπεδα ισχύος από τις μικρότερες συσκευασίες επιφάνειας.

Το μεγαλύτερο μέγεθος των συσκευασιών μέσω οπών τους καθιστά επίσης πιο εύκολες στην προσκόλληση σε εξωτερικές ψύκτρες, βελτιώνοντας τη θερμική απόδοση σε απαιτητικές εφαρμογές.

Κοινές συσκευασίες MOSFET μέσω οπών περιλαμβάνουν:

• TO-262

• TO-251

• TO-274

• TO-220

• TO-247

Μεταξύ αυτών, η συσκευασία TO-220 είναι μία από τις πιο αναγνωρίσιμες και συχνά χρησιμοποιούμενες. Βρίσκεται συχνά σε τροφοδοτικά, ελεγκτές κινητήρων, φορτιστές μπαταριών, ηλιακά συστήματα και βιομηχανική ηλεκτρονική.

Για εφαρμογές υψηλότερης τρέχουσας, οι συσκευασίες TO-247 προτιμούνται συχνά επειδή το μεγαλύτερο μέγεθός τους επιτρέπει καλύτερη αποδοτικότητα θερμότητας και μεγαλύτερη ικανότητα διαχείρισης ισχύος.

Συσκευασίες PQFN

Οι συσκευασίες Power Quad Flat No-Lead (PQFN) έχουν σχεδιαστεί για εφαρμογές που απαιτούν τόσο συμπαγές μέγεθος όσο και αποτελεσματική θερμική απόδοση.

Σε αντίθεση με τις παραδοσιακές συσκευασίες με επαφές, οι συσκευές PQFN χρησιμοποιούν εκτεθειμένες μεταλλικές επιφάνειες κάτω από το σώμα της συσκευασίας. Αυτός ο σχεδιασμός δημιουργεί πιο σύντομες ηλεκτρικές διαδρομές και μειώνει την παθητική επαγωγή, βοηθώντας στη βελτίωση της απόδοσης διακοπής σε κύκλωμα ισχύος υψηλής συχνότητας.

Κοινά μεγέθη συσκευασιών PQFN περιλαμβάνουν:

• PQFN 2 × 2

• PQFN 3 × 3

• PQFN 3.3 × 3.3

• PQFN 5 × 4

• PQFN 5 × 6

Αυτές οι συσκευασίες χρησιμοποιούνται συχνά σε μετατροπείς DC-DC, μονάδες διαχείρισης ισχύος, φορητές συσκευές και σχεδιασμούς PCB υψηλής πυκνότητας όπου η αποτελεσματικότητα και η εξοικονόμηση χώρου είναι σημαντικές.

Συσκευασίες DirectFET

Η τεχνολογία DirectFET αναπτύχθηκε ειδικά για εφαρμογές υψηλής απόδοσης ισχύος όπου η θερμική διαχείριση είναι κρίσιμη.

Σε συμβατικές συσκευασίες, η θερμότητα πρέπει να διασχίσει πολλές στρώσεις πριν φτάσει στην PCB ή στην επιφάνεια ψύξης. Οι συσκευασίες DirectFET μειώνουν αυτή τη θερμική διαδρομή, βελτιώνοντας την αποδοτικότητα μεταφοράς θερμότητας και μειώνοντας την θερμική αντίσταση.

Το αποτέλεσμα είναι καλύτερη απόδοση ψύξης, μειωμένες ηλεκτρικές απώλειες και μεγαλύτερη αποδοτικότητα υπό συνθήκες λειτουργίας υψηλής ροής.

Κοινές τύποι συσκευασιών DirectFET περιλαμβάνουν:

• DirectFET M4

• DirectFET MA

• DirectFET MD

• DirectFET ME

• DirectFET S1

• DirectFET SH

Αυτές οι συσκευασίες χρησιμοποιούνται συχνά σε τροφοδοτικά διακομιστών, εξοπλισμό τηλεπικοινωνιών, μετατροπείς υψηλής απόδοσης και προηγμένα συστήματα διαχείρισης ισχύος.

Πώς να επιλέξετε τη σωστή συσκευασία MOSFET

Η επιλογή μιας συσκευασίας MOSFET περιλαμβάνει περισσότερα από την επιλογή ενός φυσικού μεγέθους που ταιριάζει σε μια πλακέτα κυκλώματος. Η συσκευασία επηρεάζει άμεσα την θερμική απόδοση, την αποδοτικότητα, την αξιοπιστία και την μακροχρόνια λειτουργία.

Πολλοί παράγοντες θα πρέπει να αξιολογηθούν κατά την επιλογή συσκευασίας:

• Ονομαστική τάση

• Ονομαστική ροή

• Ικανότητα διάχυσης ισχύος

• Συχνότητα διακοπής

• Θερμική απόδοση

• Διαθέσιμος χώρος PCB

• Μέθοδος ψύξης

• Απαιτήσεις μηχανικής στήριξης

Για παράδειγμα, μια συμπαγής συσκευασία επιφάνειας μπορεί να είναι ιδανική για μια φορητή ηλεκτρονική συσκευή όπου ο χώρος είναι περιορισμένος και τα επίπεδα ισχύος είναι σχετικά χαμηλά. Ωστόσο, η ίδια συσκευασία μπορεί να δυσκολευτεί να διαχειριστεί την θερμότητα σε έναν ελεγκτή κινητήρων υψηλής ροής ή σε ένα βιομηχανικό τροφοδοτικό.

Αντίθετα, μια μεγαλύτερη συσκευασία με υποστήριξη ψύκτρας μπορεί να καταλαμβάνει περισσότερο χώρο στην πλακέτα αλλά μπορεί να παρέχει σημαντικά καλύτερη θερμική απόδοση και υψηλότερη ικανότητα διαχείρισης ισχύος.

Η επιλογή του πακέτου είναι ιδιαίτερα σημαντική στην ηλεκτρονική ισχύος. Ακόμη και όταν δύο MOSFET έχουν παρόμοιες ηλεκτρικές προδιαγραφές, οι διαφορές στην κατασκευή του πακέτου μπορούν να οδηγήσουν σε σημαντικές παραλλαγές στην άνοδο θερμοκρασίας, την αποδοτικότητα και την αξιοπιστία. Ένα σωστά επιλεγμένο πακέτο βοηθά στη διατήρηση χαμηλότερων λειτουργικών θερμοκρασιών, βελτιώνει τη μακροχρόνια σταθμότητα και επιτρέπει στον MOSFET να λειτουργεί με ασφάλεια υπό απαιτητικές συνθήκες.

Για το λόγο αυτό, η επιλογή του πακέτου θα πρέπει πάντα να αξιολογείται παράλληλα με τις βαθμολογίες τάσης, τις βαθμολογίες ρεύματος, τα χαρακτηριστικά διακόπτη και τις θερμικές απαιτήσεις κατά την επιλογή ενός MOSFET για έναν σχεδιασμό.

Συμπέρασμα

Οι MOSFET συνδυάζουν υψηλή αντίσταση εισόδου, γρήγορη ταχύτητα διακοπής, χαμηλές απαιτήσεις ισχύος ελέγχου και αποδοτικό έλεγχο ρεύματος, καθιστώντας τους βασικά μέρη στους σύγχρονους κυκλώματα. Η κατανόηση της δομής, λειτουργίας, τύπων, χαρακτηριστικών και επιλογών πακέτου τους βοηθά στην επιλογή του κατάλληλου MOSFET για μετατροπή ισχύος, έλεγχο κινητήρα, ψηφιακή λογική και άλλες ηλεκτρονικές εφαρμογές.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί οι MOSFET ενίσχυσης καναλιού N κυριαρχούν στις σύγχρονες σχεδιάσεις ηλεκτρονικής ισχύος;

Οι MOSFET ενίσχυσης καναλιού N συνδυάζουν αρκετά σημαντικά πλεονεκτήματα, περιλαμβάνοντας χαμηλή αντίσταση σε λειτουργία, γρήγορη ταχύτητα διακοπής, υψηλή ικανότητα ρεύματος και κανονική λειτουργία. Δεδομένου ότι παραμένουν σβηστοί έως ότου εφαρμοστεί μια τάση πύλης, βελτιώνουν την ασφάλεια και μειώνουν την κατανάλωση ισχύος αναμονής. Η απόδοσή τους τους καθιστά την προτιμώμενη επιλογή για τροφοδοτικά, κινητήρες, μετατροπείς DC-DC, συστήματα μπαταριών και εφαρμογές βιομηχανικού ελέγχου.

2. Πώς συμβάλλει η δομή του μονωμένου πύλης στην αποδοτικότητα του MOSFET;

Η πύλη του MOSFET είναι απομονωμένη από το κανάλι ημιαγωγού με μια λεπτή στρώση διοξειδίου του πυριτίου, η οποία αποτρέπει τη συνεχή ροή ρεύματος στην πύλη. Αυτό επιτρέπει στη συσκευή να ελέγχεται κυρίως από την τάση αντί για το ρεύμα. Ως αποτέλεσμα, το κύκλωμα ελέγχου καταναλώνει πολύ λίγη ενέργεια, παρέχοντας στον MOSFET εξαιρετικά υψηλή αντίσταση εισόδου και καθιστώντας τον πολύ αποδοτικό για εφαρμογές διακοπής και ελέγχου.

3. Γιατί είναι η τάση κατωφλίου μια σημαντική παράμετρος κατά την επιλογή ενός MOSFET;

Η τάση κατωφλίου καθορίζει την ελάχιστη τάση πύλης-πηγής που απαιτείται για το σχηματισμό ενός αγωγού μεταξύ της αποχετευτικής και της πηγής. Εάν η τάση πύλης δεν ξεπεράσει αυτή την τιμή, ο MOSFET ενδέχεται να μην ενεργοποιηθεί πλήρως, οδηγώντας σε μεγαλύτερη αντίσταση και απώλεια ισχύος. Η επιλογή μιας κατάλληλης τάσης κατωφλίου εξασφαλίζει αξιόπιστη απόδοση διακοπής και σωστή λειτουργία με το προοριζόμενο κύκλωμα ελέγχου.

4. Γιατί απαιτούνται συχνά προστατευτικά εξαρτήματα κατά την εκκόληση επαγωγικών φορτίων με έναν MOSFET;

Τα επαγωγικά φορτία όπως οι κινητήρες, οι ρελέ και οι σολένοι αποθηκεύουν ενέργεια σε ένα μαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας. Όταν ο MOSFET κλείνει, το καταρρέον μαγνητικό πεδίο δημιουργεί μια υψηλή τάση γνωστή ως πίσω EMF. Χωρίς προστασία, αυτή η τάση μπορεί να βλάψει τον MOSFET. Εξαρτήματα όπως οι διόδους flyback, οι διόδους TVS και τα κυκλώματα snubber βοηθούν στην απορρόφηση ή ανακατεύθυνση αυτής της ενέργειας και στην ενίσχυση της αξιοπιστίας διακοπής.

5. Πώς επηρεάζει η επιλογή πακέτου MOSFET την απόδοση και την αξιοπιστία του κυκλώματος;

Το πακέτο MOSFET επηρεάζει τη διάχυση θερμότητας, την ικανότητα χειρισμού ρεύματος, την απόδοση διακοπής και την μακροχρόνια αξιοπιστία. Ένα πακέτο που δεν μπορεί να απομακρύνει αποτελεσματικά τη θερμότητα μπορεί να προκαλέσει υπερβολικές θερμοκρασίες κέντρου και μειωμένη διάρκεια ζωής της συσκευής. Η επιλογή του σωστού πακέτου εξασφαλίζει επαρκές ψύξιμο, σταθερή λειτουργία και ασφαλή απόδοση υπό τις απαιτούμενες συνθήκες τάσης, ρεύματος και ισχύος.
