Οδηγός LDO vs Buck Converter: Συμβουλές απόδοσης, εφαρμογών και επιλογής

Οι ρυθμιστές χαμηλής πτώσης και οι μετατροπείς buck είναι δύο κοινές λύσεις ρύθμισης ισχύος που χρησιμοποιούνται για την παροχή σταθερής τάσης σε ηλεκτρονικά συστήματα.Αυτό το άρθρο εξηγεί πώς λειτουργεί το καθένα, συμπεριλαμβανομένων των αρχών λειτουργίας, των χαρακτηριστικών απόδοσης και των βασικών στοιχείων σχεδιασμού.Συγκρίνει τα δυνατά και τα όριά τους όσον αφορά τον θόρυβο, την απόδοση, τη θερμότητα και την πολυπλοκότητα.Διερευνά επίσης πραγματικές εφαρμογές και παράγοντες επιλογής, βοηθώντας να διευκρινιστεί πότε πρέπει να χρησιμοποιηθεί ένα LDO, ένας μετατροπέας buck ή ένας συνδυασμός και των δύο για αξιόπιστη και αποτελεσματική διαχείριση ενέργειας.

Κατάλογος

Τι είναι το LDO;

Ένας LDO, ή ρυθμιστής χαμηλής πτώσης, είναι ένας τύπος γραμμικού ρυθμιστή που παρέχει σταθερή τάση εξόδου με πολύ μικρή διαφορά μεταξύ της τάσης εισόδου και εξόδου.Χρησιμοποιεί ένα τρανζίστορ διέλευσης για να ρυθμίζει την αντίσταση με βάση τις αλλαγές φορτίου και εισόδου, διατηρώντας την έξοδο σταθερή.Αυτό το καθιστά κατάλληλο για σχέδια χαμηλού θορύβου, συμπαγή και ευαίσθητα στο κόστος, ειδικά σε συσκευές που τροφοδοτούνται με μπαταρία.

Τα LDO λειτουργούν ελέγχοντας το τρανζίστορ διέλευσης για να διατηρήσουν μια σταθερή τάση.Μπορούν να λειτουργήσουν ακόμη και όταν η τάση εισόδου είναι ελαφρώς υψηλότερη από την έξοδο.Αυτό τα καθιστά χρήσιμα σε συστήματα χαμηλής κατανάλωσης.Έχουν επίσης σχεδιαστεί για να διατηρούν το ρεύμα ηρεμίας σε χαμηλά επίπεδα, γεγονός που συμβάλλει στη μείωση της χρήσης ενέργειας κατά τη διάρκεια της αναμονής.

Τα LDO είναι χρήσιμα σε εφαρμογές που χρειάζονται καθαρή και σταθερή ισχύ.Ο απλός σχεδιασμός τους αποφεύγει τον θόρυβο μεταγωγής, ο οποίος βοηθά στη μείωση των ηλεκτρομαγνητικών παρεμβολών.Αυτό τα καθιστά κατάλληλα για αναλογικά κυκλώματα, ιατρικές συσκευές, συστήματα ήχου και ασύρματες μονάδες.Σε εφαρμογές ήχου, βοηθούν στη διατήρηση καθαρού ήχου αποτρέποντας την κυματοποίηση τάσης.

Τα LDO γίνονται λιγότερο αποδοτικά όταν η διαφορά μεταξύ της τάσης εισόδου και εξόδου είναι μεγάλη.Αυτό οδηγεί σε μεγαλύτερη απαγωγή θερμότητας και χαμηλότερη απόδοση, ειδικά σε εφαρμογές υψηλού ρεύματος.Λειτουργούν καλύτερα σε συστήματα με μικρές διαφορές τάσης, όπως φορητά ηλεκτρονικά.Για υψηλότερες ανάγκες ισχύος, οι ρυθμιστές μεταγωγής είναι συχνά καλύτερη επιλογή.

Η αποτελεσματική χρήση των LDO απαιτεί προσεκτικές σχεδιαστικές επιλογές.Σημαντικοί παράγοντες περιλαμβάνουν την τάση διακοπής, τη ρύθμιση φορτίου και το ρεύμα ηρεμίας.Σε συσκευές όπως φορητές ηλεκτρονικές συσκευές, το χαμηλό ρεύμα ηρεμίας συμβάλλει στην παράταση της διάρκειας ζωής της μπαταρίας.Η διαχείριση της θερμότητας είναι επίσης σημαντική, επομένως χρησιμοποιούνται η σωστή διάταξη PCB και μέθοδοι ψύξης για την αποφυγή υπερθέρμανσης και τη βελτίωση της αξιοπιστίας.

Τα LDO προσφέρουν έναν απλό και αξιόπιστο τρόπο ρύθμισης της τάσης.Οι συνεχείς βελτιώσεις μπορεί να περιλαμβάνουν καλύτερη απόδοση και προσαρμοστικούς σχεδιασμούς που μειώνουν την απώλεια ισχύος διατηρώντας παράλληλα χαμηλό θόρυβο.Αυτές οι εξελίξεις μπορούν να επεκτείνουν τη χρήση τους στα σύγχρονα ηλεκτρονικά που απαιτούν τόσο ακρίβεια όσο και ενεργειακή απόδοση.

Κατανόηση του μετατροπέα Buck

Ένας μετατροπέας buck είναι ένα κύκλωμα μεταγωγής που μειώνει μια υψηλότερη τάση εισόδου σε μια χαμηλότερη, σταθερή τάση εξόδου.Χρησιμοποιεί ένα MOSFET που ανάβει και σβήνει γρήγορα για τον έλεγχο της ροής ενέργειας.Ένας επαγωγέας αποθηκεύει ενέργεια όταν ο διακόπτης είναι ενεργοποιημένος και την απελευθερώνει όταν είναι απενεργοποιημένος, διατηρώντας το ρεύμα σταθερό.Οι πυκνωτές εξομαλύνουν την έξοδο και μειώνουν τον κυματισμό τάσης.

Ένας μετατροπέας buck ελέγχει την τάση εξόδου ρυθμίζοντας τον κύκλο λειτουργίας, που είναι ο χρόνος που ο διακόπτης παραμένει ενεργοποιημένος κατά τη διάρκεια κάθε κύκλου.Με την αλλαγή αυτής της αναλογίας, διατηρεί μια σταθερή έξοδο ακόμα κι αν αλλάξει η είσοδος ή το φορτίο.Αυτή η μέθοδος επιτρέπει υψηλή απόδοση, συχνά πάνω από 90%.

Οι μετατροπείς Buck έχουν σχεδιαστεί για να μειώνουν την απώλεια ενέργειας και να βελτιώνουν την απόδοση, ακόμη και κάτω από βαριά φορτία.Παράγουν λιγότερη θερμότητα σε σύγκριση με τους γραμμικούς ρυθμιστές.Αυτό συμβάλλει στην επέκταση της διάρκειας ζωής της μπαταρίας σε φορητές συσκευές όπως τα smartphone.Η αποδοτική χρήση ενέργειας υποστηρίζει σταθερή απόδοση και μεγαλύτερο χρόνο λειτουργίας.

Οι μετατροπείς Buck μπορούν να δημιουργήσουν θόρυβο και ηλεκτρομαγνητικές παρεμβολές λόγω γρήγορης εναλλαγής.Απαιτούν επίσης προσεκτική επιλογή επαγωγέων και πυκνωτών, γεγονός που προσθέτει πολυπλοκότητα σχεδιασμού.Οι μέθοδοι φιλτραρίσματος και η σωστή επιλογή εξαρτημάτων συμβάλλουν στη μείωση του θορύβου και στη βελτίωση της απόδοσης.Σε σύγκριση με τους γραμμικούς ρυθμιστές, είναι πιο αποτελεσματικοί αλλά πιο δύσκολο να σχεδιαστούν.

Οι μετατροπείς Buck χρησιμοποιούνται ευρέως σε σύγχρονα συστήματα που χρειάζονται αποτελεσματικό έλεγχο ισχύος.Χρησιμοποιούνται σε συστήματα ανανεώσιμων πηγών ενέργειας, ηλεκτρονικά αυτοκινήτων και σχέδια κατανεμημένης ενέργειας.Η ικανότητά τους να χειρίζονται τις μεταβαλλόμενες συνθήκες τα καθιστά αξιόπιστα για πολλές εφαρμογές.Οι συνεχείς βελτιώσεις συνεχίζουν να τα καθιστούν πιο συμπαγή και αποτελεσματικά.

Αρχές Εργασίας

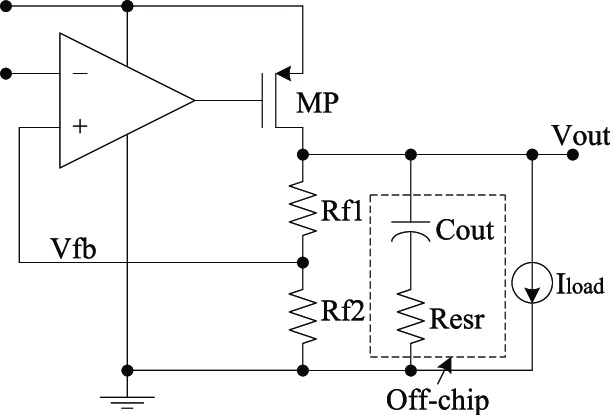

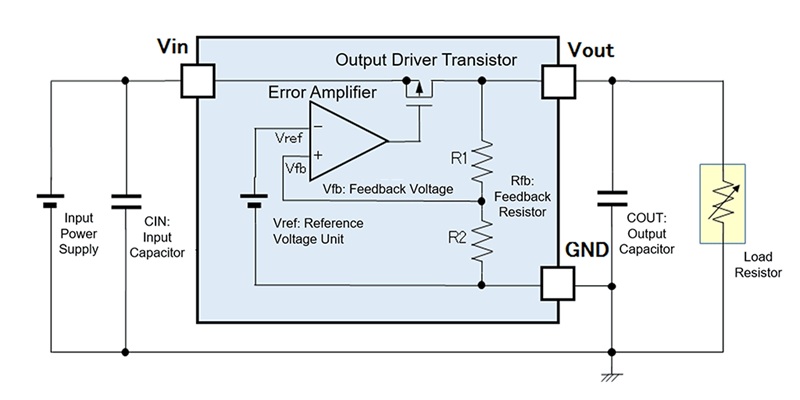

Λειτουργία LDO

Ένας ρυθμιστής LDO λειτουργεί μέσω γραμμικής ρύθμισης, χρησιμοποιώντας μια σειρά διασυνδεδεμένων εξαρτημάτων: ένα τρανζίστορ διέλευσης, έναν ενισχυτή σφάλματος, μια σταθερή αναφορά τάσης και ένα δίκτυο ανάδρασης.Στο επίκεντρο της λειτουργίας του, ο ενισχυτής σφάλματος παρακολουθεί επίμονα την τάση εξόδου έναντι της τάσης αναφοράς.Προσαρμόζει προληπτικά την αγωγιμότητα του τρανζίστορ διέλευσης για να διατηρεί μια σταθερή τάση εξόδου.Αυτή η ενεργή ρύθμιση δέχεται διακυμάνσεις στη ζήτηση φορτίου ή διακυμάνσεις στην τάση εισόδου, προστατεύοντας τα κατάντη εξαρτήματα από ασυνεπή παροχή ισχύος.

Ωστόσο, η διαδικασία ρύθμισης συνοδεύεται από ένα συμβιβασμό, την παραγωγή θερμότητας.Η πτώση τάσης μεταξύ της εισόδου και της εξόδου, όταν πολλαπλασιάζεται με το ρεύμα φορτίου, μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα.Η διαχείριση αυτής της θερμικής απόδοσης θέτει μοναδικές προκλήσεις, ειδικά σε συμπαγή συστήματα με περιορισμένη ικανότητα ψύξης ή σε σενάρια που απαιτούν εξόδους υψηλού ρεύματος.Η αποτυχία να αντιμετωπιστούν αποτελεσματικά οι θερμικές ανησυχίες μπορεί να οδηγήσει σε μειωμένη απόδοση και αξιοπιστία της συσκευής.

Σε πρακτικές εφαρμογές, τα LDO παίζουν καθοριστικό ρόλο σε περιβάλλοντα ευαίσθητα στον θόρυβο όπου τα σταθερά και καθαρά τροφοδοτικά είναι απαραίτητα.

• Οι ενισχυτές ήχου, για παράδειγμα, εξαρτώνται από LDO για την καταστολή του ηλεκτρικού θορύβου που θα μπορούσε να υποβαθμίσει τη διαύγεια του ήχου.

• Ομοίως, τα κυκλώματα ραδιοσυχνοτήτων συχνά ενσωματώνουν LDO για τον μετριασμό των προβλημάτων παρεμβολών που διαφορετικά θα μπορούσαν να προκαλέσουν οι ρυθμιστές μεταγωγής.

Ο σχεδιασμός των LDO απαιτεί ιδιαίτερη προσοχή στη διάχυση θερμότητας και στους περιορισμούς του αποτυπώματος.Οι κοινές στρατηγικές περιλαμβάνουν τη βέλτιστη τοποθέτηση εξαρτημάτων και, σε ορισμένες περιπτώσεις, την ενσωμάτωση ψυκτών θερμότητας για την αποτελεσματική διασπορά της θερμικής ενέργειας.Αυτοί οι μετριασμοί αντικατοπτρίζουν μια πρακτική κατανόηση των προκλήσεων που θέτει η θερμική διαχείριση, όπου τα κυκλώματα ακριβείας είναι ευάλωτα στην υποβάθμιση της απόδοσης κάτω από συνθήκες κακής διαχείρισης θερμότητας.

Μια εξελισσόμενη περιοχή ενδιαφέροντος περιβάλλει τη βελτιστοποίηση της σχεδίασης τρανζίστορ διέλευσης.Η πρόοδος στα υλικά ημιαγωγών, μαζί με τις καινοτόμες γεωμετρικές διαμορφώσεις, έχουν δυνατότητες μείωσης των θερμικών απωλειών.Για παράδειγμα, η αξιοποίηση νεότερων υλικών με καλύτερη αγωγιμότητα θερμότητας ή η αναδιάρθρωση της διάταξης του τρανζίστορ θα μπορούσε να κλείσει σταδιακά τα κενά απόδοσης που έχουν ιστορικά περιορισμένη απόδοση LDO.Η πρόοδος στη μικροκατασκευή και την επιστήμη των υλικών συνεχίζει να προαναγγέλλει δυνατότητες επαναπροσδιορισμού του τι είναι εφικτό σε αυτές τις συσκευές.

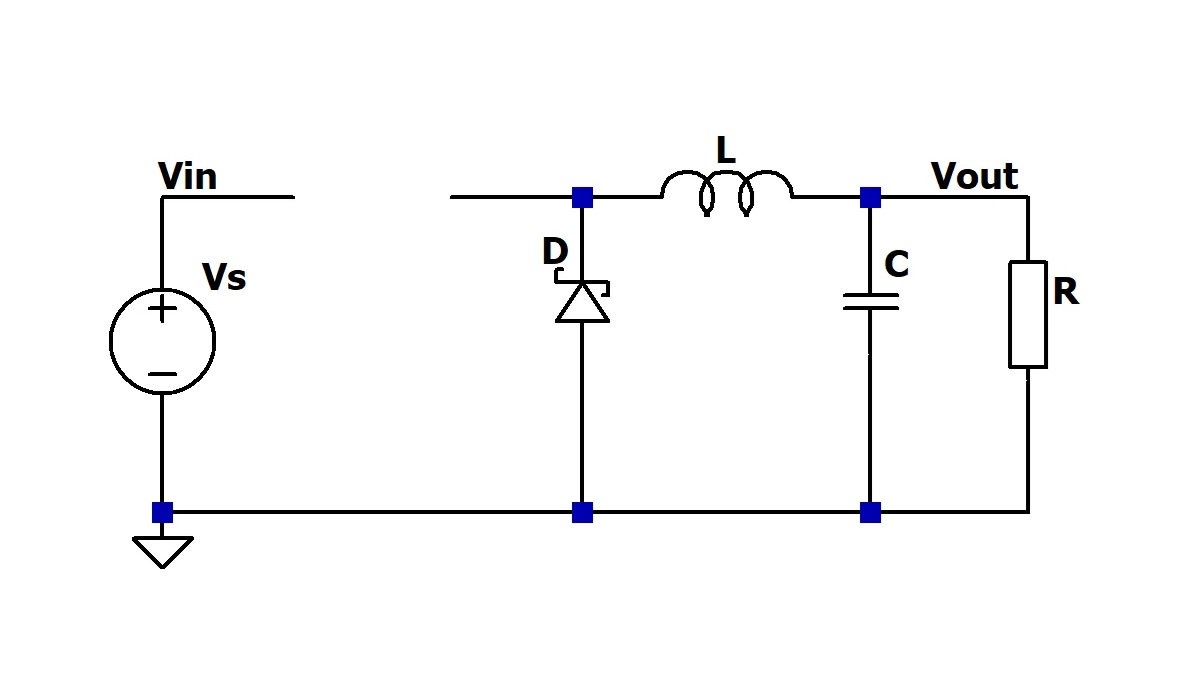

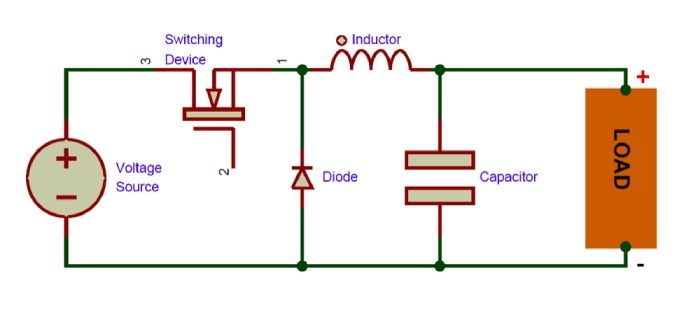

Λειτουργία μετατροπέα Buck

Οι μετατροπείς Buck λειτουργούν με βάση την αρχή της αποθήκευσης ενέργειας και της χρονικής απελευθέρωσης, μια διαδικασία που διέπεται από τη χρήση τεχνολογίας μεταγωγής.

• Κατά τη φάση "ON", ένας επαγωγέας συσσωρεύει ενέργεια που παρέχεται από την πηγή τάσης εισόδου, δημιουργώντας ένα μαγνητικό πεδίο καθώς ρέει το ρεύμα.

• Στη φάση "OFF" που ακολουθεί, η κατάρρευση αυτού του μαγνητικού πεδίου οδηγεί την αποθηκευμένη ενέργεια προς το φορτίο, διευκολυνόμενη από μια δίοδο ή ένα σύγχρονο MOSFET.

Ο μετατροπέας ενσωματώνει έναν μηχανισμό ανάδρασης που παρακολουθεί αδιάκοπα τα επίπεδα τάσης εξόδου.Ρυθμίζοντας με ακρίβεια τον κύκλο λειτουργίας διαμόρφωσης πλάτους παλμού (PWM), το σύστημα ρυθμίζει την τάση εξόδου με υψηλή ακρίβεια, επιδεικνύοντας αξιοσημείωτη απόδοση υπό ποικίλες συνθήκες εισόδου και φορτία υψηλού ρεύματος.

Οι συμπαγείς και αποδοτικές τους δυνατότητες ρύθμισης ισχύος δείχνουν γιατί οι μετατροπείς buck υπερέχουν σε πραγματικές αναπτύξεις.

• Οι μονάδες επεξεργασίας γραφικών (GPU), με απαιτητικά προφίλ ισχύος, επωφελούνται σε μεγάλο βαθμό από την ικανότητα του μετατροπέα να χειρίζεται ταχείες μεταβατικές καταστάσεις και να μετατρέπει τάσεις υψηλής εισόδου σε πιο εύχρηστα, χαμηλότερα επίπεδα εξόδου.

• Οι φορητές συσκευές αξιοποιούν την ευελιξία αυτών των μετατροπέων για να εξασφαλίσουν σταθερή λειτουργικότητα σε κυμαινόμενα σενάρια χρήσης.

Μια αξιοσημείωτη πτυχή του σχεδιασμού του μετατροπέα buck βασίζεται στην επιλογή των παθητικών εξαρτημάτων του πυρήνα: επαγωγείς και πυκνωτές.Η προτεραιότητα εξαρτημάτων με χαμηλή αντίσταση και ελάχιστες παρασιτικές επιδράσεις μειώνει άμεσα τις απώλειες ενέργειας και βελτιώνει τη συνολική απόδοση του συστήματος.Επιπλέον, η εισαγωγή σύγχρονων MOSFET στη θέση των παραδοσιακών διόδων αυξάνει περαιτέρω την απόδοση.Αυτή η αλλαγή μειώνει τις απώλειες αγωγιμότητας κατά τη φάση "OFF", δείχνοντας πώς ακόμη και οι σταδιακές βελτιώσεις σχεδιασμού μπορούν να αποφέρουν σημαντικές βελτιώσεις απόδοσης σε πρακτικές εφαρμογές.

Κοιτάζοντας το μέλλον, οι μετατροπείς buck βιώνουν μια έγχυση έξυπνων μεθοδολογιών σχεδιασμού.

• Η άνοδος των προηγμένων ψηφιακών ελεγκτών επιτρέπει προσαρμογές του συστήματος σε πραγματικό χρόνο, ενισχύοντας την αξιόπιστη λειτουργία υπό κυμαινόμενα φορτία.

• Η έρευνα σε αλγόριθμους προσαρμοστικού κύκλου εργασίας προσπαθεί να βελτιώσει τη λειτουργική απόδοση, ακόμη και σε σενάρια όπου τα φορτία ποικίλλουν δυναμικά.

Καθώς αυτές οι εξελίξεις ενσωματώνονται στα κύρια σχέδια, επαναπροσδιορίζουν τα σημεία αναφοράς για την εξισορρόπηση της αποδοτικότητας, της απόδοσης και της λειτουργικής ευελιξίας.Η συνεχιζόμενη εξερεύνηση σχεδίων με γνώμονα την ενέργεια και έξυπνων συστημάτων ελέγχου επιβεβαιώνει την εστίαση της βιομηχανίας στην προώθηση της καινοτομίας, ενώ παράλληλα ικανοποιεί τις απαιτήσεις ενεργειακής απόδοσης των σύγχρονων εφαρμογών.

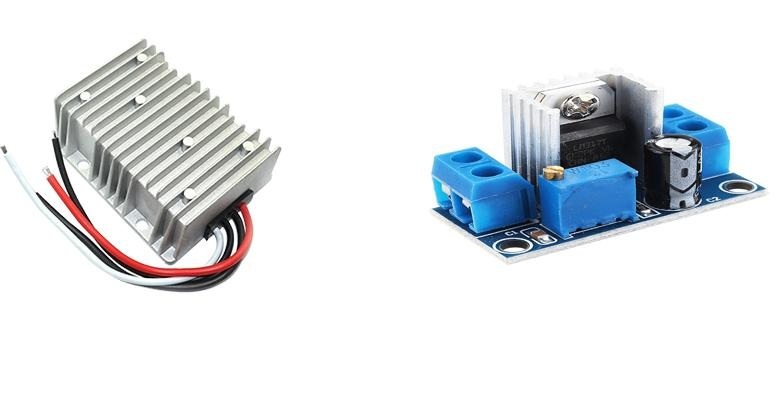

Η σύγκριση του LDO και του μετατροπέα Buck

LDO

Οι γραμμικοί ρυθμιστές (LDO) αναγνωρίζονται για την ικανότητά τους να δημιουργούν εξόδους εξαιρετικά χαμηλού θορύβου, να παρέχουν γρήγορες μεταβατικές αποκρίσεις και να διατηρούν ελάχιστη πολυπλοκότητα κυκλώματος.Αυτά τα χαρακτηριστικά τα τοποθετούν ως ιδανικούς υποψηφίους για την τροφοδοσία ευαίσθητων κυκλωμάτων ραδιοσυχνοτήτων, προηγμένων συστημάτων ήχου και αναλογικών εξαρτημάτων που απαιτούν πολύ ακριβή ρύθμιση τάσης.Επιπλέον, η συμπαγής φύση τους διευκολύνει την ενσωμάτωση σε ηλεκτρονικές συσκευές όπου οι χωρικοί περιορισμοί είναι καθοριστικός παράγοντας.

Παρά τα πλεονεκτήματά τους, τα LDO αντιμετωπίζουν αξιοσημείωτους περιορισμούς όταν επιφορτίζονται με το χειρισμό σημαντικών διαφορών τάσης ή υψηλής ισχύος εξόδου.Ένα σημαντικό ζήτημα είναι η θερμική διάχυση, όπου η πτώση τάσης οδηγεί σε υπερβολική θερμότητα, που ενδέχεται να διακυβεύσει τόσο τη λειτουργική απόδοση όσο και τη διάρκεια ζωής του συστήματος.Η αντιμετώπιση αυτού απαιτεί προληπτικές στρατηγικές διαχείρισης θερμότητας, όπως η ενσωμάτωση ψυκτών υψηλής απόδοσης, η ανάπτυξη προηγμένων υλικών θερμικής διεπαφής ή η υιοθέτηση καινοτόμων λύσεων συσκευασίας προσαρμοσμένων στη διασπορά θερμότητας.

Όταν σχεδιάζετε συστήματα με σημαντικές τρέχουσες απαιτήσεις παράδοσης, εστιάστε σε τεχνικές που εξασφαλίζουν αξιόπιστη απόδοση χωρίς υπερφόρτωση του θερμικού περιβλήματος.Τέτοιες μέθοδοι δείχνουν την αναγκαιότητα σχεδιασμένων με ακρίβεια θερμικών διαδρομών που προστατεύουν το σύστημα σε διάφορες συνθήκες λειτουργίας.

Μετατροπέας Buck

Οι μετατροπείς Buck, χρησιμοποιώντας αρχές μεταγωγής, διαπρέπουν στο να μειώνουν τις υψηλές τάσεις εισόδου σε διαχειρίσιμα επίπεδα εξόδου με εξαιρετική ενεργειακή απόδοση.Ελαχιστοποιώντας τις απώλειες ισχύος κατά τη μετατροπή τάσης, υποστηρίζουν την αξιόπιστη λειτουργία συστημάτων υψηλής απόδοσης, συμπεριλαμβανομένων των μονάδων ισχύος CPU, των ηλεκτρονικών ειδών αυτοκινήτου και των σύγχρονων φορητών συσκευών.Η ικανότητά τους να αντιμετωπίζουν σημαντικές περιπλοκές ισχύος, διατηρώντας παράλληλα υπό έλεγχο την παραγωγή θερμότητας είναι χρήσιμη σε απαιτητικές εφαρμογές.

Ωστόσο, η ενσωμάτωση των μετατροπέων buck δεν είναι χωρίς προκλήσεις.Η εξάρτηση από εξαρτήματα όπως επαγωγείς, πυκνωτές και διακόπτες εισάγει αξιοσημείωτες πολυπλοκότητες σχεδιασμού κυκλωμάτων.Επιπλέον, οι λειτουργίες μεταγωγής υψηλής συχνότητας παράγουν θόρυβο που μπορεί να επηρεάσει τον ευαίσθητο εξοπλισμό.Για να αντιμετωπιστεί αυτό, οι στοχευμένες τεχνικές καταστολής θορύβου περιλαμβάνουν βελτιστοποιημένες διατάξεις πυκνωτών, προηγμένες μεθόδους διαμόρφωσης και σχέδια πολυστρωματικών PCB με ενσωματωμένα εξαρτήματα φιλτραρίσματος.

Στην πολυπλοκότητα του σχεδιασμού τους προστίθεται η απαίτηση για μεγαλύτερα αποτυπώματα PCB, τα οποία μπορούν να επιβαρύνουν τους χωρικούς περιορισμούς στις σύγχρονες συσκευές.Τα παθητικά και τα ενεργά εξαρτήματα είναι ενσωματωμένα σε πλακέτες πολλαπλών στρώσεων για εξοικονόμηση χώρου διατηρώντας παράλληλα την πλήρη λειτουργικότητα.Αυτές οι στρατηγικές σχεδίασης εναρμονίζουν τη συμπαγή με τις επιχειρησιακές απαιτήσεις, διασφαλίζοντας ότι οι μετατροπείς buck εξυπηρετούν διαφορετικές εφαρμογές με μέγιστη απόδοση.

Στρατηγικές ρύθμισης υβριδικής ισχύος

Τα σύγχρονα συστήματα ρύθμισης ισχύος χρησιμοποιούν συχνά μια υβριδική προσέγγιση, ενσωματώνοντας τόσο LDO όσο και μετατροπείς buck για την επίτευξη αρμονικής παροχής ισχύος που χαρακτηρίζεται από απόδοση και ακρίβεια.Χρησιμοποιώντας μετατροπείς buck για τις απαιτούμενες μειώσεις τάσης που ακολουθούνται από LDO για τη βελτίωση της τελικής απόδοσης, μπορεί ταυτόχρονα να αντιμετωπίσει τις διπλές προκλήσεις της υψηλής ενεργειακής απόδοσης και των απαιτήσεων εξαιρετικά χαμηλού θορύβου.Αυτή η μεθοδολογία αποδεικνύεται απαραίτητη σε εφαρμογές όπως συσκευές IoT, φορητές ηλεκτρονικές συσκευές και συστήματα επικοινωνίας, όπου η καθαρή και σταθερή παροχή ισχύος παίζει καθοριστικό ρόλο στη διατήρηση της αξιόπιστης λειτουργίας των ευαίσθητων εξαρτημάτων.

Τα παραδείγματα αυτής της στρατηγικής διπλής προσέγγισης είναι πολλά.Στον εξοπλισμό επικοινωνίας υψηλής ταχύτητας, οι μετατροπείς buck χαμηλώνουν αποτελεσματικά τα εύρη τάσης, ελαχιστοποιώντας τη σπατάλη ενέργειας, ενώ τα LDO παρέχουν σταθερή και χωρίς θόρυβο παροχή στις μονάδες ραδιοσυχνοτήτων.Ομοίως, τα συστήματα infotainment αυτοκινήτου βασίζονται σε μετατροπείς buck για τη διαχείριση υποσυστημάτων υψηλής έντασης ισχύος, τα οποία συμπληρώνονται από LDO που διασφαλίζουν απόδοση χωρίς παρεμβολές σε ενισχυτές ήχου και οθόνες.

Ο σχεδιασμός λύσεων υβριδικής ισχύος απαιτεί ενδελεχή κατανόηση πολλαπλών παραμέτρων, όπως η θερμική απόδοση, οι χωρικοί περιορισμοί, ο μετριασμός του θορύβου και οι τρέχουσες απαιτήσεις.Βασιζόμενοι σε επαναληπτικά εργαλεία προσομοίωσης και πρακτικές δοκιμές για την τελειοποίηση της αλληλεπίδρασης μεταξύ των δύο στοιχείων, επιτυγχάνοντας τη βέλτιστη ισορροπία μεταξύ αποτελεσματικότητας και ακρίβειας.Αυτή η διαδικασία δείχνει τις δημιουργικές και αναλυτικές προσπάθειες που απαιτούνται για τη δημιουργία συστημάτων προσαρμοσμένων για συγκεκριμένες εφαρμογές, ενώ παράλληλα ωθούνται τα όρια της μηχανικής συστημάτων ισχύος.

Εφαρμογές LDO και Buck Converter

Ρυθμιστές χαμηλής εγκατάλειψης (LDO)

Οι ρυθμιστές χαμηλής εγκατάλειψης (LDO) χρησιμοποιούνται ευρέως για την υποστήριξη της λειτουργίας διαφορετικών συστημάτων που απαιτούν ακρίβεια και σταθερότητα.Η σημασία τους γίνεται εμφανής στην τροφοδοσία κυκλωμάτων ραδιοσυχνοτήτων, μετατροπέων ακριβείας ψηφιακού σε αναλογικό (DAC), συστημάτων ήχου και συσκευών όπου η ευαισθησία στην ποιότητα ισχύος είναι καθοριστικός παράγοντας, όπως οι αισθητήρες IoT και οι φορητές τεχνολογίες.

Στα κυκλώματα ραδιοσυχνοτήτων, μικρές διακυμάνσεις στην παροχή ισχύος μπορούν να επηρεάσουν σοβαρά την απόδοση του συστήματος εισάγοντας ανεπιθύμητο θόρυβο ή παραμορφωτική διαμόρφωση σήματος.Τα LDO παρέχουν μια αξιόπιστη λύση για τον μετριασμό τέτοιων διαταραχών και για την εξασφάλιση συνεπούς ακεραιότητας σήματος.

Για να βελτιώσετε τις εξόδους ισχύος, τα LDO συνήθως αναπτύσσονται ως μεταρυθμιστές, φιλτράροντας τον υπολειπόμενο θόρυβο από τα τροφοδοτικά μεταγωγής ή τους μετατροπείς buck.Αυτό το πρόσθετο στρώμα τελειοποίησης βοηθά στην προστασία των ευαίσθητων εξαρτημάτων που είναι ευαίσθητα σε τεχνουργήματα θορύβου υψηλής συχνότητας.

Όταν χρησιμοποιείτε LDO, η αξιολόγηση της θερμικής τους απόδοσης είναι κρίσιμης σημασίας.Ενώ τα LDO εκτιμώνται για την απλότητά τους και την ικανότητά τους να παρέχουν ισχύ χαμηλού θορύβου, η εγγενής τους απόδοση συνδέεται με τη διαρροή ισχύος, η οποία εκδηλώνεται ως θερμότητα.

Σε συμπαγείς συσκευές όπως wearables ή αισθητήρες IoT, η διαχείριση της απαγωγής θερμότητας γίνεται μια πράξη εξισορρόπησης λόγω των περιορισμών του φυσικού χώρου.Τα προηγμένα θερμικά υλικά και η βελτιστοποίηση διάταξης χρησιμοποιούνται για την αποφυγή θερμικού στραγγαλισμού και μακροπρόθεσμων προβλημάτων αξιοπιστίας.

Μετατροπείς Buck

Οι μετατροπείς buck χρησιμοποιούνται συνήθως σε ένα ευρύ φάσμα εφαρμογών, καθένας από τους οποίους επωφελείται από την ικανότητά του να μειώνει την τάση αποτελεσματικά χωρίς υπερβολική απώλεια ενέργειας.

Σε φορητές συσκευές όπως τα smartphone, η αποτελεσματική μετατροπή τάσης από μετατροπείς buck υποστηρίζει άμεσα εκτεταμένη διάρκεια ζωής της μπαταρίας.Η μεγιστοποίηση της εμπειρίας συχνά περιλαμβάνει την ενσωμάτωση χαρακτηριστικών όπως η σύγχρονη διόρθωση για την ελαχιστοποίηση της υπερβολικής παραγωγής θερμότητας.

Για την αυτοκινητοβιομηχανία και τη βιομηχανία, οι μετατροπείς buck αντιμετωπίζουν μεγάλες αλλαγές στάθμης τάσης, όπως παραδείγματα περιλαμβάνουν το ρόλο τους στα συστήματα ηλιακής ενέργειας.Σε αυτά τα σενάρια, οι μετατροπείς προσαρμόζονται δυναμικά στα κυμαινόμενα επίπεδα φωτός, βελτιώνοντας τη ροή ενέργειας για αποθήκευση ή διανομή.Τα συστήματα αυτοκινήτων εξαρτώνται περαιτέρω από μετατροπείς buck για τη σταθεροποίηση της ισχύος για μια σειρά υποσυστημάτων, από το infotainment έως τα προηγμένα συστήματα υποστήριξης οδηγού (ADAS).Η ανθεκτικότητα των σχεδίων μετατροπέων buck επιτρέπει αξιόπιστη απόδοση ακόμη και υπό συνθήκες υψηλού ηλεκτρικού θορύβου και μεταβλητότητας θερμοκρασίας.

Οι εξελίξεις στις σύγχρονες μεθοδολογίες ελέγχου, όπως η προσαρμοστική κλίμακα τάσης ή οι βρόχοι ψηφιακού ελέγχου, έχουν αυξήσει περαιτέρω τη χρησιμότητα των μετατροπέων buck:

Προσφέροντας λεπτότερες ρυθμίσεις τάσης και βελτιωμένες μεταβατικές αποκρίσεις, αυτές οι τεχνικές βελτιστοποιούν τις συσκευές για συγκεκριμένες περιβαλλοντικές συνθήκες ή προφίλ ισχύος.

Οι σύγχρονοι μετατροπείς buck, αξιοποιώντας αυτές τις εξελίξεις, ενσωματώνονται απρόσκοπτα στα οικοσυστήματα IoT.Εδώ, οι δυνατότητες γρήγορης μετάβασης φορτίου και τα συμπαγή αποτυπώματα χρησιμοποιούνται για συσκευές που απαιτούν σταθερή απόδοση υπό κυμαινόμενες απαιτήσεις.

Οδηγός επιλογής LDO και Buck Converter

Παράγοντες που πρέπει να ληφθούν υπόψη κατά την επιλογή ενός ρυθμιστή LDO

Ακεραιότητα σήματος και ευαισθησία εφαρμογής: Για λειτουργίες που περιλαμβάνουν ευαίσθητα αναλογικά κυκλώματα ή κυκλώματα ραδιοσυχνοτήτων, εστιάστε σε χαρακτηριστικά χαμηλού θορύβου και υψηλού PSRR.Αυτά τα χαρακτηριστικά βοηθούν στη διατήρηση της ευκρίνειας του σήματος ελαχιστοποιώντας τις παρεμβολές, οι οποίες χρησιμοποιούνται σε εφαρμογές όπως η επεξεργασία ήχου, οι μονάδες ασύρματης επικοινωνίας και οι αισθητήρες ακριβείας.

Θέματα πτώσης τάσης: Χρησιμοποιήστε ρυθμιστές LDO όταν η διαφορά τάσης μεταξύ εισόδου και εξόδου παραμένει μικρή (λιγότερη από 1 V).Αυτό το σενάριο προκύπτει συχνά σε ρυθμίσεις όπου η τάση εισόδου ταιριάζει πολύ με την επιθυμητή τάση λειτουργίας, απλοποιώντας τη διαχείριση ενέργειας και παρακάμπτοντας περιττές επιπλοκές σχεδιασμού.

Θερμική διαχείριση σε σενάρια χαμηλού ρεύματος: Σε σχέδια με ελάχιστες απαιτήσεις ρεύματος, όπου η απαγωγή θερμότητας είναι βασικός παράγοντας, τα LDO παρέχουν μια απλή και αποτελεσματική λύση.Λειτουργούν παράγοντας θερμότητα ανάλογα με την πτώση τάσης και το ρεύμα.Για παράδειγμα, τα ηλεκτρονικά wearables με περιορισμένους ενεργειακούς προϋπολογισμούς επωφελούνται από την απλότητα, τις συμπαγείς μορφές και τις χαμηλές ενεργειακές απαιτήσεις των LDO.

Διαστημικά συνειδητά σχέδια: Κατά την καταπολέμηση των χωρικών περιορισμών, οι ρυθμιστές LDO λάμπουν λόγω του μικρού τους μεγέθους και της ευκολίας ενσωμάτωσης σε στενές διατάξεις.Συσκευές όπως ο φορητός ιατρικός εξοπλισμός ή τα συμπαγή ηλεκτρονικά είδη ευρείας κατανάλωσης συχνά αξιοποιούν το μειωμένο αποτύπωμα PCB των LDO, εξισορροπώντας τη λειτουργικότητα με τους φυσικούς περιορισμούς χώρου.

Όψεις της επιλογής ενός μετατροπέα Buck

• Απόδοση και θερμική απόδοση υπό υψηλά φορτία ρεύματος

Οι μετατροπείς Buck αποδεικνύονται ανεκτίμητοι σε εφαρμογές που απαιτούν υψηλή απόδοση και ισχυρή θερμική διαχείριση.Αυτά τα χαρακτηριστικά τους καθιστούν ευνοϊκές λύσεις για συσκευές έντασης ισχύος, όπως διακομιστές, ηλεκτρονικά αυτοκινήτων και βιομηχανικά μηχανήματα, όπου η εξοικονόμηση ενέργειας και η βελτιστοποίηση θερμότητας καθίστανται απαραίτητες.

• Αντιμετώπιση σημαντικών μειώσεων τάσης

Ένας μετατροπέας buck υπερέχει όταν αντιμετωπίζει σημαντικές διαφορές τάσης (μεγαλύτερες από 1 V) μεταξύ της εισόδου και της εξόδου.Αυτό είναι ζωτικής σημασίας σε συστήματα που απαιτούν σημαντικές μειώσεις, όπως η μετατροπή μιας πηγής 12V για παροχή λογικών συστημάτων 5V, διασφαλίζοντας ομαλή λειτουργική ροή.

• Επέκταση της διάρκειας ζωής της μπαταρίας

Για συσκευές με μπαταρία, όπως φορητούς υπολογιστές και smartphone, οι μετατροπείς buck προσφέρουν μειωμένη κατανάλωση ενέργειας, επεκτείνοντας έτσι τη διάρκεια ζωής της μπαταρίας και βελτιώνοντας την άνεση για τους τελικούς χρήστες.Αυτή η λειτουργία βοηθά στη μεγιστοποίηση του χρόνου εκτέλεσης σε συσκευές που έχουν σχεδιαστεί για να δίνουν προτεραιότητα στην κινητικότητα.

• Αντιμετώπιση θορύβου εναλλαγής και πολυπλοκότητας διάταξης

Σχέδια που μπορούν να φιλοξενήσουν θόρυβο μεταγωγής και περίπλοκες διατάξεις PCB είναι ιδανικοί υποψήφιοι για μετατροπείς buck.Παρά την εισαγωγή κυματισμού και θορύβου, πολλές εφαρμογές, όπως ελεγκτές κινητήρα και προγράμματα οδήγησης LED, χρησιμοποιούν φιλτράρισμα και βελτιστοποίηση διάταξης για την αποτελεσματική εξουδετέρωση αυτών των επιπτώσεων.Αυτά τα εγγενή πλεονεκτήματα καθιστούν τους μετατροπείς buck εξαιρετικά προσαρμόσιμους για συστήματα που μπορούν να ανταποκριθούν στις πολυπλοκότητες του σχεδιασμού τους.

Συστάσεις προϊόντων

Ρυθμιστές LDO

• Texas Instruments TPS7A0233PYCHR

Το Texas Instruments TPS7A0233PYCHR είναι μια αξιοσημείωτη επιλογή για εφαρμογές που απαιτούν εξαιρετικά χαμηλό ρεύμα ηρεμίας, καθώς παρατείνει τη διάρκεια ζωής της μπαταρίας μειώνοντας την αποστράγγιση ενέργειας σε καταστάσεις αδράνειας.Αυτό το χαρακτηριστικό το καθιστά κατάλληλο για συσκευές που τροφοδοτούνται από μπαταρίες, ειδικά για συμπαγή σχέδια όπου η απόδοση ισχύος επηρεάζει άμεσα την ικανοποίηση και τη λειτουργικότητα.Για συσκευές που περιορίζονται από το χώρο, όπως φορητές ηλεκτρονικές συσκευές και φορητά συστήματα IoT, το βελτιωμένο φυσικό προφίλ του εξασφαλίζει απρόσκοπτη ενσωμάτωση.Συγκεκριμένα, η ανάπτυξή του στην τεχνολογία ιατρικών αισθητήρων δείχνει την ικανότητά του να υποστηρίζει εκτεταμένους κύκλους λειτουργίας, μετριάζοντας τις διακοπές που προκαλούνται από τη συχνή επαναφόρτιση της μπαταρίας.Αυτός ο ρυθμιστής εξισορροπεί αποτελεσματικά την τεχνική ακρίβεια με την πρακτική ανάγκη για ελαχιστοποίηση της συντήρησης.

• Αναλογικές Συσκευές LT3080EQ

Το Analog Devices LT3080EQ λάμπει με τη ρυθμιζόμενη έξοδό του, επιτρέποντας ακριβή βαθμονόμηση τάσης που ευθυγραμμίζεται με διάφορες προδιαγραφές συστήματος.Αυτή η προσαρμοστικότητα απλοποιεί τον σχεδιασμό του κυκλώματος μειώνοντας την ανάγκη για συμπληρωματικά εξαρτήματα, ενισχύοντας αποτελεσματικές διατάξεις διατηρώντας παράλληλα ισχυρό φιλτράρισμα θορύβου για ανώτερη σταθερότητα.Η ικανότητά του απόρριψης θορύβου χρησιμεύει ως βασικό πλεονέκτημα σε εφαρμογές που δίνουν προτεραιότητα στη σαφήνεια του σήματος, όπως συστήματα ενίσχυσης ήχου ή μονάδες επικοινωνίας.Κατά τη διάρκεια της προηγμένης κατασκευής πρωτοτύπων, το εξάρτημα επιδεικνύει με συνέπεια την ικανότητά του να διατηρεί την ακεραιότητα του σήματος σε σενάρια λειτουργίας υψηλής συχνότητας, επικυρώνοντας τη χρησιμότητά του για ηλεκτρονικά επαγγελματικού επιπέδου.Μέσω αυτής της απόδοσης, υποστηρίζει την επιδίωξη σταθερής αξιοπιστίας και τεχνολογικής τελειοποίησης σε απαιτητικές περιπτώσεις χρήσης.

Μετατροπείς Buck

• Texas Instruments LM2596

Το Texas Instruments LM2596 προσφέρει αποτελεσματική μετατροπή σταδιακής μείωσης, ευθυγραμμίζοντας καλά με τις μέτριες τρέχουσες απαιτήσεις σε διάφορες ηλεκτρονικές εφαρμογές ευρείας κατανάλωσης.Με υποστήριξη για ποικίλα εύρη τάσης εισόδου, αποδεικνύεται προσαρμόσιμο σε μια σειρά συσκευών, συμπεριλαμβανομένων τηλεοράσεων και ελεγκτών έξυπνου σπιτιού.Το LM2596 επιδεικνύει λειτουργική αξιοπιστία που μεταφράζεται σε ψυχρότερες θερμοκρασίες συσκευής και μειωμένες απαιτήσεις θερμικής διαχείρισης.Αυτά τα πρακτικά πλεονεκτήματα τονίζουν τον ρόλο του ως ευέλικτη λύση για οικονομικές αλλά αποτελεσματικές εφαρμογές.Η χρηστικότητα του μετατροπέα έχει απήχηση σε όσους αναζητούν ισορροπία μεταξύ απόδοσης και ρεαλιστικού σχεδιασμού.

• Αναλογικές Συσκευές LTC3605

Το Analog Devices LTC3605 χρησιμοποιεί σύγχρονη σχεδίαση για τη βελτίωση της παροδικής απόκρισης, παρέχοντας σταθερότητα για συστήματα έντασης ισχύος, όπως διακομιστές ή περιβάλλοντα βιομηχανικού αυτοματισμού.Η αποτελεσματικότητά του στην αντιμετώπιση απότομων αλλαγών φορτίου το καθιστά βασικό συστατικό για σενάρια όπου η δυναμική απόδοση είναι κυρίαρχος παράγοντας.Οι παρατηρήσεις από τις δοκιμές πεδίου δείχνουν την αξιόπιστη λειτουργία του σε ρυθμίσεις με επιθετικές απαιτήσεις ισχύος, συμπεριλαμβανομένων συστημάτων ρομποτικής και ελεγκτών κίνησης κινητήρα.Το LTC3605 υπερτερεί στον μετριασμό των πτώσεων τάσης και της πτώσης κατά τη διάρκεια λειτουργικών υπερτάσεων, εξασφαλίζοντας σταθερή παροχή ισχύος ακόμη και κάτω από έντονη καταπόνηση.Αυτή η ανθεκτικότητα ενισχύει την καταλληλότητά του για εφαρμογές που προκαλούν τα εξαρτήματα να διατηρήσουν απρόσκοπτη λειτουργικότητα σε κρίσιμες συνθήκες αποστολής.

Σύναψη

Τα LDO και οι μετατροπείς buck έχουν διαφορετικούς αλλά συμπληρωματικούς ρόλους στη ρύθμιση ισχύος.Τα LDO ταιριάζουν καλύτερα για εφαρμογές χαμηλού θορύβου, χαμηλής ισχύος και μικρής διαφοράς τάσης, ενώ οι μετατροπείς buck παρέχουν υψηλή απόδοση για μεγαλύτερες μετατροπές τάσης και υψηλότερα φορτία.Κάθε ένα έχει συμβιβασμούς όσον αφορά τη θερμότητα, την απόδοση και την πολυπλοκότητα του σχεδιασμού.Το άρθρο δείχνει ότι η σωστή επιλογή εξαρτάται από τις απαιτήσεις του συστήματος, όπως η ευαισθησία στο θόρυβο, το επίπεδο ισχύος και οι περιορισμοί χώρου.Σε πολλά μοντέρνα σχέδια, ο συνδυασμός και των δύο λύσεων βοηθά στην επίτευξη ισορροπίας μεταξύ αποτελεσματικότητας και καθαρής, σταθερής απόδοσης.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Πότε ένα LDO είναι πιο αποδοτικό από έναν μετατροπέα buck;

Ένα LDO είναι πιο αποδοτικό όταν η τάση εισόδου είναι μόνο ελαφρώς υψηλότερη από την τάση εξόδου.Σε αυτή την περίπτωση, η πτώση τάσης είναι μικρή, επομένως η απώλεια ισχύος είναι μικρή.Προτιμάται επίσης σε εφαρμογές χαμηλού ρεύματος και ευαίσθητες στον θόρυβο όπου η απλότητα και η καθαρή απόδοση έχουν μεγαλύτερη σημασία από την απόδοση.

2. Πώς μπορώ να υπολογίσω τη διασπορά ισχύος LDO;

Η απαγωγή ισχύος LDO υπολογίζεται χρησιμοποιώντας την πτώση τάσης στον ρυθμιστή και το ρεύμα εξόδου.Ο τύπος είναι P

diss =(Vin−Vout)×Iout.Μεγαλύτερη διαφορά τάσης ή υψηλότερο ρεύμα αυξάνει την απώλεια θερμότητας.

3. Τι προκαλεί τον θόρυβο μεταγωγής στους μετατροπείς buck;

Ο θόρυβος εναλλαγής στους μετατροπείς buck προκαλείται από την ταχεία ενεργοποίηση και απενεργοποίηση του MOSFET.Αυτό δημιουργεί γρήγορες αλλαγές τάσης και ρεύματος, οι οποίες δημιουργούν ηλεκτρομαγνητικές παρεμβολές και κυματισμούς στην έξοδο.

4. Μπορούν να χρησιμοποιηθούν πολλαπλά LDO για απόδοση σε μεγάλες πτώσεις τάσης;

Η χρήση πολλαπλών LDO σε σειρά δεν βελτιώνει την απόδοση.Η συνολική απώλεια ισχύος παραμένει η ίδια επειδή η πτώση τάσης απλά διαιρείται σε στάδια.Μπορεί να βοηθήσει στη διανομή θερμότητας, αλλά όχι στην απόδοση.

5. Πόσο σχετικό είναι το PSRR κατά την επιλογή ενός LDO για αναλογικά κυκλώματα;

Το PSRR είναι πολύ σημαντικό για τα αναλογικά κυκλώματα γιατί δείχνει πόσο καλά το LDO μπορεί να απορρίψει το θόρυβο από την τροφοδοσία εισόδου.Ένα υψηλό PSRR εξασφαλίζει καθαρή και σταθερή έξοδο, η οποία είναι κρίσιμη για ευαίσθητες εφαρμογές όπως ήχος, αισθητήρες και κυκλώματα RF.
