Πώς να Δοκιμάσετε και να Εκφορτίσετε Ασφαλώς Υψηλής Τάσης Χωρητές

Οι χωρητές υψηλής τάσης μπορούν να αποθηκεύσουν επικίνδυνη ενέργεια ακόμη και αφού η τροφοδοσία έχει αποσυνδεθεί, επομένως η ασφαλής δοκιμή, η εκφόρτιση, η χειρισμός και η επαλήθευση είναι απαραίτητες. Αυτό το άρθρο εξηγεί τα βήματα δοκιμής χωρητών, τη λειτουργία του αντιστάτη εκφόρτισης, τα εργαλεία εκφόρτισης, τις ράβδους σύνδεσης, την ΠΠΠ, τις αιτίες εκρήξεων, τους κινδύνους χωρητών μικροκυμάτων, τους τύπους χωρητών ασφαλείας, τις πρακτικές αποθήκευσης, τους κανόνες OSHA και τις απαιτήσεις IEC 60831.

Κατάλογος

Δοκιμή Υψηλής Τάσης Χωρητών Ασφαλώς

Ένας χωρητής υψηλής τάσης μπορεί να διατηρήσει μια επικίνδυνη ηλεκτρική φόρτιση ακόμη και αφού έχει απενεργοποιηθεί η τροφοδοσία. Επειδή η αποθηκευμένη ενέργεια μπορεί να παραμείνει μέσα στον χωρητή για λεπτά ή ακόμη και περισσότερο, δεν πρέπει ποτέ να υποτίθεται ότι το εξάρτημα είναι ασφαλές για άγγιγμα αμέσως μετά την αποσύνδεση της τροφοδοσίας.

Πριν από οποιαδήποτε επιθεώρηση ή μέτρηση, ο χωρητής πρέπει να έχει εκφορτιστεί πλήρως. Μετά τη διαδικασία εκφόρτισης, ένα βολτόμετρο θα πρέπει να συνδεθεί στα άκρα για να επαληθευτεί ότι η υπολειπόμενη τάση είναι 0 V ή σε ασφαλές επίπεδο. Αυτό το βήμα επαλήθευσης είναι σημαντικό γιατί ένας χωρητής μπορεί μερικές φορές να ανακτήσει μια μικρή ποσότητα τάσης λόγω διηλεκτρικής απορρόφησης, ειδικά σε μεγαλύτερες μονάδες υψηλής τάσης.

Η παράλειψη αυτού του βήματος μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, εκφόρτιση τόξου, ζημιά στον εξοπλισμό ή σοβαρό τραυματισμό.

Απομόνωση του Χωρητή Πριν τη Δοκιμή

Αφού ο χωρητής έχει εκφορτιστεί και έχει επαληθευτεί ως ασφαλής, θα πρέπει να αποσυνδεθεί από το κύκλωμα όποτε είναι δυνατό. Η δοκιμή ενός χωρητή ενώ παραμένει συνδεδεμένος μπορεί να παραγάγει παραπλανητικές μετρήσεις, καθώς οι κοντινοί αντιστάτες, τα ημιαγωγά και άλλοι χωρητές μπορεί να επηρεάσουν τη μέτρηση.

Η απομάκρυνση του χωρητή επιτρέπει στον μετρητή να αξιολογήσει το ίδιο το εξάρτημα αντί για το περιβάλλον κύκλωμα. Αυτό παρέχει μια πιο ακριβή ένδειξη της πραγματικής του κατάστασης.

Πριν από την αποσύνδεση του εξαρτήματος, είναι καλή πρακτική να σημειώσετε τις θέσεις καλωδίωσης ή να τραβήξετε μια αναφορά φωτογραφία. Αυτό βοηθά στην αποφυγή λαθών στην καλωδίωση κατά την επανατοποθέτηση.

Μέτρηση της Τιμής Χωρητικότητας

Αφού ο χωρητής έχει απομονωθεί, ρυθμίστε το πολύμετρο στη λειτουργία μέτρησης χωρητικότητας. Συνδέστε τις δοκιμαστικές μπαταρίες στις τερματικές συνδέσεις του χωρητή και περιμένετε μέχρι η μέτρηση να σταθεροποιηθεί. Μεγάλες χωρητικότητες μπορεί να απαιτούν μερικά δευτερόλεπτα πριν εμφανιστεί μια τελική τιμή στην οθόνη.

Η μετρηθείσα χωρητικότητα θα πρέπει στη συνέχεια να συγκριθεί με την αξιολογούμενη τιμή που είναι τυπωμένη στο σώμα του χωρητή. Οι περισσότεροι χωρητές κατασκευάζονται με μια καθορισμένη ανοχή, επομένως μια μικρή παραλλαγή από την ονομαστική τιμή είναι φυσιολογική.

Κατά τη διαδικασία μέτρησης, αποφύγετε να αγγίξετε εκτεθειμένες κλέμες ή αγώγιμα μέρη των αισθητήρων. Ακόμη και μετά την εκφόρτιση, πρέπει να διατηρούνται οι ασφαλείς πρακτικές χειρισμού καθ' όλη τη διάρκεια της δοκιμής.

Βήμα-Βήμα Διαδικασία Δοκιμής Υψηλής Τάσης Συμπυκνωτή

Μια ασφαλής διαδικασία δοκιμής συνήθως ακολουθεί τα παρακάτω βήματα:

• Εκφορτίστε εντελώς τον συγκεντρωτή.

• Επαληθεύστε την εκφόρτιση χρησιμοποιώντας έναν βολτόμετρο.

• Αποσυνδέστε τον συγκεντρωτή από το κύκλωμα.

• Ρυθμίστε το πολύμετρο σε λειτουργία χωρητικότητας.

• Συνδέστε τους αισθητήρες στις κλέμες του συγκεντρωτή.

• Περιμένετε να σταθεροποιηθεί η μέτρηση.

• Συγκρίνετε την μετρηθείσα τιμή με την ονομαστική χωρητικότητα.

Η ακολουθία των βημάτων με τη σωστή σειρά βοηθά στη μείωση του κινδύνου και βελτιώνει την ακρίβεια της μέτρησης.

Αξιολογώντας τα Αποτελέσματα της Δοκιμής

Μια μέτρηση χωρητικότητας που βρίσκεται εντός των καθορισμένων ορίων του κατασκευαστή υποδηλώνει γενικά ότι ο συγκεντρωτής λειτουργεί κανονικά.

Μια μέτρηση που είναι σημαντικά χαμηλότερη από την ονομαστική τιμή μπορεί να υποδηλώνει γήρανση του συγκεντρωτή, επιδείνωση του διηλεκτρικού ή εσωτερική ζημιά. Μια ασυνήθιστα υψηλή μέτρηση, ασταθής μέτρηση ή μεταβαλλόμενη ένδειξη μπορεί να υποδεικνύει ρεύμα διαρροής, μόλυνση από υγρασία, εσωτερική αποτυχία ή βλάβη στοιχείου.

Η μέτρηση χωρητικότητας από μόνη της μπορεί να μην αποκαλύψει κάθε ελάττωμα. Σε κρίσιμες εφαρμογές, ενδέχεται να απαιτούνται πρόσθετες δοκιμές, όπως αντίσταση μόνωσης, ρεύμα διαρροής ή δοκιμή ισοδύναμης σειριακής αντίστασης (ESR).

Καθ' όλη τη διάρκεια της διαδικασίας δοκιμής, θα πρέπει να χρησιμοποιούνται μονωμένα εργαλεία, γάντια κατάλληλης τάσης και κατάλληλος ατομικός προστατευτικός εξοπλισμός (PPE) κάθε φορά που χειρίζεστε υψηλής τάσης συμπυκνωτές.

Λειτουργία Ασφαλείας Αντιστάθμισης Συμπυκνωτή

Ένας συγκεντρωτής μπορεί να συνεχίσει να αποθηκεύει ηλεκτρική ενέργεια και μετά την απενεργοποίηση της τροφοδοσίας. Σε κυκλώματα υψηλής τάσης, αυτή η αποθηκευμένη φόρτιση μπορεί να παραμείνει σε επικίνδυνο επίπεδο και να δημιουργήσει κίνδυνο σοκ κατά την επιθεώρηση, τη συντήρηση ή την επισκευή.

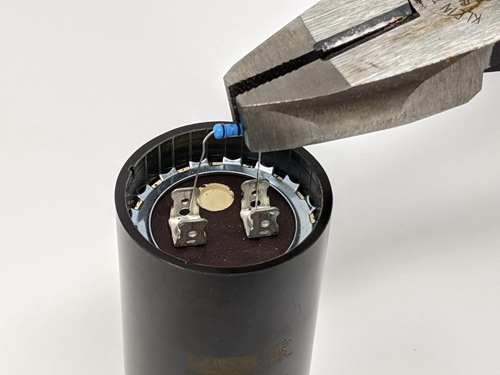

Μια αντίσταση αντιστάθμισης εγκαθίσταται για να μειώσει αυτόν τον κίνδυνο. Ο σκοπός της είναι να εκφορτίσει αυτόματα τον συγκεντρωτή μόλις αφαιρεθεί η τροφοδοσία, μειώνοντας την τάση σε πιο ασφαλές επίπεδο χωρίς να απαιτεί παρέμβαση.

Χωρίς μια διαδρομή εκφόρτισης, ένας συγκεντρωτής μπορεί να παραμείνει φορτισμένος πολύ μετά την απενεργοποίηση του εξοπλισμού. Αυτό είναι ιδιαίτερα σημαντικό σε τροφοδοσίες, μετατροπείς και άλλα συστήματα υψηλής τάσης όπου οι συγκεντρωτές μπορούν να αποθηκεύσουν σημαντική ποσότητα ενέργειας.

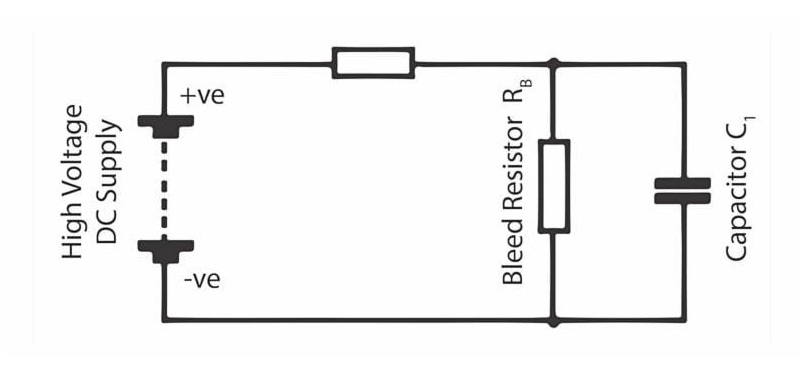

Πώς Λειτουργεί μια Αντίσταση Αντιστάθμισης

Μια αντίσταση αντιστάθμισης συνδέεται παράλληλα με τον συγκεντρωτή. Κατά τη διάρκεια κανονικής λειτουργίας, μόνο ένα μικρό ρεύμα ρέει μέσω της αντίστασης, επιτρέποντας στο κύκλωμα να λειτουργεί κανονικά με ελάχιστη απώλεια ενέργειας.

Όταν η τροφοδοσία αποσυνδέεται, ο συγκεντρωτής αρχίζει να απελευθερώνει την αποθηκευμένη ενέργεια μέσω της αντίστασης. Αντί να εκφορτίζεται ξαφνικά, η τάση μειώνεται σταδιακά με την πάροδο του χρόνου. Αυτή η ελεγχόμενη εκφόρτιση βοηθά στη μείωση του κινδύνου ηλεκτροπληξίας και αποτρέπει την ξαφνική απελευθέρωση ενέργειας που θα μπορούσε να προκαλέσει ζημιά στα στοιχεία.

Καθώς η τάση του συγκεντρωτή πέφτει, το ρεύμα εκφόρτισης μειώνεται επίσης μέχρι να φτάσει η υπολειπόμενη τάση σε ασφαλές επίπεδο.

Επιλέγοντας τη Σωστή Τιμή Αντίστασης

Η τιμή της αντίστασης παίζει σημαντικό ρόλο τόσο στην ασφάλεια όσο και στην απόδοση του κυκλώματος. Μια αντίσταση με πολύ χαμηλή τιμή αντίστασης μπορεί να εκφορτίσει γρήγορα τον συγκεντρωτή, αλλά μπορεί επίσης να αυξήσει την κατανάλωση ενέργειας και να παράγει περιττή θερμότητα κατά τη διάρκεια κανονικής λειτουργίας.

Μια αντίσταση με πολύ υψηλή τιμή αντίστασης μειώνει την απώλεια ενέργειας, αλλά μπορεί να αφήσει τον συγκεντρωτή φορτισμένο για παρατεταμένη περίοδο μετά την απενεργοποίηση. Αυτό μπορεί να δημιουργήσει ανησυχία για την ασφάλεια όταν ο εξοπλισμός συντηρείται λίγο μετά την αφαίρεση της τροφοδοσίας.

Ως εκ τούτου, η αντίσταση θα πρέπει να επιλέγεται για να παρέχει μια ισορροπία μεταξύ ασφαλούς χρόνου εκφόρτισης, απώλειας ενέργειας και απόδοσης του κυκλώματος. Ο στόχος είναι να μειωθεί η τάση του συγκεντρωτή σε ασφαλές επίπεδο εντός λογικής περιόδου, διατηρώντας παράλληλα τη φυσιολογική λειτουργία του συστήματος.

Επιθεώρηση της Αντίστασης Αντιστάθμισης Κατά τη Συντήρηση

Μια αντίσταση αντιστάθμισης δεν θα πρέπει να θεωρείται ότι λειτουργεί σωστά καθ' όλη τη διάρκεια της ζωής του εξοπλισμού. Η θερμότητα, η γήρανση, οι κραδασμοί και το ηλεκτρικό στρες μπορούν να προκαλέσουν την εκτροπή της αντίστασης, ή και πλήρη αποτυχία.

Κατά τη διάρκεια της συντήρησης, επιθεωρήστε την αντίσταση για σημάδια αποχρωματισμού, ραγισμάτων, υπερθέρμανσης, χαλαρών συνδέσεων ή φυσικής ζημιάς. Οποιεσδήποτε ορατές φθορές μπορεί να υποδεικνύουν ότι η αντίσταση δεν μπορεί πλέον να εκφορτίσει τον συγκεντρωτή όπως προορίζεται.

Ακόμα και όταν έχει εγκατασταθεί μια αντίσταση αντιστάθμισης, θα πρέπει πάντα να ελέγχεται η τάση του συγκεντρωτή πριν από το χειρισμό του κυκλώματος.

Επαλήθευση ασφαλούς τάσης πριν αγγίξετε τον συγκεντρωτή

Μια αντίσταση αντιστάθμισης παρέχει μια αυτόματη διαδρομή εκφόρτισης, αλλά ποτέ δεν πρέπει να είναι το μόνο μέτρο ασφαλείας. Πριν αγγίξετε τις κλέμες του συγκεντρωτή, συνδέσετε τον εξοπλισμό δοκιμών ή αρχίσετε τη συντήρηση, χρησιμοποιήστε έναν βολτόμετρο για να μετρήσετε την τάση ανάμεσα στον συγκεντρωτή.

Μια ασφαλής ανάγνωση επιβεβαιώνει ότι η αποθηκευμένη ηλεκτρική φόρτιση έχει αφαιρεθεί. Αυτό το τελικό βήμα επαλήθευσης είναι σημαντικό γιατί μια αποτυχημένη αντίσταση, κακή σύνδεση ή κατεστραμμένο κύκλωμα μπορεί να αφήσει τον πυκνωτή ενεργοποιημένο ακόμη και όταν ο εξοπλισμός φαίνεται σβηστός.

Για αυτό το λόγο, πάντα να επαληθεύετε την τάση του πυκνωτή με ένα μέτρο και όχι να στηρίζεστε μόνο στην αντίσταση απελευθέρωσης.

Τι Συμβαίνει αν Αγγίξετε Έναν Φορτισμένο Πυκνωτή;

Ένας φορτισμένος πυκνωτής αποθηκεύει ηλεκτρική ενέργεια και μπορεί να απελευθερώσει αυτή την ενέργεια ακαριαία όταν δημιουργηθεί ένα αγώγιμο μονοπάτι. Η επαφή με τους ακροδέκτες, τους εκτεθειμένους αγωγούς ή τα συνδεδεμένα μέρη του κυκλώματος μπορεί να επιτρέψει τη ροή ρεύματος μέσω του σώματος, με αποτέλεσμα ένα ηλεκτρικό σοκ.

Η σοβαρότητα του σοκ εξαρτάται από διάφορους παράγοντες, συμπεριλαμβανομένης της τάσης του πυκνωτή, της αποθηκευμένης ενέργειας, του ρεύματος εκφόρτισης, της διάρκειας επαφής και της πορείας του ρεύματος μέσω του σώματος. Υψηλότερη τάση και υψηλότερη αποθηκευμένη ενέργεια γενικά αυξάνουν τον κίνδυνο σοβαρού τραυματισμού.

Δεδομένου ότι ένας πυκνωτής μπορεί να παραμείνει φορτισμένος μετά την αφαίρεση της τροφοδοσίας, δεν θα πρέπει ποτέ να θεωρείται ασφαλής μόνο με βάση την απενεργοποίηση του εξοπλισμού.

Άμεσες Επιπτώσεις της Επαφής

Όταν αγγιστεί ένας φορτισμένος πυκνωτής, η αποθηκευμένη ενέργεια μπορεί να εκφορτιστεί μέσα σε ένα κλάσμα δευτερολέπτου. Η αίσθηση είναι συχνά ξαφνική και απροσδόκητη επειδή η απελευθέρωση ενέργειας συμβαίνει σχεδόν αμέσως κατά την επαφή.

Σε χαμηλότερα επίπεδα τάσης, η εκφόρτιση μπορεί να προκαλέσει ένα επώδυνο σοκ, αίσθηση τσιμπήματος, μυϊκούς σπασμούς ή μικρά εγκαύματα στο δέρμα. Ακόμα και όταν ο τραυματισμός φαίνεται μικρός, η ξαφνική αντίδραση μπορεί να προκαλέσει σε ένα άτομο να απομακρυνθεί γρήγορα, να χάσει την ισορροπία του ή να χτυπήσει τον κοντινό εξοπλισμό.

Καθώς η τάση και η αποθηκευμένη ενέργεια αυξάνονται, οι επιπτώσεις γίνονται πιο σοβαρές. Ισχυρές μυϊκές συσπάσεις μπορεί να καθιστούν δύσκολη την εθελοντική απελευθέρωση του αγωγού. Σε επώδυνες καύσεις, βλάβες στα νεύρα και τραυματισμούς στους ιστούς μπορεί να συμβούν στα σημεία όπου το ρεύμα εισέρχεται και εξέρχεται από το σώμα.

Κίνδυνοι Σχετιζόμενοι με Πυκνωτές Υψηλής Τάσης

Οι πυκνωτές υψηλής τάσης παρουσιάζουν πολύ μεγαλύτερο κίνδυνο γιατί μπορούν να παραδώσουν μια μεγάλη ποσότητα ενέργειας σε πολύ σύντομο χρονικό διάστημα. Η επαφή με αυτούς τους πυκνωτές μπορεί να προκαλέσει σοβαρά εγκαύματα, έντονες μυϊκές συσπάσεις, δυσκολίες στην αναπνοή και διαταραχές στην κανονική ηλεκτρική δραστηριότητα της καρδιάς.

Εάν το ρεύμα περάσει μέσω της περιοχής του στήθους, ο κίνδυνος γίνεται σημαντικά πιο σοβαρός. Υπό ορισμένες συνθήκες, η εκφόρτιση μπορεί να προκαλέσει ανωμαλίες του καρδιορυθμού, κοιλιακή μαρμαρυγή ή καρδιακή ανακοπή. Αυτές οι επιπτώσεις μπορούν να συμβούν ακόμη και όταν δεν υπάρχει σημαντικός εξωτερικός τραυματισμός.

Ο κίνδυνος δεν περιορίζεται μόνο στο ηλεκτρικό σοκ. Η δύναμη της αντίδρασης μπορεί να προκαλέσει πτώσεις από σκάλες, τραυματισμούς από πρόσκρουση ή ακούσια επαφή με άλλον ηλεκτρικά ενεργό εξοπλισμό κοντά.

Γιατί Ούτε Οι Μικροί Πυκνωτές Πρέπει Να Αγνοούνται

Πολλοί άνθρωποι συνδέουν τους ηλεκτρικούς κινδύνους μόνο με μεγάλους βιομηχανικούς πυκνωτές, αλλά οι μικρότεροι πυκνωτές μπορούν επίσης να αποθηκεύουν αρκετή ενέργεια για να προκαλέσουν τραυματισμό. Ανάλογα με την τάση και την τιμή της χωρητικότητας, ένα φαινομενικά μικρό εξάρτημα μπορεί να προκαλέσει επώδυνο σοκ ή να βλάψει ευαίσθητο εξοπλισμό εάν εκφορτιστεί απροσδόκητα.

Το φυσικό μέγεθος ενός πυκνωτή δεν δείχνει πάντα πόση ενέργεια περιέχει. Για αυτό το λόγο, κάθε πυκνωτής θα πρέπει να αντιμετωπίζεται με προσοχή μέχρι να έχει ελεγχθεί η τάση του.

Ασφαλής Πρακτική Πριν την Χειρισμό Ένας Πυκνωτή

Πριν αγγίξετε τους ακροδέκτες του πυκνωτή, συνδέσετε τον εξοπλισμό δοκιμών ή αρχίσετε εργασίες συντήρησης, ο πυκνωτής θα πρέπει να εκφορτιστεί κατάλληλα χρησιμοποιώντας μια κατάλληλη μέθοδο εκφόρτισης. Μετά την εκφόρτιση, η υπολειπόμενη τάση θα πρέπει να μετρηθεί με ένα βολτόμετρο για να επιβεβαιωθεί ότι ο πυκνωτής έχει φτάσει σε ασφαλές επίπεδο.

Αυτό το βήμα επαλήθευσης είναι σημαντικό γιατί ορισμένοι πυκνωτές μπορούν να διατηρήσουν υπολειμματική φόρτιση ή να ανακτήσουν μια μικρή ποσότητα τάσης μετά την εκφόρτιση. Μέχρι να επιβεβαιώσει ένα μέτρο ότι η τάση έχει μειωθεί σε ασφαλή τιμή, ο πυκνωτής θα πρέπει πάντα να αντιμετωπίζεται ως ενεργοποιημένος και δυνητικά επικίνδυνος.

Αιτίες Έκρηξης Πυκνωτών Υψηλής Τάσης

Οι πυκνωτές υψηλής τάσης είναι σχεδιασμένοι να λειτουργούν εντός συγκεκριμένων ηλεκτρικών και περιβαλλοντικών ορίων. Όταν αυτά τα όρια ξεπερνώνται, μπορεί να αναπτυχθεί υπερβολική θερμότητα, πίεση ή ηλεκτρική πίεση μέσα στο εξάρτημα. Εάν τα εσωτερικά υλικά δεν μπορούν πλέον να αντέξουν αυτές τις συνθήκες, ο πυκνωτής μπορεί να σπάσει, να απελευθερώσει αέριο, να πιάσει φωτιά ή να εκραγεί.

Αν και οι εκρήξεις πυκνωτών είναι σχετικά σπάνιες, οι συνέπειες μπορούν να είναι σοβαρές. Ένας αποτυχημένος πυκνωτής μπορεί να απελευθερώσει καυτούς αερίους, μεταλλικά θραύσματα, ηλεκτρολύτη ή καύσιμα υλικά στην περιβάλλουσα περιοχή. Κατανοώντας τις συχνές αιτίες αποτυχίας μπορεί να βοηθήσει στη μείωση του κινδύνου ζημίας στο εξοπλισμό και προσωπικών τραυματισμών.

Ηλεκτρικές Αιτίες Αποτυχίας

Η ηλεκτρική καταπόνηση είναι μία από τις πιο συχνές αιτίες αποτυχίας του πυκνωτή. Η εφαρμογή τάσης υψηλότερης από την ονομαστική τιμή του πυκνωτή μπορεί να προκαλέσει διάσπαση του διηλεκτρικού. Το διηλεκτρικό υλικό έχει σχεδιαστεί για να αντέχει σε ένα συγκεκριμένο ηλεκτρικό πεδίο, και η υπέρβαση αυτού του ορίου μπορεί να αποδυναμώσει την μόνωση, να αυξήσει το ρεύμα διαρροής και να δημιουργήσει τοπική θέρμανση. Σε σοβαρές περιπτώσεις, το διηλεκτρικό μπορεί να αποτύχει εντελώς, με αποτέλεσμα μια εσωτερική βραχυκύκλωση και ταχεία συσσώρευση πίεσης μέσα στον πυκνωτή.

Λανθασμένη πολικότητα είναι μια άλλη σημαντική αιτία αποτυχίας, ιδιαίτερα στους ηλεκτρολυτικούς πυκνωτές. Αυτοί οι πυκνωτές είναι πολωμένοι και πρέπει να συνδέονται σύμφωνα με τις σημειωμένες θετικές και αρνητικές ακροδέκτες. Η αντιστροφή της πολικότητας μπορεί να προκαλέσει χημικές αντιδράσεις μέσα στον πυκνωτή, προκαλώντας γενική αερίου και αυξάνοντας την εσωτερική πίεση. Καθώς η πίεση αυξάνεται, ο πυκνωτής μπορεί να διογκωθεί, να εκραγεί ή να ραγίσει.

Η χρήση ενός πυκνωτή με λανθασμένες προδιαγραφές μπορεί να δημιουργήσει παρόμοια προβλήματα. Ένας πυκνωτής με ανεπαρκή ονομαστική τάση, ονομαστική θερμοκρασία, ικανότητα ρεύματος κυμάτων ή τύπο κατασκευής μπορεί να λειτουργήσει πέρα από τα προγραμματισμένα όρια του. Για παράδειγμα, ένας πυκνωτής χαμηλής τάσης εγκατεστημένος σε κύκλωμα υψηλής τάσης μπορεί να υποστεί διάσπαση του διηλεκτρικού, ενώ ένας πυκνωτής που δεν έχει σχεδιαστεί για υψηλά ρεύματα κυμάτων μπορεί να υπερθερμανθεί κατά τη διάρκεια της λειτουργίας.

Για να μειωθεί ο κίνδυνος ηλεκτρικής αποτυχίας, ο πυκνωτής θα πρέπει να επιλεγεί σύμφωνα με την τάση λειτουργίας του κυκλώματος, το ρεύμα, τη συχνότητα, τη θερμοκρασία και τις περιβαλλοντικές συνθήκες.

Θερμική γήρανση και εσωτερικά ελαττώματα

Η θερμοκρασία έχει σημαντική επιρροή στην αξιοπιστία και τη διάρκεια ζωής του πυκνωτή. Η υπερβολική θερμότητα μπορεί να προέρχεται από το περιβάλλον, γειτονικά ηλεκτρικά στοιχεία, κακή εξαερισμό ή υψηλά ρεύματα κυμάτων που ρέουν μέσω του πυκνωτή. Καθώς η θερμοκρασία αυξάνεται, οι εσωτερικές απώλειες αυξάνονται και τα υλικά μόνωσης αρχίζουν να επιδεινώνονται πιο γρήγορα.

Η παρατεταμένη έκθεση σε αυξημένες θερμοκρασίες μπορεί να αποδυναμώσει το διηλεκτρικό, να επιταχύνει τη χημική αποσύνθεση και να αυξήσει την πιθανότητα εσωτερικών βραχυκυκλωμάτων. Με την πάροδο του χρόνου, αυτές οι επιδράσεις μπορεί να οδηγήσουν σε παραγωγή αερίου, συσσώρευση πίεσης και τελική αποτυχία του πυκνωτή.

Η φυσική γήρανση συμβάλλει επίσης στην επιδείνωση του πυκνωτή. Οι επαναλαμβανόμενοι κύκλοι φόρτισης και εκφόρτισης, οι μεγάλες ώρες λειτουργίας και η συνεχής ηλεκτρική καταπόνηση σταδιακά μειώνουν τη δύναμη μόνωσης και τη συνολική αξιοπιστία. Καθώς τα εσωτερικά υλικά γηράσκουν, η πιθανότητα ανάπτυξης ελαττωμάτων αυξάνεται.

Τα ελαττώματα κατασκευής μπορούν να δημιουργήσουν επιπλέον κινδύνους. Μικρές ατέλειες μέσα στον πυκνωτή μπορεί να παραμείνουν ανεπαίσθητες κατά τη διάρκεια της κανονικής λειτουργίας, αλλά μπορεί να γίνουν ασθενή σημεία υπό ηλεκτρική ή θερμική καταπόνηση. Καθώς αυτά τα ελαττώματα μεγαλώνουν, μπορεί τελικά να προκαλέσουν καταστροφική αποτυχία.

Η διατήρηση κατάλληλης ψύξης, η παροχή επαρκούς ροής αέρα και η αντικατάσταση γηρασμένων πυκνωτών σε κατάλληλα διαστήματα μπορούν να βοηθήσουν στη μείωση της πιθανότητας θερμικών και σχετικών με την ηλικία αποτυχιών.

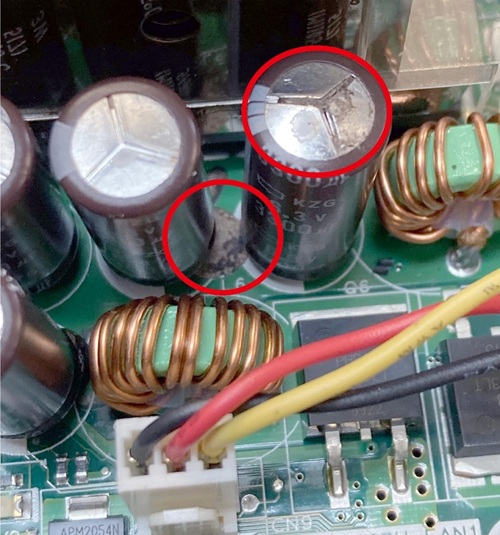

Προειδοποιητικά σημάδια πριν από την αποτυχία

Οι πυκνωτές συχνά δείχνουν ορατά προειδοποιητικά σημάδια πριν από μια σημαντική αποτυχία. Η τακτική επιθεώρηση μπορεί να βοηθήσει στον εντοπισμό της επιδείνωσης πριν αναπτυχθεί σε κίνδυνο εκρήξεως, πυρκαγιάς ή έκρηξης.

Κοινά προειδοποιητικά σημάδια περιλαμβάνουν:

• Διογκωμένος ή φουσκωτός σώμα του πυκνωτή

• Διαρροή ηλεκτρολύτη γύρω από τις σφραγίδες ή τους ακροδέκτες

• Ραγίσματα στο κάλυμμα ή τη μόνωση

• Αποχρωματισμός που προκαλείται από υπερθέρμανση

• Διάβρωση στους ακροδέκτες ή τις εξωτερικές επιφάνειες

• Κατεστραμμένες ή παραμορφωμένες βαλβίδες ασφαλείας

• Ασυνήθιστες οσμές που προέρχονται από το στοιχείο

Οποιαδήποτε από αυτές τις συνθήκες μπορεί να υποδηλώνει εσωτερική ζημιά, υπερθέρμανση, διάσπαση μόνωσης ή συσσώρευση πίεσης. Ένας πυκνωτής που εμφανίζει σημάδια επιδείνωσης δεν θα πρέπει να συνεχίζει να λειτουργεί χωρίς αξιολόγηση.

Η αντικατάσταση κατεστραμμένων ή γηρασμένων πυκνωτών πριν από την πλήρη αποτυχία βοηθά στη βελτίωση της αξιοπιστίας του συστήματος και μειώνει τον κίνδυνο ζημιάς του εξοπλισμού, πυρκαγιάς ή έκρηξης.

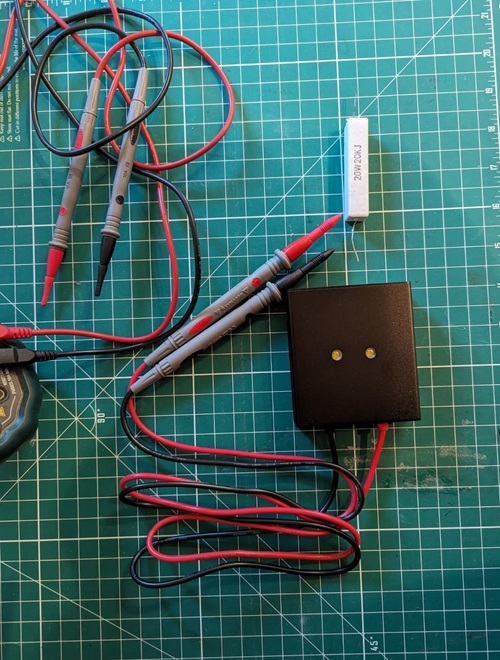

Μέθοδοι εκφόρτισης πυκνωτών

Ένας πυκνωτής υψηλής τάσης μπορεί να διατηρεί μια επικίνδυνη ηλεκτρική φόρτιση πολύ καιρό μετά την διακοπή της παροχής ρεύματος. Πριν από την εκτέλεση επιθεώρησης, δοκιμών, αποσφαλμάτωσης ή συντήρησης, η αποθηκευμένη ενέργεια πρέπει να αφαιρεθεί με ασφάλεια.

Ένα εργαλείο εκφόρτισης πυκνωτή έχει σχεδιαστεί για αυτό το σκοπό. Σε αντίθεση με την άμεση βραχυκύκλωση των ακροδεκτών, ένα εργαλείο εκφόρτισης ελέγχει την απελευθέρωση της αποθηκευμένης ενέργειας περιορίζοντας το ρεύμα εκφόρτισης. Αυτό βοηθά στην αποφυγή σπινθήρων, σχηματισμού τόξου, ζημιάς στους ακροδέκτες και περιττής καταπόνησης στον πυκνωτή και στα γειτονικά στοιχεία.

Η άμεση σύνδεση των ακροδεκτών με ένα καλώδιο ή μεταλλικό αντικείμενο δεν συνιστάται γιατί η ξαφνική απελευθέρωση ενέργειας μπορεί να προκαλέσει ζημία στον εξοπλισμό και να δημιουργήσει σοβαρό κίνδυνο ασφάλειας.

Επιλέγοντας το κατάλληλο εργαλειο εκφόρτισης

Το εργαλείο εκφόρτισης πρέπει να είναι σωστά βαθμολογημένο για τον πυκνωτή που εξυπηρετείται. Η χρήση ενός εργαλείου με ανεπαρκή βαθμολογία τάσης ή μόνωσης μπορεί να δημιουργήσει πρόσθετους κινδύνους και μπορεί να εμποδίσει τον πυκνωτή να εκφορτιστεί σωστά.

Πολλοί παράγοντες θα πρέπει να ληφθούν υπόψη κατά την επιλογή ενός εργαλείου εκφόρτισης:

• Η βαθμολογία τάσης θα πρέπει να υπερβαίνει τη μέγιστη τάση λειτουργίας του πυκνωτή.

• Η αντίσταση εκφόρτισης θα πρέπει να είναι κατάλληλη για την χωρητικότητα και την αποθηκευμένη ενέργεια του πυκνωτή.

• Οι λαβές, τα καλώδια και οι συνδετήρες θα πρέπει να έχουν μόνωση σχεδιασμένη για εφαρμογές υψηλής τάσης.

• Ένας ενσωματωμένος δείκτης τάσης ή δείκτης κατάστασης εκφόρτισης μπορεί να παρέχει πρόσθετη επιβεβαίωση κατά τη διαδικασία εκφόρτισης.

Η χρήση ενός σωστά βαθμολογημένου εργαλείου εκφόρτισης βοηθά να διασφαλιστεί ότι η αποθηκευμένη ενέργεια αφαιρείται με ελεγχόμενο και προβλέψιμο τρόπο.

Ασφαλής Διαδικασία Εκφόρτισης

Πριν ξεκινήσετε τη διαδικασία εκφόρτισης, απομονώστε εντελώς τον εξοπλισμό από όλες τις πηγές ενέργειας. Απενεργοποιήστε το σύστημα, αποσυνδέστε την εισερχόμενη ενέργεια και ακολουθήστε τις σχετικές διαδικασίες κλειδώματος και σήμανσης. Ακόμα και μετά την απομάκρυνση της ενέργειας, ο πυκνωτής θα πρέπει να θεωρείται πλήρως φορτισμένος.

Εξετάστε τον πυκνωτή, την καλωδίωση και την περιοχή γύρω του για κατεστραμμένη μόνωση, εκτεθειμένους αγωγούς, χαλαρές συνδέσεις ή σημάδια αποτυχίας του πυκνωτή. Η αναγνώριση δυνητικών κινδύνων εκ των προτέρων βοηθά στη μείωση των κινδύνων κατά τη διαδικασία εκφόρτισης.

Αφού επιβεβαιώσετε ότι το σύστημα είναι απομονωμένο, συνδέστε το εργαλείο εκφόρτισης στους ακροδέκτες του πυκνωτή. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής και παραμένει στη θέση της καθ' όλη τη διάρκεια της διαδικασίας. Η αποθηκευμένη ενέργεια θα αρχίσει να ρέει μέσω της εσωτερικής αντίστασης του εργαλείου, προκαλώντας την τάση του πυκνωτή να μειώνεται σταδιακά αντί να συμβαίνει ακαριαία.

Εάν το εργαλείο εκφόρτισης περιλαμβάνει δείκτη τάσης, παρακολουθήστε τον έως ότου η εμφανιζόμενη τάση φτάσει σε ασφαλή επίπεδο. Μεγαλύτεροι πυκνωτές μπορεί να απαιτούν επιπλέον χρόνο διότι μπορούν να αποθηκεύσουν σημαντικά περισσότερη ενέργεια.

Μόλις ολοκληρωθεί η διαδικασία εκφόρτισης, χρησιμοποιήστε ένα σωστά βαθμολογημένο πολύμετρο για να μετρήσετε την τάση απευθείας στους ακροδέκτες του πυκνωτή. Επιβεβαιώστε ότι η υπολειπόμενη τάση είναι 0 V ή εντός του ασφαλούς ορίου που έχει καθοριστεί για τον εξοπλισμό.

Αυτό το βήμα επιβεβαίωσης είναι απαραίτητο διότι οι χαλαρές συνδέσεις, τα κατεστραμμένα εργαλεία εκφόρτισης, οι αποτυχημένες διαδρομές εκφόρτισης ή οι λανθασμένες τιμές αντιστάσεων μπορούν να αφήσουν υπολειμματική τάση μέσα στον πυκνωτή. Ένας πυκνωτής δεν θα πρέπει ποτέ να θεωρείται ασφαλής μέχρι να μετρηθεί και να επιβεβαιωθεί η τάση.

Ασφαλής Χειρισμός Μετά την Εκφόρτιση

Αφού επιβεβαιώσετε ότι ο πυκνωτής έχει φτάσει σε ασφαλές επίπεδο τάσης, μπορεί να χειριστεί πιο ασφαλώς για δοκιμές, επιθεώρηση, αντικατάσταση ή συντήρηση. Ακόμα και σε αυτό το στάδιο, τα μονωμένα εργαλεία και οι κατάλληλοι προσωπικοί προστατευτικοί εξοπλισμοί θα πρέπει να συνεχίσουν να χρησιμοποιούνται.

Ορισμένοι μεγάλοι πυκνωτές μπορεί να παρουσιάσουν απορρόφηση διηλεκτρικού, προκαλώντας μια μικρή ποσότητα τάσης να επανεμφανίζεται μετά την εκφόρτιση. Εάν η εργασία συντήρησης καθυστερήσει, η τάση θα πρέπει να ελεγχθεί ξανά πριν από τον χειρισμό του εξαρτήματος.

Η ασφαλέστερη προσέγγιση είναι να ακολουθείτε την ίδια διαδικασία κάθε φορά: απομονώνετε την πηγή ενέργειας, εκφορτίζετε τον πυκνωτή χρησιμοποιώντας ένα κατάλληλο εργαλείο, επιβεβαιώνετε την τάση με ένα μετρητή και μόνο τότε αρχίζετε την εργασία.

Χρήση Ραβδιών Βραχυκύκλωσης Πυκνωτών με Ασφάλεια

Τα ραβδιά βραχυκύκλωσης πυκνωτών, γνωστά και ως ραβδιά εκφόρτισης ή ραβδιά γείωσης, χρησιμοποιούνται συνήθως για να εκφορτίζουν μεγάλους πυκνωτές υψηλής τάσης που βρίσκονται σε υποσταθμούς, βιομηχανικό εξοπλισμό, συστήματα διανομής ενέργειας και τράπεζες πυκνωτών. Αυτά τα εργαλεία παρέχουν μια ασφαλή διαδρομή εκφόρτισης επιτρέποντας στο προσωπικό να παραμένει σε ασφαλέστερη απόσταση από τα ενεργοποιημένα στοιχεία.

Επειδή οι μεγάλοι πυκνωτές μπορούν να αποθηκεύσουν σημαντικά ποσά ενέργειας, η σωστή χρήση ενός ραβδιού βραχυκύκλωσης είναι απαραίτητη πριν από την επιθεώρηση, τη δοκιμή ή τις δραστηριότητες συντήρησης.

Σκοπός και Συστατικά

Ο κύριος σκοπός ενός ραβδιού βραχυκύκλωσης πυκνωτή είναι να μεταφέρει με ασφάλεια την αποθηκευμένη ηλεκτρική ενέργεια από έναν πυκνωτή στη γη. Το εργαλείο παρέχει μια ελεγχόμενη διαδρομή εκφόρτισης ενώ βοηθά στη μείωση του κινδύνου τυχαίας επαφής με ενεργοποιημένους αγωγούς.

Ένα τυπικό ραβδί βραχυκύκλωσης αποτελείται από τρία κύρια συστατικά:

• Ένας μακρύς μονωμένος πόλος που παρέχει ασφαλή απόσταση εργασίας.

• Ένα σφιγκτήρα γείωσης που συνδέεται με μια εγκεκριμένη γη.

• Μια αγώγιμη κεφαλή εκφόρτισης που έρχεται σε επαφή με τους ακροδέκτες του πυκνωτή.

Ο μονωμένος πόλος βοηθά στη διατήρηση απόστασης από επικίνδυνες τάσεις, ενώ ο σφιγκτήρας γείωσης και η κεφαλή εκφόρτισης δημιουργούν μια διαδρομή για την αποθηκευμένη ενέργεια να διαχυθεί με ασφάλεια. Πριν από τη χρήση, όλα τα συστατικά θα πρέπει να ελέγχονται για ρωγμές, ρύπανση, διάβρωση, χαλαρές συνδέσεις ή άλλα σημάδια ζημιάς.

Διαδικασία Ραβδιού Βραχυκύκλωσης Βήμα προς Βήμα

Πριν χρησιμοποιήσετε μια ραβδοκοντάρα, αποσυνδέστε την ενέργεια από τον εξοπλισμό και επαληθεύστε ότι όλες οι πηγές ενέργειας έχουν απομονωθεί. Επιθεωρήστε την τράπεζα πυκνωτών, την καλωδίωση και τον περιβάλλοντα εξοπλισμό για κατεστραμμένη μόνωση, χαλαρούς αγωγούς, υπερθέρμανση ή άλλεςUnsafe conditions.

Επιθεωρήστε επίσης την ραβδοκοντάρα. Επαληθεύστε ότι ο μονωμένος πόλος είναι καθαρός και ακεραίος και ότι το καλώδιο γείωσης και η βάση είναι ασφαλώς συνδεδεμένα.

Η βάση γείωσης θα πρέπει πάντα να συνδέεται πρώτα. Συνδέστε την σε αποδεδειγμένο σημείο γείωσης ή σε εγκεκριμένο έδαφος πριν πλησιάσετε τους ακροδέκτες του πυκνωτή. Μια αξιόπιστη σύνδεση γείωσης είναι απαραίτητη επειδή παρέχει την διαδρομή εκφόρτισης της αποθηκευμένης ενέργειας.

Μόλις έχει γίνει η σύνδεση γείωσης, φέρτε προσεκτικά την κεφαλή εκφόρτισης σε επαφή με τον ακροδέκτη του πυκνωτή. Ανάλογα με την διαμόρφωση του πυκνωτή, μπορεί να χρειαστεί να έρθετε σε επαφή με πολλαπλούς ακροδέκτες για να αφαιρέσετε πλήρως την αποθηκευμένη φόρτιση.

Καθώς η κεφαλή εκφόρτισης έρχεται σε επαφή, η αποθηκευμένη ενέργεια αρχίζει να ρέει μέσω της διαδρομής γείωσης. Σε συστήματα που περιέχουν μεγάλες ποσότητες αποθηκευμένης ενέργειας, μπορεί να παρατηρηθεί ορατή σπίθα ή ακουστός ήχος εκφόρτισης. Διατηρήστε την επαφή για όσο το δυνατόν περισσότερο ώστε να επιτραπεί η πλήρης μείωση της τάσης.

Μετά τη διαδικασία εκφόρτισης, αφαιρέστε την ραβδοκοντάρα και χρησιμοποιήστε ένα πολύμετρο για να μετρήσετε την τάση απευθείας στους ακροδέκτες του πυκνωτή. Επιβεβαιώστε ότι η υπολειπόμενη τάση είναι 0 V ή εντός του καθορισμένου ασφαλούς ορίου.

Η επαλήθευση τάσης παραμένει ουσιώδης επειδή κατεστραμμένες συνδέσεις γείωσης, σφάλματα εξοπλισμού ή ατελής εκφόρτιση μπορεί να αφήσουν υπολειμματική φόρτιση μέσα στον πυκνωτή.

Σημαντικές Σκέψεις Ασφαλείας

Η ραβδοκοντάρα είναι ένα σημαντικό εργαλείο εκφόρτισης, αλλά δεν θα πρέπει ποτέ να είναι η μοναδική μέθοδος που χρησιμοποιείτε για να προσδιορίσετε αν ένας πυκνωτής είναι ασφαλής. Η μέτρηση της τάσης με ένα μέτρο σωστής αξιολόγησης θα πρέπει πάντα να πραγματοποιείται μετά τη διαδικασία εκφόρτισης.

Μεγάλοι πυκνωτές μπορεί επίσης να αναπτύξουν μια μικρή αποκατάσταση τάσης λόγω απορρόφησης διηλεκτρικού. Εάν υπάρχει καθυστέρηση μεταξύ εκφόρτισης και συντήρησης, η τάση θα πρέπει να ελεγχθεί ξανά πριν αγγίξετε το στοιχείο.

Μια συνεπής ακολουθία ασφαλείας βοηθά στη μείωση του κινδύνου: αποσυνδέστε τον εξοπλισμό, συνδέστε την βάση γείωσης, εκφορτίστε τον πυκνωτή, επαληθεύστε την τάση και στη συνέχεια αρχίστε τις δραστηριότητες συντήρησης. Ακολουθώντας την ίδια διαδικασία κάθε φορά βοηθά στην βελτίωση της ασφάλειας και στη μείωση της πιθανότητας ακούσιας επαφής με την αποθηκευμένη ενέργεια.

Προσωπικός Προστατευτικός Εξοπλισμός (PPE)

Η εργασία με πυκνωτές υψηλής τάσης εκθέτει το προσωπικό σε κινδύνους όπως ηλεκτροπληξία, λάμψη τόξου, εγκαύματα, σπίθες και πτηρά θραύσματα από αποτυχία εξαρτημάτων. Ακόμη και μετά την αφαίρεση της τροφοδοσίας, οι πυκνωτές μπορεί να διατηρήσουν αρκετή αποθηκευμένη ενέργεια για να προκαλέσουν σοβαρούς τραυματισμούς αν δεν ακολουθηθούν οι κατάλληλες προφυλάξεις.

Ο Προσωπικός Προστατευτικός Εξοπλισμός (PPE) παρέχει ένα επιπλέον επίπεδο προστασίας κατά τη διάρκεια επιθεώρησης, δοκιμών, διαδικασιών εκφόρτισης, εγκατάστασης και συντήρησης. Ενώ το PPE δεν μπορεί να εξαλείψει τους ηλεκτρικούς κινδύνους, μπορεί να μειώσει σημαντικά τη σοβαρότητα των τραυματισμών όταν χρησιμοποιείται σε συνδυασμό με κατάλληλες διαδικασίες ασφαλείας.

Απαραίτητες Απαιτήσεις PPE

Διαφορετικοί τύποι PPE είναι συνήθως απαραίτητοι κατά την εργασία με πυκνωτές υψηλής τάσης. Κάθε είδος εξυπηρετεί μια συγκεκριμένη προστατευτική λειτουργία και θα πρέπει να επιλέγεται σύμφωνα με το επίπεδο τάσης, το επίπεδο ενέργειας και το εργασιακό περιβάλλον.

Μονωμένα γάντια βοηθούν να αποτραπεί η είσοδος ηλεκτρικού ρεύματος από τα χέρια σε περίπτωση τυχαίας επαφής. Τα γάντια θα πρέπει να είναι αξιολογημένα για την τάση του εξοπλισμού και να επιθεωρούνται τακτικά για κοψίματα, τρυπήματα, ρωγμές, φθορές ή σημάδια γήρανσης. Συνήθως φοριούνται γάντια προστασίας από δέρμα πάνω από τα μονωμένα γάντια για να μειώσουν τη μηχανική ζημιά.

Η προστασία ματιών και προσώπου είναι σημαντική διότι τα ηλεκτρικά σφάλματα μπορούν να παράγουν σπίθες, λειωμένα σωματίδια και πτηρά θραύσματα. Τα γυαλιά ασφαλείας παρέχουν βασική προστασία, ενώ οι ασπίδες προσώπου προσφέρουν πρόσθετη κάλυψη σε περιοχές όπου υπάρχουν κίνδυνοι λάμψης τόξου ή ρήξης πυκνωτών.

Ρούχα ανθεκτικά στη φωτιά (FR) βοηθούν στη μείωση των εγκαυμάτων κατά τη διάρκεια ηλεκτρικών σφαλμάτων. Αυτά τα ενδύματα είναι σχεδιασμένα να αντέχουν στη ανάφλεξη και να περιορίζουν τη μεταφορά θερμότητας στο δέρμα. Τα ρούχα θα πρέπει να καλύπτουν πλήρως τις εκτεθειμένες περιοχές και να παραμένουν ελεύθερα από υπερβολική φθορά ή μόλυνση.

Μονωμένα εργαλεία μειώνουν την πιθανότητα τυχαίας επαφής με αγωγούς υπό τάση. Η μόνωση εργαλείων θα πρέπει να επιθεωρείται τακτικά και οποιαδήποτε κατεστραμμένα εργαλεία θα πρέπει να αφαιρούνται από την υπηρεσία αμέσως.

Διηλεκτρικά υποδήματα ασφαλείας βοηθούν στη μείωση της πιθανότητας ρεύματος να περάσει μέσα από το σώμα προς τη γη. Αυτή η προστασία είναι ιδιαίτερα σημαντική σε σταθμούς μετασχηματιστών, βιομηχανικές εγκαταστάσεις, ηλεκτρικούς χώρους και άλλα περιβάλλοντα υψηλής τάσης.

Επιθεώρηση και Συντήρηση PPE

Ο προστατευτικός εξοπλισμός θα πρέπει να επιθεωρείται πριν από κάθε εργασία. Μια σύντομη επιθεώρηση μπορεί να εντοπίσει ζημιά που μπορεί να θέσει σε κίνδυνο την ασφάλεια κατά τη διάρκεια ηλεκτρικού έργου.

Τα γάντια θα πρέπει να ελέγχονται για φυσικά ελαττώματα και φθορά. Τα γυαλιά ασφαλείας και οι προστατευτικές μάσκες θα πρέπει να εξετάζονται για ρωγμές, γρατζουνιές ή ζημιές που μπορεί να επηρεάσουν την ορατότητα ή την προστασία. Τα πυροανθεκτικά ρούχα θα πρέπει να ελέγχονται για σχισίματα, σημάδια καψίματος, μόλυνση ή υπερβολική φθορά. Τα μονωμένα εργαλεία και η προστατευτική υπόδηση θα πρέπει επίσης να ελέγχονται για να διασφαλιστεί ότι παραμένουν σε καλή κατάσταση.

Οποιοδήποτε PPE που δείχνει σημάδια φθοράς θα πρέπει να αντικαθίσταται αμέσως. Η εξάρτηση από κατεστραμμένο προστατευτικό εξοπλισμό μπορεί να δημιουργήσει μια ψευδή αίσθηση ασφάλειας ενώ αφήνει το προσωπικό εκτεθειμένο σε ηλεκτρολογικούς κινδύνους.

PPE εντός ενός πλήρους προγράμματος ασφαλείας

Το PPE δεν θα πρέπει ποτέ να θεωρείται υποκατάστατο για ασφαλείς πρακτικές εργασίας. Πριν από την έναρξη της εργασίας, ο εξοπλισμός θα πρέπει να απενεργοποιείται, οι πυκνωτές θα πρέπει να εκφορτίζονται σωστά και η τάση θα πρέπει να επαληθεύεται χρησιμοποιώντας ένα κατάλληλο μετρητή.

Η ασφαλέστερη προσέγγιση συνδυάζει το PPE, τις διαδικασίες κλειδώματος και σήμανσης, την επαλήθευση τάσης, τις μεθόδους εκφόρτισης και καθορισμένες πρακτικές ηλεκτρικής ασφάλειας. Η χρήση αυτών των προστατευτικών μέτρων μαζί βοηθά στη μείωση του συνολικού κινδύνου που σχετίζεται με τη διαχείριση πυκνωτών υψηλής τάσης.

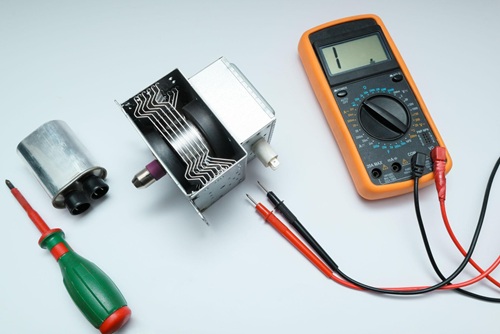

Προφυλάξεις ασφαλείας για πυκνωτές μικροκυμάτων

Οι φούρνοι μικροκυμάτων περιέχουν έναν πυκνωτή υψηλής τάσης που αποτελεί μέρος του κυκλώματος τροφοδοσίας του μαγνητρόνου. Αυτός ο πυκνωτής μπορεί να διατηρεί μια επικίνδυνη ηλεκτρική χρέωση ακόμα και μετά την αποσύνδεση του φούρνου από την πρίζα.

Σε αντίθεση με πολλά οικιακά εξαρτήματα που γίνονται ασφαλή λίγο μετά την απομάκρυνση της τάσης, ένας πυκνωτής μικροκυμάτων μπορεί να παραμείνει ενεργοποιημένος για αρκετό διάστημα. Η επαφή με τους τερματικούς σταθμούς του πυκνωτή ή άλλων εξαρτημάτων υψηλής τάσης μπορεί να έχει ως αποτέλεσμα σοβαρό ηλεκτρικό σοκ. Γι' αυτό το λόγο, κάθε πυκνωτής μικροκυμάτων θα πρέπει να αντιμετωπίζεται ως ενεργοποιημένος μέχρι να ολοκληρωθούν οι σωστές διαδικασίες εκφόρτισης και επαλήθευσης τάσης.

Γιατί οι πυκνωτές μικροκυμάτων είναι επικίνδυνοι

Οι πυκνωτές μικροκυμάτων λειτουργούν σε υψηλά επίπεδα τάσης και είναι ικανοί να αποθηκεύουν σημαντικές ποσότητες ηλεκτρικής ενέργειας. Ακόμα και όταν η συσκευή είναι αποσυνδεδεμένη από την πηγή τροφοδοσίας, η αποθηκευμένη χρέωση μπορεί να παραμείνει μέσα στον πυκνωτή.

Ο κίνδυνος δεν περιορίζεται μόνο στον πυκνωτή. Άλλα εξαρτήματα εντός του κυκλώματος υψηλής τάσης του φούρνου μικροκυμάτων μπορούν επίσης να παρουσιάσουν ηλεκτρικούς κινδύνους. Εξαιτίας του συνδυασμού υψηλής τάσης και αποθηκευμένης ενέργειας, η λανθασμένη συντήρηση μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό ή θάνατο.

Διαδικασία ασφαλούς εκφόρτισης και επαλήθευσης

Πριν ανοίξετε το καπάκι του φούρνου μικροκυμάτων, αποσυνδέστε το καλώδιο τροφοδοσίας από την ηλεκτρική πρίζα. Αυτό απομακρύνει την εξωτερική πηγή τροφοδοσίας και αποτρέπει την ακούσια ενεργοποίηση κατά τη διάρκεια της συντήρησης.

Μετά την αποσύνδεση του φούρνου μικροκυμάτων, περιμένετε αρκετά λεπτά πριν αποκτήσετε πρόσβαση στα εσωτερικά εξαρτήματα. Αν και κάποια αποθηκευμένη χρέωση μπορεί να μειωθεί κατά τη διάρκεια αυτού του χρόνου, η περίοδος αναμονής δεν θα πρέπει ποτέ να θεωρείται ως πλήρης μέθοδος εκφόρτισης.

Βρείτε τον πυκνωτή υψηλής τάσης και προσδιορίστε τους τερματικούς του σταθμούς. Χρησιμοποιώντας ένα εργαλείο εκφόρτισης με σωστή βαθμολογία, δημιουργήστε μια ελεγχόμενη διαδρομή εκφόρτισης διαμέσου των τερματικών και επιτρέψτε αρκετό χρόνο για την αποθήκευση ενέργειας να διαχυθεί. Η άμεση επαφή με τους τερματικούς σταθμούς του πυκνωτή θα πρέπει να αποφεύγεται καθ' όλη τη διάρκεια της διαδικασίας.

Αφού ολοκληρωθεί η διαδικασία εκφόρτισης, χρησιμοποιήστε ένα πολύμετρο ρυθμισμένο στην κατάλληλη περιοχή τάσης και μετρήστε απευθείας στους τερματικούς σταθμούς του πυκνωτή. Επιβεβαιώστε ότι η τάση έχει μειωθεί σε 0 V ή σε άλλο καθορισμένο ασφαλές επίπεδο.

Η επαλήθευση τάσης είναι απαραίτητη διότι κατεστραμμένα εργαλεία εκφόρτισης, κακοί σύνδεσμοι ή ελαττώματα στον πυκνωτή μπορεί να αφήσουν υπολειμματική χρέωση μέσα στο εξάρτημα. Ένας πυκνωτής μικροκυμάτων δεν θα πρέπει ποτέ να θεωρείται ασφαλής μέχρι να έχει μετρηθεί και επιβεβαιωθεί η τάση.

Πρόσθετες πρακτικές ασφάλειας

Όταν εργάζεστε μέσα σε έναν φούρνο μικροκυμάτων, ο κανόνας του ενός χεριού μπορεί να προσφέρει ένα επιπλέον επίπεδο προστασίας. Όποτε είναι δυνατόν, κρατήστε το ένα χέρι μακριά από αγώγιμες επιφάνειες και εσωτερικά ηλεκτρικά εξαρτήματα. Αυτή η πρακτική βοηθά στη μείωση της πιθανότητας δημιουργίας διαδρομής ρεύματος μέσω του στήθους εάν συμβεί ακούσια επαφή.

Η περιοχή εργασίας θα πρέπει να παραμένει καθαρή, στεγνή και απαλλαγμένη από περιττά αγώγιμα αντικείμενα. Δαχτυλίδια, ρολόγια, κοσμήματα και άλλα μεταλλικά αξεσουάρ θα πρέπει να αφαιρούνται πριν ξεκινήσει η συντήρηση. Τα μονωμένα εργαλεία θα πρέπει να ελέγχονται πριν από τη χρήση, και επαρκής φωτισμός θα πρέπει να είναι διαθέσιμος για να παρατηρηθούν καθαρά η καλωδίωση και τα στοιχεία υψηλής τάσης.

Δεδομένου ότι οι κυκλώματα υψηλής τάσης του φούρνου μικροκυμάτων παρουσιάζουν σημαντικούς κινδύνους, η συντήρηση θα πρέπει να εκτελείται μόνο από άτομα που κατανοούν τις διαδικασίες εκφόρτισης πυκνωτών, τις πρακτικές ελέγχου τάσης και τις αρχές ηλεκτρικής ασφάλειας. Η ακολουθία μιας συνεπούς διαδικασίας αποσύνδεσης της μονάδας, εκφόρτισης του πυκνωτή, επαλήθευσης της τάσης και στη συνέχεια ξεκινήματος εργασίας συντήρησης βοηθά στη μείωση του κινδύνου και στη βελτίωση της ασφάλειας.

Εξηγήσεις για τους πυκνωτές ασφαλείας X και Y

Ο ηλεκτρονικός εξοπλισμός που συνδέεται απευθείας σε τροφοδοσία AC είναι εκτεθειμένος σε αυξήσεις τάσης, ηλεκτρικό θόρυβο και συνθήκες βλάβης που οι στάνταρ πυκνωτές ενδέχεται να μην μπορούν να διαχειριστούν με ασφάλεια. Για να αντιμετωπιστούν αυτές οι καταστάσεις, χρησιμοποιούνται ειδικοί ασφαλείας πυκνωτές σε κυκλώματα τροφοδοσίας.

Σε αντίθεση με τους κοινούς πυκνωτές, οι πυκνωτές ασφαλείας σχεδιάζονται και δοκιμάζονται ώστε να πληρούν αυστηρές απαιτήσεις ασφαλείας. Η κατασκευή τους τους επιτρέπει να λειτουργούν αξιόπιστα κατά τη διάρκεια κανονικών συνθηκών, παρέχοντας προβλέψιμα χαρακτηριστικά αποτυχίας που βοηθούν στη μείωση του κινδύνου ηλεκτροπληξίας, φωτιάς και ζημίας εξοπλισμού.

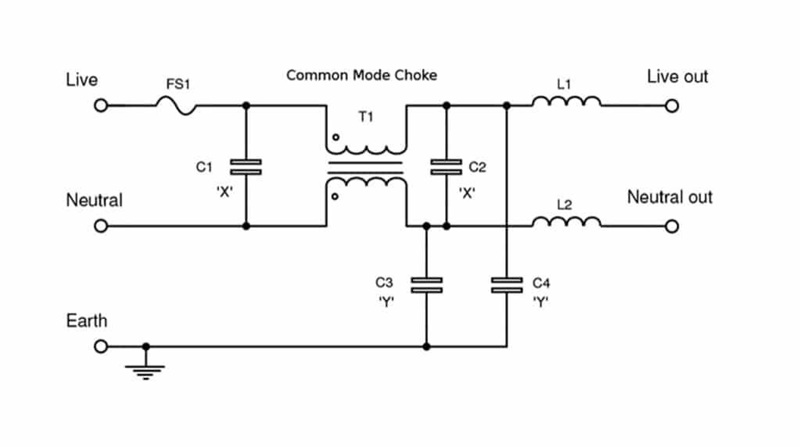

Κατανοώντας τη Διαφορά Μεταξύ των Πυκνωτών X και Y

Οι πυκνωτές ασφαλείας γενικά διαιρούνται σε δύο κατηγορίες: τους πυκνωτές X και τους πυκνωτές Y. Αν και και οι δύο χρησιμοποιούνται για την καταστολή ηλεκτρομαγνητικής παρεμβολής (EMI), εξυπηρετούν διαφορετικές λειτουργίες και εγκαθίστανται σε διαφορετικές θέσεις κυκλώματος.

Οι πυκνωτές X συνδέονται μεταξύ της φάσης (ζωντανής) και του ουδέτερου αγωγού. Σκοπός τους είναι η καταστολή του θορύβου διαφοροντικού τρόπου που εμφανίζεται κατά μήκος των γραμμών τροφοδοσίας. Βοηθούν στη μείωση της παρεμβολής που δημιουργούν οι διακόπτες, οι κινητήρες και άλλα ηλεκτρικά φορτία.

Οι πυκνωτές Y συνδέονται μεταξύ της φάσης και της γείωσης, του ουδέτερου και της γείωσης, ή μεταξύ αγώγιμων τμημάτων και του σώματος του εξοπλισμού. Σκοπός τους είναι η καταστολή του θορύβου κοινού τρόπου. Επειδή αυτοί οι πυκνωτές είναι συνδεδεμένοι με προσβάσιμες γειωμένες δομές, πρέπει να πληρούν αυστηρότερες απαιτήσεις μόνωσης και ασφάλειας.

Η συμπεριφορά αποτυχίας των δύο τύπων πυκνωτών διαφέρει επίσης. Οι πυκνωτές X σχεδιάζονται για να αντέχουν σε πιέσεις σχετικές με την τροφοδοσία ενώ ελαχιστοποιούν τον κίνδυνο πυρκαγιάς. Οι πυκνωτές Y σχεδιάζονται για να ελαχιστοποιούν την πιθανότητα επικίνδυνου ρεύματος να φτάσει σε εκτεθειμένα μεταλλικά μέρη σε περίπτωση βλάβης.

Επιλέγοντας τον Σωστό Πυκνωτή Ασφαλείας

Αν και οι πυκνωτές X και Y μπορεί να φαίνονται παρόμοιοι, δεν είναι εναλλάξιμοι. Κάθε τύπος σχεδιάζεται για μια συγκεκριμένη θέση και λειτουργία ασφαλείας μέσα στο κύκλωμα.

Η εγκατάσταση ενός πυκνωτή X όπου απαιτείται πυκνωτής Y μπορεί να μειώσει την προστασία κατά της ηλεκτροπληξίας. Αντίθετα, η αντικατάσταση ενός πυκνωτή X με έναν πυκνωτή Y μπορεί να αυξήσει τα κόστη και να μεταβάλει την απόδοση του κυκλώματος χωρίς να παρέχει τη σκοπούμενη λειτουργικότητα.

Κατά την αντικατάσταση ενός πυκνωτή ασφαλείας, η αντικατάσταση θα πρέπει να ταιριάζει με τον αρχικό τύπο πυκνωτή, την κατηγορία ασφαλείας, τη βαθμολογία τάσης και τις απαιτήσεις εφαρμογής.

Γιατί οι Στάνταρ Πυκνωτές Δεν Μπορούν να Αντικαταστήσουν τους Πυκνωτές Ασφαλείας

Οι στάνταρ πυκνωτές δεν πρέπει ποτέ να αντικαθιστούν τους ασφαλείς πυκνωτές X ή Y σε εξοπλισμό που λειτουργεί με τροφοδοσία. Οι κοινοί πυκνωτές δεν σχεδιάζονται για να αντέχουν τις αυξήσεις τάσης, τις απαιτήσεις μόνωσης και τις συνθήκες βλάβης που συχνά εμφανίζονται σε συστήματα AC.

Οι πυκνωτές ασφαλείας υποβάλλονται σε ειδικές δοκιμές για να επαληθευτεί η συμπεριφορά τους υπό ανώμαλες συνθήκες λειτουργίας. Αυτές οι δοκιμές βοηθούν να διασφαλιστεί η προβλέψιμη απόδοση όταν εκτίθενται σε αυξήσεις τάσης, ηλεκτρικό στρες και μακροχρόνια λειτουργία.

Η χρήση του σωστού πυκνωτή ασφαλείας βοηθά στη διατήρηση της ηλεκτρικής ασφάλειας, της συμμόρφωσης με κανονιστικά πλαίσια, της απόδοσης καταστολής θορύβου και της αξιοπιστίας του εξοπλισμού μακροπρόθεσμα.

Ασφαλής Αποθήκευση Πυκνωτών

Η σωστή αποθήκευση βοηθά στη διατήρηση της ασφάλειας, της απόδοσης και της αξιοπιστίας των υψηλής τάσης πυκνωτών. Οι περιβαλλοντικές συνθήκες μπορούν σταδιακά να επηρεάσουν τα εσωτερικά υλικά ακόμη και όταν ο πυκνωτής δεν είναι σε λειτουργία.

Η έκθεση σε θερμότητα, υγρασία, ρύπους ή φυσικούς τραυματισμούς μπορεί να επιταχύνει τη γήρανση, να μειώσει την ηλεκτρική απόδοση και να αυξήσει την πιθανότητα αποτυχίας όταν ο πυκνωτής τελικά επιστραφεί σε λειτουργία.

Απαιτήσεις Περιβαλλοντικής Αποθήκευσης

Οι υψηλής τάσης πυκνωτές θα πρέπει να αποθηκεύονται σε καθαρό, ξηρό, ελεγχόμενο θερμοκρασιακά περιβάλλον. Σταθερές συνθήκες αποθήκευσης βοηθούν στην προστασία των διηλεκτρικών υλικών, των συστημάτων μόνωσης, των ακροδεκτών και των εσωτερικών εξαρτημάτων από περιττό άγχος.

Η υπερβολική θερμότητα μπορεί να επιταχύνει την χημική υποβαθμισμένη και να συντομεύσει τη διάρκεια ζωής. Η υψηλή υγρασία μπορεί να συμβάλει στη διάβρωση, την εισροή υγρασίας και την αποσύνθεση της μόνωσης. Η σκόνη, η βρωμιά, το λάδι και οι χημικοί ρύποι μπορούν να συσσωρεύονται στις επιφάνειες πυκνωτών και να δημιουργούν αγώγιμες διαδρομές που επηρεάζουν την απόδοση μόνωσης.

Για μακροχρόνια αποθήκευση, η θερμοκρασία και η υγρασία θα πρέπει να παραμένουν εντός των καθορισμένων ορίων του κατασκευαστή. Η διατήρηση καθαρού περιβάλλοντος βοηθά στη διατήρηση της κατάστασης των πυκνωτών και ελαχιστοποιεί την προετοιμασία πριν από την εγκατάσταση.

Πρόληψη Φυσικών και Ηλεκτρικών Κινδύνων

Οι πυκνωτές θα πρέπει να προστατεύονται από κρούσεις, δονήσεις και μηχανικές ζημιές κατά τη διάρκεια της αποθήκευσης και της μεταφοράς. Όποτε είναι εφικτό, θα πρέπει να παραμένουν στην αρχική τους συσκευασία ή να τοποθετούνται σε κατάλληλους προστατευτικούς περιέκτες.

Η ρίψη των πυκνωτών, η ακατάλληλη στοίβαξή τους ή η τοποθέτηση βαρέων αντικειμένων πάνω τους μπορεί να προκαλέσει κρυφές εσωτερικές ζημιές που μπορεί να μην γίνουν εμφανείς μέχρι να τεθεί ο πυκνωτής σε λειτουργία.

Όποτε είναι πρακτικό, οι πυκνωτές θα πρέπει να αποθηκεύονται σε πλήρως εκφορτισμένη κατάσταση. Πριν από την αποθήκευση, επαληθεύστε ότι η τάση έχει μειωθεί σε ασφαλές επίπεδο. Κατά τη διάρκεια περιοδικών επιθεωρήσεων, η τάση μπορεί να ελεγχθεί ξανά για να επιβεβαιωθεί ότι δεν παραμένει αναμενόμενη φόρτιση.

Εάν ένας πυκνωτής πρέπει να αποθηκευτεί με διατηρημένη φόρτιση, θα πρέπει να επισημαίνεται καθαρά, να είναι απομονωμένος από μη εξουσιοδοτημένη πρόσβαση και να κρατείται σε ασφαλή τοποθεσία. Οι προειδοποιητικές ετικέτες θα πρέπει να προσδιορίζουν την παρουσία αποθηκευμένης ενέργειας και οποιασδήποτε ειδικής απαιτήσεως χειρισμού.

Επιθεώρηση Πριν την Επαναφορά στην Υπηρεσία

Πριν από την εγκατάσταση ενός αποθηκευμένου πυκνωτή, εκτελέστε μια διεξοδική επιθεώρηση για σημεία ζημιάς, ρύπανσης, διάβρωσης, διαρροής, διόγκωσης, σπασμένων περιβλημάτων ή επιδείνωσης μόνωσης.

Οι ακροδέκτες, οι υλικό στήριξης και οι επιφάνειες μόνωσης θα πρέπει επίσης να εξετάζονται για να διασφαλιστεί ότι ο πυκνωτής παραμένει κατάλληλος προς λειτουργία. Εάν βρεθεί οποιαδήποτε ανώμαλη κατάσταση, ο πυκνωτής θα πρέπει να αξιολογηθεί πριν από την επιστροφή του στην υπηρεσία.

Η σωστή αποθήκευση, η τακτική επιθεώρηση και η προσεκτική χειρισμός βοηθούν να διασφαλιστεί ότι οι πυκνωτές υψηλής τάσης παραμένουν ασφαλείς και αξιόπιστοι καθ' όλη τη διάρκεια της ζωής τους.

Απαιτήσεις Ασφάλειας OSHA

Οι πυκνωτές υψηλής τάσης μπορούν να παραμείνουν επικίνδυνοι ακόμη και μετά την αφαίρεση της ηλεκτρικής ενέργειας. Δεδομένου ότι η αποθηκευμένη ενέργεια μπορεί να παραμένει, οι διαδικασίες ασφάλειας στον χώρο εργασίας είναι αναγκαίες για την προστασία του προσωπικού κατά τη διάρκεια εγκατάστασης, δοκιμών, συντήρησης και επισκευών.

Η Διοίκηση Εργασιακής Ασφάλειας και Υγείας (OSHA) παρέχει απαιτήσεις ασφάλειας που βοηθούν στη μείωση του κινδύνου ηλεκτροπληξίας, περιστατικών εκκένωσης, εγκαυμάτων και ακούσιας ενεργοποίησης.

Διαδικασίες Κλειδώματος και Ετικέτας

Διαδικασίες κλειδώματος και ετικέτας (LOTO) είναι από τις πιο σημαντικές πρακτικές ασφάλειας της OSHA. Πριν ξεκινήσει η συντήρηση, όλες οι πηγές ενέργειας που συνδέονται με τον εξοπλισμό θα πρέπει να προσδιοριστούν, να απομονωθούν και να ασφαλιστούν.

Μετά την αποσύνδεση της ηλεκτρικής ενέργειας, θα πρέπει να εγκατασταθεί μια συσκευή κλειδώματος για να αποτραπεί η ακούσια επανασύνδεση. Στη συνέχεια, θα πρέπει να προσαρτηθεί μια προειδοποιητική ετικέτα για να δηλώσει ότι η εργασία συντήρησης είναι σε εξέλιξη και ότι ο εξοπλισμός δεν πρέπει να ενεργοποιηθεί.

Η εφαρμογή διαδικασιών κλειδώματος και ετικέτας πριν από την εκφόρτιση ή την επιθεώρηση του πυκνωτή βοηθά στην αποτροπή αναπάντεχης εκκίνησης και προστατεύει το προσωπικό από την έκθεση σε επικίνδυνη ενέργεια.

Επαλήθευση Εκφόρτισης και Ασφαλείς Πρακτικές Εργασίας

Η αποσύνδεση της ηλεκτρικής ενέργειας δεν εξαλείφει αυτόματα τους κινδύνους του πυκνωτή. Η αποθηκευμένη ενέργεια μπορεί να παραμείνει μέσα στον πυκνωτή πολύ μετά την απενεργοποίηση.

Αφού το σύστημα έχει απομονωθεί, οι πυκνωτές θα πρέπει να εκφορτίζονται χρησιμοποιώντας μια εγκεκριμένη μέθοδο. Η παραμένουσα τάση θα πρέπει στη συνέχεια να μετρηθεί χρησιμοποιώντας έναν σωστά επιλεγμένο μετρητή για να επαληθευτεί ότι η αποθηκευμένη ενέργεια έχει αφαιρεθεί.

Μόνο εργαλεία και εξοπλισμός που είναι κατάλληλα για τάση θα πρέπει να χρησιμοποιούνται κατά τη διάρκεια δοκιμών και συντήρησης. Τα μονωμένα εργαλεία θα πρέπει να επιθεωρούνται τακτικά και να αποσύρονται από την υπηρεσία αν βρεθεί ζημιά.

Οι περιοχές εργασίας θα πρέπει επίσης να ελέγχονται καθαρά μέσω της χρήσης προειδοποιητικών πινακίδων, φραγμών, ζωνών περιορισμένης πρόσβασης και άλλων ελέγχων ασφαλείας. Αυτά τα μέτρα βοηθούν στην αποτροπή της εισόδου μη εξουσιοδοτημένου προσωπικού σε περιοχές όπου μπορεί να υπάρχουν ηλεκτρικοί κίνδυνοι.

Εκπαίδευση, Προστασία από Εκκενώσεις και Ατομικός Προστατευτικός Εξοπλισμός (PPE)

Η εργασία με πυκνωτές υψηλής τάσης θα πρέπει να εκτελείται μόνο από σωστά εκπαιδευμένο προσωπικό που κατανοεί τους ηλεκτρικούς κινδύνους, τις διαδικασίες εκφόρτισης, τις απαιτήσεις κλειδώματος και ετικέτας, τις διαδικασίες έκτακτης ανάγκης και την επιλογή PPE.

Οι κίνδυνοι εκκένωσης θα πρέπει να αξιολογούνται πριν από την έναρξη της εργασίας. Ανάλογα με το επίπεδο κινδύνου, ο προστατευτικός εξοπλισμός μπορεί να περιλαμβάνει ρούχα ειδικών εκκενώσεων, μονωμένα γάντια, θωρακισμένα προστατευτικά προσώπου, κράνη ασφαλείας και άλλους εξειδικευμένους ηλεκτρικούς PPE.

Οι απαιτήσεις της OSHA είναι πιο αποτελεσματικές όταν ενσωματώνονται σε μια συνεπή ρουτίνα εργασίας. Μια τυπική διαδικασία περιλαμβάνει την αποσύνδεση του εξοπλισμού από την ηλεκτρική ενέργεια, την εφαρμογή διαδικασιών κλειδώματος και ετικέτας, την εκφόρτιση των πυκνωτών, την επαλήθευση της τάσης, την επιθεώρηση του PPE και των εργαλείων και στη συνέχεια την έναρξη των δραστηριοτήτων συντήρησης.

Απαιτήσεις Ασφάλειας IEC 60831

Η IEC 60831 είναι ένα διεθνές πρότυπο που καθορίζει απαιτήσεις ασφάλειας, απόδοσης και δοκιμών για στατικούς πυκνωτές ισχύος που χρησιμοποιούνται σε AC συστήματα με ονομαστικές τάσεις μέχρι 1000 V. Το πρότυπο βοηθά να διασφαλιστεί ότι οι πυκνωτές λειτουργούν με ασφάλεια και αξιοπιστία καθ' όλη τη διάρκεια της ζωής τους.

Οι πυκνωτές ισχύος που χρησιμοποιούνται σε συστήματα διόρθωσης συντελεστή ισχύος, βιομηχανικά δίκτυα και εξοπλισμό διανομής είναι συχνά εκτεθειμένοι σε ηλεκτρικό άγχος, μεταβολές θερμοκρασίας και μακρές ώρες λειτουργίας. Η IEC 60831 παρέχει καθοδήγηση που βοηθά στη βελτίωση της ασφάλειας, της αξιοπιστίας και της μακροχρόνιας απόδοσης.

Βασικές Απαιτήσεις Ασφάλειας της IEC 60831

Η IEC 60831 καλύπτει αρκετούς κρίσιμους τομείς της ασφάλειας και απόδοσης των πυκνωτών. Αυτές οι απαιτήσεις βοηθούν στη μείωση του κινδύνου υπερθέρμανσης, ρήξης, ηλεκτρικής αποτυχίας και επικίνδυνων συνθηκών λειτουργίας.

Το πρότυπο καλύπτει:

• Συστήματα προστασίας υπερπίεσης

• Απαιτήσεις εκφόρτισης πυκνωτών

• Κατηγορίες θερμοκρασίας

• Επαλήθευση διηλεκτρικής αντοχής

• Δοκιμές αντοχής και αξιοπιστίας

Πολλοί πυκνωτές περιλαμβάνουν συσκευές προστασίας από υπερπίεση που αποσυνδέουν τον πυκνωτή όταν αναπτύσσεται υπερβολική εσωτερική πίεση. Αυτό βοηθά στη μείωση του κινδύνου ρήξης, φωτιάς και ζημιάς εξοπλισμού που προκαλείται από εσωτερικές βλάβες.

Το πρότυπο περιλαμβάνει επίσης απαιτήσεις εκφόρτισης που βοηθούν στη μείωση της αποθηκευμένης τάσης σε ασφαλέστερα επίπεδα μετά την αποσύνδεση ενός πυκνωτή από την πηγή τροφοδοσίας. Αυτές οι απαιτήσεις συμβάλλουν στη μείωση των κινδύνων ηλεκτροπληξίας κατά την επιθεώρηση και τη συντήρηση.

Θερμοκρασία, Διηλεκτρική Αντοχή και Δοκιμές Αξιοπιστίας

Η θερμοκρασία έχει σημαντική επιρροή στη διάρκεια ζωής και την απόδοση των πυκνωτών. Το IEC 60831 καθορίζει κατηγορίες θερμοκρασίας που καθορίζουν τις περιβαλλοντικές συνθήκες υπό τις οποίες ένας πυκνωτής μπορεί να λειτουργεί με ασφάλεια.

Το πρότυπο απαιτεί επίσης δοκιμές διηλεκτρικής αντοχής για να επαληθευτεί ότι το σύστημα μόνωσης μπορεί να αντέξει υψηλή τάση χωρίς βλάβη. Η επιτυχής δοκιμή αποδεικνύει ότι το διηλεκτρικό μπορεί να διατηρεί ασφαλή απομάκρυνση μεταξύ των αγώγιμων στοιχείων υπό κανονικές συνθήκες λειτουργίας.

Για να αξιολογηθεί η μακροχρόνια αντοχή, οι πυκνωτές υποβάλλονται σε δοκιμές αντοχής και αξιοπιστίας. Αυτές οι δοκιμές προσομοιώνουν συνθήκες λειτουργίας που περιλαμβάνουν πίεση τάσης, έκθεση σε θερμοκρασία και παρατεταμένες περιόδους υπηρεσίας. Τα αποτελέσματα βοηθούν να επιβεβαιωθεί ότι ο πυκνωτής μπορεί να διατηρεί αποδεκτή απόδοση καθ' όλη τη διάρκεια της αναμενόμενης λειτουργικής του ζωής.

Γιατί είναι σημαντική η συμμόρφωση με το IEC 60831

Η συμμόρφωση με το IEC 60831 παρέχει εμπιστοσύνη ότι ένας πυκνωτής έχει σχεδιαστεί και δοκιμαστεί σύμφωνα με διεθνώς αναγνωρισμένες απαιτήσεις. Η τήρηση του προτύπου βοηθά στη βελτίωση της ηλεκτρικής ασφάλειας, της λειτουργικής αξιοπιστίας και της προστασίας του εξοπλισμού.

Για τους κατασκευαστές και τους σχεδιαστές εξοπλισμού, το πρότυπο παρέχει καθοδήγηση για την ανάπτυξη προϊόντων και την επιλογή πυκνωτών. Για τους εγκαταστάτες και το προσωπικό συντήρησης, καθορίζει τις προσδοκίες για ασφαλή λειτουργία και μακροχρόνια απόδοση.

Με την αντιμετώπιση της ασφάλειας εκφόρτισης, της προστασίας από υπερπίεση, της ακεραιότητας μόνωσης, των ορίων θερμοκρασίας και της αντοχής, το IEC 60831 παίζει σημαντικό ρόλο στη στήριξη της ασφαλούς χρήσης των πυκνωτών ισχύος στα σύγχρονα συστήματα AC.

Συμπέρασμα

Η ασφάλεια των πυκνωτών υψηλής τάσης εξαρτάται από την προσεκτική εκφόρτιση, την επαλήθευση τάσης, τα κατάλληλα εργαλεία, τη σωστή PPE και αυστηρές διαδικασίες χειρισμού. Οι δοκιμές δεν θα πρέπει ποτέ να αρχίζουν μέχρι να επιβεβαιωθεί ότι η αποθηκευμένη ενέργεια είναι ασφαλής. Η κατανόηση των αιτίων αποτυχίας, οι έλεγχοι των αντιστάσεων εκφόρτισης, η επιλογή ασφαλών πυκνωτών και οι απαιτούμενες προδιαγραφές βοηθούν στη μείωση των κινδύνων ηλεκτροπληξίας, φωτιάς, έκρηξης και ζημιάς εξοπλισμού.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί είναι απαραίτητο να μετρήσουμε την τάση του πυκνωτή μετά την εκφόρτισή του;

Ακόμα και μετά τη χρήση μιας αντίστασης εκφόρτισης ή εργαλείου εκφόρτισης, ένας πυκνωτής μπορεί να διατηρεί κάποια τάση λόγω βλάβης εξαρτημάτων, κακών συνδέσεων ή διηλεκτρικής απορρόφησης. Η μέτρηση της τάσης με ένα κατάλληλα βαθμολογημένο μετρητή επιβεβαιώνει ότι η αποθηκευμένη ενέργεια έχει μειωθεί σε ασφαλές επίπεδο πριν από τον χειρισμό, βοηθώντας στην πρόληψη ηλεκτροπληξίας και ζημιάς εξοπλισμού.

2. Τι θα πρέπει να ληφθεί υπόψη κατά την επιλογή μιας αντίστασης εκφόρτισης για έναν πυκνωτή;

Μια αντίσταση εκφόρτισης θα πρέπει να εκφορτίσει τον πυκνωτή εντός εύλογου χρονικού διαστήματος ενώ ελαχιστοποιεί τις απώλειες ενέργειας κατά τη διάρκεια κανονικής λειτουργίας. Εάν η αντίσταση είναι πολύ χαμηλή, σπαταλά ενέργεια και παράγει θερμότητα. Εάν είναι πολύ υψηλή, ο πυκνωτής μπορεί να παραμείνει φορτισμένος για πολύ καιρό και να δημιουργήσει κίνδυνο ασφαλείας μετά την απενεργοποίηση.

3. Γιατί μπορεί οι πυκνωτές υψηλής τάσης να αποτύχουν ή να εκραγούν;

Οι πυκνωτές υψηλής τάσης μπορεί να αποτύχουν λόγω υπερτάσης, υπερβολικής θερμότητας, ανάστροφης πολικότητας, γήρανσης, κατασκευαστικών ελαττωμάτων ή εσφαλμένης επιλογής εξαρτημάτων. Αυτές οι συνθήκες μπορούν να καταστρέψουν το διηλεκτρικό υλικό, να δημιουργήσουν εσωτερική πίεση και τελικά να προκαλέσουν την εκτόνωση, ρήξη ή έκρηξη του πυκνωτή αν το στρες γίνει σοβαρό.

4. Γιατί δεν μπορούν οι τυπικοί πυκνωτές να αντικαταστήσουν τους πυκνωτές ασφαλείας X και Y;

Οι πυκνωτές ασφαλείας X και Y είναι ειδικά σχεδιασμένοι και δοκιμασμένοι για να αντέχουν σε υπερτάσεις τάσης δικτύου και συνθήκες βλάβης. Οι τυπικοί πυκνωτές δεν παρέχουν το ίδιο επίπεδο μόνωσης, απόδοσης ασφαλείας ή προβλέψιμης συμπεριφοράς αποτυχίας, καθιστώντας τους ακατάλληλους και δυνητικά επικίνδυνους για εφαρμογές φίλτρου γραμμής AC.

5. Πώς βοηθούν οι κανόνες ασφαλείας στη μείωση των κινδύνων κατά τη δουλειά με πυκνωτές υψηλής τάσης;

Οι κανόνες ασφαλείας όπως οι απαιτήσεις OSHA και οι κατευθυντήριες γραμμές IEC 60831 καθορίζουν διαδικασίες για το σχεδιασμό πυκνωτών, τη δοκιμή, την εκφόρτιση, τη συντήρηση, τη χρήση PPE και την επαλήθευση τάσης. Η τήρηση αυτών των προτύπων βοηθά στη βελτίωση της αξιοπιστίας του εξοπλισμού και μειώνει τον κίνδυνο ηλεκτροπληξίας, περιστατικών ηλεκτροπληξίας και ατυχημάτων που σχετίζονται με τους πυκνωτές.
