Πώς να ελέγξετε τον τρανζίστορ 2073 χρησιμοποιώντας ψηφιακό πολύμετρο στο σπίτι

Ο τρανζίστορ 2073 μπορεί να επηρεάσει ολόκληρο το κύκλωμα όταν γίνει ελαττωματικός ή όταν οι ακίδες του είναι συνδεδεμένες λανθασμένα. Ο έλεγχος του πρώτα σας βοηθά να γνωρίζετε εάν ο τρανζίστορ είναι ακόμη υγιής ή ήδη κατεστραμμένος πριν τον εγκαταστήσετε ή αντικαταστήσετε άλλα μέρη. Ο έλεγχος του τρανζίστορ με ψηφιακό πολύμετρο μπορεί επίσης να αποτρέψει περιττές επισκευές και να προστατεύσει άλλα εξαρτήματα που είναι συνδεδεμένα στο κύκλωμα. Σε αυτόν τον οδηγό, θα μάθετε πώς να ελέγξετε τον τρανζίστορ 2073 βήμα-βήμα χρησιμοποιώντας ψηφιακό πολύμετρο, συμπεριλαμβανομένης της σωστής ρύθμισης, αναγνώρισης ακίδων, ελέγχου σφαλμάτων και συμβουλών ασφαλείας.

Κατάλογος

Εργαλεία που απαιτούνται για τη δοκιμή

Πριν ελέγξετε έναν τρανζίστορ 2073, χρειάζεστε μερικά βασικά εργαλεία για να κάνετε τη δοκιμή πιο ασφαλή και ακριβή. Αυτά τα εργαλεία σας βοηθούν να αναγνωρίσετε τις ακίδες του τρανζίστορ, να ελέγξετε τις εσωτερικές διασταυρώσεις και να αποτρέψετε λανθασμένες αναγνώσεις κατά τη διάρκεια της δοκιμής.

Ψηφιακό Πολύμετρο

Ένα ψηφιακό πολύμετρο είναι το κύριο εργαλείο που χρησιμοποιείται για τη δοκιμή ενός τρανζίστορ 2073 στο σπίτι. Σας επιτρέπει να ελέγξετε την αντίσταση, τη συνέχεια και την πτώση τάσης της διόδου μεταξύ των ακίδων του τρανζίστορ. Για τη δοκιμή του pinout, η λειτουργία διόδου είναι η πιο χρήσιμη ρύθμιση γιατί σας βοηθά να βρείτε τη βάση, τον συλλέκτη και τον εκπομπό ελέγχοντας πώς οι εσωτερικές διασταυρώσεις αγωγούν.

Επιλέξτε ένα πολύμετρο με λειτουργία διόδου, λειτουργία αντίστασης, καθαρή οθόνη και σταθερές προεξοχές. Οι καθαρές και σταθερές προεξοχές είναι σημαντικές γιατί η κακή επαφή μπορεί να δώσει ασταθείς αναγνώσεις. Ορισμένα πολύμετρα διαθέτουν επίσης υποδοχή δοκιμής τρανζίστορ, αλλά οι κανονικές προεξοχές είναι ακόμη αρκετές αν γνωρίζετε τα σωστά βήματα δοκιμής.

Φύλλο δεδομένων ή αναφορά pinout

Ένα φύλλο δεδομένων ή μια αξιόπιστη αναφορά pinout βοηθά να επιβεβαιωθεί η σωστή διάταξη των ακίδων του τρανζίστορ 2073. Ακόμη κι αν το πολύμετρο μπορεί να βοηθήσει να αναγνωρίσετε τις ακίδες, το φύλλο δεδομένων παρέχει μια πιο καθαρή αναφορά, ειδικά επειδή ορισμένες εκδόσεις τρανζίστορ μπορεί να έχουν διαφορετικές διατάξεις ανάλογα με τον κατασκευαστή.

Η χρήση του φύλλου δεδομένων μαζί με το πολύμετρό σας καθιστά τη δοκιμή πιο αξιόπιστη. Αφού μετρήσετε την πτώση τάσης μεταξύ των ακίδων, συγκρίνετε τα αποτελέσματά σας με την αναφορά pinout πριν εγκαταστήσετε τον τρανζίστορ σε ένα κύκλωμα. Αυτό βοηθά να αποτρέψετε λάθη καλωδίωσης, υπερθέρμανση και αποτυχία κυκλώματος.

Αντιστάθμιση και προφυλάξεις ασφαλείας

Πριν δοκιμάσετε τον τρανζίστορ, απενεργοποιήστε πάντα την τροφοδοσία και αποσυνδέστε το κύκλωμα από την πηγή. Εάν ο τρανζίστορ είναι ακόμη συνδεδεμένος σε μια πλακέτα, αποφορτίστε πρώτα τους κοντινούς πυκνωτές γιατί η αποθηκευμένη τάση μπορεί να βλάψει το εξάρτημα ή το πολύμετρο.

Πρέπει επίσης να αποφύγετε να αγγίζετε υπερβολικά τις ακίδες του τρανζίστορ, ειδικά αν εργάζεστε με ευαίσθητα ηλεκτρονικά μέρη. Η στατική ηλεκτρικότητα, οι βρώμικες ακίδες ή οι τυχαίοι βραχυκυκλωματισμοί μπορεί να επηρεάσουν το αποτέλεσμα της δοκιμής ή να βλάψουν τα κοντινά εξαρτήματα. Η διατήρηση της καθαριότητας στην περιοχή εργασίας και η χρήση μονωμένων προεξοχών βοηθούν να καταστήσουν τη διαδικασία δοκιμής ασφαλέστερη.

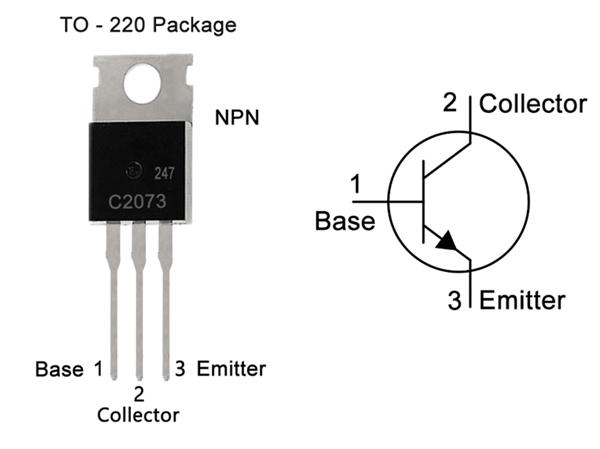

Κατανόηση του pinout του τρανζίστορ 2073

Ο τρανζίστορ 2073 έχει κανονικά τρεις ακίδες:

• Βάση (B)

• Συλλέκτης (C)

• Εκπομπός (E)

Αυτές οι ακίδες πρέπει να συνδεθούν σωστά στο κύκλωμα. Λάθος συνδέσεις ακίδων μπορεί να προκαλέσουν υπερθέρμανση, αδύναμη ενίσχυση, καμία λειτουργία εναλλαγής ή αποτυχία τρανζίστορ.

Σε πολλές εκδόσεις του πακέτου TO-220, η διάταξη των ακίδων συνήθως παρατηρείται από την μπροστινή πλευρά του τρανζίστορ με το κείμενο εκτυπωμένο προς εσάς. Ωστόσο, ορισμένοι κατασκευαστές μπορεί να χρησιμοποιούν διαφορετικές διατάξεις ακίδων, γι' αυτό η επαλήθευση είναι σημαντική πριν από την εγκατάσταση.

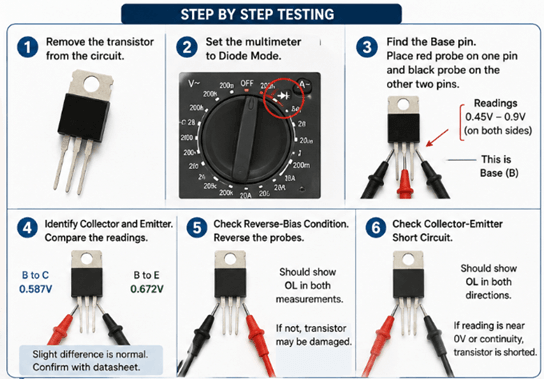

Πώς να ελέγξετε το τρανζίστορ 2073 χρησιμοποιώντας ψηφιακό πολύμετρο

Αφαιρέστε το Τρανζίστορ από το Κύκλωμα

Για ακριβή δοκιμή, αφαιρέστε πρώτα το τρανζίστορ 2073 από την πλακέτα κυκλώματος. Εάν το δοκιμάσετε ενώ είναι ακόμα συνδεδεμένο, κοντινές αντιστάσεις, πυκνωτές, διόδους ή πηνία μπορεί να επηρεάσουν την ανάγνωση. Αυτό μπορεί να κάνει ένα καλό τρανζίστορ να φαίνεται ελαττωματικό ή ένα κατεστραμμένο τρανζίστορ να φαίνεται φυσιολογικό.

Χρησιμοποιήστε το κολλητήρι προσεκτικά και αποφύγετε να εφαρμόσετε υπερβολική θερμότητα στις ακίδες του τρανζίστορ. Αφού αφαιρέσετε το τρανζίστορ, καθαρίστε τις επαφές ώστε οι προβολείς του πολύμετρου να μπορούν να ακουμπούν σωστά στις μεταλλικές ακίδες. Μια κακή σύνδεση του προβολέα μπορεί επίσης να προκαλέσει μη σταθερές ή λανθασμένες αναγνώσεις.

Ρυθμίστε το Πολύμετρο σε Λειτουργία Διόδου

Γυρίστε τον επιλογέα του πολύμετρου στη λειτουργία διόδου. Αυτή η ρύθμιση συνήθως έχει ένα σύμβολο διόδου. Η λειτουργία διόδου είναι καλύτερη από τη λειτουργία αντίστασης γιατί ελέγχει απευθείας την πτώση τάσης σε ημιαγωγούς.

Ένα υγιές τρανζίστορ πυριτίου συνήθως δείχνει πτώση τάσης γύρω από 0.45V έως 0.9V όταν η ένωση είναι θετικά bias. Η ακριβής τιμή μπορεί να διαφέρει ανάλογα με την κατάσταση του τρανζίστορ, τη θερμοκρασία και το μοντέλο του πολύμετρου.

Πριν από τη δοκιμή, μπορείτε να ακουμπήσετε τους δύο προβολείς μεταξύ τους για να ελέγξετε αν το πολύμετρο ανταποκρίνεται σωστά. Αυτό βοηθά να επιβεβαιωθεί ότι οι προβολείς και το μέτρο λειτουργούν πριν δοκιμάσετε το τρανζίστορ.

Βρείτε την Ακίδα Βάσης

Ξεκινήστε τοποθετώντας τον κόκκινο προβολέα σε μία ακίδα του τρανζίστορ. Στη συνέχεια, αγγίξτε τον μαύρο προβολέα στις άλλες δύο ακίδες μία τη φορά. Εάν και οι δύο αναγνώσεις δείχνουν γύρω από 0.45V έως 0.9V, η ακίδα που συνδέεται με τον κόκκινο προβολέα είναι πιθανόν η ακίδα Βάσης ενός τρανζίστορ NPN.

Εάν δεν λάβετε δύο αναγνώσεις πτώσης τάσης, μετακινήστε τον κόκκινο προβολέα σε άλλη ακίδα και επαναλάβετε τη διαδικασία. Συνεχίστε μέχρι να δώσετε σωστές αναγνώσεις διόδου σε μία από τις άλλες δύο ακίδες.

Για ένα τρανζίστορ NPN, η Βάση συνήθως αγωγεί όταν ο κόκκινος προβολέας είναι στη Βάση και ο μαύρος προβολέας αγγίζει τον Συλλέκτη και τον Εκπομπό. Εάν όλες οι αναγνώσεις δείχνουν OL, το τρανζίστορ μπορεί να είναι ανοιχτό ή μπορεί να μην δοκιμάζετε τη σωστή συνδυασμένη ακίδα. Εάν όλες οι αναγνώσεις είναι πολύ χαμηλές, το τρανζίστορ μπορεί να είναι βραχυκυκλωμένο.

Καθορίστε τον Συλλέκτη και τον Εκπομπό

Αφού βρείτε τη Βάση, οι δύο υπόλοιπες ακίδες είναι ο Συλλέκτης και ο Εκπομπός. Αυτές οι δύο ακίδες είναι πιο δύσκολο να προσδιοριστούν χρησιμοποιώντας μόνο ένα βασικό πολύμετρο, επειδή οι αναγνώσεις τους μπορεί να είναι κοντά η μία στην άλλη.

Μια πρακτική μέθοδος είναι να συγκρίνετε τις πτώσεις τάσης Βάσης-Εκπομπού και Βάσης-Συλλέκτη. Σε πολλές transistors NPN, η ανάγνωση Βάσης-Εκπομπού μπορεί να είναι ελαφρώς διαφορετική από την ανάγνωση Βάσης-Συλλέκτη. Ωστόσο, αυτή η διαφορά δεν είναι πάντα μεγάλη, επομένως είναι καλύτερο να επιβεβαιώνετε με ένα φύλλο δεδομένων ή ένα αξιόπιστο διάγραμμα ακίδων.

Ο σωστός προσδιορισμός του Συλλέκτη και του Εκπομπού είναι σημαντικός. Εάν αυτές οι ακίδες είναι αντιστραμμένες σε ένα κύκλωμα, το τρανζίστορ μπορεί να συνεχίσει να αγωγεί αδύναμα, αλλά δεν θα λειτουργεί σωστά. Μπορεί να υπερθερμανθεί, να χάσει κέρδος, να εναλλάσσεται κακώς ή να προκαλέσει αποτυχία του κυκλώματος.

Ελέγξτε την Κατάσταση Αντίστροφης Πολωσης

Μετά τον έλεγχο των κατευθυντικών αναγνώσεων, αντιστρέψτε την κατεύθυνση των προβολέων. Τοποθετήστε τον μαύρο προβολέα στη Βάση και αγγίξτε τον κόκκινο προβολέα στον Συλλέκτη και τον Εκπομπό μία τη φορά.

Ένα υγιές τρανζίστορ NPN θα πρέπει κανονικά να δείχνει OL ή καμία αγωγή σε αυτή την κατεύθυνση. Αυτό σημαίνει ότι οι εσωτερικές ενώσεις μπλοκάρουν την τρέχουσα ροή σωστά όταν είναι σε αντίστροφο bias.

Εάν το τρανζίστορ δείχνει χαμηλές αναγνώσεις και στις δύο κατευθύνσεις (προForward και αντίστροφη), μπορεί να έχει εσωτερική διαρροή ή ζημία απ' τις ενώσεις. Αυτό μπορεί να συμβεί μετά από υπερθέρμανση, αιχμές τάσης ή λανθασμένη σύνδεση του κυκλώματος.

Ελέγξτε για Βραχυκύκλωμα Συλλέκτη-Εκπομπού

Η τελική δοκιμή είναι ο έλεγχος μεταξύ του Συλλέκτη και του Εκπομπού. Τοποθετήστε τους προβολείς διαγώνια στο Συλλέκτη και τον Εκπομπό σε μία κατεύθυνση, στη συνέχεια αντιστρέψτε τους προβολείς και δοκιμάστε ξανά.

Ένα καλό τρανζίστορ συνήθως δείχνει OL μεταξύ του Συλλέκτη και του Εκπομπού όταν δεν εφαρμόζεται ρεύμα Βάσης. Εάν το πολύμετρο δείχνει σχεδόν 0V, πολύ χαμηλή αντίσταση ή ηχητικό σήμα συνέχειας και στις δύο κατευθύνσεις, το τρανζίστορ είναι πιθανόν βραχυκυκλωμένο.

Ένα βραχυκύκλωμα Συλλέκτη-Εκπομπού είναι μια κοινή αποτυχία σε τρανζίστορ ισχύος. Μπορεί να προκαλέσει σπασμένα ασφαλειοκυκλώματα, υπερθέρμανση, διακοπές τροφοδοσίας, καμία έξοδο ή συνεχή ροή ρεύματος στο κύκλωμα. Εάν αυτό το βραχυκύκλωμα είναι παρόν, το τρανζίστορ θα πρέπει να αντικατασταθεί.

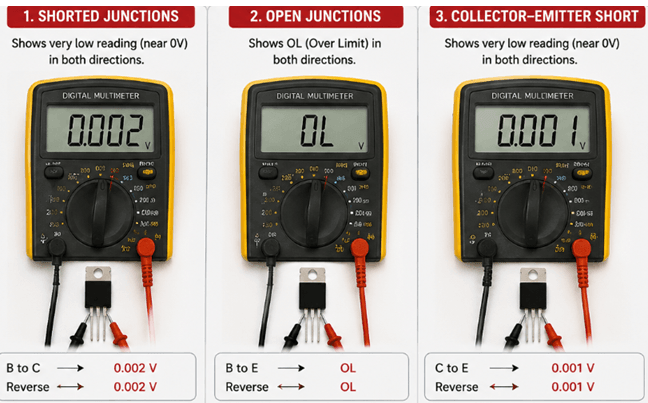

Σημάδια ενός ελαττωματικού τρανζίστορ 2073

Κοινά συμπτώματα ενός κατεστραμμένου τρανζίστορ 2073 περιλαμβάνουν:

• Βραχυκύκλωμα μεταξύ Συλλέκτη και Εκπομπού

• Καμία πτώση τάσης σε λειτουργία διόδου

• Διέλευση σε αμφότερες τις κατευθύνσεις

• Υπερθέρμανση κατά τη διάρκεια λειτουργίας

• Σημάδια καύσης ή ραγισμένη συσκευασία

• Αδύναμη ή παραμορφωμένη έξοδος κυκλώματος

Αν εμφανιστούν αυτά τα συμπτώματα κατά τη διάρκεια των δοκιμών, η αντικατάσταση του τρανζίστορ μπορεί να είναι απαραίτητη.

Συνήθεις Λάθη Κατά τη Διάρκεια των Δοκιμών

Δοκιμή ενώ είναι συνδεδεμένο στο κύκλωμα

Η δοκιμή του τρανζίστορ 2073 ενώ είναι ακόμα συνδεδεμένο στο κύκλωμα μπορεί να δώσει ψευδή αποτελέσματα. Γειτονικοί αντιστάτες, πυκνωτές, διόδοι, πηνία ή άλλα τρανζίστορ μπορεί να επηρεάσουν την ανάγνωση του πολυμέτρου. Για πιο ακριβείς δοκιμές, αποσυνδέστε πρώτα το τρανζίστορ από την πλακέτα πριν ελέγξετε τα πόδια και τις συνδέσεις του.

Χρήση Λειτουργίας Συνεχειοτήτων Αντί Λειτουργίας Διόδου

Η λειτουργία συνεχούς δεν είναι η καλύτερη ρύθμιση για τον έλεγχο των συνδέσεων του τρανζίστορ επειδή απλώς σας λέει αν υπάρχει σύνδεση. Η λειτουργία διόδου είναι καλύτερη επειδή δείχνει την πτώση τάσης κατά την κατεύθυνση της πίεσης μεταξύ της Βάσης, του Συλλέκτη και του Εκπομπού. Αυτό διευκολύνει την αναγνώριση κανονικών αναγνωσμάτων, ανοιχτών συνδέσεων, διαρροών ή βραχυκυκλωμάτων.

Λάθος Τοποθέτηση Προβών

Η λανθασμένη τοποθέτηση των προβών μπορεί να κάνει τη δοκιμή συγκεχυμένη και να οδηγήσει σε λανθασμένη αναγνώριση των ποδιών. Για ένα NPN τρανζίστορ 2073, η κόκκινη πρόβολος τοποθετείται συνήθως στην Βάση ενώ ο μαύρος πρόβολος ελέγχει τον Συλλέκτη και τον Εκπομπό. Αν οι προβές αλλάξουν πολύ νωρίς, το πολύμετρο μπορεί να δείξει OL και να σας κάνει να πιστέψετε ότι το τρανζίστορ είναι ελαττωματικό.

Αγνοώντας το Δελτίο Δεδομένων

Ορισμένα τρανζίστορ 2073 μπορεί να έχουν διαφορετικές διατάξεις ποδιών ανάλογα με τον κατασκευαστή ή την έκδοση συσκευασίας. Η εξάρτηση μόνο από τη μνήμη μπορεί να οδηγήσει σε λανθασμένη καλωδίωση, υπερθέρμανση, αδύναμη έξοδο ή αποτυχία του κυκλώματος. Πάντα συγκρίνετε τα αποτελέσματα του πολύμετρου με ένα αξιόπιστο δελτίο δεδομένων ή αναφορά ποδιών πριν επανασυνδέσετε το τρανζίστορ.

Συμβουλές Ασφαλείας Πριν τη Δοκιμή

• Αποσυνδέστε την τροφοδοσία πριν αφαιρέσετε το τρανζίστορ

• Αποφύγετε να αγγίξετε τα πόδια αχρείαστα

• Χρησιμοποιήστε ένα σωστά λειτουργικό πολύμετρο

• Διατηρήστε τις προβές σταθερές κατά τη διάρκεια της μέτρησης

• Αποφύγετε την εκφόρτιση στατικού ηλεκτρισμού κοντά σε ευαίσθητα εξαρτήματα

• Ελέγξτε διπλά τη διάταξη των ποδιών πριν επανασυνδέσετε το τρανζίστορ

Συμπέρασμα

Ο έλεγχος ενός τρανζίστορ 2073 με ένα ψηφιακό πολύμετρο είναι ένας απλός τρόπος για να ξέρετε αν είναι ακόμα καλό ή ήδη κατεστραμμένο. Χρησιμοποιώντας τη λειτουργία διόδου, μπορείτε να αναγνωρίσετε τη Βάση, τον Συλλέκτη και τον Εκπομπό, έπειτα ελέγξτε για ανοιχτές συνδέσεις, αντίστροφες διαρροές ή βραχυκυκλώματα μεταξύ Συλλέκτη και Εκπομπού. Πάντα συγκρίνετε τις μετρήσεις σας με ένα αξιόπιστο δελτίο δεδομένων ή αναφορά ποδιών πριν επανασυνδέσετε το τρανζίστορ.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί η λειτουργία διόδου είναι η προτιμώμενη μέθοδος για τον έλεγχο ενός τρανζίστορ 2073 αντί για τη λειτουργία συνεχούς;

Η λειτουργία διόδου προτιμάται γιατί μετρά την πτώση τάσης κατά την κατεύθυνση της πίεσης στις PN συνδέσεις του τρανζίστορ. Αυτό δίνει μια πιο ακριβή ένδειξη αν οι συνδέσεις Βάσης-Συλλέκτη και Βάσης-Εκπομπού είναι υγιείς, ανοιχτές ή βραχυκυκλωμένες σε σύγκριση με απλή δοκιμή συνεχούς.

2. Γιατί μπορεί η δοκιμή ενός τρανζίστορ 2073 ενώ είναι ακόμα συνδεδεμένο στο κύκλωμα να παράξει ψευδείς μετρήσεις;

Γειτονικά εξαρτήματα όπως αντιστάτες, πυκνωτές και διόδοι μπορεί να δημιουργήσουν εναλλακτικές διαδρομές ρεύματος που επηρεάζουν την ανάγνωση του πολυμέτρου. Αυτό μπορεί να κάνει ένα κατεστραμμένο τρανζίστορ να φαίνεται καλό ή να προκαλέσει σε ένα υγιές τρανζίστορ να φαίνεται ελαττωματικό κατά τη διάρκεια της δοκιμής.

3. Πώς βοηθά ένα ψηφιακό πολύμετρο στην αναγνώριση του ποδιού Βάσης ενός τρανζίστορ 2073;

Όταν δοκιμάζετε ένα NPN τρανζίστορ σε λειτουργία διόδου, η Βάση συνήθως δείχνει αναγνώσεις τάσης προς τον Συλλέκτη και τον Εκπομπό όταν η κόκκινη πρόβολος είναι συνδεδεμένη στη Βάση. Οι αναγνώσεις γύρω από 0,45V έως 0,9V φυσιολογικά υποδεικνύουν υγιείς συνδέσεις.

4. Γιατί είναι σημαντική η αναγνώριση των σωστών ποδιών Συλλέκτη και Εκπομπού σε κυκλώματα ισχυρού τρανζίστορ;

Η αντιστροφή του Συλλέκτη και του Εκπομπού μπορεί να μειώσει την κέρδη του τρανζίστορ, να εξασθενήσει την απόδοση εναλλαγής, να προκαλέσει υπερθέρμανση και να οδηγήσει σε ασταθή λειτουργία του κυκλώματος. Σε εφαρμογές υψηλής ισχύος, λανθασμένη σύνδεση ποδιών μπορεί επίσης να προκαλέσει ζημιά σε γειτονικά εξαρτήματα.

5. Τι σημαίνει συνήθως μια ανάγνωση OL κατά τη δοκιμή ενός τρανζίστορ 2073;

Μια ανάγνωση OL σημαίνει κανονικά ότι δεν υπάρχει διέλευση μέσω της σύνδεσης. Αυτό είναι αναμενόμενο κατά τη διάρκεια δοκιμής αντιστροφής, αλλά αν το OL εμφανιστεί σε όλες τις κατευθύνσεις, το τρανζίστορ μπορεί να έχει μια ανοιχτή εσωτερική σύνδεση και μπορεί να είναι ήδη κατεστραμμένο.

6. Γιατί θεωρείται ότι ένα βραχυκύκλωμα Συλλέκτη-Εκπομπού είναι μια από τις πιο σοβαρές αποτυχίες του τρανζίστορ;

Ένα βραχυκύκλωμα Συλλέκτη-Εκπομπού επιτρέπει τη συνεχή ροή ρεύματος χωρίς σωστό έλεγχο από τη Βάση. Αυτό μπορεί να προκαλέσει καμένα ασφάλιστρα, υπερθέρμανση, διακοπή της τροφοδοσίας, μη διαθέσιμο σήμα εξόδου και σοβαρή ζημιά στο κύκλωμα.

7. Πώς μπορεί η υπερθέρμανση να επηρεάσει τη εσωτερική δομή ενός τρανζίστορ 2073;

Η υπερβολική θερμότητα μπορεί να βλάψει τις ημιαγωγικές διεπαφές μέσα στο τρανζίστορ, οδηγώντας σε ρεύμα διαρροής, βραχυκύκλωμα, ασταθή λειτουργία ή πλήρη αποτυχία του τρανζίστορ. Φυσικά σημάδια όπως σημάδια καύσης ή ραγισμένες συσκευασίες μπορεί επίσης να εμφανιστούν.
