Πώς λειτουργούν οι αντιστάσεις διακλάδωσης σε εφαρμογές ανίχνευσης ρεύματος

Οι αντιστάσεις διακλάδωσης είναι απαραίτητα στοιχεία για την ακριβή μέτρηση του ρεύματος σε ηλεκτρικά και ηλεκτρονικά συστήματα.Αυτό το άρθρο εξηγεί πώς λειτουργούν, πώς συγκρίνονται με τις τρέχουσες αντιστάσεις αίσθησης και ποιοι παράγοντες έχουν σημασία κατά την επιλογή και τον σχεδιασμό τους για διαφορετικές εφαρμογές.Καλύπτει επίσης σημαντικά θέματα όπως η τιμή αντίστασης, η βαθμολογία ισχύος, η θερμική συμπεριφορά, οι συνδέσεις Kelvin, η ακρίβεια μέτρησης και η αξιολόγηση του φύλλου δεδομένων.Μαζί, αυτά τα σημεία δείχνουν πώς οι αντιστάσεις διακλάδωσης υποστηρίζουν την ακριβή παρακολούθηση του ρεύματος, την ασφαλή λειτουργία και την αξιόπιστη απόδοση σε αυτοκινητιστικά, βιομηχανικά και ηλεκτρονικά συστήματα ισχύος.

Κατάλογος

Επισκόπηση αντιστάσεων διακλάδωσης

Οι αντιστάσεις διακλάδωσης χρησιμοποιούνται για τη μέτρηση του ρεύματος στα ηλεκτρικά συστήματα.Λειτουργούν με βάση το νόμο του Ohm (V = I·R), όπου μια μικρή αντίσταση δημιουργεί μια πτώση τάσης που είναι ανάλογη του ρεύματος.Αυτή η τάση μπορεί να μετρηθεί και να χρησιμοποιηθεί για την παρακολούθηση της ροής του ρεύματος χωρίς να επηρεάζεται σημαντικά το κύκλωμα.

Αυτά τα εξαρτήματα είναι σχεδιασμένα με πολύ χαμηλή αντίσταση, επιτρέποντας στο μεγαλύτερο μέρος του ρεύματος να περνάει, ενώ παράλληλα παράγει ένα μετρήσιμο σήμα.Αυτό τα καθιστά κατάλληλα για ακριβή και αξιόπιστη ανίχνευση ρεύματος σε διάφορα ηλεκτρονικά συστήματα.Συχνά χρησιμοποιούνται με συσκευές όπως ενισχυτές ή μικροελεγκτές για παρακολούθηση σε πραγματικό χρόνο.

Για τη διατήρηση της ακρίβειας, τα σταθερά υλικά και η σωστή θερμική απόδοση είναι σημαντικά.Οι αλλαγές στη θερμοκρασία μπορούν να επηρεάσουν την αντίσταση, επομένως χρησιμοποιούνται συνήθως υλικά με χαμηλή διακύμανση θερμοκρασίας για να εξασφαλιστούν σταθερά αποτελέσματα.

Οι αντιστάσεις διακλάδωσης χρησιμοποιούνται ευρέως σε σύγχρονα συστήματα όπου απαιτείται τρέχουσα παρακολούθηση, συμπεριλαμβανομένου του ελέγχου ισχύος, της διαχείρισης ενέργειας και της προστασίας του συστήματος.Ο απλός σχεδιασμός και η αξιόπιστη λειτουργία τους τα καθιστούν κοινή επιλογή τόσο για βασικές όσο και για προηγμένες εφαρμογές.

Αντίσταση διακλάδωσης έναντι αντίστασης τρέχουσας αίσθησης

Τόσο οι αντιστάσεις διακλάδωσης όσο και οι αντιστάσεις με αίσθηση ρεύματος μετρούν το ηλεκτρικό ρεύμα δημιουργώντας μια μικρή, ελεγχόμενη πτώση τάσης σε μια γνωστή αντίσταση.Στην πράξη, το ρεύμα ρέει μέσω της αντίστασης και ο εξοπλισμός μέτρησης διαβάζει τη διαφορά τάσης μεταξύ των ακροδεκτών του.Αυτή η τάση χρησιμοποιείται στη συνέχεια για τον υπολογισμό του ρεύματος χρησιμοποιώντας το νόμο του Ohm.

Η διαφορά ξεκινά με το πώς κάθε εξάρτημα κατασκευάζεται φυσικά και πού χρησιμοποιείται.Μια αντίσταση διακλάδωσης είναι συνήθως μεγαλύτερη και έχει σχεδιαστεί για να μεταφέρει υψηλά επίπεδα ρεύματος, συχνά στην περιοχή των δεκάδων ή εκατοντάδων αμπέρ.Είναι κατασκευασμένο με παχύτερο αγώγιμο υλικό, ώστε να μπορεί να χειριστεί τη θερμότητα που παράγεται όταν μεγάλα ρεύματα διέρχονται από αυτό.

Αντίθετα, μια αντίσταση αίσθησης ρεύματος είναι πολύ μικρότερη.Έχει σχεδιαστεί για μέτρηση χαμηλού έως μέτριου ρεύματος σε πλακέτες κυκλωμάτων, όπου ο χώρος είναι περιορισμένος και τα σήματα πρέπει να διαβάζονται με μεγάλη ακρίβεια.Το μικρότερο μέγεθος του επιτρέπει να ταιριάζει απευθείας σε συμπαγή ηλεκτρονικά σχέδια χωρίς να προσθέτει όγκο.

Φυσικός Σχεδιασμός και Εγκατάσταση

Ο τρόπος εγκατάστασης αυτών των αντιστάσεων αντικατοπτρίζει τον τρόπο χρήσης τους.

Μια αντίσταση διακλάδωσης συνήθως τοποθετείται χωριστά από την κύρια πλακέτα κυκλώματος.Μπορεί να βιδωθεί σε μεταλλικά στηρίγματα ή σε ζυγούς, δημιουργώντας μια σταθερή μηχανική σύνδεση που μπορεί να μεταφέρει έντονο ρεύμα χωρίς υπερθέρμανση ή χαλάρωση.Η εγκατάσταση συχνά αφήνει χώρο γύρω από την αντίσταση για να επιτρέψει τη διάχυση της θερμότητας στον περιβάλλοντα αέρα ή τη δομή στερέωσης.

Αντίθετα, μια αντίσταση αίσθησης ρεύματος τοποθετείται απευθείας σε μια πλακέτα τυπωμένου κυκλώματος (PCB) χρησιμοποιώντας τεχνικές επιφανειακής τοποθέτησης ή διαμπερούς οπής.Κατά τη συναρμολόγηση, συγκολλάται στη θέση του κατά μήκος της τρέχουσας διαδρομής.Το μικρό του μέγεθος σημαίνει ότι η διαχείριση της θερμότητας πρέπει να γίνεται μέσω του ίδιου του PCB, χρησιμοποιώντας συχνά χάλκινα ίχνη ή θερμικές διόδους για τη διάδοση της θερμότητας.

Αυτή η διαφορά στην τοποθέτηση επηρεάζει επίσης την προσβασιμότητα.Οι αντιστάσεις διακλάδωσης είναι πιο εύκολο να επιθεωρηθούν ή να αντικατασταθούν σε μεγάλα συστήματα, ενώ οι αντιστάσεις τρέχουσας αίσθησης είναι ενσωματωμένες σφιχτά στη διάταξη της πλακέτας.

Πλαίσιο εφαρμογής

Τα περιβάλλοντα όπου λειτουργούν αυτά τα εξαρτήματα δείχνουν περαιτέρω τις διαφορές τους.

Μια αντίσταση διακλάδωσης χρησιμοποιείται σε συστήματα υψηλής ισχύος, όπως κινητήρες, βιομηχανικά μηχανήματα και συστήματα αποθήκευσης ενέργειας.Σε αυτές τις ρυθμίσεις, τα τρέχοντα επίπεδα είναι υψηλά και μπορούν να αυξομειωθούν γρήγορα.Η αντίσταση πρέπει να παραμένει σταθερή υπό θερμική καταπόνηση και να συνεχίζει να παρέχει αξιόπιστες μετρήσεις ακόμη και όταν οι θερμοκρασίες αυξάνονται.

Μια αντίσταση αίσθησης ρεύματος χρησιμοποιείται σε συμπαγή ηλεκτρονικά συστήματα όπως κυκλώματα διαχείρισης μπαταριών, φορητές συσκευές και ενσωματωμένα ηλεκτρονικά.Σε αυτές τις περιπτώσεις, το ρεύμα είναι χαμηλότερο, αλλά η μέτρηση πρέπει να είναι πολύ ακριβής, συχνά για να ανιχνεύονται μικρές αλλαγές στη χρήση ενέργειας ή στην κατάσταση της μπαταρίας.

Παράγοντες Επιλογής και Απόδοσης

Αν και και τα δύο εξαρτήματα βασίζονται στην ίδια αρχή μέτρησης, η επιλογή μεταξύ τους εξαρτάται από τον τρόπο λειτουργίας του συστήματος.

Μια αντίσταση διακλάδωσης επιλέγεται όταν η προτεραιότητα είναι ο χειρισμός του υψηλού ρεύματος και η αποτελεσματική διαχείριση της θερμότητας.Η μεγαλύτερη μάζα και το στυλ τοποθέτησης του επιτρέπουν να απορροφά και να διαχέει ενέργεια χωρίς σημαντική μετατόπιση της απόδοσης.

Μια αντίσταση αίσθησης ρεύματος επιλέγεται όταν η προτεραιότητα είναι η ακρίβεια και το συμπαγές μέγεθος.Αυτές οι αντιστάσεις έχουν συχνά πιο αυστηρές τιμές ανοχής και πιο σταθερή απόδοση σε σχέση με τη θερμοκρασία, κάτι που είναι σημαντικό για την ακριβή μέτρηση του σήματος σε ευαίσθητα κυκλώματα.

Οι βασικές παράμετροι ισχύουν και για τους δύο τύπους, συμπεριλαμβανομένης της τιμής αντίστασης, της βαθμολογίας ισχύος και του συντελεστή θερμοκρασίας.Ωστόσο, η σημασία κάθε παραμέτρου μετατοπίζεται ανάλογα με την εφαρμογή.Τα συστήματα υψηλής ισχύος εστιάζουν περισσότερο στην ανθεκτικότητα και τη θερμική ικανότητα, ενώ τα συμπαγή ηλεκτρονικά δίνουν προτεραιότητα στην ακρίβεια και τη συνέπεια.

Επιλογή αντίστασης διακλάδωσης

Η επιλογή της σωστής αντίστασης διακλάδωσης είναι αναπόσπαστο στοιχείο για τη διατήρηση της ακρίβειας, της αξιοπιστίας και της αποτελεσματικότητας των συστημάτων μέτρησης ρεύματος σε διάφορες εφαρμογές, ενώ αντιμετωπίζονται διακριτές μηχανικές προκλήσεις.

Τιμή αντίστασης

Η τιμή αντίστασης υπαγορεύει την ισορροπία μεταξύ της μετρήσιμης εξόδου σήματος και της μειωμένης απώλειας ισχύος.Τυπικά καθορίζεται σε milliohm ή microohms, η επιλεγμένη τιμή πρέπει να δημιουργεί επαρκείς πτώσεις τάσης για ακριβή ανίχνευση ρεύματος χωρίς να προκαλείται υπερβολική απαγωγή ενέργειας.Αυτή η αλληλεπίδραση γίνεται έντονη σε συστήματα υψηλού ρεύματος όπως οι μπαταρίες ηλεκτρικών οχημάτων ή οι μετατροπείς ηλιακής ενέργειας, όπου ακόμη και μικρές ανεπάρκειες μπορούν να επηρεάσουν τη θερμική σταθερότητα και τη λειτουργική αξιοπιστία.Προσομοιώστε διάφορα σενάρια και εφαρμόστε επαναληπτικές δοκιμές για να εντοπίσετε μια ιδανική τιμή αντίστασης προσαρμοσμένης σε συγκεκριμένη ισχύ και θερμική δυναμική.

Βαθμολογία ισχύος

Η ονομαστική ισχύς αντιπροσωπεύει την ικανότητα της αντίστασης να ανέχεται τη θερμότητα χωρίς υποβάθμιση κατά τη διάρκεια των μέγιστων φορτίων ρεύματος, που υπολογίζεται μέσω P = I²·R.Συχνά εισάγονται περιθώρια ασφαλείας για την αντιμετώπιση απρόβλεπτων ρευμάτων αιχμής, ιδιαίτερα σε τομείς όπως οι βιομηχανικοί μετατροπείς, οι μηχανισμοί κίνησης ή τα αεροδιαστημικά συστήματα.Οι βελτιωμένες πρακτικές διαχείρισης θερμότητας—όπως η χρήση ψυκτών, ενισχυμένων μηχανισμών ψύξης ή στρατηγικών σχεδίων ροής αέρα— μετριάζουν τις ευπάθειες που προκαλούνται από τη θερμοκρασία, μειώνοντας έτσι τους κινδύνους πρόωρης γήρανσης, αστοχίας εξαρτημάτων ή λειτουργικών διακοπών.

Ανοχή και Ακρίβεια

Η ανοχή μιας αντίστασης καθορίζει την ακρίβειά της στη διατήρηση των ακριβών τιμών αντίστασης, επηρεάζοντας άμεσα την ακρίβεια των δεδομένων.Οι αντιστάσεις χαμηλής ανοχής προτιμώνται οπωσδήποτε για τομείς όπου οι ακριβείς ηλεκτρικές μετρήσεις είναι απαραίτητες, συμπεριλαμβανομένων των ιατρικών διαγνωστικών και των τεχνολογιών αεροδιαστημικής.Συχνά, αυτές οι αντιστάσεις υπόκεινται σε αυστηρά πρότυπα κατασκευής και αυστηρές διαδικασίες βαθμονόμησης, διασφαλίζοντας την απόδοση χωρίς συμβιβασμούς σε σενάρια όπου η ανθρώπινη ασφάλεια ή οι κρίσιμες εφαρμογές βασίζονται σε συνεπή και αξιόπιστη ερμηνεία δεδομένων.

Συντελεστής θερμοκρασίας (TCR)

Το TCR καθορίζει τον βαθμό στον οποίο η αντίσταση μιας αντίστασης αλλάζει με τη θερμοκρασία.Η διατήρηση χαμηλού TCR καθίσταται ζωτικής σημασίας για εφαρμογές που αντέχουν σε κυμαινόμενες θερμικές συνθήκες, όπως συστήματα ελέγχου αυτοκινήτων, υποδομές μετάδοσης ισχύος ή στρατιωτικές αναπτύξεις σε ακραία κλίματα.Η ενσωμάτωση προηγμένων υλικών όπως ανθεκτικά κράματα ή προστατευτικές επιστρώσεις είναι μια κοινή προσέγγιση για τη μείωση της ευαισθησίας στις αλλαγές αντίστασης, τη διασφάλιση της περιβαλλοντικής ευρωστίας και την ελαχιστοποίηση των σφαλμάτων κλιμάκωσης σε πραγματικές καταστάσεις που περιλαμβάνουν διαφορετικούς κύκλους θερμοκρασίας.

Διαμορφώσεις τοποθέτησης και φυσικό μέγεθος

Τα σχέδια των αντιστάσεων διακλάδωσης ποικίλλουν πολύ, από επιλογές επιφανειακής τοποθέτησης που εξοικονομούν χώρο έως μεγαλύτερες μορφές βιδώματος που προορίζονται για σενάρια υψηλής ενέργειας.Η σωστή επιλογή εξαρτάται από την αξιολόγηση των επιπέδων ρεύματος, των φυσικών περιορισμών και της απαραίτητης απόδοσης απαγωγής θερμότητας.Οι αντιστάσεις επιφανειακής τοποθέτησης ευνοούν τα συμπαγή σχέδια σε στενά ενσωματωμένα κυκλώματα, ενώ οι διαμορφώσεις με μπουλόνι παρέχουν βελτιωμένη μηχανική σταθερότητα σε βιομηχανικές εγκαταστάσεις ή εγκαταστάσεις ηλεκτρικού δικτύου.Η απόδοση ελέγχεται μέσω περιβαλλοντικών δοκιμών για τη βελτίωση της ηλεκτρικής συμπεριφοράς και της μηχανικής αντοχής υπό συγκεκριμένες συνθήκες λειτουργίας.

Ξεπερνώντας την Παρασιτική Επαγωγή

Η παρασιτική επαγωγή, μια αιτία ανακρίβειων μέτρησης σε συστήματα υψηλής συχνότητας, απαιτεί προσοχή στην ακριβή ανίχνευση ρεύματος AC.Οι αντιστάσεις που έχουν σχεδιαστεί με εξειδικευμένες γεωμετρίες, αρχιτεκτονικές πολλαπλών επιπέδων ή μηχανικές καινοτομίες που μειώνουν την επαγωγή περιορίζουν την παραμόρφωση του σήματος και βελτιώνουν τη δυναμική απόκριση.Τα πρωτότυπα μηχανικής υποβάλλονται σε σχολαστική ανάλυση κατά τη διάρκεια επαναληπτικών κύκλων σχεδιασμού, διασφαλίζοντας ότι η ανίχνευση ρεύματος διατηρεί την ακεραιότητά της ακόμη και σε συστήματα που υπόκεινται σε γρήγορες ηλεκτρικές υπερτάσεις και πολύπλοκες μεταβάσεις κυματομορφής.

Συνδέσεις Kelvin (4-Wire).

Οι συνδέσεις Kelvin, που διακρίνονται από την ικανότητά τους να αναιρούν την επίδραση της αντίστασης του μολύβδου, επιτρέπουν υψηλότερο βαθμό ακρίβειας σε συστήματα ανίχνευσης ρεύματος, ειδικά σε περιβάλλοντα δοκιμών οργάνων εργαστηρίου ή ημιαγωγών.Αυτή η διαμόρφωση διασφαλίζει ότι μόνο η εγγενής τιμή της αντίστασης συμβάλλει στις μετρήσεις τάσης, επιτυγχάνοντας έτσι τη βέλτιστη ακρίβεια σε εφαρμογές όπου η μικρή μεταβλητότητα θα μπορούσε να υπονομεύσει τα αποτελέσματα.Συστήματα κατασκευασμένα με συνδέσεις Kelvin ενσωματώνουν διδάγματα από δεκαετίες ανάπτυξης εξειδικευμένων οργάνων, συνδυάζοντας τόσο αποδεδειγμένες μεθοδολογίες όσο και προσαρμοστικούς σχεδιασμούς για ακραίες συνθήκες.

Σχεδιασμός και Υπολογισμός Αντιστάσεων Διακλάδωσης

Ο σχεδιασμός και ο υπολογισμός των αντιστάσεων διακλάδωσης απαιτεί ακρίβεια για την ευθυγράμμιση με εφαρμογές που απαιτούν ακριβείς μετρήσεις και λειτουργική αξιοπιστία.Η προσεκτική επιλογή συμβάλλει στον περιορισμό της αναποτελεσματικότητας ενώ αντέχετε τις λειτουργικές πιέσεις, καθιστώντας την προσέγγιση τόσο τεχνική όσο και βαθιά διαισθητική.

Η βάση για το σχεδιασμό της αντίστασης διακλάδωσης βρίσκεται στον νόμο του Ohm: R = V/I, όπου η αντίσταση (R) προέρχεται από την τάση (V) και το ρεύμα (I).Αυτή η αρχή οδηγεί την ισορροπία μεταξύ της επίτευξης μιας ευανάγνωστης πτώσης τάσης για ακρίβεια και της μείωσης των απωλειών ισχύος.

Ένα ευρέως χρησιμοποιούμενο εύρος πτώσης τάσης κυμαίνεται μεταξύ 50mV και 100mV, προσφέροντας αξιόπιστη ακρίβεια χωρίς να επιδεινώνεται η απαγωγή ενέργειας.Ωστόσο, ο προσδιορισμός αυτού του εύρους απαιτεί μια στενή κατανόηση του συγκεκριμένου πλαισίου του συστήματος.

• Σε συστήματα υψηλού ρεύματος, η μετρήσιμη ακρίβεια ανταγωνίζεται συχνά την ενεργειακή απόδοση, καθώς η υπερβολική πτώση τάσης μπορεί να οδηγήσει σε προβλήματα παραγωγής θερμότητας ή απόδοσης.

• Οι πρακτικές εφαρμογές, όπως οι αισθητήρες ρεύματος στα συστήματα αυτοκινήτων, δείχνουν πώς η διατήρηση της ομοιομορφίας της εμβέλειας μεταφράζεται τόσο σε σταθερή απόδοση όσο και σε ελαχιστοποίηση της σπατάλης ενέργειας.

Η μακροζωία και η σταθερότητα μιας αντίστασης διακλάδωσης εξαρτάται από την ικανότητά της να αντέχει την υπολογιζόμενη απαγωγή ισχύος, που προσδιορίζεται από το P = I²·R.Αυτή η εξίσωση παρέχει μια εικόνα για το πώς η αντίσταση ανέχεται τις θερμικές καταπονήσεις κατά τη λειτουργία.

Μια ευρέως αποδεκτή κατευθυντήρια γραμμή για την επιλογή αντιστάσεων διακλάδωσης είναι η επιλογή ενός εξαρτήματος με ονομαστική ισχύ τουλάχιστον διπλάσια από την αναμενόμενη τιμή διαρροής.

• Αυτό το περιθώριο ευθύνεται για παροδικές αιχμές ρεύματος, αποτρέποντας πιθανή υπερθέρμανση ή καταστροφική αστοχία.

• Για παράδειγμα, τα βιομηχανικά συστήματα ελέγχου κινητήρα αντιμετωπίζουν σκληρές ηλεκτρικές και θερμικές συνθήκες.μια αντίσταση με συντηρητική βαθμολογία προστατεύει από διακοπές, διασφαλίζοντας τη λειτουργία παρά τις απροσδόκητες υπερτάσεις ρεύματος.Αυτή η έμφαση στην ανθεκτικότητα δίνει στον τρόπο με τον οποίο οι μηχανικές επιλογές διαμορφώνουν την ικανότητα ενός συστήματος να ανταποκρίνεται σε στρεσογόνες συνθήκες διατηρώντας παράλληλα την ακρίβεια.

Σε ένα λειτουργικό περιβάλλον όπως ένα κύκλωμα 20Α, ο ρόλος μιας αντίστασης διακλάδωσης είναι να δημιουργεί ένα σήμα ανίχνευσης 100 mV.Για να υπολογίσετε τις παραμέτρους του:

1. Αντίσταση R = 100 mV ÷ 20 A = 5 mΩ.
2. Κατανάλωση ισχύος P = (20 A)² × 5 mΩ = 2 W.
3. Στρατηγική επιλογής: Χρησιμοποιώντας μια αντίσταση ονομαστικής ισχύος 4W, η διπλάσια υπολογιζόμενη διάχυση εξασφαλίζει θερμική σταθερότητα σε συνθήκες διακύμανσης.

Αυτή η τεχνική, όταν επεκτείνεται σε τομείς όπως τα συστήματα ανανεώσιμων πηγών ενέργειας, επηρεάζει άμεσα την απόδοση και την ασφάλεια.Για παράδειγμα:

• Η παρακολούθηση των φωτοβολταϊκών μετατροπέων περιλαμβάνει τη διαχείριση περίπλοκων δυναμικών τάσης και ρεύματος, όπου αξιόπιστα εργαλεία μέτρησης όπως οι αντιστάσεις διακλάδωσης παρέχουν βασικές επιχειρησιακές πληροφορίες.

Η διαδικασία σχεδιασμού αντίστασης διακλάδωσης αποτελεί παράδειγμα της διασταύρωσης των υπολογισμών και της λειτουργικότητας.Οι εξισώσεις παρέχουν τη ραχοκοκαλιά, αλλά τα επιτυχημένα αποτελέσματα εξαρτώνται από την αναγνώριση της περιβαλλοντικής, ηλεκτρικής και θερμικής πολυπλοκότητας που παίζουν.

• Στα πλαίσια της αυτοκινητοβιομηχανίας, η κάλυψη της διπλής ζήτησης για ακρίβεια και εξοικονόμηση ενέργειας ενισχύει την εμπιστοσύνη των καταναλωτών και τη μακροζωία του προϊόντος.

• Οι βιομηχανικές εφαρμογές ευδοκιμούν σε συντηρητικά, ανθεκτικά σχέδια που απορροφούν ηλεκτροπληξία με σταθερή αξιοπιστία.

• Τα συστήματα ανανεώσιμων πηγών ενέργειας επωφελούνται από προσαρμοσμένες προσεγγίσεις όπου η προσαρμοστικότητα σε υπερτάσεις ενισχύει τη μακροπρόθεσμη απόδοση.

Τελικά, η τέχνη του σχεδιασμού των αντιστάσεων διακλάδωσης έγκειται στην εναρμόνιση της θεωρητικής ακρίβειας με την επίγνωση της μεταβλητότητας, διασφαλίζοντας ότι κάθε λεπτομέρεια συμβάλλει στη συνολική ακεραιότητα του συστήματος.

Ακρίβεια με συνδέσεις Kelvin

Οι εφαρμογές που απαιτούν υψηλή ακρίβεια, ειδικά στον τομέα της αυτοκινητοβιομηχανίας, εξαρτώνται από απαράμιλλη ακρίβεια για την υποστήριξη της απρόσκοπτης λειτουργίας, της διασφάλισης ασφάλειας και της αποδοτικότητας των πόρων.

Οι ανακρίβειες στην τρέχουσα μέτρηση, ειδικά σε περιβάλλοντα όπως το σύστημα διαχείρισης μπαταριών ηλεκτρικών οχημάτων, θέτουν άμεσα σε κίνδυνο την αξιοπιστία και τη λειτουργική απόδοση.Η επίτευξη ακριβών μετρήσεων ρεύματος είναι απαραίτητη όχι μόνο για την προστασία από κινδύνους όπως υπερφόρτιση, χαμηλή τάση και θερμικές αστοχίες, αλλά και για την παράταση της διάρκειας ζωής του συστήματος.Στο πλαίσιο της λειτουργικότητας του ηλεκτρικού οχήματος, η αποτελεσματική διαχείριση ενέργειας ξεχωρίζει ως σαφής διαφοροποίηση, διαχωρίζοντας τα εξαιρετικά σχέδια από αυτά που υπολείπονται.Όταν ενσωματώνονται βελτιωμένες τεχνικές μέτρησης, τα περιθώρια σφάλματος μειώνονται.Αυτή η βελτίωση ενισχύει την ανθεκτικότητα του συστήματος, ενώ προσφέρει μια πιο ομαλή και διαισθητική εμπειρία.Εδώ, η ακρίβεια λειτουργεί ως ο ακρογωνιαίος λίθος της αξιοπιστίας, διατηρώντας την αποτελεσματική απόδοση ακόμη και κάτω από τους απαιτητικούς περιορισμούς των πρακτικών λειτουργιών.

Η σύνδεση Kelvin χρησιμοποιεί αντιστάσεις 4 ακροδεκτών για να παρέχει ένα εξαιρετικά αποτελεσματικό μέσο απομόνωσης των οδών μεταφοράς ρεύματος από τις οδούς ανίχνευσης, εξαλείφοντας έτσι τις ανακρίβειες που προκαλούνται από την αντίσταση επαφής και την αντίσταση ηλεκτροδίων.Αυτή η προσέγγιση είναι προσαρμοσμένη για βιομηχανίες όπου ακόμη και μικρές αποκλίσεις μπορούν να κλιμακωθούν σε μεγαλύτερες προκλήσεις του συστήματος, επηρεάζοντας τόσο τη λειτουργικότητα όσο και την ασφάλεια.

Στα ηλεκτρικά οχήματα, οι βαθμονομημένοι αισθητήρες Kelvin επιδεικνύουν εξαιρετική αξιοπιστία στην παρακολούθηση των συστημάτων πρόωσης, επιτρέποντας τον ακριβή έλεγχο της ροής υψηλού ρεύματος ενώ παράλληλα διασφαλίζει τη σταθερότητα του συστήματος.

Στο πλαίσιο της μηχανικής ακριβείας, αυτή η προσέγγιση σχεδίασης μειώνει τις αβεβαιότητες μέτρησης και υποστηρίζει εφαρμογές όπου οι αποφάσεις χιλιοστών του δευτερολέπτου και τα επίπεδα χιλιοστών είναι ο κανόνας.

Η σύνδεση Kelvin, ως θεμελιώδες στοιχείο στη μηχανική, δίνει έμφαση στην αξία της μείωσης της ασάφειας, μια αναγκαιότητα για πεδία που οδηγούνται από αποτελέσματα ακριβείας.

Οι σύγχρονες αντιστάσεις διακλάδωσης ακριβείας ενσωματώνουν χαρακτηριστικά αιχμής για να υπερέχουν υπό ακραίες περιβαλλοντικές συνθήκες.Η χρήση τιμών του συντελεστή αντίστασης χαμηλής θερμοκρασίας (TCR) διασφαλίζει αξιόπιστη απόδοση του συστήματος ανεξάρτητα από τις διακυμάνσεις του κλίματος.Για παράδειγμα, αυτές οι αντιστάσεις επιτρέπουν την απρόσκοπτη λειτουργία σε συνθήκες που κυμαίνονται από την έντονη ζέστη σε δρόμους που καίγονται από τον ήλιο έως το υπερβολικό κρύο που συναντάται στις αεροδιαστημικές αποστολές.Οι προηγμένες συνθέσεις κραμάτων τους σταθεροποιούν περαιτέρω την απόδοση σε εκτεταμένους κύκλους, περιορίζοντας την ολίσθηση και εξασφαλίζοντας σταθερή ακρίβεια ακόμη και μετά από παρατεταμένη χρήση.

Αυτή η εξελισσόμενη τεχνολογία δείχνει πώς η επιστήμη των υλικών και η καινοτομία της μηχανικής συγκλίνουν για να δημιουργήσουν εξαρτήματα που προσαρμόζονται δυναμικά.Αυτά τα χαρακτηριστικά έχουν απήχηση σε διάφορες εφαρμογές, από την ενίσχυση της αξιοπιστίας των ηλεκτρικών οχημάτων έως την προστασία του εξοπλισμού αεροδιαστημικής πλοήγησης.Συνδυάζοντας την ανθεκτικότητα με την ακρίβεια, αυτές οι αντιστάσεις αποτελούν παράδειγμα λύσεων μηχανικής ικανές να ανταποκριθούν σε διάφορες επιχειρησιακές προκλήσεις κατά μέτωπο.

Η υλοποίηση των συνδέσεων Kelvin εκτείνεται πολύ πέρα από τον τομέα της αυτοκινητοβιομηχανίας, βρίσκοντας πολύτιμες εφαρμογές σε αρκετούς χώρους υψηλής τεχνολογίας:

• Στη ρομποτική, διευκολύνει τον ακριβή έλεγχο του κινητήρα, εξασφαλίζοντας ομαλή λειτουργία και ευελιξία στα μηχανικά συστήματα.

• Στον βιομηχανικό αυτοματισμό, υποστηρίζει ακρίβεια σε γραμμές συναρμολόγησης υψηλής ταχύτητας και πολύπλοκες διαδικασίες.

• Στα ιατρικά όργανα, ενισχύει την αξιοπιστία των ευαίσθητων στο ρεύμα συσκευών, όπως ο κρίσιμος για τη ζωή εξοπλισμός παρακολούθησης.

Με την αποτελεσματική άρση των σφαλμάτων που εισάγονται από την αντίσταση του συνδετήρα, τα σχέδια που βασίζονται στο Kelvin συμβάλλουν στην ακλόνητη ακρίβεια αυτών των εξελιγμένων συστημάτων.Αυτή η προσαρμοστικότητα θέτει τις βάσεις για τεχνολογικές ανακαλύψεις που θα μπορούσαν να οδηγήσουν σε προόδους σε τομείς τόσο διαφορετικούς όπως η καινοτομία στην κατασκευή και οι λύσεις υγειονομικής περίθαλψης που σώζουν ζωές.

Εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας

Η μεταμορφωτική στροφή προς την ηλεκτροκίνηση των οχημάτων οδηγεί την ανάγκη για προηγμένα εργαλεία για την ακριβή διαχείριση και παρακολούθηση των ηλεκτρικών συστημάτων EV.Ως ανθεκτικά και εξαιρετικά αξιόπιστα εξαρτήματα, οι αντιστάσεις διακλάδωσης ενσωματώνονται άψογα στα σύγχρονα συστήματα αυτοκινήτων, επιτρέποντας λειτουργική συνέπεια, βελτιωμένη χρήση ενέργειας και βελτιωμένη ασφάλεια.Η χρήση τους, ενώ υποστηρίζει τις υπάρχουσες τεχνολογίες, ενισχύει επίσης καινοτομίες στον σχεδιασμό του αυτοκινήτου και τη συνολική λειτουργικότητα.

Διαχείριση μπαταριών

Η ενσωμάτωση αντιστάσεων διακλάδωσης σε συστήματα διαχείρισης μπαταριών (BMS) χρησιμεύει ως ακρογωνιαίος λίθος για την ανάλυση της υγείας της μπαταρίας και τη βελτιστοποίηση των κύκλων φόρτισης/εκφόρτισης στα ηλεκτρικά οχήματα (EV).Η παρακολούθηση της ροής του ρεύματος μεταξύ των διακλαδώσεων επιτρέπει υψηλό επίπεδο ακρίβειας στον υπολογισμό της κατάστασης φόρτισης (SOC), μια παράμετρο που επηρεάζει άμεσα την ασφάλεια, τις προβλέψεις εύρους και τη λειτουργική απόδοση.

Οι ακριβείς μετρήσεις SOC που προέρχονται από δεδομένα διακλάδωσης βοηθούν στην αποφυγή σημαντικών λειτουργικών παγίδων.Για παράδειγμα, η υπερεκτίμηση του SOC μπορεί να οδηγήσει σε απροσδόκητη εξάντληση της ισχύος, ενώ η υποτίμησή του θα μπορούσε να σπαταλήσει την αχρησιμοποίητη χωρητικότητα της μπαταρίας.

Οι αντιστάσεις διακλάδωσης με αντιστάθμιση θερμοκρασίας χρησιμοποιούνται για τη διατήρηση σταθερής απόδοσης υπό μεταβαλλόμενες περιβαλλοντικές συνθήκες.Με τον μετριασμό της θερμικής μετατόπισης, μια κοινή πρόκληση όταν τα οχήματα λειτουργούν σε ακραία κλίματα ή για εκτεταμένες διάρκειες, αυτός ο σχεδιασμός ενισχύει τη σταθερότητα της απόδοσης.

Η ανάλυση των δεδομένων shunt βοηθά στην ανίχνευση πρώιμων σημείων φθοράς της μπαταρίας.Μικρές αλλαγές στα μοτίβα φόρτισης και εκφόρτισης, μαζί με ακριβή μέτρηση ρεύματος, παρέχουν χρήσιμες πληροφορίες για τη συντήρηση.Η έγκαιρη δράση συμβάλλει στην παράταση της διάρκειας ζωής της μπαταρίας.Αυτή η προσέγγιση μειώνει τα ζητήματα εγγύησης και μειώνει το μακροπρόθεσμο κόστος.

Αποδοτικότητα κινητήρων

Εντός του συστήματος μετάδοσης κίνησης ενός EV, οι αντιστάσεις διακλάδωσης είναι σημαντικές για την παρακολούθηση ρεύματος για κινητήρες έλξης.Αυτός ο ακριβής έλεγχος της ροπής του κινητήρα και της κατανάλωσης ενέργειας προάγει τη βέλτιστη δυναμική του οχήματος, ενώ μειώνει τη σπατάλη ενέργειας.

Η εισαγωγή δεδομένων υψηλής ανάλυσης που παράγονται από διακλάδωση σε αλγόριθμους ελέγχου έχει δείξει απτά οφέλη στην αποτελεσματικότητα.Για παράδειγμα, η σύζευξη αυτών των δεδομένων με την προηγμένη μηχανική εκμάθηση επιτρέπει προγνωστικές αποκρίσεις σε διάφορες συνθήκες οδήγησης, όπως η πλοήγηση σε απότομες πλαγιές, απότομες επιταχύνσεις ή κίνηση σταματώντας.

Η δυναμική ανάδραση από τα shunt ελαχιστοποιεί επίσης τον κυματισμό της ροπής, ένα φαινόμενο που επηρεάζει την ομαλότητα της οδήγησης και μπορεί να οδηγήσει σε υπερβολική καταπόνηση των εξαρτημάτων του συστήματος μετάδοσης κίνησης.Αντιμετωπίζοντας αυτό το πρόβλημα, η ανάδραση διακλάδωσης όχι μόνο βελτιώνει την οδηγική άνεση αλλά και επεκτείνει τη διάρκεια ζωής των κρίσιμων στοιχείων του οχήματος.

Επιπλέον, τα συστήματα που βασίζονται σε αντίσταση διακλάδωσης λειτουργούν ως προστατευτικό στρώμα για τα εξαρτήματα του συστήματος μετάδοσης κίνησης.Ανώμαλα μοτίβα όπως τρέχουσες αιχμές ή ασυνήθιστες συμπεριφορές φορτίου μπορούν να προκαλέσουν έγκαιρες ειδοποιήσεις, προκαλώντας έγκαιρες παρεμβάσεις.Αυτή η προληπτική ικανότητα ενισχύει την αξιοπιστία και μειώνει το κόστος επισκευής ενώ προστατεύει τους επιβάτες και την υποδομή.

Ασφάλεια συστήματος φόρτισης

Κατά τη φάση φόρτισης, οι αντιστάσεις διακλάδωσης εκπληρώνουν διπλές αρμοδιότητες: διαχείριση της ροής ρεύματος και ενίσχυση της συνολικής ασφάλειας της διαδικασίας.Οι ακριβείς μετρήσεις τους διασφαλίζουν ισορροπημένους ρυθμούς φόρτισης, αποτρέποντας κινδύνους που σχετίζονται με συμβάντα υπερέντασης που θα μπορούσαν να προκαλέσουν ζημιά στα ενσωματωμένα συστήματα ή σε κίνδυνο την αξιοπιστία της μπαταρίας.

Τα σενάρια γρήγορης φόρτισης, που χαρακτηρίζονται από κυμαινόμενες ενεργειακές συνθήκες, επωφελούνται ιδιαίτερα από την ευέλικτη και στιγμιαία ανάδραση που παρέχουν τα shunts.Η τοποθέτηση διακλάδωσης είναι βελτιστοποιημένη για να υποστηρίζει αποτελεσματική ροή ισχύος και να μειώνει την απώλεια ενέργειας.Οι επαναλαμβανόμενες δοκιμές βοηθούν στη βελτίωση αυτής της διαδικασίας.

Τα δεδομένα διακλάδωσης ενεργοποιούν επίσης μηχανισμούς ασφαλείας κατά τη φόρτιση.Για παράδειγμα, οι μη φυσιολογικές υπερτάσεις ρεύματος μπορούν να ενεργοποιήσουν αυτόματα μέτρα όπως η απομόνωση κυκλώματος ή η ελεγχόμενη μείωση του ρεύματος, προστατεύοντας τόσο το όχημα όσο και την πηγή ενέργειας.Αυτές οι διασφαλίσεις προσθέτουν σιγουριά στους τελικούς χρήστες, ειδικά καθώς η υποδομή φόρτισης υψηλής ταχύτητας γίνεται ολοένα και πιο κοινή.

Επιπλέον, οι πληροφορίες που προέρχονται από μετρήσεις διακλάδωσης υποστηρίζουν τη συμβατότητα σε ένα φάσμα δικτύων φόρτισης.Οι κατασκευαστές δίνουν προτεραιότητα στην ανάπτυξη ευέλικτων συστημάτων διαχείρισης μπαταριών ικανών να προσφέρουν σταθερή απόδοση σε οικιακούς φορτιστές, δημόσιους σταθμούς και δίκτυα γρήγορης φόρτισης υψηλής ισχύος.Αυτή η προσαρμοστικότητα καλύπτει διαφορετικές ανάγκες, διατηρώντας παράλληλα την αξιοπιστία και την αποτελεσματικότητα της φόρτισης.

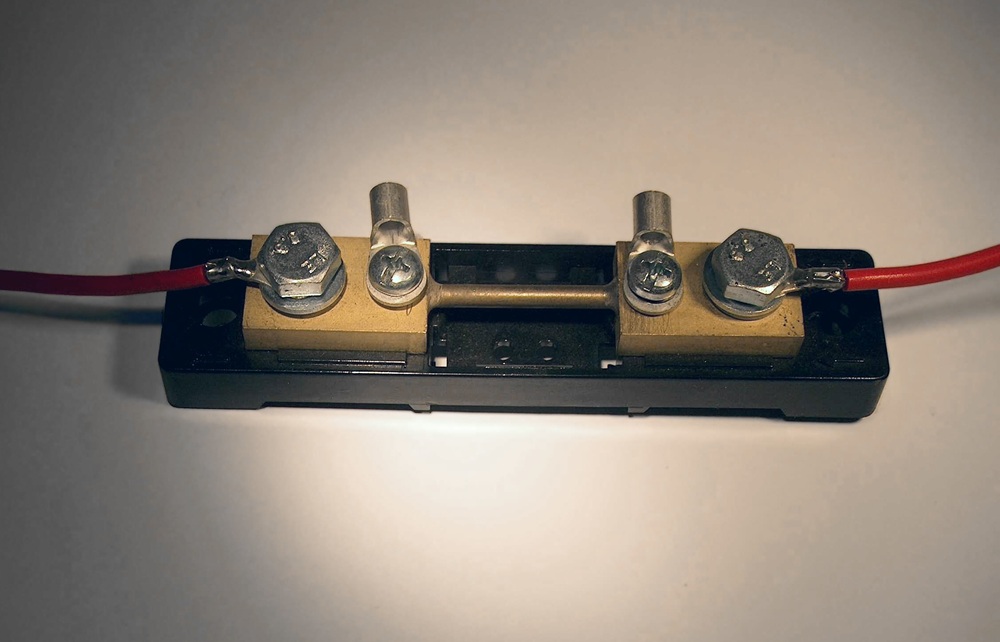

Shunts στα Ηλεκτρονικά Ισχύος

Ο ρόλος των διακλαδώσεων στα σύγχρονα ηλεκτρονικά ισχύος δεν μπορεί να υπερεκτιμηθεί, καθώς εξυπηρετούν κρίσιμες λειτουργίες στη διαχείριση περιβαλλόντων υψηλού ρεύματος που είναι απαραίτητες για συστήματα ανανεώσιμων πηγών ενέργειας και βιομηχανικές εφαρμογές.Η ενσωμάτωσή τους υποστηρίζει λειτουργική αξιοπιστία, ενισχύει την απόδοση και ενισχύει την ασφάλεια του συστήματος, καθιστώντας τα απαραίτητα στοιχεία στις σύγχρονες αρχιτεκτονικές ισχύος.

Μετατροπή ισχύος

Οι διακλαδώσεις συμβάλλουν σημαντικά σε διάφορες πτυχές των συστημάτων μετατροπής ισχύος:

• Τρέχουσα ανατροφοδότηση για σταθερότητα: Οι διακλαδώσεις παρέχουν ακριβή ανάδραση ρεύματος για βελτιστοποίηση των λειτουργιών σε ηλιακούς μετατροπείς, ελεγκτές αποθήκευσης ενέργειας και συσκευές UPS.Διευκολύνοντας την ακριβή ρύθμιση της τάσης, σταθεροποιούν τη μεταφορά ενέργειας ακόμη και κάτω από συνθήκες μεταβαλλόμενου φορτίου.

• Απόδοση MPPT: Στα συστήματα ηλιακής ενέργειας, οι μετρήσεις διακλάδωσης σε πραγματικό χρόνο βελτιώνουν την παρακολούθηση σημείου μέγιστης ισχύος (MPPT), διασφαλίζοντας τη βέλτιστη εξαγωγή ενέργειας κάτω από ποικίλες συνθήκες ακτινοβολίας και περιβάλλοντος.

• Αξιόπιστες λειτουργίες UPS: Η ανίχνευση που βασίζεται σε διακλάδωση στα συστήματα UPS βοηθά στον χειρισμό διαταραχών ρεύματος, προσφέροντας ομαλότερη μετάβαση που μειώνει κινδύνους όπως ζημιά υλικού και απώλεια δεδομένων κατά τη διάρκεια διακοπών.

Ο συμπαγής και μη επεμβατικός σχεδιασμός υποστηρίζει την εύκολη ενσωμάτωση σε συστήματα DC υψηλής τάσης και πολυφασικά δίκτυα AC.Οι αντιστάσεις διακλάδωσης προτιμώνται συχνά έναντι των αισθητήρων φαινομένου Hall λόγω χαμηλότερου κόστους και σταθερής απόδοσης υπό συνθήκες όπως ηλεκτρομαγνητικές παρεμβολές και αλλαγές θερμοκρασίας.

Έλεγχος κινητήρα

Τα συστήματα ελέγχου κινητήρα σε βιομηχανικές και ρομποτικές εφαρμογές βασίζονται σε διακλαδώσεις για ανώτερη απόδοση:

• Δυνατότητες διαμόρφωσης: Με την ενσωμάτωση διακλαδώσεων στους βρόχους ανάδρασης, τα συστήματα επιτυγχάνουν ακρίβεια στη ρύθμιση της ροπής, της ταχύτητας και της θέσης.Αυτό εξασφαλίζει ομαλότερη λειτουργία, ειδικά σε εφαρμογές που απαιτούν ταχεία επιτάχυνση και επιβράδυνση, όπως οι ρομποτικοί βραχίονες και τα συστήματα κατασκευής μεταφορέων.

• Αντοχή στον θόρυβο: Οι διακλαδώσεις διαθέτουν αξιοσημείωτη ανοσία στον θόρυβο υψηλής συχνότητας, ένα διαδεδομένο εμπόδιο σε περιβάλλοντα με σημαντική ηλεκτρομαγνητική δραστηριότητα.Για παράδειγμα, τα ηλεκτρικά οχήματα χρησιμοποιούν διακλαδώσεις για να εξασφαλίσουν τη βέλτιστη απόδοση του κινητήρα έλξης, αποφεύγοντας προβλήματα όπως το στάσιμο ή η ολίσθηση σε διάφορα εδάφη.

• Ασφάλεια σε εφαρμογές βαρέως τύπου: Εφαρμογές όπως γερανοί και βιομηχανικές αντλίες επωφελούνται από την παρακολούθηση με δυνατότητα διακλάδωσης, ανιχνεύοντας διακυμάνσεις ρεύματος που διαφορετικά θα μπορούσαν να οδηγήσουν σε υπερθέρμανση ή βλάβη του εξοπλισμού.Αυτή η λειτουργία είναι ζωτικής σημασίας σε βιομηχανίες που απαιτούν συμμόρφωση με αυστηρά πρότυπα ασφαλείας και ρυθμιστικές απαιτήσεις.

Συνδυάζοντας ακριβείς μετρήσεις ρεύματος με προηγμένους υπολογιστικούς αλγόριθμους, τα συστήματα που βασίζονται σε διακλαδώσεις ευθυγραμμίζουν τη λειτουργική απόδοση με την παρατεταμένη ανθεκτικότητα του εξοπλισμού, ενισχύοντας ταυτόχρονα την ασφάλεια σε σενάρια κρίσιμης χρήσης.

Περιβάλλοντα Υψηλού Ρεύματος

Οι διακλαδώσεις επιδεικνύουν στιβαρή απόδοση υπό συνθήκες υψηλού ρεύματος και υψηλής τάσης:

• Ανθεκτική θερμική απόδοση: Ικανά να αντέχουν θερμικές καταπονήσεις χωρίς ουσιαστική μετατόπιση, τα shunts επιτρέπουν συνεπή και ακριβή λειτουργία σε εφαρμογές μεγάλης κλίμακας όπως αιολικά πάρκα ή συστήματα αποθήκευσης ενέργειας σε κλίμακα δικτύου.

• Ελαχιστοποιημένη Απώλεια Ενέργειας: Οι καινοτομίες στα υλικά και την κατασκευή οδήγησαν στην παραγωγή παρακαμπτηρίων με χαμηλότερη αντίσταση, μειώνοντας έτσι την απώλεια ενέργειας, έναν κρίσιμο παράγοντα για συστήματα που δίνουν έμφαση στη βιωσιμότητα και την ενεργειακή απόδοση.

• Προληπτική Συντήρηση Εξοπλισμού: Τα δεδομένα που συλλέγονται από διακλαδώσεις υποστηρίζουν στρατηγικές πρόβλεψης συντήρησης, επιτρέποντας τον έγκαιρο εντοπισμό ανώμαλων τάσεων προτού εξελιχθούν σε αστοχίες υψηλού κόστους ή λειτουργικές διακοπές.

Η ικανότητά τους να αντέχουν τα κυμαινόμενα ρεύματα για εκτεταμένες περιόδους τονίζει τον ουσιαστικό τους ρόλο στη διατήρηση της αξιοπιστίας σε απαιτητικά περιβάλλοντα ισχύος, συμβάλλοντας ταυτόχρονα σε βελτιωμένα πρωτόκολλα συντήρησης που μεγιστοποιούν τη μακροζωία του συστήματος.

Το τοπίο της τεχνολογίας shunt υφίσταται ταχεία εξέλιξη για να ανταποκριθεί στις αναδυόμενες απαιτήσεις:

• Έξυπνη ενσωμάτωση με IoT: Η πρόοδος στις τεχνολογίες IoT και έξυπνων δικτύων επέτρεψε τη σύζευξη των shunts με την επεξεργασία ψηφιακών σημάτων, το ξεκλείδωμα λειτουργιών όπως η ΓΡΗΓΟΡΗ ανάλυση, η απομακρυσμένη διάγνωση και οι δυνατότητες πρόβλεψης συντήρησης.Αυτό δίνει τη δυνατότητα στις βιομηχανίες να αξιοποιήσουν τις πληροφορίες δεδομένων για τη μείωση του χρόνου διακοπής λειτουργίας, διατηρώντας παράλληλα τη βέλτιστη απόδοση.

• Μικρογραφία για Συμπαγείς Λύσεις: Η στροφή προς μικρότερα, πολυλειτουργικά σχέδια οδήγησε στην κατασκευή παρακλίσεων με πρόσθετες λειτουργίες, όπως ανίχνευση θερμοκρασίας.Αυτές οι καινοτομίες καλύπτουν εφαρμογές περιορισμένου χώρου, όπως τα υβριδικά ηλεκτρικά αεροσκάφη και τα προηγμένα drones, αποδεικνύοντας ότι η συμπαγής και λειτουργικότητα μπορούν να συνυπάρχουν.

Ακρίβεια μέτρησης

Η επίτευξη εκλεπτυσμένης ακρίβειας μέτρησης απαιτεί περισσότερα από την επιλογή εξαρτημάτων που πληρούν αυστηρές προδιαγραφές.Απαιτεί μια συνεκτική στρατηγική που περιλαμβάνει σχολαστική σχεδίαση κυκλώματος, σκόπιμες επιλογές εξαρτημάτων και βαθιά επίγνωση του τρόπου με τον οποίο περιβαλλοντικοί και λειτουργικοί παράγοντες επηρεάζουν τη συμπεριφορά του συστήματος.Η αλληλεπίδραση μεταξύ της θεωρητικής ακρίβειας και της πρακτικής απόδοσης έγκειται συχνά στον τρόπο με τον οποίο προβλέπονται και αντιμετωπίζονται οι συνθήκες.

Θέματα σχεδίασης κυκλώματος

• Επιλογή ενισχυτή: Όταν εργάζεστε με ελάχιστα επίπεδα σήματος, η επιλογή των ενισχυτών γίνεται καθοριστική.Οι ενισχυτές ποιότητας ακριβείας, που χαρακτηρίζονται από χαμηλή μετατόπιση και μειωμένα επίπεδα θορύβου, ενισχύουν την ευκρίνεια του σήματος, διασφαλίζοντας την ακριβή επεξεργασία ακόμη και των αχνών εισόδων.

• Φιλτράρισμα θορύβου: Τα ενεργά ή παθητικά φίλτρα επιτρέπουν στα συστήματα να απορρίπτουν αποτελεσματικά τον ενοχλητικό θόρυβο ή παρεμβολές.Αυτό είναι ιδιαίτερα σημαντικό σε περιβάλλοντα επιρρεπή σε γρήγορες ταλαντώσεις ή διαταραχές υψηλής συχνότητας, όπου διαφορετικά θα μπορούσε να τεθεί σε κίνδυνο η ακεραιότητα του σήματος.

• Πρακτικές βαθμονόμησης: Η βαθμονόμηση είναι απαραίτητη για τη διατήρηση της ακρίβειας.Οι τακτικές βαθμονομήσεις με επίκεντρο την εφαρμογή εξουδετερώνουν τις περιβαλλοντικές αλλαγές ή τις ασυνέπειες του εξοπλισμού, προάγοντας σταθερή μακροπρόθεσμη απόδοση του συστήματος.Για παράδειγμα, η σημασία της βαθμονόμησης είναι εμφανής στα ιατρικά διαγνωστικά, όπου ακόμη και μικρές αποκλίσεις μπορούν να οδηγήσουν σε διακυβευμένα αποτελέσματα.

• Γραμμικοποίηση αισθητήρα: Η αντιμετώπιση των μη γραμμικών εξόδων αισθητήρα είναι κρίσιμη για την αποφυγή παραμορφώσεων μετρήσεων.Η χρήση προηγμένων αλγορίθμων γραμμικοποίησης διασφαλίζει τη συμφωνία των δεδομένων με τη φυσική πραγματικότητα που αξιολογείται, γεφυρώνοντας τα κενά που εισάγονται από εγγενή χαρακτηριστικά αισθητήρα.

Αντιμετώπιση σφαλμάτων συστήματος μέτρησης

Ο προληπτικός μετριασμός των πηγών σφαλμάτων στα συστήματα μέτρησης απαιτεί πρόβλεψη και ενδελεχή εκτέλεση:

• Διαχείριση Αυτοθέρμανσης

Τα ωμικά στοιχεία μπορούν να δημιουργήσουν ανακρίβειες μέσω της αυτοθέρμανσης που προκαλείται από τη ροή του ρεύματος, ένα ζήτημα που επικρατεί σε εφαρμογές έντασης ισχύος.Αντιστάσεις χαμηλού συντελεστή θερμοκρασίας, σχέδια κυκλωμάτων απαγωγής θερμότητας και πρακτικές όπως το duty cycling περιορίζουν αποτελεσματικά τη θερμική συσσώρευση και την απόκλιση αντίστασης, εξασφαλίζοντας σταθερή απόδοση.

• Μείωση της αντίστασης σύνδεσης

Η αντίσταση επαφής, που συχνά υποτιμάται, επηρεάζει τις μετρήσεις που απαιτούν υψηλή ακρίβεια.Η υιοθέτηση διαμορφώσεων Kelvin (4 καλωδίων) διαχωρίζει τη ροή ρεύματος από την ανίχνευση τάσης, ελαχιστοποιώντας τις ατέλειες σύνδεσης.Αυτή η μέθοδος εφαρμόζεται συχνά σε προηγμένα σενάρια, όπως η δοκιμή σύνθετης αντίστασης μπαταρίας, για την επίτευξη βελτιωμένης ανάλυσης.

Έλεγχος ηλεκτρομαγνητικών παρεμβολών (EMI)

Ο ηλεκτρομαγνητικός θόρυβος μπορεί να διαταράξει ευαίσθητα κυκλώματα και μπορεί να προέρχεται από κοντινές συσκευές, συστήματα ισχύος ή ασύρματα σήματα.

Για τη μείωση του EMI, χρησιμοποιούνται αυτές οι μέθοδοι:

• Θωράκιση και γείωση: Η χρήση θωρακισμένων καλωδίων και οι κατάλληλες πρακτικές γείωσης περιορίζουν αποτελεσματικά τη μόλυνση του σήματος.

• Βελτιστοποίηση σχεδίασης PCB: Η προσεκτική βελτιστοποίηση των διατάξεων ίχνους PCB διασφαλίζει ότι οι ηλεκτρομαγνητικές διαταραχές παραμένουν μακριά.

• Τεχνικές ακύρωσης θορύβου: Σε περιβάλλοντα υψηλού θορύβου, η ενσωμάτωση ενεργών κυκλωμάτων ακύρωσης θορύβου με μεθόδους διαφορικής μέτρησης ενισχύει την ανθεκτικότητα του σχεδιασμού, διασφαλίζοντας την πιστότητα των δεδομένων παρά τις εξωτερικές παρεμβολές.

• Επαναληπτική αντιμετώπιση προβλημάτων: Οι επίμονες αποκλίσεις ενθαρρύνουν την επανεξέταση των σχεδίων, την τροποποίηση των σχεδίων δρομολόγησης ιχνών ή γείωσης έως ότου η σταθερή απόδοση ευθυγραμμιστεί με τις προσδοκίες.

Η πρακτική εφαρμογή αυτών των μέτρων όχι μόνο διορθώνει προφανείς ανακρίβειες, αλλά ενισχύει επίσης την αξιοπιστία του συστήματος κάτω από δύσκολες συνθήκες.

Η μηχανική ακριβείας υπερβαίνει τους καθαρά τεχνικούς υπολογισμούς.ενσωματώνει ένα μείγμα λεπτομερούς προσοχής, προσαρμοστικότητας με γνώμονα την εμπειρία και επαναληπτικής μάθησης.Τα σχέδια βελτιώνονται χρησιμοποιώντας την εμπειρία μαζί με τη θεωρία.Οι πρακτικές προκλήσεις και οι δοκιμασμένες γνώσεις καθοδηγούν καλύτερες λύσεις.Σχέδια που αποδίδουν σταθερά αξιόπιστα δεδομένα αντικατοπτρίζουν την αρμονία μεταξύ της πνευματικής αυστηρότητας και της εφαρμοσμένης τεχνογνωσίας, θέτοντας σημεία αναφοράς για το τι πρέπει να επιδιώκουν να επιτύχουν αποτελεσματικά συστήματα μέτρησης.

Σύγκριση προδιαγραφών αντίστασης διακλάδωσης

Η λήψη καλά ενημερωμένων επιλογών για την επιλογή αντιστάσεων διακλάδωσης περιλαμβάνει σχολαστική ανάλυση των φύλλων δεδομένων και προσεκτική σύγκριση των προδιαγραφών.Αυτή η σκόπιμη διαδικασία όχι μόνο ευθυγραμμίζει τα εξαρτήματα με τις ανάγκες της εφαρμογής, αλλά επίσης ενισχύει την αξιοπιστία της απόδοσης σε διάφορες συνθήκες λειτουργίας.

Εξερεύνηση φύλλων δεδομένων για βαθύτερες πληροφορίες

Τα φύλλα δεδομένων είναι κύρια εργαλεία για την αποκάλυψη των τεχνικών περιπλοκών των αντιστάσεων διακλάδωσης.Προσφέρουν εξαντλητικές περιγραφές παραμέτρων όπως:

• Τιμές αντίστασης: Διέπουν την ικανότητα ανίχνευσης ρεύματος της αντίστασης.

• Βαθμολογίες ισχύος: Καθορισμός του πόσο καλά η αντίσταση χειρίζεται συγκεκριμένα ηλεκτρικά φορτία χωρίς υπερθέρμανση.

• Περιβαλλοντική σταθερότητα: Υποδεικνύει πόσο ανθεκτική είναι η αντίσταση σε εξωτερικούς στρεσογόνους παράγοντες όπως η θερμοκρασία και η υγρασία.

Κάθε παράμετρος επηρεάζει σημαντικά την αξιοπιστία, ειδικά σε απαιτητικούς τομείς όπως συστήματα αυτοκινήτων ή βιομηχανικά μηχανήματα.Η προσοχή σε αυτές τις λεπτομέρειες μπορεί να εξασφαλίσει τη λειτουργική συνέπεια και να αποτρέψει απροσδόκητες βλάβες του συστήματος.

Για να εμβαθύνετε την ανάλυση, εστιάστε στα εξής:

• Ελέγξτε τις τάσεις δεδομένων τόσο σε ελεγχόμενες εργαστηριακές συνθήκες όσο και σε ακραία περιβάλλοντα, όπως γρήγορες διακυμάνσεις θερμοκρασίας ή έκθεση σε μηχανικούς κραδασμούς.

• Συγκριτικές αξιολογήσεις φύλλων δεδομένων από πολλούς προμηθευτές, ενισχύοντας την ολιστική κατανόηση της συμπεριφοράς των εξαρτημάτων σε διάφορες συνθήκες.

Ο συσχετισμός αυτών των παρατηρήσεων εμπλουτίζει τη διαδικασία λήψης αποφάσεων, διασφαλίζοντας την καταλληλότητα της αντίστασης για την προβλεπόμενη εφαρμογή της, ενώ ικανοποιεί ευρύτερες απαιτήσεις σε επίπεδο συστήματος.

Παράμετροι απόδοσης: TCR, ανοχή και δομική συσκευασία

Κρίσιμοι παράγοντες όπως ο συντελεστής αντίστασης θερμοκρασίας (TCR), η ανοχή και οι επιλογές συσκευασίας χρησιμεύουν ως ακρογωνιαίοι λίθοι για την αξιολόγηση της απόδοσης της αντίστασης διακλάδωσης.Η κατανόηση αυτών των πτυχών βοηθά στην επιλογή εξαρτημάτων που ικανοποιούν μια ισορροπία ακρίβειας, ανθεκτικότητας και συμβατότητας.

Συντελεστής Αντίστασης Θερμοκρασίας (TCR)

Το TCR υποδεικνύει το βαθμό στον οποίο η αντίσταση μεταβάλλεται καθώς αλλάζουν οι θερμοκρασίες.Μια μικρότερη τιμή TCR συνεπάγεται μεγαλύτερη σταθερότητα στην αντίσταση, η οποία είναι ζωτικής σημασίας για ακριβείς μετρήσεις ρεύματος σε προηγμένα συστήματα όπως τα δίκτυα διανομής ισχύος.

Κατά την ανάλυση του TCR:

• Διερευνήστε την απόδοση θερμοκρασίας της αντίστασης σε λειτουργικά εύρη που σχετίζονται με το πλαίσιο στόχου.

• Συντελεστής σε σενάρια που χαρακτηρίζουν την επαναλαμβανόμενη θερμική ανακύκλωση, όπως ο έλεγχος κινητήρα σε βιομηχανικά συστήματα, όπου το TCR παίζει μεγάλο ρόλο στη διατήρηση της πιστότητας των μετρήσεων.

Η ιεράρχηση εξαρτημάτων με προφίλ TCR προσαρμοσμένα στην εφαρμογή ελαχιστοποιεί τον κίνδυνο σωρευτικών σφαλμάτων που προκαλούνται από θερμικές διακυμάνσεις σε σχέση με την εκτεταμένη χρήση.

Ανεκτικότητα

Η ανοχή αντικατοπτρίζει τις επιτρεπόμενες αποκλίσεις μεταξύ της ονομαστικής και της πραγματικής τιμής αντίστασης.Αυτή η παράμετρος ενημερώνει τον βαθμό ακρίβειας μέτρησης που μπορεί να επιτευχθεί στο τελικό σύστημα.Ορισμένες περιπτώσεις χρήσης, όπως η μέτρηση σε ιατρικό εξοπλισμό ή εφαρμογές κοινής ωφέλειας, απαιτούν ιδιαίτερα χαμηλές ανοχές για αξιόπιστη λειτουργία.

Οι βασικές εκτιμήσεις περιλαμβάνουν:

• Επανεξέταση μετρήσεων συνοχής παρτίδας που περιγράφονται σε φύλλα δεδομένων για να μετρηθεί η μεταβλητότητα της παραγωγής.

• Αξιολόγηση του τρόπου με τον οποίο οι προδιαγραφές ανοχής ευθυγραμμίζονται με τις απαιτήσεις ακρίβειας του σχετικού κλάδου, καθώς οι αυστηρότερες ανοχές συχνά ενισχύουν την ακρίβεια κατά τη μακροχρόνια χρήση.

Η επίτευξη της σωστής ισορροπίας μεταξύ κόστους και ακρίβειας εξασφαλίζει οικονομικά βιώσιμες επιλογές για εφαρμογές μεγάλης κλίμακας.

Δομική Συσκευασία

Ο παράγοντας μορφής και τα υλικά κατασκευής μιας αντίστασης επηρεάζουν σημαντικά τη θερμική και μηχανική της απόδοση.Οι επιλογές συσκευασίας κυμαίνονται από συσκευές επιφανειακής τοποθέτησης (SMD) έως διαμορφώσεις διαμπερούς οπής, με κάθε μία να ταιριάζει σε διαφορετικές προτιμήσεις σχεδίασης και διαδικασίες συναρμολόγησης.

Η ανάλυση συσκευασίας θα πρέπει να εξετάζει:

• Η συμβατότητα των φυσικών διαστάσεων με τα διαθέσιμα ακίνητα πλακέτας κυκλωμάτων.

• Οι ικανότητες απαγωγής θερμότητας που είναι εγγενείς σε υλικά όπως κράματα μετάλλων, τα οποία ενισχύουν την ανθεκτικότητα σε στιβαρούς ή υψηλής ισχύος τομείς.

• Τάσεις σε συμπαγή σχέδια που προκλήθηκαν από βιομηχανίες όπως το IoT και η αεροδιαστημική, όπου η βελτιστοποίηση του διαστήματος είναι ζωτικής σημασίας.

Η επιλογή της κατάλληλης συσκευασίας εξασφαλίζει απρόσκοπτη ενσωμάτωση στο συνολικό σχέδιο χωρίς να διακυβεύεται η λειτουργική ευρωστία.

Ανάλυση και Δοκιμή Φύλλων Δεδομένων

Ενώ τα φύλλα δεδομένων παρέχουν θεμελιώδη γνώση, το πλήρες δυναμικό τους υλοποιείται όταν συνδυάζονται με εμπειρικές δοκιμές.Τα στάδια δημιουργίας πρωτοτύπων προσφέρουν ανεκτίμητες ευκαιρίες για:

• Επικυρώστε τις υποθέσεις που έγιναν κατά τις αξιολογήσεις των δελτίων δεδομένων.

• Παρατηρήστε τις αποκλίσεις κάτω από ελεγχόμενες προσομοιώσεις, όπως ο κύκλος θερμοκρασίας ή οι δοκιμές μηχανικής καταπόνησης.

Αυτή η επαναληπτική προσέγγιση διευκρινίζει ποιες παράμετροι αξίζουν μεγαλύτερη προσοχή και τελειοποίηση.Επιπλέον, ο συνδυασμός θεωρητικών γνώσεων με δεδομένα πεδίου φωτίζει συμβιβασμούς, όπως η επιλογή μεταξύ εναλλακτικών λύσεων χαμηλότερου κόστους και βελτιωμένης σταθερότητας υπό συνθήκες που δεν συγχωρούν.

Η εξέταση τέτοιων αντισταθμίσεων διευκολύνει την ευθυγράμμιση των επιλογών τόσο με τους στόχους απόδοσης όσο και με τη δημοσιονομική πραγματικότητα, ειδικά σε περιβάλλοντα υψηλής παραγωγής όπου η σχέση κόστους-αποτελεσματικότητας έχει σημασία.

Συστημική Συνέργεια στο Σχεδιασμό

Η επίδραση των αντιστάσεων διακλάδωσης εκτείνεται πέρα από την αυτόνομη απόδοση, επηρεάζει την αρμονία ολόκληρων συστημάτων.Οι επιλογές σχετικά με το TCR, την ανοχή ή τη συσκευασία επηρεάζουν άμεσα τη λειτουργική ακρίβεια και τη δομική αξιοπιστία ενός κυκλώματος.

Συμπέρασμα

Οι αντιστάσεις διακλάδωσης παρέχουν έναν απλό και αποτελεσματικό τρόπο μέτρησης του ρεύματος ενώ υποστηρίζουν την ακρίβεια, την προστασία του συστήματος και τον έλεγχο απόδοσης.Το άρθρο δείχνει ότι η επιτυχής χρήση εξαρτάται από την προσεκτική επιλογή της αντίστασης, της βαθμολογίας ισχύος, της ανοχής, της σταθερότητας θερμοκρασίας, του στυλ τοποθέτησης και της μεθόδου σύνδεσης.Καθιστά επίσης σαφές ότι η ακρίβεια βελτιώνεται μέσω του καλού σχεδιασμού κυκλώματος, των συνδέσεων Kelvin, της θερμικής διαχείρισης και της σωστής ανάλυσης φύλλου δεδομένων.Όταν αυτοί οι παράγοντες αντιμετωπίζονται σωστά, οι αντιστάσεις διακλάδωσης γίνονται αξιόπιστα εργαλεία για ακριβή ανίχνευση ρεύματος τόσο σε συμπαγή ηλεκτρονικά όσο και σε συστήματα ισχύος υψηλού ρεύματος.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Σε τι διαφέρουν οι αντιστάσεις διακλάδωσης από τις κανονικές αντιστάσεις;

Οι αντιστάσεις διακλάδωσης έχουν σχεδιαστεί για μέτρηση ρεύματος και έχουν πολύ χαμηλές τιμές αντίστασης.Αυτό τους επιτρέπει να παράγουν μια μικρή πτώση τάσης που αντανακλά το ρεύμα.Οι κανονικές αντιστάσεις χρησιμοποιούνται για γενικούς σκοπούς, όπως ο περιορισμός του ρεύματος ή η διαίρεση της τάσης και δεν είναι κατασκευασμένοι για ακριβή ανίχνευση ρεύματος.

2. Γιατί είναι σημαντικός ο χαμηλός συντελεστής αντίστασης θερμοκρασίας (TCR) για τα shunts;

Ένα χαμηλό TCR διατηρεί την αντίσταση σταθερή ακόμα και όταν αλλάζει η θερμοκρασία.Αυτό βοηθά στη διατήρηση ακριβών μετρήσεων ρεύματος και αποτρέπει σφάλματα που προκαλούνται από τη θερμότητα.

3. Πότε πρέπει να υλοποιηθούν οι συνδέσεις Kelvin;

Οι συνδέσεις Kelvin χρησιμοποιούνται όταν απαιτείται υψηλή ακρίβεια, ειδικά με πολύ χαμηλές τιμές αντίστασης.Αφαιρούν τα σφάλματα που προκαλούνται από την αντίσταση του μολύβδου και βελτιώνουν την ακρίβεια μέτρησης.

4. Είναι οι αντιστάσεις διακλάδωσης αποτελεσματικές για την ανίχνευση ρεύματος AC;

Οι αντιστάσεις διακλάδωσης μπορούν να χρησιμοποιηθούν για ανίχνευση ρεύματος AC, αλλά η ακρίβεια μπορεί να επηρεαστεί σε υψηλές συχνότητες.Αυτό οφείλεται στην παρασιτική επαγωγή, η οποία μπορεί να παραμορφώσει τη μέτρηση.

5. Ποια κοινά λάθη πρέπει να αποφεύγονται με τις αντιστάσεις διακλάδωσης;

Αποφύγετε τη χρήση αντιστάσεων με χαμηλή ονομαστική ισχύ, καθώς αυτό μπορεί να προκαλέσει υπερθέρμανση και ζημιά.Μην αγνοείτε την αυτοθέρμανση, καθώς επηρεάζει την ακρίβεια.Επίσης, αποφύγετε να παραλείψετε τις συνδέσεις Kelvin σε ρυθμίσεις ακριβείας, καθώς αυτό μπορεί να οδηγήσει σε σφάλματα μέτρησης.
