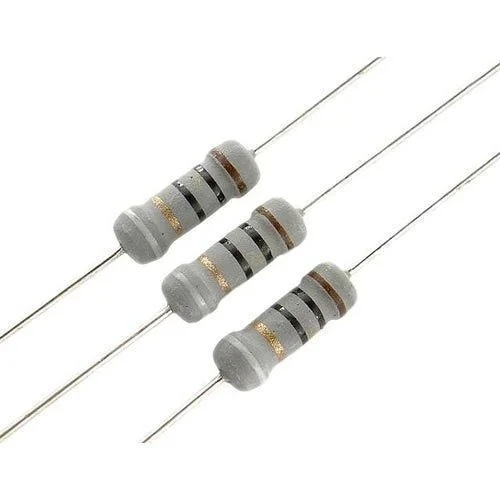

Εξήγηση Αντίστασης Ασφάλειας: Αρχή Λειτουργίας, Επιλογή και Δοκιμές

Οι αντιστάσεις ασφάλειας συνδυάζουν τον περιορισμό ρεύματος και την προστασία κυκλώματος σε ένα μόνο εξάρτημα. Λειτουργούν όπως οι τυπικές αντιστάσεις κατά τη διάρκεια της κανονικής λειτουργίας, και στη συνέχεια ανοίγουν το κύκλωμα κατά τη διάρκεια υπερφόρτωσης ή συνθηκών βραχυκυκλώματος. Αυτό το άρθρο εξηγεί τη δομή της αντίστασης ασφάλειας, την αρχή λειτουργίας, τους παράγοντες επιλογής, τις εφαρμογές, τις μεθόδους δοκιμής και τη σύγκριση με τις τυπικές αντιστάσεις και τις ασφάλειες.

Κατάλογος

Οι Βασικές Αρχές των Αντιστάσεων Ασφάλειας

Τι Είναι μια Αντίσταση Ασφάλειας;

Μια αντίσταση ασφάλειας, γνωστή και ως διασπώμενη αντίσταση, είναι ένα ειδικό εξάρτημα που συνδυάζει τις λειτουργίες μιας αντίστασης και μιας ασφάλειας σε μία συσκευή. Κατά τη διάρκεια της κανονικής λειτουργίας, περιορίζει το ρεύμα και δημιουργεί την απαιτούμενη πτώση τάσης ακριβώς όπως μια τυπική αντίσταση. Αν παρουσιαστεί μια ανώμαλη κατάσταση ρεύματος, μπορεί να αποσυνδέσει το κύκλωμα για να προστατεύσει άλλα εξαρτήματα από ζημιά.

Πολλά ηλεκτρονικά κυκλώματα απαιτούν περιορισμό ρεύματος για να διατηρούν τα εξαρτήματα σε ασφαλή ηλεκτρικά όρια. Ενώ μια τυπική αντίσταση μπορεί να ελέγξει τη ροή ρεύματος, συχνά απαιτείται πρόσθετη προστασία για να αποτραπεί η ζημιά που προκύπτει από βραχυκυκλώματα, υπερφορτώσεις ή αποτυχίες εξαρτημάτων. Μια αντίσταση ασφάλειας καλύπτει και τις δύο απαιτήσεις συνδυάζοντας τον έλεγχο ρεύματος και την προστασία κυκλώματος σε ένα συμπαγές εξάρτημα.

Αυτός ο σχεδιασμός διπλής χρήσης μειώνει τον αριθμό των εξαρτημάτων, απλοποιεί τις διατάξεις κυκλώματος, εξοικονομεί χώρο στο PCB και μπορεί να μειώσει το κόστος παραγωγής. Ως αποτέλεσμα, οι αντιστάσεις ασφάλειας χρησιμοποιούνται ευρέως σε τροφοδοσίες, φορτιστές μπαταρίας, οικιακές συσκευές, αυτοκινητιστικά ηλεκτρονικά και συστήματα βιομηχανικού ελέγχου.

Διπλή Λειτουργία: Περιορισμός Ρεύματος και Προστασία Κυκλώματος

Το κύριο πλεονέκτημα μιας αντίστασης ασφάλειας είναι η ικανότητά της να εκτελεί δύο λειτουργίες ταυτόχρονα. Κατά τη διάρκεια της κανονικής λειτουργίας, συμπεριφέρεται όπως μια αντίσταση ελέγχοντας τη ροή του ρεύματος και υποστηρίζοντας τη σωστή λειτουργία του κυκλώματος. Σε συνθήκες σφάλματος, λειτουργεί ως προστατευτική συσκευή που αποσυνδέει το κύκλωμα όταν παρατηρείται υπερβολικό ρεύμα.

Όταν ένα βραχυκύκλωμα, αποτυχημένος ημιαγωγός, κατεστραμμένο καλώδιο ή άλλη ανώμαλη κατάσταση προκαλεί αύξηση του ρεύματος πέρα από τα ασφαλή όρια, η αντίσταση ασφάλειας έχει σχεδιαστεί για να αντιδράσει με ελεγχόμενο τρόπο. Το εσωτερικό στοιχείο αντίστασης περιέχει ένα προσεκτικά σχεδιασμένο τμήμα που λειτουργεί ως το σημείο ασφάλισης. Μόλις η θερμοκρασία φτάσει στο καθορισμένο κατώφλι, αυτό το τμήμα ανοίγει και διακόπτει μόνιμα τη ροή του ρεύματος.

Αυτή η συμπεριφορά ασφαλούς απελευθέρωσης αποτρέπει την υπερβολική ρεύματος σφάλματος από το να φτάσει σε ευαίσθητα εξαρτήματα όπως ημιαγωγοί, μετασχηματιστές, πυκνωτές και ίχνη PCB. Σε αντίθεση με τις τυπικές αντιστάσεις, οι οποίες μπορεί να υπερθερμανθούν ή να αποτύχουν απρόβλεπτα κατά τη διάρκεια σοβαρών υπερφορτώσεων, οι αντιστάσεις ασφάλειας έχουν σχεδιαστεί ειδικά για να αποσυνδέουν το κύκλωμα με ασφάλεια και σταθερά.

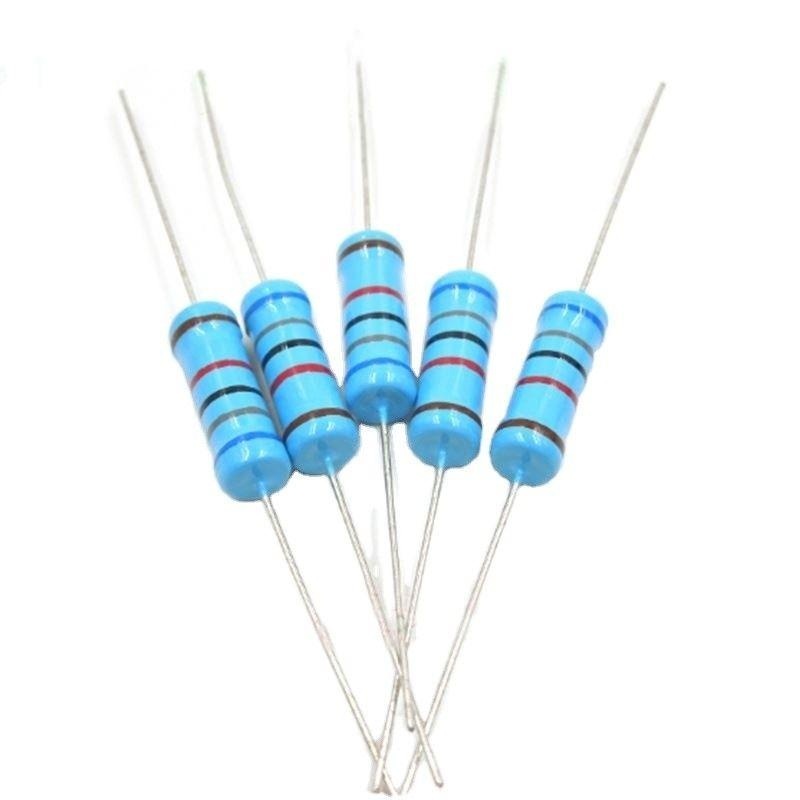

Κατασκευή και Βασικά Χαρακτηριστικά

Οι αντιστάσεις ασφάλειας είναι σχεδιασμένες να αντέχουν σε συνεχή λειτουργία παρέχοντας αξιόπιστη προστασία κατά τη διάρκεια συνθηκών σφάλματος. Για να επιτευχθεί αυτή η ισορροπία, οι κατασκευαστές χρησιμοποιούν εξειδικευμένα υλικά και τεχνικές κατασκευής που υποστηρίζουν τόσο την ηλεκτρική απόδοση όσο και την ασφάλεια.

Ένα από τα πιο αναγνωρίσιμα χαρακτηριστικά είναι το κεραμικό σώμα. Τα κεραμικά υλικά παρέχουν εξαιρετική ηλεκτρική μόνωση και μπορούν να αντέξουν πολύ υψηλότερες θερμοκρασίες από πολλά υλικά με βάση το πλαστικό. Κατά τη διάρκεια κανονικής λειτουργίας, το κεραμικό σώμα βοηθά στη διάχυση της θερμότητας που παράγεται από το αντιστάτη. Κατά τις συνθήκες βλάβης, βοηθά στην συγκράτηση της θερμότητας, των σπινθήρων, των υπολειμμάτων και των αερίων που μπορεί να παραχθούν όταν το εξάρτημα ανοιχτεί.

Η φυσική ταυτοποίηση είναι άλλο ένα σημαντικό χαρακτηριστικό. Οι αντιστάτες ασφάλειας περιλαμβάνουν συχνά μοναδικά σημάδια, εκτυπωμένες ετικέτες ή χρωματικές λωρίδες που τους διακρίνουν από τους συνηθισμένους αντιστάτες. Αυτή η διάκριση είναι ιδιαίτερα σημαντική κατά τη διάρκεια της συντήρησης και επιδιόρθωσης, καθώς η αντικατάσταση ενός αντιστάτη ασφάλειας με έναν τυπικό αντιστάτη αφαιρεί τον προοριζόμενο μηχανισμό προστασίας του κυκλώματος.

Διάφορες μέθοδοι κατασκευής είναι διαθέσιμες ανάλογα με τις απαιτήσεις της εφαρμογής. Οι πιο συνηθισμένοι σχεδιασμοί είναι οι αντιστάτες ασφάλειας τύπου με περιεστραμμένο σύρμα και οι αντιστάτες ασφάλειας τύπου μεταλλικής ταινίας.

Οι αντιστάτες ασφάλειας τύπου με περιεστραμμένο σύρμα χρησιμοποιούν ένα προσεκτικά επιλεγμένο αγωγό αντιστάτη που είναι περιεστραμμένος γύρω από έναν κεραμικό πυρήνα. Αυτές οι συσκευές συνήθως παρέχουν μεγαλύτερη ικανότητα διαχείρισης ισχύος και προβλέψιμα χαρακτηριστικά ασφάλισης, γεγονός που τις καθιστά κατάλληλες για τροφοδοσίες, ελέγχους κινητήρων και άλλες εφαρμογές υψηλής ισχύος.

Οι αντιστάτες ασφάλειας τύπου μεταλλικής ταινίας χρησιμοποιούν μια λεπτή αγώγιμη ταινία που κατατίθεται σε ένα μονωτικό υπόστρωμα. Είναι γενικά μικρότεροι, προσφέρουν σταθερή ηλεκτρική απόδοση και χρησιμοποιούνται συνήθως σε συμπαγείς ηλεκτρονικές συσκευές όπου ο χώρος της πλακέτας είναι περιορισμένος.

Ανεξάρτητα από τον τύπο κατασκευής, όλοι οι αντιστάτες ασφάλειας έχουν τον ίδιο στόχο: να παρέχουν σταθερή αντίσταση κατά τη διάρκεια της κανονικής λειτουργίας, ενώ αποσυνδέουν με ασφάλεια το κύκλωμα όταν η υπερβολική ρεύμα δημιουργεί συνθήκες βλάβης.

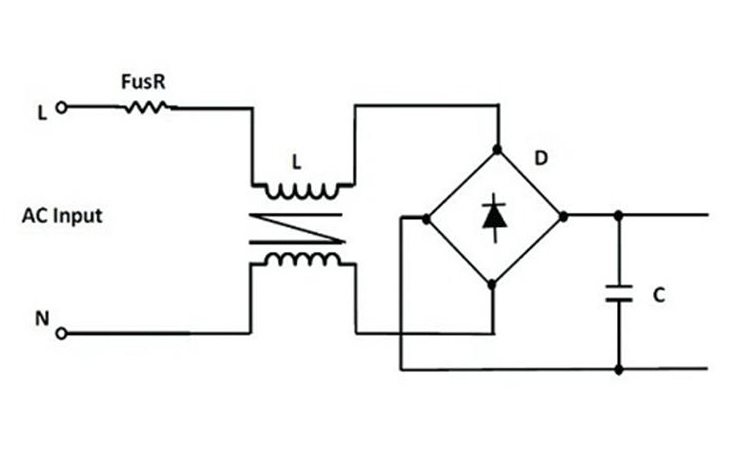

Πώς Λειτουργεί Ένας Αντιστάτης Ασφάλειας;

Λειτουργία Υπό Κανονικές Συνθήκες

Σε κανονικές συνθήκες λειτουργίας, ένας αντιστάτης ασφάλειας λειτουργεί όπως ένας τυπικός αντιστάτης. Όταν εφαρμόζεται ενέργεια, το ηλεκτρικό ρεύμα ρέει μέσω του αντιστατικού στοιχείου, και η τιμή της αντίστασης ελέγχει την ποσότητα του ρεύματος που περνά μέσα από το κύκλωμα. Αυτή η αντίσταση δημιουργεί επίσης την απαιτούμενη πτώση τάσης που χρειάζεται για σωστή λειτουργία του κυκλώματος.

Καθώς το ρεύμα ρέει μέσω του εξαρτήματος, ένα μέρος της ηλεκτρικής ενέργειας μετατρέπεται σε θερμότητα. Αυτή η θερμική επίδραση είναι ένα κανονικό χαρακτηριστικό της λειτουργίας του αντιστάτη. Εφόσον το ρεύμα παραμένει εντός των ονομαστικών ορίων του εξαρτήματος, η παραγόμενη θερμότητα παραμένει κάτω από την επιτρεπόμενη ονομαστική ισχύ. Η θερμότητα διαχέεται μέσω του αντιστατικού στοιχείου, μεταφέρεται στο κεραμικό σώμα και απελευθερώνεται σταδιακά στο γύρω περιβάλλον.

Σε τροφοδοσίες, φορτιστές μπαταριών, κυκλώματα ελέγχου και πολλά άλλα ηλεκτρονικά συστήματα, αυτή η διαδικασία συμβαίνει συνεχώς κατά τη διάρκεια της λειτουργίας του εξοπλισμού. Ο αντιστάτης ασφάλειας παραμένει ηλεκτρικά σταθερός και βοηθά στη διατήρηση συνεπούς απόδοσης του κυκλώματος.

Η μακροχρόνια αξιοπιστία εξαρτάται επίσης από τη σταθερότητα της αντίστασης. Ένας σωστά επιλεγμένος αντιστάτης ασφάλειας υφίσταται μόνο μικρές αλλαγές στην αντίσταση όταν εκτίθεται σε κανονικές μεταβολές θερμοκρασίας. Η διατήρηση μιας σταθερής τιμής αντίστασης βοηθά στη διατήρηση ακριβούς ελέγχου ρεύματος, σωστών επιπέδων τάσης και αξιόπιστης απόδοσης προστασίας.

Πώς Αντιδρά ο Μηχανισμός Ασφάλισης σε Υπερρεύμα

Η προστατευτική λειτουργία ενός αντιστάτη ασφάλειας γίνεται ενεργή όταν ρέει υπερβολικό ρεύμα μέσω του κυκλώματος. Συχνές αιτίες περιλαμβάνουν βραχυκυκλώματα, υπερφορτωμένα κυκλώματα, αποτυχημένους ημιαγωγούς, κατεστραμμένα καλώδια ή ανώμαλες συνθήκες τάσης.

Καθώς το ρεύμα αυξάνεται πέρα από το κανονικό εύρος λειτουργίας, το αντιστατικό στοιχείο αρχίζει να παράγει θερμότητα με πολύ γρηγορότερο ρυθμό. Αυτό συμβαίνει διότι η παραγωγή θερμότητας ακολουθεί τη σχέση I²R, σημαίνοντας ότι ακόμα και μια σχετικά μικρή αύξηση του ρεύματος μπορεί να παράγει μια πολύ μεγαλύτερη αύξηση της θερμοκρασίας.

Αρχικά, το εξάρτημα απορροφά και διαχέει τη επιπλέον θερμότητα μέσω του σώματός του. Εάν η κατάσταση υπερφόρτωσης συνεχιστεί, η παραγόμενη θερμότητα τελικά υπερβαίνει την ποσότητα που μπορεί να απελευθερωθεί με ασφάλεια. Η εσωτερική θερμοκρασία αυξάνεται γρήγορα.

Μόλις η θερμοκρασία φτάσει το καθορισμένο όριο ασφάλισης του εξαρτήματος, μια συγκεκριμένη ενότητα του αντιστατικού στοιχείου αρχίζει να καταστρέφεται. Ανάλογα με την κατασκευή, το στοιχείο μπορεί να λιώσει, να χωριστεί, να εξατμιστεί ή να καεί σε μια καθορισμένη τοποθεσία. Αυτό δημιουργεί μια μόνιμη διακοπή στην ηλεκτρική διαδρομή.

Αφού το στοιχείο ανοιχτεί, το ρεύμα δεν μπορεί πλέον να ρέει μέσω του κυκλώματος. Αυτή η διακοπή αποτρέπει το ρεύμα βλάβης από το να φτάσει στα εξαρτήματα κατάντη και βοηθά στην προστασία ολοκληρωμένων κυκλωμάτων, τρανζίστορ, μετασχηματιστών, πυκνωτών και ιχνών πλακετών κυκλώματος από υπερβολικό ηλεκτρικό και θερμικό στρες.

Η κεραμική θήκη συμβάλλει επίσης στην ασφάλεια κατά αυτή τη διαδικασία. Καθώς το στοιχείο ανοίγει, μπορεί να παραχθούν μικρές σκόνες, αέρια, θερμότητα ή σπινθήρες. Η κεραμική θήκη βοηθά στη συγκράτηση αυτών των παραπροϊόντων και μειώνει τον κίνδυνο ζημίας σε κοντινά εξαρτήματα.

Το τρέχον επίπεδο που απαιτείται για την ενεργοποίηση της δράσης του ασφαλείου εξαρτάται από παράγοντες όπως το ανθεκτικό υλικό, το πάχος καλωδίου ή μεμβράνης, την τιμή αντίστασης, τον θερμικό σχεδιασμό, το μέγεθος του στοιχείου και τη συνολική κατασκευή. Αυτά τα χαρακτηριστικά ελέγχονται προσεκτικά για να εξασφαλιστεί προβλέψιμη προστασία ενώ διατηρείται η σταθερή λειτουργία κατά τη διάρκεια κανονικής χρήσης.

Ασφάλεια Αντιστάτη vs. Αντιστάτης vs. Ασφάλεια

Ένας αντιστάτης ασφαλείας, ένας κανονικός αντιστάτης και μία ασφάλεια μπορεί να φαίνονται παρόμοιοι γιατί και οι τρεις είναι τοποθετημένοι σε σειρά με ένα κύκλωμα και επηρεάζουν τη ροή του ρεύματος. Ωστόσο, ο καθένας εξυπηρετεί διαφορετικό σκοπό και αντιδρά διαφορετικά υπό συνθήκες βλάβης.

Ένας κανονικός αντιστάτης έχει σχεδιαστεί κυρίως για περιορισμό ρεύματος, πτώση τάσης, διαίρεση τάσης και απώλεια ενέργειας. Δεν παρέχει ειδική προστασία από υπερρεύματα. Εάν ρέει υπερβολικό ρεύμα μέσω ενός κανονικού αντιστάτη, μπορεί να υπερθερμανθεί, να αλλάξει τιμή, να ραγίσει, να αποχρωματιστεί ή να αποτύχει απρόβλεπτα.

Μια ασφάλεια είναι σχεδιασμένη ειδικά για την προστασία κυκλωμάτων. Σε κανονικές συνθήκες, εισάγει πολύ μικρή αντίσταση και επιτρέπει τη ροή του ρεύματος ελεύθερα. Όταν το ρεύμα υπερβαίνει την τιμή της ασφάλειας για μια επαρκή χρονική περίοδο, το στοιχείο της ασφάλειας λιώνει και δημιουργεί ένα ανοιχτό κύκλωμα, σταματώντας τη ροή του ρεύματος.

Ένας αντιστάτης ασφαλείας συνδυάζει και τις δύο λειτουργίες. Κατά τη διάρκεια κανονικής λειτουργίας, λειτουργεί ως αντιστάτης ελέγχοντας το ρεύμα και παράγοντας μια ελεγχόμενη πτώση τάσης. Σε συνθήκες βλάβης, ανοίγει το κύκλωμα με ελεγχόμενο τρόπο όταν το υπερβολικό ρεύμα προκαλεί την εσωτερική μονάδα να φτάσει στη σχεδιασμένη θερμοκρασία της ασφάλειας.

Η χρήση λανθασμένου στοιχείου μπορεί να επηρεάσει τόσο την απόδοση όσο και την ασφάλεια. Η αντικατάσταση ενός αντιστάτη ασφαλείας με έναν κανονικό αντιστάτη αφαιρεί τη λειτουργία προστασίας που προορίζεται. Η αντικατάσταση ενός αντιστάτη με μια ασφάλεια αφαιρεί την αντίσταση που απαιτείται για την κατάλληλη λειτουργία του κυκλώματος. Κάθε στοιχείο θα πρέπει να επιλέγεται σύμφωνα με το συγκεκριμένο ρόλο του μέσα στο κύκλωμα.

Πίνακας Σύγκρισης Χαρακτηριστικών

Χαρακτηριστικό	Αντιστάτης Ασφαλείας	Κανονικός Αντίσταση	Κανονική Ασφάλεια
Πρωταρχική Λειτουργία	Περιορίζει το ρεύμα και παρέχει προστασία από υπερρεύματα	Περιορίζει το ρεύμα και μειώνει την τάση	Παρέχει προστασία από υπερρεύματα μόνο
Συμπεριφορά Υπό Υπερρεύμα	Ανοίγει το κύκλωμα (ασφαλίζει) με ελεγχόμενο τρόπο	Μπορεί να υπερθερμανθεί και να αποτύχει απρόβλεπτα	Λιώνει και ανοίγει το κύκλωμα
Τιμή Αντίστασης	Συγκεκριμένη λειτουργική αντίσταση (π.χ. 10Ω)	Ευρύ φάσμα ακριβών τιμών	Πολύ χαμηλή, σχεδόν μηδενική αντίσταση
Περιορισμός Ρεύματος Εκκίνησης	Ναι, λόγω εγγενών αντιστάσεων	Ναι, πρωταρχική λειτουργία	Όχι, απαιτεί ξεχωριστό στοιχείο
Επαναφορά/Αντικατάσταση	Πρέπει να αντικατασταθεί μετά την ασφάλιση	Πρέπει να αντικατασταθεί αν αποτύχει	Πρέπει να αντικατασταθεί μετά την έκρηξη
Οικονομική Αποτελεσματικότητα	Μέτρια, συνδυάζει δύο λειτουργίες	Χαμηλή, μοναδική λειτουργία	Χαμηλή, μοναδική λειτουργία
Απαιτήσεις Χώρου	Συμπαγής, μοναδικό στοιχείο	Ελάχιστη, μοναδικό στοιχείο	Ελάχιστη, μοναδικό στοιχείο

Πότε Πρέπει να Χρησιμοποιηθεί Ένας Αντιστάτης Ασφαλείας;

Ένας αντιστάτης ασφαλείας είναι συχνά η προτιμώμενη λύση όταν ένα κύκλωμα απαιτεί τόσο περιορισμό ρεύματος όσο και προστασία από βλάβες διατηρώντας έναν συμπαγή σχεδιασμό. Ο συνδυασμός αυτών των λειτουργιών σε ένα μοναδικό στοιχείο μειώνει τον αριθμό των εξαρτημάτων στο PCB και απλοποιεί τη διάταξη του κυκλώματος.

Αυτό το πλεονέκτημα είναι ιδιαίτερα πολύτιμο σε συμπαγή ηλεκτρονικά προϊόντα όπου ο χώρος της κάρτας είναι περιορισμένος. Αντί να εγκατασταθούν τόσο ένας αντιστάτης όσο και μια ασφάλεια, ένας μοναδικός αντιστάτης ασφαλείας μπορεί να εκτελέσει και τις δύο λειτουργίες. Λιγότερα εξαρτήματα σημαίνουν επίσης λιγότερες συγκολλήσεις, απλούστερες διαδικασίες συναρμολόγησης και ενδεχομένως χαμηλότερο κόστος κατασκευής.

Οι αντιστάτες ασφαλείας χρησιμοποιούνται συνήθως σε τροφοδοτικά εναλλασσόμενου ρεύματος, φορτιστές μπαταριών, καταναλωτικά ηλεκτρονικά, οικιακές συσκευές, οδηγοί LED και κυκλώματα ελέγχου. Κατά την εκκίνηση, αυτά τα συστήματα μπορεί να αντιμετωπίσουν προσωρινές αύξουσες ρεύματα που προκαλούνται από τη φόρτιση του πυκνωτή ή την ενεργοποίηση εσωτερικού φορτίου. Ένας αντιστάτης ασφαλείας βοηθάει στον περιορισμό αυτών των ρευμάτων ενώ παραμένει έτοιμος να αποσυνδέσει το κύκλωμα εάν προκύψει σοβαρή βλάβη.

Σε εξοπλισμό που λειτουργεί με μπαταρίες και σε συστήματα φόρτισης, οι αντιστάτες ασφαλείας βοηθούν στην προστασία από βραχυκύκλωμα, κατεστραμμένα στοιχεία και ανώμαλες συνθήκες λειτουργίας. Σε οικιακές συσκευές, βοηθούν στην προστασία των ελεγκτικών πλακετών και των κυκλωμάτων ισχύος από υπερβολικό ρεύμα που προκαλείται από εσωτερικές βλάβες.

Ωστόσο, ένας αντιστάτης ασφαλείας δεν θα πρέπει πάντα να θεωρείται άμεση αντικατάσταση μιας ειδικής ασφάλειας. Ορισμένες εφαρμογές πρέπει να συμμορφώνονται με συγκεκριμένα πρότυπα ασφαλείας, πιστοποιήσεις ή κανονιστικές απαιτήσεις που απαιτούν πιστοποιημένες ασφάλειες ως την κύρια συσκευή προστασίας.

Ο εξοπλισμός υψηλής ισχύος, οι βιομηχανικές μηχανές, η ιατρική ηλεκτρονική και άλλα συστήματα κρίσιμης ασφάλειας συχνά χρησιμοποιούν ειδικές ασφάλειες σε συνδυασμό με αντιστάτες και άλλες συσκευές προστασίας. Αυτή η στρωματοποιημένη προσέγγιση παρέχει επιπλέον προστασία και υποστηρίζει τη συμμόρφωση με αναγνωρισμένα πρότυπα ασφαλείας.

Η τελική επιλογή εξαρτάται από τις ηλεκτρικές απαιτήσεις, τον διαθέσιμο χώρο στην πλακέτα, τις κανονιστικές απαιτήσεις ασφαλείας και τη συνολική στρατηγική προστασίας του προϊόντος.

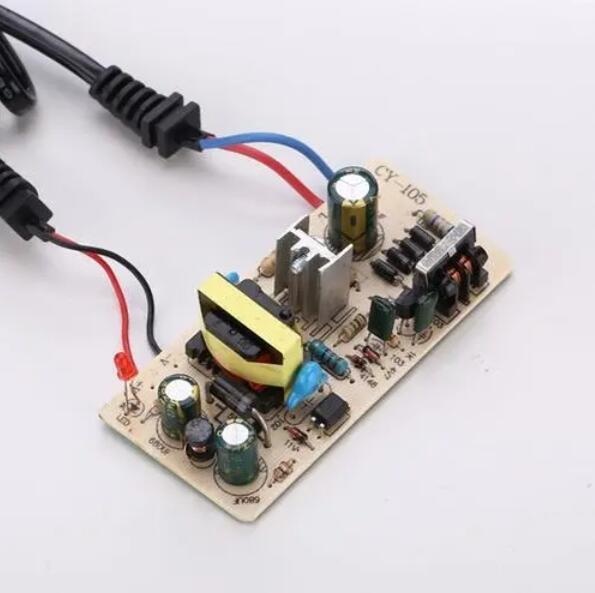

Κοινές εφαρμογές των αντιστάσεων ασφάλειας

Οι αντιστάσεις ασφάλειας χρησιμοποιούνται ευρέως διότι παρέχουν τόσο περιορισμό ρεύματος όσο και προστασία από υπερρεύματα σε ένα μόνο εξάρτημα. Αυτή η διπλή δυνατότητα μειώνει τον αριθμό των εξαρτημάτων, διατηρεί τον χώρο PCB και απλοποιεί το σχεδιασμό κυκλώματος.

Πολλά ηλεκτρονικά συστήματα αντιμετωπίζουν προσωρινές κορυφώσεις εκκίνησης, υπερφορτώσεις, βραχυκυκλώματα ή αποτυχίες εξαρτημάτων κατά τη λειτουργία. Σε αυτές τις περιπτώσεις, μια αντίσταση ασφάλειας ελέγχει το ρεύμα κατά τη διάρκεια της κανονικής λειτουργίας και αποσυνδέει το κύκλωμα όταν αναπτύσσεται υπερβολικό ρεύμα.

Λόγω αυτών των ωφελειών, οι αντιστάσεις ασφάλειας βρίσκονται συνήθως σε καταναλωτικά ηλεκτρονικά, οικιακές συσκευές, αυτοκινητιστικά συστήματα, βιομηχανικό εξοπλισμό και εφαρμογές μετατροπής ενέργειας.

Καταναλωτικά Ηλεκτρονικά, Οικιακές Συσκευές και Αυτοκινητιστικά Συστήματα

Μία από τις πιο κοινές εφαρμογές για τις αντιστάσεις ασφάλειας είναι στο στάδιο εισόδου των τροφοδοσιών. Όταν η τροφοδοσία εφαρμόζεται για πρώτη φορά, οι μεγάλες πυκνωτικές φίλτρων αρχίζουν να φορτίζονται αμέσως και μπορούν να δημιουργήσουν σημαντικά ρεύματα εκκίνησης. Μια αντίσταση ασφάλειας βοηθάει στον περιορισμό αυτών των ρευμάτων εκκίνησης και μειώνει την πίεση στους θετικούς μετασχηματιστές, τις συσκευές εναλλαγής, τους πυκνωτές και άλλα εξαρτήματα. Εάν αργότερα παρουσιαστεί μια βλάβη, η αντίσταση ασφάλειας μπορεί να αποσυνδέσει το κύκλωμα πριν προκληθεί εκτενής ζημιά.

Οι φορτιστές μπαταριών επωφελούνται επίσης από την προστασία της αντίστασης ασφάλειας. Κατά την εκκίνηση, εμφανίζονται προσωρινές κορυφώσεις ρεύματος καθώς οι πυκνωτές φορτίζονται και οι κυκλώματα διαχείρισης μπαταρίας ενεργοποιούνται. Οι αντιστάσεις ασφάλειας βοηθούν στον έλεγχο αυτών των κορυφώσεων και παρέχουν προστασία από βραχυκυκλώματα, αποτυχίες εξαρτημάτων και λανθασμένες συνδέσεις μπαταρίας.

Πολλές οικιακές συσκευές χρησιμοποιούν αντιστάσεις ασφάλειας για να προστατεύσουν τις ηλεκτρονικές πλακέτες ελέγχου και τα κυκλώματα τροφοδοσίας. Προϊόντα όπως φούρνοι μικροκυμάτων, πλυντήρια ρούχων, πλυντήρια πιάτων, κλιματιστικά και συσκευές επαγωγής περιέχουν ηλεκτρονικά συστήματα που μπορεί να εκτεθούν σε ανατροπές ρεύματος, υπερφορτωμένα εξαρτήματα και εσωτερικές ηλεκτρικές βλάβες. Οι αντιστάσεις ασφάλειας παρέχουν μια επιπλέον στρώση προστασίας, καταλαμβάνοντας ταυτόχρονα ελάχιστο χώρο στο PCB.

Η αυτοκινητιστική ηλεκτρονική αντιπροσωπεύει μια άλλη σημαντική περιοχή εφαρμογής. Τα ηλεκτρονικά συστήματα οχημάτων αντιμετωπίζουν διακυμάνσεις τάσης, παροδικά εναλλασσόμενα ρεύματα, ηλεκτρικό θόρυβο, δονήσεις και ευρείες διακυμάνσεις θερμοκρασίας. Οι αντιστάσεις ασφάλειας χρησιμοποιούνται συνήθως σε μονάδες ελέγχου, κυκλώματα οδήγησης κινητήρων, συστήματα φωτισμού, μονάδες επικοινωνίας και πίνακες οργάνων για να προστατεύσουν ευαίσθητα ηλεκτρονικά εξαρτήματα από αυτές τις απαιτητικές συνθήκες.

Βιομηχανικός Εξοπλισμός και Συστήματα Μετατροπής Ενέργειας

Ο βιομηχανικός εξοπλισμός συχνά λειτουργεί συνεχώς υπό απαιτητικές περιβαλλοντικές συνθήκες. Η θερμότητα, οι δονήσεις, η σκόνη, ο ηλεκτρικός θόρυβος και οι απροσδόκητες βλάβες μπορούν να ασκήσουν σημαντική πίεση στα ηλεκτρονικά κυκλώματα. Συνεπώς, η αξιόπιστη προστασία είναι απαραίτητη.

Οι αντιστάσεις ασφάλειας χρησιμοποιούνται συχνά σε οδήγηση κινητήρων, βιομηχανικούς πίνακες ελέγχου, συστήματα αυτοματισμού, προγραμματιζόμενους ελεγκτές, ηλεκτρικά εργαλεία και εξοπλισμό κατασκευής. Σε αυτές τις εφαρμογές, βοηθούν στην προστασία τόσο των κυκλωμάτων τροφοδοσίας όσο και της ηλεκτρονικής ελέγχου από υπερφορτώσεις και βραχυκυκλώματα.

Ο εξοπλισμός μετατροπής ενέργειας είναι μια άλλη σημαντική περιοχή εφαρμογής. Οι διορθωτές, οι μετατροπείς, οι αντιστροφέας και οι τροφοδοσίες εναλλαγής συχνά καταναλώνουν μεγάλα ρεύματα εκκίνησης όταν ενεργοποιούνται για πρώτη φορά. Οι αντιστάσεις ασφάλειας βοηθούν στον περιορισμό αυτών των προσωρινών κορυφώσεων και στη μείωση της πίεσης στις ημιαγωγούς συσκευές, στους μετασχηματιστές, στους πηνίους και στους πυκνωτές.

Εάν αναπτυχθεί μια σοβαρή βλάβη στο στάδιο μετατροπής ενέργειας, η αντίσταση ασφάλειας μπορεί να διακόψει το υπερβολικό ρεύμα πριν προκαλέσει ζημιά σε κρίσιμες συσκευές ή διαδρομές PCB. Αυτή η προστασία βελτιώνει την αξιοπιστία του εξοπλισμού και μπορεί να μειώσει το κόστος συντήρησης και επισκευών.

Οι αντιστάσεις ασφάλειας χρησιμοποιούνται επίσης σε συστήματα διαχείρισης ενέργειας και διανομής ενέργειας όπου απαιτούνται συμπαγείς λύσεις προστασίας. Η ικανότητά τους να συνδυάζουν περιορισμό ρεύματος και προστασία από βλάβες σε ένα μόνο εξάρτημα τις καθιστά ιδιαίτερα χρήσιμες σε σχεδίασεις που περιορίζονται σε χώρο.

Κατά την επιλογή μιας αντίστασης ασφάλειας για αυτές τις εφαρμογές, σημαντικές παραμέτρους περιλαμβάνουν την τιμή αντίστασης, την ισχύ, το ρεύμα ασφάλισης, το χρόνο ασφάλισης, την τιμή τάσης, το εύρος θερμοκρασίας λειτουργίας και τον τύπο πακέτου. Η προσεκτική ανασκόπηση των προδιαγραφών των κατασκευαστών βοηθά στην εξασφάλιση αξιόπιστης απόδοσης και αποτελεσματικής προστασίας.

Πώς να επιλέξετε τη σωστή αντίσταση ασφάλειας

Η επιλογή ενός αντιστάτη ασφάλισης περιλαμβάνει περισσότερα από την επιλογή μιας τιμής αντίστασης. Το στοιχείο πρέπει να παραμένει σταθερό κατά τη διάρκεια κανονικής λειτουργίας, παρέχοντας αξιόπιστη προστασία όταν προκύπτει κάποιο σφάλμα. Ένας αντιστάτης ασφάλισης με ανεπαρκή βαθμολογία μπορεί να ανοίξει κατά τις κανονικές συνθήκες λειτουργίας, ενώ ένα υπερμεγέθες στοιχείο μπορεί να μην προσφέρει επαρκή προστασία όταν αναπτύσσεται υπερβολικό ρεύμα.

Η διαδικασία επιλογής ξεκινά με την αξιολόγηση των συνθηκών λειτουργίας του κυκλώματος. Σημαντικοί παράγοντες περιλαμβάνουν το κανονικό ρεύμα λειτουργίας, το ρεύμα εκκίνησης, την τάση τροφοδοσίας, τη θερμοκρασία του περιβάλλοντος και τις πιθανές συνθήκες σφάλματος. Αφού κατανοηθούν αυτές οι απαιτήσεις, οι προδιαγραφές του αντιστάτη ασφάλισης μπορούν να ταιριάξουν με την εφαρμογή.

Πολλές προδιαγραφές επηρεάζουν άμεσα τόσο την απόδοση όσο και την ικανότητα προστασίας. Οι πιο σημαντικές είναι η τιμή αντίστασης, η βαθμολογία ισχύος, το ρεύμα ασφάλισης, ο χρόνος ασφάλισης και η βαθμολογία τάσης.

Κύριες Παράμετροι Επιλογής

Τιμή Αντίστασης (Ω)

Η τιμή αντίστασης καθορίζει πόσο το αντιστάτης ασφάλισης περιορίζει το ρεύμα κατά τη διάρκεια κανονικής λειτουργίας. Καθώς το ρεύμα περνά μέσω του στοιχείου, η αντίσταση δημιουργεί μια πτώση τάσης που επηρεάζει τη συνολική απόδοση του κυκλώματος.

Μια υψηλότερη τιμή αντίστασης παρέχει ισχυρότερο περιορισμό ρεύματος αλλά αυξάνει την απώλεια τάσης και τη διάχυση ισχύος. Μια χαμηλότερη τιμή αντίστασης μειώνει την πτώση τάσης αλλά μπορεί να επιτρέψει υπερβολικό ρεύμα κατά την εκκίνηση ή σε ανώμαλες συνθήκες λειτουργίας.

Κατά την επιλογή μιας τιμής αντίστασης, το αναμενόμενο ρεύμα λειτουργίας και η επιτρεπόμενη πτώση τάσης πρέπει να αξιολογηθούν προσεκτικά. Υπερβολική αντίσταση μπορεί να μειώσει την τάση που διατίθεται στο φορτίο, ενώ ανεπαρκής αντίσταση μπορεί να αποδυναμώσει την απόδοση περιορισμού ρεύματος. Η επιλεγμένη τιμή θα πρέπει να υποστηρίζει τη κανονική λειτουργία του κυκλώματος ενώ συνεισφέρει στην συνολική στρατηγική προστασίας.

Βαθμολογία Ικανότητας (W)

Η βαθμολογία ισχύος καθορίζει πόση θερμότητα μπορεί να διαλύσει ασφαλώς ο αντιστάτης ασφάλισης κατά τη διάρκεια συνεχούς λειτουργίας. Δεδομένου ότι οι αντιστάτες μετατρέπουν την ηλεκτρική ενέργεια σε θερμότητα, υψηλότερα επίπεδα ρεύματος οδηγούν σε μεγαλύτερη διάχυση ισχύος.

Μια σωστή επιλογή απαιτεί τον υπολογισμό της αναμενόμενης ισχύος λειτουργίας και τη σύγκρισή της με την βαθμολογία του στοιχείου. Η συνεχής λειτουργία κοντά στην μέγιστη βαθμολογία μπορεί να αυξήσει τη θερμοκρασία εσωτερικά, να επιταχύνει τη γήρανση και να μειώσει την μακροπρόθεσμη αξιοπιστία.

Για καλύτερη αξιοπιστία, πολλές σχεδιάσεις περιλαμβάνουν ένα περιθώριο απομείωσης που επιτρέπει στον αντιστάτη ασφάλισης να λειτουργεί πολύ κάτω από τη μέγιστη ικανότητά του. Χαμηλότερες θερμοκρασίες λειτουργίας βοηθούν στη διατήρηση σταθερής ηλεκτρικής απόδοσης και παράταση της διάρκεια ζωής.

Ρεύμα Ασφάλισης

Το ρεύμα ασφάλισης είναι το επίπεδο του ρεύματος που προκαλεί το άνοιγμα του κυκλώματος από τον αντιστάτη ασφάλισης. Αυτή η προδιαγραφή καθορίζει πότε ενεργοποιείται η λειτουργία προστασίας.

Ένας σωστά επιλεγμένος αντιστάτης ασφάλισης πρέπει να αντέχει το κανονικό ρεύμα λειτουργίας και τα αναμενόμενα προσωρινά ρεύματα εκκίνησης ενώ ανοίγει προτού το υπερβολικό ρεύμα προκαλέσει ζημιά σε ημιαγωγούς, μετασχηματιστές, πυκνωτές, διαδρομές PCB ή άλλα στοιχεία.

Η διαδικασία επιλογής περιλαμβάνει συνήθως τη σύγκριση του κανονικού ρεύματος λειτουργίας, του ρεύματος εκκίνησης και του αναμενόμενου ρεύματος σφάλματος. Το ρεύμα ασφάλισης θα πρέπει να είναι αρκετά υψηλό για να αποφεύγει την άδικη αποσύνδεση, αλλά αρκετά χαμηλό για να παρέχει αποτελεσματική προστασία όταν προκύπτει κάποιο σφάλμα.

Χρόνος Ασφάλισης

Ο χρόνος ασφάλισης περιγράφει πόσο γρήγορα αντιδρά ο αντιστάτης ασφάλισης σε μια κατάσταση υπερφόρτωσης. Τboth το μέγεθος του ρεύματος και η διάρκεια υπερφόρτωσης επηρεάζουν το χρόνο απόκρισης.

Ορισμένες εφαρμογές απαιτούν άμεση διακοπή του ρεύματος σφάλματος. Σε αυτές τις περιπτώσεις, οι ταχυδυναμικοί αντιστάτες ασφαλείας παρέχουν γρήγορη προστασία από σοβαρές υπερφορτώσεις και βραχυκυκλώματα.

Άλλα συστήματα, όπως οι τροφοδοσίες, τα συστήματα κίνησης κινητήρων και τα κυκλώματα με μεγάλους πυκνωτές φίλτρου, βιώνουν προσωρινές εκκινήσεις. Σε αυτές τις εφαρμογές, ένας αντιστάτης ασφάλισης που μπορεί να αντέξει σε υπερφορτώσεις βραχείας διάρκειας μπορεί να είναι πιο κατάλληλος. Αυτό αποτρέπει την περιττή αποσύνδεση κατά την εκκίνηση ενώ διατηρεί την προστασία έναντι διαρκών σφαλμάτων.

Η κατάλληλη επιλογή εξαρτάται από τη συμπεριφορά εκκίνησης του κυκλώματος και τα χαρακτηριστικά σφάλματος.

Βαθμολογία Τάσης

Η βαθμολογία τάσης καθορίζει την μέγιστη τάση που μπορεί να αντέξει ασφαλώς ο αντιστάτης ασφάλισης αφού ανοίξει το εσωτερικό στοιχείο.

Όταν συμβαίνει η δράση της ασφάλισης, δημιουργείται ένα κενό μέσα στο αντιστατικό στοιχείο. Εάν η τάση σε αυτό το κενό είναι πολύ υψηλή, μπορεί να αναπτυχθεί ηλεκτρική αψίδα. Μια αψίδα μπορεί να επιτρέψει στο ρεύμα να συνεχίσει να ρέει ακόμη και όταν το στοιχείο έχει ανοίξει, μειώνοντας την αποτελεσματικότητα του μηχανισμού προστασίας.

Για να αποφευχθεί αυτό το πρόβλημα, η βαθμολογία τάσης θα πρέπει να υπερβαίνει την υψηλότερη τάση που αναμένεται στην εφαρμογή, συμπεριλαμβανομένων κανονικών λειτουργικών συνθηκών, προσωρινών γεγονότων και συνθηκών υπερφόρτωσης. Η διατήρηση ενός κατάλληλου περιθωρίου ασφαλείας βοηθά στην εξασφάλιση αξιόπιστης διακοπής του ρεύματος σφάλματος.

Περιβαλλοντικές και Αξιοπιστία Σκέψεις

Οι ηλεκτρικές προδιαγραφές είναι μόνο μέρος της διαδικασίας επιλογής. Οι περιβαλλοντικές συνθήκες επηρεάζουν επίσης την μακροχρόνια αξιοπιστία και την απόδοση προστασίας.

Η θερμοκρασία λειτουργίας είναι ένας από τους πιο σημαντικούς παράγοντες. Καθώς η περιβάλλουσα θερμοκρασία αυξάνεται, ο αντιστάτης ασφάλειας λειτουργεί πιο κοντά στο θερμικό του όριο και μπορεί να ανοίξει σε χαμηλότερη ροή από αυτήν που αναμενόταν. Πολύ χαμηλές θερμοκρασίες μπορούν να έχουν το αντίθετο αποτέλεσμα, αυξάνοντας τη ροή που απαιτείται για να ενεργοποιηθεί η ενέργεια της ασφάλειας.

Το περιβάλλον εγκατάστασης θα πρέπει επίσης να εξετάζεται προσεκτικά. Οι αυτοκινητιστικές, βιομηχανικές και εξωτερικές συσκευές μπορεί να εκτίθενται σε υγρασία, σκόνη, ρύπανση, δονήσεις, μηχανικά σοκ και επαναλαμβανόμενο κύκλο θερμοκρασίας. Με την πάροδο του χρόνου, αυτές οι συνθήκες μπορούν να επηρεάσουν τους κολλήσεις, τις προστατευτικές επενδύσεις και τη συνολική αξιοπιστία των εξαρτημάτων.

Οι κατασκευαστές αντιμετωπίζουν συχνά αυτές τις προκλήσεις μέσω εξειδικευμένων τεχνικών κατασκευής. Ορισμένοι αντιστάτες ασφάλειας χρησιμοποιούν προστατευτικές επενδύσεις για να αντέχουν στην υγρασία και τη ρύπανση, ενώ άλλοι ενσωματώνουν ενισχυμένες δομές ή σφραγισμένα πακέτα για βελτιωμένη αντοχή.

Η επιλογή ενός αντιστάτη ασφάλειας που ταιριάζει και στις ηλεκτρικές απαιτήσεις και στις περιβαλλοντικές συνθήκες βοηθά να διασφαλιστεί η αξιόπιστη λειτουργία καθ' όλη τη διάρκεια ζωής του προϊόντος, μειώνοντας παράλληλα τον κίνδυνο απρογραμμάτιστων βλαβών.

Πρότυπα Ασφαλείας και Αξιοπιστία

Οι αντιστάτες ασφάλειας συνδυάζουν τη περιοριστική ροή και την προστασία κυκλώματος μέσα σε ένα μόνο εξάρτημα. Επειδή εκτελούν και τις δύο λειτουργίες, χρησιμοποιούνται ευρέως σε τροφοδοσίες ρεύματος, καταναλωτική ηλεκτρονική, αυτοκίνητα και βιομηχανικό εξοπλισμό.

Ωστόσο, ένας αντιστάτης ασφάλειας δεν πρέπει πάντα να θεωρείται ως άμεση αντικατάσταση για μια ειδική ασφάλεια. Οι εφαρμογές υπόκειται σε κανονισμούς ασφάλειας ή απαιτήσεις πιστοποίησης συχνά απαιτούν συγκεκριμένες συσκευές προστασίας που πληρούν αναγνωρισμένα βιομηχανικά πρότυπα. Η ανασκόπηση των φύλλων δεδομένων, των πληροφοριών έγκρισης και των οδηγιών εφαρμογής βοηθά να διασφαλιστεί ότι το επιλεγμένο εξάρτημα ικανοποιεί τόσο τις απαιτήσεις απόδοσης όσο και συμμόρφωσης.

Η κατανόηση των προτύπων ασφαλείας και των παραμέτρων μακροχρόνιας αξιοπιστίας είναι απαραίτητη για την επίτευξη αξιόπιστης προστασίας κυκλώματος.

Πρότυπα και Απαιτήσεις Πιστοποίησης

Συσκευές ηλεκτρικής προστασίας συχνά απαιτείται να συμμορφώνονται με αναγνωρισμένα πρότυπα ασφαλείας πριν μπορέσουν να χρησιμοποιηθούν σε πιστοποιημένα προϊόντα. Οργανισμοί όπως η UL (Underwriters Laboratories) και η IEC (Διεθνής Επιτροπή Ηλεκτροτεχνικής) καθιερώνουν απαιτήσεις που καλύπτουν ικανότητα διακοπής βλαβών, απόδοση λειτουργίας, περιθώρια ασφαλείας και μακροχρόνια αξιοπιστία.

Μια παραδοσιακή ασφάλεια έχει σχεδιαστεί αποκλειστικά για την προστασία κυκλώματος και πρέπει να επιδεικνύει προβλέψιμη συμπεριφορά διακοπής βλάβης κατά τη διάρκεια των δοκιμών πιστοποίησης. Αυτές οι δοκιμές επαληθεύουν ότι η συσκευή μπορεί να διακόψει με ασφάλεια ρεύματα υπερφόρτωσης και βραχυκύκλωσης υπό καθορισμένες συνθήκες λειτουργίας.

Ένας αντιστάτης ασφάλειας εκτελεί μια παρόμοια λειτουργία προστασίας αλλά διαφέρει επειδή πρέπει επίσης να λειτουργεί ως αντιστάτης κατά τη διάρκεια της φυσιολογικής λειτουργίας του κυκλώματος. Αυτός ο σχεδιασμός διπλής χρήσης σημαίνει ότι οι απαιτήσεις πιστοποίησης μπορεί να διαφέρουν μεταξύ κατασκευαστών, οικογενειών προϊόντων και κατηγοριών εφαρμογών.

Όταν αξιολογείτε έναν αντιστάτη ασφάλειας, οι σημαντικές προδιαγραφές που πρέπει να εξεταστούν περιλαμβάνουν:

• Κατάσταση έγκρισης και πιστοποιήσεις

• Τάση ονομαστικής

• Ικανότητα ισχύος

• Ικανότητα διακοπής βλαβών

• Καταλληλότητα εφαρμογής

Σε πολλά συστήματα υψηλής αξιοπιστίας, ένας αντιστάτης ασφάλειας είναι μόνο ένα μέρος μιας ευρύτερης στρατηγικής προστασίας. Πολλές συσκευές προστασίας συχνά συνδυάζονται ώστε να βελτιωθεί η συνολική ασφάλεια του συστήματος.

Μια τυπική τροφοδοσία μπορεί να περιλαμβάνει:

• Έναν αντιστάτη ασφάλειας για περιορισμό ροής και προστασία από βλάβες

• Έναν NTC θερμίστορα για τον έλεγχο της ροής εκκίνησης

• Έναν MOV (Metal Oxide Varistor) για την εξάλειψη των υπερτάσεων

• Έναν διόδο TVS για προστασία από παροδικά volt

• Έναν διακόπτη ή πιστοποιημένη ασφάλεια για πρόσθετη προστασία από βλάβες

Αυτή η στρατηγική πολλαπλών επιπέδων μειώνει την εξάρτηση από ένα μόνο προστατευτικό εξάρτημα και βελτιώνει την ανοχή στις βλάβες. Χρησιμοποιείται ευρέως σε βιομηχανικό εξοπλισμό, ιατρικά ηλεκτρονικά, συστήματα τηλεπικοινωνιών, ηλεκτρονικά αυτοκινήτου και εξοπλισμό μετατροπής ενέργειας όπου οι απαιτήσεις ασφαλείας είναι πιο απαιτητικές.

Αξιοπιστία και Τρόποι Αποτυχίας

Ένας αντιστάτης ασφάλειας είναι σκόπιμα σχεδιασμένος να αποτυγχάνει με ελεγχόμενο τρόπο όταν ρεύμα υπερβολής ρέει μέσω του κυκλώματος. Κατά τη διάρκεια της κανονικής λειτουργίας, λειτουργεί ως αντιστάτης και διαχέει θερμότητα εντός των ονομαστικών ορίων του. Κατά τη διάρκεια μιας βλάβης, η αυξανόμενη ροή αυξάνει τη θερμοκρασία του αντιστατικού στοιχείου μέχρι να φτάσει στο σχεδιασμένο όριο τήξης του.

Σε αυτό το σημείο, το στοιχείο λιώνει ή χωρίζεται, δημιουργώντας ένα ανοιχτό κύκλωμα. Αυτή η συμπεριφορά αποτυχίας ανοιχτού κυκλώματος διακόπτει τη ροή ρεύματος και βοηθά να προστατευθούν τα ημιαγωγά, οι μετασχηματιστές, οι πυκνωτές, οι διαδρομές PCB και άλλα εξαρτήματα που βρίσκονται downstream από ζημιά.

Αν και αυτός ο προστατευτικός τρόπος αποτυχίας είναι σκόπιμος, οι αντιστάτες ασφαλειών μπορούν να εμφανίσουν σταδιακές αλλαγές κατά τη διάρκεια μακροχρόνιας λειτουργίας.

Ένα από τα πιο κοινά ζητήματα αξιοπιστίας είναι η απόκλιση αντίστασης. Η έκθεση σε θερμότητα, ηλεκτρική φόρτιση, περιβαλλοντικές συνθήκες και επαναλαμβανόμενα συμβάντα υπερφόρτωσης μπορούν να αλλάξουν αργά την τιμή της αντίστασης. Μικρές αλλαγές είναι γενικά αποδεκτές, αλλά η υπερβολική απόκλιση μπορεί να επηρεάσει τον έλεγχο του ρεύματος, τη μείωση τάσης και την συνολική απόδοση του κυκλώματος.

Ο θερμικός κύκλος είναι άλλο ένας σημαντικός παράγοντας. Κάθε κύκλος ενεργοποίησης και απενεργοποίησης προκαλεί διαστολή και συστολή μέσα στο εξάρτημα. Με την πάροδο του χρόνου, οι επαναλαμβανόμενες αλλαγές θερμοκρασίας μπορούν να επιβαρύνουν το αντιστατικό στοιχείο, τις εσωτερικές συνδέσεις και τις κολλήσεις.

Οι μηχανικές και περιβαλλοντικές συνθήκες μπορούν επίσης να επηρεάσουν την αξιοπιστία. Ο εξοπλισμός που λειτουργεί σε απαιτητικά περιβάλλοντα μπορεί να εκτίθεται σε:

• Συνεχή δόνηση

• Μηχανικό σοκ

• Σκόνη και ρύπανση

• Υγρασία και υγρασία

• Ευρείες παραλλαγές θερμοκρασίας

Αυτές οι συνθήκες μπορεί να συμβάλλουν σε ασταθείς ηλεκτρικές συνδέσεις, παροδικές αλλαγές στην αντίσταση και πρόωρη φθορά των εξαρτημάτων.

Για το λόγο αυτό, ο αξιόπιστος σχεδιασμός κυκλωμάτων περιλαμβάνει περισσότερα από την επιλογή της σωστής τιμής αντίστασης. Η μακροχρόνια απόδοση εξαρτάται επίσης από τη σωστή θερμική διαχείριση, την αποδυνάμωση ισχύος, την περιβαλλοντική προστασία και τις κατάλληλες πρακτικές εγκατάστασης.

Πολλά συστήματα υψηλής αξιοπιστίας ενσωματώνουν πρόσθετες συσκευές προστασίας παράλληλα με τον αντιστάτη ασφαλειών για να παρέχουν πολλαπλά επίπεδα προστασίας. Αυτή η προσέγγιση μειώνει τον κίνδυνο να μείνει το σύστημα απροστάτευτο λόγω αποτυχίας ενός μόνο εξαρτήματος και βοηθά στη διατήρηση ασφαλούς λειτουργίας υπό ανώμαλες συνθήκες.

Όταν επιλέγεται και εφαρμόζεται σωστά, ένας αντιστάτης ασφαλειών μπορεί να παρέχει πολλά χρόνια σταθερής λειτουργίας ενώ συνεχίζει να προσφέρει αξιόπιστη προστασία κατά των υπερφορτώσεων και των ρευμάτων βλάβης.

Δοκιμή και Ανίχνευση Σφαλμάτων Αντιστάσεων Ασφαλειών

Η δοκιμή ενός αντιστάτη ασφαλειών είναι ένα σημαντικό μέρος της διάγνωσης αποτυχιών τροφοδοσίας, κατεστραμμένων κυκλωμάτων ελέγχου ή εξοπλισμού που δεν λειτουργεί πλέον σωστά. Δεδομένου ότι ένας αντιστάτης ασφαλειών εκτελεί τόσο λειτουργία αντίστασης όσο και προστασίας, η δοκιμή βοηθά να προσδιοριστεί εάν το εξάρτημα συνεχίζει να λειτουργεί κανονικά ή έχει ανοίξει σε απάντηση σε συνθήκη βλάβης.

Σε πολλές περιπτώσεις, οι αντιστάτες ασφαλειών ελέγχονται μετά από συμπτώματα όπως ένα νεκρό κύκλωμα, μια αποτυχία ισχύος ή εξοπλισμό που σταματά ξαφνικά να λειτουργεί. Η πιο κοινή διαγνωστική μέθοδος είναι η μέτρηση της αντίστασης με ένα ψηφιακό πολυμέτρημα (DMM).

Πριν από την εκτέλεση οποιωνδήποτε μετρήσεων, ο εξοπλισμός θα πρέπει να αποσυνδεθεί εντελώς από όλες τις πηγές τροφοδοσίας. Οι συσκευές που τροφοδοτούνται από AC θα πρέπει να αποσυνδέονται, και οι μπαταρίες ή οι εξωτερικές τροφοδοσίες θα πρέπει να αφαιρούνται. Οι πυκνωτές μέσα στο κύκλωμα θα πρέπει επίσης να εκφορτίζονται, διότι η αποθηκευμένη ενέργεια μπορεί να επηρεάσει τις μετρήσεις και να δημιουργήσει κινδύνους ασφάλειας.

Η τήρηση αυτών των προφυλάξεων βοηθά να διασφαλιστούν ακριβή αποτελέσματα δοκιμών ενώ μειώνει τον κίνδυνο ζημιάς στον δοκιμαστικό εξοπλισμό και στο περιβάλλον κύκλωμα.

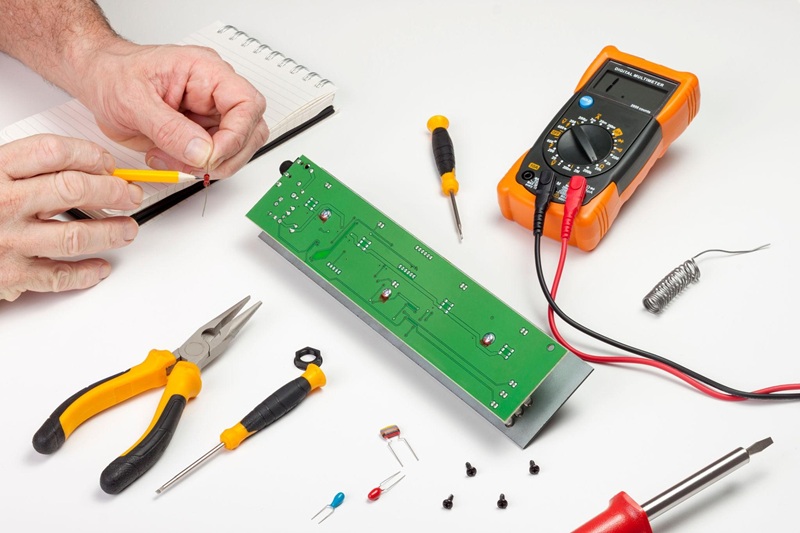

Δοκιμή Αντίστασης με Πολυμέτρημα

Ο απλούστερος τρόπος για να αξιολογήσετε έναν αντιστάτη ασφαλειών είναι να μετρήσετε την τιμή της αντίστασής του.

Ρυθμίστε το ψηφιακό πολυμέτρημα στην κατάλληλη κλίμακα αντίστασης και τοποθετήστε τους προβολείς στις τερματικές επαφές του αντιστάτη ασφαλειών. Αφού σταθεροποιηθεί η μέτρηση, συγκρίνετε την τιμή που μετρήθηκε με τη χαρακτηριστική αντίσταση και τις προδιαγραφές ανοχής του εξαρτήματος.

Για παράδειγμα, ένας αντιστάτης ασφαλειών με χαρακτηριστική τιμή 10 Ω ±5% θα πρέπει να μετράται εντός της αποδεκτής περιοχής ανοχής του. Μικρές παραλλαγές είναι φυσιολογικές και μπορεί να προέρχονται από την ακρίβεια μέτρησης, τις διαφορές θερμοκρασίας ή τις ανοχές των εξαρτημάτων.

Εάν η μετρημένη αντίσταση είναι σημαντικά υψηλότερη ή χαμηλότερη από την αναμενόμενη, ο αντιστάτης ασφαλειών μπορεί να έχει υποστεί υπερθέρμανση, γήρανση, ζημιά ή μερική αποτυχία. Τέτοιες αλλαγές μπορούν να επηρεάσουν τόσο τη λειτουργία του κυκλώματος όσο και την απόδοση προστασίας.

Ένας αντιστάτης ασφαλειών που έχει ανοίξει πλήρως κατά τη διάρκεια μιας συνθήκης βλάβης παράγει συνήθως μια πολύ διαφορετική μέτρηση. Το πολυμέτρημα μπορεί να δείξει OL, ανοιχτό κύκλωμα ή μια εξαιρετικά υψηλή τιμή αντίστασης. Αυτό υποδηλώνει ότι η εσωτερική διαδρομή ρεύματος έχει διακοπεί και το εξάρτημα έχει εκτελέσει τη λειτουργία προστασίας του.

Σε πολλές καταστάσεις επισκευής, οι αντιστάτες ασφαλειών μετρούνται ενώ είναι ακόμη κολλημένοι στην πλακέτα κυκλώματος. Αν και αυτή η μέθοδος είναι βολική, άλλα εξαρτήματα που είναι συνδεδεμένα στο κύκλωμα μπορούν να δημιουργήσουν παράλληλες διαδρομές ρεύματος που επηρεάζουν τη μέτρηση.

Εάν η μετρημένη τιμή φαίνεται ασυνήθιστη, μια πιο ακριβής προσέγγιση είναι να αποσυνδέσετε μία από τις τερματικές επαφές του αντιστάτη ασφαλειών και να τη μετρήσετε ξεχωριστά. Η απομόνωση του εξαρτήματος εξαλείφει τις παρενοχλήσεις από το περιβάλλον κύκλωμα και παρέχει ένα πιο αξιόπιστο αποτέλεσμα.

Η οπτική εξέταση μπορεί επίσης να παρέχει πολύτιμα στοιχεία. Σημάδια όπως η αποχρωματισμένη εμφάνιση, οι ραγισμένοι κεραμικοί σωλήνες, οι καύθες, οι κατεστραμμένοι ακροδέκτες ή η ένδειξη υπερθέρμανσης μπορεί να υποδηλώνουν ότι ο αντιστάτης ασφάλειας έχει υποβληθεί σε υπερβολική ηλεκτρική πίεση.

Προχωρημένες Διαγνωστικές Μέθοδοι

Στην ανάπτυξη προϊόντων, τις μελέτες αξιοπιστίας, την ανάλυση αποτυχιών και τη συντήρηση κρίσιμων συσκευών, μπορεί να χρησιμοποιηθούν πιο προχωρημένες τεχνικές για την αξιολόγηση της απόδοσης του αντιστάτη ασφάλειας.

Μια χρήσιμη μέθοδος είναι η θερμική απεικόνιση. Μια υπέρυθρη κάμερα μπορεί να αποκαλύψει την κατανομή θερμοκρασίας σε ένα λειτουργικό κύκλωμα. Τα εξαρτήματα που φέρουν υπερβολικό ρεύμα συχνά εμφανίζονται ως τοπικές σημεία υψηλής θερμοκρασίας. Οι ανισοκατανεμημένες θερμοκρασίες μπορεί να υποδηλώνουν κακής ποιότητας συγκολλήσεις, υπερφορτωμένα εξαρτήματα, κατεστραμμένα σημεία PCB ή αντιστάτες ασφάλειας που λειτουργούν κοντά στα θερμικά τους όρια.

Για παράδειγμα, ένας αντιστάτης ασφάλειας που λειτουργεί συνεχώς σε θερμοκρασία πολύ υψηλότερη από εκείνη των γειτονικών εξαρτημάτων μπορεί να υποδεικνύει υπερβολικό ρεύμα κυκλώματος, ακατάλληλη επιλογή εξαρτημάτων ή μια αναπτυσσόμενη βλάβη αλλού στο σύστημα. Η πρώιμη ανίχνευση αυτών των προβλημάτων μπορεί να βοηθήσει να αποφευχθούν αναπάντεχες αποτυχίες.

Μια άλλη προχωρημένη μέθοδος είναι η ελεγχόμενη δοκιμή υπερρεύματος, που συχνά διεξάγεται κατά τη διάρκεια της πιστοποίησης προϊόντων, των εργαστηριακών δοκιμών και της επιβεβαίωσης σχεδιασμού.

Κατά τη διάρκεια αυτής της διαδικασίας, εφαρμόζεται ένα ελεγχόμενο ρεύμα υπερφόρτωσης στον αντιστάτη ασφάλειας ενώ παρακολουθούνται το ρεύμα, η τάση και ο χρόνιος απόκρισης. Καθώς η υπερφόρτωση αυξάνεται, η εσωτερική θερμοκρασία αυξάνεται μέχρι να ανοίξει ο αντιστάτης ασφάλειας. Το μετρούμενο ρεύμα πλήρωσης και ο χρόνος απόκρισης μπορούν στη συνέχεια να συγκριθούν με τις προδιαγραφές του κατασκευαστή.

Αυτή η δοκιμή βοηθά στην επαλήθευση ότι το εξάρτημα ανταγωνίζεται σωστά υπό συνθήκες βλάβης και παρέχει χρήσιμες πληροφορίες σχετικά με τον συντονισμό προστασίας εντός του κυκλώματος.

Επειδή η δοκιμή υπερρέυματος καταστρέφει σκόπιμα το εξάρτημα, θα πρέπει να πραγματοποιείται μόνο σε ελεγχόμενο περιβάλλον με κατάλληλο εξοπλισμό ασφαλείας. Κατά τη διαδικασία πλήρωσης, το εξάρτημα μπορεί να παράγει θερμότητα, σπινθήρες, καπνό, αέρια, θραύσματα ή ηλεκτρικό τόξο. Πρέπει πάντα να χρησιμοποιούνται κατάλληλες ασφάλειες και διαδικασίες.

Προειδοποίηση Ασφαλείας:

Πάντα να αντικαθιστάτε έναν κατεστραμμένο αντιστάτη ασφάλειας με τον ακριβή τύπο αντιστάτη ασφάλειας που καθορίζεται από τον κατασκευαστή του εξοπλισμού.

Μην αντικαθιστάτε ποτέ έναν αντιστάτη ασφάλειας με έναν κανονικό αντιστάτη που έχει την ίδια τιμή αντίστασης. Αν και η αντίσταση μπορεί να φαίνεται ταυτόσημη, ένας κανονικός αντιστάτης δεν παρέχει τον ελεγχόμενο συμπεριφορά πληρώσεως.

Κατά τη διάρκεια μιας συνθήκης υπερφόρτωσης, ένας κοινος αντιστάτης μπορεί να υπερθερμανθεί, να καεί, να ραγίσει, να καπνίσει ή να αποτύχει απρόβλεπτα ενώ επιτρέπει στο υπερβολικό ρεύμα να συνεχίσει να ρέει. Αυτό μπορεί να προκαλέσει ζημιές σε ημιαγωγούς, σημεία PCB, καλωδιώσεις και άλλα εξαρτήματα κυκλώματος.

Η χρήση του σωστού αντικαταστάτη εξαρτήματος βοηθά στη διατήρηση του αρχικού σχεδιασμού προστασίας και μειώνει τον κίνδυνο ζημιάς στον εξοπλισμό, υπερθέρμανσης ή φωτιάς.

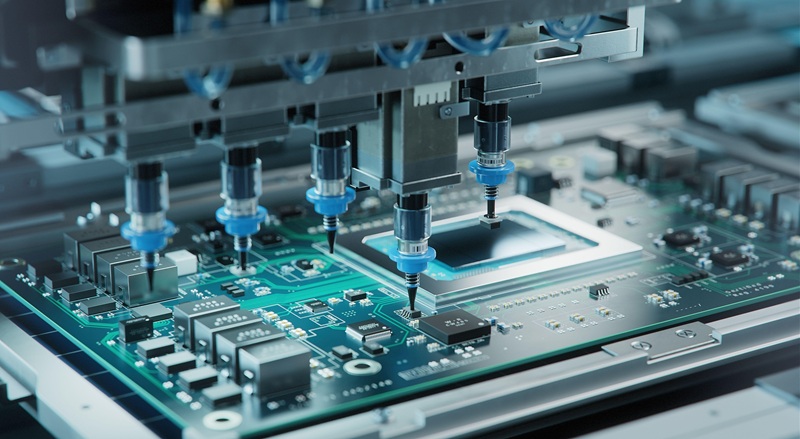

Μέλλουσες Τάσεις στην Τεχνολογία των Αντιστάσεων Ασφαλείας

Η τεχνολογία των αντιστάσεων ασφαλείας συνεχίζει να εξελίσσεται καθώς τα ηλεκτρονικά συστήματα γίνονται μικρότερα, πιο ισχυρά και πιο ενεργειακά αποδοτικά. Τα σύγχρονα προϊόντα συχνά ενσωματώνουν περισσότερες λειτουργίες σε λιγότερο χώρο, αυξάνοντας τις απαιτήσεις που επιβάλλονται σε κάθε εξάρτημα του κυκλώματος.

Οι συσκευές προστασίας πρέπει τώρα να λειτουργούν αξιόπιστα σε συμπαγείς διατάξεις, να αντέχουν σε υψηλότερες πυκνότητες ισχύος και να διατηρούν προβλέψιμη απόδοση υπό ολοένα και πιο απαιτητικές συνθήκες.

Για να καλυφθούν αυτές οι απαιτήσεις, οι κατασκευαστές βελτιώνουν τα υλικά, διευρύνουν τις τεχνικές παραγωγής και αναπτύσσουν προηγμένα σχέδια πακέτων που παρέχουν καλύτερη θερμική απόδοση και πιο συνεπείς χαρακτηριστικά προστασίας. Αυτές οι βελτιώσεις βοηθούν τους αντιστάτες ασφάλειας να παραμένουν αποτελεσματικοί στην καταναλωτική ηλεκτρονική, τα αυτοκινητιστικά συστήματα, τον βιομηχανικό αυτοματισμό, τις υποδομές τηλεπικοινωνιών και τις εφαρμογές μετατροπής ισχύος.

Καθώς η ηλεκτρονική τεχνολογία συνεχίζει να προοδεύει, οι μελλοντικοί σχεδιασμοί των αντιστάσεων ασφάλειας αναμένεται να γίνουν μικρότεροι, πιο αξιόπιστοι και πιο στενά ενσωματωμένοι με τα σύγχρονα συστήματα προστασίας.

Μινιταροποίηση και Σχεδιάσεις Ενσωματωμένης Προστασίας

Μια από τις ισχυρότερες τάσεις στην ηλεκτρονική είναι η συνεχής μείωση του μεγέθους του προϊόντος. Smartphones, φορετές συσκευές, μονάδες επικοινωνίας, προσαρμογείς ισχύος και βιομηχανικά συστήματα ελέγχου απαιτούν όλες μεγαλύτερη λειτουργικότητα ενώ καταλαμβάνουν λιγότερο χώρο στο κυκλωματικό πίνακα.

Για να υποστηριχθούν αυτές οι απαιτήσεις, οι κατασκευαστές αναπτύσσουν μικρότερους αντιστάτες ασφάλειας που διατηρούν την ίδια ηλεκτρική και προστατευτική απόδοση ενώ χρησιμοποιούν λιγότερη περιοχή PCB. Η επίτευξη αυτού του στόχου απαιτεί βελτιώσεις στα αντιστατικά υλικά, τη θερμική διαχείριση και την ακρίβεια παραγωγής.

Ένα σαφές παράδειγμα είναι η αυξανόμενη χρήση αντιστάσεων τήξης σε επιφανειακή τοποθέτηση (SMD fuse resistors). Αυτές οι συσκευές υποστηρίζουν αυτοματοποιημένες διαδικασίες συναρμολόγησης και καταλαμβάνουν σημαντικά λιγότερο χώρο από πολλά παραδοσιακά εξαρτήματα μέσω οπών. Το συμπαγές τους μέγεθος επιτρέπει τη μεγαλύτερη ενσωμάτωση κυκλωμάτων στην ίδια περιοχή PCB διατηρώντας τις απαιτούμενες λειτουργίες προστασίας.

Αυτή η τάση είναι ιδιαίτερα εμφανής σε συμπαγείς προσαρμογείς ρεύματος, φορητή ηλεκτρονική, εξοπλισμό τηλεπικοινωνιών και πυκνά κατοικημένα κυκλώματα διαχείρισης ενέργειας όπου ο διαθέσιμος χώρος στο PCB είναι περιορισμένος.

Ταυτόχρονα, οι κατασκευαστές ενσωματώνουν ολοένα και περισσότερες λειτουργίες προστασίας σε μία μόνο συσκευασία. Αντί να χρησιμοποιούν αρκετά ξεχωριστά εξαρτήματα προστασίας, οι υβριδικές συσκευές μπορούν να συνδυάζουν τη λειτουργία της αντίστασης τήξης με άλλα παθητικά ή προστατευτικά στοιχεία.

Αυτή η ολοκληρωμένη προσέγγιση προσφέρει πολλά οφέλη:

• Μειωμένος αριθμός εξαρτημάτων

• Μικρότερη επιφάνεια PCB

• Απλοποιημένα σχέδια κυκλωμάτων

• Ταχύτερες διαδικασίες συναρμολόγησης

• Βελτιωμένη αξιοπιστία συστήματος

Η μείωση του αριθμού των μεμονωμένων εξαρτημάτων και των διασυνδέσεων μπορεί επίσης να μειώσει την πολυπλοκότητα της συναρμολόγησης και να μειώσει τα πιθανά σημεία αποτυχίας εντός του κυκλώματος.

Έξυπνες και Επαναφερόμενες Τεχνολογίες Προστασίας

Η προστασία κυκλωμάτων προχωρά σταδιακά πέρα από την απλή διακοπή σφαλμάτων. Τα σύγχρονα ηλεκτρονικά συστήματα ενσωματώνουν ολοένα και περισσότερο δυνατότητες παρακολούθησης, διάγνωσης και προγνωστικής συντήρησης για να βελτιώσουν την αξιοπιστία και να μειώσουν τον απροσδόκητο χρόνο μη δραστηριότητας.

Για να υποστηριχθούν αυτές οι απαιτήσεις, αναπτύσσονται νέες τεχνολογίες προστασίας με ενσωματωμένες δυνατότητες ανίχνευσης και παρακολούθησης. Προηγμένα σχέδια ενδέχεται να περιλαμβάνουν παρακολούθηση θερμοκρασίας, ανίχνευση ρεύματος και λειτουργίες αναφοράς κατάστασης που επιτρέπουν την ανίχνευση ανώμαλων λειτουργικών συνθηκών πριν συμβεί μια σημαντική αποτυχία.

Για παράδειγμα, μια συσκευή προστασίας μπορεί να αναγνωρίσει υπερβολική αύξηση θερμοκρασίας, επαναλαμβανόμενα γεγονότα υπερφόρτωσης ή ανώμαλα επίπεδα ρεύματος και να μεταφέρει αυτές τις πληροφορίες σε έναν ελεγκτή συστήματος. Αυτό επιτρέπει τον προγραμματισμό ενεργειών συντήρησης πριν από την κατάρρευση της συσκευής.

Αυτές οι δυνατότητες είναι ιδιαίτερα πολύτιμες σε:

• Συστήματα βιομηχανικής αυτοματοποίησης

• Ηλεκτρονικά οχημάτων

• Υποδομές τηλεπικοινωνιών

• Εξοπλισμό μετατροπής ενέργειας

• Εφαρμογές απομακρυσμένης παρακολούθησης

Ένας άλλος τομέας ενεργούς ανάπτυξης είναι η τεχνολογία επαναφερόμενης αντίστασης τήξης. Οι παραδοσιακές αντιστάσεις τήξης ανοίγουν μόνιμα όταν συμβαίνει σφάλμα και πρέπει να αντικατασταθούν πριν μπορέσει να συνεχιστεί η λειτουργία.

Οι μελλοντικές σχεδιάσεις επαναφερόμενης αντίστασης στοχεύουν να αποκαθιστούν τη λειτουργία αυτόματα μόλις έχει αποκατασταθεί η κατάσταση σφάλματος. Αυτό θα μπορούσε να μειώσει τις απαιτήσεις συντήρησης, να ελαχιστοποιήσει τον χρόνο μη δραστηριότητας και να εξαλείψει την ανάγκη να αντικαθίστανται τα προστατευτικά εξαρτήματα μετά από κάθε γεγονός υπερφόρτωσης.

Ωστόσο, η δημιουργία μιας πρακτικής επαναφερόμενης αντίστασης τήξης παρουσιάζει σημαντικές τεχνικές προκλήσεις. Κάθε νέα σχεδίαση πρέπει να παρέχει τις ίδιες προβλέψιμες χαρακτηριστικά προστασίας όπως οι συμβατικές αντιστάσεις τήξης, διατηρώντας παράλληλα τη μακροπρόθεσμη σταθερότητα, την επαναλαμβανόμενη απόδοση και τη συμμόρφωση με τις απαιτήσεις ασφάλειας.

Οι συνεχιζόμενες εξελίξεις στη επιστήμη των υλικών, στη θερμική διαχείριση, στην τεχνολογία παραγωγής και στο σχεδιασμό συστημάτων προστασίας αναμένεται να οδηγήσουν στην επόμενη γενιά προϊόντων αντιστάσεων τήξης. Οι μελλοντικές συσκευές θα προσφέρουν πιθανώς μικρότερα μεγέθη, βελτιωμένη αντοχή, ενισχυμένες δυνατότητες παρακολούθησης και στενότερη ενσωμάτωσης με όλο και πιο έξυπνα ηλεκτρονικά συστήματα.

Αυτές οι εξελίξεις θα βοηθήσουν να διασφαλιστεί ότι οι αντιστάσεις τήξης συνεχίζουν να παίζουν σημαντικό ρόλο στην προστασία σύγχρονου ηλεκτρονικού εξοπλισμού, ενώ υποστηρίζουν υψηλότερη απόδοση, μεγαλύτερη αποτελεσματικότητα και βελτιωμένη αξιοπιστία συστήματος.

Συμπέρασμα

Οι αντιστάσεις τήξης βοηθούν στην προστασία των κυκλωμάτων ελέγχοντας το ρεύμα και αποσυνδέοντας με ασφάλεια τα μονοπάτια σφαλμάτων όταν συμβαίνει υπερβολικό ρεύμα. Η αξιοπιστία τους εξαρτάται από την τιμή αντίστασης, την ισχύ, τη συμπεριφορά τήξης, την απόδοση θερμοκρασίας και τη σωστή τοποθέτηση του κυκλώματος. Η επιλογή της σωστής αντίστασης τήξης βελτιώνει την ασφάλεια, μειώνει τη ζημιά στα εξαρτήματα και υποστηρίζει τη σταθερή λειτουργία σε τροφοδοσίες, φορτιστές, συσκευές και συστήματα ελέγχου.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί οι αντιστάσεις τήξης προτιμούνται συχνά σε σχέση με τη χρήση ξεχωριστής αντίστασης και ασφάλειας σε συμπαγείς ηλεκτρονικές σχεδιάσεις;

Μια αντίσταση τήξης συνδυάζει τον περιορισμό ρεύματος και την προστασία από υπερβολικό ρεύμα σε ένα μόνο εξάρτημα, μειώνοντας τον χώρο PCB, τον αριθμό εξαρτημάτων και την πολυπλοκότητα συναρμολόγησης. Αυτό την καθιστά ιδιαίτερα χρήσιμη σε συμπαγή προϊόντα όπως τροφοδοσίες, φορτιστές μπαταριών, καταναλωτικά ηλεκτρονικά και κυκλώματα ελέγχου όπου τόσο η προστασία κυκλωμάτων όσο και η αποδοτικότητα χώρου είναι σημαντικοί στόχοι σχεδίασης.

2. Γιατί μια αντίσταση τήξης αποτυγχάνει με ελεγχόμενο τρόπο ενώ μια τυπική αντίσταση μπορεί να αποτύχει απρόβλεπτα;

Οι αντιστάσεις ασφαλειών περιέχουν ένα ειδικά σχεδιασμένο αντιστατικό στοιχείο με καθορισμένο σημείο τήξης. Όταν η υπερβολική ροή ηλεκτρισμού παράγει αρκετή θερμότητα, αυτό το τμήμα ανοίγει σκόπιμα και αποσυνδέει το κύκλωμα. Οι τυπικές αντιστάσεις δεν είναι σχεδιασμένες για προστατευτική διακοπή και μπορεί να υπερθερμανθούν, να σπάσουν, να καούν ή να αλλάξουν την τιμή της αντίστασης χωρίς να σταματήσουν αξιόπιστα τη ροή βλάβης.

3. Πώς βελτιώνει το κεραμικό σώμα μιας αντίστασης ασφαλείας την ασφάλεια κατά τη διάρκεια των συνθηκών βλάβης;

Η κεραμική θήκη προσφέρει εξαιρετική αντοχή στη θερμότητα και ηλεκτρική μόνωση. Κατά τη διάρκεια μιας βλάβης, όταν το εσωτερικό στοιχείο ανοίγει, το κεραμικό σώμα βοηθά να συγκρατηθούν η θερμότητα, οι σπινθήρες, τα αέρια και τα συντρίμμια που μπορεί να παραχθούν. Αυτή η συγκράτηση μειώνει τον κίνδυνο ζημιάς σε γειτονικά εξαρτήματα και βελτιώνει τη συνολική ασφάλεια του κυκλώματος.

4. Γιατί είναι η επιλογή της σωστής ροής τήξης εξίσου σημαντική με την επιλογή της τιμής αντίστασης;

Η τιμή αντίστασης ελέγχει τη φυσιολογική ροή λειτουργίας, ενώ η ροή τήξης καθορίζει πότε ενεργοποιείται η προστασία. Μια αντίσταση ασφαλείας με ροή τήξης που είναι πολύ χαμηλή μπορεί να ανοίξει κατά τις φυσιολογικές αύξηση ρεύματος κατά την εκκίνηση, ενώ μια τιμή που είναι πολύ υψηλή μπορεί να αποτύχει να προστατεύσει ευαίσθητα εξαρτήματα κατά τη διάρκεια μιας βλάβης. Και οι δύο προδιαγραφές πρέπει να ταιριάζουν προσεκτικά με τις συνθήκες λειτουργίας και βλάβης του κυκλώματος.

5. Γιατί μια αποτυχημένη αντίσταση ασφαλείας δεν πρέπει ποτέ να αντικαθίσταται με μια τυπική αντίσταση ίσης τιμής αντίστασης;

Αν και η τιμή αντίστασης μπορεί να είναι ταυτόσημη, μια τυπική αντίσταση δεν παρέχει ελεγχόμενη λειτουργία ασφαλείας. Η αντικατάσταση μιας αντίστασης ασφαλείας με μια συνηθισμένη αντίσταση αφαιρεί το προορισμένο μηχανισμό προστασίας του κυκλώματος, επιτρέποντας στην υπερβολική ροή ρεύματος να συνεχίσει να ρέει κατά τη διάρκεια μιας βλάβης. Αυτό μπορεί να οδηγήσει σε ζημιές στα εξαρτήματα, υπερθέρμανση των ιχνών PCB, αποτυχία εξοπλισμού ή ακόμα και σε κίνδυνο πυρκαγιάς.
