Εξερεύνηση της λειτουργίας του MOV (Metal Oxide Varistor), τις εφαρμογές και τον οδηγό επιλογής

Οι μεταβλητοί οξειδίων του μετάλλου (MOV) είναι ευρέως χρησιμοποιούμενες συσκευές προστασίας από υπερτάσεις που βοηθούν στην προστασία ηλεκτρονικών κυκλωμάτων από παροδικά υπερβολικά τάσεων που προκαλούνται από κεραυνούς, επιχειρήσεις αλλαγής, κινητήρες και ηλεκτρικές βλάβες. Αλλάζοντας αυτόματα από κατάσταση υψηλής αντίστασης σε κατάσταση χαμηλής αντίστασης κατά τη διάρκεια μιας υπερτένυσης, οι MOV αποσπάσουν την υπερβολική ενέργεια μακριά από ευαίσθητα εξαρτήματα. Αυτό το άρθρο εξηγεί τι είναι οι MOV, πώς λειτουργούν, την κατασκευή τους, τα ηλεκτρικά τους χαρακτηριστικά, τους μηχανισμούς προστασίας, τα κριτήρια επιλογής και τις πρακτικές εφαρμογές τους στα ηλεκτρονικά και τα ηλεκτρικά συστήματα.

Κατάλογος

Τι είναι ένας MOV;

Ένας μεταβλητός οξειδίων του μετάλλου (MOV) είναι ένα ηλεκτρονικό προστατευτικό στοιχείο που χρησιμοποιείται για την προστασία κυκλωμάτων από υπερτάσεις τάσης και παροδικά υπερβολικά γεγονότα. Ο κύριος σκοπός του είναι να αποτρέπει την υπερβολική τάση να φτάνει σε ευαίσθητα ηλεκτρονικά εξαρτήματα που θα μπορούσαν να καταστραφούν από ξαφνικές ηλεκτρικές διαταραχές.

Ένας MOV συχνά αποκαλείται αντίσταση εξαρτώμενη από την τάση επειδή η αντίστασή του αλλάζει αυτόματα σύμφωνα με την τάση που εφαρμόζεται στα τερματικά του. Σε κανονικές συνθήκες λειτουργίας, παραμένει πολύ ανθεκτικός. Όταν συμβεί μια υπερτένυση, η αντίσταση του μειώνεται ταχέως, επιτρέποντάς του να αποσπάσει την υπερβολική ενέργεια μακριά από το προστατευμένο κύκλωμα.

Αυτή η αυτόματη αντίδραση καθιστά τους MOV ένα από τα πιο ευρέως χρησιμοποιούμενα στοιχεία προστασίας από υπερτάσεις στα ηλεκτρονικά και ηλεκτρικά συστήματα.

Συμπεριφορά MOV σε κανονικές συνθήκες

Κατά τη διάρκεια κανονικής λειτουργίας, η τάση που διατρέχει τον MOV παραμένει κάτω από το κατώφλι προστασίας του. Σε αυτή την κατάσταση, η συσκευή εμφανίζει πολύ υψηλή αντίσταση και επιτρέπει μόνο ελάχιστο ρεύμα διαρροής να ρέει.

Ο MOV συμπεριφέρεται σχεδόν σαν ανοικτός κύκλος και έχει μικρή επίδραση στη λειτουργία του εξοπλισμού που προστατεύει. Το ρεύμα συνεχίζει να ρέει μέσω της προοριζόμενης διαδρομής κυκλώματος ενώ ο MOV παραμένει σε κατάσταση αναμονής.

Επειδή ελάχιστο ρεύμα περνάει μέσω της συσκευής, η κατανάλωση ενέργειας είναι ελάχιστη κατά τη διάρκεια της κανονικής λειτουργίας.

Αντίδραση MOV σε υπερτάσεις τάσης

Οι υπερτάσεις τάσης μπορούν να προκληθούν από κεραυνούς, επιχειρήσεις αλλαγής παροχής, εκκινήσεις και στάσεις κινητήρων, ηλεκτρικές βλάβες ή άλλες παροδικές διαταραχές.

Όταν η εφαρμοζόμενη τάση υπερβαίνει το κατώφλι του MOV, η συσκευή αντιδρά σχεδόν άμεσα. Η αντίστασή της μειώνεται ταχέως και αρχίζει να οδηγεί πολύ μεγαλύτερο ρεύμα.

Αυτή η ξαφνική αλλαγή δημιουργεί μια διαδρομή χαμηλής αντίστασης που επιτρέπει την αποσύνθεση της υπερβολικής ενέργειας από την υπερτένυσα μακριά από το προστατευόμενο κύκλωμα. Ταυτόχρονα, ο MOV βοηθά στη περιορισμένη τάση μέσω ευαίσθητων εξαρτημάτων σε ένα πιο ασφαλές επίπεδο. Αυτή η προστατευτική ενέργεια είναι γνωστή ως περιορισμός τάσης.

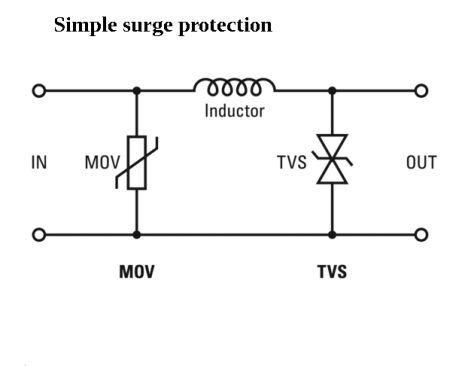

Πώς οι MOV προστατεύουν ηλεκτρονικά κυκλώματα

Οι MOV προστατεύουν τα κυκλώματα παρέχοντας μια εναλλακτική διαδρομή για το ρεύμα υπερτάσεων.

Κατά την κανονική λειτουργία, το MOV παραμένει ανενεργό και δεν παρεμβαίνει στην απόδοση του κυκλώματος. Όταν εμφανιστεί μια αύξηση τάσης, η συσκευή γίνεται γρήγορα αγώγιμη και ανακατευθύνει το μεγαλύτερο μέρος της ενέργειας υπερφόρτισης μακριά από ευαίσθητα εξαρτήματα.

Αυτό μειώνει το ηλεκτρικό άγχος στις ολοκληρωμένες κυκλές, τους τρανζίστορ, τους μικροελεγκτές, τους MOSFET και άλλες ημιαγωγές συσκευές. Μόλις τελειώσει η υπερφόρτιση και η κανονική τάση επιστρέψει, το MOV επιστρέφει αυτόματα στην κατάσταση υψηλής αντίστασης.

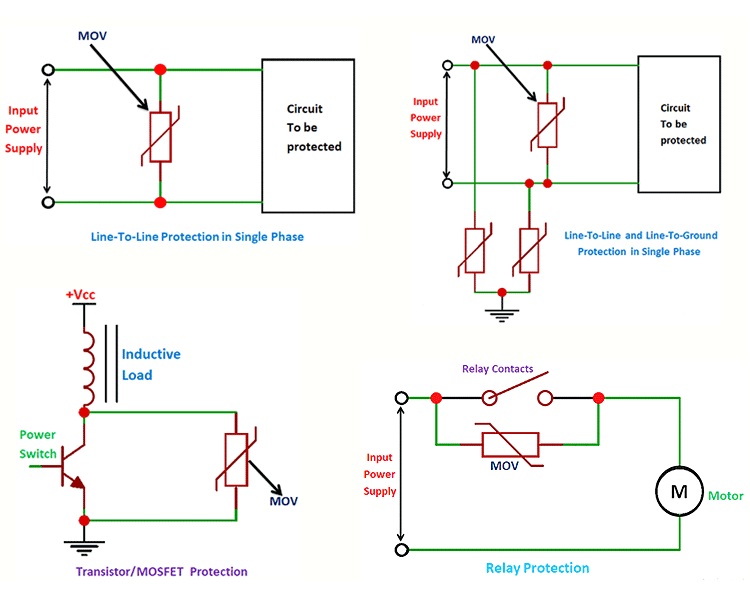

Κοινές Εφαρμογές των MOV

Τα MOV χρησιμοποιούνται εκτενώς όπου απαιτείται προστασία από αυξήσεις τάσης.

Κοινές εφαρμογές περιλαμβάνουν:

• Τροφοδοτικές μονάδες

• AC μετασχηματιστές

• Προστατευτικά υπερτάσεων και πολύπριζα

• Εξοπλισμός επικοινωνιών

• Βιομηχανικά συστήματα ελέγχου

• Καταναλωτικά ηλεκτρονικά

• Οικιακές συσκευές

• Δίκτυα τηλεπικοινωνιών

Σε αυτές τις εφαρμογές, τα MOV δρουν ως πρώτη γραμμή άμυνας απέναντι σε περιστατικά προσωρινής υπερτάσης.

Γιατί Είναι Σημαντικά τα MOV

Ο σύγχρονος ηλεκτρονικός εξοπλισμός περιέχει συχνά ιδιαίτερα ευαίσθητες ημιαγωγές συσκευές που μπορεί να καταστραφούν ακόμη και από βραχείες αιχμές τάσης.

Τα MOV παρέχουν αυτόματη προστασία από υπερτάσεις χωρίς να απαιτούν κυκλώματα ελέγχου ή εξωτερική ενεργοποίηση. Ο γρήγορος χρόνος απόκρισης τους, η απλή υλοποίηση και η ικανότητά τους να απορροφούν ενέργεια υπερφόρτισης τα καθιστούν εξαιρετικά αποτελεσματικά για την προστασία ηλεκτρονικών συστημάτων.

Λόγω των πλεονεκτημάτων αυτών, τα MOV χρησιμοποιούνται συχνά σε προϊόντα ηλεκτρονικών χαμηλής ισχύος αλλά και σε βιομηχανικό εξοπλισμό υψηλής ισχύος.

Πώς Λειτουργεί ένα MOV;

Κανονικές Λειτουργικές Συνθήκες

Ένα MOV είναι κανονικά συνδεδεμένο παράλληλα με τη γραμμή τροφοδοσίας ή το προστατευμένο κύκλωμα και παραμένει ανενεργό κατά την κανονική λειτουργία.

Σε κανονικές τιμές τάσης, το MOV παρουσιάζει πολύ υψηλή αντίσταση και επιτρέπει μόνο μια μικρή διαρροή ρεύματος να ρέει. Οι περισσότερες από τις ροές του κυκλώματος ακολουθούν τη σχεδιασμένη πορεία μέσω της φορτίου, ενώ το MOV παραμένει σε κατάσταση αναμονής.

Επειδή η συσκευή καταναλώνει πολύ λίγο ρεύμα, έχει ελάχιστη επίπτωση στη λειτουργία του κανονικού κυκλώματος.

Αντίδραση σε Υπερφόρτιση Τάσης

Όταν εμφανιστεί μια προσωρινή υπερφόρτιση τάσης στο MOV, η τάση αρχίζει να αυξάνεται προς το όριο περιορισμού της συσκευής.

Όσο η τάση παραμένει κάτω από αυτό το όριο, το MOV παραμένει πολύ ανθεκτικό. Μόλις το όριο ξεπεραστεί, η συσκευή μεταβαίνει γρήγορα σε κατάσταση χαμηλής αντίστασης.

Αυτή η αλλαγή συμβαίνει εντός πολύ σύντομου χρονικού διαστήματος, επιτρέποντας στο MOV να αντιδρά γρήγορα σε ξαφνικά περιστατικά υπερτάσεως.

Πώς Συμβαίνει η Προστασία από Υπερτάσεις

Αφού γίνει αγώγιμο, το MOV παρέχει μια διαδρομή χαμηλής αντίστασης για το ρεύμα υπερφόρτισης.

Αντί να επιτρέπει σε υπερβολική τάση να φτάσει σε ευαίσθητα εξαρτήματα, το μεγαλύτερο μέρος της ενέργειας υπερφόρτισης ανακατευθύνεται μέσω του MOV. Αυτό περιορίζει την τάση στο προστατευμένο κύκλωμα και μειώνει το ηλεκτρικό άγχος στις ηλεκτρονικές συσκευές.

Ένας χρήσιμος τρόπος να δούμε αυτή τη διαδικασία είναι να σκεφτούμε το MOV ως ένα επείγον bypass μονοπάτι που παραμένει ανενεργό μέχρι να εμφανιστεί μια αφύσικη κατάσταση τάσης.

Μόλις η υπερφόρτιση εξαφανιστεί και η τάση επιστρέψει στην κανονική, το MOV επιστρέφει αυτόματα στην κατάσταση υψηλής αντίστασης.

Υποβάθμιση και Χρονική Διάρκεια Ζωής του MOV

Τα MOV είναι σχεδιασμένα να απορροφούν ενέργεια υπερφόρτισης, αλλά αυτή η διαδικασία σταδιακά επηρεάζει τη δομή τους.

Κάθε περιστατικό υπερφόρτισης προκαλεί μια μικρή ποσότητα φθοράς μέσα στη συσκευή. Ενώ μια μονή μικρή υπερφόρτιση μπορεί να έχει μικρή επίπτωση, η επανεμφάνιση σε υπερτάσεις τάσης αλλάζει αργά τα ηλεκτρικά χαρακτηριστικά του MOV.

Με την πάροδο του χρόνου:

• Η τάση περιορισμού μπορεί να αλλάξει

• Το ρεύμα διαρροής μπορεί να αυξηθεί

• Η ικανότητα απορρόφησης ενέργειας μπορεί να μειωθεί

• Η προστατευτική απόδοση μπορεί να υποχωρήσει

Εξαιτίας αυτής της διαδικασίας γήρανσης, τα MOV έχουν περιορισμένη διάρκεια ζωής. Οι εφαρμογές που εκτίθενται σε συχνές ή υψηλής ενέργειας υπερτάσεις μπορεί να απαιτούν περιοδική επιθεώρηση ή αντικατάσταση του MOV για τη διατήρηση αξιόπιστης προστασίας.

Γιατί Χρησιμοποιούνται Ασφάλειες με MOV

Τα MOV χρησιμοποιούνται συχνά σε συνδυασμό με θερμικές ασφάλειες ή ασφάλειες ασφαλείας για να βελτιώσουν την προστασία και την ασφάλεια.

Σε κανονικές συνθήκες υπερφόρτισης, το MOV αγωγεί μόνο για πολύ λίγο και στη συνέχεια επιστρέφει στην κατάσταση υψηλής αντίστασης. Ωστόσο, μια σοβαρή βλάβη ή παρατεταμένη κατάσταση υπερτάσης μπορεί να προκαλέσει την παραμονή του MOV σε αγώγιμη κατάσταση για εκτεταμένη χρονική περίοδο.

Όταν αυτό συμβεί, μπορεί να αναπτυχθεί υπερβολική θερμότητα μέσα στη συσκευή.

Μια ασφάλεια παρέχει ένα δευτερεύον επίπεδο προστασίας αποσυνδέοντας το MOV εάν συνεχίσει να ρέει υπερβολικό ρεύμα. Αυτό βοηθά στην πρόληψη υπερθέρμανσης, βλάβης εξαρτημάτων, παραγωγής καπνού και άλλων κινδύνων ασφαλείας.

Για αυτό το λόγο, οι συνδυασμοί MOV και ασφάλειας χρησιμοποιούνται ευρέως σε εμπορικά προϊόντα προστασίας από υπερτάσεις.

Πώς να Χρησιμοποιήσετε ένα MOV στο Κύκλωμά σας

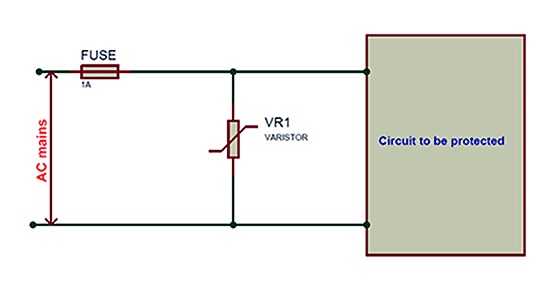

Βασική Σύνδεση MOV

Ένα MOV συνδέεται συνήθως παράλληλα με το κύκλωμα ή τον εξοπλισμό που προστατεύεται.

Επειδή είναι συνδεδεμένο μέσω της γραμμής τροφοδοσίας αντί για τη βασική διαδρομή ρεύματος, παρακολουθεί συνεχώς την τάση που εφαρμόζεται στο κύκλωμα χωρίς να επηρεάζει τη φυσιολογική λειτουργία.

Σε πολλές εφαρμογές, ένας ασφαλειοδιακόπτης εγκαθίσταται μαζί με το MOV για να βελτιώσει τη συνολική προστασία.

Ρεύμα κατά τη διάρκεια φυσιολογικής λειτουργίας

Κατά τη διάρκεια κανονικών συνθηκών λειτουργίας, το MOV παραμένει στην κατάσταση υψηλής αντίστασης.

Μόνο πολύ μικρό ρεύμα διαρροής ρέει μέσω της συσκευής, ενώ σχεδόν όλο το ρεύμα ακολουθεί τη σχεδιασμένη διαδρομή μέσω της φορτίου και άλλων στοιχείων του κυκλώματος.

Επειδή το MOV είναι συνδεδεμένο απευθείας μέσω του προστατευμένου κυκλώματος, είναι πάντα έτοιμο να αντιδράσει αν προκύψει μια υπέρταση.

Τι συμβαίνει κατά τη διάρκεια μιας αιχμής τάσης

Όταν εμφανίζεται μια αιχμή τάσης στη γραμμή τροφοδοσίας, το MOV βιώνει την ίδια αύξηση στην τάση όπως το προστατευμένο κύκλωμα.

Καθώς η τάση φτάνει το όριο κρυστάλλωσης του MOV, η συσκευή γίνεται γρήγορα αγώγιμη. Το ρεύμα υπερχείλισης παρεκκλίνει τότε μέσω του MOV αντί για μέσω ευαίσθητων ηλεκτρονικών στοιχείων.

Αυτή η ενέργεια περιορίζει την τάση που φτάνει στο κύκλωμα και βοηθά στην πρόληψη ζημιών στους ημιαγώγιμους και άλλες ευάλωτες συσκευές.

Ο ρόλος του ασφαλειοδιακόπτη

Ο ασφαλειοδιακόπτης λειτουργεί ως εφεδρική συσκευή προστασίας.

Κατά τη διάρκεια κανονικών γεγονότων υπέρτασης, το MOV αγωγεί σύντομα και στη συνέχεια επιστρέφει σε κανονική λειτουργία. Εάν προκύψει μια ασυνήθιστα σοβαρή υπέρταση ή παρατεταμένη κατάσταση υπερβολικής τάσης, μπορεί να συνεχίσει να ρέει υπερβολικό ρεύμα μέσω του MOV.

Σε τέτοιες περιπτώσεις, ο ασφαλειοδιακόπτης μπορεί να ανοίξει και να αποσυνδέσει το κύκλωμα, βοηθώντας στην πρόληψη υπερθέρμανσης και πρόσθετης ζημιάς.

Φθορά και γήρανση του MOV

Τα MOV θεωρούνται θυσιαστικές συσκευές προστασίας γιατί κάθε γεγονός υπέρτασης προκαλεί μια μικρή ποσότητα εσωτερικής φθοράς.

Η επαναλαμβανόμενη έκθεση σε υπερτάσεις μειώνει σταδιακά την ικανότητα προστασίας της συσκευής. Με την πάροδο του χρόνου, η γήρανση μπορεί να επηρεάσει την διαρροή ρεύματος, την τάση κρυστάλλωσης και τη συνολική απόδοση χειρισμού υπερτάσεων.

Για αυτόν τον λόγο, η κατάσταση του MOV θα πρέπει να εξετάζεται σε συστήματα που βιώνουν συχνά γεγονότα υπέρτασης.

Αναγνωρίζοντας ένα αποτυχημένο MOV

Ένα αποτυχημένο MOV μπορεί να δείχνει ορατά σημάδια ζημιάς όπως:

• Αλλοίωση χρώματος

• Ράγισμα

• Καύση

• Φυσική παραμόρφωση

Σε ορισμένες περιπτώσεις, δεν υπάρχει ορατή ζημιά αν και τα ηλεκτρικά χαρακτηριστικά έχουν αλλάξει σημαντικά.

Μετά από ένα σημαντικό γεγονός υπέρτασης, τα MOV συχνά επιθεωρούνται ή αντικαθίστανται για να διασφαλιστεί ότι το σύστημα προστασίας συνεχίζει να λειτουργεί σωστά.

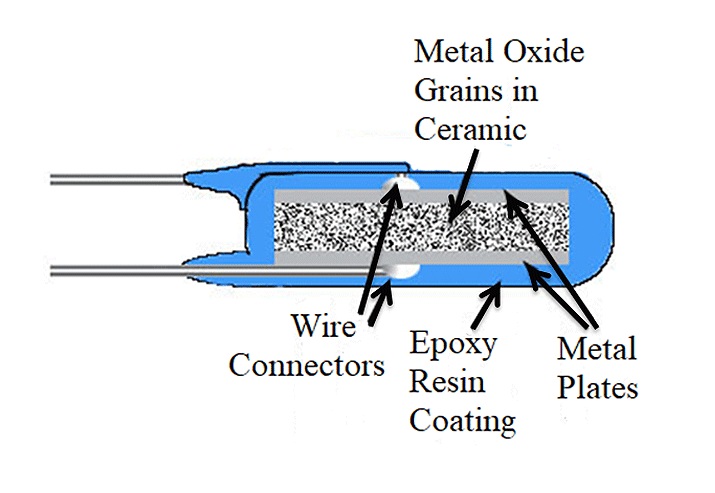

Κατασκευή MOV

Υλικά που χρησιμοποιούνται σε ένα MOV

Ένα MOV είναι ένα κεραμικό συστατικό που κατασκευάζεται κυρίως από οξείδιο ψευδαργύρου (ZnO), το οποίο συνήθως αντιπροσωπεύει περίπου το 90% του υλικού.

Προστίθενται επιπλέον μεταλλικά οξείδια όπως το οξείδιο βισμούθιου, το οξείδιο κοβαλτίου και το οξείδιο μαγγανίου σε μικρές ποσότητες για να τροποποιήσουν τα ηλεκτρικά χαρακτηριστικά και να βελτιώσουν την απόδοση χειρισμού υπερτάσεων.

Με την προσαρμογή της σύνθεσης αυτών των υλικών, οι κατασκευαστές μπορούν να παράγουν MOV με διαφορετικούς βαθμούς τάσης, χαρακτηριστικά κρυστάλλωσης και ενεργειακές ικανότητες.

Διαδικασία παρασκευής

Η παραγωγή MOV αρχίζει με την ανάμιξη σκόνης οξειδίου ψευδαργύρου με προσεκτικά επιλεγμένα προσθετικά υλικά.

Το μίγμα σκόνης συμπιέζεται στην επιθυμητή μορφή και στη συνέχεια θερμαίνεται σε υψηλή θερμοκρασία κατά τη διάρκεια μιας διαδικασίας που ονομάζεται σιτέρωση. Η σιτέρωση συνδέει τα σωματίδια μεταξύ τους και δημιουργεί μια πυκνή κεραμική δομή.

Αφού σχηματιστεί το κεραμικό σώμα, τα μεταλλικά ηλεκτρόδια τοποθετούνται στις αντίθετες πλευρές της συσκευής. Προστίθενται οι αγωγοί ή οι ακροδέκτες ώστε το MOV να μπορεί να συνδεθεί σε εξωτερικά κυκλώματα.

Αυτή η διαδικασία παραγωγής δημιουργεί τη εσωτερική δομή που ευθύνεται για την μοναδική ηλεκτρική συμπεριφορά του MOV.

Εσωτερική δομή κόκκων

Το κεραμικό σώμα ενός MOV περιέχει εκατομμύρια μικροσκοπικούς κόκκους οξειδίου ψευδαργύρου.

Στα όρια όπου αυτοί οι κόκκοι συναντώνται, σχηματίζονται μικρές ηλεκτρικές επαφές. Αυτές οι επαφές κόκκων συμπεριφέρονται παρόμοια με ένα μεγάλο δίκτυο ημιαγωγών διανεμημένων σε όλη τη συσκευή.

Επειδή υπάρχει ένας τόσο μεγάλος αριθμός μικροσκοπικών επαφών μέσα στο MOV, η συσκευή μπορεί να αντιδράσει γρήγορα όταν εφαρμόζεται υπερβολική τάση.

Συμπεριφορά MOV σε κανονικές και υπερτάσεις τάσεων

Στις κανονικές τάσεις λειτουργίας, οι περισσότερες επαφές κόκκων περιορίζουν τη ροή ρεύματος. Αυτό έχει ως αποτέλεσμα πολύ υψηλή αντίσταση και μόνο μικρό ρεύμα διαρροής.

Όταν η εφαρμοζόμενη τάση ξεπερνά το όριο του MOV, οι μηχανισμοί ηλεκτρικής αγωγής αρχίζουν να αναπτύσσονται μέσα στα όρια των κόκκων. Η διέλευση ηλεκτρονίων και τα φαινόμενα χιονοστιβάδας επιτρέπουν στο ρεύμα να ρέει πολύ πιο εύκολα μέσω της κεραμικής δομής.

Ως αποτέλεσμα, η αντίσταση μειώνεται γρήγορα και το MOV γίνεται ιδιαίτερα αγώγιμο. Αυτό επιτρέπει στη συσκευή να παρεκκλίνει το ρεύμα υπερχείλισης και να περιορίσει την τάση που εφαρμόζεται στο προστατευμένο κύκλωμα.

Κοινές τύποι περιτυλίγματος MOV

Οι MOV είναι διαθέσιμοι σε πολλές στυλιστικές συσκευασίες για να υποστηρίξουν διαφορετικές εφαρμογές και επίπεδα ισχύος.

Οι κοινές τύποι περιλαμβάνουν:

• MOVs τύπου δίσκου

• MOVs με άξονα επαφών

• MOVs με ακτίνες επαφών

• MOVs τύπου μπλοκ

• MOVs με βύσματα τύπου βίδας

Μικρότερες συσκευές χρησιμοποιούνται συνήθως στην καταναλωτική ηλεκτρονική, ενώ οι μεγαλύτεροι στυλ συσκευασίας βρίσκονται συχνά σε βιομηχανικές και εφαρμογές ισχύος.

Αυξανόμενες Τάσεις και Αξιολογήσεις Ενέργειας

Σε εφαρμογές υψηλής ισχύος, πολλές MOVs μπορεί να συνδυαστούν για να αυξήσουν την ικανότητα προστασίας.

Η σύνδεση MOVs παράλληλα επιτρέπει τη διάδοση του ρεύματος της εκτίναξης μεταξύ των συσκευών, αυξάνοντας τη συνολική ικανότητα διαχείρισης ενέργειας.

Η σύνδεση MOVs σε σειρά διανέμει την τάση σε πολλές συσκευές, αυξάνοντας τη συνολική ικανότητα διαχείρισης τάσης.

Αυτές οι διατάξεις επιτρέπουν στα συστήματα προστασίας MOV να προσαρμόζονται σε ένα ευρύ φάσμα ηλεκτρικών και βιομηχανικών εφαρμογών.

Ηλεκτρικά Χαρακτηριστικά μιας MOV

Η απόδοση μιας Μεταλλικής Οξειδωτικής Βαριστόρ (MOV) προσδιορίζεται από πολλές σημαντικές ηλεκτρικές χαρακτηριστικές. Αυτές οι χαρακτηριστικές ορίζουν πώς συμπεριφέρεται η συσκευή υπό κανονικές συνθήκες λειτουργίας, πώς ανταγωνίζεται σε εκρήξεις τάσης και πόσο αποτελεσματικά προστατεύει ευαίσθητα ηλεκτρονικά εξαρτήματα.

Οι πιο σημαντικές χαρακτηριστικές περιλαμβάνουν την τάση-εξαρτώμενη αντίσταση, τη μη γραμμική συμπεριφορά τάσης-ρεύματος και την ικανότητα. Μαζί, αυτές οι ιδιότητες επιτρέπουν στη MOV να αντιδρά αυτόματα σε προσωρινές εκρήξεις υπερτάσεων ενώ παραμένει κυρίως ανενεργή κατά τη διάρκεια κανονικής λειτουργίας.

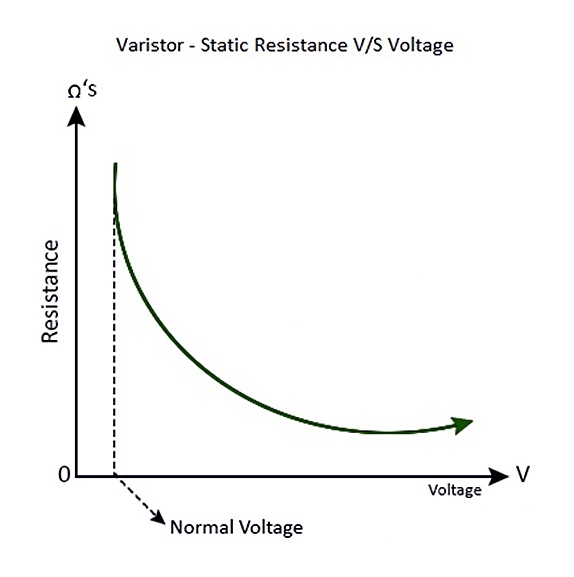

Στατική Αντίσταση

Σε αντίθεση με μια συμβατική αντίσταση που διατηρεί σχεδόν σταθερή αντίσταση, μια MOV αλλάζει συνεχώς την αντίστασή της σύμφωνα με την τάση που εφαρμόζεται στους ακροδέκτες της.

Σε κανονικές τάσεις λειτουργίας, η MOV εμφανίζει εξαιρετικά υψηλή αντίσταση και επιτρέπει μόνο μια πολύ μικρή ροή ρεύματος διαρροής. Καθώς η εφαρμοζόμενη τάση αυξάνεται, η αντίσταση μειώνεται σταδιακά. Μόλις η τάση πλησιάσει το όριο προστασίας, η αντίσταση πέφτει πολύ πιο γρήγορα.

Αυτή η τάση-εξαρτώμενη αντίσταση είναι η βάση της λειτουργίας της MOV. Η υψηλή αντίσταση εμποδίζει την περιττή ροή ρεύματος υπό κανονικές συνθήκες, ενώ η χαμηλή αντίσταση κατά τη διάρκεια μιας εκτίναξης δημιουργεί μια διαδρομή ώστε η περίσσεια ενέργεια να απομακρυνθεί από το προστατευμένο κύκλωμα.

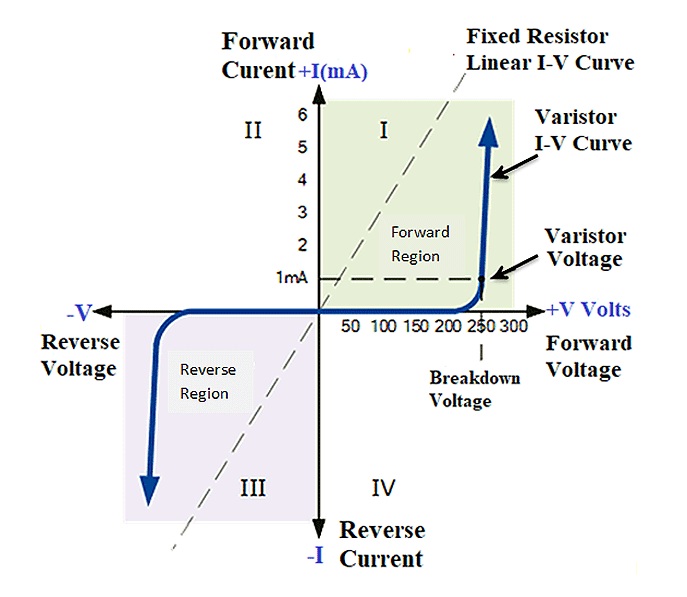

Χαρακτηριστικά Τάσης-Ρεύματος (V-I)

Μη Γραμμική Ηλεκτρική Συμπεριφορά

Μια MOV δεν ακολουθεί τη γραμμική σχέση τάσης-ρεύματος μιας συμβατικής αντίστασης.

Σε μια τυπική αντίσταση, το ρεύμα αυξάνεται αναλογικά καθώς η τάση αυξάνεται. Αντίθετα, η MOV παρουσιάζει μια πολύ μη γραμμική απόκριση. Σε χαμηλές τάσεις, ρέει μόνο μια πολύ μικρή ροή. Καθώς η τάση πλησιάζει την περιοχή συγκράτησης, μια σχετικά μικρή αύξηση στην τάση μπορεί να παράγει μια πολύ μεγάλη αύξηση στο ρεύμα.

Αυτή η απότομη μετάβαση επιτρέπει στη MOV να αντιδράσει γρήγορα και αποτελεσματικά κατά τη διάρκεια περιστατικών εκτίναξης.

Διευθυντική Διπλής Κατεύθυνσης

Μια MOV μπορεί να διεξάγει ρεύμα και στις δύο κατευθύνσεις, παρέχοντας της μια συμμετρική διευθυντική χαρακτηριστική.

Εξαιτίας αυτής της συμπεριφοράς, οι MOVs μπορούν να προστατεύσουν από θετικές και αρνητικές εκρήξεις τάσης. Αυτό τις καθιστά κατάλληλες για εφαρμογές AC και DC και επιτρέπει σε μια μόνο συσκευή να παρέχει προστασία ανεξαρτήτως της πολικότητας της εκτίναξης.

Ροή Ρεύματος σε Διαφορετικά Επίπεδα Τάσης

Όταν η εφαρμοζόμενη τάση είναι πολύ κάτω από την τάση συγκράτησης, η MOV παραμένει εξαιρετικά ανθεκτική και ρέει μόνο μια μικρή ροή διαρροής.

Καθώς η τάση πλησιάζει την περιοχή συγκράτησης, η αντίσταση μειώνεται και το ρεύμα αρχίζει να αυξάνεται σταδιακά. Μόλις φτάσει η τάση συγκράτησης, η αντίσταση πέφτει απότομα και η MOV γίνεται εξαιρετικά ικανή.

Αυτή η γρήγορη αύξηση του ρεύματος επιτρέπει στη MOV να απορροφήσει και να εκτρέψει την ενέργεια εκτίναξης ενώ περιορίζει την τάση που παρατηρείται από ευαίσθητα εξαρτήματα.

Χωρητικότητα MOV

Εκτός από την τάση-εξαρτώμενη αντίστασή της, μια MOV παρουσιάζει επίσης χωρητικότητα λόγω της φυσικής της κατασκευής.

Η συσκευή περιέχει δύο μεταλλικούς ηλεκτρόλους χωρισμένους από ένα κεραμικό σώμα, δημιουργώντας μια δομή παρόμοια με ένα πυκνωτή. Ως αποτέλεσμα, κάθε MOV έχει μια μετρήσιμη τιμή χωρητικότητας.

Η χωρητικότητα επηρεάζεται από διάφορους παράγοντες:

• Επιφάνεια ηλεκτροδίου

• Πάχος κεραμικού

• Φυσικό μέγεθος της συσκευής

Μεγαλύτερες επιφάνειες ηλεκτροδίου γενικά αυξάνουν τη χωρητικότητα, ενώ μεγαλύτερη απόσταση μεταξύ ηλεκτροδίων τείνει να τη μειώνει.

Επιδράσεις Χωρητικότητας σε Κύκλωμα DC και AC

Κύκλωμα DC

Σε πολλές εφαρμογές DC, η χωρητικότητα MOV έχει μικρή επίδραση στη λειτουργία του κυκλώματος.

Όταν η εφαρμοζόμενη τάση παραμένει κάτω από το όριο συγκράτησης, η MOV παραμένει στην κατάσταση υψηλής αντίστασης και τα χωρητικά χαρακτηριστικά της συνήθως έχουν ελάχιστη επιρροή στην απόδοση. Κατά τη διάρκεια ενός περιστατικού εκτίναξης, η αγωγιμότητα της MOV γίνεται ο κυρίαρχος παράγοντας.

Κυκλώματα AC

Η χωρητικότητα γίνεται πιο σημαντική σε συστήματα AC.

Επειδή το MOV είναι συνδεδεμένο σε όλη την προστατευόμενη κυκλωματική διαδρομή, η χωρητικότητά του επιτρέπει να ρέει ένα μικρό AC ρεύμα ακόμη και όταν δεν υπάρχει αναταραχή. Αυτό συμβάλλει στο ρεύμα διαρροής που παρατηρείται κατά τη διάρκεια της κανονικής λειτουργίας.

Καθώς η συχνότητα λειτουργίας αυξάνεται, η επίδραση της χωρητικότητας γίνεται πιο αισθητή. Για αυτό το λόγο, η χωρητικότητα του MOV λαμβάνεται συχνά υπόψη σε εξοπλισμό επικοινωνίας, κυκλώματα υψηλής συχνότητας και άλλες εφαρμογές ευαίσθητες στα σήματα.

Χωρητική Αντίσταση

Η αντίσταση που δημιουργείται από τη χωρητικότητα σε ένα κύκλωμα AC είναι γνωστή ως χωρητική αντίσταση.

Όπου:

• X₍C₎ = χωρητική αντίσταση (Ω)

• f = συχνότητα (Hz)

• C = χωρητικότητα (F)

Αυτή η σχέση δείχνει ότι η χωρητική αντίσταση μειώνεται καθώς η συχνότητα αυξάνεται και επίσης μειώνεται καθώς η χωρητικότητα αυξάνεται.

Ως αποτέλεσμα, τα σήματα υψηλότερης συχνότητας μπορούν να παράγουν μεγαλύτερα ρεύματα διαρροής μέσω της χωρητικής διαδρομής του MOV.

Περίληψη Κύριων Ηλεκτρικών Χαρακτηριστικών

Η ηλεκτρική συμπεριφορά ενός MOV καθορίζεται κυρίως από τρία χαρακτηριστικά: αντίσταση εξαρτώμενη από την τάση, μη γραμμική αντίδραση τάσης-ρεύματος και χωρητικότητα.

Υπό κανονικές συνθήκες λειτουργίας, το MOV διατηρεί πολύ υψηλή αντίσταση και επιτρέπει να ρέει μόνο ένα μικρό ρεύμα διαρροής. Καθώς η τάση πλησιάζει την περιοχή συγκράτησης, η αντίσταση μειώνεται γρήγορα και το ρεύμα αυξάνεται απότομα, επιτρέποντας στη συσκευή να εκτρέψει την ενέργεια της αναταραχής μακριά από το προστατευμένο κύκλωμα.

Η παρουσία της χωρητικότητας επηρεάζει επίσης το ρεύμα διαρροής, ιδιαίτερα σε εφαρμογές AC και υψηλής συχνότητας. Μαζί, αυτά τα χαρακτηριστικά επιτρέπουν στα MOV να παρέχουν γρήγορη και αποτελεσματική προστασία από αναταραχές.

Επιλογή του Σωστού MOV για Προστασία

Η επιλογή του σωστού MOV είναι απαραίτητη για την επίτευξη αξιόπιστης προστασίας από αναταραχές. Μια συσκευή με ανεπαρκείς αξιολογήσεις μπορεί να αποτύχει πρόωρα, ενώ μια υπερμεγέθης συσκευή μπορεί να μην παρέχει βέλτιστη προστασία για ευαίσθητα εξαρτήματα.

Πολλές βασικές προδιαγραφές θα πρέπει να αξιολογηθούν μαζί για να διασφαλιστεί η σωστή λειτουργία τόσο υπό κανονικές όσο και υπό συνθήκες αναταραχής.

Μέγιστη Εργασιακή Τάση

Η μέγιστη εργασία τάση είναι η υψηλότερη συνεχής τάση που μπορεί να εφαρμοστεί στο MOV διατηρώντας το ρεύμα διαρροής εντός καθορισμένων ορίων.

Αυτή η τιμή θα πρέπει πάντα να είναι υψηλότερη από την κανονική τάση λειτουργίας του κυκλώματος. Η επιλογή ενός κατάλληλου περιθωρίου βοηθά στην αποφυγή ανεπιθύμητης αγωγιμότητας και μειώνει την μακροπρόθεσμη καταπόνηση της συσκευής.

Τάση Συγκράτησης

Η τάση συγκράτησης καθορίζει το επίπεδο στο οποίο το MOV αρχίζει να αγωγεί σημαντικό ρεύμα και ενεργά περιορίζει περαιτέρω αύξηση της τάσης.

Μια χαμηλότερη τάση συγκράτησης παρέχει γενικά ισχυρότερη προστασία, αλλά πρέπει να παραμένει αρκετά υψηλή ώστε να αποφευχθεί η παρεμβολή στη φυσιολογική λειτουργία. Η σωστή επιλογή απαιτεί εξισορρόπηση της αποτελεσματικότητας προστασίας και της σταθερότητας λειτουργίας.

Αξιολόγηση ρεύματος αναταραχής

Η αξιολόγηση ρεύματος αναταραχής προσδιορίζει το μέγιστο αιχμής ρεύμα που το MOV μπορεί να αγωγή ασφαλώς κατά τη διάρκεια μιας παροδικής εκδήλωσης.

Εφαρμογές που εκτίθενται σε αναταραχές σχετιζόμενες με τη κεραυνό, βιομηχανικά παροδικά γεγονότα ή άλλες υψηλής ενέργειας διαταραχές συχνά απαιτούν υψηλότερες ικανότητες ρεύματος αναταραχής.

Η επιλογή ενός MOV με επαρκή ικανότητα διαχείρισης ρεύματος βελτιώνει την αξιοπιστία και μειώνει τον κίνδυνο αποτυχίας κατά τη διάρκεια σοβαρών γεγονότων αναταραχής.

Αξιολόγηση Απορρόφησης Ενέργειας

Η αξιολόγηση απορρόφησης ενέργειας υποδεικνύει την μέγιστη ενέργεια αναταραχής που το MOV μπορεί να απορρίψει ασφαλώς και συνήθως εκφράζεται σε joules (J).

Κατά τη διάρκεια μιας αναταραχής, το MOV μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα. Η επιλεγμένη συσκευή θα πρέπει να έχει μια ενεργειακή αξιολόγηση που να υπερβαίνει την μέγιστη αναμενόμενη ενέργεια αναταραχής για να παρέχει επαρκή προστασία και διάρκεια ζωής.

Χρόνος Αντίδρασης

Ο χρόνος αντίδρασης αναφέρεται στο πόσο γρήγορα το MOV αρχίζει να αγωγεί μετά από την εμφάνιση μιας τάσης αναταραχής.

Τα MOV συνήθως αντιδρούν μέσα σε περίπου 100 νανοδευτερόλεπτα, επιτρέποντάς τους να αντιδρούν γρήγορα σε παροδικά γεγονότα υπερβολικής τάσης πριν τα ευαίσθητα εξαρτήματα υποστούν ζημιά.

Μέγιστη Τάση AC

Η μέγιστη αξιολόγηση τάσης AC προσδιορίζει την υψηλότερη RMS τάση που μπορεί να εφαρμοστεί συνεχώς στο MOV σε συστήματα AC.

Η επιλεγμένη αξιολόγηση θα πρέπει να είναι ελαφρώς υψηλότερη από την κανονική τάση γραμμής για να αποτραπεί υπερβολικό ρεύμα διαρροής και περιττή καταπόνηση της συσκευής.

Ρεύμα Διαρροής

Το ρεύμα διαρροής είναι το μικρό ρεύμα που ρέει μέσω του MOV ενώ λειτουργεί κάτω από την τάση συγκράτησής του.

Αν και κανονικά είναι πολύ μικρό, το ρεύμα διαρροής μπορεί να παρέχει χρήσιμες πληροφορίες σχετικά με την κατάσταση της συσκευής. Μια αύξηση στο ρεύμα διαρροής μπορεί να υποδεικνύει γήρανση, ηλεκτρική καταπόνηση ή υποβάθμιση.

Μακροχρόνια Αξιοπιστία και Μετατόπιση Αναταραχής

Η απόδοση του MOV αλλάζει σταδιακά καθώς η ενέργεια αναταραχής απορροφάται επανειλημμένα.

Ένα από τα πιο κοινά αποτελέσματα γήρανσης είναι η μετατόπιση ρεύματος, η οποία αναφέρεται σε αλλαγές στις ηλεκτρικές χαρακτηριστικές, ιδιαίτερα στην τάση συγκράτησης, μετά από επανειλημμένη έκθεση σε κορυφώσεις.

Καθώς το MOV γερνά:

• Η τάση συγκράτησης μπορεί να αλλάξει

• Το ρεύμα διαρροής μπορεί να αυξηθεί

• Η ικανότητα διαχείρισης ενέργειας μπορεί να μειωθεί

• Η συνολική προστατευτική απόδοση μπορεί να υποχωρήσει

Οι εφαρμογές που εκτίθενται σε συχνές μεταβατικές καταστάσεις θα πρέπει να εξετάσουν την μακροχρόνια αξιοπιστία κατά την επιλογή ενός MOV και μπορεί να απαιτούν περιοδικό έλεγχο ή αντικατάσταση.

Λίστα Ελέγχου Επιλογής MOV και Καλές Πρακτικές

Πριν επιλέξετε ένα MOV, επαληθεύστε ότι η συσκευή παρέχει:

• Μέγιστη λειτουργική τάση πάνω από την κανονική τάση λειτουργίας

• Κατάλληλη τάση συγκράτησης για προστατευμένα εξαρτήματα

• Αρκετή ικανότητα ρεύματος κορύφωσης

• Επαρκής αξιολόγηση απορρόφησης ενέργειας

• Γρήγορος χρόνος απόκρισης

• Κατάλληλη αξιολόγηση τάσης AC

• Αποδεκτά χαρακτηριστικά ρεύματος διαρροής

• Μακροχρόνια αξιοπιστία κατάλληλη για αναμενόμενη έκθεση σε κορυφώσεις

Η αξιολόγηση αυτών των προδιαγραφών μαζί βοηθά στην εξασφάλιση αποτελεσματικής προστασίας από κορυφώσεις και αξιόπιστης μακροχρόνιας λειτουργίας.

Πραγματικές Εφαρμογές των MOVs

Τα MOVs χρησιμοποιούνται σε όλο το ηλεκτρικό και ηλεκτρονικό σύστημα για προστασία από γεγονότα υπερτάσης. Η ικανότητά τους να αντιδρούν αυτόματα και να εκτρέπουν την ενέργεια κορυφής τα καθιστά κατάλληλα για μια ευρεία γκάμα εφαρμογών.

Προστασία Ημιαγωγών

Ευαίσθητες ημιαγωγικές συσκευές μπορεί να καταστραφούν ακόμα και από σύντομες spike τάσεις.

Τα MOVs χρησιμοποιούνται συνήθως για την προστασία των:

• Τρανιστόρων

• MOSFETs

• Θυρίστορ

• Ενσωματωμένων κυκλωμάτων

• Μικροελεγκτών

• Ικανών ημιαγωγών

Με το να περιορίζουν την τάση κορύφωσης, τα MOVs βοηθούν στη βελτίωση της αξιοπιστίας των εξαρτημάτων και στη μείωση του κινδύνου ηλεκτρικής ζημιάς.

Εξοπλισμός Μηχανών και Διακόπτες

Μηχανές, ρελέ, επαφές και συσκευές διακόπτη παράγουν συχνά μεταβατικές τάσεις κατά τη διάρκεια της λειτουργίας.

Τα MOVs βοηθούν στην καταστολή:

• Μεταβατικών ρευμάτων

• Ηλεκτρικού θορύβου

• Ανάψιμο επαφών

• Πρόωρη φθορά των εξαρτημάτων

Αυτό βελτιώνει την αξιοπιστία του εξοπλισμού και παρατείνει τη διάρκεια ζωής των συσκευών διακόπτη.

Προστασία Τροφοδοσίας και Συστήματος Τροφοδοσίας

Τα συστήματα τροφοδοσίας εκτίθενται συχνά σε κορυφώσεις που προκαλούνται από κεραυνούς, διακοπές παροχής, μεγάλες φορτίσεις κινητήρων και διαταραχές του δικτύου.

Τα MOVs εγκαθίστανται συνήθως σε:

• Προστατευτικά κορυφών

• Τροφοδοτικά

• AC τροφοδοσίες

• Τροφοδοτικούς μετασχηματιστές

• Φορτιστές μπαταριών

• Εξοπλισμό ρύθμισης τάσης

Σε αυτές τις εφαρμογές, το MOV λειτουργεί ως η πρώτη γραμμή άμυνας κατά της εισερχόμενης ενέργειας κορύφωσης.

Εξοπλισμός Επικοινωνίας και Δικτύωσης

Τα συστήματα επικοινωνίας χρησιμοποιούν συχνά μακρές καλωδιοταινίες που μπορεί να εκτεθούν σε εξωτερικές πηγές κορυφής.

Τα MOVs χρησιμοποιούνται συνήθως σε:

• Τηλεφωνικά συστήματα

• Δίκτυα επικοινωνίας

• Εξοπλισμό μετάδοσης δεδομένων

• Υλικό δικτύωσης

• Συσκευές διανομής σημάτων

Αυτή η προστασία βοηθά στη διατήρηση της αξιοπιστίας του συστήματος και της ακεραιότητας των δεδομένων.

Βιομηχανικά και Διανεμητικά Συστήματα

Οι βιομηχανικές περιβάλλοντες συχνά περιέχουν μεγάλες ηλεκτρικές φορτίσεις και εξοπλισμό διακόπτη ικανό να παράγει σημαντικές μεταβατικές τάσεις.

Τα MOVs χρησιμοποιούνται ευρέως σε:

• Βιομηχανικά συστήματα ηλεκτρικής ενέργειας

• Πίνακες ελέγχου

• Συστήματα αυτοματοποίησης

• Κέντρα ελέγχου κινητήρων

• Διανεμητικό εξοπλισμό

Αυτές οι εγκαταστάσεις βοηθούν στην προστασία τόσο του εξοπλισμού ηλεκτρικής ενέργειας όσο και των ευαίσθητων ηλεκτρονικών ελέγχου.

Καταναλωτικά Ηλεκτρονικά

Πολλά καταναλωτικά προϊόντα περιέχουν ενσωματωμένη προστασία MOV.

Παραδείγματα περιλαμβάνουν:

• Κινητά τηλέφωνα

• Λάπτοπ

• Υπολογιστές επιτραπέζιοι

• Τηλεοράσεις

• Ψηφιακές κάμερες

• Συστήματα παιχνιδιών

• Οικιακές συσκευές

Τα MOVs βοηθούν στην προστασία αυτών των συσκευών από διαταραχές τάσης που μπορεί να προκύψουν στο δίκτυο τροφοδοσίας.

Ειδικές Υψηλής Συχνότητας Εφαρμογές

Παρόλο που χρησιμοποιούνται κυρίως για προστασία κορυφής, τα MOVs μπορούν επίσης να βρεθούν σε ορισμένες εφαρμογές υψηλής συχνότητας και μικροκυμάτων.

Τα μη γραμμικά ηλεκτρικά χαρακτηριστικά τους μπορούν να χρησιμοποιηθούν για:

• Διαμόρφωση σημάτων

• Ανίχνευση σημάτων

• Μετατροπή συχνότητας

Αυτές οι εφαρμογές είναι λιγότερο κοινές αλλά αποδεικνύουν την ευελιξία της τεχνολογίας MOV.

Σχεδιασμός Κυκλώματος Προστασίας MOV και Συμβουλές Επιλογής

Η σωστή επιλογή MOV είναι απαραίτητη για την εξασφάλιση αξιόπιστης προστασίας από κορυφές. Η συσκευή πρέπει να αντέχει σε κανονικές συνθήκες λειτουργίας ενώ χειρίζεται με ασφάλεια γεγονότα υπερτάσης.

Καθορίστε την Συνεχή Λειτουργική Τάση

Το MOV θα πρέπει να παραμένει ανενεργό κατά τη διάρκεια της κανονικής λειτουργίας.

Μια κοινή πρακτική σχεδίασης είναι η επιλογή ενός MOV με συνεχόμενη τάση λειτουργίας περίπου 10% έως 15% υψηλότερη από την αναμενόμενη τάση λειτουργίας. Αυτό βοηθά στην προσαρμογή των διακυμάνσεων της τροφοδοσίας και αποτρέπει την ανεπιθύμητη αγωγιμότητα.

Υπολογίστε την Απαιτούμενη Ενέργεια Σ Surge

Εκτιμήστε την μέγιστη αναμενόμενη ενέργεια σ surge στην εφαρμογή και επιλέξτε ένα MOV με κατάλληλο περιθώριο ασφαλείας.

Οι υψηλότερες βαθμολογίες ενέργειας γενικά βελτιώνουν την ανθεκτικότητα και παρέχουν καλύτερη προστασία σε περιβάλλοντα όπου οι διακυμάνσεις συμβαίνουν συχνά.

Επιβεβαιώστε την Ικανότητα Ρεύματος Σ Surge

Το επιλεγμένο MOV θα πρέπει να έχει βαθμολογία ρεύματος σ surge μεγαλύτερη από την υψηλότερη αναμενόμενη διαλείπουσα ροή.

Το επιπλέον περιθώριο διαχείρισης ρεύματος βελτιώνει συχνά την μακροχρόνια αξιοπιστία και μειώνει την καταπόνηση της συσκευής.

Εξετάστε τις Απαιτήσεις Απορρόφησης Ισχύος

Η ενέργεια σ surge που απορροφάται από το MOV μετατρέπεται σε θερμότητα.

Η επιλεγμένη συσκευή θα πρέπει να παρέχει επαρκή ικανότητα απορρόφησης ισχύος για να χειριστεί τις αναμενόμενες συνθήκες λειτουργίας χωρίς υπερβολική θερμική καταπόνηση.

Επιλέξτε την Σωστή Τάση Σφίξιμο

Η τάση σφίξιμο θα πρέπει να είναι αρκετά χαμηλή για να προστατεύει ευαίσθητα στοιχεία, αλλά αρκετά υψηλή ώστε να αποφεύγει την περιττή αγωγιμότητα κατά τη διάρκεια της κανονικής λειτουργίας.

Η επιλογή της σωστής τιμής είναι μία από τις πιο σημαντικές πτυχές του σχεδιασμού προστασίας MOV.

Συμπεριλάβετε Επιπλέον Συσκευές Προστασίας

Τα MOV συχνά συνδυάζονται με πρόσθετα προστατευτικά στοιχεία όπως ασφάλειες και θερμικές συσκευές προστασίας.

Αυτές οι συσκευές παρέχουν εφεδρική προστασία αν μια σοβαρή διακύμανση ή μια παρατεταμένη κατάσταση υπερτάσης προκαλέσει υπερβολικό ρεύμα ή υπερθέρμανση.

Καλές Πρακτικές για Αξιοπιστη Προστασία MOV

Για αξιόπιστη λειτουργία, βεβαιωθείτε ότι το επιλεγμένο MOV παρέχει:

• Επαρκές περιθώριο συνεχούς τάσης

• Αρκετή ικανότητα ενέργειας σ surge

• Κατάλληλη βαθμολογία ρεύματος σ surge

• Κατάλληλη ικανότητα απορρόφησης ισχύος

• Σωστή τάση σφίξιμο

• Σωστή ασφάλεια ή θερμική προστασία

Η τήρηση αυτών των κατευθυντήριων γραμμών βοηθά στη βελτίωση της απόδοσης προστασίας σ surge, στην αξιοπιστία του εξοπλισμού και στην συνολική ασφάλεια του συστήματος.

Συμπέρασμα

Τα MOV παρέχουν μια απλή και αποτελεσματική μέθοδο προστασίας ηλεκτρονικού εξοπλισμού από ζημιογόνες διακυμάνσεις τάσης. Η ικανότητά τους να ανταποκρίνονται γρήγορα, να σφίγγουν την υπερβολική τάση και να απορροφούν ενέργεια σ surge τα καθιστά μια κοινή επιλογή σε τροφοδοσίες, βιομηχανικά συστήματα, εξοπλισμό επικοινωνίας και καταναλωτικά ηλεκτρονικά. Η κατανόηση της λειτουργίας των MOV, των βαθμολογιών τους, της συμπεριφοράς τους κατά την γήρανση και της σωστής ενσωμάτωσής τους στο κύκλωμα βοηθά στην εξασφάλιση αξιόπιστης προστασίας σ surge και βελτιώνει την μακροχρόνια ανθεκτικότητα των ηλεκτρονικών συστημάτων.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί συνδέεται ένα MOV παράλληλα και όχι σε σειρά με το κύκλωμα που προστατεύει;

Ένα MOV συνδέεται παράλληλα ώστε να μπορεί συνεχώς να παρακολουθεί την τάση στο προστατευμένο κύκλωμα χωρίς να παρεμβαίνει στην κανονική ροή του ρεύματος. Κατά τη διάρκεια κανονικής λειτουργίας, το MOV παραμένει σε κατάσταση υψηλής αντίστασης και τραβά μόνο μια μικρή διαρροή ρεύματος. Όταν μια υπερφόρτιση τάσης υπερβεί την τάση σφίξιμο, το MOV εναλλάσσεται γρήγορα σε κατάσταση χαμηλής αντίστασης και παρέχει μια εναλλακτική διαδρομή για το ρεύμα σ surge. Αυτή η διάταξη επιτρέπει στο MOV να εκτρέψει την υπερβολική ενέργεια μακριά από ευαίσθητα στοιχεία, διατηρώντας ταυτόχρονα κανονική λειτουργία του κυκλώματος κάτω από κανονικές συνθήκες.

2. Πώς επηρεάζει η επαναλαμβανόμενη έκθεση σε υπερφορτίσεις την μακροχρόνια αξιοπιστία ενός MOV;

Κάθε γεγονός υπερφόρτισης που απορροφάται από ένα MOV προκαλεί μια μικρή ποσότητα εσωτερικής απο degradation μέσα στη δομή κόκκων οξειδίου του ψευδαργύρου του. Με την πάροδο του χρόνου, οι επαναλαμβανόμενες υπερφορτίσεις μπορούν να μειώσουν την ικανότητα διαχείρισης ενέργειας της συσκευής, να αυξήσουν την διαρροή ρεύματος και να μεταβάλλουν την τάση σφίξιμο της. Αν και ένα MOV μπορεί να συνεχίσει να λειτουργεί μετά από πολλές υπερφορτίσεις, η προστατευτική του απόδοση σταδιακά υποχωρεί. Για αυτόν τον λόγο, τα MOV θεωρούνται θυσιαστικές συσκευές προστασίας και μπορεί να απαιτούν επιθεώρηση ή αντικατάσταση μετά από σημαντική έκθεση σε υπερφορτίσεις για να διατηρηθεί η αξιόπιστη προστασία.

3. Ποιους παράγοντες θα πρέπει να αξιολογήσετε κατά την επιλογή ενός MOV για προστασία από υπερφορτίσεις τροφοδοσίας;

Η σωστή επιλογή MOV απαιτεί την αξιολόγηση πολλαπλών προδιαγραφών αντί να εστιάζετε μόνο στην διαβάθμιση τάσης. ΣημανParametric περιλαμβάνουν την μέγιστη τάση λειτουργίας, την τάση σφίξιμο, την βαθμολογία ρεύματος σ surge, την ικανότητα απορρόφησης ενέργειας, τον χρόνο απόκρισης, τη διαρροή ρεύματος και την μακροχρόνια αντοχή σε υπερφορτίσεις. Το επιλεγμένο MOV θα πρέπει να αντέχει την κανονική τάση λειτουργίας χωρίς να διεξάγει, ενώ παρέχει αρκετή ικανότητα διαχείρισης υπερφορτίσεων για τις αναμενόμενες διαλείπουσες εκδηλώσεις. Επαρκή περιθώρια σχεδίασης βελτιώνουν την αξιοπιστία και βοηθούν να αποτραπεί η πρόωρη γήρανση ή αποτυχία του MOV.

4. Γιατί τα MOV χρησιμοποιούνται συχνά μαζί με ασφάλειες ή θερμικές συσκευές προστασίας;

Ενώ μια MOV χειρίζεται αποτελεσματικά τις παροδικές αυξήσεις διάρκειας, δεν είναι σχεδιασμένη να διεξάγει συνεχώς ρεύμα υπό συνθήκες παρατεταμένης υπερβολικής τάσης. Εάν προκύψει σοβαρή βλάβη, η MOV μπορεί να παραμείνει αγώγιμη και να παράγει υπερβολική θερμότητα. Ένας ασφάλτιος ή συσκευή θερμικής προστασίας παρέχει ένα δευτερεύον επίπεδο ασφάλειας αποσυνδέοντας τη MOV όταν αναπτύσσονται ανώμαλες συνθήκες ρεύματος ή θερμοκρασίας. Αυτός ο συνδυασμός βοηθά στην πρόληψη της υπερθέρμανσης, της ζημιάς του εξοπλισμού και πιθανών κινδύνων ασφαλείας ενώ βελτιώνει τη συνολική αξιοπιστία του κυκλώματος προστασίας.

5. Πώς επιτρέπει η εσωτερική δομή κόκκων οξειδίου ψευδαργύρου σε μια MOV να ανταποκρίνεται τόσο γρήγορα σε αυξήσεις τάσης;

Μια MOV αποτελείται κυρίως από κόκκους οξειδίου ψευδαργύρου περιβαλλόμενους από μικροσκοπικές διασταυρώσεις κόκκων που συμπεριφέρονται παρόμοια με ένα μεγάλο δίκτυο ημιαγωγικών διασταυρώσεων. Υπό κανονικές συνθήκες τάσης, αυτές οι διασταυρώσεις περιορίζουν τη ροή του ρεύματος, με αποτέλεσμα πολύ υψηλή αντίσταση. Όταν η τάση υπερβαίνει το κατώφλι της συσκευής, μηχανισμοί αγωγιμότητας όπως η σήραγγα ηλεκτρονίων και η αποτυχία χιονοστιβάδας συμβαίνουν στις διαστάυρωσεις των κόκκων. Αυτό προκαλεί την πτώση της αντίστασης γρήγορα, επιτρέποντας στη MOV να διεξάγει μεγάλες παροδικές ρεύματα εντός νανοδευτερολέπτων και να περιορίσει την τάση πριν μπορέσουν να καταστραφούν ευαίσθητα εξαρτήματα.
