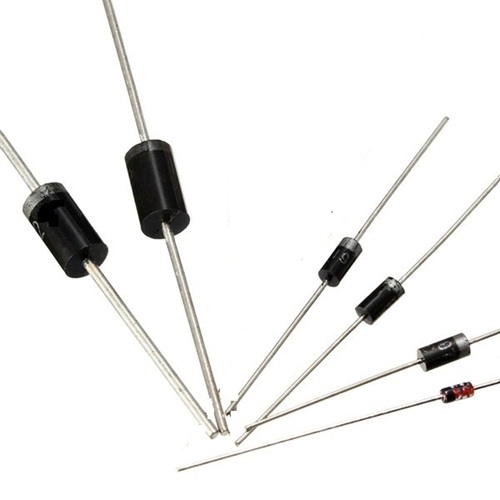

Εξερευνώντας Δίοδος: Δομή, Χαρακτηριστικά, Εφαρμογές

Οι δίοδοι είναι συσκευές ημιαγωγού που χτίζονται γύρω από μια ζεύξη PN που επιτρέπει τη ροή του ρεύματος κυρίως σε μία κατεύθυνση. Η συμπεριφορά τους εξαρτάται από την επιλογή υλικού, την προσθήκη ντοπίνγκ, τη βίαση, τη δομή της ζεύξης, τον τύπο συσκευασίας και τις συνθήκες λειτουργίας. Αυτό το άρθρο εξηγεί τη δομή της δίοδος, τη συμπεριφορά της ζεύξης, τους παράγοντες επιλογής, τις μεθόδους δοκιμών και τις πρακτικές εφαρμογές όπως η διόρθωση, η ανίχνευση, η ρύθμιση τάσης, η αποσυμπίεση, τα LED, οι δίοδοι Schottky, οι δίοδοι Ζενέρ και οι συσκευές ευρέως φάσματος.

Κατάλογος

Δομή Δίοδος και Συμπεριφορά Ζεύξης

Μια δίοδος μπορεί να διαβαστεί ως μια σκόπιμα σχεδιασμένη ζεύξη PN που, υπό τυπικές συνθήκες λειτουργίας, τείνει να επιτρέπει τη ροή ρεύματος σε μία κατεύθυνση ενώ αντιστέκεται στην άλλη.

Αυτή η κατεύθυνση συμπεριφορά δεν προέρχεται από μια μηχανική πύλη; προκύπτει από το πώς οι φορείς διανέμονται και πώς τα ηλεκτρικά πεδία εγκαθίστανται σε μια κατάσταση ισορροπίας μέσα στον ημιαγωγό.

Στην καθημερινή εργασία κυκλωμάτων, συχνά φαίνεται πιο διαισθητικό να αντιμετωπίζουμε τη δίοδο ως ένα ηλεκτροστατικό ενεργειακό φράγμα του οποίου το ύψος μπορεί να μετατοπιστεί από μια εφαρμοσμένη τάση, επειδή αυτό το πλαίσιο ευθυγραμμίζεται συνήθως με το τι δείχνουν οι μετρήσεις στον πάγκο.

Υλικά και Ντοπίνγκ

Μια ζεύξη PN ξεκινά με μια υποστρωματική ημιαγώγιμη ουσία; η σιλικόνη είναι κοινή για συσκευές γενικής χρήσης, ενώ άλλα υλικά επιλέγονται όταν οι στόχοι απόδοσης κατευθύνουν διαφορετικά (ταχύτητα, διαρροή, εύρος θερμοκρασίας, οπτική συμπεριφορά).

Το ντοπίνγκ είναι ο τρόπος που καθορίζεται ο κυριότερος πληθυσμός φορέων, και αυτό θέτει και τις προσδοκίες για το πώς θα αντιδράσει η ζεύξη μόλις εφαρμοστεί η βίαση.

Λεπτομέρειες περιοχής τύπου P:

• Οι ντοπερ τους αποδεκτές δημιουργούν υψηλή συγκέντρωση τρυπών ως κύριους φορείς, με ηλεκτρόνια παρόντα ως δευτερεύοντες φορείς.

Λεπτομέρειες περιοχής τύπου N:

• Οι ντοπερ τους δωρητές δημιουργούν υψηλή συγκέντρωση ηλεκτρονίων ως κύριους φορείς, με τρύπες παρούσες ως δευτερεύοντες φορείς.

Στην πράξη, η συγκέντρωση ντοπίνγκ και η γεωμετρία της ζεύξης λειτουργούν σαν ρυθμιστικές ροδέλες που σχηματίζουν τη συμπεριφορά πτώσης μπροστά, τις τάσεις διαρροής αντίστροφης, την αποθήκευση φορτίου, τη χωρητικότητα, την ταχύτητα εναλλαγής και τα χαρακτηριστικά σπασίματος.

Η εργασία σχεδίασης έχει τον τρόπο να το κάνει προσωπικό: δύο μέρη μπορούν να μοιράζονται το ίδιο σχήμα σχηματικού yet να συμπεριφέρονται αισθητά διαφορετικά, και η διαφορά συχνά ανιχνεύεται σε ένα προφίλ ντοπίνγκ που «σιωπηλά» κάνει τη μεγαλύτερη πραγματική μηχανική.

Δημιουργία Ζεύξης

Μόλις οι περιοχές τύπου p και τύπου n αγγίξουν, οι φορείς αρχίζουν να μετακινούνται διαμέσου της διεπαφής επειδή τα συγκεντρωτικά διαγράμματα δεν είναι ισορροπημένα.

Διασπορά και ανασύνθεση φορέων διαμέσου της διεπαφής:

• Τα ηλεκτρόνια διασπείρονται από την πλευρά n στην πλευρά p και ανασυντίθενται με τρύπες.

• Οι τρύπες διασπείρονται από την πλευρά p στην πλευρά n και ανασυντίθενται με ηλεκτρόνια.

Αυτή η ανασύνθεση αφήνει πίσω ιονισμένα άτομα ντοπίνγκ κοντά στο όριο. Αυτά τα ιόντα δεν κινούνται ελεύθερα, επομένως το φορτίο τους παραμένει ως μια σταθερή υποβάθμιση.

Σταθερές ιονισμένες χρεώσεις που αφήνονται κοντά στη διεπαφή:

• Στην πλευρά n, τα θετικά φορτισμένα ιόντα δωρητών παραμένουν.

• Στην πλευρά p, τα αρνητικά φορτισμένα ιόντα αποδεκτών παραμένουν.

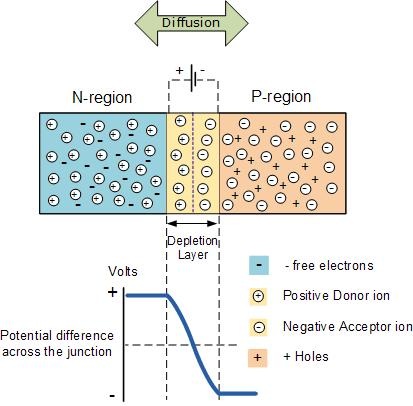

Ποιες μορφές έχει η περιοχή εξάντλησης (γνωστή επίσης ως περιοχή χωρητικού φορτίου), μια περιοχή με σχετικά λίγους κινητούς φορείς.

Αυτή η περιοχή δημιουργεί ένα εσωτερικό ηλεκτρικό πεδίο και μια ενσωματωμένη δυναμική που αντιστέκεται σε περαιτέρω διάχυση.

Μια επαναλαμβανόμενη απογοήτευση, και επίσης ένα χρήσιμο στοιχείο, κατά τη διάρκεια της αποσφαλμάτωσης στο εργαστήριο είναι ότι οι συμπεριφορές που φαίνονται "απροσδόκητες" από έξω (εξαρτώμενη από την πολικότητα χωρητικότητα, επιδράσεις αποθήκευσης φορτίου, αργή ανάκαμψη) συχνά βγάζουν νόημα μόλις η περιοχή εξάντλησης θεωρηθεί ως δυναμικό ηλεκτρικό αντικείμενο αντί για στατική οριακή.

Πολιτική της διασταύρωσης

Η πολιτική δεν απλώς αλλάζει μια δίοδο μεταξύ δύο καθαρών καταστάσεων· ανασχηματίζει την περιοχή εξάντλησης και αλλάζει τον τρόπο με τον οποίο οι φορείς εισάγονται, παρασύρονται, αποθηκεύονται και ανασυνδυάζονται.

Η θετική πολιτική τοποθετεί τον ανόδιο σε υψηλότερη ηλεκτρική δυναμική από την κάθοδο. Το φράγμα διασταύρωσης μειώνεται αποτελεσματικά και η περιοχή εξάντλησης γίνεται πιο στενή.

Καθώς το φράγμα μειώνεται, οι φορείς πλειοψηφίας εισάγονται μέσα από τη διασταύρωση και γίνονται φορείς μειοψηφίας από την άλλη πλευρά.

Κατευθύνσεις εισαγωγής φορέων πλειοψηφίας υπό θετική πολιτική:

• Οι ηλεκτρόνια κινούνται από n σε p (στη συνέχεια συμπεριφέρονται ως φορείς μειοψηφίας στην περιοχή p).

• Οι τρύπες κινούνται από p σε n (στη συνέχεια συμπεριφέρονται ως φορείς μειοψηφίας στην περιοχή n).

Καθώς η εισαγωγή αυξάνεται, το ρεύμα διόδου αυξάνεται απότομα με την τάση.

Κατά την επίλυση προβλημάτων, αυτή η απότομη κλίση τείνει να προκαλεί ισχυρές αντιδράσεις: μια "μικρή" μετατόπιση θετικής τάσης μπορεί να οδηγήσει σε εντυπωσιακή αλλαγή ρεύματος, γι' αυτό και ένα κύκλωμα που φαίνεται μόνο ελαφρώς θετικά προκατειλημμένο μπορεί να καταλήξει να λειτουργεί θερμότερα από το αναμενόμενο μόλις οι ανοχές και οι διακυμάνσεις θερμοκρασίας σωρευθούν.

Η αρνητική πολιτική τοποθετεί την κάθοδο σε υψηλότερη ηλεκτρική δυναμική από τον ανόδιο. Η περιοχή εξάντλησης επεκτείνεται, το αποτελεσματικό φράγμα αυξάνεται, και οι φορείς πλειοψηφίας απομακρύνονται από την διεπαφή.

Μια ιδανική δίοδος θα έδειχνε μηδενικό ρεύμα, αλλά οι πραγματικοί παράγοντες παρουσιάζουν ρεύμα διαρροής κατά την αντίστροφη κατεύθυνση, που προκαλείται από τους φορείς μειοψηφίας και τη δημιουργία φορέων εντός της περιοχής εξάντλησης.

Το ρεύμα διαρροής μπορεί να φαίνεται πολύ μικρό σε κανονική θερμοκρασία, αλλά συχνά αυξάνεται σημαντικά σε υψηλότερες θερμοκρασίες. Σε κυκλώματα υψηλής αντίστασης και θερμές συνθήκες, η διαρροή γίνεται επομένως μια σημαντική παράμετρος που πρέπει να εξεταστεί προσεκτικά.

Σε αρκετά υψηλή αντίστροφη τάση, συμβαίνει κατάρρευση και το αντίστροφο ρεύμα αυξάνεται απότομα. Ο υποκείμενος μηχανισμός εξαρτάται από τη δομή και την πρόσμιξη, με τη συμπεριφορά Zener και την κατηγορία εκτίναξης να είναι κοινές.

Η κατάρρευση δεν είναι απαραίτητα καταστροφική: ορισμένες διόδοι κατασκευάζονται για να λειτουργούν εκεί, και ακόμη και οι "συνηθισμένες" διόδοι μπορούν να επιβιώσουν αν το περιβάλλον κύκλωμα περιορίζει ρεύμα με ελεγχόμενο τρόπο.

Πολλές αποτυχίες στο εργαστήριο που φαίνονται σαν "η δίοδος πέθανε τυχαία κατά την κατάρρευση" αποδεικνύονται πιο προβλέψιμες με μια δεύτερη ματιά, συχνά συνδεδεμένες με την απουσία σειριακής αντίστασης, μια υπεραισιόδοξη διαδρομή ισχύος, ή περιορισμό ρεύματος που υπήρχε στο χαρτί, αλλά όχι στην πραγματική συναρμολόγηση.

Τερματικά, Πολικότητα, και Συμβάσεις Ρεύματος

Ο τερματικός σταθμός πλευράς p ονομάζεται ανόδιο, και ο τερματικός σταθμός πλευράς n ονομάζεται κάθοδος.

Το συμβατικό ρεύμα ορίζεται να ρέει από τον ανόδιο στην κάθοδο κατά τη διάρκεια της θετικής αγωγιμότητας, ταιριάζοντας με τις συμβάσεις που χρησιμοποιούνται σε σχηματικά διαγράμματα, φυλλάδια δεδομένων και τυπικές διατάξεις μέτρησης.

Όταν διαγιγνώσκουμε ένα κύκλωμα, η πειθαρχία σχετικά με τον προσανατολισμό ανόδιο/κάθοδος βοηθά στην αποφυγή μιας κλασικής πηγής σύγχυσης: η ανάμειξη της κατεύθυνσης ροής ηλεκτρονίων με την κατεύθυνση του συμβατικού ρεύματος και στη συνέχεια η εσφαλμένη ερμηνεία των αναμενόμενων πτώσεων τάσης.

Σύμβολα, Σημασιολογικές Σημάνσεις, και Φυσικές Σημάνσεις

Στα σχηματικά, το σύμβολο της δίδου υποδηλώνει την προτιμώμενη κατεύθυνση ροής του συμβατικού ρεύματος.

Κοινές σημάνσεις αναφοράς περιλαμβάνουν:

• D

• VD

Σε φυσικές συσκευασίες, η κάθοδος υποδεικνύεται συχνά με μια ταινία ή λωρίδα.

Στην πρωτοτυποποίηση και εκ νέου εργασία, είναι μια ηρεμιστική συνήθεια να επιβεβαιώνουμε ότι η σήμανση αντιστοιχεί στον προσανατολισμό του αποτυπώματος πριν από την εφαρμογή ισχύος· αυτή η γρήγορη επιθεώρηση μπορεί να αποτρέψει ώρες κυνηγιού μιας "μυστηριώδους" αποτυχίας που αποδεικνύεται ότι είναι μια απλή παρα mismatch προσανατολισμού, ειδικά όταν πολλές συσκευασίες διόδων μοιράζονται παρόμοιες περιγράμματα.

Μια δίοδος συχνά περιγράφεται ως στοιχείο ενός μόνο δρόμου, αλλά μια πιο πιστή περιγραφή είναι μια διασταύρωση ελεγχόμενη από το πεδίο της οποίας η περιοχή εξάντλησης και η δυναμική των φορέων εξελίσσονται συνεχώς με πολιτική, θερμοκρασία και χρόνο.

Οι σχεδιαστικές αποφάσεις τείνουν να είναι πιο καθαρές όταν η δίοδος αναλύεται με βάση το πλάτος εξάντλησης, τα επίπεδα εισαγωγής, την αποθήκευση φορτίου και τους μηχανισμούς κατάρρευσης, αντί για μια καθαρά δυαδική αμπερομετρική αφηρημένη αντίσταση και μπλοκάρισμα.

Αυτή η νοοτροπία γίνεται ιδιαίτερα πειστική σε ταχύτητα εναλλαγής υψηλής ταχύτητας, στρες υψηλής τάσης και λειτουργία υψηλής θερμοκρασίας, όπου η εσωτερική κατάσταση της διασταύρωσης μπορεί ήσυχα να κυριαρχεί σε ό,τι βιώνει το υπόλοιπο κύκλωμα.

Αναγνώριση Διόδων και Σύγχρονα Υλικά Ημιαγωγών

Οι διόδοι έχουν περισσότερο νόημα όταν θεωρούνται ως ένα μικρό σύστημα αντί για ένα μόνο σύμβολο σε ένα σχηματικό. Η σύνδεση καθορίζει την βασική καμπύλη I–V, ωστόσο η συσκευασία και ο περιβάλλων σχεδιασμός συχνά αποφασίζουν αν αυτή η συμπεριφορά επιβιώνει σε επαφή με πραγματικές συναρμολογήσεις. Σε σχεδιασμούς διακόπτων και τροφοδοσίας, η απόδοση συχνά επηρεάζεται, μερικές φορές δυσάρεστα, από θερμικούς περιορισμούς, παρεμβαλλόμενη επαγωγή και παράσιτη χωρητικότητα. Μια διαδικασία επιλογής που τείνει να επιβιώνει είναι να αντιστοιχίσει τις ηλεκτρικές ανάγκες με φυσικούς περιορισμούς, και μόνο τότε να περιορίσει την επιλογή βάσει της πλατφόρμας υλικού.

• Ηλεκτρικές απαιτήσεις: αντίστροφη τάση, μέσο/κορυφαίο ρεύμα, συχνότητα διακόπτη, επιτρεπόμενη απώλεια

• Μηχανική πραγματικότητα: στυλ συσκευασίας, μέθοδος τοποθέτησης, διαδρομή ψύξης, χαλκός πλακέτας και ροή αέρα

• Σύστημα υλικών: Si, Ge, SiC, GaN

Αναγνώριση Συσκευασίας

Οι μικρές συσκευασίες λειτουργούν καλά μέχρι που σταματούν, συνήθως όταν η θερμοκρασία περιβάλλοντος αυξάνεται ή οι υποθέσεις ροής αέρα γίνονται υπεραισιόδοξες. Οι ακτινικές γυάλινες και μικρές πλαστικές θήκες είναι κοινές σε χαμηλής ισχύος και σήματος εργασίες επειδή είναι εύκολες στην τοποθέτηση και οικονομικές, αλλά η θερμότητά τους εξέρχεται κυρίως μέσω των ποδιών και στα PCB traces. Αυτή η προσέγγιση φαίνεται απλή σε μέτρια ρεύματα, αλλά σταδιακά μετατρέπεται σε περιορισμό όταν ο κύκλος λειτουργίας αυξάνεται, ο χαλκός είναι λεπτός ή η πλακέτα βρίσκεται κοντά σε άλλες ζεστές συσκευές.

Οι επιφανειακές συσκευασίες συντομεύουν τα πόδια και μειώνουν την περιοχή βρόγχου, κάτι που συνήθως βελτιώνει τη συμπεριφορά γρήγορης εναλλαγής. Η θερμική ιστορία αλλάζει επίσης: η θερμότητα που διαχέεται στον χαλκό μετατρέπει το PCB σε μέρος της λύσης ψύξης, το οποίο μπορεί να είναι ανακουφιστικό όταν ο σχεδιασμός είναι γενναιόδωρος και λίγο αγχωτικό όταν ο σχεδιασμός έχει περιορισμένο χώρο. Με άλλα λόγια, οι SMD συχνά μεταφέρουν τον θερμικό έλεγχο από το εξάρτημα στη πλακέτα, και αυτό μπορεί να είναι ανταλλαγή καλής υποδοχής ή μια απρόσμενη πονοκέφαλος ανάλογα με την στοίβα και τον προϋπολογισμό χαλκού.

Οι μορφές στήριξης, στερέωσης, και συσσωρευτή εμφανίζονται όταν η διαχείριση ρεύματος μετατρέπεται σε άσκηση απαγωγής θερμότητας. Αυτές οι συσκευασίες παρέχουν μια πιο επαναλαμβανόμενη θερμική διεπαφή σε ένα πλαίσιο ή ψυχρή πλάκα, και επιβραβεύουν πειθαρχημένα μηχανικά συστήματα. Δεν είναι ασυνήθιστο να παρακολουθεί κανείς μια εξαιρετική στην θεωρία δίοδο να λειτουργεί πιο ζεστά από ότι αναμένονταν, επειδή η επιφάνεια στήριξης δεν είναι αρκετά επίπεδη, η ροπή διαφέρει μεταξύ των κατασκευών ή το υλικό θερμικής διεπαφής εφαρμόζεται ασυνεπώς. Αυτές οι λεπτομέρειες σπάνια εμφανίζονται σε συζητήσεις που επικεντρώνονται σε σχηματικά, αλλά συχνά αποφασίζουν τη συμπεριφορά πεδίου και τη μακροχρόνια παρέκκλιση.

Κοινές ομάδες συσκευασίας που χρησιμοποιούνται στην πράξη:

• Ακτινικές γυάλινες

• Μικρές πλαστικές (διάτρητες)

• SMD (διαφορετικά χωρίς πόδια/με πόδια)

• Στήριξη/στερέωση, μονάδες ισχύος

Μόλις αυξηθούν οι ρυθμοί di/dt και dv/dt, η επαγωγή της συσκευασίας και η χωρητικότητα της σύνδεσης σταματούν να είναι λεπτομέρειες φόντου και αρχίζουν να εμφανίζονται ως υπερβολές, ηχώ, και επιπλέον απώλεια εναλλαγής. Τα εξαρτήματα SMD συχνά μειώνουν την επαγωγή των ποδιών, κάτι που μπορεί να ηρεμήσει τα κύματα, αλλά φέρνουν και συμβιβασμούς, όπως σφιχτότερη διάκεντρο/καθαριότητα σε υψηλότερη τάση και ισχυρότερη εξάρτηση από το θερμικό σχέδιο PCB.

Σε γρήγορους μετατροπείς, η δίοδος που “κέρδισε” είναι συχνά εκείνη με τη χαμηλότερη συνδυασμένη απώλεια στο συναρμολογημένο σχέδιο, όχι εκείνη που φαίνεται καλύτερα μόνο συγκρίνοντας την εμπρός πτώση σε ένα μόνο σημείο ρεύματος. Αυτή η συνειδητοποίηση μπορεί να είναι ελαφρώς απογοητευτική κατά την επιλογή μερών, αλλά τείνει να παράγει πιο ήρεμη συμπεριφορά EMI και λιγότερες εκπλήξεις στο τελευταίο στάδιο.

Επιλογή Υλικού

Διάφορα υλικά ημιαγωγών αλλάζουν το πώς μια δίοδος χειρίζεται την τάση, το ρεύμα, την ταχύτητα εναλλαγής, τη θερμοκρασία και την απώλεια ισχύος. Η βασική λειτουργία της διόδου μπορεί να φαίνεται παρόμοια μεταξύ των υλικών, αλλά η ηλεκτρική συμπεριφορά μπορεί να μετατοπιστεί σημαντικά μόλις αυξηθεί η συχνότητα λειτουργίας, η θερμική καταπόνηση ή η πυκνότητα ισχύος. Το γερμάνιο, το πυρίτιο, το GaN και το SiC προσφέρουν καθεμία διαφορετικά πλεονεκτήματα και περιορισμούς, γι' αυτό και η επιλογή υλικού συχνά μετατρέπεται σε ισορροπία μεταξύ απόδοσης, θερμικής απόδοσης, συμπεριφοράς εναλλαγής, αξιοπιστίας και πολυπλοκότητας του συστήματος. Η σύγκριση παρακάτω επισημαίνει την τυπική περιοχή εμπρόσθιας τάσης και τις πρακτικές χαρακτηριστικές που συχνά σχετίζονται με κάθε πλατφόρμα υλικού.

Υλικό	Τυπική Εμπρόσθια Τάση	Κύρια Χαρακτηριστικά
Γερμάνιο (Ge)	~0.3V	Χαμηλή πτώση εμπρόσθιας τάσης, αλλά υψηλότερο ρεύμα διαρροής. Χρησιμοποιείται σε συγκεκριμένες εφαρμογές σήματος.
Πυρίτιο (Si)	~0.7V	Το πιο κοινό και οικονομικό υλικό για διόδους και τρανζίστορ γενικής χρήσης.
Άζωτο Γαλλίου (GaN)	~1.0V - 3.0V+	Εξαιρετικό για εφαρμογές υψηλής συχνότητας (π.χ., γρήγοροι φορτιστές, ενισχυτές RF). Υψηλή απόδοση.
Σιλικόνη Καρβίδιο (SiC)	~2.5V - 3.5V+	Ιδανικό για εφαρμογές υψηλής ισχύος, υψηλής τάσης και υψηλής θερμοκρασίας (π.χ., ηλεκτρικά οχήματα, ηλιακοί μετατροπείς).

• Γερμάνιο

Οι διόδοι γερμανίου συχνά παρουσιάζουν χαμηλότερη πτώση ανάστροφης τάσης (περίπου 0.3 V σε μέτρια ρεύματα), που μπορεί να είναι ικανοποιητική σε εργασία με μικρούς σήματα κοντά στο κατώφλι αγωγιμότητας. Η αντάλλαξη είναι υψηλότερο ρεύμα διαρροής και ισχυρότερη ευαισθησία στη θερμοκρασία. Σε κόμβους υψηλής αντίστασης ή ζεστές περιβαλλοντικές συνθήκες, αυτή η διαρροή μπορεί ήσυχα να επηρεάσει μετρήσεις, να παραμορφώσει κατώφλια ή να εισάγει παρακάμψεις που είναι δύσκολο να "δει" κανείς μέχρι αργά στις δοκιμές.

Αυτός είναι ένας λόγος που οι συσκευές γερμανίου παραμένουν περιορισμένες σε εξειδικευμένες εφαρμογές. Μπορούν να λύσουν συγκεκριμένα αναλογικά προβλήματα αποτελεσματικά, αλλά η μεταβολή της θερμοκρασίας, η σταθερότητα αγωγής και η συμπεριφορά διαρροής πρέπει να ελέγχονται προσεκτικά.

• Σίδηρος

Ο σίδηρος παραμένει η ευρεία προεπιλογή διότι είναι σταθερός, οικονομικά φιλικός και συνήθως με πολύ χαμηλότερη διαρροή από τον γερμάνιο. Η πτώση ανάστροφης τάσης συχνά αναφέρεται γύρω από 0.7 V σε μέτρια ρεύματα, αλλά οι πραγματικοί κυκλώματα αποκαλύπτουν πόσο πολύ αυτή η τιμή μεταβάλλεται με την πυκνότητα ρεύματος, τη θερμοκρασία και την επιλογή δομής. Ακόμα και μέσα στις "διοδους σιλικόνης," η συμπεριφορά διαφέρει αξιοσημείωτα σε σχέση με τις τυπικές PN, Schottky, και γρήγορες/υπερυψηλές οικογένειες PN.

Αυτό που προσφέρει η σιλικόνη στην καθημερινή μηχανική είναι η προβλεψιμότητα σε ένα ευρύ λειτουργικό εύρος και ένα βαθύ οικοσύστημα επιλογών συσκευασίας και ιστορίας αξιοπιστίας. Στην παραγωγή, αυτή η προβλεψιμότητα συχνά φαίνεται πιο καθησυχητική από την προσπάθεια να επιδιώξουμε ένα μικρό θεωρητικό πλεονέκτημα απόδοσης που μπορεί να εξαφανιστεί μόλις η διάταξη και η θερμική συλλογή γίνουν πραγματικές.

• Συσκευές Υψηλού Εύρους (SiC, GaN)

Οι συσκευές υψηλού εύρους αυξάνουν τα πρακτικά όρια σε τάση, θερμοκρασία και ταχύτητα διακοπής. Μεγαλύτερα εύρη και υψηλότερα κρίσιμα ηλεκτρικά πεδία επιτρέπουν λεπτότερες περιοχές ολκής για μία δεδομένη τάση μπλοκαρίσματος, που μειώνει την απώλεια αγωγιμότητας και υποστηρίζει ταχύτερη διακοπή με λιγότερη αποθηκευμένη φορτίο.

Ο αντίκτυπος δεν περιορίζεται στη συσκευή αυτή καθαυτή. Οι άκρες διακοπής γίνονται πιο απότομες, κάτι που ωθεί τις αλλαγές στο μέγεθος μαγνητικών στοιχείων, στρατηγική θερμότητας και έλεγχο EMI. Τα μέρη υψηλού εύρους μπορούν να παράγουν εντυπωσιακή απόδοση και πυκνότητα, αλλά τείνουν επίσης να αποκαλύπτουν κακή γεωμετρία βρόγχου, αδύνατη στρατηγική απόσβεσης, ή χαλαρό έλεγχο των ταλαντώσεων και του θορύβου κοινής λειτουργίας. Όταν η περιβάλλουσα πειθαρχία σχεδίασης ταιριάζει με την ικανότητα της συσκευής, τα αποτελέσματα μπορεί να φαίνονται σχεδόν χωρίς προσπάθεια· όταν δεν συμβαίνει, οι μορφές κύματος παρέχουν άμεση και ταπεινωτική ανατροφοδότηση.

GaN vs. SiC στην Πράξη

• GaN: Μία Ιδανική Επιλογή Όταν η Απώλεια Διακοπής Θέτει το Όριο

Ο GaN συχνά επιλέγεται σε σενάρια εναλλαγής υψηλής συχνότητας όπου η χαμηλή χωρητικότητα και η ταχεία ανακτητική συμπεριφορά μειώνουν την απώλεια διακοπής. Σε πρακτικές κατασκευές, ο GaN συνήθως ανταμείβει διατάξεις που διατηρούν την επαγωγή βρόγχου χαμηλή και τον ελέγχονται, καθώς η απροσδόκητη ενεργοποίηση και η EMI μπορεί διαφορετικά να εμφανιστούν γρήγορα.

Συνήθεις παραδείγματα εφαρμογών: γρήγοροι φορτιστές, υψηλής πυκνότητας στάδια DC/DC, επιλεγμένα στάδια ισχύος RF

Όταν εκτελείται καθαρά, ο GaN επιτρέπει μικρότερα μαγνητικά στοιχεία και μεγαλύτερη πυκνότητα ισχύος. Όταν εκτελείται αμελώς, μπορεί να φαίνεται "ευαίσθητος," αν και η ρίζα του προβλήματος είναι συνήθως τα παράσιτα και η διάταξη παρά η φυσική της συσκευής. Αυτή η διάκριση έχει σημασία επειδή αλλάζει το τι διορθώνεις: γεωμετρία χαλκού και απόσβεση, όχι μία τυχαία αλλαγή εξαρτημάτων.

• SiC: Μία Άνετη Επιλογή Όταν η Τάση, η Ικανότητα και ο Χώρος Θερμοκρασίας Κινούν τη Σχεδίαση

Ο SiC προτιμάται συχνά σε εφαρμογές υψηλής τάσης, υψηλής ισχύος - μέρη όπου η ηλεκτρική πίεση και η θερμοκρασία δεν είναι ευγενικά. Φέρνει υψηλή αντοχή σπατάλη, σταθερή συμπεριφορά υψηλής θερμοκρασίας και φήμη για αντοχή σε σκληρές περιβαλλοντικές συνθήκες ισχύος. Σε ανεπτυγμένα συστήματα, ο SiC συχνά ανακουφίζει την θερμική πίεση και βελτιώνει την απόδοση σε υψηλότερη τάση, αλλά μπορεί επίσης να επανακατευθύνει την προσοχή στην προσαρμογή μόνωσης, στις διαφημιστικές σελίδες/σε καθαρούς και στη συμπεριφορά υπερταλαιπωρίας.

Συνήθεις παραδείγματα εφαρμογών: αναστροφόρες ηλεκτρικών οχημάτων, ενσωματωμένοι φορτιστές, αναστροφόρες ηλιακής ενέργειας

Οι ομάδες σχεδίασης που αντιμετωπίζουν τον SiC ως έναν απλό υποκατάστατο σιλικόνης συχνά χάνουν πού λάμπει: συμπεριφορά σε επίπεδο συστήματος υπό απαιτητική ηλεκτρική πίεση, όχι απλώς μια αναβάθμιση εξαρτήματος ένα προς ένα.

Ένα Πρακτικό Ρεύμα Αναγνώρισης και Επιλογής

Ξεκινήστε γράφοντας τα όρια λειτουργίας με τρόπο που να επιβάλλει ρεαλισμό. Ορίστε μέγιστη ανάστροφη τάση με περιθώριο, συνεχές και αιχμηρό ρεύμα, αποδεκτή απώλεια, συχνότητα εναλλαγής και το πραγματικό θερμικό περιβάλλον (εύρος περιβάλλοντος, ροή αέρα, γειτονικές πηγές θερμότητας). Από εκεί, επιλέξτε μία συσκευασία που ταιριάζει με τη μηχανική θερμική διαδρομή που πραγματικά έχετε, όχι αυτή που επιθυμείτε να έχετε.

Στη συνέχεια, επιλέξτε την πλατφόρμα υλικού και την οικογένεια διόδων που ταιριάζει καλύτερα στην ισορροπία απώλειας και τη συμπεριφορά εναλλαγής που μπορείτε να υποστηρίξετε.

Επιλογές οικογενειών διόδων που συνήθως αξιολογούνται: τυπικές PN, γρήγορες/υπερυψηλές PN, Schottky, SiC Schottky, λύσεις με βάση τον GaN

Η εργασία στον πάγκο συχνά αποκαλύπτει το χάσμα μεταξύ ονομαστικών διαβαθμίσεων και συναρμολογημένης πραγματικότητας: οι κραδασμοί που προκαλούνται από την επαγωγικότητα διάταξης, η άνοδος θερμοκρασίας που κυριαρχείται από τις λεπτομέρειες στήριξης και η απώλεια κατά διακόπτες που διαμορφώνεται από παρασιτικές χωρητικότητες. Μία συνήθεια μέτρησης που τείνει να αποδίδει είναι να εξετάζεις αν υπάρχουν επιστροφές (overshoot) στη διόδο, να εκτιμάς τη θερμοκρασία της διασταύρωσης χρησιμοποιώντας τη θερμοκρασία της θήκης συν τις υποθέσεις θερμικής αντίστασης, και να επαναλαμβάνεις τις αλλαγές αποσβέσεως ή διάταξης προτού καταλήξεις στο ότι η επιλογή της συσκευής ήταν λάθος.

Αυτό το στυλ επικύρωσης συνήθως φτάνει σε μία σταθερή λύση πιο γρήγορα από το να αλλάζεις μεταξύ πολλαπλών εξαρτημάτων διατηρώντας την φυσική υλοποίηση αμετάβλητη.

Η επιλογή υλικού σπάνια συμπεριφέρεται ως απομονωμένη βελτιστοποίηση. Η επιλογή Si, Ge, SiC ή GaN δεσμεύει αποτελεσματικά τον σχεδιασμό σε έναν καθεστώς ταχύτητας διακοπής, ένα προφίλ EMI, ένα θερμικό σχέδιο και ένα στυλ μηχανικής υλοποίησης. Πολλές επιτυχημένες ομάδες διαπιστώνουν ότι το μεγαλύτερο βήμα προς τα εμπρός δεν είναι η υιοθέτηση του νεότερου υλικού, αλλά η επιλογή της πλατφόρμας που ταιριάζει στην ικανότητά τους να ελέγχουν τα παρασιτικά, να επαληθεύουν τις θερμικές συνθήκες με αξιόπιστες δοκιμές και να διατηρούν τη βιομηχανική διαδικασία συνεπή.

Τα εξαρτήματα ευρείας ζώνης μπορούν να παράγουν εξαιρετικά αποτελέσματα, αλλά το όφελος φαίνεται πιο καθαρά όταν όλη η διαδικασία σχεδιασμού, η πειθαρχία διάταξης, οι πρακτικές μέτρησης και η επαναληψιμότητα κατασκευής είναι έτοιμες να υποστηρίξουν τις απαιτήσεις αυτών των συσκευών.

Χαρακτηριστικά Δίοδος

Η επιλογή μιας διόδου τείνει να γίνεται καλύτερα όταν το φύλλο δεδομένων αντιμετωπίζεται ως ένα σύνολο ορίων που πρέπει να αντέχουν σε πραγματικά κύματα, στη ροή θερμότητας PCB και σε πραγματικές ανοχές, παρά ως μία λίστα τυπικών τιμών που φαίνονται άνετες στα χαρτιά. Πολλές σχεδιαστικές εκπλήξεις εμφανίζονται κατά την πρώτη ενεργοποίηση επειδή η διόδος είναι ταυτόχρονα μια ηλεκτρική συσκευή και μια θερμική φορτία, και αυτές οι δύο πλευρές ασκούν πίεση η μία στην άλλη με τρόπους που είναι εύκολο να υποτιμηθούν κατά τη διάρκεια υπολογισμών γραφείου. Μια νοοτροπία που εξοικονομεί χρόνο αργότερα είναι να υποθέσεις ότι οι πρώτες μετρήσεις θα φαίνονται πιο σκληρές από τους τακτοποιημένους, μέσους αριθμούς που υπολογίσατε, και στη συνέχεια να επιλέξεις και να επικυρώσεις αναλόγως.

Η Κατεύθυνση Ρεύματος Συνήθως Συρρικνώνεται Σε Έναν Θερμικό Προϋπολογισμό

Το μέγιστο κατεύθυνση ρεύματος (IF) διαβάζεται πιο αληθινά όταν ερμηνεύεται ως ένα θερμικό ταβάνι που συνδέεται με μια συγκεκριμένη συσκευασία και συνθήκες δοκιμής, όχι ως μια αυτόνομη ηλεκτρική υπόσχεση. Η απώλεια κατά τη διάρκεια της διέλευσης υπολογίζεται συνήθως ως:

Pcond ≈ IF × VF

Σε πολλές εφαρμογές διακοπής ή παλμικής, η συνολική διάχυση της διόδου δεν περιορίζεται μόνο στην αγωγή· η μετατροπή και το σχήμα κύματος μπορεί να προσθέσουν ισχύ που το σχηματικό δεν «δείχνει». Η εκτίμηση της θερμοκρασίας διασταύρωσης συνήθως ακολουθεί:

Tj ≈ Ta + (Ptotal × RθJA)

Ta αντικατοπτρίζει το περιβάλλον γύρω από τη συσκευή, και η RθJA μετατοπίζεται δραματικά με την επιλογή συσκευασίας, την περιοχή χαλκού, την ροή αέρα, τη ραφή διάτρησης και το πώς η εξάρτηση είναι μηχανικά τοποθετημένη. Ο ίδιος αριθμός εξαρτήματος μπορεί να συμπεριφέρεται ευγενικά σε μια ανοιχτή διάταξη με γενναιόδωρο χαλκό και στη συνέχεια να λειτουργεί άβολα ζεστά μετά από μια πυκνή τοποθέτηση, ένα αποτέλεσμα που μπορεί να φαίνεται άδικο μέχρι να θυμηθείς ότι η θερμική διαδρομή είναι ουσιαστικά μέρος του κυκλώματος. Όταν κάνεις πρώιμες επιλογές, συχνά αισθάνεται πιο βάσιμα να ξεκινήσεις από μια επιτρεπτή αύξηση θερμοκρασίας (το θερμικό σου περιθώριο) και να υπολογίσεις αντίστροφα μια ροή ρεύματος σταθερής κατάστασης παρά να ξεκινήσεις από την κύρια έκφραση IF και να ελπίζεις ότι η πλακέτα θα φροντίσει αυτό.

Η κατεύθυνση τάσης (VF) αλλάζει με το ρεύμα, τη θερμοκρασία και τη πυκνότητα ρεύματος, οπότε η μεταχείρισή της ως σταθερού σταθερού είναι όπου πολλές εκτιμήσεις απώλειας απαλά εκτρέπονται. Ο γνωστός «0,7 V» είναι κυρίως μια νοητική συντόμευση για μια μικρή σήμα σιλικόνη PN διόδου σε μέτριο ρεύμα; δεν είναι ένα καθολικό αγκυροβόλιο.

Σε υψηλότερο ρεύμα, η VF τείνει να αυξάνεται, πράγμα που σημαίνει ότι η απώλεια αγωγής μπορεί να ανέβει ταχύτερα από ό, τι προτείνει μια αρχική εκτίμηση. Σε υψηλότερη θερμοκρασία, η VF για διόδους σιλικόνης PN συχνά μειώνεται, πράγμα που μπορεί να επηρεάσει την κατανομή ρεύματος σε παράλληλες διαδρομές με τρόπους που φαίνονται αντιφατικοί όταν αναμένατε μια σταθερή διαίρεση.

Μια πιο σταθερή προσέγγιση είναι να αντιμετωπίζεις τη VF ως ένα περιορισμένο εύρος και όχι ως μία μόνο ωραία τιμή. Αν ενδιαφέρεσαι για προβλέψιμη διάχυση, η χρήση της χειρότερης περίπτωσης VF από τις καμπύλες του φύλλου δεδομένων στην προγραμματισμένη ροή και θερμοκρασία διασταύρωσης/περιβάλλοντος γενικά αποδίδει λιγότερες δυσάρεστες θερμικές εκπλήξεις από το να βασίζεσαι σε έναν τυπικό αριθμό.

Η εκκίνηση εναλλαγής, η χωρητική φόρτιση και η επαγωγική ανατροπή δημιουργούν συνήθως σύντομες ανόδους ρεύματος που δεν εμφανίζονται στους υπολογισμούς ρεύματος σταθερής κατάστασης. Οι διόδοι τείνουν να ανέχονται αυτά τα γεγονότα όταν δύο πραγματικότητες ευθυγραμμίζονται: η κορυφή της ανόδου είναι μέσα στο καθορισμένο φάσμα ανόδου, και η θέρμανση με την πάροδο του χρόνου παραμένει εντός των ορίων που η συσκευασία και το PCB μπορούν να αποβάλλουν.

Συνθήκες προς έλεγχο:

• Η κορυφαία αντοχή ρεύματος παραμένει εντός του IFSM (μη επαναλαμβανόμενη κλάση αντοχής).

• Η μέση και η RMS θέρμανση παραμένουν εντός του θερμικού φάσματος για την πραγματική ακολουθία παλμών.

Συνήθεια που μειώνει τα μυστήρια του πεδίου είναι να συγκρίνουμε το πλάτος παλμών, το ρυθμό επανάληψης και την ενέργεια με τις οδηγίες υπερέντασης του φύλλου δεδομένων αντί να υποθέτουμε ότι είναι σύντομοι, οπότε δεν έχει σημασία. Οι σύντομοι παλμοί εξακολουθούν να εισάγουν θερμότητα στη διασταύρωση, και οι επαναλαμβανόμενοι παλμοί μπορούν να σωρεύουν θερμοκρασία πιο γρήγορα από ότι αναμένονται, ειδικά όταν η ροή αέρα είναι μέτρια ή η πλακέτα είναι θερμικά περιορισμένη.

Η αντίστροφη τάση θα πρέπει να παρακολουθεί πραγματικές κορυφές, όχι μόνο ονομαστικές ράγες

Η μέγιστη επαναλαμβανόμενη αντίστροφη τάση (VRRM) είναι πιο πειστική όταν επιλέγεται σε σχέση με την χειρότερη πιστευτή αντίστροφη επιβάρυνση, συμπεριλαμβανομένων των αναταράξεων, των επαγωγικών μεταβάσεων και της γρήγορης υπέρβασης, αντί για την ήρεμη, nominal rail τιμή. Σε πραγματικές συναρμολογήσεις, η σταθερή αντίστροφη τάση μπορεί να είναι ένα μικρό κλάσμα της πραγματικής κορυφής επειδή η παρασιτική επαγωγή και οι μεταβάσεις που δημιουργούνται χαίρουν μόλυνσης κορυφών.

Πηγές που συχνά διογκώνουν τις αντίστροφες κορυφές:

• Επαγωγή καλωδίου

• Επαγωγή διαρροής μετασχηματιστή

• Σπινθήρες και άλλες επαγωγικές φορτίσεις

• Γρήγορες μεταβάσεις που αλληλεπιδρούν με ξένη επαγωγή και χωρητικότητα

Πολλά σχέδια αρχίζουν με μια συντηρητική περιθώριο τάσης, συχνά γύρω από διπλάσια της χειρότερης μόνιμης αντίστροφης τάσης, και αργότερα τελειοποιούν την επιλογή χρησιμοποιώντας μετρήσεις και λεπτομερείς πληροφορίες από το φύλλο δεδομένων.

Στοιχεία που επανεξετάζονται συνήθως κατά τη διάρκεια αυτής της τελειοποίησης:

• Αξιολογήσεις τάσης μεταβλητής

• Συμπεριφορά χιονοστιβάδας ή υπερέντασης

• Μετρημένες μορφές με κατάλληλη σάρωση

Περισσότερος χώρος στο VRRM δεν αφορά μόνο την αποφυγή καταστροφής, αλλά τείνει επίσης να κάνει το σχέδιο λιγότερο ευαίσθητο σε υπερβάσεις που προκαλούνται από τη διαρρύθμιση και τη σωρευτική ανοχή. Αυτή η επιπλέον μαξιλάρι μπορεί να μειώσει την συναισθηματική τριβή της εισαγωγής επειδή περνάτε λιγότερο χρόνο να διαφωνείτε με τις μορφές που επιτρέπονται τεχνικά μόνο στην προσομοίωση.

Οι αντίστροφες κορυφές υποτιμώνται συχνά επειδή τα αργά όργανα ποτέ δεν τις αναφέρουν, και ακόμη και ένα παλμογράφο μπορεί να τις κρύψει εάν το εύρος ζώνης είναι περιορισμένο ή η σάρωση εισάγει τη δική της αναταραχή. Όταν μια δίοδος είναι κοντά σε έναν επαγωγέα ή μια διακόπτη, είναι φρόνιμο να υποθέσουμε ότι η πρώτη σύλληψη του παλμογράφου θα αποκαλύψει περιεχόμενο υψηλότερης συχνότητας από ότι υποδείκνυε η προσομοίωση, και στη συνέχεια να επιλέξετε επιλογές VRRM και απο damping/snubbing με αυτή την πραγματικότητα στο νου. Στο εργαστήριο, η ρύθμιση μέτρησης αποφασίζει συχνά εάν μια κορυφή φαίνεται “διαχειρίσιμη” ή “μυστηριώδης”, οπότε αξίζει να αντιμετωπίσετε τη σάρωση ως μέρος του πειράματος — όχι ως ουδέτερος παρατηρητής.

Συμπεριφορά διακόπτη

Σε χαμηλή συχνότητα, πολλές διόδοι φαίνονται εναλλάξιμες. Όταν οι ρυθμοί των άκρων αυξάνονται, οι διαφοροποιητές που αρχίζουν να κυριαρχούν συνδέονται με την αποθήκευση φορτίου και τις παρασιτικές, και εμφανίζονται ως απώλεια, υπέρβαση και θόρυβο που μπορεί να είναι εκπληκτικά επίμονα.

Υψηλής ταχύτητας διαφοροποιητές:

• Συμπεριφορά αντίστροφης ανάκαμψης

• Χωρητικότητα διασταύρωσης

• Αλληλεπίδραση με γύρω αντιστάσεις που μετατρέπει τη συμπεριφορά της διάταξης σε EMI και αναταραχή

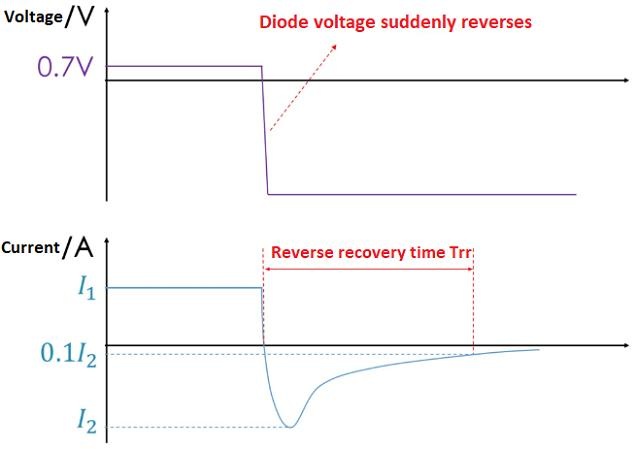

Οι κανονικές δίοδοι PN αποθηκεύουν φορτίο κατά τη διάρκεια της προοδευτικής αγωγής, και όταν είναι αντίστροφα πολωμένες, αυτό το φορτίο πρέπει να αφαιρεθεί, δημιουργώντας ρεύμα ανάκαμψης. Αυτό το ρεύμα μπορεί να μεταφραστεί σε επιπλέον απώλεια και μπορεί επίσης να διεγείρει την ξένη επαγωγή, παράγοντας υπέρβαση που αισθάνεται “σχετική με τη διάταξη” ακόμη κι αν η φυσική της δίοδος είναι η ρίζα του προβλήματος.

Συνήθεις συνέπειες της αντίστροφης ανάκαμψης:

• Υψηλότερη απώλεια διακόπτη

• Υπέρβαση τάσης σε ξένη επαγωγή

• Χειρότερη συμπεριφορά EMI

Οι γρήγορες δίοδοι ανάκαμψης μειώνουν το αποθηκευμένο φορτίο. Οι δίοδος Schottky αποφεύγουν σε μεγάλο βαθμό τη κλασική αντίστροφη ανάκαμψη μειωμένης φορείας, αλλά αυτό το πλεονέκτημα συχνά συνδυάζεται με υψηλότερη διαρροή και, σε πολλές οικογένειες πυριτίου Schottky, χαμηλότερη ικανότητα αντίστροφης τάσης. Οι δίοδοι SiC επιλέγονται συχνά σε στάδια υψηλότερης τάσης, υψηλότερης συχνότητας επειδή συνδυάζουν ισχυρή ικανότητα τάσης με καθαρή συμπεριφορά ανάκαμψης, κάτι που μπορεί να διευκολύνει την αποδοτικότητα και τις μορφές διακόπτη.

Καλύτερη συμπεριφορά ανάκαμψης συχνά μειώνει πόσο επιθετική πρέπει να είναι η απόσβεση. Καλή διάταξη παραμένει σημαντική, αλλά η καθαρότερη ανάκαμψη μπορεί να κάνει τα έργα συμμόρφωσης και ρύθμισης θερμότητας να αισθάνονται λιγότερο σαν να παλεύετε.

Ακόμη και όταν οι ονομαστικές DC τάσεις είναι άνετες, η χωρητικότητα διασταύρωσης μπορεί να φορτίσει έναν κόμβο σε υψηλές συχνότητες με τρόπους που είναι εύκολο να παραβλέψετε κατά την επανεξέταση του σχήματος. Το Cj μπορεί να επιβραδύνει τις μεταβάσεις, να εισάγει ρεύμα εκτόπισης σε ευαίσθητους κόμβους, και να αντηχεί με την επαγωγή του βρόγχου.

Συνήθεις επιδράσεις που προκαλούνται από το Cj:

• Αργότερες μεταβάσεις άκρων

• Ρεύμα εκτόπισης σε κοντινούς κόμβους

• Αντηχήσεις με επαγωγή που εμφανίζονται ως αναταραχή

Εξαιτίας αυτού, οι καμπύλες χωρητικότητας στο φύλλο δεδομένων συχνά αξίζουν την ίδια προσοχή που θα δίνατε στις καμπύλες ανάκαμψης. Στην εργασία στο πάγκο, το Cj είναι ένας συχνός λόγος για τον οποίο μια δίοδος φαίνεται ήσυχη ενώ μια άλλη κάνει τον μετατροπέα να αισθάνεται ευαίσθητος ή πιο δύσκολο να σταθεροποιηθεί, και αυτή η διαφορά μπορεί να γίνει αισθητή πολύ πριν εξηγηθεί με σαφήνεια.

Η εκθετική καμπύλη I–V σημαίνει ότι μικρές αλλαγές στο VF μπορούν να επηρεάσουν έντονα το ρεύμα

Η σχέση I–V ενός διόδου είναι εκθετική, επομένως μέτριες μετατοπίσεις στο VF μπορούν να προκαλέσουν μεγάλες αλλαγές στο ρεύμα. Αυτή η μη γραμμικότητα γίνεται ιδιαίτερα ορατή όταν η δίοδος χρησιμοποιείται ως κλειδώμα ή στοιχείο κατεύθυνσης αντί ως απλός ανηλεκτριστής.

Εφαρμογές όπου αυτή η μη γραμμικότητα εμφανίζεται γρήγορα:

• Κυκλώματα κλειδώματος

• Εφαρμογές λογικής OR

• Μετατόπιση επιπέδου

• Κατεύθυνση ρεύματος

Η θερμική παραμόρφωση και η διάδοση της διαδικασίας μπορούν να μετατοπίσουν το VF αρκετά ώστε να αλλάξει ουσιαστικά το ρεύμα, γι' αυτό οι «τυπικές» καμπύλες προσφέρουν διαισθητικότητα αλλά δεν παρέχουν πολλή ηρεμία όταν χρειάζεστε ένα προβλέψιμο όριο. Αν η δίοδος προστατεύει ακριβής κυκλώματα, ο σχεδιασμός γύρω από τις χειρότερες καμπύλες τείνει να αισθάνεται πιο πειθαρχημένος από το να στοιχηματίζετε στη τυπική συμπεριφορά.

Οι θερμικές αλλαγές επηρεάζουν πολλές συμπεριφορές διόδων ταυτόχρονα, και αυτές οι αλλαγές δεν «βοηθούν» πάντα προς την ίδια κατεύθυνση. Ως αποτέλεσμα, ένα τεστ σε θερμοκρασία δωματίου μπορεί να φαίνεται καθαρό ενώ μια δοκιμή σε θερμό προστατευτικό περιβάλλον ανακαλύπτει τον πραγματικό περιορισμό.

Οι θερμοκρασιοκίνητες μετατοπίσεις περιλαμβάνουν συνήθως:

• Συμπεριφορά VF (συχνά μειώνεται με την αύξηση της θερμοκρασίας για σιλικόνη PN)

• Ρεύμα διαρροής (συχνά αυξάνεται έντονα με την αύξηση της θερμοκρασίας)

• Σφιγμένα ασφαλή όρια λειτουργίας επειδή το θερμικό κλίμακα έχει λιγότερο χώρο για να αναπνεύσει

Πολλαπλά επίμονα προβλήματα διόδων προέρχονται από θερμοκρασίες, εμφανίζονται μόνο μετά την προθέρμανση της πλακέτας, τη θέρμανση της θήκης ή όταν το περιβάλλον είναι απλώς ζεστό. Η λήψη υπόψη αυτών των συνθηκών νωρίς μειώνει τις πιθανότητες κατασκευής ενός πρωτοτύπου που συμπεριφέρεται τέλεια στο πάγκο και κακά σε ρεαλιστικές συνθήκες.

Επιλογές Υλικών και Οικογενειών

Η σιλικόνη παραμένει δημοφιλής σε γενικούς σχεδιασμούς επειδή τείνει να προσφέρει χαμηλή διαρροή και ανθεκτική συμπεριφορά σε κοινές θερμοκρασίες και τάσεις λειτουργίας. Τα μέρη γερμανίου συνήθως παρουσιάζουν υψηλότερη διαρροή στην ίδια θερμοκρασία, γεγονός που τα καθιστά λιγότερο ελκυστικά σε πολλές σύγχρονες σχεδιάσεις εκτός από τις εξειδικευμένες ανάγκες.

Ένας γρήγορος χάρτης κοινών οικογενειών:

• Schottky: χαμηλό VF σε μέτρια τάση και γρήγορη συμπεριφορά, συχνά σε ζεύγη με υψηλότερη διαρροή και περιορισμένο VRRM σε πολλές οικογένειες.

• SiC: ισχυρές δυνατότητες υψηλής τάσης και καθαρή διακόπτη, συχνά με υψηλότερο VF σε χαμηλό ρεύμα από τη σιλικόνη Schottky.

• Γρήγορη PN: μια μεσαία λύση όταν το κόστος/διαθεσιμότητα καθοδηγεί την απόφαση, με τη συμπεριφορά αποκατάστασης που εξακολουθεί να χρειάζεται επαλήθευση.

Μια προοπτική επιλογής που πολλοί ομάδες βρίσκουν καταπραϋντική είναι να αποφασίσουν νωρίς ποιος περιορισμός είναι πιο πιθανό να κυριαρχήσει στην επανάληψη σχεδίου σας: είστε περιορισμένοι από απώλειες/θερμοκρασία ή περιορισμένοι από θόρυβο/ταλαντώσεις; Αυτή η κατηγοριοποίηση συνήθως σας οδηγεί γρηγορότερα προς τη σωστή οικογένεια διόδων από ότι το να επιμένουμε σε οποιαδήποτε μεμονωμένη επικεφαλίδα παραμέτρου.

Ταυτοποίηση Πόλωσης

Η ταινία καθόδου είναι συνήθως η ταχύτερη οπτική ένδειξη, αλλά οι σημάνσεις ποικίλλουν μεταξύ συσκευασιών, προσανατολισμού ταινίας, υλικών και προμηθευτών, και η αμφιβολία τείνει να εμφανίζεται ακριβώς όταν είστε κουρασμένοι ή κινούνται γρήγορα. Όταν ένα λάθος πόλωσης θα κόστιζε ένα πρωτότυπο, θα σπαταλούσε χρόνο αποσφαλμάτωσης ή θα δημιουργούσε μια μπερδεμένη κατάσταση αποτυχίας, μια γρήγορη έλεγχος DMM σε λειτουργία δοκιμής διόδου είναι μια χαμηλού κόστους προοπτική για μείωση αυτού του κινδύνου.

Τι δείχνει συνήθως μια γρήγορη έλεγχο σε λειτουργία διόδου:

• Κατεύθυνση: ένα πειστικό VF

• Αντίστροφη κατεύθυνση: OL ή μια πολύ υψηλότερη ένδειξη

Αυτό το μικρό βήμα αποτρέπει ένα δυσανάλογο μερίδιο πρώιμων προβλημάτων ενεργοποίησης, ειδικά όταν τα μέρη έχουν επανασυσκευαστεί, τοποθετημένα με το χέρι ή υποκαταστάθηκαν κατά την προμήθεια.

Μια ροή εργασίας που συχνά επιβιώνει την πρώτη κατασκευή πλακέτας

1) Ορίστε σταθερές και παροδικές αντίστροφες τάσεις, στη συνέχεια επιλέξτε VRRM με περιθώριο βασισμένο σε μετρημένα ή ρεαλιστικά μοντελοποιημένα σκαμπανέβασματα.

2) Εκτιμήστε τις απώλειες αγωγής και διακόπτη, στη συνέχεια επιβεβαιώστε Tj χρησιμοποιώντας θερμικά δεδομένα συσκευασίας και τις πραγματικές συνθήκες ψύξης της PCB (χαλκός, ροή αέρα, πυκνότητα τοποθέτησης).

3) Επιλέξτε την οικογένεια διόδων με βάση την ταχύτητα διακοπής και τη συμπεριφορά EMI, όχι μόνο στο VF.

4) Επικυρώστε χρησιμοποιώντας κυματομορφές πάγκου σε θερμοκρασία. Κοντά σε κόμβους διακοπής, περιμένετε η πρώτη καταγραφή από τον παλμογράφο να αποκαλύψει άκρες που φαίνονται μικρότερες στην αρχική ανάλυση.

5) Κλειδώστε την επιλογή μόνο αφού η διάταξη και η θερμική πραγματικότητα εκπροσωπούνται, επειδή η συσκευασία και ο χαλκός συχνά καθορίζουν το αποτέλεσμα περισσότερο από αυτό που υποδεικνύει το σχηματικό.

Πρακτικές Μέθοδοι για τη Δοκιμή Διόδων

Η δοκιμή διόδου σπάνια επιτυγχάνει κυνηγώντας έναν τέλειο αριθμό. Επιτυγχάνει επιβεβαιώνοντας την κατεύθυνση, εντοπίζοντας προφανείς τρόπους αποτυχίας και αναγνωρίζοντας πότε το περιβάλλον κύκλωμα παραμορφώνει την ανάγνωση. Ένας DMM σε λειτουργία διόδου είναι συνήθως η ταχύτερη δοκιμή στον τομέα, καθώς εφαρμόζει ένα μικρό ελεγχόμενο ρεύμα και αναφέρει την πτώση κατά τη διάρκεια, αλλά η ανάγνωση γίνεται πολύ πιο σημαντική όταν κρατάτε το πλαίσιο υπόψη: τύπος διόδου, αναμενόμενο εύρος ρεύματος και αν η συσκευή μετράται σε κύκλωμα ή απομονωμένη. Όταν το σύμπτωμα και ο μετρητής διαφωνούν, συχνά η ρύθμιση του μετρητή πρέπει να γίνει πιο μελετημένη, όχι η υπομονή σας.

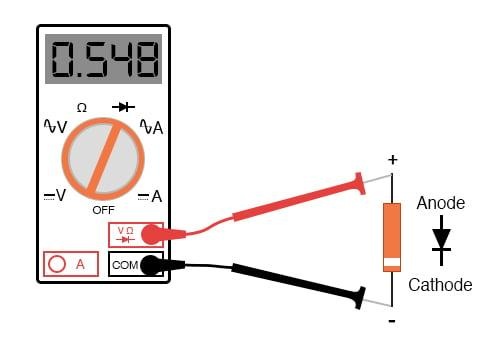

Χρήση ενός DMM σε Λειτουργία Διόδου

Τοποθετήστε τον κόκκινο αισθητήρα στον ανόδο και τον μαύρο αισθητήρα στην κάθοδο. Μια υγιής πυριτιούχος δίοδος διαβάζει συνήθως γύρω από 0,55–0,85 V, με την ακριβή τιμή να εξαρτάται από το ρεύμα δοκιμής του DMM και τη δομή της διόδου. Οι διόδοι γερμανίου συχνά διαβάζουν χαμηλότερα, περίπου 0,2–0,35 V.

Ανάποδος οι αισθητήρες. Μια υγιής δίοδος τυπικά δείχνει OL, μια πολύ υψηλή ανάγνωση, ή καμία ένδειξη αγωγιμότητας. Στη διαδικασία αποκατάστασης, το μοτίβο αγωγής προς μία κατεύθυνση και αποκλεισμού στην άλλη είναι συχνά πιο πειστικό από τον ακριβή αριθμό κατά τη διάρκεια.

Αν η δίοδος διαβάζει κοντά στα 0 V και στις δύο κατευθύνσεις, είναι ουσιαστικά βραχυκυκλωμένη. Αυτό συχνά ακολουθείται από υπερβολικό ρεύμα, γεγονότα αντίστροφης πολικότητας ή πίεση λόγω υπερφόρτωσης.

Αν διαβάζει OL και στις δύο κατευθύνσεις, μπορεί να είναι ανοιχτή, εσωτερικά ραγισμένη, κακά κολλημένη ή απλά να μην προωθείται αρκετά σκληρά από τον μετρητή για να προκαλέσει αντίστροφη-πολική τάση (ένα σενάριο που προκύπτει με ορισμένα LEDs, ορισμένα μέρη Schottky ανάλογα με τη συμπεριφορά του μετρητή και σειρές διόδων).

Είναι επίσης σημαντικό να διατηρήσετε συναισθηματική αυτοσυγκράτηση εδώ: μια ελαφρώς ανώτερη VF δεν σημαίνει αυτόματα ότι το μέρος είναι κακό. Πολλές λειτουργικές δίοδοί διαβάζουν υψηλότερα όταν είναι κρύες, χαμηλότερα όταν είναι ζεστές και μεταβάλλονται με το ρεύμα δοκιμής του DMM. Αν η κατεύθυνση τσεκάρει και η VF είναι πειστική για την οικογένεια διόδων, αυτό είναι συχνά αρκετό για μια πρώτη διαδικασία αποκατάστασης.

Γιατί οι Μετρήσεις σε Κύκλωμα Ξεγελούν

Οι δοκιμές σε κύκλωμα μπορούν να ψεύδονται επειδή το ρεύμα του DMM μπορεί να περνά μέσα από παράλληλα εξαρτήματα αντί για την στοχευμένη δίοδο. Οι εναλλακτικοί δρόμοι συχνά περιλαμβάνουν αντιστάτες, άλλες διόδους, διασταυρώσεις τρανζίστορ και δομές προστασίας εισόδου IC. Το αποτέλεσμα μπορεί να φαίνεται πειστικά κανονικό ακόμη και αν η δίοδος που δοκιμάζεται είναι ανοιχτή, ή μπορεί να δείξει αγωγή και στις δύο κατευθύνσεις ακόμη και αν η δίοδος είναι καλή.

Οι πιο χρονοβόρες περιπτώσεις τείνουν να περιλαμβάνουν ράγες και γραμμές σήματος που συνδέονται με ICs, όπου οι εσωτερικές προστατευτικές διόδους μπορούν να συγκρατήσουν το ρεύμα του μετρητή και να προσποιηθούν μια πτώση κατά τη διάρκεια που δεν περιμένατε.

Για να αυξήσετε την εμπιστοσύνη, αποκαλύψτε έναν ακροδέκτη ή απομονώστε αλλιώς τη δίοδο από το περιβάλλον δίκτυο. Η απομάκρυνση ενός μόνο ακροδέκτη είναι συνήθως αρκετή, είναι πιο γρήγορη από την πλήρη αφαίρεση, είναι πιο ήπια για τις επιφάνειες και αποφεύγει εκτενή αποσφαλμάτωση με βάση τους θανόντες δρόμους αγωγής.

Μια ροή εργασίας που συχνά φαίνεται αποδοτική είναι:

• Δοκιμάστε πρώτα σε κύκλωμα ως τριβή.

• Αν είναι ασαφές, απομονώστε έναν ακροδέκτη και δοκιμάστε ξανά.

Αυτή η συνήθεια δύο βημάτων εξοικονομεί χρόνο ενώ πλησιάζει σε ένα συμπέρασμα που μπορείτε να στηρίξετε.

Ειδικές Δίοδοί

Διόδοι Schottky

Οι διόδοι Schottky συχνά διαβάζουν γύρω από 0,15–0,45 V, οπότε ένας αριθμός που φαίνεται πολύ χαμηλός μπορεί να είναι απολύτως νόμιμος. Χρησιμοποιούνται ευρέως σε τροφοδοσίες ρεύματος και υψηλής ταχύτητας ανόρθωση επειδή η πτώση κατά τη διάρκεια μπορεί να είναι χαμηλότερη.

Μια πρακτική προειδοποίηση: Οι Schottkys μπορεί να υποβαθμιστούν αναπτύσσοντας αυξημένη διαρροή πριν αποτύχουν σαν προφανής βραχυκύκλωμα. Ένα βασικό τεστ DMM μπορεί να φαίνεται αποδεκτό ενώ το κύκλωμα συμπεριφέρεται ανώμαλα υπό τάση. Αν τα συμπτώματα υποδηλώνουν διαρροή (απρόσμενη κατανάλωση σε κατάσταση αναμονής, ράγες που πέφτουν, μέρη που θερμαίνονται σε αδράνεια), ένας έλεγχος αντίστροφης διαρροής χρησιμοποιώντας μια DC τροφοδοσία και μια σειριακή αντίσταση μπορεί να αποκαλύψει ό,τι η λειτουργία διόδου μπορεί να μην καταφέρει.

LEDs

Οι πτώσεις κατά τη διάρκεια των LEDs είναι υψηλότερες από τις τυπικές πυριτιώδεις διόδους: το κόκκινο είναι συχνά γύρω από 1,8 V, ενώ το μπλε/λευκό μπορεί να ξεπεράσει τα 3 V. Ορισμένοι DMM δεν παρέχουν αρκετή τάση συμμόρφωσης σε λειτουργία διόδου για να προκαλέσουν αντίστροφη πολικότητα σε ορισμένα LEDs, οπότε ο μετρητής μπορεί να δείξει OL ακόμη και αν το LED είναι υγιές.

Για επιβεβαίωση LED, μια πηγή περιορισμένου ρεύματος (μια μικρή τροφοδοσία συν μια αντίσταση) συχνά παρέχει μια πιο σαφή απάντηση από την αποκλειστική εξάρτηση από τη λειτουργία διόδου και μειώνει την πιθανότητα τυχαίας υπερφόρτωσης κατά τη διάρκεια της δοκιμής.

Διόδοι Zener

Σε έναν DMM, μια Zener τυπικά φαίνεται σαν μια κανονική δίοδος στην κατεύθυνση τροφοδοσίας. Η καθοριστική συμπεριφορά είναι η αντίστροφη τάση θραύσης (Vz), την οποία οι περισσότερες λειτουργίες διόδου DMM δεν μπορούν να φτάσουν.

Για να επαληθεύσετε την ενέργεια Zener, χρησιμοποιήστε μια DC τροφοδοσία και μια σειριακή αντίσταση, αντίστροφα-πολική ρύθμιση της Zener και μετρήστε την τάση σε αυτήν. Επιλέξτε την αντίσταση για να κρατήσετε το ρεύμα εντός ασφαλούς εύρους. Αυτό ευθυγραμμίζει τη δοκιμή με το πώς συμπεριφέρεται το μέρος σε πραγματικά κυκλώματα και αποφεύγει την ψευδή άνεση μιας μόνο ελέγχου τροφοδοσίας.

IR LEDs

Οι LED IR συχνά δεν λάμπουν ορατά. Μια κάμερα τηλεφώνου μπορεί συχνά να ανιχνεύσει την εκπομπή ως αχνό φως όταν το LED είναι θετικά φορτισμένο, το οποίο γίνεται ένα βολικό βήμα επιβεβαίωσης όταν η ένδειξη DMM είναι ασαφής ή όταν θέλετε να επιβεβαιώσετε ότι η συσκευή εκπέμπει αντί να απλώς διαχέει.

Πηγαίνοντας Πέρα από το Παράλληλο/Αποτυχία

Ένας καλός έλεγχος διόδου απαντά σε τρία ερωτήματα: διεξάγει προς την επιθυμητή κατεύθυνση, μπλοκάρει ανάποδα υπό τις συνθήκες δοκιμής, και ταιριάζει η συμπεριφορά με τον τύπο διόδου που χρησιμοποιείται σε εκείνο το κύκλωμα. Ο αριθμός της πτώσης προς τα εμπρός συχνά αντιμετωπίζεται καλύτερα ως αποτύπωμα που υποστηρίζει μια υπόθεση, όχι ως αυστηρός έλεγχος προδιαγραφών.

Στη διαδικασία αποσφαλμάτωσης, οι ασαφείς ενδείξεις συνήθως υποδεικνύουν είτε παράλληλες εντός κυκλώματος διαδρομές είτε μια ασυμφωνία μεταξύ της μεθόδου δοκιμής και της οικογένειας διόδων. Όταν τα αποτελέσματα του μετρητή και τα συμπτώματα του κυκλώματος συγκρούονται, είναι συχνά πιο σοφό να εμπιστεύεστε τα συμπτώματα και να αναβαθμίζετε τη δοκιμή: απομονώστε ένα καλώδιο, εφαρμόστε έναν ελεγχόμενο ρεύμα ή επαληθεύστε την καταστροφή Zener με μια τροφοδοσία. Αυτή η προσέγγιση μειώνει την επαναδιαχείριση και βοηθά στην αποφυγή αντικατάστασης λειτουργικών μερών ενώ η πραγματική βλάβη παραμένει απαρατήρητη.

Λειτουργίες Διόδων και Πραγματικές Εφαρμογές

Μια δίοδος αποκτά τη φήμη της από τη διοικητική αγωγιμότητα, ωστόσο οι πραγματικοί κύκλοι σπάνια συμπεριφέρονται σαν ένα καθαρό «μονοδρομικό στοιχείο». Αυτή η ασυμμετρία γίνεται μια πρακτική λεβίδα για να σχηματίσει μορφές κύματος, καθοδηγώντας την ενέργεια εκεί όπου είναι ευπρόσδεκτη και αποθαρρύνοντάς την όπου προκαλεί προβλήματα. Στην καθημερινή εργασία σχεδίασης, είναι δύσκολο να μην αποκτήσει κανείς έναν υγιή σεβασμό για τη δίοδο ως μη γραμμικό διακόπτη του οποίου η πτώση προς τα εμπρός, η χωρητικότητα της επαφής, η αναρρόφηση ανάποδα, η διαρροή και η θερμική μετατόπιση αφήνουν ορατά αποτυπώματα στη συμπεριφορά του συστήματος. Η αντιμετώπιση αυτών των μη ιδανικών χαρακτηριστικών ως πρώτης κατηγορίας εισόδων σχεδίασης έχει την τάση να μειώνει τις εκπλήξεις της τελευταίας φάσης στην εργαστηριακή διαδικασία.

Ανίχνευση Ενδοφάσματος σε Δέκτες AM

Στη λήψη AM, η δίοδος χρησιμοποιείται συνήθως για την ανακατασκευή κορυφών/ενδοφάσματος. Με την καταστολή της αρνητικής πολικότητας του φορέα RF, το ενδοφάσμα της διαμόρφωσης γίνεται διαθέσιμο ως μια τάση όπως η βάση στο έξοδο του ανιχνευτή. Ένα δίκτυο RC που ακολουθεί στη συνέχεια απαλύνει το ανακατεμένο RF, διαπραγματεύεται την υπολειμματική κυματώδη αντί της ικανότητας να ακολουθεί τις πραγματικές δυναμικές ήχου.

Επιλέγοντας μια Χρονική Σταθερά RC Διατηρώντας τις Ακούσιες Λεπτομέρειες

Η τιμή RC καταλήγει να βρίσκεται σε μια στενή, πρακτική περιοχή διότι πρέπει να ικανοποιεί δύο αντίθετες συμπεριφορές ταυτόχρονα: να κρατάει φόρτιση μεταξύ των κορυφών RF, αλλά να απελευθερώνει γρήγορα αρκετά ώστε να παρακολουθεί το ενδοφάσμα.

Στόχοι RC που τείνουν να λειτουργούν σε συμβατικούς δέκτες ενδοφάσματος AM:

• RC πολύ μεγαλύτερο από την περίοδο του φορέα, ώστε ο πυκνωτής να μην εκφορτίζεται σημαντικά μεταξύ των κορυφών RF.

• RC πολύ μικρότερο από τις πιο γρήγορες παραλλαγές ενδοφάσματος που ενδιαφέρουν, ώστε η έξοδος να μπορεί να ακολουθήσει τις αλλαγές ήχου.

Όταν το RC είναι πολύ μικρό, η έξοδος του ανιχνευτή φέρει υπερβολικό RF κυματισμό; μετά από ενίσχυση το αποτέλεσμα συχνά εμφανίζεται ως τραχύ ή θορυβώδες, και η καταγραφή και η παρατήρηση του σήματος συνήθως φαίνονται ανήσυχα. Όταν το RC είναι πολύ μεγάλο, ο πυκνωτής κρατάει τις κορυφές; ο ανιχνευτής τότε αποτυγχάνει να ακολουθήσει την ταχεία κατάβαση του ενδοφάσματος, παράγοντας διαγώνια κοπή που οι ακροατές συχνά περιγράφουν ως αποτυχημένες επιθέσεις και μειωμένη καθαρότητα. Μια κοινή προσέγγιση ρύθμισης ξεκινά με τη συχνότητα του φορέα και τη μεγαλύτερη απαιτούμενη συχνότητα ήχου, ακολουθούμενη από ρύθμιση RC ενώ ελέγχεται η παραμόρφωση σε ένα παλμογράφο και παρακολουθούνται οι αλλαγές στην καθαρότητα ομιλίας ή στην αντίδραση κρουστών.

Μη Ιδανικές Συμπεριφορές Διόδων που Εμφανίζονται στα Αποτελέσματα Ανίχνευσης

Η πτώση προς τα εμπρός και η χωρητικότητα της επαφής επηρεάζουν συνήθως την απόδοση του ανιχνευτή ενδοφάσματος με τρόπους που είναι εύκολο να υποεκτιμηθούν μέχρι να εμπλακούν ασθενή σήματα. Σε χαμηλές αμυχές RF, η τάση προς τα εμπρός συμπ behaves like an effective detection threshold, so sensitivity falls off sooner than intuition suggests. That is one reason small-signal diodes and Schottky diodes are frequently picked for weak-signal AM detection: the circuit simply “wakes up” earlier.

Η χωρητικότητα της επαφής μπορεί επίσης να επιδράσει στον ρυθμισμένο κύκλωμα, μειώνοντας την Q ή μεταβάλλοντας τη resonace και ήσυχα μειώνοντας την επιλεκτικότητα. Αν ο ανιχνευτής είναι συνδεδεμένος χωρίς buffering, ή μετατοπιστεί κατά τη διάταξη, η απόκριση στην είσοδο μπορεί να κινηθεί αρκετά ώστε να είναι μετρήσιμη. Μια νοοτροπία που τείνει να αποδίδει είναι να θεωρεί τη δίοδο του ανιχνευτή ως μέρος του δικτύου RF, όχι ως ένα «μόνο ήχου» μπλοκ; η ανταλλαγή τύπων διόδων ή η μετακίνηση της σύνδεσης του ανιχνευτή συχνά αλλάζει τη συμπεριφορά RF ταυτόχρονα, ακόμη και όταν η έξοδος της βάσης εξακολουθεί να φαίνεται πειστική.

Ρεύμα Rectification

Οι καθοδικοί μετατροπείς μετατρέπουν την εναλλασσόμενη τάση σε παλμική συνεχής τάση έτσι ώστε η φιλτράρισμα και η ρύθμιση να μπορούν να παράγουν χρήσιμες τροφοδοσίες. Η κατευθυντική αγωγιμότητα επιτρέπει τη μετατροπή, αλλά η τοπολογία καθορίζει σε μεγάλο βαθμό πώς φαίνεται η παλμική έξοδος, πόσο σκληρά εργάζεται ο μετασχηματιστής και πού χάνεται η απόδοση. Στην πράξη, οι αποφάσεις για τους καθοδικούς μετατροπείς συχνά εμφανίζονται αργότερα ως θερμότητα, ακουστός βόμβος του μετασχηματιστή ή απροσδόκητη πτώση υπό φορτίο, συνήθως στην λιγότερο βολική στιγμή.

Καθαροί Μετατροπείς Ημί-Κυμμάτων

Ένας καθαρός μετατροπέας ημί-κυμμάτων χρησιμοποιεί μια δίοδο και μόνο ένα ημί-κύμα της εναλλασσόμενης τάσης. Το κύκλωμα είναι εύκολο να κατασκευαστεί και οικονομικό, αλλά το αχρησιμοποίητο ημί-κύμα αφήνει ουσιαστικά διαθέσιμη ενέργεια ανεκμετάλλευτη. Η παλμική έξοδος εμφανίζεται στη συχνότητα γραμμής, γεγονός που τείνει να κάνει το φιλτράρισμα να φαίνεται πιο επίμονο από ό,τι αναμενόταν, σπρώχνοντας τους σχεδιαστές προς μεγαλύτερους πυκνωτές αποθήκευσης και αποδεχόμενοι υψηλότερους κορυφαίους ρεύματος φόρτισης.

Αυτά τα κορυφαία ρεύματα μπορούν να επιβαρύνουν τη δίοδο και τον μετασχηματιστή, και μπορούν να υπερτονίσουν την πτώση τάσης εάν η πηγή αντίστασης δεν είναι μικρή. Στο εργαστήριο, αυτό συχνά παρουσιάζεται ως «φαίνονταν καλά χωρίς φορτίο, μετά κατάρρευσε όταν ζήτησα ρεύμα», το οποίο είναι λιγότερο μυστήριο μόλις παρασταθεί η παλμική αγωγιμότητα αντί να μετρηθεί η μέση.

Καθαροί Μετατροπείς Πλήρους Κυκλώματος

Ένας καθαρός μετατροπέας πλήρους κυκλώματος χρησιμοποιεί τέσσερις διόδους για να διορθώσει και τα δύο ημίσια του AC κύματος. Η συχνότητα παλμού διπλασιάζεται, γεγονός που συχνά καθιστά έναν δεδομένο στόχο παλμού πιο εύκολο να επιτευχθεί με λιγότερη χωρητικότητα από μια προσέγγιση ημί-κυμάτων, και η ρύθμιση φορτίου συνήθως βελτιώνεται. Το εμπόριο είναι ότι το ρεύμα ρέει μέσω δύο διόδων σε σειρά κατά τη διάρκεια κάθε περιόδου αγωγιμότητας, επομένως οι απώλειες αγωγιμότητας αυξάνονται σε σύγκριση με έναν ιδανικό διακόπτη ή κάποιες ρυθμίσεις με κεντρικό τμήμα.

Σε πολλές πραγματικές κατασκευές, η θερμική συμπεριφορά γίνεται ο αποφασιστικός περιορισμός. Ακόμη και μέτριες μέσες ρεύματα φόρτισης μπορούν να παράγουν αισθητή θέρμανση γιατί το ρεύμα φτάνει σε στενές κορυφές κοντά στην κορυφή του AC κύματος. Η συμπεριφορά των κορυφαίων ρευμάτων συχνά γίνεται προφανής μόνο μετά τη μέτρηση της θερμοκρασίας της δίοδου κατά τη διάρκεια παρατεταμένων συνθηκών φορτίου αντί να βασίζεται μόνο στους υπολογισμούς μέσου ρεύματος.

Επιλογή Δίοδος για Καθοδικούς Μετατροπείς

Η επιλογή διόδων για καθοδικούς μετατροπείς είναι συνήθως μια ισορροπία μεταξύ ηλεκτρικών απωλειών, συμπεριφοράς διακόπτη και αντοχής σε στρες.

Κοινές παράγοντες επιλογής που συχνά ισορροπούν κατά το σχεδιασμό:

• Προηγμένη τάση στην πραγματική λειτουργική ροή (χαμηλότερη πτώση γενικά σημαίνει λιγότερη διάχυση, ιδιαίτερα σε χαμηλής τάσης γραμμές).

• Συμπεριφορά ανάκτησης ανάστροφης (γρήγορη/ήπια ανάκτηση τείνει να μειώνει τις απώλειες διακόπτη και να μειώνει το θόρυβο που διεξάγεται/εκπομπής σε περιβάλλοντα υψηλότερης συχνότητας).

• Ικανότητα υπερφόρτωσης και θερμική αντίσταση (οι παλμοί φόρτισης και η εκκίνηση μπορούν να κυριαρχήσουν στο στρες ακόμη και όταν το μέσο ρεύμα φαίνεται μέτριο).

Σε συχνότητα γραμμής, οι τυπικές διόδους πυριτίου συχνά αποδίδουν ικανοποιητικά και προβλέψιμα. Σε μετατροπείς υψηλής συχνότητας, η ανάκτηση αντίστροφης μπορεί να γίνει μια κύρια πηγή απώλειας και EMI; σε αυτό το σημείο, οι διόδοι Schottky, οι γρήγορες ανακτήσεις πυριτίου ή οι επιλογές ευρέως φάσματος συχνά επιλέγονται γιατί η συμπεριφορά τους σε διακόπτες είναι πιο εύκολη να διατηρηθεί ήσυχη και δροσερή, υποθέτοντας ότι η διάταξη και οι παρασιτικές είναι χειρισμένες με ίση φροντίδα.

Ρύθμιση Τάσης και Προστασία

Οι διόδοι Zener λειτουργούν σε αντίστροφη διάσπαση για να διατηρήσουν μια περίπου σταθερή τάση, η οποία υποστηρίζει αναφορές στήριξης και συμπεριφορές κλιπ. Στην πράξη, μπορεί να φαίνονται παραπλανητικά απλές: ένα κομμάτι, μια αντίσταση, έτοιμο; μέχρι που εφαρμόζονται οι γραμμές, το φορτίο και οι ακραίες θερμοκρασίες και το «εύκολο κλιπ» μετατρέπεται σε πρόβλημα θέρμανσης και αντοχής.

Σχεδιασμός Bias Zener σε Σχέση με Κίνηση Γραμμής και Φορτίου

Ένας ρυθμιστής στήριξης Zener χρησιμοποιεί μια σειρά αντίστασης (ή μια πηγή ρεύματος) για να περιορίσει το ρεύμα. Η εργασία σχεδιασμού είναι να κρατήσει το Zener σε λειτουργία σε μια περιοχή όπου συμπ behaves όπως μια χρήσιμη αναφορά χωρίς να παρακινείται σε καταστροφική διάχυση.

Όρια ρεύματος Zener που οι σχεδιαστές συνήθως επιβάλλουν:

• Πάνω από το ρεύμα του γόνατος, έτσι ώστε η τάση Zener να είναι λογικά σταθερή και η δυναμική αντίσταση να παραμένει χαμηλή αρκετά για την απαιτούμενη ακρίβεια.

• Κάτω από το επιτρεπόμενο μέγιστο που καθορίζεται από τη διάχυση ισχύος υπό το χειρότερο λεπτό τάσης εισόδου και ελάχιστο ρεύμα φορτίου.

Η μακροπρόθεσμη αξιοπιστία συχνά εξαρτάται από το μέγεθος των αντιστάσεων υπό τις χειρότερες συνθήκες αντί των κανονικών λειτουργικών συνθηκών. Υψηλή τάση εισόδου, ελαφρύ φορτίο, κρύα εκκίνηση και υψηλή περιβάλλον θερμοκρασία μπορούν να αυξήσουν σημαντικά τη διάχυση ισχύος Zener σε σύγκριση με την τυπική λειτουργία. Η θερμική αύξηση δεν είναι απλώς ένα πρόβλημα αξιοπιστίας; επηρεάζει επίσης την εκτροπή, και η αποτελεσματική ικανότητα ισχύος εξαρτάται σε μεγάλο βαθμό από το πόσο καλά αφαιρείται η θερμότητα από την επιφάνεια του χαλκού, τη ροή αέρα και τις συνθήκες περιβλήματος.

Όταν οι Zener Προσφέρουν Αξιοπιστία στη Σύγχρονη Συσκευή

Οι ρυθμιστές διακόπτη γενικά παρέχουν καλύτερη απόδοση και ένα ευρύτερο πρακτικό εύρος φορτίου από τη ρύθμιση στήριξης Zener, ειδικά όταν το ρεύμα φορτίου είναι μεγαλύτερο από το μικρό. Παρ’ όλα αυτά, οι Zener παραμένουν ελκυστικές σε ρόλους όπου η συμπεριφορά τους φαίνεται απλή, γρήγορη και εύκολη να κατανοηθεί κατά τη διάρκεια συνθηκών βλάβης.

Κοινές εφαρμογές Zener που παρατηρούνται σε σύγχρονα σχέδια:

• Περιορισμός υπερτάσεων σε εισόδους τροφοδοσίας.

• Αναστολή παλμών για γεγονότα αργής έως μέτριας ενέργειας (συνήθως σε συνδυασμό με σειριακή αντίσταση ή ένα ειδικό στοιχείο TVS).

• Απλή γεννήτρια αναφοράς όπου η αυστηρή ακρίβεια δεν είναι ο στόχος και η απώλεια ισχύος είναι αποδεκτή.

Μια σχεδιαστική προοπτική που συνήθως μειώνει την απογοήτευση είναι να αντιμετωπίζουμε πολλές υλοποιήσεις Zener κυρίως ως περιοριστές τάσης, εκτός εάν ο προϋπολογισμός ρεύματος και το θερμικό περιβάλλον είναι αρκετά σταθερά ώστε να υποστηρίζουν συμπεριφορά αληθινής ρύθμισης με προβλέψιμη παραμόρφωση.

Σύγχρονες Οικογένειες Διόδων και Υψηλής Επιρροής Εφαρμογές

Οι σύγχρονες διόδοι καλύπτουν πολλά υλικά και δομές, καθένα προσαρμοσμένο γύρω από περιορισμούς όπως απώλεια μπροστά, ταχύτητα εναλλαγής, αντοχή σε θερμοκρασία, τάση μπλοκαρίσματος ή οπτική εκπομπή. Το πρακτικό συμπέρασμα είναι ότι “μια δίοδος είναι μια δίοδος” σταματά να είναι μια χρήσιμη δήλωση μόλις η συχνότητα, η θερμότητα και οι παρενέργειες αρχίσουν να επηρεάζουν το πρόγραμμα.

LEDs

Οι LEDs μπορούν να είναι αποτελεσματικές πηγές φωτός, αλλά αντιδρούν όπως συσκευές που οδηγούνται από ρεύμα περισσότερο από φορτία που καθορίζονται από τάση, καθώς η προ Forward τάση ποικίλει με τη θερμοκρασία και την κατανομή παραγωγής. Για μικρούς δείκτες, μια προσέγγιση που περιλαμβάνει μόνο αντιστάσεις μπορεί να λειτουργήσει ικανοποιητικά, αν και η ομοιομορφία φωτεινότητας συχνά περιπλανιέται με την τροφοδοσία και τη θερμοκρασία. Για φωτισμό, οι οδηγοί σταθερού ρεύματος παραδίδουν συνήθως πιο σταθερή φωτεινότητα, καλύτερα αποτελέσματα διάρκειας ζωής και πιο συνεπής συμπεριφορά χρώματος, πλεονεκτήματα που εκτιμώνται περισσότερο αφού δούμε πόσο γρήγορα “σχεδόν η ίδια LED” μπορεί να φαίνεται διαφορετική σε μονάδες.

Διόδοι Schottky

Οι διόδοι Schottky προσφέρουν χαμηλή προ Forward τάση και ουσιαστικά καμία αντιστροφή ανάκτησης, γεγονός που τους καθιστά κατάλληλους όταν η απώλεια αγωγής ή η καθαρότητα εναλλαγής είναι προτεραιότητα.

Τυπικά πρότυπα ανάπτυξης Schottky:

• Ράγες τροφοδοσίας χαμηλής τάσης όπου δεκάδες ή εκατοντάδες χιλιοστά του βολτ μεταφράζονται σε πραγματική αποδοτικότητα και περιθώριο.

• Υψηλής ταχύτητας κλιπ σε ψηφιακές γραμμές και κόμβους εναλλαγής όπου η ανακτώμενη φόρτιση θα εισάγει διαφορετικά θόρυβο.

Τα μειονεκτήματα εμφανίζονται ως υψηλότερη αντίστροφη διαρροή και συχνά χαμηλότερες βαθμολογίες αντίστροφης τάσης από πολλές PN διόδους, γεγονός που μπορεί να γίνει δυσάρεστο σε αυξημένες θερμοκρασίες ή σε ράγες υψηλής τάσης.

Συσκευές SiC και GaN

Οι συσκευές SiC και GaN μπορούν να μειώσουν τις απώλειες αγωγής και εναλλαγής σε υψηλής απόδοσης μετατροπή ισχύος, και υποστηρίζουν υψηλότερες συχνότητες εναλλαγής που μπορούν να μειώσουν τα μαγνητικά και τους πυκνωτές. Σε αντάλλαγμα, η διάταξη, η παρεμβατική επαγωγή και η στρατηγική οδήγησης γίνονται λιγότερο συγχωρητικές. Δεν είναι ασυνήθιστο οι προσδοκώμενες gains αποδοτικότητας να φθίνουν όταν οι αναταραχές αναγκάζουν πιο αργές άκρες ή όταν προστίθεται πρόσθετο φιλτράρισμα EMI για να αποκατασταθεί η συμμόρφωση. Η επιλογή της συσκευής προσελκύει προσοχή, αλλά η φυσική υλοποίηση είναι εκεί που η υπόσχεση είτε υλοποιείται είτε ξοδεύεται σιωπηλά.

Διόδοι Λέιζερ

Οι διόδοι λέιζερ διευκολύνουν συνδέσεις φωτονίων, προσδιορισμούς και ανίχνευση, απαιτώντας προσεκτικό έλεγχο ρεύματος, θερμοκρασίας και συνθηκών οπτικής ανατροφοδότησης. Μικρές μεταβολές στην τροφοδοσία του ρεύματος ή στην θερμική κατάσταση μπορούν να μετακινήσουν το μήκος κύματος και την έξοδο ισχύος αρκετά ώστε να έχουν σημασία σε μετρήσεις συστήματος. Οι ανθεκτικοί σχεδιασμοί περιλαμβάνουν συνήθως περιορισμό ρεύματος, συμπεριφορά μαλακής εκκίνησης και προστασία κατά των ανακλάσεων και του ESD, επειδή οι τρόποι αποτυχίας τείνουν να είναι ξαφνικοί και όχι σταδιακοί.

Διόδοι Δεδομένων

Οι αρχιτεκτονικές “διόδου δεδομένων” επιβάλλουν μονόδρομη μεταφορά μέσω φυσικής και ηλεκτρικής δομής αντί να βασίζονται μόνο σε πολιτική λογισμικού. Η διεπαφή είναι οργανωμένη έτσι ώστε ένα κανάλι επιστροφής να μην είναι απλώς απαγορευμένο αλλά απουσιάζει σχεδόν από σχεδίασης. Σε περιβάλλοντα υψηλής ασφάλειας, αυτό αναθεωρεί την ασφάλεια σε μια μικρότερη υλική οριοθέτηση που μπορεί να εξεταστεί και να επαληθευτεί, κάτι που συχνά ευθυγραμμίζεται καλύτερα με την μακροχρόνια επιχειρησιακή εμπιστοσύνη από την αδιάκοπη παρακολούθηση των ρυθμίσεων.

Πρακτική Λίστα Επιλογών

Σε αυτές τις εφαρμογές, η επιλογή διόδου συνήθως καταλήγει σε μια σύντομη λίστα μη ιδανικών παραμέτρων που αποφασίζουν πώς συμπ behaves την κυκλώματα σε πραγματικά κύματα και πραγματική θερμοκρασία.

Παράμετροι που συχνά διαχωρίζουν μια καθαρή κατασκευή από μια προβληματική:

• Πτώση προ Forward στην πραγματική οριακή τρέχουσα.

• Αντίστροφη τάση περιθωρίου, συμπεριλαμβανομένων των παλμών.

• Ανάκτηση αντίστροφης και χωρητικότητα επαφής.

• Διαρροή σε θερμοκρασία.

• Θερμική διαδρομή συν δυνατότητα ρεύματος παλμού/έκρηξης.

• Μηχανικοί και σχεδιαστικοί περιορισμοί, καθώς οι παρενέργειες μπορούν να κυριαρχούν σε υψηλούς ρυθμούς άκρης.

Η βασική λειτουργία του κυκλώματος από μόνη της δεν εγγυάται σταθερή απόδοση. Η αξιόπιστη λειτουργία εξαρτάται από την εξισορρόπηση της φυσικής της συσκευής, της τοπολογίας του κυκλώματος, της συμπεριφοράς συχνότητας, των θερμικών συνθηκών και των συνθηκών κύματος χειρότερης περίπτωσης, συμπεριλαμβανομένων των καταστάσεων που είναι δύσκολο να αναπαραχθούν κατά την αρχική δοκιμή.

Συμπέρασμα

Οι διόδοι παραμένουν ουσιώδεις γιατί παρέχουν απλό και αξιόπιστο έλεγχο της ροής ρεύματος σε ηλεκτρονικά κυκλώματα. Η πραγματική τους απόδοση εξαρτάται από την εμπρόσθια τάση, τη διαρροή αντίστροφης τάσης, την ονομαστική ικανότητα διάρρηξης, την ταχύτητα αλλαγής, τα θερμικά όρια και την φυσική κατασκευή. Η σωστή επιλογή και δοκιμή διόδων βοηθά στην πρόληψη αποτυχιών, στη βελτίωση της αποδοτικότητας, στη μείωση θορύβου και στην εξασφάλιση σταθερής λειτουργίας σε ανα Rectifiers, κυκλώματα προστασίας, διαδρομές σήματος, τροφοδοσίες και σύγχρονα συστήματα υψηλής ταχύτητας.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί οι αιχμές αντίστροφης τάσης στους κυκλώματα διόδων συχνά γίνονται πολύ υψηλότερες από την ονομαστική τάση τροφοδοσίας;

Οι αιχμές αντίστροφης τάσης συνήθως ενισχύονται από παρενέργειες όπως η παρασιτική επαγωγή, η επαγωγή διαρροής μετασχηματιστή, οι πηνίες αναμής και οι ταχείες μεταβάσεις, οι οποίες αλληλεπιδρούν με τη χωρητικότητα PCB και τη γεωμετρία καλωδίωσης. Σε πολλά πρακτικά κυκλώματα, η σταθερή αντίστροφη τάση που βλέπεται σε έγγραφα αντιπροσωπεύει μόνο ένα κλάσμα της πραγματικής κορυφαίας πίεσης που βιώνεται κατά τη διάρκεια συμβάντων αλλαγής. Αυτές οι αιχμές μπορούν να γίνουν σοβαρές ώστε να υπερβούν τις ονομαστικές αξιολογήσεις VRRM, ακόμη και όταν η ονομαστική τάση φαίνεται ασφαλής. Οι πραγματικές κυματομορφές αλλαγής αξιολογούνται επομένως προσεκτικά αντί να βασίζονται μόνο σε υπολογισμούς σταθερής κατάστασης.

2. Γιατί η επιλογή VRRM βασίζεται στη πραγματική μεταβατική συμπεριφορά και όχι μόνο στην ονομαστική τάση;

Η επιλογή VRRM με βάση μόνο την ονομαστική τάση λειτουργίας συχνά αγνοεί τα ενοχλητικά φαινόμενα, την υπερβολική πίεση, τις επιδράσεις καλωδίων και τη συνδυαστική συμπεριφορά που εμφανίζονται κατά τη διάρκεια πραγματικής λειτουργίας. Τα πρακτικά σχέδια συνήθως περιλαμβάνουν επιπλέον περιθώριο τάσης για να αντέχουν απρόσμενες αιχμές και πίεση που προκύπτει από τη διάταξη. Μια δίοδος με μεγαλύτερη αντίστροφη τάση συχνά συμπεριφέρεται πιο προβλέψιμα κατά την εκκίνηση καθώς γίνεται λιγότερο ευαίσθητη σε παρασιτικά φαινόμενα και αβεβαιότητα μέτρησης.

3. Γιατί η συμπεριφορά αποκατάστασης αντίστροφης τάσης γίνεται κρίσιμη σε υψηλή συχνότητα αλλαγής;

Σε υψηλές ταχύτητες αλλαγής, το αποθηκευμένο φορτίο μέσα στις παραδοσιακές PN διόδους πρέπει να αφαιρεθεί όταν η συσκευή μεταβεί σε αντίστροφη πόλωση. Αυτή η ρεύμα αποκατάστασης αντίστροφης τάσης αυξάνει τις απώλειες αλλαγής και μπορεί να ενεργοποιήσει παρενέργειες, παράγοντας υπερβολική πίεση, ηχητικά φαινόμενα και EMI. Καθώς η συχνότητα αλλαγής αυξάνεται, η αποκατάσταση αντίστροφης τάσης επηρεάζει ολοένα και πιο τη θερμική συμπεριφορά και την ποιότητα της κυματομορφής, καθιστώντας τις συσκευές γρήγορης αποκατάστασης και Schottky πιο ελκυστικές σε σχέδια μετατροπέων υψηλής ταχύτητας.

4. Γιατί οι διόδους Schottky και SiC συχνά βελτιώνουν την απόδοση αλλαγής σε σύγκριση με τις κανονικές PN διόδους;

Οι διόδους Schottky αποφεύγουν σε μεγάλο βαθμό την κλασική αποκατάσταση αντίστροφης τάσης σε μειοψηφικούς ερμηνευτές, γεγονός που βοηθά στη μείωση των απωλειών αλλαγής και της υπερβολικής πίεσης. Οι διόδους SiC συνδυάζουν υψηλή ικανότητα αντίστροφης τάσης με εξαιρετικά καθαρή συμπεριφορά αποκατάστασης, καθιστώντας τις εξαιρετικά αποτελεσματικές σε συστήματα υψηλής τάσης και υψηλής συχνότητας. Αυτές οι χαρακτηριστικές συνήθως απλοποιούν τον έλεγχο EMI και μειώνουν την ποσότητα επιθετικού αποκοπής που απαιτείται για τη σταθεροποίηση των κυματομορφών αλλαγής.

5. Γιατί η χωρητικότητα διακλάδωσης διόδου θεωρείται μεγάλος κίνδυνος σε κυκλώματα υψηλής συχνότητας;

Η χωρητικότητα διακλάδωσης αλληλεπιδρά με την περιβάλλουσα επαγωγή και την αντίσταση, δημιουργώντας ρεζονάνς, πιο αργές μεταβάσεις, ρεύματα εκτόπισης και ηχητικά φαινόμενα. Ακόμη και όταν οι αξιολογήσεις εμπρόσθιου ρεύματος και αντίστροφης τάσης φαίνονται αποδεκτές, η υπερβολική χωρητικότητα μπορεί να υποβαθμίσει την ταχύτητα αλλαγής και να εισάγει ανεπιθύμητο θόρυβο σε γειτονικούς κόμβους. Σε συστήματα γρήγορης αλλαγής, η χωρητικότητα διακλάδωσης συχνά γίνεται ένας από τους κρυφούς παράγοντες που επηρεάζουν το EMI και τη σταθερότητα κυματομορφών.

6. Γιατί οι εκτιμήσεις απώλειας εμπρόσθιας τάσης μπορούν να γίνουν ανακριβείς εάν το VF αντιμετωπίζεται ως σταθερή τιμή;

Η εμπρόσθια τάση αλλάζει συνεχώς με τη θερμοκρασία, το επίπεδο ρεύματος και την πυκνότητα ρεύματος. Η κοινή υπόθεση "0.7 V" αντικατοπτρίζει μόνο περιορισμένες συνθήκες λειτουργίας για τις διόδους PN σιλικόνης. Με υψηλότερο ρεύμα, το VF μπορεί να αυξηθεί σημαντικά και να αυξήσει τη διαρροή πέρα από αρχικές προσδοκίες. Σε αυξημένη θερμοκρασία, η συμπεριφορά VF μπορεί επίσης να μεταβάλει την κατανομή ρεύματος σε παράλληλους δρόμους, δημιουργώντας θερμική ασυμμετρία και απρόβλεπτη διάσπαση. Οι αξιόπιστες θερμικές εκτιμήσεις εξαρτώνται επομένως από τη χρήση καμπυλών δεδομένων κάτω από ρεαλιστικές συνθήκες λειτουργίας.

7. Γιατί τα σύντομα γεγονότα αιχμής είναι ακόμα επικίνδυνα ακόμη και αν ο μέσος όρος ρεύματος διόδων παραμένει χαμηλός;

Σύντομα παλμούς όπως η εκκίνηση της τάσης, οι παλίνδρομοι επαγωγής και τα γεγονότα φόρτισης με πυκνωτές εγχύουν μεγάλες ποσότητες ενέργειας στη διακλάδωση διόδου σε πολύ μικρά χρονικά διαστήματα. Οι επαναλαμβανόμενες αιχμές μπορούν να συσσωρεύσουν θερμότητα πιο γρήγορα από το αναμενόμενο, ειδικά όταν η ροή αέρα και η διάχυση θερμότητας PCB είναι περιορισμένες. Ακόμα κι όταν το μέσο ρεύμα φαίνεται μέτριο, η επαναλαμβανόμενη πίεση μπορεί βαθμιαία να επιταχύνει τη θερμική κόπωση και τη μακροχρόνια υποβάθμιση.

8. Γιατί η διάταξη PCB επηρεάζει έντονα τη συμπεριφορά αλλαγής διόδων και την απόδοση EMI;

Οι εναλλαγές βρόχων με μεγάλη ανα inductance ενισχύουν την υπερβάλλουσα απόκριση, τον ήχο και την αναστροφή πίεσης. Μακριές διαδρομές, κακή γείωση και ανεξέλεγκτες διαδρομές επιστροφής ρεύματος επιτρέπουν την παρασιτική ανα inductance να μετατρέπει τις ταχείες εναλλαγές σε προβλήματα EMI. Ακόμη και μια υψηλής ποιότητας διόδος μπορεί να αποδώσει κακώς μέσα σε μια επαγωγική διάταξη. Οι σχεδιασμοί με συμπαγείς βρόχους ρεύματος και ελεγχόμενες διαδρομές επιστροφής παράγουν γενικά πιο καθαρές κύματα εναλλαγής και πιο προβλέψιμη θερμική συμπεριφορά.

9. Γιατί οι μηχανικοί συχνά επικυρώνουν τη συμπεριφορά της διόδου χρησιμοποιώντας πραγματικές μετρήσεις οσκοσκοπίου αντί να βασίζονται μόνο σε προσομοιώσεις;

Οι προσομοιώσεις συχνά υποεκτιμούν την παρασιτική ανα inductance, τη συμπεριφορά των συνδετήρων, τις επιδράσεις καλωδίων και τον ήχο υψηλής συχνότητας που προκύπτει σε συναρμολογημένο υλικό. Οι πραγματικές μετρήσεις συχνά αποκαλύπτουν υπερβάλλουσες αποκριχές και προσωρινή συμπεριφορά που δεν ήταν προφανείς κατά την ανάλυση σε επίπεδο σχηματικού. Έτσι, οι μηχανικοί θεωρούν την προσέγγιση του οσκοσκοπίου μέρος του πειράματος καθαυτού, καθώς οι κακές μέθοδοι προσέγγισης μπορούν να παραμορφώσουν τα κύματα και να κρύψουν την πραγματική πίεση που υφίσταται η διόδος.

10. Γιατί η επιλογή διόδου εξαρτάται ολοένα και περισσότερο από τη συμπεριφορά σε επίπεδο συστήματος αντί από απομονωμένες προδιαγραφές φύλλου δεδομένων;

Οι σύγχρονοι σχεδιασμοί αξιολογούν τις διόδους με βάση το πώς αλληλεπιδρούν με τα όρια EMI, την τοπολογία εναλλαγής, τους θερμικούς περιορισμούς, την γεωμετρία διάταξης, τη συμπεριφορά υπερτάσεως και την μακροχρόνια αξιοπιστία. Μια διόδος που φαίνεται ιδανική από μια μόνο παράμετρο μπορεί να δημιουργήσει δύσκολες υπερβάσεις, θόρυβο ή θερμικά προβλήματα όταν ενσωματώνεται στο πλήρες σύστημα. Οι επιτυχημένοι σχεδιασμοί συνήθως ισορροπούν τη συμπεριφορά ανάκαμψης, την χωρητικότητα, το περιθώριο τάσης, τα θερμικά χαρακτηριστικά και την εφαρμογή PCB μαζί αντί να βελτιστοποιούν μόνο μία κύρια προδιαγραφή.
