Εξηγήσεις για τους ηλεκτρολυτικούς πυκνωτές: Τύποι, ESR, Ρεύμα Ράλλας

Αυτό το άρθρο εξηγεί πώς λειτουργούν οι ηλεκτρολυτικοί πυκνωτές, πού επιτυγχάνουν καλύτερα αποτελέσματα και γιατί οι τεχνολογίες πυκνωτών από αλουμίνιο και ταλάντη involve σημαντικούς συμβιβασμούς ως προς την αξιοπιστία, τη σταθερότητα, το μέγεθος και τη ηλεκτρική συμπεριφορά. Εξερευνά επίσης τα αποτελέσματα του ρεύματος ράλλας, τον θερμικό στρες, τα χαρακτηριστικά εμποδίων, συνδυασμούς πυκνωτών με κεραμικά, μηχανισμούς μακροχρόνιας αποδόμησης και πρακτικές στρατηγικές επιλογής που χρησιμοποιούνται σε σύγχρονα ηλεκτρονικά συστήματα ισχύος και σήματος.

Κατάλογος

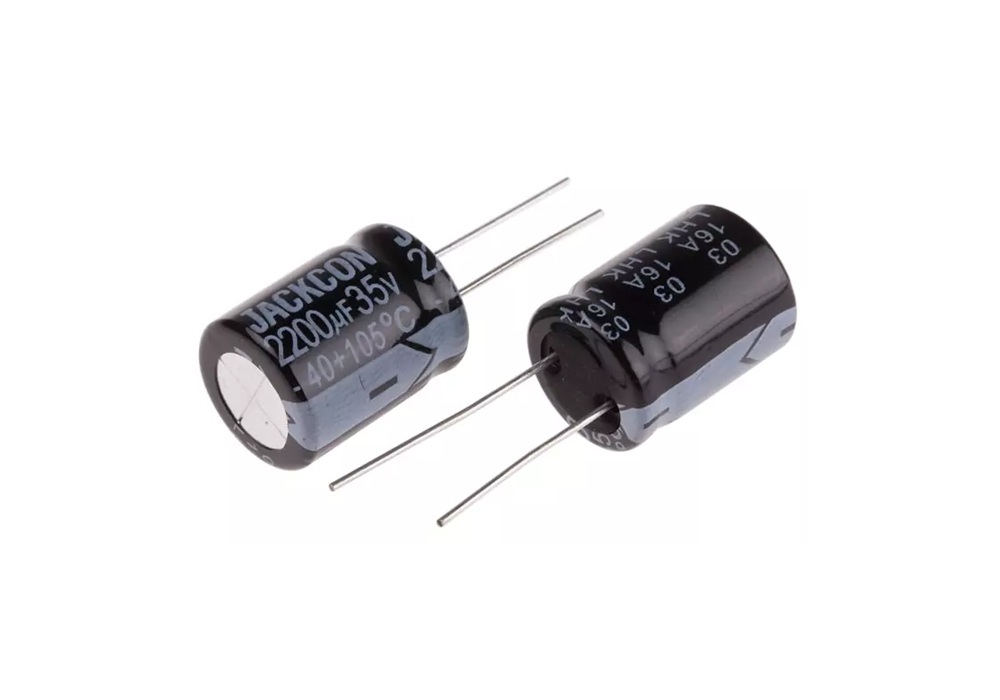

Επισκόπηση Ηλεκτρολυτικών Πυκνωτών

Οι ηλεκτρολυτικοί πυκνωτές επιλέγονται συχνά όταν μία σχεδίαση χρειάζεται πολύ χωρητικότητα χωρίς να πιέζει τον προϋπολογισμό ή την επιφάνεια του PCB σε άβολα επίπεδα. Αυτή η ευκολία έρχεται με συμβιβασμούς που εμφανίζονται στη ηλεκτρική συμπεριφορά και στη μακροχρόνια συνέπεια, και αυτοί οι συμβιβασμοί τείνουν να γίνονται πιο αισθητοί όσο αυξάνονται οι ώρες λειτουργίας.

Οι συνηθισμένες κατατάξεις τάσης κυμαίνονται συνήθως από ~4 V έως 500 V, ενώ οι ειδικές σειρές μπορούν να φτάσουν περίπου 630 V και υψηλότερα. Οι δόσεις θερμοκρασίας περιβάλλοντος συνήθως κυμαίνονται από -40°C έως +105°C, και οι πιο ανώτερες γραμμές προϊόντων επεκτείνονται μέχρι +125°C. Στη πραγματική σχεδίαση, αυτοί οι καταλογισμένοι αριθμοί σπάνια λένε την πλήρη ιστορία από μόνοι τους; τα αποτελέσματα διαμορφώνονται από το πώς το μέρος είναι υπό καταπόνηση, πόσο ρεύμα ράλλας φέρει, πού πηγαίνει πραγματικά η θερμότητα, και πώς οι χαρακτηριστικές παράμετροι του εξαρτήματος αλλάζουν με την πάροδο του χρόνου.

Αξιοσημείωτο είναι ότι πρέπει να παραδεχθούμε μία πρακτική πραγματικότητα: οι ηλεκτρολύτες μπορούν να φαίνονται καλά σε έναν πάγκο για μία σύντομη δοκιμή και στη συνέχεια να αρχίσουν να συμπεριφέρονται διαφορετικά μόλις το ίδιο κύκλωμα βρίσκεται σε μία θερμή θήκη, δει επαναλαμβανόμενα γεγονότα υπερφόρτωσης, ή αποστέλλεται μέσω μίας ευρύτερης ποικιλίας παραγωγικών παρτίδων. Αυτή η διαφορά μεταξύ των πρώτων εντυπώσεων και της μακροχρόνιας συμπεριφοράς είναι όπου η προσεκτική επιλογή και η επικύρωση αποδίδουν.

Κατάλληλες Εφαρμογές: Υψηλή Χωρητικότητα, Συσσωρευμένη Ενέργεια και Ρόλοι DC-Leaning

Οι ηλεκτρολύτες τείνουν να παρέχουν σημαντικά περισσότερη χωρητικότητα ανά δολάριο από πολλές επιλογές πλαστικού ή κεραμικού σε παρόμοιες τάσεις. Οι σχεδιαστές συνήθως αποδέχονται αυτή τη συμφωνία με μερικούς περιορισμούς στο μυαλό: είναι συχνά φυσικά μεγαλύτεροι από κεραμικά σε συγκρίσιμες δυνατότητες τάσης, και πολλοί είναι πολωμένοι, επομένως η κατεύθυνση της εφαρμοζόμενης τάσης πρέπει να παρακολουθείται.

Οι ηλεκτρολύτες χρησιμοποιούνται συνήθως εκεί που απαιτείται μία μεγάλη δεξαμενή φόρτισης και η μορφή κύματος είναι κυρίως DC με επιπλέον ρεύμα ράλλας. Συχνά βρίσκονται στο σημείο όπου μία φάση ισχύος μεταβαίνει από τη δημιουργία DC στην διατήρηση DC σταθερή υπό πραγματική δυναμική φορτίου.

Οι τυπικές περιπτώσεις χρήσης αναφέρονται παρακάτω ως ένα ενιαίο σύνολο για εύκολη αναγνώριση:

• Φιλτράρισμα DC-link

• Εξομάλυνση αποκατάστασης

• Αποθήκευση ενέργειας για συγκράτηση

• Αποζεύξεις χαμηλής συχνότητας

Σε μία λειτουργική τροφοδοσία, ένας ηλεκτρολυτικός πυκνωτής συχνά λειτουργεί ως το κοντινό ενεργειακό απόθεμα κατά τη διάρκεια βημάτων φορτίου. Ενώ ο έλεγχος του κύκλου αντιδρά ακόμα, ο πυκνωτής παρέχει ή απορροφά ρεύμα, και τότε είναι που οι μη ιδανικότητες γίνονται εύκολα παρατηρήσιμες κατά τη διάρκεια της μέτρησης: πτώση τάσης που σχετίζεται με ESR, αυτοθερμάνσεις που σχετίζονται με ρεύμα ράλλας, και σταδιακή αλλαγή παραμέτρων καθώς το σύστημα ηλεκτρολύτη και οξειδίου γερνά.

Από μια μηχανική σκοπιά, αυτό μπορεί να είναι ελαφρώς απογοητευτικό γιατί ο πυκνωτής κάνει ακριβώς αυτό που επιτρέπει η φυσική, απλώς όχι πάντα αυτό που υποδηλώνει ένα σύμβολο σχηματικού. Ο προγραμματισμός αυτών των “μη ιδανικών” συμπεριφορών νωρίς συνήθως οδηγεί σε λιγότερες εκπλήξεις στη μεταγενέστερη φάση.

Κύριες Οικογένειες: Αλουμίνιο vs. Ταντάλιο

Οι ηλεκτρολυτικοί πυκνωτές συναντούνται πιο συχνά ως ηλεκτρολύτες αλουμινίου και ηλεκτρολύτες τανταλίου. Τα μέρη τανταλίου παραμένουν ηλεκτρολύτες; η διαφορά είναι το σύστημα ανόδου και διηλεκτρικού, που οδηγεί σε διαφορετικές δυνάμεις και ευαισθησίες στρες.

Μία επιλογή μεταξύ αυτών των οικογενειών σπάνια αφορά μόνο την χωρητικότητα και την τάση στον πίνακα δεδομένων. Συχνά καταλήγει σε μία συζήτηση σχετικά με το πώς συμπεριφέρεται το κύκλωμα κατά την εκκίνηση, πόσο καλά ελέγχεται το στρες, και πόση μεταβλητότητα μπορεί να αντέξει η σχεδίαση χωρίς να μετατρέψει την επικύρωση σε εικασίες.

Η συνήθης τοποθέτηση των δύο οικογενειών συνοψίζεται εδώ:

• Ηλεκτρολυτικοί πυκνωτές αλουμινίου: ευρέως χρησιμοποιούμενοι για μαζικό φιλτράρισμα και αποθήκευση ενέργειας, ευρεία διαθεσιμότητα τάσης, γενικά ευνοϊκό κόστος

• Ηλεκτρολυτικοί πυκνωτές ταλαντούι: υψηλή όγκος αποτελεσματικότητα και συγκριτικά σταθερή συμπεριφορά χωρητικότητας σε ορισμένα εύρη, συχνά προσεγγίζονται με σφιχτό έλεγχο της συμπεριφοράς εκτίναξης, του ρεύματος εκκίνησης και της προστατευτικής αντίστασης

Μια πρακτική περιγραφή είναι ότι τα μέρη αλουμινίου κερδίζουν συχνά δουλειές «μαζικού και αναταραχής», ενώ οι ταλαντούι συχνά επιλέγονται όταν η πίεση μεγέθους, οι στόχοι αντίστασης ή η πιο σταθερή ηλεκτρική συμπεριφορά οδηγούν την απαίτηση, υποθέτοντας ότι το κύκλωμα έχει ένα σαφές σχέδιο για να περιορίσει το άγχος κατά τη διάρκεια εκτινάξεων και μεταβατικών φάσεων.

Βασικές Ηλεκτρικές Συμπεριφορές Που Διαμορφώνουν την Πραγματική Απόδοση

Η πραγματική συμπεριφορά των ηλεκτρολυτικών πυκνωτών διαμορφώνεται από πολλές αλληλεπιδρώντες ηλεκτρικές χαρακτηριστικές παρά μόνο τη χωρητικότητα. Παράμετροι όπως η ανοχή, το ηλεκτρικό άγχος, το ρεύμα διαρροής, η ESR, το ρεύμα αναταραχής και η θερμική συμπεριφορά επηρεάζουν σημαντικά το πώς αποδίδει ο πυκνωτής με την πάροδο του χρόνου και υπό μεταβαλλόμενες συνθήκες λειτουργίας. Σε πρακτικά κυκλώματα, αυτοί οι παράγοντες συχνά καθορίζουν αν ένας τροφοδοτικός σιδηρόδρομος παραμένει σταθερός, θορυβώδης, θερμικά πιεσμένος ή επιρρεπής σε μακροπρόθεσμη υποβάθμιση.

Οι τιμές χωρητικότητας συνηθίζεται να γράφονται χρησιμοποιώντας υποπολλαπλάσια όπως µF, nF και pF γιατί 1 φarad είναι εξαιρετικά μεγάλο για τις περισσότερες διακριτές συσκευές. Στην πρακτική σημειογραφία, 1 µF = 1000 nF, και 1 nF = 1000 pF. Η διατήρηση σταθερών μονάδων σε σχήματα, BOMs και έγγραφα συναρμολόγησης βοηθά στη μείωση των σφαλμάτων αντικατάστασης και ερμηνείας κατά το σχεδιασμό και την κατασκευή.

Οι ηλεκτρολυτικοί πυκνωτές τείνουν επίσης να έχουν ευρύτερα εύρη ανοχής από πολλούς πυκνωτές ταινίας ή κεραμικούς. Παραλλαγές όπως +50%/-20% δεν είναι ασυνήθιστες, ειδικά σε μέρη μεγαλύτερης αξίας. Σε εφαρμογές μαζικού φιλτραρίσματος, αυτή η διάσπαση μπορεί να έχει μικρή πρακτική συνέπεια, αλλά σε σχηματισμό αντίστασης, χρονικά δίκτυα ή συμπεριφορά ελέγχου, η παραλλαγή χωρητικότητας μπορεί να μετακινήσει την προσωρινή απόκριση και τα περιθώρια σταθερότητας αρκετά ώστε να γίνουν μετρήσιμα κατά την επικύρωση και τη δοκιμή παραγωγής.

Η τιμή τάσης επηρεάζει περισσότερα από την απλή επιβίωση κατά της διάσπασης. Η συνεχής λειτουργία κοντά στην μέγιστη ονομαστική τάση αυξάνει το ηλεκτρικό άγχος στο διηλεκτρικό σύστημα και μπορεί να επιταχύνει τη διαρροή, την εσωτερική θέρμανση και τους μηχανισμούς φθοράς μακροπρόθεσμα. Εξαιτίας αυτού, πολλές σχεδιάσεις προγραμματισμένα περιορίζουν τους ηλεκτρολυτικούς πυκνωτές και τους λειτουργούν κάτω από το εκτυπωμένο όριο τάσης για να βελτιώσουν την αξιοπιστία και να μειώσουν την ευαισθησία σε θερμικά και σχετιζόμενα με αναταραχή άγχη.

Το ρεύμα διαρροής και η συμπεριφορά μόνωσης επηρεάζουν επίσης την πραγματική απόδοση, ειδικά σε κυκλώματα διατήρησης, συστήματα χρονομέτρησης και χαμηλής ισχύος αναλογικές ενότητες. Μεγαλύτεροι ηλεκτρολυτικοί φυσικά επιδεικνύουν κάποια διαρροή λόγω της συμπεριφοράς διηλεκτρικού και ηλεκτρολύτη, και αυτή η διαρροή συμβάλλει στη φθορά αποθηκευμένου φορτίου με την πάροδο του χρόνου. Σε πρακτικά ηλεκτρικά συστήματα, αξιολογήστε τη συμπεριφορά μόνωσης χρησιμοποιώντας τόσο το ρεύμα διαρροής όσο και τις παραμέτρους χρόνου-σταθεράς αντί να στηρίζεστε μόνο σε αξίες χωρητικότητας.

Οι μηχανισμοί απώλειας γίνονται ιδιαίτερα σημαντικοί υπό συνθήκες αναταραχής. Όταν το ρεύμα αναταραχής AC ρέει μέσω της ESR, η εσωτερική διάχυση ισχύος παράγει θερμότητα, και αυτή η θέρμανση επηρεάζει άμεσα τη γήρανση του πυκνωτή και τη διάρκεια ζωής λειτουργίας. Καθώς η θερμοκρασία αυξάνεται, η αποδόμηση του ηλεκτρολύτη επιταχύνεται, η ESR μπορεί να αυξηθεί περαιτέρω, και το θερμικό άγχος μπορεί να συσσωρευτεί με την πάροδο του χρόνου. Σε πολλά πραγματικά συστήματα, τα προβλήματα αξιοπιστίας των πυκνωτών συνδέονται επομένως στενά με την διαχείριση ρεύματος αναταραχής, τις συνθήκες ροής αέρα, την τοποθέτηση PCB και τις κοντινές πηγές θερμότητας αντί μόνο με την αξία χωρητικότητας.

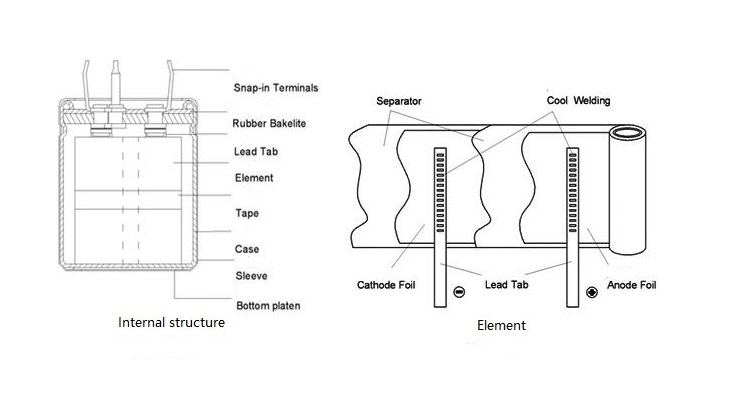

Ηλεκτρολυτικός Πυκνωτής Αλουμινίου

Ένας ηλεκτρολυτικός πυκνωτής αλουμινίου κατασκευάζεται χρησιμοποιώντας αρκετές διασυνδεδεμένες στρώσεις που συνεργάζονται για να αποθηκεύσουν ηλεκτρική ενέργεια. Η κύρια δομή περιλαμβάνει μια ετρωμένη αλουμινένια αναδιπλωμένη μεμβράνη, μια λεπτή στρώση διηλεκτρικού αλουμινίου-οξειδίου, έναν ηλεκτρολύτη, και έναν αρνητικό ταινία συλλογής ρεύματος. Αυτές οι στρώσεις είναι τυλιγμένες σε μια συμπαγή δομή ρολού και σφραγισμένες μέσα σε ένα αλουμινένιο κουτί. Η ετρωμένη ταινία ανόδου είναι σημαντική γιατί η τραχιά μικροσκοπική της επιφάνεια αυξάνει σημαντικά την αποτελεσματική επιφάνεια, επιτρέποντας στον πυκνωτή να επιτύχει υψηλή χωρητικότητα σε σχετικά μικρό μέγεθος.

Η στρώση διηλεκτρικού σχηματίζεται απευθείας στην επιφάνεια της ταινίας ανόδου μέσω μιας ηλεκτροχημικής διαδικασίας που ονομάζεται anodic forming. Επειδή η στρώση οξειδίου είναι εξαιρετικά λεπτή, οι ηλεκτρολυτικοί πυκνωτές αλουμινίου μπορούν να παρέχουν μεγάλες τιμές χωρητικότητας σε σύγκριση με πολλούς άλλους τύπους πυκνωτών. Το πάχος αυτής της στρώσης οξειδίου καθορίζει την ονομαστική τάση του πυκνωτή. Οι πυκνωτές υψηλής τάσης απαιτούν πιο παχύ επιχρίσματα οξειδίου, αλλά αυτό επίσης μειώνει την πυκνότητα χωρητικότητας και αυξάνει το φυσικό μέγεθος.

Ο ηλεκτρολύτης λειτουργεί ως το κατώφλι του πυκνωτή, ενώ το αρνητικό φύλλο παρέχει την αγώγιμη διαδρομή προς την εξωτερική τερματική. Σε αντίθεση με τις συμπαγείς δομές ηλεκτροδίων που χρησιμοποιούνται σε ορισμένους τύπους πυκνωτών, ο ηλεκτρολύτης επιτρέπει στον πυκνωτή να διατηρεί υψηλή χωρητικότητα αλλά εισάγει επίσης περιορισμούς που σχετίζονται με τη θερμοκρασία, τη γήρανση και το ρεύμα διαρροής. Αυτά τα εσωτερικά υλικά σφραγίζονται προσεκτικά για να μειωθεί η εξάτμιση του ηλεκτρολύτη και να διατηρηθεί η μακροχρόνια σταθερότητα.

Δεδομένου ότι το διηλεκτρικό λειτουργεί σωστά μόνο όταν το ανόδιο παραμένει θετικό σε σχέση με τον ηλεκτρολύτη, οι περισσότερες αλουμινένιες ηλεκτρολυτικές πυκνωτές είναι πολωμένες. Η αντίστροφη τάση μπορεί να βλάψει την οξειδωτική στρώση, προκαλώντας υπερβολική ροή ρεύματος, παραγωγή αερίου, αύξηση θερμότητας και πιθανή απελευθέρωση αερίου. Για το λόγο αυτό, οι σημάνσεις πολικότητας και η σωστή εγκατάσταση είναι κρίσιμης σημασίας στον πρακτικό σχεδιασμό κυκλωμάτων.

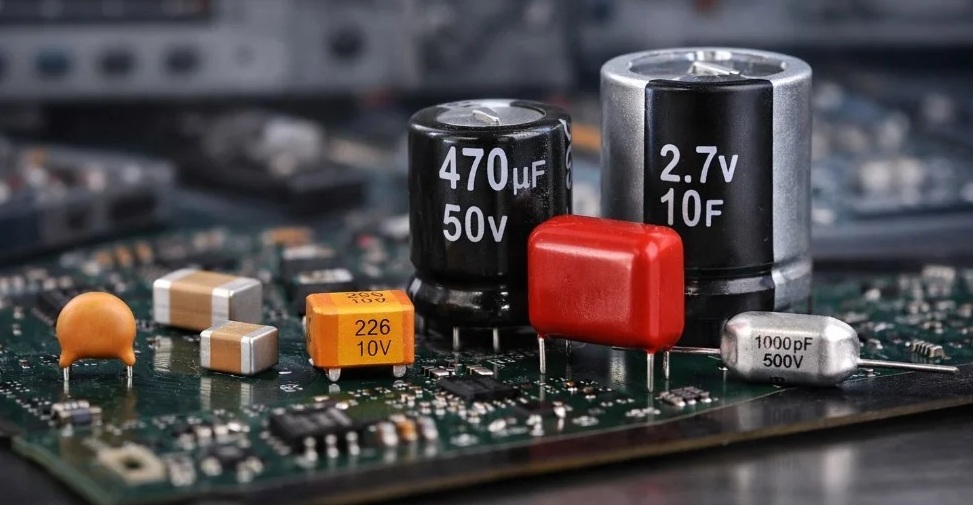

Χρήσεις Ηλεκτρολυτικών Πυκνωτών σε Πραγματικά Κυκλώματα

Σύνδεση Σημάτων και Αποκλεισμός DC

Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται ευρέως για τη σύνδεση σημάτων σε ενισχυτές ήχου, κυκλώματα επικοινωνίας, διεπαφές αισθητήρων και αναλογικά στάδια επεξεργασίας όπου οι AC σήματα πρέπει να διαπερνούν τα μπλοκ κυκλωμάτων ενώ οι συνθήκες DC bias παραμένουν απομονωμένες. Σε αυτές τις εφαρμογές, ο πυκνωτής μπλοκάρει τη σταθερή DC τάση ενώ επιτρέπει στα μεταβαλλόμενα σήματα να συνεχίσουν μέσω της διαδρομής σήματος. Αυτό αποτρέπει την αναστάτωση του λειτουργικού σημείου μιας φάσης από άλλη φάση.

Δεδομένου ότι οι ηλεκτρολυτικοί πυκνωτές παρέχουν σχετικά μεγάλες τιμές χωρητικότητας σε συμπαγείς συσκευασίες, συνήθως επιλέγονται για εφαρμογές σύνδεσης χαμηλής συχνότητας όπου οι μικρότεροι κεραμικοί πυκνωτές ενδέχεται να μην παρέχουν επαρκή χωρητικότητα οικονομικά. Ωστόσο, η προσανατολισμός της πολικότητας γίνεται σημαντικός γιατί η λανθασμένη πολικότητα μπορεί να αυξήσει το ρεύμα διαρροής, την παραμόρφωση, τη θερμότητα και τα προβλήματα μακροχρόνιας αξιοπιστίας.

Σε χαμηλές συχνότητες, η ανεπαρκής χωρητικότητα μπορεί να αποδυναμώσει την απόκριση μπάσων σε συστήματα ήχου ή να παραμορφώσει αργά μεταβαλλόμενα αναλογικά σήματα. Οι πυκνωτές σύνδεσης επιλέγονται με βάση την είσοδο εμπέδησης και τη απαιτούμενη συχνότητα αποκοπής. Σε πρακτικά κυκλώματα, οι ηλεκτρολυτικοί πυκνωτές που χρησιμοποιούνται για σύνδεση μπορεί επίσης να εισαγάγουν παραμόρφωση αν εμφανιστούν μεγάλες AC τάσεις διάσπαρτες στο διηλεκτρικό, ειδικά σε διαδρομές ήχου όπου η γραμμικότητα του σήματος έχει σημασία.

Μαζικός Αποσυνδετισμός και Σταθεροποίηση Γραμμών Ρεύματος

Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται εκτενώς για μαζικό αποσυνδετισμό και σταθεροποίηση γραμμών ρεύματος σε ψηφιακά συστήματα, ενσωματωμένους ελεγκτές, βιομηχανική ηλεκτρονική, οδηγούς κινητήρων και στάδια μετατροπής ρεύματος. Ο κύριος ρόλος τους είναι να αποθηκεύουν την ενέργεια τοπικά και να παρέχουν ρεύμα κατά τη διάρκεια ξαφνικών αλλαγών φορτίου που δεν μπορούν να ανταποκριθούν άμεσα τροφοδοσίες ή μακριές PCB διαδρομές.

Όταν οι επεξεργαστές, τα modules επικοινωνίας, οι ρελέ, οι LED ή οι κινητήρες αλλάζουν γρήγορα, η προσωρινή ζήτηση ρεύματος μπορεί να προκαλέσει πτώσεις τάσης και μεταβατική αστάθεια. Οι ηλεκτρολυτικοί πυκνωτές βοηθούν στη μείωση αυτών των διαταραχών λειτουργώντας ως τοπικές δεξαμενές ενέργειας που απορροφούν τις διακυμάνσεις, ομαλοποιούν τις μεταβάσεις φορτίου και σταθεροποιούν τις πιο αργές περιοχές του δικτύου διανομής ρεύματος.

Ωστόσο, οι ηλεκτρολυτικοί πυκνωτές μόνοι τους συνήθως δεν είναι αρκετοί για την καταστολή ευρέως φάσματος θορύβου γιατί η αντίσταση τους αυξάνεται σε υψηλότερες συχνότητες λόγω των συμπεριφορών ESR και ESL. Για το λόγο αυτό, οι ηλεκτρολυτικοί πυκνωτές συχνά συνδυάζονται με κεραμικούς πυκνωτές που τοποθετούνται κοντά σε ολοκληρωμένα κυκλώματα. Ο ηλεκτρολυτικός πυκνωτής υποστηρίζει τη μαζική αποθήκευση ενέργειας, ενώ ο κεραμικός πυκνωτής μειώνει τον θόρυβο ταχείας εναλλαγής και τις γρήγορες παλινδρομικές αιχμές.

Η ESR των ηλεκτρολυτικών πυκνωτών επηρεάζει επίσης τη συμπεριφορά του κυκλώματος. Η εξαιρετικά χαμηλή ESR μπορεί να φαίνεται επιθυμητή, αλλά σε ορισμένα συστήματα ισχύος η μέτρια ESR βοηθά στην κατάσβεση της ανάκλασης μεταξύ των πυκνωτών, της επαγωγής PCB και των ρυθμιστών εναλλαγής. Χωρίς επαρκή αναστολή, μπορεί να προκύψει υπερβολική αναπήδηση ή ταλάντωση κατά τη διάρκεια μεταβάσεων φορτίου. Ως αποτέλεσμα, η επιλογή του πυκνωτή συχνά εξισορροπεί την χωρητικότητα, την ESR, τη δυνατότητα διακύμανσης, τη συμπεριφορά σταθερότητας και την δυναμική απόκριση αντί να μεγιστοποιεί απλώς την χωρητικότητα.

Εξομάλυνση Διορθωτών και Μείωση Διακυμάνσεων

Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται συχνά μετά από στάδια διόρθωσης σε γραμμικές τροφοδοσίες για να εξομαλύνουν τη σφυριδωτή DC σε μια πιο σταθερή έξοδο τάσης. Κατά τη διάρκεια κάθε κύκλου AC, ο πυκνωτής φορτίζεται κοντά στην κορυφή της διορθωμένης κυματιστικής μορφής και στη συνέχεια αποφορτίζεται στο φορτίο μεταξύ των κορυφών, μειώνοντας την διακύμανση της τάσης στο ηλεκτρικό δίκτυο.

Οι μεγαλύτερες τιμές χωρητικότητας γενικά μειώνουν το πλάτος του κυματισμού γιατί περισσότερος αποθηκευμένος φορτίο γίνεται διαθέσιμο κατά τις περιόδους εκφόρτισης. Ωστόσο, η επιλογή χωρητικότητας εξαρτάται από αρκετούς παράγοντες, όπως το ρεύμα φορτίου, η συχνότητα του κυματισμού, η επιτρεπτή τάση κυματισμού, η συμπεριφορά κατά την εκκίνηση, το φυσικό μέγεθος και τα θερμικά όρια..

Η αξιολόγηση του ρεύματος κυματισμού γίνεται ιδιαίτερα σημαντική σε εφαρμογές τροφοδοσίας, γιατί η εσωτερική θέρμανση που προκαλείται από το ρεύμα κυματισμού επηρεάζει άμεσα τη διάρκεια ζωής του πυκνωτή. Υπερβολικό ρεύμα κυματισμού αυξάνει τη θερμοκρασία στο εσωτερικό, επιταχύνει την υποβάθμιση του ηλεκτρολύτη, αυξάνει τον ESR με την πάροδο του χρόνου και μειώνει την αξιοπιστία της λειτουργίας. Οι θερμές περιβάλλουσες επιδεινώνουν περαιτέρω αυτούς τους μηχανισμούς γήρανσης..

Οι μεγάλοι ηλεκτρολυτικοί πυκνωτές σε κυκλώματα ανοιγμάτων μπορούν επίσης να δημιουργήσουν σημαντικό ρεύμα εισροής κατά την εκκίνηση, επειδή οι πυκνωτές που αρχικά εκφορτίζονται συμπεριφέρονται στιγμιαία όπως φορτία χαμηλής αντίστασης. Χωρίς περιορισμό ρεύματος, αυτός ο υπερφορτισμός κατά την εκκίνηση μπορεί να προκαλέσει πίεση στους ανορθωτές, τους μετασχηματιστές, τους διακόπτες, τις ασφάλειες και τις γέφυρες διόδων. Οι σχεδιαστές συχνά μειώνουν αυτές τις επιδράσεις χρησιμοποιώντας κυκλώματα μαλακής εκκίνησης, NTC θερμιστές, ελεγχόμενη ακολουθία εκκίνησης ή αντιστάτες περιορισμού ρεύματος..

Ενέργεια Διατήρησης, Φορτία Παλμού και Υποστήριξη Μηχανών.

Οι ηλεκτρολυτικοί πυκνωτές χρησιμοποιούνται συχνά σε κυκλώματα που βιώνουν απαιτήσεις υψηλού ρεύματος για σύντομες διάρκειες, όπως τα συστήματα εκκίνησης κινητήρων, την ενεργοποίηση ρελέ, τους φλας φωτογραφικών μηχανών, τους οδηγούς LED, τους μεταδότες RF και τις εφαρμογές παλμικής ενέργειας. Σε αυτές τις περιπτώσεις, ο πυκνωτής παραδίδει προσωρινά αποθηκευμένη ενέργεια ταχύτερα από ότι μπορεί να ανταποκριθεί η κύρια τροφοδοσία..

Σε συστήματα κινητήρων, οι ηλεκτρολυτικοί πυκνωτές βοηθούν στη μείωση της πτώσης τάσης κατά την εκκίνηση ή την ξαφνική επιτάχυνση, όπου η ζήτηση ρεύματος αυξάνεται απότομα για σύντομες περιόδους. Σε εξοπλισμό επικοινωνιών και ενσωματωμένα συστήματα, οι πυκνωτές διατήρησης μπορούν να διατηρήσουν τη λειτουργία κατά τη διάρκεια σύντομων διακοπών ρεύματος, γεγονότων εναλλαγής μπαταρίας ή μεταβατικής αστάθειας τροφοδοσίας..

Η σχετικά υψηλή ικανότητα αποθήκευσης ενέργειας των ηλεκτρολυτικών πυκνωτών τους καθιστά κατάλληλους για αυτές τις εφαρμογές, ειδικά όπου το φυσικό μέγεθος και το κόστος είναι σημαντικά. Η επαναλαμβανόμενη φόρτιση παλμού αυξάνει την πίεση κυματισμού και την παραγωγή θερμότητας, επομένως η θέρμανση του ESR, η γήρανση του πυκνωτή, οι αξιολογήσεις διάρκειας ζωής και ο εξαερισμός πρέπει να ληφθούν σοβαρά υπόψη σε συστήματα υψηλής κυκλικής λειτουργίας..

RC Χρονοχρονισμός και γιατί οι ηλεκτρολυτικοί είναι κακοί ακριβείς παράγοντες.

Οι ηλεκτρολυτικοί πυκνωτές εμφανίζονται κάποιες φορές σε κυκλώματα χρονοχρονισμού RC όπου απαιτούνται οικονομικά μεγάλες καθυστερήσεις ή μεγάλοι σταθεροί χρόνοι. Παραδείγματα περιλαμβάνουν κυκλώματα καθυστέρησης εκκίνησης, αργά χρονομετρημένα επαναφορά, συμπεριφορά μαλακής εκκίνησης και απλά δίκτυα ταλαντωτή ή χρονιστή..

Ωστόσο, οι ηλεκτρολυτικοί πυκνωτές γενικά δεν είναι καλές επιλογές για ακριβά χρονιστικά εφαρμογών, επειδή η τιμή χωρητικότητας, το ρεύμα διαρροής, ο ESR και η συμπεριφορά του διηλεκτρικού μπορεί να διαφέρουν σημαντικά με τη θερμοκρασία, τη γήρανση, τη συχνότητα, την εφαρμοσμένη τάση και την ανοχή κατασκευής. Το ρεύμα διαρροής μόνο του μπορεί να αλλάξει αισθητά τη συμπεριφορά φόρτισης σε κυκλώματα μεγάλων καθυστερήσεων..

Οι αλλαγές θερμοκρασίας επηρεάζουν περαιτέρω τη συνέπεια χρονομέτρησης, διότι η χωρητικότητα και ο ESR μετατοπίζονται στα διάφορα λειτουργικά conditions. Σε πολλά κυκλώματα, προστίθενται μέθοδοι αντιστάθμισης, ευρύτερα χρονικά περιθώρια, διαδικασίες βαθμονόμησης ή διαφορετικοί τύποι πυκνωτών όταν απαιτείται σταθερή ακρίβεια χρονομέτρησης..

Για ακριβείς ταλαντωτές, παραγωγή ρολογιού, συστήματα μέτρησης ή ακριβή αναλογικά χρονικά, οι πυκνωτές μεμβράνης ή οι κεραμικοί πυκνωτές με σταθερά διηλεκτρικά υλικά παρέχουν συνήθως πιο προβλέψιμη μακροχρόνια συμπεριφορά από τους ηλεκτρολυτικούς πυκνωτές..

Προοπτική Σχεδίασης: Χρησιμοποιήστε ηλεκτρολυτικούς για προβλήματα ενέργειας, όχι για προβλήματα ακρίβειας.

Οι ηλεκτρολυτικοί πυκνωτές λειτουργούν καλύτερα σε εφαρμογές που επικεντρώνονται γύρω από την αποθήκευση ενέργειας, τη διαχείριση κυματισμού, την υποστήριξη παροδικών φαινομένων, τον όγκο φιλτραρίσματος και τις απαιτήσεις χαμηλής συχνότητας χωρητικότητας. Ο υψηλός λόγος χωρητικότητας προς μέγεθος τους καθιστά πρακτικούς για την ηλεκτρονική τροφοδοσίας, την αποθήκευση ενέργειας, την υποστήριξη εκκίνησης και τη σταθεροποίηση τροφοδοσίας όταν είναι απαραίτητη η μεγάλη αποθήκευση φορτίου..

Ωστόσο, είναι λιγότερο κατάλληλοι για εργασίες που εξαρτώνται από την ακρίβεια και περιλαμβάνουν σταθερή χωρητικότητα, χαμηλή διαρροή, στενές ανοχές, χαμηλή παραμόρφωση ή λειτουργία υψηλής συχνότητας. Η παραλλαγή ESR, η γήρανση του ηλεκτρολύτη, η ευαισθησία στη θερμοκρασία, οι περιορισμοί πολικότητας και η υποβάθμιση διάρκειας ζωής επηρεάζουν όλες την μακροχρόνια απόδοση..

Στο σύγχρονο σχεδιασμό κυκλωμάτων, οι ηλεκτρολυτικοί πυκνωτές θεωρούνται συχνά ως μέρος μιας ευρύτερης στρατηγικής πυκνωτών παρά ως αυτόνομες λύσεις. Συνδυάζονται με κεραμικούς, μεμβρανικούς, πολυμερείς ή άλλους τύπους πυκνωτών ώστε να χειρίζεται κάθε τεχνολογία πυκνωτών καλύτερα τη συχνότητα λειτουργίας της, τις απαιτήσεις σταθερότητας και τη συμπεριφορά ενέργειας..

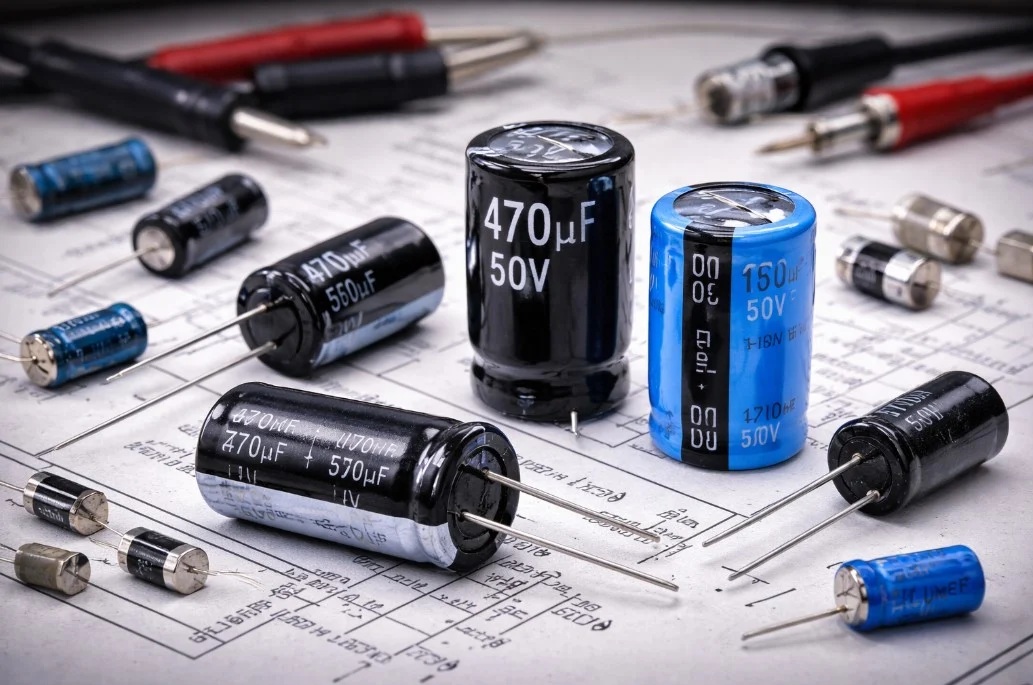

Πώς να προσδιορίσετε την πολικότητα του ηλεκτρολυτικού πυκνωτή

Οι ηλεκτρολυτικοί πυκνωτές είναι πολωμένα στοιχεία, και η αντιστροφή τους τείνει να αυξάνει το ρεύμα διαρροής, να προάγει τη θέρμανση και να γηράσκει το διηλεκτρικό πιο γρήγορα από ό,τι θα ήθελε. Όταν η λωρίδα είναι φθαρμένη, η οθόνη PCB απουσιάζει, και το μήκος των ακροδεκτών δεν παρέχει ενδείξεις, η πολικότητα μπορεί ακόμα να εξαχθεί παρακολουθώντας πώς συμπ behaves διαρροής σε δύο κατευθύνσεις. Ο στόχος εδώ δεν είναι να διαβάσετε την χωρητικότητα. Ο στόχος είναι να συγκρίνετε πώς συμπ behaves ο ίδιος πυκνωτής κάτω από μια μικρή DC διέγερση όταν το μέτρο χρησιμοποιείται σε λειτουργία αντίστασης (ohms), όπου η κατεύθυνση μπορεί ήσυχα να αλλάξει το αποτέλεσμα.

Γιατί αλλάζει το ρεύμα διαρροής με την κατεύθυνση

Τι κάνει στην πραγματικότητα το μέτρο σε λειτουργία ohms

Σε λειτουργία αντίστασης, το μέτρο παρέχει μια μικρή εσωτερική DC τάση και ερμηνεύει το resulting ρεύμα ως αντίσταση. Με έναν ηλεκτρολυτικό, η σειρά συνήθως μοιάζει έτσι: πρώτα αντλεί ρεύμα καθώς φορτίζεται, η ένδειξη αντίστασης στη συνέχεια αυξάνεται καθώς η φόρτιση επιβραδύνεται, και τελικά η οθόνη σταθεροποιείται σε μια τιμή που κυριαρχείται από τη διαρροή παρά από τη χωρητικότητα.

Αυτή η τελική συμπεριφορά σταθεροποίησης είναι όπου ζει το σήμα. Με την πολικότητα ευθυγραμμισμένη στην πιο ανεκτική κατεύθυνση, η διαρροή συνήθως παραμένει χαμηλότερη και το μέτρο τείνει να απομακρύνεται προς μια υψηλότερη φαινομενική αντίσταση. Με την πολικότητα αντιστραμμένη, η διαρροή συχνά τρέχει υψηλότερα και μπορεί να φαίνεται λιγότερο σταθεροποιημένη, οπότε το μέτρο τείνει να σταθμεύει σε χαμηλότερη φαινομενική αντίσταση (ή να αναρριχάται αργά και να μην φτάνει ποτέ τόσο ψηλά). Υπάρχει μια ορισμένη ανακούφιση όταν οι δύο κατευθύνσεις χωρίζονται καθαρά; αυτό μετατρέπει το άγνωστο σε κάτι που μπορείτε να ενεργήσετε.

Σε τι να προσέξετε

Πολλή αποφευκτέα σύγχυση προκύπτει από το να κοιτάτε την πρώτη κίνηση και να την αντιμετωπίζετε ως τη σωστή απάντηση. Η αρχική κίνηση καταγράφει κυρίως τη δυναμική φόρτισης, η οποία μπορεί να ποικίλλει με την εύρος του μέτρου και την τιμή του πυκνωτή. Η πιο επαναληπτική σύγκριση προέρχεται από τη συμπεριφορά μετά την παροδική περίοδο μετά από μια σταθερή αναμονή.

Σημεία εστίασης για παρακολούθηση κατά την κάθε περασιά:

• Η άνοδος κατά τη διάρκεια της παροδικής περιόδου (γρήγορη έναντι αργής)

• Η σταθερότητα κοντά στο τέλος (σταθερή έναντι περιπλανώμενης)

• Η σταθερή τιμή μετά τον ίδιο χρόνο αναμονής και στις δύο κατευθύνσεις

Γιατί αυτό αντέχει "αρκετά καλά" σε έναν πάγκο

Αυτή η προσέγγιση βασίζεται σε μια φυσική ασυμμετρία που είναι δύσκολο να την παραβλέψετε: η εφημερίδα οξειδίου σε έναν ηλεκτρολυτικό σχηματίζεται σε μία κατεύθυνση και γενικά ανέχεται εκείνη την κατεύθυνση καλύτερα υπό DC πίεση. Ακόμη και όταν το εξάρτημα είναι παλιό, η κατεύθυνση που παράγει λιγότερο διαρκές ρεύμα υπό την DC προκατάθεση του μέτρου συχνά αντιστοιχεί στην προοριζόμενη πολικότητα. Δεν θα ικανοποιήσει τα πρότυπα αναγνώρισης εργαστηρίου, αλλά μπορεί να αποτρέψει μια επισκευή να πάρει την συναισθηματική στροφή που κανείς δεν απολαμβάνει, ενεργοποιώντας με τον πυκνωτή αντιστραμμένο και κατόπιν κυνηγώντας ζημία κατώτερα.

Χρησιμοποιώντας ένα Πολυμέτρο σε Λειτουργία Αντίστασης

Επιλέξτε ένα εύρος αντίστασης που θα εμφανίσει μια ορατή παροδική φόρτιση. Σε αναλογικά μέτρα αυτό είναι συχνά R×100 ή R×1k; σε ένα DMM, επιλέξτε μια εύρος ohms που δεν παραμένει απλώς σε "OL" για ολόκληρο το παράθυρο παρατήρησης.

Ρυθμίσεις και Υποστηρικτικά Μέτρα Ασφαλείας

Οι μετρήσεις εντός κυκλώματος συχνά παραπλανήσουν γιατί άλλα στοιχεία μπορεί να κυριαρχούν σε ό,τι βλέπει το μέτρο, οπότε η αφαίρεση του πυκνωτή από το κύκλωμα είναι συνήθως η καθαρότερη πορεία όταν μπορείτε να το διευθετήσετε. Αποφορτίστε τον πυκνωτή πριν από κάθε μέτρηση, όχι μόνο την πρώτη φορά, γιατί η υπολειμματική φόρτιση κάνει τη δεύτερη σύγκριση να φαίνεται πειστική ενώ είναι λάθος. Για μεγάλους πυκνωτές, μια εκφόρτιση με αντίσταση είναι πιο ήπια; για μικρές τιμές, μια ελεγχόμενη βραχυκυκλωμένη κατάσταση μπορεί να είναι αποδεκτή όταν είστε σίγουροι ότι είναι ασφαλές.

Προσπαθήστε να μην χτυπήσετε πολύ μεγάλους πυκνωτές επανειλημμένα με ένα μικρό εύρος μέτρησης. Η αρχική αύξηση μπορεί να καταπονήσει ορισμένα όργανα και μπορεί επίσης να κάνει τις μετρήσεις ασυνεπείς, το οποίο είναι απογοητευτικό όταν προσπαθείτε να συγκρίνετε λεπτές διαφορές.

Λίστα Ελέγχου Προετοιμασίας:

• Αφαιρέστε τον πυκνωτή από το κύκλωμα όταν είναι εφικτό.

• Αποφορτίστε πριν από κάθε κύκλο μέτρησης.

• Χρησιμοποιήστε μια μέθοδο εκφόρτισης κατάλληλη για το μέγεθος του πυκνωτή και το πλαίσιο ασφαλείας.

• Περιορίστε τις επαναλαμβανόμενες "χτυπήματα" υψηλής ανάλυσης σε μεγάλους πυκνωτές.

Ακολουθώντας αριθμητική σειρά: Δύο Κατευθύνσεις, Ίδιο Χρόνο, Ίδια Υπομονή

Τρέξτε τη δοκιμή ως ζεύγος συγκρίσεων. Δεν ψάχνετε για έναν τέλειο αριθμό; ελέγχετε ποια κατεύθυνση φαίνεται πιο "άνετη" υπό τις ίδιες συνθήκες.

Η Διεργασία Δύο Περασιών:

• Συνδέστε το μαύρο καλώδιο σε ένα τερματικό και το κόκκινο καλώδιο στο άλλο.

• Παρατηρήστε μέσω της διαταραχής· στη συνέχεια καταγράψτε τη συμπεριφορά μετά τη σταθεροποίηση μετά από έναν καθορισμένο χρόνο αναμονής (συνήθως 5–15 δευτερόλεπτα, προσαρμοσμένο για την χωρητικότητα και την απόκριση του μετρητή).

• Εκφορτίστε ξανά ώστε η δεύτερη μέτρηση να ξεκινάει από την ίδια βάση.

• Αντιστρέψτε τα καλώδια και επαναλάβετε με τον ίδιο χρόνο αναμονής.

• Συγκρίνετε τα αποτελέσματα της σταθεροποίησης· η κατεύθυνση που τελειώνει ψηλότερα στην φαινομενική αντίσταση συνήθως αντιστοιχεί σε χαμηλότερη διαρροή σε αυτή την κατεύθυνση.

Ερμηνεύοντας την Υψηλή Αντίσταση και τη Κατευθυντική Συμπεριφορά

Διαφορετικοί μετρητές επηρεάζουν το εξάρτημα διαφορετικά σε λειτουργία ohms, και αυτό μπορεί κρυφά να αλλάξει ποιο καλώδιο αντιστοιχεί σε ποια εσωτερική υπόθεση πολικότητας. Σύμφωνα με τη συμπεριφορά του μετρητή που υποτίθεται σε αυτή τη διαδικασία, η κατεύθυνση που αποδίδει τη μεγαλύτερη τελική αντίσταση αντιστοιχεί στο μαύρο καλώδιο να είναι στο θετικό τερματικό του πυκνωτή.

Αβεβαιότητα κατά την έλεγχο πολικότητας είναι συχνή. Ένας απλός τρόπος για να αποφευχθούν λάθη είναι να επαληθεύσετε την πολικότητα μία φορά χρησιμοποιώντας έναν γνωστό πολωμένο πυκνωτή και τον ακριβή μετρητή και εύρος που έχει προγραμματιστεί για δοκιμή. Αυτός ο μικρός έλεγχος βοηθά στην αποτροπή επαναλαμβανόμενων λαθών, ειδικότερα όταν αλλάζετε μεταξύ αναλογικών μετρητών, ψηφιακών μετρητών ή διαφορετικών μοντέλων DMM.

Αντί να βασίζεστε σε μία τελική μέτρηση, οι επαναλαμβανόμενες δοκιμές ελέγχονται συχνά για συνεπείς αποτέλεσμα και ταιριαστές ενδείξεις.

Κατευθυντικές Ενδείξεις που Πρέπει να Παρακολουθείτε:

• Η καλύτερη κατεύθυνση τείνει να ανεβαίνει πιο γρήγορα και να σταθεροποιείται υψηλότερα.

• Η χειρότερη κατεύθυνση τείνει να παραμένει χαμηλότερα, να φαίνεται θορυβώδης ή να μοιάζει λιγότερο σταθερή.

Αν και οι δύο κατευθύνσεις φαίνονται σχεδόν οι ίδιες, αντισταθείτε στην τάση να αναγκάσετε ένα συμπέρασμα. Σε αυτό το σημείο ο πυκνωτής μπορεί να είναι μη πολωμένος, κακώς υποβαθμισμένος, ασύμφωνος με το επιλεγμένο εύρος ή επηρεαζόμενος ακόμα από τις υπόλοιπες συνδέσεις κυκλώματος.

Κοινές Περίπτωσεις Αποτυχίας και Εξαπάτηστικες Αναγνώσεις

Αυτή είναι μια μέθοδος συγκρίσεων, και οι συγκρίσεις αποτυγχάνουν όταν παράγοντες εξωτερικοί κατακλύζουν τη διαφορά που προσπαθείτε να δείτε.

Τρόποι Αποτυχίας και Ακραίες Περιπτώσεις:

• Διαδρομές ρεύματος εντός του κυκλώματος: παράλληλες αντιστάσεις, ημι-ημιαγωγικές ενώσεις και ράγες μπορούν να κυριαρχήσουν στην ανάγνωση και ακόμη και να αναστρέψουν το φαινομενικό συμπέρασμα.

• Υψηλή διαρροή λόγω ηλικίας ή ζημιάς: και οι δύο κατευθύνσεις μπορεί να διαβάζουν χαμηλά, μειώνοντας την αντίθεση.

• Πολύ μικρή χωρητικότητα: η διαταραχή μπορεί να είναι πολύ γρήγορη για να παρατηρηθεί, κάνοντάς την σταθερή τιμή θολή.

• Πολύ μεγάλη χωρητικότητα: η διαταραχή μπορεί να είναι μακρά και η εκφόρτιση υψηλότερη· η συνέπεια του χρόνου σας έχει μεγαλύτερη σημασία από ότι περιμένατε.

• Μη πολωμένα ηλεκτρολυτικά: τύποι AC-rated/non-polar قد لا يظهرون μια ισχυρή κατευθυντική διαφορά.

Διασταυρωτικοί Έλεγχοι Πριν Εφαρμόσετε Ρεύμα

Αν γνωρίζετε τι κάνει ο πυκνωτής στο κύκλωμα, χρησιμοποιήστε αυτό το πλαίσιο ως έλεγχο λογικής. Σε πολλές τοποθετήσεις φίλτρου τροφοδοσίας, το θετικό τερματικό τείνει να κοιτάζει προς το υψηλότερο DC δυναμικό κόμβο, ενώ η αρνητική πλευρά συχνά επιστρέφει στο έδαφος ή σε μια αρνητική ράγα. Όταν η σύγκριση κατεύθυνσης διαρροής και η τοπολογία DC του κυκλώματος δείχνουν την ίδια κατεύθυνση, η απόφαση συνήθως φαίνεται πολύ λιγότερο τεταμένη.

Αν διαφωνούν, επιβραδύνετε και συλλέξτε ένα άλλο δεδομένο σημείο αντί να προχωρήσετε από ανυπομονησία. Πρόσθετοι τρόποι επαλήθευσης περιλαμβάνουν: την ανάγνωση του σχεδιαγράμματος (αν είναι διαθέσιμο), την ανίχνευση της κυκλωτικής χαλκού σε γνωστές ράγες ή τη χρήση ελεγχόμενης τροφοδοσίας χαμηλής τάσης με περιορισμό ρεύματος για παρακολούθηση συμπεριφοράς χωρίς να αναλαμβάνετε πλήρες λειτουργικό άγχος.

Επιλογές Επαλήθευσης Προτού Εφαρμόσετε Ρεύμα:

• Επιβεβαίωση σχεδιαγράμματος

• Επιθεώρηση διαδρομών/τοπολογίας πλακέτας

• Δοκιμή τροφοδοσίας χαμηλής τάσης με περιορισμό ρεύματος

Μια πιο αξιόπιστη ροή εργασίας συνδυάζει δύο πράγματα: μια συγκριτική μελέτη διαρροής κατεύθυνσης και τουλάχιστον μία ανεξάρτητη επιβεβαίωση. Οι μετρήσεις που λαμβάνονται μεμονωμένα μπορούν να παραπλανηθούν από το σχέδιο του μετρητή, υπολειμματική φόρτιση, επιλογή εύρους ή κρυφές διαδρομές κυκλώματος. Μια σύντομη ρουτίνα, εκφόρτιση, μέτρηση και στις δύο κατευθύνσεις με συνεπή χρονομετρία, στη συνέχεια επικύρωση σε σχέση με την τοπολογία του κυκλώματος, προσθέτει λίγο χρόνο, αλλά τείνει να αποτρέπει το είδος του σφάλματος ανάποδης εγκατάστασης που μετατρέπει μια απλή επισκευή σε μια μεγαλύτερη, πιο δαπανηρή ακολουθία σφαλμάτων.

Συμπέρασμα

Οι ηλεκτρολυτικοί πυκνωτές παραμένουν απαραίτητοι σε τροφοδοσίες, αναλογικά συστήματα, κυκλώματα ήχου και εφαρμογές αποθήκευσης ενέργειας επειδή επιλύουν πρακτικά προβλήματα κυρίως χωρητικότητας και φιλτραρίσματος που δεν μπορούν πολλά άλλα είδη πυκνωτών να αντιμετωπίσουν τόσο οικονομικά. Η πραγματική τους απόδοση εξαρτάται όχι μόνο από την τιμή της χωρητικότητας, αλλά και από την ESR, την ικανότητα διαχείρισης ρεύματος παλμού, τις θερμικές συνθήκες, την υποτίμηση τάσης και τη μακροχρόνια χημική σταθερότητα. Οι αλουμινένιοι ηλεκτρολυτικοί πυκνωτές συνεχίζουν να κυριαρχούν σε ρόλους υψηλής χωρητικότητας και φιλτραρίσματος ισχύος, ενώ οι ταλαντούχοι πυκνωτές προσφέρουν συμπαγές μέγεθος και σταθερή ηλεκτρική συμπεριφορά όταν οι συνθήκες εκτίναξης ελέγχονται προσεκτικά. Οι σύγχρονες σχεδιάσεις συνδυάζουν ολοένα και περισσότερο τους ηλεκτρολυτικούς πυκνωτές με κεραμικούς προκειμένου να ισορροπήσουν τη συμπεριφορά της εμπέδησης σε ευρύτερες συχνότητες και να βελτιώσουν τη συνολική σταθερότητα τροφοδοσίας.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί οι ηλεκτρολυτικοί πυκνωτές συχνά αποτυγχάνουν λόγω θερμικού στρες αντί λόγω απλής απώλειας χωρητικότητας;

Το ρεύμα παλμού που ρέει μέσω της ESR παράγει εσωτερική θερμότητα μέσα στον πυκνωτή. Καθώς η θερμοκρασία αυξάνεται, η εξάτμιση του ηλεκτρολύτη και η χημική γήρανση επιταχύνονται, γεγονός που αυξάνει περαιτέρω την ESR και δημιουργεί ακόμη περισσότερη θέρμανση. Αυτός ο κύκλος συσσώρευσης συχνά γίνεται ο πραγματικός μηχανισμός περιορισμού της ζωής στις τροφοδοσίες, ειδικά μέσα σε θερμά κουτιά με κακή ροή αέρα.

2. Γιατί η ESR θεωρείται τόσο χρήσιμο χαρακτηριστικό όσο και περιορισμός σχεδίασης σε κυκλώματα ισχύος;

Η ESR προκαλεί απώλεια ισχύος και θερμότητα, αλλά μπορεί επίσης να προσφέρει απορρόφηση που σταθεροποιεί ορισμένες βρόχους ελέγχου ρυθμιστή. Πολύ χαμηλή ESR μπορεί να μειώσει τον παλμό, αλλά μερικές φορές μπορεί να εισαγάγει ταλαντώσεις αν η αποζημίωση του ρυθμιστή αναμένει μία συγκεκριμένη περιοχή ESR. Για αυτόν τον λόγο, η ESR συχνά θεωρείται ως παράμετρος σχεδίασης που ελέγχεται αντί να είναι απλώς ένα ελάττωμα προς ελαχιστοποίηση με κάθε κόστος.

3. Γιατί οι ηλεκτρολυτικοί πυκνωτές συνδυάζονται συχνά με κεραμικούς πυκνωτές σε τροφές ισχύος;

Οι ηλεκτρολυτικοί αντιμετωπίζουν καλά την αποθήκευση μεγάλης ενέργειας και τις αργές αλλαγές φορτίου, ενώ οι κεραμικοί ανταποκρίνονται πολύ πιο γρήγορα σε θόρυβο εναλλασσόμενης συχνότητας και απότομες κορυφές ρεύματος. Η χρήση των δύο συνδυαστικά δημιουργεί μια ευρύτερη απόκριση συχνότητας με χαμηλή εμπέδηση, βελτιώνοντας τη στατικότητα μεταβάσεων και μειώνοντας τον θόρυβο των τροφών πιο αποτελεσματικά από ότι η αξιοποίηση μόνο ενός τύπου πυκνωτή.

4. Πώς επηρεάζει άμεσα το ρεύμα παλμού τη διάρκεια ζωής του ηλεκτρολυτικού πυκνωτή;

Το ρεύμα παλμού παράγει εσωτερική θέρμανση μέσω απωλειών ESR. Καθώς η εσωτερική θερμοκρασία αυξάνεται, η αποδόμηση του ηλεκτρολύτη επιταχύνεται, προκαλώντας απόκλιση στην χωρητικότητα και αυξάνοντας την ESR με το χρόνο. Ακόμη και όταν οι βαθμολογίες τάσης φαίνονται ασφαλείς, η υπερβολική ροή ρεύματος μπορεί να συντομεύσει σημαντικά τη διάρκεια ζωής αν οι θερμικές συνθήκες δεν ελέγχονται σωστά.

5. Γιατί οι ταλαντούχοι πυκνωτές απαιτούν αυστηρότερη διαχείριση εκτιναξής και επανεκκίνησης από τους αλουμινένιους ηλεκτρολυτικούς;

Οι ταλαντούχοι πυκνωτές είναι πιο ευαίσθητοι σε ρεύματα εκτίναξης και σε άγρυπνη πίεση. Ξαφνικές εκδηλώσεις φόρτισης, ζεστός σύνδεσμος ή υπέρβαση τροφοδοσίας μπορεί να προκαλέσουν τοπική διάσπαση διηλεκτρικού που μπορεί να οδηγήσει σε καταστροφική αποτυχία. Οι σχεδιαστές συνήθως μειώνουν αυτόν τον κίνδυνο χρησιμοποιώντας κυκλώματα ήπιας εκκίνησης, σειριακή αντίσταση, ελεγχόμενες ταχύτητες ramping και συντηρητική υποτίμηση τάσης.

6. Γιατί οι ηλεκτρολυτικοί πυκνωτές μπορεί να συμπ behave differently after long storage periods?

Η διηλεκτρική οξειδωτική στρώση μέσα στους ηλεκτρολυτικούς πυκνωτές μπορεί να φθείρεται αργά όταν αποθηκεύεται χωρίς τάση για παρατεταμένες περιόδους. Όταν η ισχύς επαναχρησιμοποιηθεί ξαφνικά, το ρεύμα διαρροής μπορεί αρχικά να αυξηθεί επειδή το διηλεκτρικό απαιτεί μερική επαναδιαμόρφωση. Ο ελεγχόμενος ρυθμός αύξησης της τάσης με περιορισμό ρεύματος συχνά βοηθά στην αποκατάσταση πιο σταθερής λειτουργίας ενώ μειώνει την πίεση εκκίνησης.
