Επεξήγηση DIAC, Αρχή εργασίας, Χαρακτηριστικά και Εφαρμογές

Το DIAC είναι μια αμφίδρομη συσκευή ημιαγωγών που χρησιμοποιείται κυρίως για την ενεργοποίηση και τον έλεγχο φάσης σε κυκλώματα AC.Σε αντίθεση με τις συνηθισμένες διόδους που φέρουν μόνο μία κατεύθυνση, ένα DIAC αλλάζει συμμετρικά και προς τις δύο κατευθύνσεις μόλις επιτευχθεί η τάση διακοπής.Αυτό το άρθρο εξηγεί τις αρχές λειτουργίας, την εσωτερική δομή, τη λειτουργική συμπεριφορά και τις πρακτικές εφαρμογές των DIAC, συμπεριλαμβανομένης της χρήσης τους σε συστήματα ενεργοποίησης TRIAC, κυκλωμάτων dimmer, ελέγχου ταχύτητας κινητήρα, παραγωγής παλμών και συστημάτων ρύθμισης ισχύος.

Κατάλογος

Εξερεύνηση της λειτουργικότητας και των εφαρμογών DIAC

Ένα DIAC (Diode for Alternating Current) διαθέτει μοναδικά χαρακτηριστικά ως διακόπτης ημιαγωγών αμφίδρομης κατεύθυνσης, προσφέροντας δυνατότητες αγωγιμότητας πλήρους κύματος σε κυκλώματα AC.Σε αντίθεση με τις τυπικές διόδους που περιορίζονται σε μονοκατευθυντική ροή ρεύματος, τα DIAC λειτουργούν δυναμικά, ξεκινώντας την αγωγιμότητα μόνο αφού επιτευχθεί ένα συγκεκριμένο όριο τάσης, γνωστό ως τάση διακοπής.Είναι σημαντικό ότι αυτή η συμπεριφορά είναι ανεξάρτητη από την πολικότητα, διακρίνοντας έτσι τα DIAC ως συμμετρικές διόδους σκανδάλης.Η ικανότητά τους να λειτουργούν συμμετρικά σε θετικούς και αρνητικούς κύκλους κυματομορφής AC εξασφαλίζει λειτουργική συνέπεια και τα τοποθετεί ως κεντρικά στοιχεία σε εφαρμογές που απαιτούν ισορροπημένη ροή ρεύματος και ρύθμιση ακριβείας.

Θεμελιώδεις ιδιότητες και επιχειρησιακές γνώσεις των DIAC

Το χαρακτηριστικό γνώρισμα ενός DIAC έγκειται στη συμμετρική του αγωγιμότητα μόλις ξεπεραστεί η τάση διακοπής.Μέσω αυτής της λειτουργικότητας:

• Ο προσανατολισμός που σχετίζεται με την πολικότητα κατά τη σχεδίαση του κυκλώματος δεν είναι απαραίτητος, μειώνοντας την πολυπλοκότητα του σχεδιασμού.

• Κατά τη διάρκεια της κατάστασης εκτός λειτουργίας, το DIAC συμπεριφέρεται σαν ανοιχτό κύκλωμα μέχρι να εκπληρωθούν οι συνθήκες ενεργοποίησης, βελτιώνοντας έτσι τον έλεγχο των παραμέτρων ενεργοποίησης.

• Μετά την ενεργοποίηση, η μετάβασή του σε αγώγιμη κατάσταση ελαχιστοποιεί την πτώση τάσης, ενισχύοντας τη σταθερή ροή ρεύματος στα κυκλώματα AC.

Αυτή η απότομη μετάβαση από τις καταστάσεις υψηλής αντίστασης σε καταστάσεις χαμηλής αντίστασης, που παρατηρείται στις χαρακτηριστικές καμπύλες τάσης-ρεύματος DIAC, αυξάνει την αποτελεσματικότητά τους ως ενεργοποιητές για επόμενα εξαρτήματα όπως τα TRIAC.Τέτοιες ιδιότητες συμβάλλουν στον βελτιωμένο σχεδιασμό των κυκλωμάτων που απαιτούν σταθερή λειτουργία και ακριβείς μεταβάσεις.

Οι εγγενείς περιορισμοί του ελέγχου DIAC

Ταξινομημένα ως "μη ελεγχόμενοι διακόπτες", οι DIAC λειτουργούν χωρίς εξωτερικό χειρισμό, βασιζόμενοι αποκλειστικά στις συνθήκες του κυκλώματος για την επίτευξη ενεργοποίησης.Τα βασικά χαρακτηριστικά περιλαμβάνουν:

• Η ενεργοποίηση συνδέεται αποκλειστικά με την τάση του κυκλώματος που φτάνει στο σημείο διακοπής, αφαιρώντας την ανάγκη για εξωτερική ενεργοποίηση.

• Απλούστερες απαιτήσεις σχεδιασμού σε σύγκριση με ελεγχόμενους διακόπτες, όπως SCR ή TRIAC, αν και αυτή η απλότητα απαιτεί σχολαστική ρύθμιση του κυκλώματος για να διασφαλιστεί η αξιόπιστη λειτουργία.

Η λειτουργική τους ανεξαρτησία επιβάλλει περιορισμούς στην ευελιξία ελέγχου, αλλά τονίζει την αξία τους σε απλούς και στιβαρούς σχεδιασμούς.

Πρακτικές πληροφορίες που προέρχονται από τη χρήση πεδίου

Σε πρακτικές εφαρμογές, τα DIAC έχουν καθιερωθεί ως απαραίτητα εξαρτήματα λόγω:

• Αξιόπιστη απόδοση που επιτυγχάνεται μέσω διμερών δυνατοτήτων ενεργοποίησης, ειδικά όταν συνδυάζεται με TRIAC για συγχρονισμό με κυματομορφές AC σε κυκλώματα dimmer.

• Στρατηγικές προσαρμογές, αξιοποιώντας τις κατασκευαστικές ανοχές στις τάσεις διακοπής, για τη βελτιστοποίηση των συμπεριφορών του κυκλώματος για συγκεκριμένες απαιτήσεις, αποδεικνύοντας ένα μείγμα πρακτικής τεχνογνωσίας και θεωρητικών αρχών.

• Βελτιωμένη ενεργειακή απόδοση και μακροζωία εξαρτημάτων, που απορρέουν από την εγγενή απλότητα και αντοχή τους στη φθορά κατά τη λειτουργία.

Οι επιτόπιες παρατηρήσεις υπογραμμίζουν με συνέπεια πώς η σκόπιμη εφαρμογή των DIAC αυξάνει την ανθεκτικότητα του κυκλώματος ενώ προωθεί καινοτόμες κατασκευές σχεδίασης..

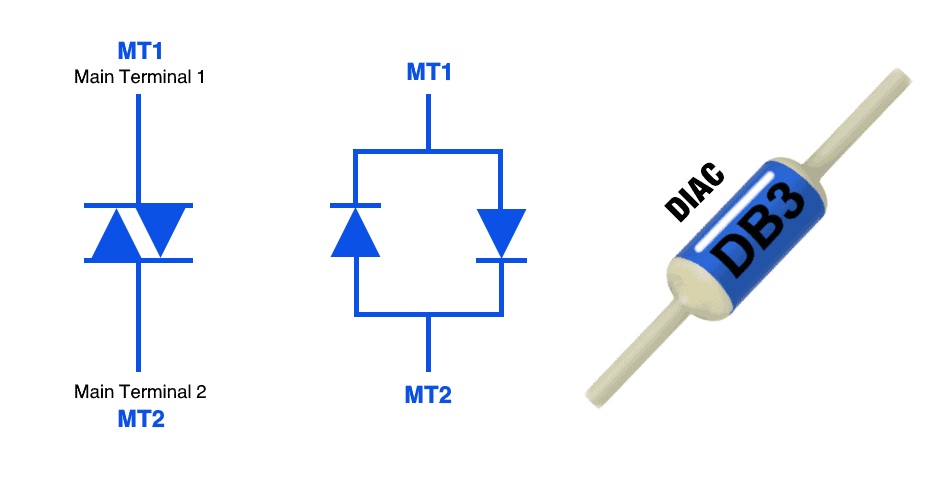

Σύμβολο DIAC και λειτουργική αναπαράσταση

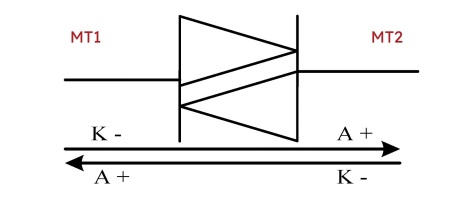

Το σύμβολο DIAC παρουσιάζεται οπτικά με δύο βέλη που δείχνουν προς αντίθετες κατευθύνσεις, περικλείονται σε παράλληλες ευθείες γραμμές.Αυτή η εικόνα μεταφέρει συγκεκριμένα την αντίστροφη-παράλληλη διάταξη δύο διόδων, η οποία αποτελεί τη δομική ουσία του DIAC.Ο σχεδιασμός ενσωματώνει τη λειτουργική αρχή που επιτρέπει στο DIAC να μεταφέρει ρεύμα συμμετρικά προς οποιαδήποτε κατεύθυνση, μόλις επιτευχθεί η τάση ενεργοποίησης του.Η συσκευή ενσωματώνει δύο αγώγιμους ακροδέκτες που προσδιορίζονται ως Κύριος Ακροδέκτης 1 (MT1) και Κύριος Ακροδέκτης 2 (MT2).Αυτά τα τερματικά χρησιμεύουν ως συνδέσεις όπου η ηλεκτρική ενέργεια ρέει κατά τις φάσεις λειτουργίας, δίνοντας έμφαση στη φύση διπλής κατεύθυνσης του εξαρτήματος.

Λειτουργικές Επιπτώσεις της Συμμετρικής Αρχιτεκτονικής του DIAC

Ο συμμετρικός σχεδιασμός του συμβόλου DIAC αντικατοπτρίζει την κύρια λειτουργία του: ίση αγωγιμότητα τόσο στην εμπρόσθια όσο και στην αντίστροφη πολικότητα.Όταν χρησιμοποιείται σε συστήματα εναλλασσόμενου ρεύματος (AC), αυτός ο ομοιόμορφος δομικός σχεδιασμός υποστηρίζει ισορροπημένη ηλεκτρική απόδοση ακόμη και κάτω από διαφορετικές συνθήκες τάσης.Η ομοιόμορφη αγωγιμότητα που διευκολύνεται από το DIAC εξασφαλίζει σταθερές λειτουργίες σε εφαρμογές που απαιτούν ταυτόχρονες δυνατότητες μεταγωγής.Πρακτικά, αυτή η ποιότητα εκτιμάται ιδιαίτερα για κυκλώματα όπως ρυθμιστές ελεγχόμενης φάσης, όπου η ακρίβεια της εναλλαγής και προς τις δύο κατευθύνσεις επηρεάζει άμεσα τη λειτουργική αξιοπιστία.

Οφέλη που προέρχονται από την αντίστροφη-παράλληλη διαμόρφωση

Η αντίστροφη παράλληλη δομή του DIAC προσφέρει ευδιάκριτα πλεονεκτήματα σε σενάρια που απαιτούν αδιάλειπτη αμφίδρομη ροή ρεύματος και σταθερότητα.Σε μηχανικά συστήματα, αυτός ο σχεδιασμός αποτρέπει ζητήματα όπως η διαφορά τάσης, ελαχιστοποιώντας έτσι τον θόρυβο και διασφαλίζοντας σταθερότερη απόδοση.Αυτή η ποιότητα βρίσκει συχνή χρήση σε εφαρμογές που απαιτούν ακριβή έλεγχο, όπως μηχανισμούς μείωσης της φωτεινότητας στα συστήματα φωτισμού, ρύθμιση στροφών κινητήρα και διαχείριση συσκευών ευαίσθητων στη θερμοκρασία.Η συμβολή του στις ομαλές μεταβάσεις στην ηλεκτρική συμπεριφορά είναι αναπόσπαστο στοιχείο της ποιότητας και της απόδοσης τέτοιων σχεδίων.

Λειτουργικότητα DIAC εντός σχεδίου κυκλώματος

Το DIAC έχει αναδειχθεί ως πρωταρχικό στοιχείο στα κυκλώματα ενεργοποίησης που βασίζονται στην ανάφλεξη λόγω της αξιόπιστης απόκρισής του στις διακυμάνσεις τάσης.Οι ηλεκτρικοί σχεδιαστές αξιοποιούν τη συμμετρική του συμπεριφορά για να επιτύχουν μεταβάσεις ρευστού από αδρανείς σε ενεργές καταστάσεις κατά τη διάρκεια των δραστηριοτήτων μεταγωγής.Αυτό το χαρακτηριστικό ενισχύει την ενεργειακή απόδοση, καθιστώντας το DIAC μια προτιμώμενη επιλογή για συμπαγή ηλεκτρονικά που απαιτούν υψηλή αξιοπιστία στα συστήματα ελέγχου τους.Η ικανότητα του DIAC να μειώνει την αρμονική παραμόρφωση διατηρώντας παράλληλα τη σταθερότητα της θερμοκρασίας επέτρεψε την ενσωμάτωσή του σε καινοτόμες προσεγγίσεις στα ηλεκτρονικά ισχύος, διασφαλίζοντας τόσο αποτελεσματικότητα όσο και παρατεταμένη λειτουργική ασφάλεια.

Κατανόηση της Συμπεριφοράς Ενεργοποίησης DIAC

Το DIAC ξεχωρίζει ως ένα παθητικό στοιχείο που παραμένει αδρανές μέχρι να ξεπεραστούν τα όρια τάσης, ανεξάρτητα από την πολικότητα.Αυτό το χαρακτηριστικό παρέχει προβλέψιμο και αξιόπιστο μηχανισμό για αυτόματη μεταγωγή.Αυτή η δυνατότητα χρησιμοποιείται για την προσθήκη ακριβών λειτουργιών ελέγχου σε σχέδια κυκλωμάτων και την υποστήριξη προηγμένης λειτουργίας.Η κατανόηση της συμπεριφοράς μεταγωγής του επιτρέπει τη χρήση σε εφαρμογές που απαιτούν συμμετρική αγωγιμότητα και αξιόπιστη μεταγωγή.

Αναστοχαστικές γνώσεις για το ρόλο της DIAC στο εξελισσόμενο κύκλωμα

Ο σχεδιασμός και η συμμετρική λειτουργία του DIAC συνεχίζουν να χρησιμεύουν ως πρακτική λύση για αποτελεσματική ρύθμιση αμφίδρομου ρεύματος.Η απλή αλλά εντυπωσιακή δομή του συνδυάζει την αξιοπιστία με την ευκολία εφαρμογής, καθιστώντας το εξαιρετικά προσαρμόσιμο σε ένα ευρύ φάσμα ηλεκτρικών αναγκών.Καθώς τα ηλεκτρονικά συστήματα εξελίσσονται και η καινοτομία οδηγεί στην πολυπλοκότητα του κυκλώματος, το DIAC παραμένει ένα ανεκτίμητο εξάρτημα που γεφυρώνει απρόσκοπτα τη λειτουργικότητα και την ακρίβεια.Η ικανότητά του να διατηρεί ισορροπημένη λειτουργία το τοποθετεί ως σχετικό εργαλείο όχι μόνο σε παραδοσιακές εφαρμογές αλλά και σε φουτουριστικά συστήματα που απαιτούν βέλτιστη διαχείριση και έλεγχο ενέργειας.

Σχέδια Εσωτερικών Κατασκευών DIAC

Τα DIAC διατίθενται σε δύο δομικές διαμορφώσεις: σχέδια τριών στρωμάτων και πέντε στρώσεων.Η εξέχουσα θέση των DIAC τριών επιπέδων πηγάζει συχνά από τα σταθερά χαρακτηριστικά απόδοσης, την ισορροπημένη λειτουργία σε κύκλους εναλλασσόμενου ρεύματος και την προβλέψιμη τάση διακοπής, περίπου 30 βολτ.Αυτά τα χαρακτηριστικά συμπληρώνουν εφαρμογές που απαιτούν συχνή εναλλαγή και ενεργοποίηση σε ηλεκτρονικά συστήματα, όπου η σταθερότητα και η αξιοπιστία είναι ανεκτίμητες για τη λειτουργική αποτελεσματικότητα.

DIAC τριών επιπέδων

Η διαμόρφωση DIAC τριών επιπέδων χρησιμοποιεί μια δομή PNPN που διευκολύνει την αποτελεσματική αγωγή του ρεύματος και επιτρέπει τον ακριβή έλεγχο της τάσης.Μέσω των συμμετρικών ηλεκτρικών ιδιοτήτων και στις δύο πολικότητες τάσης, αυτός ο σχεδιασμός εξασφαλίζει συνεπή λειτουργία, προσφέροντας προβλέψιμη συμπεριφορά θραύσης ακόμη και σε διαφορετικές συνθήκες φορτίου.

Για παράδειγμα:

• Σε ροοστάτες λαμπτήρων, αυτή η αποτελεσματική ενεργοποίηση τάσης εξασφαλίζει ομαλή ρύθμιση της έντασης φωτισμού.

• Οι ελεγκτές ταχύτητας κινητήρα επωφελούνται από τον ακριβή χειρισμό εναλλασσόμενου ρεύματος χωρίς μηχανικές ή ηλεκτρικές διακοπές.

• Τα κυκλώματα μεταγωγής AC αξιοποιούν την ομοιόμορφη συμπεριφορά για διαμόρφωση χωρίς σφάλματα, απλοποιώντας τον σχεδιασμό των ηλεκτρονικών και βελτιώνοντας τη λειτουργική ευρωστία.

Τέτοιες εφαρμογές αναδεικνύουν την αξία της ενσωμάτωσης DIAC τριών επιπέδων για τη βελτιστοποίηση της ακρίβειας και της ενεργειακής απόδοσης.Τα ομοιόμορφα ηλεκτρικά χαρακτηριστικά του DIAC τριών επιπέδων συμβάλλουν σε μειωμένους κινδύνους που σχετίζονται με ασυνεπή μεταγωγή, υποστηρίζοντας την απρόσκοπτη απόδοση σε πολύπλοκα ηλεκτρονικά κυκλώματα.

DIAC πέντε επιπέδων

Τα DIAC πέντε επιπέδων χρησιμοποιούν μια αρχιτεκτονική που βασίζεται σε δύο παράλληλες δομές PNPN, που λειτουργούν παράλληλα για να ρυθμίζουν τη ροή του ρεύματος.Αυτή η μοναδική διάταξη εισάγει ευελιξία στις συμπεριφορές τάσης-ρεύματος, καλύπτοντας συγκεκριμένες εφαρμογές που απαιτούν ευαισθησία σε διαφοροποιημένες μεταβάσεις τάσης.Οι λειτουργικές προσαρμογές που προκύπτουν από την εκτεταμένη πολυεπίπεδη δομή παρέχουν τη βάση για εξειδικευμένες περιπτώσεις χρήσης, όπου τα συμβατικά σχέδια ενδέχεται να αποτύχουν.

Για παράδειγμα:

• Τα πειραματικά κυκλώματα ενδέχεται να ενσωματώνουν DIAC πέντε επιπέδων για τη διερεύνηση νέων μεθόδων ελέγχου τάσης.

• Οι εξειδικευμένες τεχνολογίες ενδέχεται να επωφεληθούν από την ευαισθησία της παραλλαγής στις μεταβατικές αλλαγές τάσης, ευθυγραμμισμένες με μη συμβατικές ηλεκτρικές παραμέτρους.

Ενώ μοιράζεται τα συμμετρικά χαρακτηριστικά τάσης με DIAC τριών επιπέδων, η έκδοση πέντε επιπέδων αποκλίνει στη μηχανική του φορέα φορτίου εντός των στρωμάτων, επιτρέποντας νέες προσεγγίσεις στη βελτίωση της απόδοσης του κυκλώματος.Αυτός ο σχεδιασμός συχνά ευθυγραμμίζεται με εφαρμογές προσανατολισμένες στην έρευνα ή εξαιρετικά εξειδικευμένες εφαρμογές, καθιστώντας το ταυτόχρονα συμπληρωματική και διερευνητική επιλογή στη σφαίρα της ανάπτυξης DIAC.

Επιλογή Σχεδίου

Η κατάλληλη επιλογή της δομής DIAC εξαρτάται από την ισορροπία επιχειρησιακής προβλεψιμότητας, προσαρμοστικότητας και οικονομικής σκοπιμότητας.Τα DIAC τριών επιπέδων προτιμώνται συχνά για αξιόπιστη λειτουργία, εύκολη ενσωμάτωση με τυπικά ηλεκτρονικά και σταθερή απόδοση σε διαφορετικές εφαρμογές.

Αντίθετα, τα DIAC πέντε επιπέδων καλύπτουν εφευρετικά σχέδια και πειραματικά πλαίσια που απαιτούν βελτιωμένη ευαισθησία ελέγχου.Για παράδειγμα:

• Τα ηλεκτρονικά είδη ευρείας κατανάλωσης συνήθως ευνοούν τον απλό αλλά στιβαρό σχεδιασμό τριών επιπέδων για αποτελεσματική διαμόρφωση AC.

• Τα προηγμένα συστήματα υπό ανάπτυξη ενδέχεται να διερευνήσουν τη σύνθετη δυναμική της δομής πέντε επιπέδων για την επίτευξη άτυπων ηλεκτρικών αποκρίσεων.

Η κατανόηση των διαφορετικών διαφορών μεταξύ αυτών των διαμορφώσεων δίνει τη δυνατότητα να κάνετε συνειδητές επιλογές, ευθυγραμμίζοντας την υλοποίηση με τις μοναδικές απαιτήσεις της επιδιωκόμενης εφαρμογής.Λαμβάνοντας υπόψη την αλληλεπίδραση μεταξύ λειτουργικότητας, πρακτικότητας και καινοτομίας, προσαρμόζει την επιλογή DIAC για να συμπληρώσει τόσο τις καθιερωμένες όσο και τις προοδευτικές τεχνολογίες.

Λειτουργικά Χαρακτηριστικά και Συμπεριφορά των DIAC

Τα DIAC λειτουργούν με διακριτή λειτουργική δυναμική, που ορίζεται από τις μη γραμμικές ιδιότητες αγωγιμότητας τους, οι οποίες χρησιμοποιούνται για τον έλεγχο της ηλεκτρικής ισχύος σε εξειδικευμένες εφαρμογές.Αρχικά σε μη αγώγιμη κατάσταση, αυτά τα εξαρτήματα εισέρχονται σε λειτουργία αγωγιμότητας μόνο όταν η εφαρμοζόμενη τάση υπερβαίνει μια προκαθορισμένη τάση διακοπής (VBO), που τυπικά κυμαίνεται μεταξύ 25V και 48V.Μόλις ξεπεραστεί αυτό το όριο, τα DIAC επιτρέπουν τη συμμετρική ροή ρεύματος, χειριζόμενοι κυματομορφές εναλλασσόμενου ρεύματος (AC) με ισοδύναμη απόδοση και στις δύο πολικότητες.Αυτή η συμμετρική αγωγιμότητα προκύπτει από την εσωτερική τους δομή, η οποία είναι εμφανής στα μοναδικά χαρακτηριστικά τάσης-ρεύματος τους.

Τάση διακοπής και η συμπεριφορά της

Η τάση διακοπής (VBO) ενός DIAC αντιπροσωπεύει το συγκεκριμένο σημείο όπου αρχίζει η αγωγιμότητα.Αυτό το χαρακτηριστικό γίνεται κρίσιμο σε συστήματα που απαιτούν προκαθορισμένα επίπεδα τάσης για τη λειτουργία τους, όπως διακόπτες ροοστάτη φωτισμού ή ελεγκτές κινητήρα.Τα DIAC έχουν σχεδιαστεί σκόπιμα με ένα στενό εύρος VBO για να ταιριάζουν σε διαφορετικές εφαρμογές, διατηρώντας παράλληλα ακριβή λειτουργικότητα.Αυτό το χαρακτηριστικό ελέγχεται υπό πραγματικές συνθήκες λειτουργίας για να επιβεβαιωθεί ότι η τάση μεταγωγής DIAC ταιριάζει με τις απαιτήσεις του κυκλώματος και διατηρεί αξιόπιστη απόδοση εντός των ορίων σχεδιασμού.

Συμμετρική Λειτουργία και Αποδοτικότητα Σχεδιασμού

Ένα ξεχωριστό χαρακτηριστικό των DIAC είναι η συμμετρική τους ικανότητα αγωγιμότητας, η οποία τους επιτρέπει να λειτουργούν αποτελεσματικά κατά τη διάρκεια τόσο των θετικών όσο και των αρνητικών μισών μιας κυματομορφής AC.Αυτή η αμφίδρομη λειτουργία απλοποιεί τα σχέδια κυκλωμάτων, καταργώντας την ανάγκη για ξεχωριστά εξαρτήματα για τη διαχείριση αντίθετων πολικοτήτων.Εφαρμογές όπως τα συστήματα ελέγχου φάσης, που χρησιμοποιούνται συνήθως για τη ρύθμιση των ταχυτήτων του ανεμιστήρα ή τη διαχείριση βιομηχανικών συστημάτων θέρμανσης, βασίζονται σε μεγάλο βαθμό σε αυτή τη συμμετρία για αδιάλειπτη λειτουργικότητα.Η παρατήρηση της καμπύλης τάσης-ρεύματος αποκαλύπτει ένα χαρακτηριστικό μοτίβο "Z", που δείχνει τη συνεπή και μη γραμμική λειτουργική συμπεριφορά του DIAC σε όλους τους κύκλους AC.

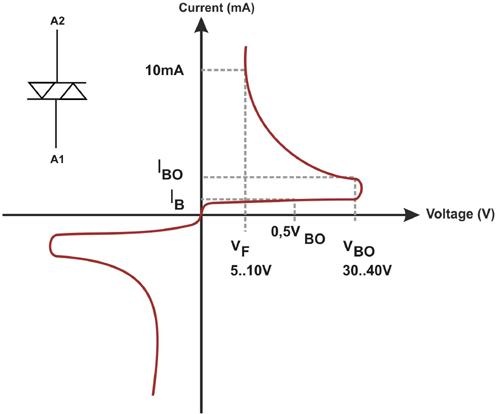

Μη γραμμική απόκριση τάσης-ρεύματος

Η μη γραμμική σχέση τάσης-ρεύματος των DIAC παίζει σημαντικό ρόλο στις εφαρμογές τους για ρύθμιση ισχύος.Σε αντίθεση με τα εξαρτήματα με γραμμικά χαρακτηριστικά, όπου το ρεύμα αυξάνεται σταθερά με την τάση, ένα DIAC εισέρχεται σε μια ξαφνική μετάβαση πέρα ​​από την τάση διακοπής, διασφαλίζοντας ότι η αγωγιμότητα λαμβάνει χώρα μόνο σε αρκετά υψηλά επίπεδα τάσης.Αυτή η ελεγχόμενη συμπεριφορά αποτρέπει την τυχαία ενεργοποίηση στα κυκλώματα.Ο ακριβής χρονισμός χρησιμοποιείται σε κυκλώματα πυροδότησης για ανορθωτές ελεγχόμενου με πυρίτιο (SCRs) για τον έλεγχο της αγωγιμότητας την απαιτούμενη στιγμή.Η κατανόηση αυτής της μη γραμμικής συμπεριφοράς βοηθά στη βελτίωση της ακρίβειας και της λειτουργίας του κυκλώματος.

Θερμικά και Λειτουργικά Θέματα

Ο σχεδιασμός κυκλωμάτων που περιλαμβάνουν DIAC απαιτεί ιδιαίτερη προσοχή στη θερμική ευαισθησία και την αλληλεπίδρασή τους με γειτονικά εξαρτήματα.Οι διακυμάνσεις της θερμοκρασίας μπορούν να αλλάξουν οριακά την τάση διακοπής, απαιτώντας στρατηγική τοποθέτηση και μόνωση για σταθερή απόδοση.Επιπλέον, το κατώφλι του ρεύματος συγκράτησης (IH) πρέπει να διατηρηθεί για να αποφευχθεί η πρόωρη διακοπή της αγωγιμότητας.Τα σχέδια κυκλωμάτων περιλαμβάνουν μεθόδους σταθεροποίησης και εξαρτήματα υποστήριξης για τη διατήρηση της συνεπούς λειτουργίας υπό μεταβαλλόμενες συνθήκες.

Τα χαρακτηριστικά λειτουργίας DIAC υποστηρίζουν τόσο τα παραδοσιακά συστήματα ελέγχου ισχύος όσο και τις νεότερες εφαρμογές ελέγχου ακριβείας.Η συμμετρική αγωγιμότητα και η μη γραμμική απόκριση παρέχουν ευέλικτη και αξιόπιστη λειτουργία κυκλώματος.Η κατανόηση αυτών των χαρακτηριστικών βοηθά στη βελτίωση της απόδοσης σε εφαρμογές που κυμαίνονται από οικιακά ηλεκτρονικά έως βιομηχανικό εξοπλισμό.Η ευέλικτη λειτουργία υποστηρίζει επίσης τη χρήση σε νέα σχέδια κυκλωμάτων και την περαιτέρω ανάπτυξη στην ηλεκτρική μηχανική.

Εφαρμογές DIAC στα Ηλεκτρονικά Ισχύος

Τα DIAC εκπληρώνουν διάφορους ρόλους στα ηλεκτρονικά συστήματα ισχύος λειτουργώντας ως βασικά εξαρτήματα στα κυκλώματα ενεργοποίησης, ελέγχου και χρονισμού.Λόγω της ικανότητάς τους να διεξάγουν εναλλάξ σε κύκλους AC χωρίς προκατάληψη, τα DIAC είναι ιδανικά σε ένα ευρύ φάσμα πρακτικών χρήσεων.

Συνέργεια με συστήματα μεταγωγής TRIAC

Τα DIAC βελτιώνουν τη λειτουργία των TRIAC, δημιουργώντας μια απρόσκοπτη προσέγγιση για την εναλλαγή εναλλασσόμενου ρεύματος σε συσκευές όπως ελεγκτές κινητήρα, συστήματα θέρμανσης και ροοστάτες.

• Σταθεροποιούν την ενεργοποίηση του TRIAC τόσο στις θετικές όσο και στις αρνητικές φάσεις των κύκλων AC, διασφαλίζοντας αξιόπιστη απόδοση.

• Οι πρακτικές διαμορφώσεις συνήθως τοποθετούν τα DIAC σε σειρά με τα κυκλώματα πύλης TRIAC, επιτρέποντας την ελεγχόμενη από τη φάση πύλη.

• Ρυθμιζόμενοι μηχανισμοί χρονισμού, που επιτυγχάνονται με αντιστάσεις ή πυκνωτές, βοηθούν στην ακριβή διαμόρφωση της ισχύος εξόδου.

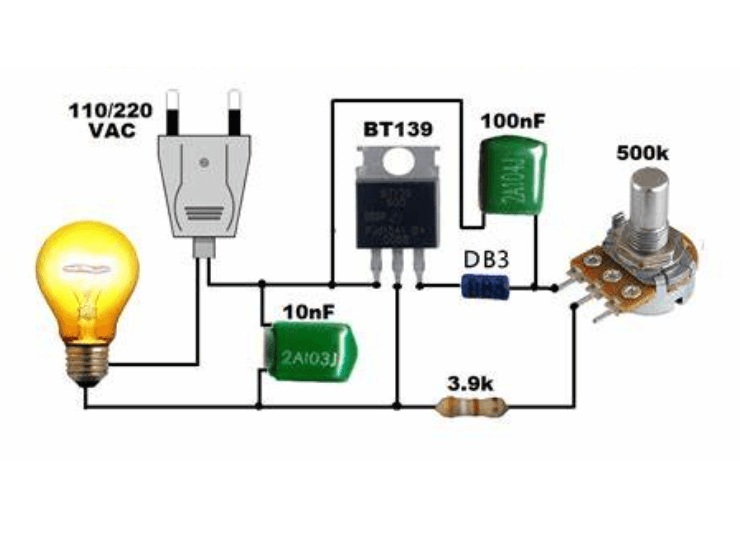

Πάρτε, για παράδειγμα, τα συστήματα ροοστάτη φωτός, όπου τα DIAC διαδραματίζουν βασικό ρόλο ελέγχοντας τη συσσώρευση τάσης του πυκνωτή έως ότου φτάσουν στο σημείο θραύσης του DIAC, ενεργοποιώντας την ομαλή, συνεπή λειτουργία.Τέτοιες βελτιώσεις έχουν καταστήσει τα DIAC ακρογωνιαίο λίθο στο σχεδιασμό τεχνολογιών έξυπνων σπιτιών υψηλής απόκρισης και καινοτόμων.

Ακρίβεια σε Εφαρμογές Φωτεινής Θαμπώματος

Τα DIAC υπερέχουν στα κυκλώματα μείωσης της έντασης λόγω της προσαρμοστικότητάς τους στη διαμόρφωση τάσης, παρέχοντας σταθερό έλεγχο στα επίπεδα φωτισμού.

• Εξασφαλίζουν ομαλές και χωρίς τρεμόπαιγμα μεταβάσεις, ακόμα και όταν η φωτεινότητα ποικίλλει με την πάροδο του χρόνου ή σε διαφορετικά φορτία.

• Ο συνδυασμός DIAC με προηγμένα ηλεκτρονικά βελτιώνει την ενεργειακή απόδοση, διατηρώντας παράλληλα τα συστήματα φωτισμού σταθερά και με απόκριση.

Η ενσωμάτωσή τους σε σύγχρονα οικιστικά και εμπορικά περιβάλλοντα αντανακλά την αυξανόμενη ζήτηση για φιλικά προς τον χρήστη συστήματα που διατηρούν την άνεση και την αξιοπιστία του περιβάλλοντος στις μεταβαλλόμενες συνθήκες.

Αξιόπιστη λειτουργία σε εκκινητές λαμπτήρων φθορισμού

Στα κυκλώματα ανάφλεξης λαμπτήρων φθορισμού, τα DIAC επιτρέπουν τη σταθερή εκφόρτιση τάσης που απαιτείται για την εκκίνηση της λειτουργίας του λαμπτήρα.

• Η συμμετρική τους αγωγιμότητα εξασφαλίζει προβλέψιμα επίπεδα διάσπασης τάσης, ακόμη και σε επαναλαμβανόμενους κύκλους.

• Οι τυπικές εφαρμογές περιλαμβάνουν τη διαχείριση εξαρτημάτων προθέρμανσης και χρονισμού που εξασφαλίζουν βέλτιστη απόδοση ανάφλεξης.

Τέτοιου είδους πρόοδοι έχουν δείξει πρακτικά οφέλη σε ενεργειακά αποδοτικές αναβαθμίσεις για συμβατικές εγκαταστάσεις φωτισμού, συμβάλλοντας στην παράταση της διάρκειας ζωής της λάμπας μειώνοντας παράλληλα τις δαπάνες μακροπρόθεσμης συντήρησης.

Βασική Λειτουργικότητα σε Συστήματα Ελέγχου Παλμών

Τα DIAC παρέχουν σταθερότητα στη δημιουργία παλμών χρονισμού, καθιστώντας τα κατάλληλα για διάφορες συγχρονισμένες εφαρμογές, όπως κυκλώματα καθυστέρησης ή ταλαντωτές.

• Ο ρόλος τους στα συστήματα ταλάντωσης εξασφαλίζει συγχρονισμένο χρονισμό κρίσιμο για την ομαλή αλληλεπίδραση μεταξύ των εξαρτημάτων.

• Αυτά τα χαρακτηριστικά χρησιμοποιούνται σε κυκλώματα ελέγχου για συστήματα βιομηχανικού αυτοματισμού.

Αυτά τα αξιόπιστα χαρακτηριστικά χρονισμού δείχνουν τη σημασία των DIAC σε συστήματα υψηλής ακρίβειας, δίνοντας έμφαση στην ικανότητά τους να βελτιώνουν τη συνολική απόδοση και τη λειτουργική απόδοση.

Βελτιστοποίηση μετατροπών τάσης σε συχνότητα

Τα DIAC συμβάλλουν σημαντικά σε συστήματα που μετατρέπουν τις διακυμάνσεις της τάσης εισόδου σε εξόδους αναλογικής συχνότητας.

• Η συμπερίληψή τους σε κυκλώματα ταλάντωσης υποστηρίζει εφαρμογές διεπαφής αισθητήρων και δυναμικής μέτρησης.

• Η ενσωμάτωση σε σχέδια όπως οι ρυθμίσεις περιβαλλοντικής παρακολούθησης τονίζει την ικανότητά τους να διατηρούν ακριβείς μετρήσεις παρά τις κυμαινόμενες εισροές.

Πέρα από τη μέτρηση, οι μετατροπείς που βασίζονται σε DIAC αποτελούν παράδειγμα προσαρμοστικών τεχνολογιών, ειδικά σε συστήματα ανάδρασης, όπου η σταθερότητα σε διάφορες συνθήκες εξασφαλίζει διαρκή λειτουργική ακρίβεια.

Επεκτείνοντας τις Ευκαιρίες με τις Καινοτομίες DIAC

Η τεχνολογία DIAC προσφέρει εκτεταμένη ευελιξία σε συστήματα ισχύος και ηλεκτρονικών σημάτων με τη συμμετρική αγωγιμότητα και τις αξιόπιστες ιδιότητες ενεργοποίησης.

• Οι βελτιώσεις στα υλικά DIAC και τα συμπαγή σχέδια έχουν τη δυνατότητα για μεγαλύτερη απόδοση σε συστήματα ανανεώσιμων πηγών ενέργειας, διεπαφές IoT και αυτοματοποιημένες συσκευές.

• Οι μελλοντικές εξελίξεις, συμπεριλαμβανομένης της ενσωμάτωσής τους με υλικά ημιαγωγών επόμενης γενιάς, όπως το SiC και το GaN, θα μπορούσαν να οδηγήσουν σε άνευ προηγουμένου βελτιώσεις στη λειτουργία και στο σχεδιασμό.

Η αυξανόμενη συνάφεια των DIAC καταδεικνύει την ικανότητά τους να προσαρμόζονται στις εξελισσόμενες απαιτήσεις, από μικροσκοπικά κυκλώματα έως ενεργειακές λύσεις υψηλής απόδοσης, διασφαλίζοντας τον συνεχή ρόλο τους στην ανάπτυξη τεχνολογίας αιχμής.

Βέλτιστη επιλογή DIAC για Πρακτικές Εφαρμογές

Τα DIAC χρησιμεύουν ως κρίσιμα στοιχεία για την ενεργοποίηση των TRIAC και των SCR, αποτελώντας τη βάση των σύγχρονων συστημάτων ελέγχου ισχύος.Μεταξύ των αξιοσημείωτων τύπων DIAC, μοντέλα όπως τα DB3, DB4 και SMDB3 αναγνωρίζονται για τη σταθερή απόδοση και την προσαρμοστικότητά τους σε διάφορες εφαρμογές.Οι ακόλουθες ενότητες εξετάζουν τις ιδιότητές τους, τις περιπτώσεις χρήσης και τις εκτιμήσεις για πρακτικές εφαρμογές.

DB3 και SMDB3

Τα μοντέλα DB3 και SMDB3 χαρακτηρίζονται από τις σταθερές τάσεις διακοπής τους, συνήθως στα 32 V, με εύρος λειτουργίας που εκτείνεται από 28 V έως 36 V.Αυτά τα DIAC συχνά εφαρμόζονται σε σενάρια που απαιτούν αξιόπιστους και προβλέψιμους μηχανισμούς ενεργοποίησης.Ο εγγενής σχεδιασμός τους προάγει την αποτελεσματικότητα σε μια σειρά εφαρμογών.

• Ομαλός έλεγχος έντασης σε κυκλώματα μείωσης έντασης

Στα συστήματα μείωσης του φωτός, τα DB3 και SMDB3 χρησιμοποιούνται για να παρέχουν ακριβή ενεργοποίηση TRIAC, αποδίδοντας απρόσκοπτες μεταβάσεις στον έλεγχο φωτεινότητας.Αυτά τα DIAC είναι ανεκτικά στις διακυμάνσεις της τάσης και του ρεύματος, γεγονός που εξασφαλίζει ανθεκτικότητα κάτω από διαφορετικές συνθήκες.Συμπληρωματικά μέτρα, όπως η εγκατάσταση ψυκτών στα TRIAC, συμβάλλουν στην ανακούφιση της θερμικής καταπόνησης, υποστηρίζοντας έτσι την εκτεταμένη μακροζωία του συστήματος.

• Ρύθμιση ταχύτητας σε συστήματα ελέγχου κινητήρα

Η εφαρμογή των DB3 και SMDB3 σε κυκλώματα ελέγχου κινητήρα, συμπεριλαμβανομένων αυτών που εμφανίζονται σε HVAC ή οικιακές συσκευές, εξασφαλίζει σταθερή ρύθμιση των στροφών του κινητήρα.Η αξιόπιστη συμπεριφορά ενεργοποίησης τους ενισχύει τη λειτουργική απόδοση ακόμη και με κυμαινόμενα φορτία.Η προσθήκη φίλτρων θορύβου σε αυτά τα κυκλώματα μπορεί να προστατεύσει το DIAC από πιθανές ηλεκτρικές παρεμβολές, ενισχύοντας την ακρίβεια λειτουργίας και τη διάρκεια ζωής.

• Αξιόπιστη ενεργοποίηση σε Ballasts λαμπτήρων

Οι συμπαγείς λαμπτήρες φθορισμού και τα συστήματα φωτισμού LED επωφελούνται από τη χρήση των DB3 και SMDB3 σε κυκλώματα έρματος για τη διασφάλιση συνεπούς ενεργοποίησης διακόπτη, με αποτέλεσμα σταθερό φωτισμό.Ο σχεδιασμός αυτών των κυκλωμάτων με κατάλληλη μόνωση προστατεύει από βραχυκυκλώματα και βελτιστοποιεί τη διάρκεια ζωής του DIAC, προάγοντας αξιόπιστη μακροπρόθεσμη λειτουργικότητα.

DB4

Το μοντέλο DB4 ορίζεται από την υψηλότερη τάση διακοπής, η οποία συνήθως μετρά 40V και εκτείνεται σε ένα εύρος από 35V έως 45V.Αυτή η αυξημένη χωρητικότητα τάσης του επιτρέπει να υπερέχει σε εφαρμογές που απαιτούν αυξημένα ηλεκτρικά κατώφλια.

• Κυκλώματα για ανυψωμένα κατώφλια τάσης

Σε συστήματα ισχύος που απαιτούν χειρισμό υψηλότερης τάσης, όπως αυτά που παρατηρούνται σε βιομηχανικούς κινητήρες ή εξειδικευμένους ελέγχους φωτισμού, η εκτεταμένη εμβέλεια του DB4 αποδεικνύεται πλεονεκτική.Προσαρμόζοντας υψηλότερα όρια τάσης, προάγει τη λειτουργική συνέπεια.Η ενσωμάτωση αντιστάσεων ακριβείας στη σχεδίαση βελτιώνει περαιτέρω τον έλεγχο της ευαισθησίας της ενεργοποίησης, διασφαλίζοντας απόκριση και σταθερή απόδοση.

• Προστασία της απόδοσης υπό ηλεκτρική καταπόνηση

Χάρη στην ισχυρή του ανοχή τάσης, το DB4 είναι κατάλληλο για λειτουργία σε δύσκολα περιβάλλοντα επιρρεπή σε ηλεκτρικές υπερτάσεις ή αιχμές.Η προσθήκη προστατευτικών στοιχείων, όπως βαρίστορ μεταλλικού οξειδίου (MOVs), εντός του κυκλώματος ενισχύει την ανθεκτικότητά του και προστατεύει από παροδικές ηλεκτρικές διαταραχές, διασφαλίζοντας μακροπρόθεσμη αξιοπιστία.

Η επιλογή του κατάλληλου DIAC απαιτεί προσεκτική εξέταση παραγόντων όπως η τάση διακοπής, το επιδιωκόμενο περιβάλλον λειτουργίας και οι συγκεκριμένες ανάγκες του κυκλώματος.Κάθε μοντέλο DIAC καλύπτει μοναδικές απαιτήσεις, επιτρέποντας προσαρμοσμένες λύσεις για διάφορα σενάρια.Κατά το στάδιο του σχεδιασμού, η διεξαγωγή περιεκτικών δοκιμών—εξέταση της επαναληψιμότητας ενεργοποίησης και εκτίμηση της θερμικής απόδοσης υπό φορτίο, μπορεί να βελτιώσει τη λειτουργικότητα και την ανθεκτικότητα του κυκλώματος ελαχιστοποιώντας παράλληλα τους κινδύνους διακοπής λειτουργίας.

Συμπέρασμα

Τα DIAC παραμένουν σημαντικά στοιχεία στον έλεγχο ισχύος AC λόγω της συμμετρικής αγωγιμότητας, της σταθερής συμπεριφοράς ενεργοποίησης και της απλής λειτουργίας τους.Η ικανότητά τους να παρέχουν αξιόπιστη μεταγωγή και στα δύο μισά μιας κυματομορφής AC τα καθιστά χρήσιμα σε dimmers, ελεγκτές κινητήρα, κυκλώματα χρονισμού και συστήματα που βασίζονται σε TRIAC.Αν και προσφέρουν περιορισμένη δυνατότητα ελέγχου σε σύγκριση με προηγμένες συσκευές μεταγωγής, η απλότητα, η ανθεκτικότητα και η αποτελεσματικότητά τους συνεχίζουν να υποστηρίζουν πρακτικά ηλεκτρονικά σχέδια.Οι συνεχιζόμενες βελτιώσεις στα υλικά ημιαγωγών και η ενσωμάτωση συμπαγών κυκλωμάτων αναμένεται να επεκτείνουν τον ρόλο των DIAC στα σύγχρονα ηλεκτρονικά ισχύος και στις εφαρμογές ευφυούς ελέγχου.
