Κρυογονική ψύξη για συσκευές SiC και GaN: Απόδοση, Οφέλη και Προκλήσεις

Η κρυογονική ψύξη χρησιμοποιείται για τη βελτίωση της απόδοσης, της απόδοσης και της πυκνότητας ισχύος συσκευών ευρείας ζώνης, όπως τα SiC MOSFET και τα GaN HEMT.Σε περιβάλλοντα χαμηλής θερμοκρασίας, η συμπεριφορά της συσκευής αλλάζει, επηρεάζοντας την αντίσταση στην κατάσταση, την τάση διάσπασης, τις απώλειες μεταγωγής και την αξιοπιστία.Αυτό το άρθρο εξηγεί πώς λειτουργούν οι συσκευές SiC, GaN και πυριτίου υπό κρυογονικές συνθήκες, πώς η κρυογονική ψύξη υποστηρίζει μετατροπείς SiC κλίμακας MW και ποιες προκλήσεις σχεδιασμού επηρεάζουν τη συσκευασία, το φιλτράρισμα EMI, τον θερμικό έλεγχο και την ασφάλεια.

Κατάλογος

Συσκευές SiC και Κρυογονικές Στρατηγικές Ψύξης

Συμπεριφορά συσκευής σε κρυογονικές συνθήκες

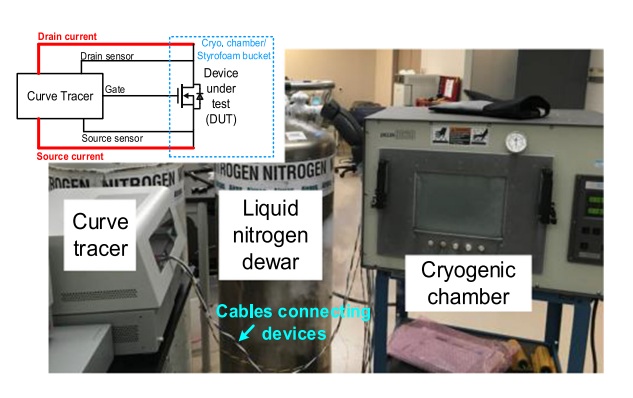

Η διερεύνηση του τρόπου λειτουργίας των συσκευών ισχύος υπό ακραίες συνθήκες χαμηλής θερμοκρασίας απαιτεί αυστηρά ελεγχόμενη κρυογονική ρύθμιση.Χρησιμοποιείται ένας ειδικός κρυογονικός θάλαμος θερμοκρασίας, ο οποίος αξιοποιεί το υγρό άζωτο για να επιτύχει εύρη θερμοκρασιών που καλύπτουν επίπεδα περιβάλλοντος έως και 93 K. Αυτοί οι θάλαμοι είναι καλά μονωμένοι, τόσο εσωτερικά όσο και εξωτερικά, για να διατηρούν σταθερά επίπεδα θερμοκρασίας ενώ καταστέλλουν τις εξωτερικές επιδράσεις.Τα όργανα ακριβείας, όπως ο ανιχνευτής καμπυλών B1505A που είναι εξοπλισμένος με συνδέσεις Kelvin, αναπτύσσονται για να διασφαλιστεί ο ακριβής χαρακτηρισμός των υπό δοκιμή συσκευών (DUT).Οι συνδέσεις Kelvin καταπολεμούν τις παραμορφώσεις και τα σφάλματα σήματος που προκύπτουν από την αντίσταση του καλωδίου ή την παρασιτική επαγωγή κατά τη διάρκεια των μετρήσεων, προάγοντας έτσι την υψηλότερη πιστότητα στα δεδομένα που καταγράφονται.

Κάθε λεπτομέρεια στο περιβάλλον δοκιμών αντικατοπτρίζει τη συσσωρευμένη τεχνογνωσία, όπου παράγοντες όπως η ακεραιότητα του καλωδίου ή οι εξωτερικές παρεμβολές μπορούν να διαμορφώσουν ουσιαστικά τα αποτελέσματα των μετρήσεων.Σε εργασίες υψηλής ακρίβειας απαιτούνται ισχυρές ρυθμίσεις δοκιμής, καθώς μικρά σφάλματα μπορεί να κρύψουν σημαντικές λεπτομέρειες στην απόδοση της συσκευής, ειδικά σε χαμηλές θερμοκρασίες.

Απόδοση συσκευών SiC, GaN και Si σε κρυογονικά περιβάλλοντα

Οι ποικίλες θερμικές αποκρίσεις των MOSFET πυριτίου, MOSFET καρβιδίου του πυριτίου (SiC) και HEMT νιτριδίου του γαλλίου (GaN) αποκαλύπτουν διακριτές ιδιότητες υλικού υπό κρυογονικές συνθήκες, παρέχοντας σημαντικές συγκριτικές γνώσεις για προηγμένες εφαρμογές μηχανικής.

Χαρακτηριστικά MOSFET πυριτίου (Si).

• Αρχικό αποτέλεσμα: Μειωμένη αντίσταση κατά την κατάσταση λόγω βελτιωμένης κινητικότητας φορέα σε κρυογονικές θερμοκρασίες.

• Carrier Freeze-Out: Κάτω από περίπου 100 K, οι φορείς φορτίου χάνουν την κινητικότητά τους λόγω μειωμένης θερμικής διέγερσης, αυξάνοντας σημαντικά την αντίσταση.

• Βreakdown Μείωση τάσης: Παρατηρείται μείωση της τάσης διάσπασης καθώς η θερμοκρασία πέφτει, με αποτέλεσμα να διακυβεύεται η αξιοπιστία της υψηλής τάσης.

• Συνέπειες: Οι περιορισμοί που εξαρτώνται από τη θερμοκρασία δείχνουν εγγενείς προκλήσεις στη χρήση πυριτίου για εφαρμογές που απαιτούν εξαιρετική περιβαλλοντική ανθεκτικότητα.

Εξελίξεις στα HEMTs νιτριδίου του γαλλίου (GaN).

• Μείωση αντίστασης: Συνεχείς μειώσεις στην αντίσταση κατά την κατάσταση, με τα επίπεδα να μειώνονται κατά περισσότερο από πενταπλάσιο σε σύγκριση με τις θερμοκρασίες δωματίου.

• Σταθερότητα τάσης διάσπασης: Διατηρεί σταθερές τιμές σε διάφορες κρυογονικές περιοχές, ενισχύοντας την αξιοπιστία.

• Χαρακτηριστικά υλικού: Ο ισχυρός ομοιοπολικός δεσμός και το μεγάλο διάκενο ελαχιστοποιούν εγγενώς τη θερμική ανάδευση, συμβάλλοντας στην ανώτερη απόδοση.

• Μηχανολογικό δυναμικό: Για σχέδια που δίνουν προτεραιότητα στην πυκνότητα ισχύος και την απόδοση, το GaN αντιπροσωπεύει μια βιώσιμη και καινοτόμο επιλογή υλικού για κρυογονική χρήση.

Μοναδικά χαρακτηριστικά απόδοσης των MOSFET καρβιδίου του πυριτίου (SiC).

• Δυναμική αντίστασης: Η αντίσταση στην κατάσταση αυξάνεται υπό κρυογονικές συνθήκες, πιθανώς λόγω ατελειών στις κρυσταλλικές δομές ή στις ιδιότητες των υλικών που αναστέλλουν την κινητικότητα των ηλεκτρονίων.

• Ανθεκτικότητα τάσης διάσπασης: Οι αξιόπιστες τάσεις διάσπασης διατηρούνται σε διάφορες κρυογονικές θερμοκρασίες, ευθυγραμμισμένες με την απόδοση GaN.

• Δυνατότητα εφαρμογής: Επιδεικνύει δυνατότητες σε εξειδικευμένους τομείς όπως η εξερεύνηση του διαστήματος και τα υπεραγώγιμα συστήματα, όπου η σταθερότητα υψηλής τάσης σε εξαιρετικά χαμηλές θερμοκρασίες είναι απαραίτητη.

Η ανάλυση της θερμικής απόδοσης σε αυτά τα υλικά υποδηλώνει ότι τα GaN HEMT προσφέρουν έναν βέλτιστο συνδυασμό μειωμένης αντίστασης στην κατάσταση και σταθερής τάσης διάσπασης, ξεπερνώντας τα MOSFET πυριτίου και SiC σε κρυογονικά περιβάλλοντα.Αυτή η τάση υποδηλώνει μια ευρύτερη στροφή του κλάδου προς την ιεράρχηση του GaN για εφαρμογές αιχμής.

Η επιλογή υλικού για ψυχρά περιβάλλοντα απαιτεί μια ισορροπημένη προσέγγιση που λαμβάνει υπόψη τα όρια της συσκευής, τον θερμικό έλεγχο, την αξιοπιστία και το κόστος.Η συνεργασία μεταξύ της επιστήμης των υλικών και της ηλεκτρικής μηχανικής υποστηρίζει βελτιώσεις στις μεθόδους ανάπτυξης και στη συσκευασία, βοηθώντας τις συσκευές να αποδίδουν καλύτερα σε χαμηλές θερμοκρασίες.

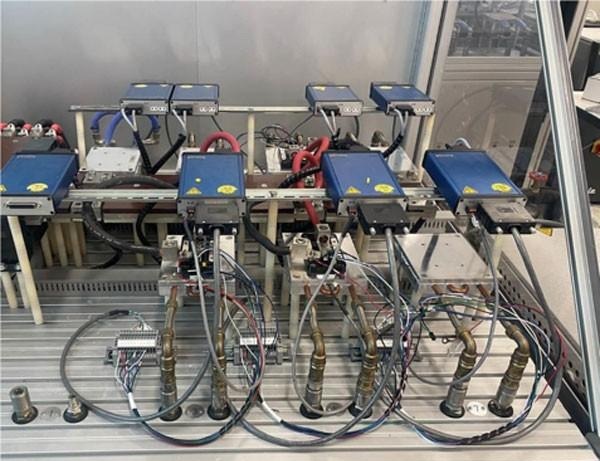

Υλοποίηση μετατροπέα SiC υψηλής ισχύος με κρυογονική ψύξη

Εφαρμογές Κρυογονικής Ψύξης για Μετατροπείς SiC MW

Η κρυογονική ψύξη χρησιμοποιείται ολοένα και περισσότερο σε μετατροπείς κλίμακας μεγαβάτ (MW) με βάση το SiC για την επίτευξη ανώτερης απόδοσης του συστήματος, ειδικά σε προηγμένες τεχνολογίες ηλεκτρικής πρόωσης, όπως αυτές που υπάρχουν στα ηλεκτρικά αεροσκάφη.Αυτοί οι μετατροπείς λειτουργούν σε δίαυλο ±500 V DC και παράγουν τριφασικές εξόδους υψηλής συχνότητας έως και 3 kHz.Ελέγχοντας προσεκτικά τις θερμοκρασίες περιβάλλοντος και μειώνοντας τις θερμοκρασίες σύνδεσης των συσκευών SiC κατά τη λειτουργία υψηλής ισχύος, τα κρυογονικά συστήματα διευκολύνουν τη μείωση της ενέργειας ενώ υποστηρίζουν τα εξαρτήματα καθώς διατηρούν αυξημένο φόρτο εργασίας χωρίς να διακυβεύεται η αξιοπιστία.

Επιπλέον, η κρυογονική ψύξη επηρεάζει περιφερειακά συστήματα, όπως ζυγούς και επαγωγείς, βελτιώνοντας τη θερμική και ηλεκτρική απόδοση.Οι χαμηλότερες απώλειες αντίστασης και πυρήνα λόγω μειωμένων θερμοκρασιών λειτουργίας οδηγούν σε αυστηρότερες θερμικές ανοχές, οι οποίες αντιμετωπίζουν έμμεσα την καταπόνηση του υλικού και μειώνουν τον ρυθμό γήρανσης στα επαγωγικά στοιχεία.Η μακροπρόθεσμη λειτουργική αποτελεσματικότητα εξασφαλίζεται ακόμη και υπό μεγάλη ηλεκτρική και θερμική καταπόνηση λόγω αυτών των πλεονεκτημάτων.

Οι βελτιωμένοι σχεδιασμοί για αεροναυπηγικούς κρυογονικούς μετατροπείς έχουν αποκαλύψει περαιτέρω πλεονεκτήματα, συμπεριλαμβανομένου του μειωμένου βάρους και του μειωμένου όγκου του συστήματος.Αυτές οι προσαρμογές ευθυγραμμίζονται άψογα με τους στόχους της βιομηχανίας για τη βελτιστοποίηση των δυνατοτήτων ωφέλιμου φορτίου και την ενίσχυση της αποτελεσματικότητας της πτήσης.

Θέματα συσκευής για επίπεδα ισχύος MW

Οι μονάδες ισχύος SiC προτιμώνται όλο και περισσότερο σε σενάρια πυκνότητας ισχύος MW λόγω των αντοχών υλικών και των προηγμένων δυνατοτήτων παραγωγής τους σε σύγκριση με άλλες τεχνολογίες όπως τα Si MOSFET και τα GaN HEMT.Ωστόσο, η βέλτιστη λειτουργία απαιτεί την ακριβή τήρηση των κρυογονικών περιορισμών, ιδίως τη διατήρηση των λειτουργικών θερμοκρασιών γύρω στους 257 Κ και την αποφυγή συνθηκών κάτω από τους 225 Κ. Οι χαμηλότερες θερμοκρασίες έχουν αποδειχθεί ότι προκαλούν αποικοδόμηση της γέλης σιλικόνης σε κάψουλα, ένα φαινόμενο που προσδιορίζεται μέσω εκτεταμένης ανάλυσης αστοχίας και επιταχυνόμενων μελετών καταπόνησης υλικού.

Ο μετατροπέας ισχύος χρησιμοποιεί μια τοπολογία τριών επιπέδων με συσφιγμένο ενεργό ουδέτερο σημείο (3L-ANPC).Δύο παρεμβαλλόμενοι μετατροπείς 500 kW με συζευγμένους επαγωγείς είναι διατεταγμένοι για να παρέχουν συνδυασμένη ισχύ 1 MW.

Μειωμένες απώλειες μεταγωγής και αγωγιμότητας: Η διαμόρφωση παρεμβολής μειώνει τις απώλειες της συσκευής ενώ διαχειρίζεται τον κυματισμό ρεύματος και τάσης για σταθερή ποιότητα εξόδου.

Βελτιστοποίηση φίλτρου EMI: Η μείωση του θορύβου επιτυγχάνεται με τη βελτίωση των φίλτρων ηλεκτρομαγνητικών παρεμβολών (EMI), καθοδηγούμενη από επαναληπτική δημιουργία πρωτοτύπων και μοντελοποίηση συμμόρφωσης για την τήρηση των αυστηρών αεροπορικών προτύπων DO-160.

Τα στατικά και δυναμικά χαρακτηριστικά των συστημάτων υψηλής ισχύος επωφελούνται από προσαρμοσμένες τεχνικές διαμόρφωσης.Μια πολλά υποσχόμενη προσέγγιση είναι η προσαρμοστική διαμόρφωση: η δυναμική αλλαγή των συχνοτήτων μεταγωγής με βάση τα επίπεδα φορτίου για τη μείωση της φθοράς των εξαρτημάτων και τη βελτίωση της ανθεκτικότητας του πεδίου.

Σχεδιασμός Υποδομής Ψύξης

Οι ρυθμίσεις κρυογονικής ψύξης σε μονάδες MW SiC χρησιμοποιούν συνήθως κρύο αέριο άζωτο λόγω του σταθερού προφίλ ψύξης και της ικανότητάς του να αποφεύγει εντοπισμένες ανωμαλίες θερμοκρασίας, ένα πρόβλημα που σχετίζεται με την άμεση ψύξη υγρού αζώτου.Τα συστηματικά σχέδια χρησιμοποιούν κρυογονικές μεθόδους ανταλλαγής θερμότητας, όπως το αέριο άζωτο που ρέει μέσα από πηνία τοποθετημένα σε υγρό άζωτο.

Τα χαρακτηριστικά περιλαμβάνουν:

• Προσαρμογή στο βάθος βύθισης του πηνίου και στις δυναμικές ρυθμίσεις ροής αερίου, επιτρέποντας προσαρμοσμένο έλεγχο στις θερμικές συνθήκες ψυχρής πλάκας που φιλοξενούν μονάδες ισχύος SiC, διασφαλίζοντας ομοιόμορφη κατανομή και μετριάζοντας τους κινδύνους υπερθέρμανσης ή υποψύξης.

• Ενσωμάτωση θερμοδυναμικών προσομοιώσεων κατά τις φάσεις σχεδιασμού: Τα μοντέλα πεπερασμένων στοιχείων προβλέπουν μοτίβα θερμοκρασίας και ανωμαλίες ροής στις προγραμματισμένες κρυογονικές διαδρομές στους μετατροπείς, εξορθολογίζοντας την ανάλυση και διασφαλίζοντας πρακτικές βελτιώσεις για λειτουργική απόδοση.

• Βελτιώσεις αξιοπιστίας με χρήση οδών ψύξης με ανοχή σε σφάλματα: Μια προσέγγιση που υποστηρίζεται από πλεονασμό διασφαλίζει συνεπή έλεγχο θερμοκρασίας σε σενάρια αστοχίας, ιδανική σε αεροδιαστημικές εφαρμογές όπου η αξιοπιστία του συστήματος είναι σημαντική.

Η συνεχιζόμενη έρευνα επεκτείνεται σε υβριδικές κρυογονικές στρατηγικές ψύξης που συνδυάζουν συστήματα που βασίζονται σε αέριο με υλικά αλλαγής φάσης, ενσωματώνοντας αυτές τις εξελίξεις σε μελλοντικά συστήματα που έχουν σχεδιαστεί για την αύξηση της ενεργειακής πυκνότητας και τη διαχείριση των περιόδων ψύξης αυτόνομα.Αυτά τα μετασχηματιστικά συστήματα τονίζουν τον απαραίτητο ρόλο της κρυογονικής ψύξης στην προώθηση των μετατροπέων SiC σε επίπεδο MW, γεφυρώνοντας τις τεχνολογικές καινοτομίες με κλιμακούμενες πρακτικές ανάπτυξης.

Προκλήσεις στην κρυογονική ψύξη για συσκευές SiC και GaN

Η κρυογονική ψύξη βρίσκεται στην πρώτη γραμμή της βελτίωσης της απόδοσης συσκευών ευρείας ζώνης (WBG) όπως τα τρανζίστορ SiC και GaN.Σε εξαιρετικά χαμηλές θερμοκρασίες λειτουργίας, παρατηρούνται βελτιώσεις στην ηλεκτρική αγωγιμότητα, τη θερμική απόδοση και την αξιοπιστία, ανοίγοντας το δρόμο για ανώτερη απόδοση.Επιπλέον, αυτές οι χαμηλές θερμοκρασίες επιτρέπουν ελαφρούς αγωγούς με υψηλή πυκνότητα ισχύος, καθιστώντας τους μετατροπείς ισχύος με κρυογονική ψύξη ιδιαίτερα ελκυστικούς για βιομηχανίες όπως η αεροδιαστημική, η αυτοκινητοβιομηχανία και τα κέντρα δεδομένων.Ωστόσο, η μετάβαση από τις πειραματικές επιτυχίες στην ανάπτυξη μεγάλης κλίμακας εισάγει τεχνικές και υλικοτεχνικές προκλήσεις, τονίζοντας τον εκκολαπτόμενο χαρακτήρα αυτής της τεχνολογίας σε πρακτικές εφαρμογές.

Προκλήσεις στη συσκευασία για την κρυογονική ψύξη

Αντιμετώπιση ηλεκτρομαγνητικών παρασιτικών και τρέχουσας ομοιομορφίας

Η ανάπτυξη συσκευασιών συμβατών με κρυογονικά προϋποθέτει την υπέρβαση των ηλεκτρομαγνητικών παρασιτικών και τη διασφάλιση ομοιόμορφης κατανομής ρεύματος σε συσκευές WBG υψηλής ισχύος.Τα GaN HEMT και άλλα παρόμοια εξαρτήματα, λόγω της υψηλότερης πυκνότητας ισχύος και των γρηγορότερων ταχυτήτων μεταγωγής, καθιστούν αυτήν την εργασία όλο και πιο περίπλοκη.Οι πρακτικές λύσεις συσκευασίας πρέπει να εμβαθύνουν πέρα ​​από τους θεωρητικούς σχεδιασμούς και να αξιοποιούν τις επαναληπτικές δοκιμές σε κρυογονικά περιβάλλοντα, καθώς οι πρακτικές εφαρμογές συχνά αποκαλύπτουν ζητήματα λανθάνουσας απόδοσης.Τα εξελιγμένα εργαλεία προσομοίωσης, αν και ανεκτίμητα, πρέπει να συμπληρώνονται με πρακτική αξιολόγηση για την επίτευξη ισχυρών σχεδίων που ευθυγραμμίζονται με την επιχειρησιακή πραγματικότητα.

Επιλογή υλικού: Gel σιλικόνης έναντι ενθυλάκωσης με βάση εποξειδικές ουσίες

Η μηχανική απόδοση των ενθυλακωτικών υπό κρυογονικές συνθήκες είναι ένα βασικό στοιχείο.Τα τζελ σιλικόνης, τα οποία υπερέχουν στις τυπικές θερμοκρασίες λειτουργίας, υποβαθμίζονται σε ευελιξία σε υπερβολικό κρύο, διακινδυνεύοντας την ακεραιότητα της συσκευής.Αντίθετα, οι ενθυλακωτικές ουσίες με βάση εποξειδικές ουσίες, ενώ είναι εύθραυστα σε κρυογονικά περιβάλλοντα, προσφέρουν έναν βαθμό δομικής σταθερότητας.Η ισορροπία μέσω υβριδικών συνθέσεων, όπως η ανάμειξη μαλακών πολυμερών με ενισχυμένα υλικά, ανοίγει νέους δρόμους για ανθεκτικότητα.Ορισμένες δοκιμές έχουν εγκαταλείψει εντελώς την ενθυλάκωση για να διατηρήσουν χαμηλότερη θερμική αντίσταση, αλλά αυτό δημιουργεί συμβιβασμούς στη μόνωση και την ανθεκτικότητα, αμφισβητώντας τη σκοπιμότητά τους για τις περισσότερες εφαρμογές.

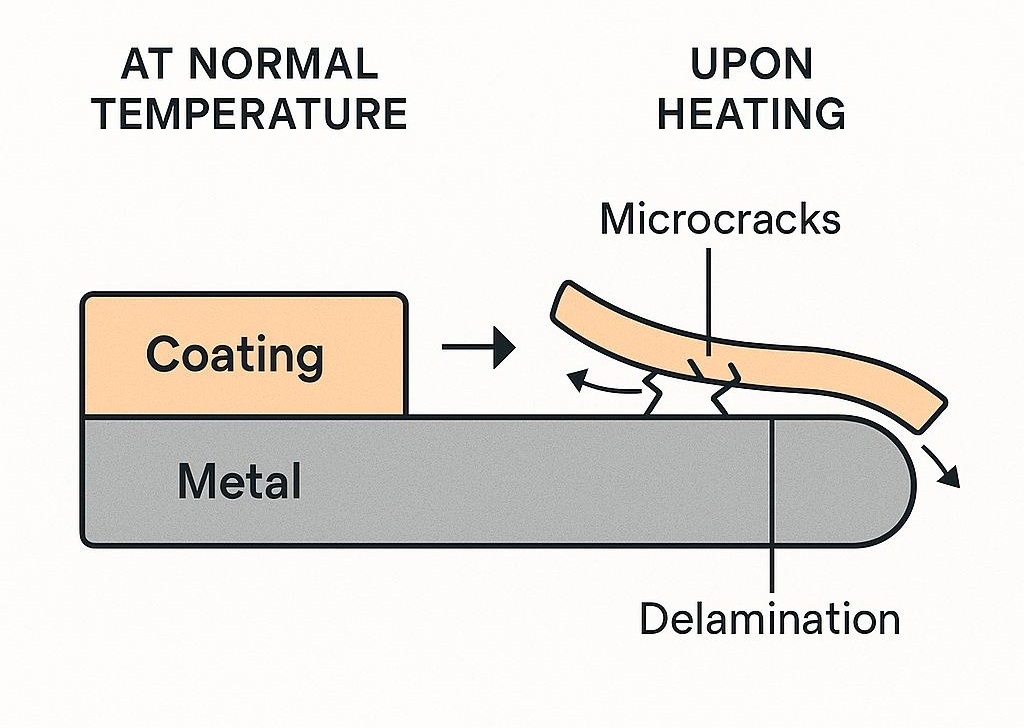

Μετριασμός ασυμφωνίας θερμικής διαστολής

Η αναντιστοιχία θερμικής διαστολής μεταξύ συστατικών διαφορετικών συντελεστών παραμένει ένα σημαντικό ζήτημα στα κρυογονικά συστήματα.Αυτό το φαινόμενο οδηγεί σε εσωτερικές τάσεις, ρωγμές ή ακόμα και αποκόλληση κάτω από θερμική κυκλοποίηση.Οι λύσεις επικεντρώνονται σε κόλλες και διασυνδέσεις που έχουν σχεδιαστεί για αντισταθμιστική ευελιξία.Οι επαναλήψεις σχεδιασμού, που βασίζονται σε πειραματικά δεδομένα, έχουν εισαγάγει δομές διάχυσης τάσεων για να αντισταθμίσουν την υποβάθμιση σε περίπτωση παρατεταμένης χρήσης.Αν και έχουν γίνει βήματα σε μεμονωμένες περιπτώσεις, μια ενοποιημένη, επεκτάσιμη μεθοδολογία για την εξουδετέρωση αυτών των αναντιστοιχιών παραμένει άπιαστη, δίνοντας έμφαση στην εντατική ανάπτυξη που εξακολουθεί να εκκρεμεί σε αυτόν τον τομέα.

Σχεδιασμός φίλτρου EMI για κρυογονικά συστήματα ψύξης

Η κρυογονική ψύξη ξεκλειδώνει τη δυνατότητα για υψηλότερες συχνότητες μεταγωγής, επιτρέποντας συμπαγή σχέδια φίλτρων EMI και προχωρώντας τη σμίκρυνση του συστήματος για περιορισμένες εφαρμογές, όπως η εξερεύνηση του διαστήματος.Ωστόσο, αυτό έχει το κόστος του αυξημένου θορύβου EMI σε υψηλές συχνότητες.Αυτό εισάγει πολυπλοκότητες σύζευξης που προκαλούν τις συμβατικές αρχιτεκτονικές φίλτρων.

Τα κρυογονικά περιβάλλοντα ευνοούν τις μειωμένες απώλειες αντίστασης στις περιελίξεις των επαγωγέων, αλλά τα υλικά μαγνητικού πυρήνα, απαραίτητα για το φιλτράρισμα EMI, συχνά υπολειτουργούν λόγω της μειωμένης διαπερατότητας του πυρήνα σε αυτές τις συνθήκες.Τα σχέδια κατοικιών που αντιπροσωπεύουν τις θερμικές ιδιότητες και την εστίαση των προσπαθειών στην ενεργή αντιστάθμιση τέτοιων απωλειών μέσω βελτιωμένων υλικών ή μηχανισμών ανάδρασης έχουν δείξει πολλά υποσχόμενα.Τα σχέδια των φίλτρων βελτιώνονται με την πάροδο του χρόνου για να εξισορροπηθεί η απόδοση και η μείωση του θορύβου, υποστηρίζοντας την ευρύτερη χρήση.

Λειτουργικοί και Ασφαλείς Περιορισμοί Συστημάτων Κρυογονικής Ψύξης

Διαχείριση υγρού αζώτου και πολυπλοκότητα συστήματος

Η χρήση υγρού αζώτου ως ψυκτικού μέσου περιπλέκει τον σχεδιασμό του συστήματος λόγω των φυσικών του ιδιοτήτων.Η πυκνότητά του απαιτεί ασφαλή συγκράτηση για να αποτραπεί η συσσώρευση πίεσης, ενώ οι εξαιρετικά χαμηλές θερμοκρασίες μπορεί να οδηγήσουν σε πάγωμα ατμών, με κίνδυνο βραχυκυκλωμάτων που προκαλούνται από συμπύκνωση.Κατά τη διάρκεια της δοκιμής προστίθενται έλεγχος ατμών και βελτιωμένες μέθοδοι σφράγισης.Οι επαναλαμβανόμενες προσαρμογές μειώνουν τον κίνδυνο και διατηρούν την αξιοπιστία του συστήματος συνδυάζοντας τη σχεδίαση και την πρακτική προστασία.

Θερμομόνωση και Μέτρα Ασφάλειας

Οι αποτελεσματικές στρατηγικές μόνωσης είναι ζωτικής σημασίας για τη διατήρηση της λειτουργικής βιωσιμότητας στα κρυογονικά συστήματα ψύξης, ενώ παράλληλα προστατεύεται το προσωπικό και ο εξοπλισμός.Η τυχαία έκθεση στο υγρό άζωτο εγκυμονεί σημαντικούς κινδύνους που απαιτούν μηχανικά θερμικά εμπόδια και διαμορφώσεις μόνωσης πολλαπλών στρωμάτων.Επιπλέον, η εφαρμογή πρωτοκόλλων ασφαλείας και αυστηρών προγραμμάτων εκπαίδευσης έχει αναδειχθεί ως αποτελεσματικό προληπτικό πλαίσιο.Οι αξιοσημείωτες ιστορίες επιτυχίας από πειραματικές αναπτύξεις υπογραμμίζουν τον τρόπο με τον οποίο ο θερμικός σχεδιασμός μειώνει άμεσα τους κινδύνους ασφαλείας διατηρώντας παράλληλα την αποδοτική απόδοση του συστήματος.

Προληπτική Διαχείριση Κινδύνων

Η ενσωμάτωση της κρυογονικής ψύξης σε ηλεκτρικά συστήματα υψηλής ισχύος απαιτεί μια προνοητική προσέγγιση διαχείρισης κινδύνου.Τα εξαρτήματα του συστήματος πρέπει να αντέχουν ακραίες διακυμάνσεις θερμοκρασίας χωρίς συμβιβασμούς στη λειτουργικότητα, απαιτώντας την πλήρη συμμόρφωση με τους κανονισμούς ασφαλείας και τον ισχυρό ποιοτικό έλεγχο.Το εκπαιδευτικό προσωπικό στο χειρισμό κρυογονικών συστημάτων, σε συνδυασμό με αξιολογήσεις κινδύνου ευαίσθητες σε πιθανά σημεία αστοχίας, έχει αποδείξει την αξία του.Αυτός ο προληπτικός σχεδιασμός φωτίζει την πορεία προς την ευρύτερη εφαρμογή, αντικατοπτρίζοντας έναν κλάδο που δίνει προτεραιότητα τόσο στην καινοτομία όσο και στην αξιοπιστία για ένα ασφαλέστερο και αποτελεσματικότερο μέλλον.

Σύναψη

Η κρυογονική ψύξη προσφέρει ισχυρές δυνατότητες για συστήματα SiC και GaN υψηλής ισχύος, ειδικά στην αεροδιαστημική, την ηλεκτρική πρόωση, τα υπεραγώγιμα συστήματα και τους συμπαγείς μετατροπείς ισχύος.Μπορεί να μειώσει τις απώλειες, να βελτιώσει τη θερμική απόδοση και να υποστηρίξει υψηλότερη πυκνότητα ισχύος, αλλά η πρακτική χρήση απαιτεί προσεκτικό έλεγχο των ορίων θερμοκρασίας, των υλικών συσκευασίας, της υποδομής ψύξης, της συμπεριφοράς EMI και της ασφάλειας υγρού αζώτου.Με την κατάλληλη επιλογή συσκευών, τη θερμική σχεδίαση και τη διαχείριση κινδύνου, η κρυογονική ψύξη μπορεί να βοηθήσει στην προώθηση αξιόπιστων, αποδοτικών και συμπαγών ηλεκτρονικών ισχύος για απαιτητικές εφαρμογές.
