Πλήρης οδηγός για τα διαδοχικά λογικά κυκλώματα και τις εφαρμογές τους

Τα διαδοχικά λογικά κυκλώματα είναι ψηφιακά συστήματα που αποθηκεύουν και χρησιμοποιούν δεδομένα του παρελθόντος για να επηρεάσουν τις τρέχουσες εξόδους.Σε αντίθεση με τα συνδυαστικά κυκλώματα, βασίζονται σε στοιχεία μνήμης όπως τα flip-flops, επιτρέποντας στα συστήματα να παρακολουθούν καταστάσεις και να ανταποκρίνονται με την πάροδο του χρόνου.Αυτό το άρθρο εξηγεί πώς λειτουργούν τα διαδοχικά κυκλώματα, τα βασικά τους στοιχεία όπως μετρητές, καταχωρητές και γεννήτριες παλμών, και ο ρόλος τους σε εφαρμογές όπως μικροεπεξεργαστές, συστήματα επικοινωνίας και έλεγχος αυτοματισμού.

Κατάλογος

Επισκόπηση διαδοχικής λογικής

Τα υπολογιστικά συστήματα, τα οποία αρχικά χρησίμευαν ως στοιχειώδεις αριθμομηχανές, έχουν υποστεί έναν αξιοσημείωτο μετασχηματισμό για να γίνουν η ραχοκοκαλιά των σύγχρονων τεχνολογικών οικοσυστημάτων.Αυτή η αλλαγή, που επιταχύνθηκε ιδιαίτερα τη δεκαετία του 1970, οδηγήθηκε από την πιεστική ανάγκη για συνεπή επικύρωση και αξιόπιστη λειτουργικότητα στις υπολογιστικές λειτουργίες.Η προοδευτική ισχύς του υλικού και η αυξανόμενη πολυπλοκότητα του λογισμικού αποκάλυψαν μια πρόκληση: να διασφαλιστεί ότι τα συστήματα θα μπορούσαν να λειτουργούν αξιόπιστα σε πραγματικό χρόνο και προσαρμοστικά περιβάλλοντα.Αυτή η πρόκληση χρησίμευσε ως καταλύτης για την άνοδο της διαδοχικής λογικής, η οποία εισήγαγε ισχυρούς μηχανισμούς για την παρακολούθηση και την απόκριση σε δυναμικές καταστάσεις του συστήματος.Μέσω αυτής της καινοτομίας, οι υπολογιστικές διαδικασίες εξελίχθηκαν πέρα ​​από τον βασικό υπολογισμό σε εργαλεία που αντικατοπτρίζουν τις ανθρώπινες φιλοδοξίες για ακρίβεια και αξιοπιστία σε πολύπλοκα σενάρια.

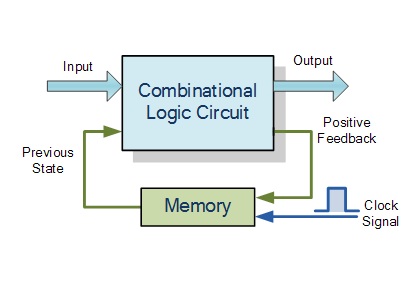

Τα διαδοχικά κυκλώματα διακρίνονται από τα συνδυαστικά κυκλώματα ενσωματώνοντας μνήμη, ένα βασικό χαρακτηριστικό για την κάλυψη της περίπλοκης ζήτησης των σύγχρονων ψηφιακών συστημάτων.Ο ρόλος της μνήμης σε αυτά τα κυκλώματα δεν είναι απλώς μια ευκολία σχεδιασμού, αλλά ένας κρίσιμος παράγοντας που επιτρέπει τη λήψη αποφάσεων με αποχρώσεις λαμβάνοντας υπόψη τις ιστορικές καταστάσεις εκτός από τις τρέχουσες εισροές.Αυτή η διπλή εξάρτηση μετατρέπει τον υπολογισμό σε μια διαδικασία που αντικατοπτρίζει την επιμονή και την προσαρμοστικότητα, ιδιότητες που συνδέονται βαθιά με την επίλυση προβλημάτων και την προνοητικότητα.

Σε αντίθεση με τα αντίστοιχα συνδυαστικά τους, οι έξοδοι των διαδοχικών κυκλωμάτων εξαρτώνται όχι μόνο από τις τρέχουσες εισόδους αλλά και από τις αποθηκευμένες ιστορικές καταστάσεις που διατηρούνται μέσα στο κύκλωμα.Αυτή η δομή επιτρέπει στα διαδοχικά κυκλώματα να υλοποιούν μεταβάσεις καταστάσεων, καθοδηγούμενες από συγκεκριμένες λειτουργικές απαιτήσεις.

Για παράδειγμα:

• Τα σύγχρονα κυκλώματα χρησιμοποιούν διακριτά χρονικά διαστήματα που ρυθμίζονται από σήματα ρολογιού, δίνοντας έμφαση στην ακρίβεια και την προβλεψιμότητα.

• Τα ασύγχρονα κυκλώματα υλοποιούν μεταβάσεις κατάστασης με βάση συνεχείς αλλαγές εισόδου, προσφέροντας αμεσότητα και ευελιξία στην αντίδραση.

Αυτές οι διαφορές παρέχουν ευελιξία στα διαδοχικά κυκλώματα, επιτρέποντας σενάρια όπου η ακρίβεια πρέπει να συνυφαίνεται με την προσαρμοστικότητα.

Οι βρόχοι ανάδρασης είναι ο ακρογωνιαίος λίθος των διαδοχικών κυκλωμάτων, διασφαλίζοντας τη διατήρηση και την ενοποίηση των καταστάσεων του συστήματος με την πάροδο του χρόνου και διευκολύνοντας την υπολογιστική συνέχεια.Επεξεργάζοντας τόσο τις τρέχουσες εισόδους όσο και τις προηγούμενες καταστάσεις σε μια συνεκτική έξοδο, αυτά τα κυκλώματα ενσωματώνουν μια λεπτή ισορροπία μεταξύ της ιστορικής διατήρησης και της ανταποκρινόμενης εξέλιξης.

Αυτή η ιδέα είναι ανεκτίμητη κατά τη δημιουργία ψηφιακών συστημάτων που μιμούνται την επιμονή, όπως:

• Μικροεπεξεργαστές, όπου η διατήρηση μνήμης υποστηρίζει πολύπλοκες αλυσίδες αποφάσεων.

• Μονάδες μνήμης, που επιτρέπουν την αποθήκευση και την ανάκτηση δεδομένων καθοριστικής σημασίας για τη λειτουργική συνέχεια.

• Μηχανισμοί ελέγχου σχεδιασμένοι για λειτουργική απόκριση σε πραγματικό χρόνο.

Τα διαδοχικά κυκλώματα έχουν ιδιαίτερη επίδραση σε σενάρια όπου η διαφοροποιημένη απόκριση παραλληλίζεται με την ανθρώπινη διάκριση, όπως τα συστήματα λήψης αποφάσεων σε πραγματικό χρόνο.Επί δεκαετίες, η ικανότητά τους να διατηρούν και να χρησιμοποιούν αποθηκευμένες καταστάσεις επέτρεψε στην κοινωνία να πιέσει τα όρια της καινοτομίας, από την κατασκευή απλών τεχνικών αποθήκευσης δεδομένων έως τη μηχανική προηγμένων συστημάτων που παρουσιάζουν σχεδόν ενστικτώδη προσαρμογή στις μεταβαλλόμενες εισροές.

Τρεις βασικές διαδοχικές λογικές συσκευές

Τα διαδοχικά λογικά κυκλώματα αποτελούν τη ραχοκοκαλιά των σύγχρονων ψηφιακών συστημάτων, προσφέροντας προσαρμοστικότητα για να καλύψουν ένα ευρύ φάσμα εφαρμογών.Η λειτουργία αυτών των κυκλωμάτων εξαρτάται από τρεις βασικές συσκευές, καθεμία από τις οποίες επιδεικνύει βασικές λειτουργίες και χρηστικότητα.

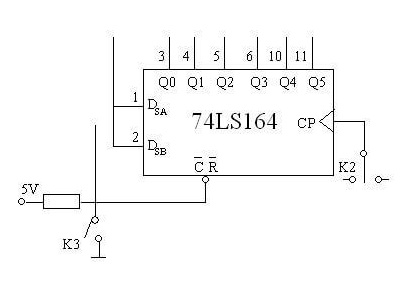

μετρητές

Οι μετρητές, ως αναπόσπαστα στοιχεία των διαδοχικών λογικών κυκλωμάτων, χρησιμοποιούν flip-flops για να μετρούν και να παρακολουθούν τους παλμούς εισόδου.Αυτή η δυνατότητα τα τοποθετεί ως βασικά σε εφαρμογές όπως ο χρονισμός, η διαίρεση συχνότητας και η παρακολούθηση συμβάντων.Το ανώτερο όριο των μετρήσεων παλμών που μπορεί να επεξεργαστεί ένας μετρητής καθορίζεται από το μέτρο του, το οποίο ορίζει το εύρος των έγκυρων καταστάσεων του και μπορεί να ακολουθεί δυαδικά, δεκαδικά ή προσαρμοσμένα αριθμητικά συστήματα με βάση τις προδιαγραφές σχεδιασμού.

Οι μετρητές κατηγοριοποιούνται σε διαμορφώσεις που περιλαμβάνουν:

• Σύγχρονοι μετρητές: Όπου όλες οι σαγιονάρες ενημερώνουν την κατάστασή τους ταυτόχρονα, διασφαλίζοντας ακριβή χρονισμό και συνεπή λειτουργία.

• Ασύγχρονοι μετρητές: Όπου οι αλλαγές κατάστασης διαδίδονται διαδοχικά, εισάγοντας καθυστερήσεις που μπορεί να είναι κατάλληλες για εργασίες με συγκεκριμένες απαιτήσεις χρονισμού.

• Εξειδικευμένοι μετρητές: Όπως αυξανόμενοι, μειούμενοι ή αναστρέψιμοι μετρητές, σχεδιασμένοι για εργασίες που κυμαίνονται από βιομηχανικό αυτοματισμό έως παρακολούθηση κατάστασης βάσει υλικού.

Εφαρμογές μετρητών:

• Συστήματα επικοινωνίας: Παρακολούθηση κύκλων μετάδοσης για συγχρονισμό πακέτων δεδομένων.

• Ενσωματωμένα συστήματα: Διαχειρίζονται τα μοτίβα LED που αναβοσβήνουν ή ρυθμίζουν τη συχνότητα στην παραγωγή σήματος.

• Ψηφιακά ρολόγια: Παρέχουν ακρίβεια χρονομέτρησης μέσω μέτρησης παλμών.

Ο δομικός σχεδιασμός ενός πάγκου επηρεάζει σε μεγάλο βαθμό την αξιοπιστία του.Για παράδειγμα, οι σύγχρονοι μετρητές είναι πιο αποτελεσματικοί για λειτουργίες υψηλής ταχύτητας λόγω των μειωμένων καθυστερήσεων διάδοσής τους, προσφέροντας την ευκαιρία να ευθυγραμμιστεί η απόδοση του συστήματος με τους περιορισμούς κόστους και πολυπλοκότητας.

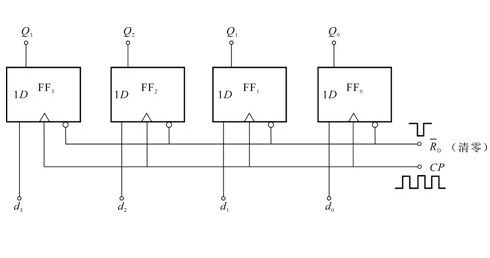

Μητρώα

Τα μητρώα λειτουργούν ως μονάδες βραχυπρόθεσμης αποθήκευσης, απαραίτητες στην αρχιτεκτονική του ψηφιακού συστήματος.Διατηρούν προσωρινά δεδομένα, οδηγίες ή ενδιάμεσα υπολογιστικά αποτελέσματα, που διέπονται από flip-flops.Κάθε κομμάτι πληροφοριών που αποθηκεύεται απαιτεί ένα αποκλειστικό flip-flop, που αντικατοπτρίζει την περίπλοκη αλλά αρθρωτή φύση του σχεδιασμού τους.Ορισμένες ποικιλίες, όπως οι καταχωρητές μετατόπισης, επιτρέπουν τον χειρισμό δεδομένων προς συγκεκριμένες κατευθύνσεις, μια δυνατότητα ιδανική σε εφαρμογές όπως η σειριακή επικοινωνία και ο έλεγχος σφαλμάτων.

Βασικά σενάρια χρήσης μητρώων:

• Κεντρικές Μονάδες Επεξεργασίας (CPU): Αποθηκεύουν ενδιάμεσα δεδομένα για γρήγορη πρόσβαση και υπολογισμό.

• Μετατροπή σειριακής σε παράλληλη: Οι καταχωρητές Shift χρησιμοποιούνται στην επεξεργασία εικόνας ή στη γεφύρωση περιφερειακών συσκευών.

• Ανίχνευση σφαλμάτων: Διευκολύνετε την αντιστοίχιση προτύπων και τον χειρισμό δεδομένων σε συστήματα υψηλής αξιοπιστίας.

Οι καταχωρητές μπορούν να ενσωματώνουν διαμορφώσεις flip-flop master-slave ή edge-triggered, καθιστώντας τους προσαρμόσιμους σε διάφορα λειτουργικά καθεστώτα.Βελτιστοποιώντας τις τεχνικές συγχρονισμού, συμπεριλαμβανομένων των σχεδίων flip-flop χαμηλής κατανάλωσης, μπορεί να βελτιώσει τόσο την απόδοση όσο και την ενεργειακή απόδοση.

Τα μητρώα ενσωματώνουν μια ισορροπία μεταξύ απλότητας και λειτουργικότητας.Ο βασικός σχεδιασμός τους διαψεύδει τη βαθιά επίδραση που έχουν, όπως αποδεικνύεται από τη χρήση τους σε περίπλοκα συστήματα που περιλαμβάνουν εργασίες όπως η κρυπτογράφηση ή η δρομολόγηση δεδομένων υψηλής ταχύτητας.

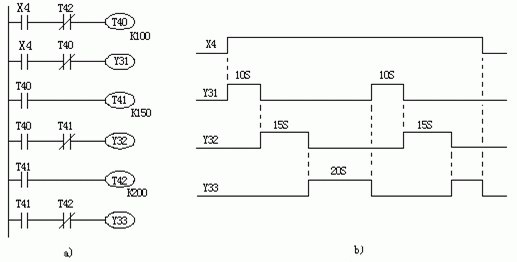

Διαδοχικές γεννήτριες παλμών

Οι διαδοχικές γεννήτριες παλμών έχουν ως αποστολή να παράγουν καλά διατεταγμένους παλμούς, συγχρονισμένους με κύκλους ρολογιού.Αυτοί οι παλμοί χρησιμεύουν ως ελεγχόμενα σήματα κρίσιμα για τον συντονισμό ψηφιακών λειτουργιών.Η χρησιμότητά τους εκτείνεται σε διάφορους τομείς όπου ο ακριβής χρόνος και ο συντονισμός είναι πρωταρχικής σημασίας, όπως:

• Συστήματα ελέγχου κινητήρα: Ενορχηστρώνουν δράσεις σε κινητήρες και ρομποτικά μηχανήματα.

• Σύνθεση κυματομορφών: Δημιουργία ψηφιακών κυματομορφών για δοκιμή ή επικοινωνία.

• Ανίχνευση σφαλμάτων: Παρέχετε ντετερμινιστική σηματοδότηση για πρωτόκολλα διόρθωσης σφαλμάτων.

Τεχνικές εφαρμογές γεννητριών παλμών:

• Ενεργοποιήστε τη διαδοχική εκτέλεση σε αυτοματοποιημένα συστήματα, όπως ρομποτικοί βραχίονες ή μηχανισμοί μεταφοράς.

• Μετατρέψτε τα σήματα χρονισμού σε ακριβείς φυσικές ενέργειες, γεφυρώνοντας την ψηφιακή λογική με συσκευές πραγματικού κόσμου, όπως μικροελεγκτές και ενεργοποιητές.

• Βελτιώστε την ακρίβεια επεξεργασίας σήματος, κρίσιμης σημασίας για προηγμένες τεχνικές διαμόρφωσης και διόρθωσης σφαλμάτων.

Μια σημαντική πτυχή του σχεδιασμού της γεννήτριας παλμών είναι η διατήρηση της αρμονίας μεταξύ της συχνότητας ρολογιού και του χρονισμού παλμού.Τα κυκλώματα που κινούνται με ταλαντωτή πρέπει να πληρούν τις προδιαγραφές σχεδιασμού για να διασφαλίζουν ότι τα χαρακτηριστικά παλμού ευθυγραμμίζονται με τις απαιτήσεις του συστήματος.Επιπλέον, η σπονδυλωτότητά τους επιτρέπει την απρόσκοπτη ενσωμάτωση σε εφαρμογές όπου η ακρίβεια χρονισμού διέπει την αξιοπιστία του συστήματος.

Οι γεννήτριες παλμών δίνουν έμφαση στη δυναμική αλληλεπίδραση μεταξύ αφηρημένου σχεδιασμού και απτής επίδρασης.Λειτουργώντας ως αγωγός μεταξύ της λογικής του υλικού και των φυσικών διαδικασιών, τονίζουν πώς τα διαδοχικά λογικά κυκλώματα συμβάλλουν στην τεχνολογική καινοτομία, ειδικά σε βιομηχανίες που απαιτούν στενό συγχρονισμό και αυτοματισμό υψηλής ταχύτητας.

Χαρακτηριστικά Διαδοχικών Κυκλωμάτων

Τα διαδοχικά κυκλώματα παρουσιάζουν συμπεριφορά εξαρτώμενη από την κατάσταση όπου οι έξοδοι διαμορφώνονται τόσο από τις τρέχουσες εισόδους όσο και από τις προηγούμενες ακολουθίες εισόδου με την πάροδο του χρόνου.Με τη μόχλευση αυτού του χαρακτηριστικού, αυτά τα κυκλώματα εκτελούν λειτουργίες που βασίζονται στη διατήρηση και την πρόοδο των πληροφοριών, παίζοντας έτσι κρίσιμο ρόλο στα υπολογιστικά συστήματα.Τα κοινά παραδείγματα περιλαμβάνουν:

• Flip-flops, που διατηρούν δυαδικές καταστάσεις και χρησιμεύουν ως θεμελιώδη στοιχεία μνήμης.
• Μετρητές, που επιτρέπουν την παρακολούθηση και βηματοδότηση διαδοχικών συμβάντων.
• Καταχωρεί, αποθηκεύει μικρές ποσότητες δεδομένων για πρόσβαση υψηλής ταχύτητας.

Αυτά τα στοιχεία υποστηρίζουν συλλογικά βασικές λειτουργίες, όπως η αποθήκευση μνήμης, οι λειτουργίες της μηχανής κατάστασης και η συγχρονισμένη επεξεργασία δεδομένων, που αποτελούν το θεμέλιο του σχεδιασμού του ψηφιακού συστήματος.

Οφέλη και Λειτουργικές Συνεισφορές

Τα διαδοχικά κυκλώματα συμβάλλουν πάρα πολύ στην επεξεργασία πληροφοριών μεταφέροντας δεδομένα και πληροφορίες κατάστασης σε κύκλους, καθιστώντας τα απαραίτητα για μια πληθώρα τεχνολογικών εφαρμογών.Η ικανότητά τους να ταχυδακτυλουργούν εργασίες όπως η καταμέτρηση, η παρακολούθηση κατάστασης και ο συγχρονισμός χρονισμού τους επιτρέπει να εξυπηρετούν εκτενώς σε συστήματα όπως μικροεπεξεργαστές, έλεγχοι αυτοματισμού και ψηφιακά πλαίσια επικοινωνίας.

Για παράδειγμα, μέσα σε έναν επεξεργαστή, η συνέργεια μεταξύ καταχωρητών και μετρητών προωθεί την ομαλή εκτέλεση εναρμονίζοντας τις εισροές δεδομένων με τις καταστάσεις του προγράμματος.Αυτός ο συντονισμός βελτιώνει τη συνολική απόδοση εξασφαλίζοντας ακρίβεια και συνέπεια στη λειτουργία.Επιπλέον, τα διαδοχικά κυκλώματα επιτρέπουν εξαιρετικά προσαρμοσμένα σχέδια συστημάτων που αναπτύσσονται σε διαφορετικούς τομείς όπως η ρομποτική, οι τηλεπικοινωνίες και τα ενσωματωμένα συστήματα ελέγχου, ικανοποιώντας τις ειδικές απαιτήσεις της βιομηχανίας με προσαρμοστικότητα και αποτελεσματικότητα.

Προκλήσεις και πολυπλοκότητες αντιμετώπισης προβλημάτων

Ενώ τα διαδοχικά κυκλώματα εισάγουν εξαιρετική λειτουργικότητα, δεν είναι χωρίς τρωτά σημεία, τα οποία μπορούν να εμποδίσουν την απόδοση και την αξιοπιστία:

• Ζητήματα σήματος ρολογιού: Ανωμαλίες όπως το jitter ή η λοξή σήματος διακόπτουν το συγχρονισμό, θέτοντας σε κίνδυνο τις συντονισμένες συμπεριφορές του συστήματος.
• Αποτυχίες επαναφοράς: Οι λανθασμένες ή ελλιπείς επαναφορές ενδέχεται να αφήσουν τα κυκλώματα σε απροσδιόριστες καταστάσεις, οδηγώντας σε διαδοχικά σφάλματα.
• Σφάλματα επικοινωνίας: Η εσφαλμένη ερμηνεία ή η απώλεια σήματος διαύλου προκαλεί συστημική κακή ευθυγράμμιση, παρεμποδίζοντας την αλληλεπίδραση μεταξύ εξαρτημένων στοιχείων.

Τέτοιες διακοπές συχνά απαιτούν ολοκληρωμένη διάγνωση για την αποφυγή βλαβών μεγαλύτερης κλίμακας.

Οι μεγαλύτερες διαδρομές σήματος επιδεινώνουν τους κινδύνους που σχετίζονται με την υποβάθμιση του σήματος και τις περιβαλλοντικές παρεμβολές, που δυνητικά εκδηλώνονται ως:

• Εξασθένηση του σήματος, που οδηγεί σε μειωμένη ισχύ κατά τη μετάδοση.
• Παραμόρφωση ή καθυστέρηση που προκαλείται από ανακλάσεις γραμμής και αναντιστοιχίες σύνθετης αντίστασης.
• Ηλεκτρομαγνητική παρεμβολή (EMI), που εισάγει θόρυβο που καλύπτει ή τροποποιεί τα καθαρά σήματα.

Αυτά τα αποτελέσματα μειώνουν την ακρίβεια του σήματος, επομένως απαιτούνται προληπτικά μέτρα.Η γειωμένη θωράκιση, η διαφορική σηματοδότηση και ο σωστός τερματισμός γραμμής συμβάλλουν στη μείωση αυτών των προβλημάτων και διατηρούν τη μεταφορά δεδομένων αξιόπιστη.

Για τη βελτίωση της αξιοπιστίας του συστήματος, χρησιμοποιούνται μέθοδοι αντιμετώπισης προβλημάτων και βήματα προληπτικής συντήρησης:

• Εργαλεία διάγνωσης: Οι λογικοί αναλυτές παρέχουν ορατότητα σε πραγματικό χρόνο στη μηχανική ροής, βοηθώντας στην επαλήθευση του συγχρονισμού και της συνέπειας της επικοινωνίας.
• Παρακολούθηση κυματομορφής: Οι παλμογράφοι ανιχνεύουν και αναλύουν ανωμαλίες τάσης, ιδανικοί για τον μετριασμό προβλημάτων παραμόρφωσης.
• Πλεονασμός και Βελτιστοποίηση PCB: Η υιοθέτηση περιττών διαδρομών κυκλώματος και καλά δομημένων διατάξεων PCB μειώνει την ευαισθησία σε εξωτερικές διακοπές, ενισχύοντας την αξιοπιστία.

Η ενσωμάτωση του πλεονασμού και η παρακολούθηση της υγείας του συστήματος σε πραγματικό χρόνο καλλιεργεί την ανθεκτικότητα έναντι διακοπτόμενων αστοχιών, διασφαλίζοντας μακροπρόθεσμη σταθερότητα.

Αρχές για την Αειφόρο Αξιοπιστία Συστήματος

Ο σχεδιασμός αξιόπιστων ψηφιακών συστημάτων απαιτεί μια ενσωμάτωση επαναληπτικών βελτιώσεων και τεχνικών προοπτικών για την πρόληψη προβλημάτων τόσο σε δομικό όσο και σε λειτουργικό επίπεδο.Μεταξύ των στρατηγικών που αποκτούν σημασία είναι:

• Προσαρμοστικά φίλτρα θορύβου και λογική αυτόματης ανάκτησης, προστατεύοντας τα κυκλώματα από παροδικές δυσλειτουργίες.
• Μηχανισμοί ανάδρασης που διορθώνουν λειτουργικές αποκλίσεις ή μικρά σφάλματα στο μέσο της διαδικασίας.
• Αυστηρές δοκιμές πρωτοτύπων για την αποκάλυψη και αντιμετώπιση λανθάνουσας ευπάθειας πριν από την ευρύτερη ανάπτυξη.

Τελικά, η εξισορρόπηση της πολυπλοκότητας με την ευρωστία παραμένει πρωταρχικής σημασίας.Αυτό περιλαμβάνει την ενσωμάτωση μηχανισμών για συνεχή παρακολούθηση, τη βελτίωση της ανοχής σε σφάλματα και τη βελτίωση των σχεδίων συστημάτων με βάση τόσο τα αποτελέσματα δοκιμών όσο και τις γνώσεις των ειδικών.Καλλιεργώντας μια βαθύτερη κατανόηση της δυναμικής αστοχίας, βεβαιωθείτε ότι τα διαδοχικά κυκλώματα μπορούν να διατηρήσουν αξιόπιστη απόδοση σε διάφορες εφαρμογές.

Συμπέρασμα

Τα διαδοχικά κυκλώματα παραμένουν απαραίτητα στη σύγχρονη ψηφιακή σχεδίαση επειδή συνδυάζουν μνήμη, χρονισμό και λειτουργία βάσει κατάστασης.Η ικανότητά τους να χειρίζονται την καταμέτρηση, την αποθήκευση δεδομένων και τον συγχρονισμένο έλεγχο τα καθιστά χρήσιμα σε επεξεργαστές, ενσωματωμένα συστήματα και πρακτικές εφαρμογές.Παρόλο που προκλήσεις όπως σφάλματα ρολογιού, παραμόρφωση σήματος και ζητήματα συγχρονισμού μπορούν να επηρεάσουν την απόδοση, ο σωστός σχεδιασμός, οι δοκιμές και ο έλεγχος θορύβου συμβάλλουν στη διατήρηση της αξιοπιστίας του συστήματος.Αυτά τα κυκλώματα συνεχίζουν να υποστηρίζουν αποτελεσματική και αξιόπιστη λειτουργία σε ένα ευρύ φάσμα ψηφιακών τεχνολογιών.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Ποια είναι παραδείγματα διαδοχικών κυκλωμάτων;

Τα διαδοχικά κυκλώματα περιλαμβάνουν στοιχεία που μπορούν να αποθηκεύσουν και να χρησιμοποιήσουν προηγούμενα δεδομένα.Συνηθισμένα παραδείγματα είναι τα flip-flops, οι καταχωρητές, οι μετρητές και τα κυκλώματα που οδηγούνται από το ρολόι.Τα flip-flops αποθηκεύουν μεμονωμένα bit, καταχωρούν ομάδες δεδομένων και μετρούν συμβάντα ή βήματα παρακολούθησης.Αυτά τα κυκλώματα λειτουργούν με σήματα ρολογιού, τα οποία βοηθούν στον έλεγχο πότε αλλάζουν τα δεδομένα, επιτρέποντάς τους να εκτελούν εργασίες όπως χρονομέτρηση, μέτρηση και αποθήκευση μνήμης.

2. Τι ορίζει ένα διαδοχικό σύστημα;

Ένα διαδοχικό σύστημα ορίζεται από την ικανότητά του να χρησιμοποιεί τόσο τρέχουσες εισόδους όσο και προηγούμενες πληροφορίες για να παράγει μια έξοδο.Διαθέτει μνήμη, η οποία του επιτρέπει να ανταποκρίνεται με βάση προηγούμενες καταστάσεις.Αυτό το καθιστά χρήσιμο για συστήματα που χρειάζονται λειτουργίες βήμα προς βήμα, όπως συστήματα ελέγχου και μηχανές κατάστασης που ακολουθούν μια καθορισμένη σειρά ενεργειών.

3. Είναι το MUX διαδοχικό κύκλωμα;

Όχι, ένας πολυπλέκτης (MUX) δεν είναι διαδοχικό κύκλωμα.Είναι ένα συνδυαστικό κύκλωμα γιατί εξαρτάται μόνο από τις εισόδους ρεύματος και δεν αποθηκεύει προηγούμενα δεδομένα.Η κύρια λειτουργία του είναι να επιλέγει μία είσοδο από πολλές επιλογές και να την περνάει στην έξοδο αμέσως.

4. Πώς διαφέρουν τα συνδυαστικά και τα διαδοχικά κυκλώματα;

Τα συνδυαστικά κυκλώματα παράγουν εξόδους που βασίζονται μόνο σε υπάρχουσες εισόδους και δεν έχουν μνήμη.Τα διαδοχικά κυκλώματα, από την άλλη πλευρά, χρησιμοποιούν τόσο τρέχουσες εισόδους όσο και αποθηκευμένα προηγούμενα δεδομένα για να καθορίσουν την έξοδο τους.Αυτό σημαίνει ότι τα συνδυαστικά κυκλώματα χρησιμοποιούνται για γρήγορους υπολογισμούς, ενώ τα διαδοχικά κυκλώματα χρησιμοποιούνται για εργασίες που απαιτούν σειρά, χρονισμό ή μνήμη.

5. Τι ρόλο παίζει ένα ρολόι στη διαδοχική λογική;

Ένα ρολόι ελέγχει τον χρονισμό των λειτουργιών σε ένα διαδοχικό κύκλωμα.Στέλνει τακτικά σήματα που λένε στο κύκλωμα πότε να ενημερώσει την κατάστασή του.Αυτό διασφαλίζει ότι όλα τα μέρη του συστήματος λειτουργούν με συγχρονισμό, αποτρέποντας σφάλματα και διατηρώντας οργανωμένες τις αλλαγές δεδομένων.

6. Ποιο είναι το κεντρικό στοιχείο της διαδοχικής λογικής;

Το κύριο στοιχείο της διαδοχικής λογικής είναι το flip-flop.Είναι μια μικρή μονάδα μνήμης που αποθηκεύει ένα bit δεδομένων και αλλάζει κατάσταση μόνο όταν ενεργοποιείται από ένα σήμα ρολογιού.Τα flip-flops χρησιμοποιούνται για τη δημιουργία μεγαλύτερων μονάδων μνήμης όπως καταχωρητές και είναι απαραίτητα για την αποθήκευση και τον έλεγχο δεδομένων σε ψηφιακά συστήματα.

7. Είναι το ALU διαδοχικό ή συνδυαστικό κύκλωμα;

Η Αριθμητική Λογική Μονάδα (ALU) είναι ένα συνδυαστικό κύκλωμα.Εκτελεί υπολογισμούς με βάση μόνο τις τρέχουσες εισόδους και δίνει άμεσα αποτελέσματα χωρίς να αποθηκεύει δεδομένα.Ωστόσο, οι εξόδους του αποθηκεύονται συχνά σε καταχωρητές, οι οποίοι αποτελούν μέρος διαδοχικών συστημάτων για περαιτέρω επεξεργασία.
