Αρχή εργασίας με πηνίο έγχρωμου δακτυλίου, μέθοδοι δοκιμής και εφαρμογές κυκλώματος

Τα πηνία έγχρωμου δακτυλίου είναι μικρά αλλά χρήσιμα εξαρτήματα που βοηθούν τα ηλεκτρονικά κυκλώματα να παραμένουν σταθερά, να διαχειρίζονται την ενέργεια και να μειώνουν τον ανεπιθύμητο θόρυβο του σήματος.Αυτό το άρθρο εξηγεί πώς λειτουργούν μέσω της ηλεκτρομαγνητικής επαγωγής, πώς ο σχεδιασμός τους υποστηρίζει το φιλτράρισμα και την αποθήκευση ενέργειας και γιατί χρησιμοποιούνται σε τροφοδοτικά, συστήματα επικοινωνίας και άλλες ηλεκτρονικές συσκευές.Καλύπτει επίσης τη σημασία των κωδικών χρωμάτων των επαγωγικών πηνίων και τις βασικές μεθόδους που χρησιμοποιούνται για τη δοκιμή τους, δίνοντας μια σαφή εικόνα της λειτουργίας, της επιλογής και της πρακτικής αξίας τους στο σχεδιασμό κυκλωμάτων.

Κατάλογος

Κατανόηση της βασικής λειτουργικότητας ενός πηνίου έγχρωμου δακτυλίου

Ένας έγχρωμος δακτύλιος επαγωγής είναι ένα συμπαγές ηλεκτρονικό εξάρτημα σχεδιασμένο να αποθηκεύει ενέργεια και να υποστηρίζει σταθερή απόδοση κυκλώματος.Χρησιμοποιείται συνήθως σε ηλεκτρονικά συστήματα όπου η ελεγχόμενη ροή ενέργειας και η ποιότητα του σήματος είναι σημαντικά.Οι χρωματικές ζώνες στον επαγωγέα υποδεικνύουν την τιμή αυτεπαγωγής του, επιτρέποντας γρήγορη αναγνώριση κατά τη διάρκεια του σχεδιασμού, της συντήρησης ή της αντικατάστασης.

Η κύρια λειτουργία ενός επαγωγέα έγχρωμου δακτυλίου είναι η διαχείριση του ρεύματος και η βελτίωση της σταθερότητας του σήματος σε ένα κύκλωμα.Βοηθά στη διατήρηση μιας σταθερής ροής ενέργειας, μειώνοντας τις ξαφνικές διακυμάνσεις που μπορούν να επηρεάσουν την απόδοση.Εξαιτίας αυτού, διαδραματίζει βασικό ρόλο στη διασφάλιση αξιόπιστης λειτουργίας τόσο σε ηλεκτρονικές εφαρμογές χαμηλής όσο και υψηλής ισχύος.

Οι έγχρωμοι δακτύλιοι επαγωγείς χρησιμοποιούνται ευρέως σε κυκλώματα φιλτραρίσματος και ρύθμισης σήματος.Σε εφαρμογές φίλτρων, βοηθούν στη μείωση του ηλεκτρικού θορύβου και στην αφαίρεση ανεπιθύμητων σημάτων, οδηγώντας σε καθαρότερες και ακριβέστερες εξόδους.Στα κυκλώματα συντονισμού, βοηθούν στην επιλογή συγκεκριμένων συχνοτήτων, κάτι που είναι απαραίτητο σε συστήματα επικοινωνίας και ηλεκτρονικές συσκευές που βασίζονται στον ακριβή έλεγχο του σήματος.

Αυτοί οι επαγωγείς είναι επίσης σημαντικοί σε κυκλώματα τροφοδοσίας.Βοηθούν στη σταθεροποίηση των επιπέδων τάσης και υποστηρίζουν τη σταθερή παροχή ενέργειας, ειδικά σε συστήματα με μεταβαλλόμενα φορτία.Αυτό τα καθιστά χρήσιμα σε εφαρμογές όπως μετατροπείς ισχύος, συστήματα μπαταριών και ρυθμίσεις ανανεώσιμων πηγών ενέργειας όπως ηλιακά και αιολικά συστήματα.

Πώς λειτουργεί ένας επαγωγέας χρωματικού δακτυλίου;

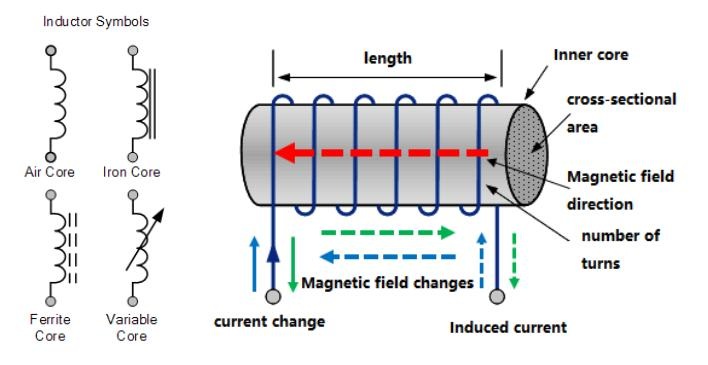

Ένας επαγωγέας χρώματος δακτυλίου λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής.Όταν το ηλεκτρικό ρεύμα ρέει μέσα από το πηνίο, δημιουργεί ένα μαγνητικό πεδίο γύρω του.Αν αλλάξει το ρεύμα, αλλάζει και το μαγνητικό πεδίο.Αυτό το μεταβαλλόμενο μαγνητικό πεδίο δημιουργεί μια τάση που αντιτίθεται στην αλλαγή του ρεύματος.Αυτή η επίδραση ονομάζεται αυτοεπαγωγή.

Λόγω αυτής της συμπεριφοράς, το πηνίο αντιστέκεται σε απότομες αυξήσεις ή μειώσεις του ρεύματος.Αντί να επιτρέπει γρήγορες αλλαγές, τις επιβραδύνει, συμβάλλοντας στη διατήρηση μιας πιο σταθερής ροής ενέργειας στο κύκλωμα.Αυτός είναι ο λόγος για τον οποίο τα πηνία είναι σημαντικά σε κυκλώματα που απαιτούν ομαλό και ελεγχόμενο ρεύμα.

Η απόδοση του πηνίου εξαρτάται από τη φυσική του σχεδίαση.Παράγοντες όπως ο αριθμός των στροφών στο πηνίο, το υλικό του πυρήνα και το μέγεθος του επαγωγέα επηρεάζουν το πόσο ισχυρό γίνεται το μαγνητικό πεδίο και πόσο αποτελεσματικά ανταποκρίνεται στις τρέχουσες αλλαγές.Ένας πυρήνας κατασκευασμένος από υλικά όπως ο φερρίτης ή ο σίδηρος αυξάνει την επαγωγή, ενώ τα σχέδια πυρήνα αέρα είναι καλύτερα κατάλληλα για σήματα υψηλής συχνότητας.

Μέσα σε έναν επαγωγέα χρώματος δακτυλίου, μονωμένο χάλκινο σύρμα τυλίγεται σφιχτά για να σχηματίσει το πηνίο.Αυτή η δομή επιτρέπει την αποτελεσματική δημιουργία μαγνητικού πεδίου, ενώ διατηρεί το εξάρτημα συμπαγές.Οι χρωματικοί δακτύλιοι στην επιφάνεια δεν επηρεάζουν τη λειτουργία, αλλά παρέχουν έναν γρήγορο τρόπο αναγνώρισης της τιμής αυτεπαγωγής.

Σε πρακτικά κυκλώματα, αυτή η αρχή λειτουργίας επιτρέπει στον επαγωγέα να ελέγχει τη συμπεριφορά του ρεύματος, να μειώνει τις ξαφνικές αιχμές και να υποστηρίζει σταθερές συνθήκες σήματος και ισχύος.

Χαρακτηριστικά σχεδίασης ενός πηνίου έγχρωμου δακτυλίου

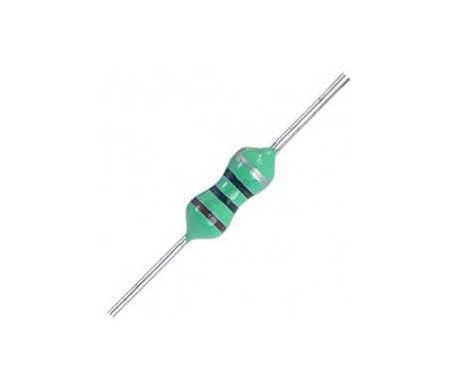

Ένας έγχρωμος δακτύλιος επαγωγής έχει σχεδιαστεί με συμπαγή και πρακτική δομή που υποστηρίζει αξιόπιστη απόδοση σε ηλεκτρονικά κυκλώματα.Η κατασκευή του περιλαμβάνει τυπικά ένα τυλιγμένο πηνίο και έναν μαγνητικό πυρήνα, σχηματίζοντας ένα σταθερό εξάρτημα που ταιριάζει εύκολα σε διάφορες διατάξεις κυκλώματος.Ο φυσικός σχεδιασμός του επιτρέπει να χειρίζεται διαφορετικές ηλεκτρικές συνθήκες διατηρώντας παράλληλα σταθερή συμπεριφορά σε όλες τις εφαρμογές.

Ένα από τα βασικά σχεδιαστικά χαρακτηριστικά του είναι το σύστημα κωδικοποίησης χρωματικής ζώνης στην εξωτερική επιφάνεια.Αυτοί οι χρωματιστοί δακτύλιοι αντιπροσωπεύουν την τιμή της επαγωγής και την ανοχή, καθιστώντας εύκολη την αναγνώριση του εξαρτήματος χωρίς πρόσθετα εργαλεία μέτρησης.Αυτό το τυποποιημένο σύστημα σήμανσης απλοποιεί τη συναρμολόγηση κυκλώματος, μειώνει τα σφάλματα κατά την εγκατάσταση και επιταχύνει τις διαδικασίες συντήρησης ή αντικατάστασης.

Ο επαγωγέας είναι επίσης επικαλυμμένος με ένα προστατευτικό μονωτικό στρώμα.Αυτή η επίστρωση παρέχει ηλεκτρική μόνωση μεταξύ του εξαρτήματος και του περιβάλλοντος κυκλώματος, βοηθώντας στην αποφυγή βραχυκυκλωμάτων και ανεπιθύμητων παρεμβολών.Προσθέτει επίσης μηχανική προστασία, επιτρέποντας στο πηνίο να αντέχει στο χειρισμό, την έκθεση στο περιβάλλον και τη μακροχρόνια χρήση.

Η επιλογή υλικού είναι ένα άλλο σημαντικό χαρακτηριστικό σχεδιασμού.Το υλικό του πυρήνα, όπως ο φερρίτης ή ο σίδηρος σε σκόνη, επιλέγεται με βάση την προβλεπόμενη εφαρμογή.Διαφορετικά υλικά επηρεάζουν παράγοντες απόδοσης όπως η απόκριση συχνότητας, η απόδοση και η θερμική σταθερότητα.Το σύρμα που χρησιμοποιείται στο πηνίο επιλέγεται επίσης για να υποστηρίζει τον σωστό χειρισμό ρεύματος και την ανθεκτικότητα.

Το μέγεθος και το σχήμα παίζουν σημαντικό ρόλο στο σχεδιασμό.Τα έγχρωμα πηνία δακτυλίου είναι διαθέσιμα σε διαφορετικά μεγέθη για να ταιριάζουν σε συγκεκριμένες απαιτήσεις κυκλώματος.Τα μικρότερα σχέδια χρησιμοποιούνται σε συμπαγείς ηλεκτρονικές συσκευές, ενώ τα μεγαλύτερα μπορούν να χειριστούν υψηλότερα επίπεδα ισχύος.Αυτή η ευελιξία επιτρέπει στους μηχανικούς να επιλέγουν εξαρτήματα που ταιριάζουν τόσο σε ηλεκτρικούς όσο και σε φυσικούς περιορισμούς.

Αποκωδικοποίηση και Κατανόηση Κωδικών Χρωμάτων Πηνίου

Οι χρωματικοί κώδικες επαγωγών χρησιμεύουν ως μια πρακτική μεθοδολογία που έχει σχεδιαστεί για να επιτρέπει την αποτελεσματική αναγνώριση των τιμών της επαγωγής.Αυτοί οι κωδικοί ακολουθούν τις τυποποιημένες συμβάσεις χρωμάτων, με στόχο τον εξορθολογισμό τόσο της αναγνώρισης εξαρτημάτων όσο και της συναρμολόγησης ηλεκτρονικών κυκλωμάτων.Κάθε χρωματική λωρίδα ή λωρίδα χαραγμένη στην επιφάνεια του επαγωγέα παρέχει συγκεκριμένες πληροφορίες σχετικά με τις ηλεκτρικές του ιδιότητες, διευκολύνοντας τη σωστή ενσωμάτωση σε πολύπλοκα συστήματα.

Βασικές πτυχές που κωδικοποιούνται σε ζώνες χρωμάτων επαγωγών

Το σύστημα χρωματικών ζωνών σε έναν επαγωγέα κωδικοποιεί διακριτές ηλεκτρικές παραμέτρους που συμβάλλουν στη λειτουργικότητά του μέσα στα κυκλώματα:

• Αριθμητικές βασικές τιμές: Οι αρχικές χρωματικές ζώνες αντιπροσωπεύουν ψηφία, τα οποία καθορίζουν τη θεμελιώδη τιμή της επαγωγής.Κάθε χρώμα αντιστοιχεί σε ένα μοναδικό αριθμητικό ψηφίο (π.χ. καφέ = 1, κόκκινο = 2, πορτοκαλί = 3).

• Συντελεστής κλιμάκωσης: Μια επόμενη ζώνη λειτουργεί ως πολλαπλασιαστής, κλιμακώνοντας τον αριθμό βάσης στην κατάλληλη επαγωγική του σειρά.Για παράδειγμα, το καφέ σημαίνει ×10, το κόκκινο ισούται με ×100 και το πορτοκαλί σημαίνει ×1000 (ή ×1K).

• Εύρος Ακρίβειας: Η ζώνη ανοχής υποδεικνύει την επιτρεπόμενη απόκλιση από την αναφερόμενη τιμή αυτεπαγωγής.Παραδείγματα περιλαμβάνουν χρυσό (±5%) και ασήμι (±10%).

Η αποτελεσματική ανατομή και εφαρμογή αυτών των παραμέτρων θέτει τις βάσεις για την ερμηνεία των χρωματικών κωδίκων του επαγωγέα, οι οποίοι μπορούν να επηρεάσουν βαθιά την αξιοπιστία και την απόδοση ενός κυκλώματος.Μια παράβλεψη στην αποκωδικοποίηση μπορεί να οδηγήσει ακούσια σε λειτουργικές διακοπές ή μη βέλτιστα αποτελέσματα σε ηλεκτρονικά σχέδια.

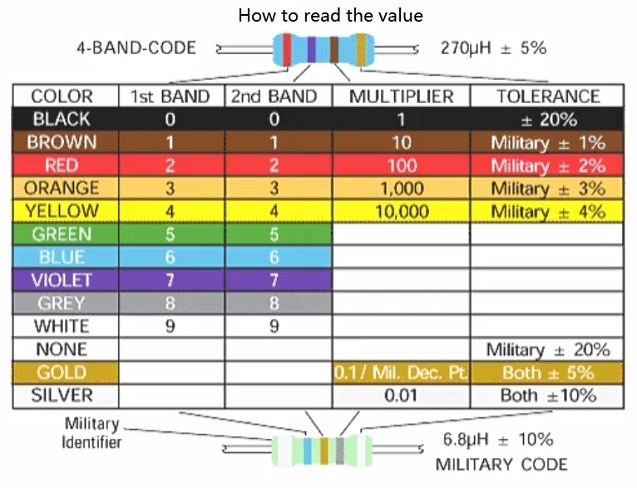

Βήμα-βήμα αποκωδικοποίηση ενός επαγωγέα τεσσάρων ζωνών

Ένας επαγωγέας τεσσάρων ζωνών χρησιμοποιεί μια δομημένη σειρά κωδικοποίησης που, όταν ακολουθείται, εξασφαλίζει συνεπή και ακριβή ερμηνεία:

• Βασική αξία: Η πρώτη και η δεύτερη ζώνη δηλώνουν την αριθμητική συνιστώσα της τιμής της επαγωγής.

• Πολλαπλασιαστής: Η τρίτη ζώνη προσδιορίζει τον παράγοντα για την προσαρμογή αυτής της τιμής στο κατάλληλο μέγεθος.

• Band Tolerance: Η τέταρτη λωρίδα καθορίζει τον βαθμό επιτρεπόμενης απόκλισης από την ονομαστική επαγωγή.

Για εφαρμογή, σκεφτείτε έναν επαγωγέα που επισημαίνεται με τις χρωματικές ζώνες καφέ, μαύρο, κόκκινο και χρυσό:

• Αριθμητική τιμή: Καφέ = 1, μαύρο = 0;η αριθμητική βάση είναι 10.

• Μετατροπή πολλαπλασιαστή: Το κόκκινο σημαίνει ×100.

• Τελική επαγωγή: 10 × 100 = 1000μH (microhenries).

• Δείκτης Ακρίβειας: Ο χρυσός αντανακλά μια ανοχή ±5%.

Η κατανόηση και η εφαρμογή αυτής της απλής διαδικασίας βοηθά στην κατασκευή λειτουργικών ηλεκτρονικών συστημάτων και διασφαλίζει ότι τα εξαρτήματα πληρούν τις επιθυμητές προδιαγραφές.Αυτό χρησιμοποιείται σε κρίσιμα περιβάλλοντα όπως οι τηλεπικοινωνίες ή οι ροές εργασιών κατασκευής υψηλής ακρίβειας.

Μεθοδικές πρακτικές για τον προσανατολισμό της χρωματικής ζώνης

Μια αναπόσπαστη πτυχή της ερμηνείας των χρωματικών ζωνών επαγωγών έγκειται στην ανάγνωσή τους με τη σωστή σειρά.Συνήθως, η ζώνη ανοχής, συχνά χρυσή ή ασημί, εμφανίζεται στο άκρο, σε αντίθεση με τις αριθμητικές ή πολλαπλασιαστικές ζώνες.Η διατήρηση αυτής της σειράς εξαλείφει την ασάφεια και επιτρέπει ακριβείς μετρήσεις.

Η πειθαρχημένη οπτική αναγνώριση μειώνει τα σφάλματα, απλοποιεί τον σχεδιασμό του κυκλώματος και μειώνει τους κινδύνους συναρμολόγησης.Η τακτική χρήση βελτιώνει τη γρήγορη αναγνώριση κωδικού χρώματος και υποστηρίζει ταχύτερη εργασία σε απαιτητικές εργασίες.

Επιπτώσεις για την ακρίβεια στη σχεδίαση κυκλωμάτων

Η αναγνώριση των χρωματικών κωδικών επαγωγικών πηνίων υπερβαίνει τους βασικούς υπολογισμούς, παρέχει μια πύλη για ανώτερη απόδοση κυκλώματος.Σε προηγμένες εφαρμογές όπως η επεξεργασία αναλογικού σήματος ή τα συστήματα επικοινωνίας υψηλής συχνότητας, ακόμη και μικρές αποκλίσεις στην επαγωγή μπορεί να επηρεάσουν τα αποτελέσματα, όπως η αλλαγή των συχνοτήτων συντονισμού ή η μείωση της πιστότητας του σήματος.

Η επιλογή του επαγωγέα βασίζεται τόσο στη θεωρία όσο και στην πρακτική εμπειρία.Οι μικρές αποφάσεις κρίσης βελτιώνονται με επαναλαμβανόμενη χρήση και δοκιμές.Αυτές οι επιλογές βοηθούν στην επίτευξη ακριβούς απόδοσης και σταθερής λειτουργίας κυκλώματος.

Ενιαίο Πλαίσιο για Ηλεκτρονικό Σχεδιασμό

Οι χρωματικοί κωδικοί επαγωγών παρέχουν έναν απλό και ακριβή τρόπο αναγνώρισης τιμών.Αυτό το σύστημα προσφέρει ένα σαφές και ευρέως κατανοητό πρότυπο στα ηλεκτρονικά.Η χρήση αυτών των κωδικών υποστηρίζει τη σωστή επιλογή εξαρτημάτων και βοηθά στη διατήρηση της συνέπειας στο σχεδιασμό του κυκλώματος.

Μέθοδοι για τη δοκιμή ενός πηνίου έγχρωμου δακτυλίου

Για να διασφαλιστεί η λειτουργική αξιοπιστία ενός επαγωγέα έγχρωμου δακτυλίου και να αποκαλυφθούν πιθανά προβλήματα, η δοκιμή γίνεται ουσιαστική διαδικασία.Αυτό συνήθως περιλαμβάνει τη χρήση εργαλείων όπως πολύμετρα για βασικές αξιολογήσεις και εξειδικευμένους μετρητές LCR (Inductance-Capacitance-Resistance) για πιο λεπτομερείς μετρήσεις.Ένα πολύμετρο είναι κατάλληλο για γρήγορες και απλές αξιολογήσεις, ενώ η ακρίβεια ενός μετρητή LCR είναι ιδιαίτερα πολύτιμη για εφαρμογές που απαιτούν υψηλή ακρίβεια στην αξιολόγηση της επαγωγής.Η διαφοροποίηση μεταξύ αυτών των οργάνων επιτρέπει εξατομικευμένες πρακτικές δοκιμών προσαρμοσμένες στις συγκεκριμένες ανάγκες διαφόρων περιβαλλόντων, δίνοντας έμφαση στην αποτελεσματικότητα και τη σαφήνεια στα διαγνωστικά.

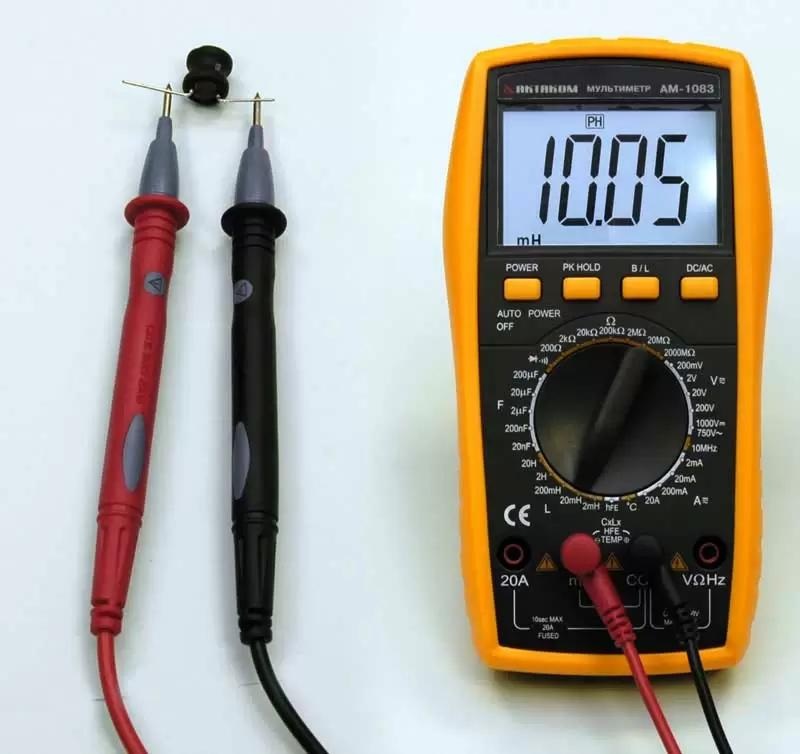

Δοκιμή με χρήση πολύμετρου

Όταν χρησιμοποιείτε ένα τυπικό πολύμετρο:

• Συνδέστε με ασφάλεια τα καλώδια του πολυμέτρου σε κάθε ακίδα του επαγωγέα για να δημιουργήσετε μια σταθερή επαφή.

• Παρατηρήστε τις τιμές αντίστασης που εμφανίζονται στην οθόνη του πολύμετρου.Η εξαιρετικά χαμηλή αντίσταση θα μπορούσε να δείχνει προς βραχυκυκλώματα, ενώ η άπειρη αντίσταση μπορεί να υποδηλώνει ανοιχτό κύκλωμα.

• Συγκρίνετε τις παρατηρούμενες τιμές αντίστασης με τις αναμενόμενες προδιαγραφές που παρέχονται από τον κατασκευαστή.Διακυμάνσεις από τις ονομαστικές τιμές μπορεί να υποδηλώνουν ζητήματα όπως η υποβάθμιση του υλικού ή ένα πιθανό ελάττωμα στην κατασκευή.

Αν και αυτή η διαδικασία προσφέρει μια απλοποιημένη μέθοδο αξιολόγησης, είναι γενικά ανεπαρκής για τον εντοπισμό πιο ανεπαίσθητων παρατυπιών απόδοσης.

Κατά την πραγματική χρήση, πολλές μεταβλητές μπορούν να επηρεάσουν τα αποτελέσματα των πολυμέτρων, όπως περιβαλλοντικοί παράγοντες ή η συνέπεια της επαφής μεταξύ των καλωδίων και των ακίδων.Γίνεται προφανές μέσω της πρακτικής δοκιμής ότι οι χαλαρές ή ανομοιόμορφες συνδέσεις μπορούν να παραμορφώσουν τις μετρήσεις, οδηγώντας σε σφάλματα.Επιπλέον, η παρακολούθηση των τάσεων αντίστασης με την πάροδο του χρόνου μπορεί να αποκαλύψει σταδιακές αλλαγές στην απόδοση του πηνίου, ιδιαίτερα σημαντικές σε περιβάλλοντα όπου τα εξαρτήματα υφίστανται θερμική καταπόνηση ή επαναλαμβανόμενα φορτία υψηλής συχνότητας.

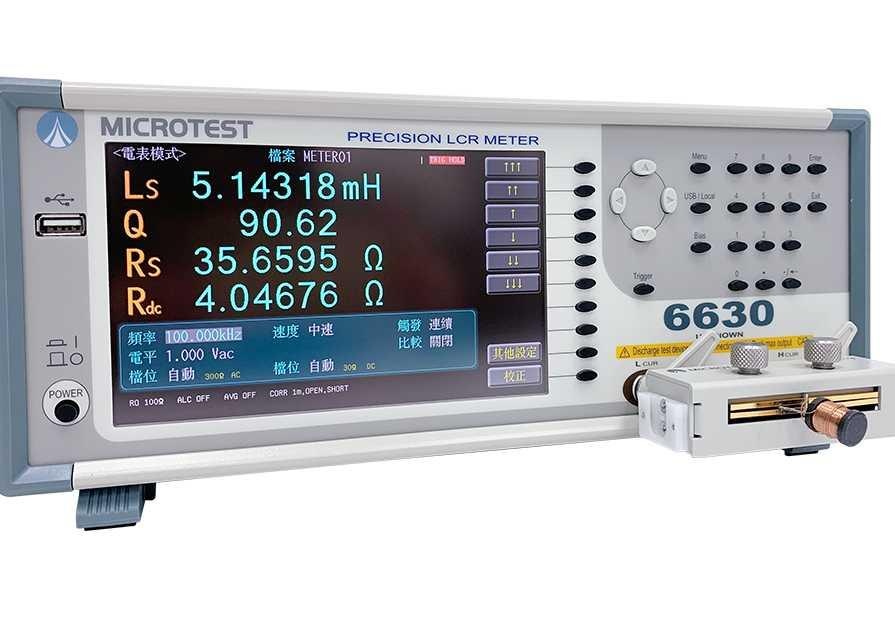

Δοκιμή Ακρίβειας με Μετρητές LCR

Οι μετρητές LCR διευκολύνουν τη λεπτομερή εξέταση των πηνίων αξιολογώντας τις ηλεκτρικές τους ιδιότητες:

• Ακολουθήστε τα ειδικά βήματα βαθμονόμησης του κατασκευαστή για να εξασφαλίσετε ακριβείς μετρήσεις των τιμών επαγωγής.

• Επεκτείνετε την ανάλυση ώστε να συμπεριλάβει ιδιότητες χωρητικότητας και αντίστασης, προσφέροντας μια πιο ολοκληρωμένη κατανόηση της σταθερότητας και της καταλληλότητας του εξαρτήματος.

• Αξιοποιήστε προηγμένες λειτουργίες μετρητή LCR για τη μέτρηση της αυτεπαγωγής στις μεταβλητές συχνότητες δοκιμής.Αυτό παρέχει πληροφορίες για το πώς συμπεριφέρεται ο επαγωγέας σε συνθήκες παρόμοιες με την προβλεπόμενη χρήση του, αποκαλύπτοντας διακυμάνσεις που εξαρτώνται από τη συχνότητα που δεν ανιχνεύονται από τα τυπικά πολύμετρα.

Οι ελεγχόμενες δοκιμές χρησιμοποιούνται για πηνία σε συστήματα υψηλής ζήτησης για την προσομοίωση πραγματικών συνθηκών όπως οι αλλαγές θερμοκρασίας και τα ηλεκτρομαγνητικά αποτελέσματα.Η δοκιμή δυναμικής συχνότητας μπορεί να αποκαλύψει ζητήματα όπως η μετατόπιση της επαγωγής.Οι επαναλαμβανόμενες δοκιμές σε αυτές τις συνθήκες παρέχουν δεδομένα που συμβάλλουν στη διατήρηση σταθερής απόδοσης σε δύσκολα περιβάλλοντα.

Θεωρήσεις κατά τη διάρκεια της δοκιμής

• Χειρισμός ελαττωματικών επαγωγέων

Εάν η δοκιμή αποκαλύψει ένα ελαττωματικό πηνίο, η αντικατάσταση του εξαρτήματος με ένα που ταιριάζει με τις ακριβείς ηλεκτρικές και φυσικές προδιαγραφές γίνεται μια ζωτικής σημασίας διορθωτική ενέργεια για τη διατήρηση της σχεδιαστικής ακεραιότητας του κυκλώματος.Η μη τήρηση αυτών των παραμέτρων μπορεί να προκαλέσει προβλήματα όπως δυσλειτουργίες απόδοσης ή σοβαρές δυσλειτουργίες κατά την αντιμετώπιση προβλημάτων ή την αναβάθμιση εξελιγμένων κυκλωμάτων.

• Επιρροή Θερμοκρασιών Περιβάλλοντος

Η ευαισθησία των επαγωγέων στη θερμική καταπόνηση χρήζει στενής παρακολούθησης τόσο κατά τη διάρκεια της δοκιμής όσο και κατά τη διάρκεια λειτουργίας.Η υπερβολική θερμότητα περιβάλλοντος, ένα τυπικό κατώφλι είναι 140°F, μπορεί να οδηγήσει σε πτώση της επαγωγής, μειώνοντας την ικανότητα του επαγωγέα να λειτουργεί αποτελεσματικά.Αυτό το αποτέλεσμα μπορεί να είναι έντονο σε γραμμές συναρμολόγησης υψηλής ισχύος ή κατά τη διάρκεια παρατεταμένων, εντατικών δοκιμών.Η εξαναγκασμένη ψύξη και ο βελτιωμένος αερισμός χρησιμοποιούνται για τη μείωση της συσσώρευσης θερμότητας σε εργαστηριακές και βιομηχανικές εγκαταστάσεις.Αυτά τα μέτρα βοηθούν στη διατήρηση ακριβών μετρήσεων.

• Ηλεκτρομαγνητικές παρεμβολές και διάταξη

Η σωστή χωρική οργάνωση των επαγωγέων στα κυκλώματα είναι σημαντική για την ελαχιστοποίηση των ηλεκτρομαγνητικών παρεμβολών.Η στενή εγγύτητα πολλαπλών επαγωγέων μπορεί να οδηγήσει σε αμοιβαία σύζευξη, η οποία έχει ως αποτέλεσμα ανεπιθύμητο θόρυβο ή υποβάθμιση της απόδοσης.Η υιοθέτηση μέτρων όπως η κάθετη ευθυγράμμιση, ο επαρκής διαχωρισμός ή η εφαρμογή τεχνικών θωράκισης είναι αποτελεσματικές στρατηγικές που καταγράφονται στο σχεδιασμό της πλακέτας κυκλώματος.Η ηλεκτρομαγνητική μοντελοποίηση εφαρμόζεται νωρίς στο σχεδιασμό πυκνής διάταξης για τη βελτίωση της συμβατότητας.

Συμπέρασμα

Τα έγχρωμα πηνία δακτυλίου υποστηρίζουν την απόδοση του κυκλώματος αποθηκεύοντας ενέργεια, αντιστέκονται σε ξαφνικές αλλαγές ρεύματος, φιλτράροντας ανεπιθύμητα σήματα και βελτιώνοντας τη συνολική σταθερότητα.Οι χρωματικές ζώνες τους διευκολύνουν τον προσδιορισμό της αξίας, κάτι που βοηθά κατά τη συναρμολόγηση, τη συντήρηση και την αντικατάσταση.Το άρθρο δείχνει επίσης ότι η σωστή αποκωδικοποίηση, η προσεκτική επιλογή και η σωστή δοκιμή είναι απαραίτητα για αξιόπιστα αποτελέσματα.Η κατανόηση αυτών των σημείων βοηθά στην αποτελεσματικότερη χρήση των πηνίων έγχρωμου δακτυλίου τόσο σε βασικές όσο και σε προηγμένες ηλεκτρονικές εφαρμογές.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Πώς μπορεί κανείς να διαφοροποιήσει αποτελεσματικά ένα πηνίο δακτυλίου χρώματος και μια αντίσταση;

Ένας έγχρωμος δακτύλιος επαγωγής μπορεί να αναγνωριστεί από την πράσινη επίστρωση, το ελαφρώς κωνικό σχήμα και την πολύ χαμηλή αντίσταση όταν μετράται.Μια αντίσταση είναι συνήθως μπλε ή μπεζ, έχει ομοιόμορφο κυλινδρικό σχήμα και παρουσιάζει υψηλότερες τιμές αντίστασης.Ένα πολύμετρο μπορεί να επιβεβαιώσει τη διαφορά, καθώς οι επαγωγείς διαβάζουν πολύ χαμηλή αντίσταση ενώ οι αντιστάσεις ταιριάζουν με την ονομαστική τους τιμή.

2. Πώς διαφέρουν ουσιαστικά τα πηνία δακτυλίου χρώματος από τα επαγωγικά σχήματος Ι;

Τα πηνία έγχρωμου δακτυλίου χρησιμοποιούν λεπτότερο σύρμα και είναι σχεδιασμένα για επεξεργασία σήματος, συντονισμό και φιλτράρισμα σε μικρά κυκλώματα.Οι επαγωγείς σχήματος Ι χρησιμοποιούν παχύτερο σύρμα, χειρίζονται υψηλότερο ρεύμα και χρησιμοποιούνται σε κυκλώματα ισχύος όπως η ρύθμιση τάσης.Οι τύποι σχήματος I εστιάζουν στον χειρισμό ισχύος, ενώ τα έγχρωμα πηνία δακτυλίου εστιάζουν στην ακρίβεια και το συμπαγές μέγεθος.

3. Τι συνιστά τη δομή ενός πηνίου έγχρωμου δακτυλίου;

Ένας έγχρωμος δακτύλιος επαγωγής είναι κατασκευασμένος από ένα πηνίο χάλκινου σύρματος τυλιγμένο γύρω από έναν πυρήνα, συχνά φερρίτη ή αέρα.Το σώμα έχει χρωματιστές λωρίδες που δείχνουν την αξία της επαγωγής και την ανοχή του.Ο συμπαγής σχεδιασμός του επιτρέπει να χωράει εύκολα σε κυκλώματα διατηρώντας παράλληλα σταθερή απόδοση.
