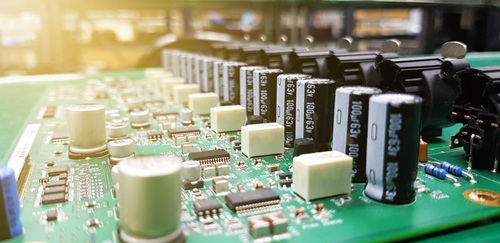

Επεξήγηση Προστασίας Κυκλωμάτων: Προστασία ESD, Υπερτάσεων, Υπερφόρτωσης και Υπερβολικής Τάσης

Η προστασία κυκλωμάτων είναι απαραίτητη για τη διατήρηση των ηλεκτρονικών συστημάτων σταθερών, αξιόπιστων και ασφαλών όταν προκύπτουν ανώμαλες ηλεκτρικές συνθήκες. Ο σύγχρονος σχεδιασμός προστασίας ξεπερνά την αποφυγή ζημιών ελέγχοντας πώς αντιδρούν τα κυκλώματα σε γεγονότα όπως η ESD, οι υπερτάσεις, οι υπερφόρτωσεις, οι βραχυκυκλώματα, οι απορρίψεις φορτίου και οι βλάβες καλωδίωσης. Αυτό το άρθρο εξηγεί τις αρχές της προστασίας κυκλωμάτων, τη συμπεριφορά διαφορετικών συνθηκών σφάλματος και τις πρακτικές στρατηγικές προστασίας που χρησιμοποιούνται σε σύγχρονα ηλεκτρονικά συστήματα αυτοκινήτων, βιομηχανίας και υψηλής πυκνότητας.

Κατάλογος

Κατανόηση της Προστασίας Κυκλωμάτων

Η προστασία κυκλωμάτων αναφέρεται σε μια στοχευμένη συνδυαστική τοπολογία κυκλωμάτων και επιλογής στοιχείων που χρησιμοποιείται για τη διατήρηση της τάσης, του ρεύματος και της θερμοκρασίας εντός ασφαλών ορίων λειτουργίας όταν προκύπτουν ανώμαλες ηλεκτρικές συνθήκες. Αντί να θεωρείται η προστασία ως μια απλή δυνατότητα αποφυγής ζημίας, πολλοί σύγχρονοι σχεδιασμοί τη χρησιμοποιούν για να ελέγχουν πού ρέει η ενέργεια σφάλματος, πόσο γρήγορα ανακατευθύνεται και πώς αντιδρά το σύστημα μετά, είτε συνεχίζοντας τη λειτουργία, μπαίνοντας σε μια ελεγχόμενη απενεργοποίηση, είτε παραμένοντας κλειδωμένο μέχρι την εξυπηρέτηση.

Ανώμαλα γεγονότα που συνήθως θεωρούνται κατά το σχεδιασμό προστασίας περιλαμβάνουν:

• ESD

• Υπερτάση

• Βραχυκύκλωμα

• Υπερφόρτωση

• Απόρριψη φορτίου

• Γεγονότα hot-plug

• Βλάβες καλωδίωσης

Από πρακτική μηχανική προοπτική, η προστασία γίνεται πιο κατανοητή όταν την δούμε ως διαχείριση πίεσης. Κάθε σφάλμα περιέχει μια πηγή ενέργειας και μια διαδρομή ενέργειας. Οι διασυνδέσεις και η συσκευασία μπορούν να αποθηκεύουν ή να απελευθερώνουν ενέργεια μέσω φαινομένων όπως η επαγωγή καλωδίου ή η χωρητικότητα συνδέσεων, ενώ οι ευαίσθητες ημιαγωγικές δομές αποτυγχάνουν όταν η ενέργεια συγκεντρώνεται σε συνδέσεις, οξείδια ή στρώματα διηλεκτρικών. Προϊόντα που περνούν ελεγχόμενες δοκιμές ενδέχεται να αποτύχουν σε πραγματικά περιβάλλοντα λειτουργίας, επειδή οι συνθήκες πεδίου είναι πολύ λιγότερο προβλέψιμες.

Τα καλά σχεδιασμένα συστήματα προστασίας γενικά επιδιώκουν δύο στόχους ταυτόχρονα:

• Μείωση της μέγιστης ηλεκτρικής πίεσης ώστε τα όρια της συσκευής να μην υπερβαίνονται στα ακροδέκτες διεπαφής.

• Έλεγχος της ροής ρεύματος και της αύξησης της θερμοκρασίας ώστε η θέρμανση να παραμένει διαχειρίσιμη και οι μηχανισμοί μακροχρόνιας φθοράς να ελαχιστοποιούνται.

Υψηλότερη Πυκνότητα και Υψηλότερο Κόστος ανά Πίνακα Αυξάνουν τον Αντίκτυπο μιας Ενιαίας Μεταβολής

Σύγχρονοι ηλεκτρονικοί πίνακες περιέχουν πιο πυκνή δρομολόγηση, λεπτότερες γεωμετρίες, πιο σφιχτές αποστάσεις επιφανειακής επαφής και καθαρισμού και ένα μεγαλύτερο αριθμό ολοκληρωμένων κυκλωμάτων σε μικρότερες φυσικές περιοχές. Καθώς η πυκνότητα αυξάνεται, μια μοναδική ανεξέλεγκτη μεταβολή μπορεί να επηρεάσει περισσότερα από ένα συστατικά. Η ζημιά μπορεί να εξαπλωθεί μέσω κοινών τροφοδοτικών, δομών γείωσης ή συνδεδεμένων διεπαφών, μετατρέποντας ένα απομονωμένο σφάλμα σε ευρύτερη αποτυχία σε επίπεδο συστήματος.

Κοινές συνέπειες σε επίπεδο πίνακα από ανεξέλεγκτες μεταβολές περιλαμβάνουν:

• Κατεστραμμένα δίκτυα διανομής ενέργειας

• Υπονομευμένες δομές I/O

• Λανθάνουσα παραμετρική μεταβολή

• Διαλείποντα επαναφορτισμένα

• Θύρες που λειτουργούν μερικώς μέχρι να προκύψουν αλλαγές φορτίου ή θερμοκρασίας

Η ανάλυση αποκλεισμού στο πεδίο αποκαλύπτει συχνά ότι η ορατή ζημιά δεν απαιτείται πάντα για την αποδυνάμωση της αξιοπιστίας. Επαναλαμβανόμενες μικρές συνθήκες υπερφόρτωσης μπορούν σταδιακά να μειώσουν το ηλεκτρικό περιθώριο μέχρι μια κανονική λειτουργική συμβάν, όπως η ρουτίνα εισαγωγής καλωδίου ή μια μικρή αλλαγή θερμοκρασίας, να προκαλέσει τελική αποτυχία.

Χαμηλότερες Τάσεις Λειτουργίας Αφήνουν Λιγότερο Περιθώριο για Μικρές Κορυφές

Καθώς οι σύγχρονοι κόμβοι διαδικασίας συνεχίζουν να μειώνουν τις τάσεις τροφοδοσίας για να βελτιώσουν την αποδοτικότητα και να μειώσουν την κατανάλωση ενέργειας, το χάσμα μεταξύ της ονομαστικής τάσης λειτουργίας και των απόλυτων μέγιστων αξιολογήσεων γίνεται μικρότερο. Οι παροδικές μεταβολές που κάποτε θεωρούνταν αβλαβείς μπορούν τώρα να υπερβούν τα ασφαλή λειτουργικά όρια, ειδικά όταν τα γρήγορα σημεία μετάβασης αλληλεπιδρούν με την επαγωγή πακέτου και δημιουργούν τοπικές υπερβολές.

Μια τροφοδοσία 3,3 V δεν εγγυάται ότι κάθε κόμβος παραμένει πάντα κοντά στα 3,3 V. Η βραχεία επαγωγή, οι κοινές διαδρομές επιστροφής και ο ταυτόχρονος θόρυβος μετάβασης μπορούν να συνδυαστούν για να παράξουν απότομες μεταβολές τάσης που μπορεί να μην εμφανίζονται καθαρά σε πιο αργά σημεία μέτρησης.

Οι σχεδιαστικές προσεγγίσεις που χρησιμοποιούνται συνήθως σε συστήματα χαμηλής τάσης περιλαμβάνουν γρηγορότερη συγκράτηση στον προστατευόμενο κόμβο, πιο σύντομες διαδρομές επιστροφής, μειωμένη παρασιτική επαγωγή, ελεγχόμενη ενέργεια υπέρχει και χαμηλότερη εκπομπή θερμότητας για να μειωθεί η μακροχρόνια παρακμή.

Η διατήρηση της αύξησης της θερμοκρασίας υπό έλεγχο γίνεται επίσης ολοένα και πιο σημαντική σε συστήματα υψηλής πυκνότητας, καθώς πολλοί μηχανισμοί αποτυχίας επιταχύνουν γρήγορα με τη θερμότητα, ακόμη και όταν το κύκλωμα συνεχίζει να περνά σύντομα λειτουργικά τεστ.

Οι Αυτοκινητιστικές και Βιομηχανικές Εισόδοι Απαιτούν Σταδιακή, Χρονο-Ευαίσθητη Προστασία

Τα αυτοκινητιστικά και βιομηχανικά συστήματα ενέργειας βιώνουν τακτικά ηλεκτρικά συμβάντα που διαφέρουν σημαντικά από τις ελεγχόμενες τροφοδοσίες εργαστηρίων. Αυτά περιλαμβάνουν ψυχρούς κραδασμούς, επαγωγικές αναμονές και συνθήκες εκφόρτωσης φορτίου ικανές να αυξήσουν την τάση τροφοδοσίας στο εύρος 40 V έως 100 V για παρατεταμένες περιόδους. Υπό αυτές τις συνθήκες, ένα μόνο στοιχείο προστασίας είναι σπάνια επαρκές.

Τυπικά σκληρά γεγονότα εισόδου περιλαμβάνουν:

• Ψυχρός κραδασμός

• Επαγωγική ώθηση με γρήγορα άκρα

• Εκφόρτωση φορτίου με υψηλή ενέργεια και μακρά διάρκεια

• Αντίστροφης πολικότητας

• Συνθήκες εκκίνησης

• Διαταραχές RF που μεταδίδονται

Οι αξιόπιστοι σχεδιασμοί συνήθως συντονίζουν πολλαπλά στάδια προστασίας, καθένα εκ των οποίων προορίζεται για διαφορετική κλίμακα χρόνου. Οι γρήγορες συγκρατήσεις απορροφούν απότομα άκρα, τα στοιχεία διαχείρισης ενέργειας ανέχονται παλμούς μεγαλύτερης διάρκειας και τα στάδια περιορισμού ρεύματος ή αποσύνδεσης προλαμβάνουν την υπερβολική θερμική καταπόνηση στο δίκτυο προστασίας.

Οι δοκιμές πιστοποίησης δείχνουν συνεχώς ότι η συμπεριφορά στο χρονικό πεδίο έχει μεγάλη σημασία στο σχεδιασμό προστασίας. Τα γεγονότα ESD νανοδευτερολέπτων, οι παλμοί υπέρτασης μικροδευτερολέπτων και οι εκφορτώσεις φορτίου χιλιοδευτερολέπτων συμπεριφέρονται πολύ διαφορετικά, και η επιβολή όλων των απαιτήσεων προστασίας σε μια μόνο συσκευή συνήθως οδηγεί σε εκπτώσεις.

Τα δικτυωμένα και καλωδιωμένα συστήματα πρέπει να επιβιώσουν από κορυφές ενώ παραμένουν λειτουργικά

Προϊόντα που συνδέονται με μακριά καλώδια, γραμμές επικοινωνίας, εξωτερικό εξοπλισμό ή απομακρυσμένους αισθητήρες εκτίθενται συχνά σε υπερτάσεις που προκαλούνται από κεραυνούς και στροφές μετάβασης. Σε αυτά τα συστήματα, η επιβίωση από μόνη της δεν είναι πάντα ο κύριος στόχος. Η διάρκεια λειτουργίας, η ακεραιότητα του σήματος και η σταθερότητα της επικοινωνίας είναι εξίσου σημαντικά.

Τα συστήματα προστασίας σε αυτά τα περιβάλλοντα αναμένονται συχνά να προλαμβάνουν:

• Διαλείποντα απώλεια επικοινωνίας

• Αυξημένα ποσοστά σφαλμάτων bit

• Απροσδόκητους επανασυνδέσεις

• Οριακή λειτουργία PoE

• Θύρες που αποτυγχάνουν μόνο μετά από καταιγίδες ή δραστηριότητα συντήρησης

Συντονισμένη προστασία υπερτάσης και υπερρεύματος πρέπει να αντιδράσει αποφασιστικά κατά τη διάρκεια παροδικών γεγονότων, ενώ παραμένει ηλεκτρικά διαφανής κατά τη διάρκεια της κανονικής επικοινωνίας. Εάν η προστασία παρεμβαίνει στη συμπεριφορά σήματος, οι αποτυχίες μπορεί να γίνουν διαλείπουσες και δύσκολες να διαγνωστούν αντί να είναι άμεσες προφανείς.

Πολλές αποτυχίες συσσωρεύονται σταδιακά, κάνοντάς την προστασία μέρος της στρατηγικής αξιοπιστίας

Πολλές αποτυχίες στον πραγματικό κόσμο προκύπτουν από επαναλαμβανόμενη ηλεκτρική ή θερμική καταπόνηση που μειώνει σταδιακά την απόδοση με την πάροδο του χρόνου αντί να προκαλεί άμεσες καταστροφικές ζημιές. Οι μηχανισμοί σταδιακής απο degradation περιλαμβάνουν αύξηση διαρροής junction, αραίωση διηλεκτρικών, ηλεκτρομετανάστευση, φθορά συνδέσμου και καρβόνιζα του PCB που προκαλείται από μόλυνση.

Κοινές σωρευτικές επιπτώσεις απο degradation περιλαμβάνουν:

• Ανάπτυξη ελαττωμάτων junction

• Διάσπαση διηλεκτρικών

• Επιταχυνόμενη ηλεκτρομετανάστευση

• Φθορά και τρύπες συνδέσμου

• Παρακολούθηση και καρβόνιζα PCB

Από πλευράς αξιοπιστίας, η επιβίωση ενός μόνο γεγονότος δεν είναι πάντα επαρκής. Ένα σύστημα προστασίας μπορεί να γερνάει κακά εάν οι επαναλαμβανόμενες υπερκαταστάσεις καταναλώνουν αργά το περιθώριο σχεδίασης σε μήνες ή χρόνια λειτουργίας.

Μια Πρακτική Προοπτική: Η Προστασία Ορίζει τη Συμπεριφορά Ήττας, Όχι Μόνο την Άμυνα

Ένας χρήσιμος τρόπος προσέγγισης της προστασίας κυκλωμάτων είναι να ορίσουμε πώς θα πρέπει να συμπεριφέρεται το προϊόν κατά τη διάρκεια ανώμαλων συνθηκών. Πολλά επιτυχημένα συστήματα δεν σχεδιάζονται για να επιβιώσουν από κάθε πιθανό σφάλμα επ' αόριστον. Αντ' αυτού, στοχεύουν στην καταστολή της ενέργειας, περιορίζουν την έκταση της ζημίας και επιστρέφουν το σύστημα σε μια προβλέψιμη κατάσταση λειτουργίας.

Κοινές στρατηγικές ελέγχου σφαλμάτων περιλαμβάνουν:

• Ασφάλειες που λειτουργούν σε ανοικτή κατάσταση και eFuses

• Θερμική ή ρεύματος αναδίπλωση

• Controllers προστασίας λειτουργίας hiccup

• Κλείδωμα έως ότου επαναφορτιστεί η τροφοδοσία

• Κυκλώματα crowbar για αυστηρούς περιορισμούς τάσης

Η προβλέψιμη και επαναλαμβανόμενη συμπεριφορά σφαλμάτων βελτιώνει επίσης την υποστήριξη παραγωγής, την αποσφαλμάτωση και την εξυπηρέτηση στο πεδίο, διότι οι συνθήκες αποτυχίας γίνονται πιο εύκολες στη διάγνωση και στην εξήγηση.

Τυπικές Κατηγορίες Στοιχείων Προστασίας Κυκλωμάτων

Σε πρακτικά συστήματα, τα στοιχεία προστασίας συνήθως λειτουργούν ως συντονισμένες ομάδες και όχι ως απομονωμένες λύσεις. Οι αποτελεσματικές αρχιτεκτονικές προστασίας συνδυάζουν προστασία ορίων, τοπική συμπίεση τάσης, περιορισμό ρεύματος, θερμική διαχείριση και βελτιστοποίηση διάταξης για να διατηρήσουν ασφαλείς συνθήκες λειτουργίας ή να δημιουργήσουν ελεγχόμενη συμπεριφορά αποτυχίας όταν οι περιορισμοί παραβιάζονται.

Προστατευτικά Καταιγίδας και Διαταραχής

Τα προστατευτικά καταιγίδας και διαταραχής σχεδιάζονται για να διαχειρίζονται γεγονότα υψηλής ενέργειας που εισάγονται συνήθως μέσω καλωδίων ή εξωτερικών υποδομών. Η επιλογή βασίζεται συνήθως στην ικανότητα ανατρεπτικού ρεύματος, τις βαθμολογίες παλμού, την ανοχή ενέργειας και τον συντονισμό με τα επόμενα στάδια προστασίας.

Κοινές παρατηρήσεις σχεδίασης για τα προστατευτικά περιλαμβάνουν:

• Βαθμολογία ανατρεπτικού ρεύματος

• Συμβατότητα κυματομορφής παλμού

• Συντονισμός με τα καπάκια που ακολουθούν

• Διαρροή κατά τη κανονική λειτουργία

• Τοποθέτηση σε εξωτερικά σημεία εισόδου

Αυτές οι συσκευές τοποθετούνται συνήθως όπου οι εξωτερικές συνδέσεις εισέρχονται στο σύστημα, έτσι ώστε οι υψηλής ενέργειας transients να μπορούν να απορροφηθούν πριν φτάσουν σε ευαίσθητους κυκλωματισμούς.

Σφιγκτήρες Υπερτάσης

Οι σφιγκτήρες υπερτάσης περιορίζουν την παροδική τάση σε ασφαλέστερα επίπεδα κατά τη διάρκεια γρήγορων ηλεκτρικών διαταραχών. Η επιλογή συσκευής εξαρτάται από την τάση σφιξίματος, τη συμπεριφορά απόκρισης, την δυναμική αντίσταση, την ανοχή παλμού και την ικανότητα σχετίζοντας σήματος.

Κοινές παράμετροι βελτιστοποίησης σφιγκτήρων περιλαμβάνουν:

• Τάση απομάκρυνσης λειτουργίας

• Τάση σφιξίματος σε σχέση με το ρεύμα

• Δυναμική αντίσταση

• Χωρητικότητα και επίδραση σήματος

• Βαθμολογία παλμού

• Σχέδιο σύντομης διαδρομής επιστροφής

Η ποιότητα διάταξης επηρεάζει έντονα την απόδοση του σφιγκτήρα, διότι μεγάλες επαγωγικές διαδρομές επιστροφής μπορούν να δημιουργήσουν επιπλέον υπέρβαση στο προστατευόμενο κόμβο.

Περιοριστές Υπερρεύματος και Στοιχεία Αποσύνδεσης

Τα στοιχεία προστασίας υπερρεύματος περιορίζουν το υπέρμετρο ρεύμα που διαφορετικά θα μπορούσε να υπερθερμάνει τις διαδρομές, τους συνδέσμους ή τις ημιαγωγούς συσκευές. Επίσης, αποτρέπουν τη συνεχιζόμενη ρεύμα σφάλματος από το να βλάψει τα στοιχεία σφιξίματος τάσης μετά από ένα γεγονός υπέρτασης.

Κοινές μέθοδοι ελέγχου ρεύματος σφάλματος περιλαμβάνουν:

• Ασφάλειες

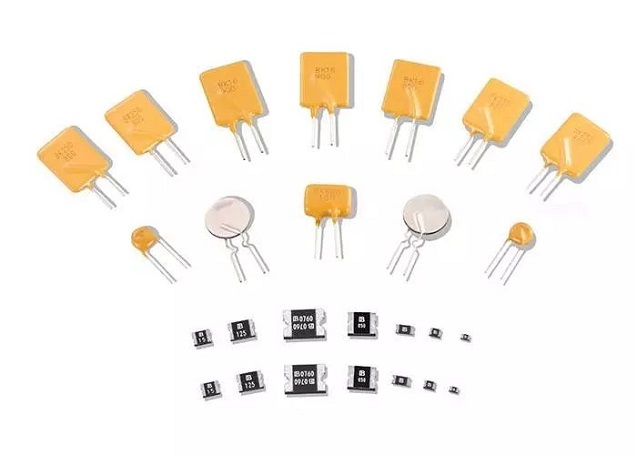

• Επαναρυθμισμένα PTC στοιχεία

• eFuses και controllers hot-swap

• Σειριακοί αντιστάτες όπου η διάχυση ισχύος το επιτρέπει

• Στάδια αποσύνδεσης MOSFET με ανίχνευση και έλεγχο

Η σταθερή περιοριστική ρεύματος συχνά καθορίζει εάν ένα σύστημα προστασίας παραμένει αξιόπιστο μετά από επαναλαμβανόμενα γεγονότα στρες ή αποδομείται σταδιακά με την πάροδο του χρόνου.

Στοιχεία Κατάστασης ESD και EMI

Αυτά τα στοιχεία προστατεύουν από γρήγορα γεγονότα εκφόρτισης ηλεκτροστατικού και υψηλής συχνότητας παρεμβολές που μπορούν να διαταράξουν ή να βλάψουν τις διεπαφές. Η αποτελεσματική προστασία ESD εξαρτάται όχι μόνο από την επιλογή στοιχείων αλλά και από τη προσεκτική στρατηγική διάταξης.

Κοινές τεχνικές ανθεκτικότητας ESD και EMI περιλαμβάνουν:

• Διόδους ESD χαμηλής χωρητικότητας σε διεπαφές

• Σφιχτές βρόχοι επιστροφής ρεύματος

• Κατάλληλος προγραμματισμός πλαισίου και αναφοράς γης

• Δρομολόγηση ελεγχόμενης αντίστασης

• Φιλτράρισμα RC ή LC όπου η ζώνη επιτρέπει

• Ρυθμίσεις ακίδων συνδέσμου που καθοδηγούν τις διαδρομές εκφόρτισης

Συνολικά, η προστασία κυκλωμάτων είναι καλύτερα να θεωρείται ως ένα συντονισμένο σύστημα για τη διαχείριση της ανώμαλης ηλεκτρικής ενέργειας. Οι αξιόπιστες σχεδιάσεις σπάνια εξαρτώνται από ένα μόνο στοιχείο προστασίας. Αντ' αυτού, συνδυάζουν τη σφιξίματος τάσης, τον περιορισμό ρεύματος, την απορρόφηση ενέργειας, τον θερμικό έλεγχο και τον προγραμματισμό διάταξης για να διατηρούν το σύστημα εντός ασφαλών ορίων λειτουργίας. Όταν οι περιορισμοί παραβιάζονται, ο στόχος γίνεται η ελεγχόμενη, διαγνωστική συμπεριφορά αποτυχίας αντί της απρόβλεπτης ζημίας.

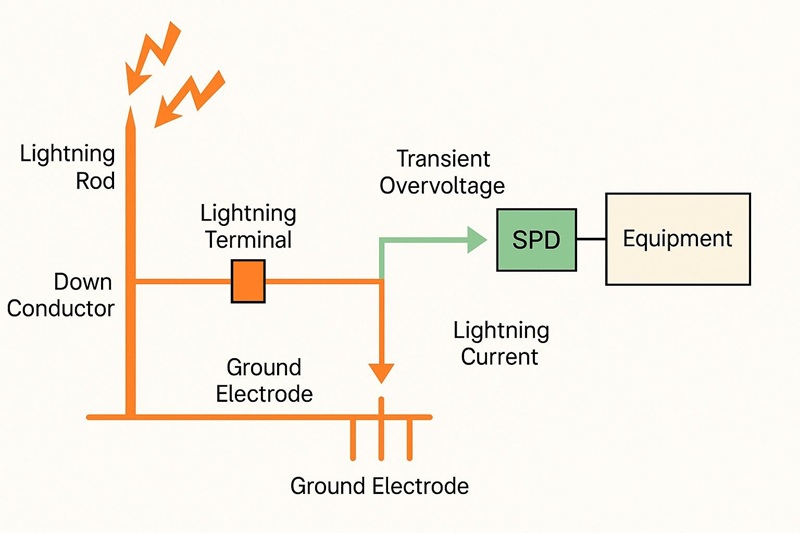

Υλικό Προστασίας από Καταιγίδα

Οι διαταραχές που προκαλούνται από κεραυνούς και οι διαταραχές που συνδέονται μέσω καλωδίων περιέχουν υψηλή ενέργεια και εξαιρετικά γρήγορες κορυφές, επομένως ο πρακτικός στόχος είναι να κατευθυνθεί το ρεύμα της διαταραχής προς το σασί ή τη γη, διατηρώντας παράλληλα τη σταθερή λειτουργία του συστήματος. Σε πολλές πραγματικές αποτυχίες, το κύριο πρόβλημα δεν είναι η αξιολόγηση της διαταραχής που εμφανίζεται σε ένα φύλλο δεδομένων, αλλά η αύξηση της τάσης που δημιουργείται από παρασιτική επαγωγή στην επιστροφή του ρεύματος. Οι σχεδιασμοί προστασίας που ελέγχουν εσκεμμένα τον βρόχο ρεύματος εκφόρτισης συνήθως συμπ behave πιο προβλέψιμα από τις διατάξεις που απλά προσθέτουν μια σφιχτή ένωση χωρίς να λαμβάνουν υπόψη την surrounding γεωμετρία.

Χαρακτηριστικά Διαταραχής και Απαιτήσεις Προστασίας

Οι διαταραχές εισέρχονται γενικά στον εξοπλισμό μέσω δύο κύριων μηχανισμών:

• Άμεση αγωγή, όπως ένα πλήγμα ή επαγωγικό ρεύμα σε ένα καλώδιο

• Σύνδεση πεδίου, όπου η κοινή εκκίνηση αυξάνει την τοπική αναφορά δυναμικού

Και οι δύο μηχανισμοί εμφανίζονται τακτικά σε πραγματικά λειτουργικά περιβάλλοντα, επομένως η αξιολόγηση μόνο ενός μονοπατιού μπορεί να δημιουργήσει μια ελλιπή στρατηγική προστασίας.

Οι πραγματικές καμπύλες διαταραχής διαφέρουν σημαντικά, αλλά οι τυποποιημένοι δοκιμαστικοί παλμοί χρησιμοποιούνται συνήθως ώστε οι διαφορετικές προσεγγίσεις προστασίας να μπορούν να αξιολογηθούν σταθερά.

Οι τυποποιημένοι παλμοί που χρησιμοποιούνται συνήθως περιλαμβάνουν:

• 8/20 µs καμπύλη ρεύματος

• 1.2/50 µs καμπύλη τάσης

• 10/350 µs καμπύλη ρεύματος για σφοδρότερη έκθεση σε κεραυνούς

Από την οπτική γωνία της μηχανικής:

• Η κορυφή ρεύματος και η di/dt επηρεάζουν κυρίως την υπέρταση τάσης που σχετίζεται με τη διάταξη.

• Η συνολική ενέργεια επηρεάζει κυρίως την θέρμανση, την διάβρωση υλικών και τη μακροπρόθεσμη αξιοπιστία.

Ένας χρήσιμος τρόπος για να αξιολογηθεί η απόδοση προστασίας είναι να εξεταστεί πόσο άγχος παραμένει στη προστατευμένη ηλεκτρονική κυκλωματική μετά την αντίδραση των σταδίων προστασίας. Όταν οι μετρήσεις στα πόδια του IC ταιριάζουν με τις προσδοκίες, αυτό συνήθως υποδηλώνει ότι τόσο η συντονισμένη συνεργασία των στοιχείων όσο και η φυσική διάταξη λειτουργούν σωστά.

Σημεία ελέγχου υπολειμματικού άγχους περιλαμβάνουν:

• Υπολειμματική τάση στα πόδια του IC, συμπεριλαμβανομένης της υπέρτασης που προκαλείται από την επαγωγή των καλωδίων και του βρόχου

• Υπολειμματικό ρεύμα μέσω ευαίσθητων διασυνδέσεων, συμπεριλαμβανομένων των διαδρομών latch-up

• Συμπεριφορά αποκατάστασης μετά το συμβάν, χωρίς μπλοκαρίσματα, δυσάρεστες επανεκκινήσεις ή μερικώς λειτουργικές καταστάσεις

Μια καμπύλη τάσης που μετράται στην υποδοχή μπορεί να φαίνεται αποδεκτή ενώ τα πόδια του IC υφίστανται πολύ μεγαλύτερη πίεση. Η επιπλέον απόσταση καλωδίωσης και η επαγωγή της επιστροφής μεταξύ της υποδοχής και της συσκευής μπορεί να αυξήσει σημαντικά την υπέρταση και τη συμπεριφορά επανεκκίνησης.

Η μετακίνηση του σημείου μέτρησης πιο κοντά στο IC αποκαλύπτει συχνά προβλήματα που δεν είναι ορατά στην είσοδο του καλωδίου.

Τοιχώματα Εκφόρτισης Αερίου για Πρωτοβάθμια Προστασία

Τα στάδια πρωτοβάθμιας προστασίας συνήθως δίνουν προτεραιότητα σε στοιχεία που μπορούν να διεξάγουν ρεύματα διαταραχής επιπέδου κιλοαμπέρ προς τη γη ενώ παραμένουν πολύ αντίστατα κατά τη διάρκεια της κανονικής λειτουργίας. Αυτές οι συσκευές παρέχουν γενικά λιγότερη σφιχτή περιορισμένη τάση από τα δευτεροβάθμια στάδια, επομένως είναι πιο αποτελεσματικές ως το πρώτο επίπεδο σε μια συντονισμένη δομή προστασίας.

Τα στάδια πρωτοβάθμιας προστασίας έχουν κυρίως στόχο να ελέγχουν τη ροή ρεύματος και να διατηρούν σταθερή τη συμπεριφορά αποκατάστασης μετά το συμβάν.

Στόχοι στάδιου πρωτοβάθμιας προστασίας περιλαμβάνουν:

• Παροχή χαμηλής αντίστασης εκφόρτισης προς το σασί ή τη γη κατά τη διάρκεια των διαταραχών

• Αποτροπή ρεύματος διαταραχής να ρέει μέσω των εσωτερικών δομών αναφοράς PCB όποτε είναι δυνατόν

• Διατήρηση ηλεκτρικής απροβλημάτιστης κατά τη διάρκεια της κανονικής λειτουργίας, συμπεριλαμβανομένης της διαρροής, της χωρητικότητας και της συμπεριφοράς μόνωσης κατάλληλης για τη διασύνδεση

Οι κεραμικοί σωλήνες εκφόρτισης αερίου παραμένουν σχεδόν ανοιχτοί κυκλωμάτων μέχρι να φτάσουν στην τάση σπινθήρα τους. Μόλις υπάρξει ανάφλεξη, η συσκευή σχηματίζει ένα τόξο και μπορεί να εκτρέψει πολύ μεγάλες διαταραχές ρεύματος διατηρώντας σχετικά χαμηλή τάση αγωγής.

Η χαμηλή χωρητικότητα και η υψηλή αντίσταση μόνωσης τους καθιστούν κατάλληλους για πολλές διεπαφές ισχύος και σήματος όπου τα περιθώρια ακεραιότητας σήματος είναι περιορισμένα.

Ορισμένα πρακτικά χαρακτηριστικά επηρεάζουν την πραγματική απόδοση στον πραγματικό κόσμο περισσότερο από την βασική αξιολόγηση διαταραχής.

Κύριες συμπεριφορές GDT περιλαμβάνουν:

• Η διάσπαση δεν είναι άμεση, επομένως οι πολύ γρήγορες διαταραχές μπορούν να δημιουργήσουν προσωρινή υπέρταση πριν αναπτυχθεί πλήρως η αγωγή

• Μόλις αρχίσει η αγωγή, η τάση του τόξου γίνεται χαμηλή, καθιστώντας την αντίσταση του δρόμου γείωσης κυρίαρχο παράγοντα

• Η απόδοση εξαρτάται σε μεγάλο βαθμό από την ποιότητα σύνδεσης του σασί και της γης, διότι οι μακριές γραμμές γείωσης αυξάνουν την αύξηση της τάσης μέσω της επαγωγής και των επιδράσεων di/dt

Οι κοντές, πλατιές, χαμηλής επαγωγής συνδέσεις σασί συχνά βελτιώνουν τη συμπεριφορά διαταραχής πιο αποτελεσματικά από την αλλαγή τύπων στοιχείων. Μικρές αλλαγές στη διαδρομή γείωσης μπορούν να αλλάξουν σημαντικά το επίπεδο περιορισμού επειδή ο βρόχος διαταραχής επηρεάζει έντονα την αύξηση της τάσης.

Οι γυάλινοι σωλήνες εκφόρτισης αερίου είναι συνήθως βελτιστοποιημένοι για εξαιρετικά χαμηλή χωρητικότητα και καλή αμφίδρομη συμμετρία. Συνήθως προσφέρουν υψηλή DC μόνωση και σημαντική ικανότητα ρεύματος διαταραχής με χαμηλή υπολειμματική τάση μετά την ανάφλεξη.

Αυτές οι χαρακτηριστικές τους καθιστούν χρήσιμες σε διεπαφές όπου η επιπλέον χωρητικότητα δεν μπορεί να ανεκτεί.

Ένας κοινός περιορισμός είναι η ευρύτερη παραλλαγή στην τάση διάσπασης και στη συμπεριφορά ανάφλεξης ανά τις συνθήκες κατασκευής και περιβάλλοντος. Επειδή η συμπεριφορά ανάφλεξης μπορεί να αλλάξει, οι γυάλινες GDT συνδυάζονται συχνά με δευτερεύοντες κλιπ για να διατηρούν την προστατευμένη τάση εντός ενός στενότερου εύρους.

Ένας κοινός συνδυασμός είναι:

• Γυάλινη GDT συνδυασμένη με μια δίοδο TVS κοντά στον προστατευμένο κόμβο

Η επιτυχής επιλογή GDT εξαρτάται συνήθως περισσότερο από τη λειτουργική συμπεριφορά και τη συντονισμένη λειτουργία του συστήματος παρά μόνο από την αξιολόγηση της υπερφόρτωσης ρεύματος.

Σημαντικές παράμετροι επιλογής περιλαμβάνουν:

• Τάση σπινθήρα ή διάσπασης σε σχέση με τη μέγιστη συνεχόμενη λειτουργική τάση

• Χωρητικότητα σε σχέση με τις απαιτήσεις ακεραιότητας σημάτων

• Ικανότητα παλμών ρεύματος προσαρμοσμένη στην αναμενόμενη έκθεση σε υπερφόρτιση

• Αντοχή σε ρεύματα ακολουθίας και συμπεριφορά καθαρού σβησίματος τόξου σε συστήματα AC

• Συντονισμός με ανώτερη προστασία όπως ασφάλειες, διακόπτες ή πηγές περιορισμένου ρεύματος

Η αξιόπιστη απόδοση στο πεδίο βελτιώνεται γενικά όταν το περιθώριο μέγιστης συνεχούς λειτουργικής τάσης και η συμπεριφορά σβησίματος αντιμετωπίζονται ως πρωταρχικοί περιορισμοί, αντί να εστιάζουμε μόνο στις μέγιστες αξιολογήσεις ρεύματος.

Τούβλα Εκφόρτισης Ημιαγωγών

Συσκευές κροκοδείλων βασισμένες σε θυρίστορ, που συχνά προωθούνται ως εξαρτήματα τύπου SIDACtor, ενεργοποιούνται μέσω διάσπασης συνδέσεων και στη συνέχεια σταθεροποιούνται σε κατάσταση χαμηλής τάσης. Αυτές οι συσκευές ανταγωνίζονται σε νανοδευτερόλεπτα και συνήθως παρέχουν πιο επαναλαμβανόμενη συμπεριφορά εκκίνησης από πολλές γυάλινες σωλήνες εκφόρτισης.

Αυτή η επαναληψιμότητα γίνεται ιδιαίτερα πολύτιμη σε συστήματα με στενές ανοχές τάσης ή αυστηρές απαιτήσεις παραγωγής.

Μετά την ενεργοποίηση, η συσκευή κροκοδείλου δεν πρέπει να παραμένει τροφοδοτούμενη από το ρεύμα ακολουθίας πηγής. Ως αποτέλεσμα, το περιβάλλον κύκλωμα πρέπει να παρέχει μια αξιόπιστη μέθοδο για την εκκαθάριση του ρεύματος.

Κοινές μέθοδοι εκκαθάρισης ρεύματος περιλαμβάνουν:

• Προστασία ασφάλειας

• Συσκευές PTC σε ορισμένες εφαρμογές

• Ενδογενής περιορισμός ρεύματος πηγής

Κάποιες εγκρίσεις συντονισμού βοηθούν στην αποφυγή διαρκούς αγωγιμότητας της συσκευής μετά από το συμβάν υπερφόρτισης.

Σημαντικοί έλεγχοι περιλαμβάνουν:

• Κρατήστε το ρεύμα ακολουθίας κάτω από το ρεύμα συγκράτησης της συσκευής μετά το τέλος του παλμού

• Προσθέστε προβλέψιμα στοιχεία εκκαθάρισης όταν οι γραμμές τροφοδοσίας χαμηλής αντίστασης μπορούν να παρέχουν υψηλό ρεύμα

• Επιβεβαιώστε τη λειτουργία σε ακραίες θερμοκρασίες, ώστε το ρεύμα συγκράτησης και η αντίσταση πηγής να ποικίλλουν με τη θερμοκρασία

Η επικύρωση αυτών των συμπεριφορών απευθείας σε συναρμολογημένο υλικό συνήθως αποφεύγει καταστάσεις όπου ο κροκοδείλος προστατεύει επιτυχώς μία φορά αλλά παραμένει κλειδωμένος μετά.

Δευτερεύουσες Συσκευές Περιορισμού Τάσης

Οι δευτερεύουσες προστατευτικές φάσεις τοποθετούνται συνήθως κοντά σε ευαίσθητο ηλεκτρονικό κύκλωμα για να περιορίσουν την υπολειπόμενη τάση υπερφόρτισης και να μειώσουν τις γρήγορες παροδικές ακμές προτού φτάσουν στις ακίδες IC.

Σε πολλά συστήματα, τα προβλήματα επαναφοράς επιμένουν όχι επειδή λείπουν τα προστατευτικά εξαρτήματα, αλλά επειδή η τοποθέτηση των δευτερευόντων κλιπ και η επιστροφή της επαγωγής δεν είναι βελτιστοποιημένες.

Τυπικά δευτερεύοντα στοιχεία προστασίας περιλαμβάνουν:

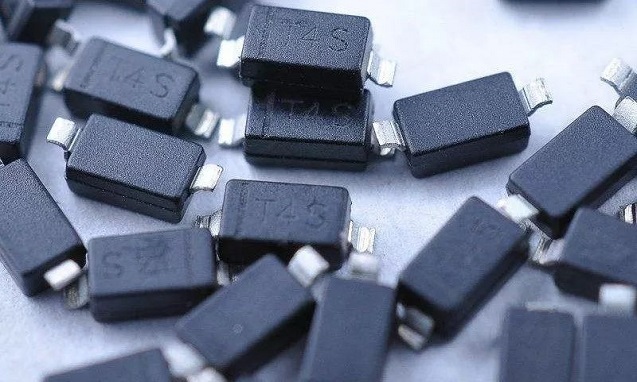

• Δίδυες TVS για γρήγορη αντίδραση και σφιχτό περιορισμό

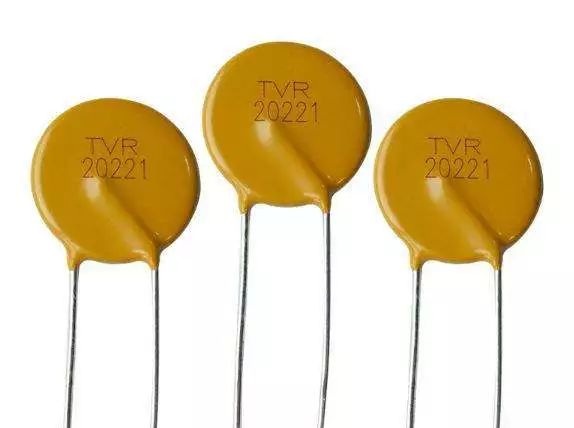

• MOVs για απορρόφηση υψηλής ενέργειας σε ορισμένες διασυνδέσεις ισχύος, με εξετάσεις γήρανσης και διαρροής

• Στοιχεία RC και LC για τη διαμόρφωση των κυματομορφών υπερφόρτισης και τη μείωση του di/dt στο κλιπ

Οι φάσεις προστασίας που βρίσκονται κοντά στον συνδετήρα και κοντά στο IC εξυπηρετούν διαφορετικούς σκοπούς.

• Πρωτογενής προστασία κοντά στον συνδετήρα βοηθά να κρατήσει το ρεύμα υπερφόρτισης έξω από τη δομή PCB

• Δευτερογενής προστασία κοντά στο φορτίο μειώνει την τάση στο όργανο της συσκευής

Η χρήση και των δύο προσεγγίσεων μαζί παρέχει συνήθως πιο συνεπή απόδοση σε διαφορετικές συνθήκες καλωδίωσης και δοκιμών περιβαλλόντων.

Συντονισμένες Φάσεις Προστασίας

Αξιόπιστη προστασία από κεραυνούς ακολουθεί συνήθως προσεγγίσεις σταδιακά:

• Πρωτογενής απορροφητής για τη μεταφορά ενέργειας προς το πλαίσιο ή τη γη

• Σκόπιμη αντίσταση μεταξύ φάσεων

• Δευτερεύων κλιπ τοποθετημένο κοντά στο προστατευμένο κύκλωμα

Το στοιχείο αντίστασης αναγκάζει μέρος της τάσης υπερφόρτισης να πέσει πριν φτάσει στο δευτερεύον κλιπ, μειώνοντας την πίεση του μέγιστου ρεύματος και βελτιώνοντας την κατανομή της ενέργειας μεταξύ των προστατευτικών σταδίων.

Κοινά στοιχεία αντίστασης περιλαμβάνουν:

• Σειριακή αντίσταση

• Σφαιρίνες φερρίτη

• Ελεγχόμενη επαγωγή

Σε πολλές περιπτώσεις, η προσθήκη μέτριας σκόπιμης αντίστασης βελτιώνει την προστασία πιο αποτελεσματικά από την απλή επιλογή ενός μεγαλύτερου εξαρτήματος κλιπ. Η αντίσταση διαμορφώνει την κυματομορφή ρεύματος υπερφόρτισης και μειώνει την πίεση του μέγιστου ρεύματος σε κατωτέρες συσκευές.

Ακόμη και μικρές αντιστάσεις ή στοιχεία φερρίτη μπορούν να βελτιώσουν σημαντικά τη συμπεριφορά προστασίας όταν λαμβάνονται υπόψη οι διαδρομές ρεύματος και τα επαγωγικά αποτελέσματα.

Τα σταδιακά συστήματα προστασίας μπορούν να αποτύχουν όταν η κατανομή της ενέργειας δεν συμβαδίζει με τις προσδοκίες.

Κοινά ζητήματα συντονισμού περιλαμβάνουν:

• Κυρίως συσκευές που ενεργοποιούνται αργότερα από αναμενόμενο

• Στοιχεία σειράς που εισέρχονται σε κορεσμό

• Η επιστρεφόμενη επαγωγή του δευτερεύοντος κλειδώματος κυριαρχεί στην αποτελεσματική τάση κλειδώματος

Η έγκαιρη ανίχνευση αυτών των προβλημάτων συνήθως μειώνει την προσπάθεια επανασχεδίασης και τη διάρκεια της αποσφαλμάτωσης αργά.

Σκέψεις για το Γείωμα και την Διάταξη

Η γεωμετρία σύνδεσης με τη γη επηρεάζει άμεσα την υπολειμματική τάση, διότι η δομή γείωσης αποτελεί μέρος της διαδρομής ρεύματος υπερφορτίου. Ακόμη και όταν το σχέδιο φαίνεται σωστό, η μηχανική διάταξη και η υλοποίηση του PCB επηρεάζουν έντονα την πραγματική απόδοση προστασίας.

Οι παρακάτω πρακτικές διάταξης συσχετίζονται επανειλημμένα με πιο ανθεκτική συμπεριφορά προστασίας:

• Κρατήστε τη διαδρομή του κύριου αποδέκτη προς το σασί ή τη γη σύντομη, φαρδιά και άμεση

• Αποφύγετε λεπτές γραμμές και μεγάλες αλυσίδες διαδρομών σε διαδρομές υπερφορτίου υψηλού ρεύματος

• Ελαχιστοποιήστε την περιοχή του βρόχου υπερφορτίου για να μειώσετε την αύξηση της επαγωγικής τάσης

• Χωρίστε τις βρώμικες διαδρομές επιστροφής υπερφορτίου από ευαίσθητες αναφορές σήματος όποτε είναι δυνατόν

• Τοποθετήστε τους δευτερεύοντες κλειδώματα έτσι ώστε οι διαδρομές επιστροφής τους να διατηρούν επίσης χαμηλή επαγωγή

Χωρίς σωστό έλεγχο διάταξης, η παρασιτική επαγωγή μπορεί να κυριαρχήσει στη συμπεριφορά κλειδώματος περισσότερο από τις προδιαγραφές των εξαρτημάτων.

Μια σχεδίαση προστασίας μπορεί να φαίνεται σωστή σε επίπεδο διαγράμματος αλλά να αποτύχει γιατί υπάρχουν μικρές αυξήσεις στο μήκος των ακροδεκτών ή την επαγωγή της διαδρομής επιστροφής. Η άμεση μέτρηση της απόδοσης προστασίας στους ακροδέκτες του IC καθιστά συχνά σαφή τη σημασία της πειθαρχημένης σύνδεσης και τοποθέτησης, καθώς αυτές οι λεπτομέρειες καθορίζουν έντονα αν το σύστημα επιβιώνει σε υπερφορτίσεις χωρίς διακοπή.

Στοιχεία Προστασίας Υπερτάσης

Η προστασία από υπερτάσεις σε πραγματικό υλικό λειτουργεί συνήθως ως ένα συντονισμένο σύστημα κλειδώματος δύο σταδίων, ιδίως όταν ο στόχος είναι να καταστείλουμε βραχυχρόνιες τάσεις χωρίς να εκθέσουμε τους ακροδέκτες του IC σε υπερβολικό στρες. Στη πράξη, ο στόχος είναι σπάνια να σταματήσει εντελώς μια υπερβολή. Ο πραγματικός στόχος είναι να καθοδηγήσουμε το ρεύμα υπερφορτίου μέσω μιας ελεγχόμενης διαδρομής, να κρατήσουμε τον προστατευόμενο κόμβο εντός των απόλυτων μέγιστων ορίων και να προωθήσουμε μια καθαρή, διαγνωστική συμπεριφορά αποτυχίας αντί για διαλείπουσες βλάβες που αργότερα εμφανίζονται ως δύσκολα θέματα εξυπηρέτησης.

Κατά τη διάρκεια δοκιμών παρακολούθησης, ο σχεδιασμός προστασίας μπορεί να φαίνεται απλός μέχρι να μετατραπεί η επαγωγή καλωδίων και η συμπεριφορά γείωσης σε ασταθείς μετρήσεις. Για το λόγο αυτό, οι έμπειρες ομάδες συνήθως προσεγγίζουν την προστασία ως ένα ολοκληρωμένο σύστημα που συνδυάζει την επεξεργασία μαζικής ενέργειας, γρήγορη τοπική κλειδώματος κοντά σε ευαίσθητες συσκευές, και επικύρωση χρησιμοποιώντας ρεαλιστικά καλώδια, συνδέσμους και διαδρομές επιστροφής.

MOV Varistors (Μεταλλικά Οξείδια Varistors)

Ένα MOV συμπ behaves ως ένας έντονα εξαρτώμενος από την τάση αντιστάτης. Υπό κανονική λειτουργική τάση, διατηρεί υψηλή αντίσταση. Καθώς η τάση αυξάνεται, η συσκευή μεταβαίνει σε μια περιοχή χαμηλότερης αντίστασης που κλειδώνει τον κόμβο.

Σε συνθήκες υπερφόρτωσης, ο χρόνος απόκρισης του MOV είναι αρκετά γρήγορος για να παρέχει αποτελεσματική προστασία, ενώ η ικανότητα χειρισμού ενέργειας παραμένει ένα από τα πιο ισχυρά πλεονεκτήματα του.

Οι MOV τοποθετούνται συχνά σε σιδηροτροχιές ισχύος, σε κόμβους συνδεδεμένους με το δίκτυο, και σε άλλα δίκτυα χαμηλότερης συχνότητας όπου η ενέργεια υπερφόρτωσης μπορεί να είναι μεγάλη και όπου επιπλέον χωρητικότητα στις εκατοντάδες ή χιλιάδες πιμορφάρες είναι αποδεκτή. Σε μεγάλες καλωδιακές συνδέσεις, οι MOV συχνά απορροφούν ένα μεγάλο μέρος της αρχικής ενέργειας υπερφόρτωσης πριν οι επόμενες στάδια προστασίας ενεργοποιηθούν.

Ένας πρακτικός τρόπος να δούμε ένα MOV είναι ως απορροφητής μαζικής ενέργειας παρά ως περιοριστής ακριβούς τάσης. Ο ρόλος του είναι συνήθως να μειώσει μια μεγάλη υπερφόρτιση σε ένα μικρότερο συμβάν που μπορεί να διαχειριστεί η δευτερεύουσα προστασία κοντά στο επίπεδο ανοχής του πυριτίου.

Ένας κοινός περιορισμός των MOV είναι η χωρητικότητα, η οποία συχνά κυμαίνεται από εκατοντάδες έως χιλιάδες πιμορφάρες. Σε γραμμές υψηλής ταχύτητας ή υψηλής αντίστασης, αυτή η χωρητικότητα μπορεί να φορτώσει τη διαδρομή σήματος, να επιβραδύνει τα ρυθμούς αιχμής και να αυξήσει την AC διαρροή.

Σε έτοιμο υλικό, αυτές οι επιδράσεις συχνά εμφανίζονται ως:

• Μειωμένο περιθώριο διαγράμματος ματιών

• Αυξημένη ευαισθησία στο τρέμουλο

• Μικρή απώλεια πλάτους

• Απρόβλεπτη φόρτιση στις αναλογικές εισόδους

Λόγω αυτών των επιδράσεων, οι MOV συνήθως αποφεύγονται σε διεπαφές υψηλής ταχύτητας εκτός και αν η ανάλυση ακεραιότητας σήματος και η πρακτική επικύρωση επιβεβαιώνουν ότι η προστιθέμενη χωρητικότητα παραμένει αποδεκτή.

Οι MOV φθάνουν σταδιακά καθώς εκτίθενται σε επαναλαμβανόμενη πίεση υπερφόρτωσης. Η τρέχουσα διαρροή συχνά αυξάνεται με την πάροδο του χρόνου, ενώ η συμπεριφορά κλειδώματος μετατοπίζεται αργά.

Στην επιτόπια λειτουργία, αυτή η φθορά μπορεί να εμφανιστεί ως:

• Αυξανόμενη ρεύματος αναμονής

• Διαλείπουσα θέρμανση

• Σφάλματα που συσχετίζονται με καταιγίδες ή επαναλαμβανόμενα γεγονότα επαγωγικής διακοπής

Οι αξιόπιστοι σχεδιασμοί συνήθως προγραμματίζουν τη σταδιακή γήρανση των MOV και καθιστούν την συμπεριφορά στο τέλος της ζωής προβλέψιμη και διαγνωστική.

Κοινές προσεγγίσεις μείωσης γήρανσης περιλαμβάνουν:

• Αποτίμηση τάσης και ενέργειας με ρεαλιστική περιθωριοποίηση ασφαλείας

• Θερμική απόσταση και χώρος ψύξης για τη μείωση των θερμών σημείων και της διαδρομής άνθρακα

• Καθορισμένη συμπεριφορά αποτυχίας χρησιμοποιώντας ανώτερη τήξη ή θερμική προστασία ώστε οι αποτυχημένοι MOV να μην παραμένουν σε συνθήκες διαρκούς βραχυκυκλώματος

Η επεξεργασία του MOV ως καταναλώσιμου στοιχείου πίεσης συχνά οδηγεί σε πιο προβλέψιμη συμπεριφορά του συστήματος μακροπρόθεσμα.

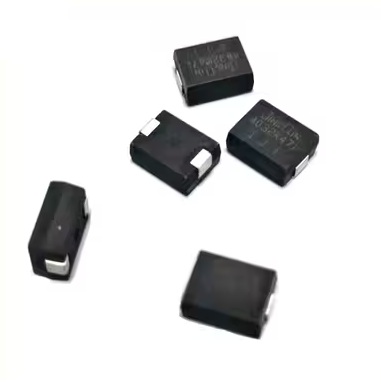

Chip Varistors

Οι chip varistors χρησιμοποιούν τεχνολογία MOV σε συμπαγή πακέτα και εφαρμόζονται συνήθως όταν ο χώρος PCB είναι περιορισμένος και το αναμενόμενο επίπεδο απειλής αφορά κυρίως ESD ή μικρά περιστατικά μετάβασης.

Τυπικές εφαρμογές περιλαμβάνουν:

• Μικρές είσοδους ισχύος υποσυστήματος

• Γραμμές ελέγχου

• Γενικού σκοπού I/O εκτεθειμένα σε χειρισμό συνδέσεων ή θόρυβο χαμηλής ενέργειας

Αυτές οι συσκευές λειτουργούν καλά κατά των γεγονότων ESD ανθρώπινου σώματος, των εκφορτίσεων σύντομων καλωδίων και των μικρότερων επαγωγικών διαταραχών σε κλειστά συστήματα. Η τοπική σύσφιξη απευθείας στη σύνδεση βελτιώνει επίσης την προστασία από κοντινές μεταβατικές δραστηριότητες.

Ο κύριος περιορισμός των chip varistors είναι η ικανότητα διαχείρισης ενέργειας. Σε σύγκριση με μεγαλύτερους δίσκους MOV, οι chip varistors απορροφούν πολύ λιγότερη ενέργεια πίεσης και η υποβάθμιση μπορεί να συμβεί γρήγορα σε πιο σφοδρά περιβάλλοντα.

Η χρήση μόνο ενός chip varistor σε εξωτερικά εκτεθειμένες διεπαφές μπορεί να οδηγήσει σε πρόωρη γήρανση ή ξαφνική αποτυχία, ειδικά σε εγκαταστάσεις που περιλαμβάνουν:

• Μακριά εξωτερικά καλώδια

• Έκθεση σε εξωτερικούς χώρους

• Συχνές επαγωγικές εναλλαγές

Σε πολλές περιπτώσεις στο πεδίο, τα συστήματα περνούν τις δοκιμές ESD εργαστηρίου αλλά σταδιακά αναπτύσσουν αυξημένο ρεύμα διαρροής μετά από επαναλαμβανόμενη έκθεση σε τύπους πίεσης.

Οι chip varistors, επομένως, αποδίδουν καλύτερα ως μέρος μιας στρατηγικής προστασίας με πολλά επίπεδα παρά ως η μοναδική προστατευτική στα障.

Δίοδοι TVS (Προστατευτές Διακυμάνσεων Τάσης)

Οι δίοδοι TVS ανταγωνίζονται εξαιρετικά γρήγορα, συχνά αποτελεσματικά εντός υπο-νανοδευτερολέπτων κατά τη διάρκεια γεγονότων ESD. Σε σύγκριση με τους MOV, παρέχουν συνήθως χαμηλότερη τάση συγκράτησης υπό παρόμοιες συνθήκες.

Οι συσκευές TVS χρησιμεύουν συνήθως ως το δεύτερο στάδιο προστασίας μετά από ένα πρώτο στάδιο στοιχείο όπως ένα GDT ή MOV έχει ήδη απορροφήσει ή εκτρέψει τις περισσότερες από τις ενέργειες πίεσης.

Όταν επιλεγούν σωστά, μια δίοδος TVS μπορεί να διατηρήσει την τάση κοντά σε ένα ελεγχόμενο όριο που ταιριάζει στενά με την αντοχή των ευαίσθητων ακίδων IC.

Η επιλογή TVS γίνεται πιο αξιόπιστη όταν βασίζεται σε πραγματικά ηλεκτρικά λειτουργικά όρια και συμπεριφορά διάταξης παρά μόνο σε προδιαγραφές τάσης διάσπασης.

Η λειτουργική τάση απομόνωσης θα πρέπει να διατηρεί την TVS ανενεργή κατά τη διάρκεια κανονικών λειτουργικών συνθηκών, συμπεριλαμβανομένων των παραλλαγών αντοχής, της συμπεριφοράς εκκίνησης, του θορύβου, και των γεγονότων ζεστής σύνδεσης.

Η αγνόηση των κανονικών συνθηκών υπερβολής μπορεί να οδηγήσει σε περιττή θέρμανση της TVS, αυξημένο ρεύμα διαρροής και μακροπρόθεσμες αποκλίσεις αξιοπιστίας.

Η δυναμική αντίσταση επηρεάζει σημαντικά την τάση συγκράτησης κατά τη διάρκεια συνθηκών υψηλού ρεύματος πίεσης. Δύο συσκευές TVS με παρόμοια τάση διάσπασης μπορεί να συμπεριφέρονται πολύ διαφορετικά υπό ένα κύμα πίεσης 8/20 µs.

Η επαγωγή καλωδίου και η αναπήδηση γείωσης επηρεάζουν επιπλέον τη συμπεριφορά συγκράτησης που παρατηρείται, ειδικά κατά τη διάρκεια δοκιμών υψηλού ρεύματος.

Στην πρακτική επικύρωση, αυτή η παράμετρος συχνά καθορίζει αν η υπολειπόμενη τάση παραμένει ασφαλώς κάτω από τις απόλυτες μέγιστες προδιαγραφές.

Οι χαρακτηρισμοί κυμάτων θα πρέπει να ταιριάζουν με το πραγματικό περιβάλλον απειλής.

Σημαντικές παρατηρήσεις περιλαμβάνουν:

• Υψηλές προδιαγραφές ESD δεν εγγυώνται αυτόματα την επιβίωση σε πίεση

• Μια TVS που έχει αξιολογηθεί σε 8/20 µs μπορεί να ανταποκριθεί διαφορετικά κάτω από πίεση 10/1000 µs

Η αντιστοίχηση των προδιαγραφών κύματος στο πραγματικό περιβάλλον εγκατάστασης μειώνει τον κίνδυνο ψευδούς εμπιστοσύνης που βασίζεται μόνο σε τιμές δεδομένων.

Αν και είναι διαθέσιμες συσκευές TVS χαμηλής χωρητικότητας, η χωρητικότητα επηρεάζει ακόμη τις διασυνδέσεις υψηλής ταχύτητας και υψηλής αντίστασης.

Για γραμμές επικοινωνίας υψηλής ταχύτητας, οι συσκευές TVS χαμηλής χωρητικότητας επιλέγονται και αξιολογούνται συνήθως χρησιμοποιώντας:

• Μετρήσεις διαγράμματος ματιών

• Ανάλυση συχνοτικής απόκρισης

Οι παρασιτικές συνδέσεις, τα στέλεχος και η γεωμετρία δρομολόγησης μπορεί να επηρεάσουν σημαντικά την τελική συμπεριφορά του σήματος ακόμη και όταν το σχηματικό φαίνεται σωστό.

Συντονισμένη Δομή Δύο Σταδίων

Μια δομή προστασίας δύο σταδίων λειτουργεί αποτελεσματικά διότι κάθε συσκευή λειτουργεί εντός της περιοχής όπου αποδίδει καλύτερα. Το πρώτο στάδιο απορροφά ή εκτρέπει την κύρια ενέργεια, ενώ το δεύτερο στάδιο σφίγγει σφιχτά την υπόλοιπη υπερβολική τάση κοντά στο όριο αντοχής του πυριτίου.

Σε πολλά ασταθή συστήματα, το κύριο ζήτημα δεν είναι το προστατευτικό στοιχείο αυτό καθαυτό αλλά η διασύνδεση μεταξύ των σταδίων. Η επαγωγή διαδρομής μεταξύ της σύνδεσης και της σύσφιγξης μπορεί να αυξήσει σημαντικά την τάση που παρατηρείται από το IC γιατί ο επαγωγικός όρος (L·di/dt) προστίθεται απευθείας στην μεταβατική τάση.

Μια δομή διάταξης που συνήθως βελτιώνει τη συμπεριφορά κύματος περιλαμβάνει:

• Τοποθέτηση της γρήγορης σύσφιξης φυσικά κοντά στην προστατευμένη ακίδα IC

• Χρήση ενός σύντομου, χαμηλής επαγωγής επιστροφής

• Εγκαθιστώντας τη συσκευή προστασίας υψηλής ενέργειας κοντά στο εξωτερικό σημείο εισόδου

Η φυσική αυτή διάταξη παράγει γενικά χαμηλότερη υπολειμματική τάση και πιο προβλέψιμη συμπεριφορά αύξησης.

Η αξιόπιστη προστασία υπέρτασης συνήθως εξαρτάται περισσότερο από τον έλεγχο της ροής ρεύματος αύξησης και το σχηματισμό διαδρομών ρεύματος παρά από την επιλογή του ισχυρότερου μεμονωμένου συστατικού.

Οι MOV και οι chip varistors παρέχουν αποτελεσματική μαζική καταστολή αλλά εισάγουν ανταλλαγές που σχετίζονται με την χωρητικότητα και τη μακροπρόθεσμη γήρανση. Οι διόδοι TVS παρέχουν γρήγορη, χαμηλής τάσης σύσφιξη, αλλά η πραγματική τους απόδοση εξαρτάται σε μεγάλο βαθμό από την κατάλληλη αποτίμηση και πρακτικές σχεδίασης χαμηλής επαγωγικότητας.

Η αντιμετώπιση της προστασίας ως ένα πλήρες σύστημα που περιλαμβάνει μοντελοποίηση απειλών, σταδιακή διαχείριση ενέργειας, παρασιτικά διασύνδεσης, στρατηγική γείωσης και ρεαλιστική δοκιμή επαλήθευσης οδηγεί γενικά σε σχέδια που συμπεριφέρονται προβλέψιμα κατά τη διάρκεια της δοκιμής πιστοποίησης και της μακροχρόνιας λειτουργίας στο πεδίο.

Συσκευές Προστασίας Υπέρρευσης

Η προστασία υπέρρευσης μειώνει τον κίνδυνο ζημίας που σχετίζεται με τη θερμότητα σε διαδρομές PCB, ακροδέκτες συνδετήρων, συρμάτινα σύρματα και διαδρομές ρεύματος μπαταρίας διακόπτοντας τη ροή ρεύματος ή αναγκάζοντας τη λειτουργία σε μια πιο ασφαλή περιοχή πριν οι θερμοκρασίες φτάσουν σε καταστροφικά επίπεδα. Στην πρακτική μηχανικής, ο στόχος συνήθως επεκτείνεται πέρα από την απλή διακοπή ενός βραχυκυκλώματος. Ο μεγαλύτερος στόχος είναι η διαχείριση της ενέργειας βλάβης καθώς αυτή συσσωρεύεται με την πάροδο του χρόνου.

Πολλές δαπανηρές αποτυχίες στο πεδίο δεν προκαλούνται από δραματικά νεκρά βραχυκυκλώματα, αλλά από επαναλαμβανόμενους οριακούς υπερφορτίσεις που αργά αποχρωματίζουν τους συνδετήρες, μαλακώνουν τα πλαστικά ή κουράζουν τις κολλήσεις. Μια πιο ανθεκτική στρατηγική προστασίας αντιμετωπίζει την υπέρταση κυρίως ως ένα θερμικό πρόβλημα που προκαλείται ηλεκτρικά, ενώ επίσης υποθέτει χειρότερες λειτουργικές συνθήκες όπως ζεστά κουτιά, περιορισμένο αέρα και σφιχτά στοιβαγμένα εξαρτήματα.

Οι συνθήκες υπέρρευσης εμφανίζονται συνήθως σε πολλές αναγνωρίσιμες μορφές, και κάθε μορφή τονίζει τα συστατικά προστασίας διαφορετικά. Η κατανόηση αυτών των προτύπων βοηθά στην εξήγηση γιατί η προστασία που φαίνεται αποδεκτή στο χαρτί μπορεί να οδηγήσει σε μακροχρόνια γήρανση του υλικού. Ένα σκληρό βραχυκύκλωμα μπορεί να δημιουργήσει συνεχή θέρμανση I²R σε χαλκό, vias και επαφές συνδετήρων. Σε πολλές περιπτώσεις, το πιο αδύναμο στοιχείο γίνεται το πρώτο σημείο αποτυχίας. Μικροί συνδετήρες και επαφές ακροδεκτών φτάνουν συχνά σε ζημιογόνες θερμοκρασίες πριν οι μεγαλύτερες δομές χαλκού PCB εμφανίσουν προφανή καταστροφή. Οι πίνακες μπορεί, επομένως, να φαίνονται ηλεκτρικά λειτουργικοί ενώ οι μικρότερες επαφές, όπως οι ακροδέκτες USB ή οι συνδετήρες πίνακα σε πίνακα, οξειδώνονται σταδιακά, μαλακώνουν ή μετατοπίζονται σε διακοπτόμενη λειτουργία.

Οι κινητήρες, οι θερμαντήρες και οι κανονιστές που φορτίζονται πολύ μπορούν να τραβήξουν ελαφρώς υπερβολικό ρεύμα για παρατεταμένες περιόδους, ειδικά κατά τη διάρκεια οριακών λειτουργικών συνθηκών. Αυτές οι υπερφορτίσεις σπάνια παράγουν δραματικές αποτυχίες. Αντίθετα, μειώνουν αργά την αξιοπιστία και αφήνουν πίσω δύσκολα ερμηνεύσιμα αποδεικτικά στοιχεία. Ο συντονισμός της προστασίας γύρω από την επιτρεπόμενη αύξηση θερμοκρασίας αντί για την κορυφή ρεύματος μόνο συνήθως καθορίζει αν ένα σχέδιο παραμένει σταθερό κατά τη διάρκεια μεγάλων περιόδων λειτουργίας.

Χωρητικά φορτία, συμβάντα ζεστού plug-in καλωδίων και μεταβάσεις φόρτισης μπαταριών μπορούν να δημιουργήσουν βραχύβιες ρεύματα που είναι κανονική συμπεριφορά λειτουργίας αντί για σφάλματα. Αν η προστασία αντιδράσει πολύ επιθετικά, το αποτέλεσμα γίνονται ενοχλητικά trips, απροσδόκητες επαναφορές και αποφυγές επιστροφών προϊόντων. Τα καλοφτιαγμένα σχέδια διακρίνουν το κανονικό ρεύμα αύξησης από την αληθινή ενέργεια βλάβης με το να σφραγίζουν το ρεύμα εκκίνησης και να συντονίζουν το χρονισμό αντίδρασης μέσω πολλών σταδίων προστασίας.

Μια κοινώς χρησιμοποιούμενη αναδιωτική συσκευή προστασίας είναι το PPTC (πολυμερές θετικό συντελεστή θερμοκρασίας) συστατικό. Εσωτερικά, η συσκευή περιέχει έναν πολυμερή μηχανισμό επιφορτισμένο με αγώγιμα σωματίδια. Κατά τη διάρκεια κανονικής λειτουργίας, η αντίσταση παραμένει χαμηλή. Όταν το ρεύμα δημιουργεί επαρκή θέρμανση I²R, ο πολυμερής διαστέλλεται, οι αγώγιμες διαδρομές χωρίζονται, η αντίσταση αυξάνεται απότομα και το ρεύμα μειώνεται προς μια χαμηλότερη περιοχή συγκράτησης. Αφού η βλάβη καθαρίσει και η συσκευή κρυώσει, η αντίσταση επιστρέφει κοντά στην αρχική της τιμή. Αυτή η αυτόματη συμπεριφορά ανάκτης καθιστά τα PPTC ελκυστικά σε πολλά καταναλωτικά προϊόντα, διότι η αντικατάσταση μετά από προσωρινές συνθήκες υπερφόρτωσης συνήθως δεν είναι απαραίτητη.

Ένα PPTC δεν θα πρέπει να θεωρείται ως ακριβής περιοριστής ρεύματος. Συμπεριφέρεται περισσότερο σαν μια θερμοευαίσθητη αντίσταση με εξαιρετικά μη γραμμικά χαρακτηριστικά. Η συμπεριφορά trip μπορεί να διαφέρει αισθητά μεταξύ σε αλλιώς ταυτόσημων πινάκων λόγω διαφορών όπως η περιοχή χαλκού κάτω από τη συσκευή, κοντινές θερμικές πηγές, και οι συνθήκες αεροδρόμου και θερμότητας στο περίβλημα. Η αντιμετώπιση του PPTC τόσο ως θερμικό όσο και ως ηλεκτρικό συστατικό συνήθως αποτρέπει την ακανόνιστη συμπεριφορά trip κατά τη διάρκεια της πραγματικής λειτουργίας.

Οι προδιαγραφές του φύλλου δεδομένων PPTC αποκτούν νόημα μόνο όταν ερμηνεύονται συνολικά. Η εστίαση σε μία μόνο βαθμολογία συχνά παράγει σχέδια που συμπεριφέρονται καλά σε θερμοκρασία δωματίου αλλά γίνονται ασταθή μέσα σε κλειστά προϊόντα. Το I_HOLD εκπροσωπεί το ρεύμα που μπορεί να μεταφέρει συνεχώς η συσκευή χωρίς να ενεργοποιηθεί σε μια συγκεκριμένη θερμοκρασία περιβάλλοντος, συνήθως 25°C. Το I_TRIP εκπροσωπεί το ρεύμα που απαιτείται για να αναγκάσει τη συσκευή να εισέλθει στην κατάσταση ενεργοποίησης υπό τις ίδιες συνθήκες. Και οι δύο τιμές μειώνονται σημαντικά καθώς η θερμοκρασία περιβάλλοντος αυξάνεται. Μια συσκευή που συμπεριφέρεται κανονικά σε έναν ανοιχτό πάγκο μπορεί, επομένως, να γίνει υπερβολικά ευαίσθητη μέσα σε μια ζεστή σφραγισμένη θήκη.

Ο χρόνος ενεργοποίησης εξαρτάται από το μέγεθος της βλάβης, τη θερμοκρασία περιβάλλοντος και την ψύξη του PCB. Μετρίως υπερβολικά φορτία μπορεί να απαιτούν δευτερόλεπτα ή ακόμα και λεπτά πριν συμβεί η ενεργοποίηση. Ενώ αυτό μπορεί να προστατεύει επαρκώς μεγάλες διαδρομές PCB, μπορεί επίσης να επιτρέπει επιβλαβή θέρμανση σε συνδέσεις, επαφές καλωδίων ή κυψέλες μπαταριών πριν συμβεί η μείωση του ρεύματος. Σε πολλές πρακτικές βλάβες, η προστασία τελικά ενεργοποιείται, αλλά μόνο μετά την ήδη συσσώρευση τοπικής θερμικής ζημίας.

Μια ενεργοποιημένη PPTC δεν συμπεριφέρεται όπως ένας πλήρως ανοικτός διακόπτης. Το υπολειπόμενο ρεύμα συνήθως συνεχίζει να ρέει μέσα από τη συσκευή. Αυτό το υπολειπόμενο ρεύμα μπορεί να κρατήσει τα κυκλώματα σε συνθήκες μαύρης έξωσης, να διατηρήσει ανεπιθύμητη θέρμανση και να δημιουργήσει ασταθή συμπεριφορά συστήματος. Οι εφαρμογές που απαιτούν πλήρη ηλεκτρική απομόνωση γενικά χρειάζονται διαφορετικές μεθόδους προστασίας, όπως για μια φορά ασφάλειας, eFuses, ελεγκτές hot-swap ή διακόπτες φορτίου με συμπεριφορά σκληρού κόβινου.

Οι θερμικές συνθήκες σε επίπεδο πλακέτας συχνά κυριαρχούν στη συμπεριφορά PPTC περισσότερο από το διάγραμμα σκαριφήματος. Μεγάλες επιφάνειες χαλκού, παχύ στρώματα και θερμικές διόδους απομακρύνουν τη θερμότητα από την PPTC και επιβραδύνουν την είσοδο στην κατάσταση ενεργοποίησης. Αν και αυτό μπορεί να φαίνεται ότι παρέχει επιπλέον περιθώριο ρεύματος, μπορεί επίσης να επιτρέπει τη ζημιογόνο ροή ρεύματος να διαρκεί περισσότερο από όσο προορίζεται. Τα σχέδια που απαιτούν ταχύτερη αντίδραση συχνά μειώνουν τον χαλκό που είναι άμεσα συνδεδεμένος με τα ταμπόν PPTC ή εφαρμόζουν ελεγχόμενες δομές θερμικής ανακούφισης.

Η τοποθέτηση των PPTC κοντά σε επαγωγείς, φορτιστές, γραμμικούς ρυθμιστές ή άλλα θερμά στοιχεία αυξάνει τη τοπική θερμοκρασία περιβάλλοντος και μειώνει αποτελεσματικά το I_HOLD. Σε συμπαγή συστήματα, η μετακίνηση του PPTC ακόμη και σε μικρή απόσταση από τις πηγές θερμότητας μπορεί να εξαλείψει δύσκολα διαλείποντα προβλήματα επαναφοράς.

Οι PPTC αποδίδουν καλύτερα όταν δεν αναμένονται να λύσουν κάθε απαίτηση προστασίας μόνοι τους. Η χρήση τους ως ένα επίπεδο μέσα σε μια ευρύτερη δομή προστασίας γενικά παράγει πιο σταθερή συμπεριφορά στο πεδίο. Οι PPTC είναι συνήθως αποτελεσματικές για θύρες USB, εξόδους αξεσουάρ και γενικές διεπαφές καταναλωτών. Αυτές οι εφαρμογές επωφελούνται από την αυτόματη αποκατάσταση μετά από προσωρινές βλάβες. Ωστόσο, η εξάρτηση μόνο από μια PPTC για εισόδους μπαταρίας, υψηλής ενέργειας μπαταρίες και διαδρομές ασφαλείας που διέπονται από συμμόρφωση μπορεί να αφήσει σημαντικά κενά προστασίας. Οι καθυστερήσεις ενεργοποίησης και το υπολειπόμενο ρεύμα μπορούν να επιτρέψουν την ουσιαστική ενέργεια βλάβης κατά τη διάρκεια αυτών των γεγονότων.

Μια κοινή στρατηγική προστασίας συνδυάζει eFuses ή ελεγκτές hot-swap για γρήγορη αποκοπή και ελεγχόμενη επείγουσα κατάσταση, μαζί με PPTC ως δευτερεύουσα επαναχρησιμοποιούμενη προστασία κατά επαναλαμβανόμενης κακοποίησης ή βλαβών καλωδίων. Αυτή η δομική διάταξη συνήθως μειώνει τις ενοχλητικές ενεργοποιήσεις ενώ διατηρεί καθαρή συμπεριφορά αποκοπής κατά τη διάρκεια σοβαρών βλαβών.

Η επιλογή PPTC συνήθως γίνεται πιο αξιόπιστη όταν βασίζεται στις χειρότερες περιβαλλοντικές συνθήκες λειτουργίας και στα εξαρτήματα που είναι πιο ευάλωτα σε τοπική θέρμανση. Το I_HOLD θα πρέπει να παραμένει πάνω από το μέγιστο συνεχές ρεύμα λειτουργίας στη υψηλότερη αναμενόμενη θερμοκρασία περιβάλλοντος, όχι μόνο σε θερμοκρασία δωματίου. Πολλές ομάδες το επιβεβαιώνουν αυτό λειτουργώντας πλήρως συναρμολογημένα προϊόντα σε αυξημένες θερμοκρασίες έως ότου επιτευχθούν συνθήκες θερμικής σταθερής κατάστασης. Ο στόχος είναι να αποφευχθεί η λειτουργία κοντά σε ασταθείς σχεδόν-ενεργοποιημένες συνθήκες που μπορούν να παράγουν διαλείποντα resets.

Η προστασία πρέπει να δίνει προτεραιότητα στο πιο ευάλωτο εξάρτημα, το οποίο είναι συχνά οι επαφές συνδέσμων, τα καλώδια, οι μικροί αντιστάτες αισθητήρες ή οι μικροί αγωγοί. Το σωστό προφίλ ενεργοποίησης προέρχεται από τη σύγκριση της συμπεριφοράς χρόνου προς ενεργοποίηση με τα θερμικά όρια, όχι απλώς συγκρίνοντας τις ηλεκτρικές βαθμολογίες ρεύματος. Οι δοκιμές με ιδανικές σκληρές βραχυκυκλώσεις σπάνια αντιπροσωπεύουν τις βλάβες του πραγματικού κόσμου. Πιο ρεαλιστικά σενάρια βλάβης περιλαμβάνουν μερικούς βραχυκυκλωτές, κατεστραμμένα καλώδια, προσμείωση υγρασίας και διαλείποντα σφάλματα επαφής. Οι δοκιμές σε αυτές τις συνθήκες βοηθούν να προσδιοριστεί αν η PPTC παρέχει σημαντική προστασία ή απλώς εισάγει μεταβλητότητα που περιπλέκει την επισκευή.

Όταν οι εφαρμογές απαιτούν γρήγορη, επαναλαμβανόμενη αντίδραση, ακριβή περιορισμό ρεύματος ή πλήρη ηλεκτρική αποσύνδεση, οι PPTC συνήθως λειτουργούν καλύτερα ως δευτερεύουσα προστασία αντί για τον πρωτεύοντα στοιχείο προστασίας. Οι ασφάλειες μιας χρήσης παρέχουν προβλέψιμα χαρακτηριστικά ανοίγματος και πλήρη απομόνωση μετά από βλάβη. Αυτή η συμπεριφορά τις καθιστά κατάλληλες για κυκλώματα υψηλότερης ενέργειας και αποφεύγει μερικώς τροφοδοτούμενες καταστάσεις βλάβης που περιπλέκουν την επισκευή.

Οι eFuses και οι ελεγκτές hot-swap υποστηρίζουν ελεγχόμενο ρεύμα εκκίνησης, προγραμματιζόμενο περιορισμό ρεύματος, γρήγορη απόκριση σε βλάβες και τηλεμετρία και παρακολούθηση λειτουργιών σε πολλές περιπτώσεις. Για τα συστήματα τροφοδοσίας USB-C, τις σχεδιάσεις μπαταριών υψηλής ισχύος και τους ευαίσθητους ραβδωτούς αγωγούς, αυτές οι συσκευές συνήθως μειώνουν τόσο τον ηλεκτρικό κίνδυνο όσο και τα δύσκολα προβλήματα μακροπρόθεσμης υποστήριξης.

Οι διακόπτες φόρτωσης παρέχουν καθαρή αποσύνδεση ραβδώσεων κατά τη διάρκεια ελεγχόμενων συνθηκών βλάβης και μπορούν να προσφέρουν προβλέψιμη συμπεριφορά αποκατάστασης όταν συνδυάζονται με λογική ανίχνευσης βλαβών.

Η επαναρυθμιζόμενη προστασία λειτουργεί πιο αποτελεσματικά όταν ενσωματώνεται σε μια συντονισμένη στρατηγική διαδρομής τροφοδοσίας αντί να θεωρείται ως άμεση αντικατάσταση για τις συμβατικές ασφάλειες. Οι PPTCs μπορούν να μειώσουν τις απαιτήσεις υπηρεσίας και να αντέχουν επαναλαμβανόμενη κακομεταχείριση χαμηλού επιπέδου, αλλά η συμπεριφορά τους γίνεται πιο προβλέψιμη όταν οι σχεδιάσεις χρησιμοποιούν ρεαλιστικές θερμικές υποθέσεις και λαμβάνουν υπόψη την μεταβλητότητα τερματισμού και το υπολειπόμενο ρεύμα. Οι αξιόπιστοι μακροχρόνιοι προϊόντες χρησιμοποιούν συνήθως στρατηγικές προστασίας με στρώματα που σχηματίζουν το ρεύμα εκκίνησης, μειώνουν γρήγορα την ενέργεια της βλάβης όταν είναι απαραίτητο και χρησιμοποιούν PPTCs όπου η αυτόματη αποκατάσταση παρέχει το μεγαλύτερο όφελος για κοινές συνθήκες βλάβης χαμηλής έως μέτριας έντασης.

Μηχανισμοί Ηλεκτροστατικής Προστασίας

Το ESD stress σε υψηλής ταχύτητας θύρες τείνει να φτάνει με εξαιρετικά κοφτερά άκρα (συχνά υπο-νανοδευτερόλεπτα χρόνου ανόδου) και πολύ μεγάλες κορυφαίες ροές που καταρρέουν εντός μερικών δεκάδων νανοδευτερόλεπτων. Η σύντομη διάρκεια μπορεί να φαίνεται παραπλανητικά "διαχειρίσιμη" σε χαρτί, ωστόσο η ηλεκτρική βία εμφανίζεται αμέσως σε παρασιτικά χαρακτηριστικά διάταξης, επαγωγή πακέτου και unintended paths επιστροφής. Το δίκτυο προστασίας αναμένεται να διεξάγει γρήγορα κατά τη διάρκεια της χτυπήματος ενώ παραμένει σχεδόν αόρατο στο κανάλι κατά τη διάρκεια της κανονικής κυκλοφορίας, που αποτελεί μια άβολη ισορροπία όταν τα χρονικά περιθώρια είναι ήδη στενά.

Στην πράξη, οι πίνακες συχνά αποτυγχάνουν όχι επειδή η προστασία παραλήφθηκε, αλλά επειδή τα πρώτα λίγα νανοδευτερόλεπτα καθοδηγούν το ρεύμα μέσω ενός μονοπατιού που ο σχεδιαστής ποτέ δεν ήθελε. Αυτό το σενάριο είναι ιδιαίτερα ενοχλητικό γιατί το σχήμα μπορεί να φαίνεται σωστό ενώ ο φυσικός βρόχος ρεύματος λέει μια διαφορετική ιστορία. Από σχεδιαστική άποψη, η εργασία συνήθως καταλήγει σε τρία συνδεδεμένα ερωτήματα: πού θα ρεύσει το ρεύμα υπερφόρτωσης, πόσο γρήγορα γίνεται κυρίαρχο το προτιμώμενο μονοπάτι και πόσος ποιοτικός σήμα χάνεται ενώ πραγματοποιείται αυτό.

Σχεδιαστικοί στόχοι που συνήθως παρακολουθούνται για ESD σε γρήγορους συνδέσμους:

Έλεγχος ρεύματος, χρονισμός ενεργοποίησης της διαδρομής shunt, υπολειπόμενη τάση στα ακροφύσια του IC, προστιθέμενη χωρητικότητα/επικοινωνιακή που παρατηρείται από το κανάλι και μεταβολή της ακεραιότητας του σήματος μετά το γεγονός (μάτι/κουνήματα/απώλεια επιστροφής).

Δίοδοι ESD και Συστοιχίες TVS

Στη υψηλής ταχύτητας I/O, οι συνηθισμένες επιλογές είναι δίοδοι κατεύθυνσης χαμηλής χωρητικότητας και πολυγραμμές TVS συστοιχίες. Αυτές κλείνουν τη γραμμή προς τις ραβδώσεις και/ή το έδαφος, έτσι ώστε το ρεύμα υπερφόρτωσης να βλέπει μια σκόπιμη διαδρομή χαμηλής αντίστασης αντί να περιπλανιέται μέσα στις εσωτερικές δομές του IC. Όταν η επιλογή γίνεται προσεκτικά, το clamp γίνεται η "προφανής" διαδρομή για το ρεύμα παλμού, το οποίο μειώνει τις πιθανότητες ενός σύντομου αλλά επιβλαβούς υπερτονισμού στο pad.

Η χωρητικότητα είναι η παράμετρος που έχει την τάση να εμφανίζεται πρώτη σε πραγματικούς συνδέσμους: ακόμη και μικρές αυξήσεις μπορούν να περιορίσουν το άνοιγμα του ματιού, να επιδεινώσουν την απώλεια επιστροφής και να ψαλιδίσουν το χρονικό περιθώριο σε γρήγορους σειριακούς αγωγούς. Η δυναμική αντίσταση αξίζει επίσης ισότιμη προσοχή γιατί διαμορφώνει την υπολειπόμενη τάση κατά τη διάρκεια της υπερφόρτωσης, που είναι αυτό που η προστατευμένη συσκευή βιώνει στην πραγματικότητα. Η αναγνώριση και των δύο χωρητικοτήτων και δυναμικής αντίστασης ως κύριων προδιαγραφών συνήθως οδηγεί σε λιγότερες εκπλήξεις από το να βασιστείς σε στατικές αριθμούς διάσπασης.

Προδιαγραφές που επηρεάζουν ισχυρά την προστασία του IC κατά τη διάρκεια ενός γεγονότος υπερφόρτωσης:

• Χωρητικότητα υπό πραγματική λειτουργική προκατάθεση

• Δυναμική αντίσταση

• Τάση κλειδώματος σε διαφορετικά επίπεδα ρεύματος

• Διαρροή σε όλο το εύρος λειτουργικής τάσης

• Επαγωγή πακέτου και ακροδέκτη

Ένα πίνακας διάσπασης DC ή διαρροής μπορεί να φαίνεται ανακουφιστικός, ωστόσο ένα γεγονός ESD συμπεριφέρεται περισσότερο ως πρόβλημα ρεύματος κρούσης παρά ως πρόβλημα σταθερής τάσης. Οι δοκιμές IEC 61000‑4‑2 (επαφή και εκφόρτιση αέρα) παρέχουν ένα τυποποιημένο σχήμα στρες, και η χαρακτηριστική TLP προσθέτει μια πιο ποσοτική ματιά στη συμπεριφορά ενεργοποίησης/κλειδώματος κάτω από παλμούς νανοδευτερολέπτων. Όταν μια συσκευή περιλαμβάνει και τους βαθμούς IEC και τις καμπύλες TLP, η επιλογή γίνεται λιγότερο σαν δοκιμή και περισσότερο σαν μηχανική κρίση, που είναι μια επιθυμητή αλλαγή όταν το χρονοδιάγραμμα είναι στενό και ο χρόνος ανάλυσης αποτυχίας είναι περιορισμένος.

Κοινά παράγοντες επιλογής που χρησιμοποιούνται σε παραγωγικούς σχεδιασμούς:

• Δημοσιευμένο επίπεδο προστασίας IEC 61000-4-2

• Χαμηλή χωρητικότητα σε λειτουργική προκατάθεση

• Καμπύλες TLP που δείχνουν σταθερό κλειδώμα σε αναμενόμενο μέγιστο ρεύμα

• Αποδεκτή διαρροή σε όλο το εύρος λειτουργικής θερμοκρασίας

• Κατάλληλο πακέτο για χαμηλής επαγωγής διάταξη PCB

Η τοποθέτηση είναι συχνά ο αποφασιστικός παράγοντας σε σχέση με το αν η σφιγκτήρας ενεργεί γρήγορα αρκετά στη πραγματική δομή. Η διάταξη ή ο διόδιος θα πρέπει να βρίσκεται έτσι ώστε το ρεύμα αιχμής να επιστρέφει στο επίπεδο αναφοράς μέσω της μικρότερης πρακτικής περιοχής βρόχου, ελαχιστοποιώντας την επαγωγή στη διαδρομή εκφόρτωσης. Ένα γνωστό μάθημα από αποτυχίες στο εργαστήριο είναι ότι η μετακίνηση μιας διάταξης ESD μόνο μερικά εκατοστά μακριά από τη σύνδεση μπορεί να μετατρέψει μια διαφορετικά ικανή σφιγκτήρα σε μια αργή, γιατί η επαγωγή της διαδρομής ανυψώνει πρόσκαιρα τον προστατευμένο κόμβο πριν η συσκευή μπορέσει να τον κατεβάσει.

Πρακτικές διάταξης που συνήθως μειώνουν την καθυστέρηση της σφιγκτήρας:

• Σύντομοι PCB αγωγοί

• Φαρδιές χαλκού διαδρομές για τη ροή ρεύματος

• Άμεση σύνδεση μέσω σε μια σταθερή επίπεδη αναφορά

• Μικρή περιοχή βρόχου

• Καθαροί δρόμοι επιστροφής μακριά από ευαίσθητα κυκλώματα

Σειριακοί επαγωγείς

Ένας σειριακός επαγωγέας αντιστέκεται στην ταχεία αλλαγή ρεύματος (di/dt). Στο πλαίσιο ενός παλμού ESD, μια μικρή σειριακή αξία μπορεί να μαλακώσει την αύξηση του ρεύματος στη σφιγκτήρα και να επιβραδύνει την άκρη που φτάνει στην προστατευμένη IC. Αυτό συνήθως μειώνει την άμεση διάσπαση στη συσκευή εκφόρτωσης και μειώνει την κορυφαία τάση στις ευαίσθητες ακίδες προλαμβάνοντας το ρεύμα να αυξάνεται απότομα.

Το μειονέκτημα είναι η προσθήκη σειριακής αντίστασης, η οποία μπορεί να εμφανιστεί ως διακοπές, πρόσθετη ομαδική καθυστέρηση, ή ταλαντώσεις με παρενέργειες χωρητικότητας. Σε συνδέσμους υψηλής ταχύτητας, ακόμη και η «μικρή» επαγωγή μπορεί να γίνει ορατή στο κανάλι, και δεν είναι ασυνήθιστο να αισθάνεστε την ένταση μεταξύ πιο καθαρών κυμάτων ESD και ενός ελαφρώς πιο άσχημου διαγράμματος ματιού. Η επιλογή τείνει να πηγαίνει πιο ομαλά όταν το σημείο εκκίνησης είναι ο προϋπολογισμός ακεραιότητας σήματος (απώλεια επιστροφής, μάσκα ματιού, τρέμουλο), ακολουθούμενη από την επιλογή της μικρότερης επαγωγής που εξακολουθεί να παρέχει μετρήσιμη μείωση στο ρυθμό μεταβολής του ρεύματος.

Σημεία ελέγχου αξιολόγησης που ελέγχονται συχνά πριν την επιλογή του επαγωγέα:

• Απώλεια εισαγωγής σε όλη την εύρος ζώνης διεπαφής

• Διακοπή της αντίστασης σε σχέση με την αντίσταση γραμμής (Z0)

• Ταλάντωση χρόνου με χωρητικότητα σφιγκτήρα

• Επίδραση διαγράμματος ματιού και τρέμουλου

• Συσχέτιση με μετρημένο μέγιστο ρεύμα ESD και τάση

Τα διαλείποντα ρεύματα μπορούν να σπρώξουν μερικούς επαγωγείς προς κορεσμό, και μόλις κορεστούν το μέρος μπορεί να μην παρέχει πλέον την προορισμένη αντίσταση τη στιγμή που προστέθηκε για βοήθεια. Η επαλήθευση της συμπεριφοράς κορεσμού υπό συνθήκες παλμού (ή η επιλογή μερών με άφθονο περιθώριο) αποφεύγει την δυσάρεστη κατάσταση όπου το δίκτυο προστασίας φαίνεται συνεπές στη προσομοίωση αλλά αλλάζει χαρακτήρα στο πάγκο.

Ένας σειριακός επαγωγέας είναι καλύτερο να αντιμετωπίζεται ως στοιχείο διαμόρφωσης ρεύματος παρά ως υποκατάστατο σφιγκτήρα. Όταν οι δύο χρησιμοποιούνται μαζί, ο στόχος είναι η συνεργατική συμπεριφορά: ο επαγωγέας μετριάζει τον παλμό ώστε η σφιγκτήρας να δρα με ελεγχόμενο τρόπο, αντί να επιτρέπει στην προστατευμένη IC να απορροφήσει τα πρώτα λίγα νανοδευτερόλεπτα από προεπιλογή.

Σφαιρίδια σιδήρου

Τα σφαιρίδια σιδήρου συμπεριφέρονται περισσότερο ως συχνότητας-εξαρτώμενη επιβλαβής αντίσταση παρά ως ιδανικοί επαγωγείς. Σε υψηλότερες συχνότητες παρουσιάζουν σημαντική απώλεια, η οποία μπορεί να αποδυναμώσει θόρυβο RF και να μειώσει τις ταλαντώσεις. Αυτή η απορρόφηση μπορεί έμμεσα να βελτιώσει την αντοχή ESD γιατί οι υποαναχαράξεις μπορούν να παραγάγουν υψηλότερες κορυφαίες τάσεις στην IC απ' ότι υποδεικνύει η απλή υπόθεση “ενός μόνο σχήματος”.

Ένας μόνος αριθμός αντίστασης σε μία συχνότητα σπάνια λέει την πλήρη ιστορία; η καμπύλη αντίστασης σε σχέση με τη συχνότητα είναι η ουσιαστική είσοδος. Η ευθυγράμμιση αυτής της καμπύλης με το προβληματικό εύρος συχνότητας της διεπαφής (συνήθως συνδεδεμένο με το μήκος διαδρομής, τις παρενέργειες πακέτων και τη συμπεριφορά του συνδέσμου) τείνει να παράγει πιο προβλέψιμα αποτελέσματα. Η αξιολόγηση ρεύματος DC και η αντίσταση DC είναι επίσης σημαντικές: η υπερβολική DCR δημιουργεί πτώση τάσης και θέρμανση σε φυσιολογική λειτουργία, ενώ η ανεπαρκής δυνατότητα ρεύματος μπορεί να αλλάξει τη συμπεριφορά του σφαιριδίου υπό μεταβλητές συνθήκες.

Παράμετροι που ελέγχονται συχνά κατά την επιλογή ενός σφαιριδίου σιδήρου:

• Καμπύλη αντίστασης (R και X σε σχέση με τη συχνότητα)

• Στόχος περιοχής απορρόφησης συχνότητας

• Αντίσταση DC

• Βαθμός ρεύματος DC

• Εξάρτηση από τη θερμοκρασία

• Απόδοση υπό παλμούς και μεταβλητές συνθήκες

Η τοποθέτηση μπορεί είτε να μειώσει είτε να επιδεινώσει την σύνδεση. Ένα κακώς τοποθετημένο σφαιρίδιο μπορεί να διευρύνει την περιοχή βρόχου, να αυξήσει τη σύνδεση σε γειτονικές διαδρομές, ή να ακτινοβολήσει πιο αποτελεσματικά, κάνοντάς τη δομή να συμπεριφέρεται πιο κοντά σε μια μη προγραμματισμένη κεραία παρά σε ένα μειωμένο τμήμα. Η διατήρηση του σφαιριδίου κοντά στην πηγή θορύβου ή το σημείο εισόδου, η διατήρηση ενός σφιχτού δρόμου επιστροφής και η αποφυγή μακρών στήριγμα συνήθως μειώνουν την πιθανότητα δημιουργίας νέων ταλαντώσεων κατά την προσπάθεια suppress παλαιών.

Πρακτικές τοποθέτησης που συνήθως μειώνουν την ανεπιθύμητη ακτινοβολία και σύνδεση:

• Σφαιρίδιο σιδήρου τοποθετημένο κοντά στην πηγή θορύβου ή το σημείο εισόδου

• Συμπαγής διάταξη βρόχου ρεύματος

• Σύντομες συνδέσεις PCB με συνεχιζόμενη σταθερή επίπεδη αναφορά

• Χωρίς μακρά στήριξη PCB

• Κατάλληλη απόσταση από ευαίσθητους παράλληλους αγωγούς

Οι σφαίρες φερρίτη τείνουν να αποδίδουν καλύτερα όταν αντιμετωπίζονται ως στοιχεία απο damping προσαρμοσμένα σε ένα συγκεκριμένο περιβάλλον αντίστασης παρά ως γενικοί “φίλτροι.” Τα πιο αξιόπιστα αποτελέσματα προέρχονται συχνά από τον συνδυασμό επιλογής σφαίρας με μέτρηση (VNA/TDR) ή προσομοίωση του περιβάλλοντος δικτύου, καθώς το όφελος της σφαίρας εξαρτάται σε μεγάλο βαθμό από το τι είναι συνδεδεμένο και από τις δύο πλευρές. Αυτό το επιπλέον βήμα μπορεί να φαίνεται σαν προσπάθεια εκ των προτέρων, αλλά συχνά αποτρέπει την αργοπορημένη απογοήτευση από την αναζήτηση παροδικών συμπτωμάτων EMI και ESD που εμφανίζονται μόνο σε συγκεκριμένες ρυθμίσεις καλωδίων ή πλαισίων.

Συμπέρασμα

Η αποτελεσματική προστασία κυκλωμάτων εξαρτάται από τη προσεκτική διαχείριση του ηλεκτρικού στρες, της ροής ρεύματος, της θερμικής συμπεριφοράς και της ενέργειας σφαλμάτων σε ολόκληρο το σύστημα. Καθώς οι ηλεκτρονικές συσκευές γίνονται μικρότερες, ταχύτερες και πιο πυκνά ενσωματωμένες, ο σχεδιασμός προστασίας απαιτεί ολοένα και περισσότερο συντονισμένες πολυεπίπεδες προσεγγίσεις αντί να στηρίζεται μόνο σε μεμονωμένα στοιχεία. Η κατανόηση του πώς αλληλεπικοινωνούν οι παροδικές καταστάσεις με τα ηλεκτρικά δίκτυα, τις διεπαφές και τις δομές ημιαγώγιμων βοηθά στη βελτίωση της αξιοπιστίας, στη μείωση της μακροχρόνιας υποβάθμισης και στη διατήρηση σταθερής λειτουργίας κάτω από τις ηλεκτρικές συνθήκες του πραγματικού κόσμου.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί θεωρείται η σύγχρονη προστασία κυκλωμάτων στρατηγική διαχείρισης ενέργειας σε επίπεδο συστήματος αντί απλής πρόληψης ζημίας;

Η σύγχρονη προστασία κυκλωμάτων έχει σχεδιαστεί για να ελέγχει πώς ρέει η ενέργεια σφάλματος μέσα από ένα σύστημα αντί να απλώς σταματά τη ζημία αφού έχει συμβεί. Τα δίκτυα προστασίας τώρα συντονίζουν τη θωράκιση τάσης, τον περιορισμό ρεύματος, τον έλεγχο θερμότητας και τη συμπεριφορά ελεγχόμενης απενεργοποίησης ώστε ανώμαλα γεγονότα να παραμένουν προβλέψιμα και περιεκτικά. Σε πρακτικούς σχεδιασμούς, το ρεύμα σφάλματος κατευθύνεται μακριά από τις ευαίσθητες ημιαγώγιμες συσκευές ενώ η τάση, το ρεύμα και η θερμοκρασία διατηρούνται εντός ασφαλών ορίων λειτουργίας. Αυτή η προσέγγιση βελτιώνει την αξιοπιστία, απλοποιεί τη διαδικασία ανίχνευσης σφαλμάτων και μειώνει τη διάδοση ζημίας μέσω κοινών τροφοδοτικών και διεπαφών.

2. Γιατί οι χαμηλότερες τάσεις λειτουργίας καθιστούν τη σύγχρονη ηλεκτρονική πιο ευάλωτη σε παροδικές αιχμές;

Καθώς οι κόμβοι διαδικασίας ημιαγωγών συνεχίζουν να μικραίνουν, οι τάσεις τροφοδοσίας μειώνονται επίσης για να βελτιωθεί η απόδοση και να μειωθεί η κατανάλωση ενέργειας. Ωστόσο, αυτό αφήνει πολύ λιγότερο περιθώριο μεταξύ της κανονικής λειτουργικής τάσης και των απόλυτων μέγιστων αξιολογήσεων των ICs. Μικρές υπερβάσεις που προκαλούνται από παρενέργειες επαγωγής, θόρυβο ταυτόχρονης εναλλαγής ή κοινές διαδρομές επιστροφής μπορούν τώρα να ξεπεράσουν τα ασφαλή όρια λειτουργίας πολύ πιο εύκολα από ότι σε παλαιότερα συστήματα. Ακόμη και βραχύχρονες υπερτάσεις τάσης που κάποτε φαίνονταν αθώες μπορούν να τονίσουν λεπτά οξείδια πύλης και ευαίσθητες δομές επαφών σε σύγχρονες συσκευές χαμηλής τάσης.

3. Γιατί τα αυτοκινητικά και βιομηχανικά συστήματα συνήθως απαιτούν σταδιακή προστασία αντί να στηρίζονται σε ένα μόνο στοιχείο προστασίας;

Τα αυτοκινητικά και βιομηχανικά περιβάλλοντα εκθέτουν την ηλεκτρονική σε πολύ διαφορετικές διάρκειες και επίπεδα ενέργειας σφάλματος, συμπεριλαμβανομένων των παλμών ESD νανοδευτερόλεπτης διάρκειας, των δυναμικών ανατροπών μικροδευτερόλεπτης διάρκειας και των εκφορτίσεων φορτίων χιλιοδευτερόλεπτης διάρκειας. Ένα μόνο στοιχείο προστασίας σπάνια αποδίδει καλά σε όλες αυτές τις χρονικές κλίμακες ταυτόχρονα. Τα γρήγορα συγκροτήματα χειρίζονται αιχμές παροδικών σχημάτων, ενώ οι άλλες συσκευές χειρίζονται γεγονότα μεγαλύτερης διάρκειας και τα διαλείμματα περιορίζουν τη συνεχιζόμενη ροή ρεύματος. Ο συντονισμός πολλών σταδίων προστασίας επιτρέπει σε κάθε συσκευή να λειτουργεί εντός της ισχυρότερης περιοχής της αντί να αναγκάζει ένα στοιχείο να απορροφά κάθε τύπο στρες μόνη της.

4. Γιατί μπορούν οι πίνακες κυκλωμάτων να αποτυγχάνουν σταδιακά ακόμη και όταν δεν υπάρχει ορατή ηλεκτρική ζημία;

Πολλές αποτυχίες συμβαίνουν μέσω σωρευτικής υπερφόρτωσης αντί για άμεση καταστροφική αποτυχία. Η επαναλαμβανόμενη έκθεση σε μικρές υπερτάσεις, θερμότητα ή γεγονότα υπερρέματος μπορεί σιγά σιγά να εξασθενήσει τις επαφές, τα διασκεδαστικά στρώματα, τους συνδέσμους και τις επιφάνειες PCBs. Επιπτώσεις όπως η ηλεκτρομετανάστευση, η υποβάθμιση διηλεκτρικών, η ανάπτυξη ρευμάτων διαφυγής, και η παρακολούθηση του άνθρακα μπορεί αρχικά να μην επηρεάσουν τη λειτουργικότητα αλλά σταδιακά να μειώσουν τα όρια λειτουργίας με την πάροδο του χρόνου. Τελικά, ένα ρουτίνα γεγονός όπως το να συνδέσετε ένα καλώδιο ή μια μικρή αύξηση θερμοκρασίας μπορεί να προκαλέσει πλήρη αποτυχία μετά από μήνες ή χρόνια κρυφής υποβάθμισης.

5. Γιατί η γείωση και η διάταξη PCB επηρεάζουν συχνά την απόδοση προστασίας υπερτάσεων περισσότερο από το ίδιο το στοιχείο προστασίας;

Κατά τη διάρκεια γρήγορων γεγονότων υπερτάσεων, η παρενέργεια επαγωγής σε γραμμές, vias και διαδρομές γείωσης δημιουργεί πρόσθετη αύξηση τάσης ανάλογη με το L·di/dt. Ακόμη και όταν μια συσκευή περιορισμού έχει εξαιρετικές προδιαγραφές, οι μακρές διαδρομές επιστροφής ή η κακή σύνδεση σασί μπορεί να προκαλέσουν μεγάλες υπερτάσεις τάσης να εμφανίζονται σε βύσματα προστατευμένων IC πριν η συσκευή προστασίας αντιδράσει πλήρως. Βραχείες, πλάγιες, και χαμηλής επαγωγής διαδρομές εκφόρτωσης συνήθως βελτιώνουν την συμπεριφορά προστασίας πιο αποτελεσματικά από το να επιλέγουμε απλώς στοιχεία με υψηλότερες αξιολογήσεις. Σε πολλά πραγματικά συστήματα, η γεωμετρία διάταξης τελικά καθορίζει πόσο αποτελεσματικά παρακάμπτει το ρεύμα υπερτάσεως τα ευαίσθητα κυκλώματα.

6. Γιατί τα σωληνάρια εκκένωσης αερίου συνδυάζονται συνήθως με τα διόδους TVS σε συστήματα προστασίας από υπερτάσεις;

Τα σωληνάρια εκκένωσης αερίου είναι εξαιρετικά στην διαχείριση εξαιρετικά υψηλών ρευμάτων υπερτάσεων ενώ διατηρούν πολύ χαμηλή χωρητικότητα κατά την κανονική λειτουργία. Ωστόσο, δεν ενεργοποιούνται άμεσα και συχνά επιτρέπουν προσωρινή υπέρταση πριν αρχίσει η αγωγή. Οι διόδους TVS ανταγωνίζονται πολύ γρήγορα και παρέχουν αυστηρότερο κλείδωμα τάσης κοντά σε ευαίσθητη ηλεκτρονική. Ο συνδυασμός των δύο συσκευών δημιουργεί ένα συντονισμένο σύστημα όπου το GDT απορροφά την ενέργεια υπερτάσεων ενώ η TVS καταστέλλει την παραμένουσα υπέρβαση κοντά στο προστατευμένο κύκλωμα.

7. Γιατί οι μεταβλητές MOV είναι αποτελεσματικές για την προστασία γραμμής ηλεκτρικής ενέργειας αλλά συχνά αποφεύγονται σε γραμμές ταχείας επικοινωνίας;

Οι MOV παρέχουν ισχυρή απορρόφηση ενέργειας και αρκετά γρήγορη αντίδραση για πολλά γεγονότα υπερτάσεων, κάνοντάς τις ιδιαίτερα αποτελεσματικές σε ηλεκτρικές γραμμές και συνδεδεμένα συστήματα. Ωστόσο, συνήθως εισάγουν σχετικά μεγάλη χωρητικότητα που μπορεί να παραμορφώσει σήματα υψηλής ταχύτητας μειώνοντας το περιθώριο σχεδίασης διαγράμματος, αυξάνοντας την ευαισθησία σε τριβές και φορτώνοντας αναλογικές εισόδους. Η ηλεκτρική τους συμπεριφορά αλλάζει επίσης σταδιακά με την επαναλαμβανόμενη έκθεση σε υπερτάσεις. Λόγω αυτών των περιορισμών, οι MOV είναι συνήθως καλύτερα προσαρμοσμένες για διεπαφές χαμηλής συχνότητας και υψηλής ενέργειας παρά για ακριβείς κανάλια επικοινωνίας.

8. Γιατί οι διόδους TVS θεωρούνται ένα από τα πιο σημαντικά στοιχεία δευτερογενούς προστασίας για ευαίσθητους ICs;

Οι διόδους TVS αντιδρούν εξαιρετικά γρήγορα, συχνά σε υπονανοδευτερόλεπτα κατά τη διάρκεια γεγονότων ESD, επιτρέποντάς τους να κλείνουν την παροδική τάση πριν φτάσει υπερβολικό στρες στις ακίδες ημιαγωγού. Σε αντίθεση με τους απορροφητές μαζικών υπερτάσεων, οι συσκευές TVS είναι βελτιστοποιημένες για σφιχτό περιορισμό τάσης κοντά στο προστατευμένο σημείο. Η αποτελεσματικότητά τους εξαρτάται σε μεγάλο βαθμό από την επιλογή σωστής τάσης ασφαλείας, δυναμικής αντίστασης και διάταξης χαμηλής επαγωγής. Όταν συντονιστούν σωστά με τα στάδια προστασίας ανώτερης τάσης, οι διόδους TVS μειώνουν σημαντικά την υπολειμματική τάση που βιώνουν οι ευαίσθητοι ICs κατά τη διάρκεια παροδικών γεγονότων.

9. Γιατί οι επαναρυθμιζόμενες ασφάλειες PPTC συμπεριφέρονται ασυνέπεια σε διαφορετικές διατάξεις PCB και συνθήκες κλεισίματος;

Οι συσκευές PPTC ανταγωνίζονται κυρίως στη θερμοκρασία παρά στη ακριβή τρέχουσα ροή. Η συμπεριφορά ενεργοποίησής τους εξαρτάται σε μεγάλο βαθμό από την περιοχή χαλκού, τη ροή αέρα, τις κοντινές πηγές θερμότητας, τη θερμοκρασία χώρου και τον θερμικό σχεδιασμό PCB. Μεγάλες περιοχές χαλκού ή κοντινά ζεστά εξαρτήματα μπορούν να αλλάξουν σημαντικά πόσο γρήγορα θερμαίνεται και ενεργοποιείται η συσκευή. Λόγω αυτής της θερμικής εξάρτησης, δύο αλλιώς ταυτόσημες πλακέτες μπορεί να παρουσιάσουν αισθητά διαφορετικά χαρακτηριστικά ενεργοποίησης υπό πραγματικές συνθήκες λειτουργίας. Η μεταχείριση των PPTCs ως θερμικών και ηλεκτρικών συσκευών συνήθως οδηγεί σε πιο σταθερή και προβλέψιμη συμπεριφορά προστασίας.

10. Γιατί η προστασία ESD σε διεπαφές υψηλής ταχύτητας θεωρείται μία από τις πιο δύσκολες προκλήσεις προστασίας στην ηλεκτρονική;

Οι διεπαφές υψηλής ταχύτητας απαιτούν δίκτυα προστασίας που αντιδρούν εξαιρετικά γρήγορα κατά τη διάρκεια πλήξεων ESD ενώ παραμένουν ηλεκτρικά αόρατα κατά τη διάρκεια κανονικής μετάδοσης δεδομένων. Ακόμη και πολύ μικρή χωρητικότητα ή επαγωγή που προστίθεται από τα στοιχεία προστασίας μπορεί να υποβαθμίσει τα σχέδια διαγραμμάτων, να αυξήσει την τριβή και να μειώσει το περιθώριο χρονισμού σε γρήγορους σειριακούς συνδέσμους. Ταυτόχρονα, τα γεγονότα ESD περιλαμβάνουν εξαιρετικά γρήγορες άκρες και υψηλά κορυφαία ρεύματα που εκμεταλλεύονται τις παθητικές παραμέτρους PCB και τις μη προγραμματισμένες διαδρομές επιστροφής. Επιτυχής προστασία ESD, επομένως, εξαρτάται όχι μόνο από την επιλογή συσκευών κλειδώματος αλλά και από την ακριβή έλεγχο ροής ρεύματος, τη γεωμετρία διαδρομής επιστροφής και την απόδοση ακεραιότητας σήματος.
