Κεραμικοί πυκνωτές MLCC Δομή, ηλεκτρική συμπεριφορά και αξιοπιστία

Οι κεραμικοί πυκνωτές είναι από τα πιο ευρέως χρησιμοποιούμενα εξαρτήματα στα σύγχρονα ηλεκτρονικά επειδή υποστηρίζουν φιλτράρισμα, αποθήκευση ενέργειας, σταθερότητα σήματος, αποσύνδεση και καταστολή θορύβου σε πολλούς τύπους κυκλωμάτων.Η συμπεριφορά τους, ωστόσο, εξαρτάται από πολύ περισσότερα από την εκτυπωμένη τιμή χωρητικότητας.Ο τύπος διηλεκτρικού, η δομή του πακέτου, η πόλωση DC, η συχνότητα, η θερμοκρασία, το ESR, το ESL, η διάταξη PCB και η μηχανική καταπόνηση επηρεάζουν την απόδοση του πυκνωτή σε πραγματικές συνθήκες λειτουργίας.Αυτό το άρθρο εξηγεί την κατασκευή κεραμικού πυκνωτή, τη συμπεριφορά χωρητικότητας, την αρχιτεκτονική MLCC, τις παραμέτρους επιλογής, τα ηλεκτρικά χαρακτηριστικά και τις ανησυχίες σχετικά με την αξιοπιστία, ενώ δείχνει επίσης πώς αυτοί οι παράγοντες επηρεάζουν την απόδοση, τη σταθερότητα και τη μακροπρόθεσμη αξιοπιστία του κυκλώματος πραγματικού κόσμου.

Κατάλογος

Προσανατολισμός σε Κεραμικούς Πυκνωτές

Οι κεραμικοί πυκνωτές, που συχνά ονομάζονται μονολιθικοί πυκνωτές, αποθηκεύουν ηλεκτρικό φορτίο χρησιμοποιώντας ένα κεραμικό διηλεκτρικό και βοηθούν στη διαμόρφωση του τρόπου με τον οποίο η ενέργεια κινείται μέσω ενός κυκλώματος.Η δημοτικότητά τους στα σύγχρονα ηλεκτρονικά τείνει να προέρχεται από ένα προσγειωμένο μείγμα μικρού μεγέθους, προβλέψιμης διαθεσιμότητας εφοδιασμού, αποδοτικότητας κόστους, σταθερής ηλεκτρικής συμπεριφοράς (όταν επιλέγεται το σωστό διηλεκτρικό) και κλίμακας κατασκευής που καθιστά εύκολη την προμήθεια τους σε πολλές τιμές και μεγέθη θήκης.Στην καθημερινή εργασία σχεδιασμού, σπάνια συμπεριφέρονται σαν ένα ενιαίο «γενικό μέρος».συμπεριφέρονται περισσότερο σαν ένα σύνολο αντισταθμίσεων που εμφανίζονται διαφορετικά όταν οι απαιτήσεις συχνότητας, προκατάληψης, θερμοκρασίας, κραδασμών και αξιοπιστίας αρχίσουν να συσσωρεύονται.

Ένας πρακτικός τρόπος για να κατανοήσετε τους κεραμικούς πυκνωτές είναι να χωρίσετε τη συζήτηση σε δύο φακούς: το διηλεκτρικό σύστημα και τη φυσική κατασκευή.Αυτός ο διαχωρισμός μπορεί να φαίνεται κάπως επίσημος στην αρχή, αλλά αντικατοπτρίζει τον τρόπο με τον οποίο εμφανίζονται οι εκπλήξεις κατά την επικύρωση, μερικές βασίζονται στη χημεία (διηλεκτρική συμπεριφορά) και άλλες στη γεωμετρία (διάταξη και παρασιτικά).

Ομαδοποίηση κατά Κεραμικό Διηλεκτρικό Σύστημα

Τα κεραμικά διηλεκτρικά ομαδοποιούνται ανά κατηγορία απόδοσης με βάση χαρακτηριστικά όπως απόκριση συχνότητας, μετατόπιση θερμοκρασίας, απώλεια και πόσο πολύ ταιριάζει η πραγματική χωρητικότητα με την επισημασμένη τιμή κατά την πραγματική λειτουργία.

Διηλεκτρικά χαμηλής απώλειας, υψηλής σταθερότητας (συχνά επιλέγονται για ακρίβεια υψηλής συχνότητας)

Αυτά τα διηλεκτρικά έχουν σχεδιαστεί γύρω από σταθερή χωρητικότητα σε σχέση με τη θερμοκρασία, χαμηλό συντελεστή διάχυσης και συμπεριφορά σύνθετης αντίστασης που παραμένει ευκολότερο να προβλεφθεί καθώς αυξάνεται η συχνότητα.Όταν ένα κύκλωμα είναι ευαίσθητο σε μικρές κινήσεις παραμέτρων, αυτά τα μέρη μπορεί να αισθάνονται σαν ανακούφιση επειδή μειώνουν τον αριθμό των μεταβλητών μετατόπισης κατά τη διάρκεια του συντονισμού.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Δίκτυα αντιστοίχισης ραδιοσυχνοτήτων

• Δίκτυα χρονισμού

• Φιλτράρισμα τμημάτων

Στην εμφάνιση ραδιοσυχνοτήτων και στην επαλήθευση φίλτρου, οι μηχανικοί συχνά αναζητούν αυτά τα διηλεκτρικά όταν ένα σχέδιο δείχνει "από πού προήλθε αυτή η μετατόπιση;"συμπεριφορά.Δεν είναι ότι εξαλείφουν κάθε αβεβαιότητα, αλλά τείνουν να κάνουν την εναπομένουσα αβεβαιότητα να αποδίδεται περισσότερο στη διάταξη, τη σύζευξη ή την ενεργή συσκευή παρά στον ίδιο τον πυκνωτή.

Διηλεκτρικά γενικής χρήσης υψηλής χωρητικότητας (συχνά επιλέγονται για μαζική αποσύνδεση)

Αυτά τα διηλεκτρικά ευνοούνται για την παροχή μεγαλύτερης χωρητικότητας ανά μονάδα όγκου και τυπικά μείωση του κόστους ανά μικροφαράντ, γεγονός που τα καθιστά συνηθισμένο θέαμα κοντά στους ακροδέκτες ισχύος και κατά μήκος σιδηροτροχιών που χρειάζονται τοπική αποθήκευση ενέργειας.Η αντιστάθμιση είναι ότι η χωρητικότητα μπορεί να κινηθεί με τη θερμοκρασία, την προκατάληψη DC και τη γήρανση, και οι απώλειες είναι συχνά υψηλότερες από ό,τι στις οικογένειες υψηλής σταθερότητας.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Παράκαμψη στις ακίδες τροφοδοσίας IC

• Μαζική αποθήκευση ενέργειας σε ράγες ισχύος

Κατά τη διάρκεια της εμφάνισης υλικού, είναι αρκετά συνηθισμένο να βλέπετε μια ράγα που φαίνεται ωραία σε μια σχηματική ανασκόπηση, αλλά εμφανίζει πτώση, θόρυβο ή παροδική υποχώρηση όταν η πλακέτα λειτουργεί.Ένας συχνός παράγοντας που συνεισφέρει είναι ότι η ενεργή χωρητικότητα υπό τη λειτουργία DC bias είναι αισθητά χαμηλότερη από την ονομαστική σήμανση.Η χωρητικότητα αντιμετωπίζεται συχνά ως μια τιμή που αλλάζει με τις συνθήκες λειτουργίας και όχι με έναν σταθερό αριθμό, συμβάλλοντας στη μείωση των προβλημάτων όταν οι πραγματικές μετρήσεις διαφέρουν από τις αναμενόμενες τιμές.

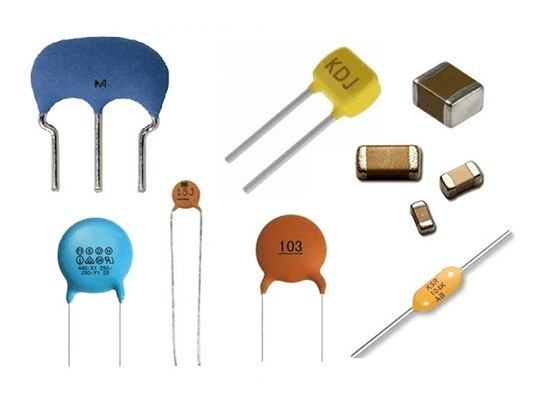

Ομαδοποίηση κατά Φυσική Δόμηση και Παράγοντα Μορφής

Η κατασκευή επηρεάζει το στυλ τοποθέτησης, αλλά εμφανίζεται επίσης με τρόπους που είναι εύκολο να υποτιμηθούν από νωρίς: παρασιτική επαγωγή, θερμικές διαδρομές, μηχανική στιβαρότητα και ποιες ρυθμίσεις ρεύματος/συχνότητας ανέχεται χαριτωμένα το εξάρτημα.Εδώ είναι όπου μια διάταξη που "φαίνεται λογική" μπορεί να παράγει ένα προφίλ σύνθετης αντίστασης που φαίνεται πεισματικά διαφορετικό από αυτό που προτείνει το BOM.

Πυκνωτές δίσκου

Οι πυκνωτές δίσκων είναι συνήθως εξαρτήματα διαμπερούς οπής που χρησιμοποιούνται σε κυκλώματα γενικής χρήσης, εξοπλισμό παλαιού τύπου και επιλεγμένες εφαρμογές υψηλής τάσης.Η γεωμετρία τους μπορεί να είναι χρήσιμη όταν η απόσταση και η απόσταση μόνωσης οδηγούν τον σχεδιασμό περισσότερο από την πυκνότητα του αποτυπώματος.Στις εργασίες επισκευής, συντήρησης και εκ των υστέρων, οι δίσκοι επιλέγονται συχνά επειδή ανέχονται τη χειροκίνητη συναρμολόγηση και την επανεπεξεργασία χωρίς μεγάλη δραματική ενέργεια, και η απόσταση των ηλεκτροδίων μπορεί να προσαρμοστεί σε παλαιότερες πλακέτες που δεν σχεδιάστηκαν ποτέ για σύγχρονες συσκευασίες.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Κυκλώματα διαμπερούς οπής γενικής χρήσης

• Επισκευές εξοπλισμού παλαιού τύπου

• Ορισμένες διατάξεις υψηλής τάσης όπου η απόσταση αποτελεί περιορισμό

Σωληνοειδείς πυκνωτές

Οι σωληνοειδείς πυκνωτές χρησιμοποιούνται όταν η τάση, η μόνωση ή τα μηχανικά όρια καθιστούν τους επίπεδους πυκνωτές ακατάλληλους.Ο παράγοντας μορφής μπορεί να βοηθήσει στη διαχείριση της διανομής ηλεκτρικού πεδίου, η οποία γίνεται κάτι περισσότερο από ακαδημαϊκό όταν η μακροχρόνια διηλεκτρική καταπόνηση και τα περιθώρια μόνωσης αποτελούν μέρος της ιστορίας της αξιοπιστίας.Η μακροχρόνια χρήση σε συστήματα υψηλής τάσης δείχνει τη σημασία των πλεονεκτημάτων σχεδιασμού συσκευασίας για αξιόπιστη λειτουργία.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Εξειδικευμένες βιομηχανικές συναρμολογήσεις

• Ρόλοι υψηλής τάσης με ανάγκες συσκευασίας που βασίζονται στη μόνωση

Ορθογώνιοι (Τύπου Box) Κεραμικοί Πυκνωτές

Τα ορθογώνια εξαρτήματα (τύπου κουτιού) χρησιμοποιούνται όταν ένα πιο στιβαρό σώμα, πιο καθαρά χαρακτηριστικά χειρισμού ή συγκεκριμένοι περιορισμοί τοποθέτησης ταιριάζουν καλύτερα στη διαδικασία συναρμολόγησης από τα μικρότερα σχήματα.Μπορούν να απλοποιήσουν την επιθεώρηση και να μειώσουν τις ζημιές κατά το χειρισμό, ειδικά όταν η γραμμή παραγωγής είναι βελτιστοποιημένη για εξαρτήματα που είναι πιο εύκολο να πιάνονται, να προσανατολίζονται και να επαληθεύονται οπτικά.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Κατασκευές που επωφελούνται από ένα πιο στιβαρό, εύκολο στο χειρισμό σώμα

• Συναρμολογήσεις με περιορισμούς τοποθέτησης ή επιθεώρησης που ευνοούν μεγαλύτερα περιγράμματα

Chip Multilayer Ceramic Capacitors (MLCC)

Τα Chip MLCC κυριαρχούν στα σύγχρονα ηλεκτρονικά κυρίως επειδή ταιριάζουν σε αυτοματοποιημένη συναρμολόγηση, προσφέρουν πυκνή χωρητικότητα σε μικρά ίχνη και διατίθενται σε ένα τεράστιο εύρος τιμών και χαρακτηριστικών τάσης.Η πολυστρωματική κατασκευή τους επιτρέπει αυτή την πυκνότητα, ενώ φέρνει επίσης πραγματικούς περιορισμούς, όπως η ευαισθησία στην ευαισθησία στο PCB και τα αποτελέσματα της θέσης τοποθέτησης στην αποτελεσματική σύνθετη αντίσταση.Η δοκιμή κυκλώματος συχνά δείχνει ότι η τοποθέτηση εξαρτημάτων μπορεί να επηρεάσει την απόδοση όσο και την τιμή της χωρητικότητας.Ένας μικρότερος πυκνωτής τοποθετημένος κοντά στο φορτίο μπορεί να αποδώσει καλύτερα από έναν μεγαλύτερο πυκνωτή τοποθετημένο πιο μακριά λόγω της χαμηλότερης επαγωγής βρόχου.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Ψηφιακή αποσύνδεση υψηλής πυκνότητας

• Παράκαμψη SMD γενικής χρήσης

• Πίνακες μικτού σήματος όπου η τοποθέτηση και τα παρασιτικά κυριαρχούν στα αποτελέσματα

Πυκνωτές τροφοδοσίας

Οι πυκνωτές τροφοδοσίας μειώνουν το θόρυβο περνώντας έναν αγωγό μέσα από το σώμα του πυκνωτή, κάτι που τείνει να βελτιώνει το φιλτράρισμα υψηλής συχνότητας και την καταστολή του EMI σε σύγκριση με το απλό ψέκασμα περισσότερων τυπικών πυκνωτών παράκαμψης μέσα στο περίβλημα.Συχνά εφαρμόζονται εκεί όπου ο θόρυβος είναι πιο πιθανό να διασχίσει ένα όριο και μπορούν να κάνουν τον εντοπισμό σφαλμάτων EMI πιο ντετερμινιστικό επειδή η δράση φιλτραρίσματος είναι αγκυρωμένη στη διεπαφή αντί να κατανέμεται σε όλη την πλακέτα.

Θήκες κοινής χρήσης (φυλάσσονται μαζί για γρήγορη σάρωση):

• Όρια περιβλήματος

• Διεπαφές συνδετήρων

• Σημεία εισόδου ισχύος

Η αντιμετώπιση προβλημάτων EMI συχνά δείχνει καλύτερα αποτελέσματα όταν τα εξαρτήματα διέλευσης τοποθετούνται σε σημεία εξόδου θορύβου αντί να προσθέτουν τυπικούς πυκνωτές βαθύτερα στο κύκλωμα, ειδικά όταν οι εκπομπές καλωδίων ή ο οριακός σύνδεσμος προκαλούν παρεμβολές.

Λόγοι Κεραμικοί πυκνωτές Δείτε την ευρεία υιοθέτηση

Οι κεραμικοί πυκνωτές χρησιμοποιούνται σε αναλογικό έλεγχο ακριβείας, RF, ψηφιακή αποσύνδεση και έλεγχο EMI, επειδή οι διαθέσιμες παραλλαγές καλύπτουν ένα ευρύ φάσμα ηλεκτρικής συμπεριφοράς και μηχανικής συσκευασίας.Μια πιο αξιόπιστη συνήθεια επιλογής είναι να επιλέγετε με βάση τις συνθήκες λειτουργίας που θα κυριαρχούν στην απόδοση, το περιεχόμενο συχνότητας, την εφαρμοσμένη μεροληψία DC, το εύρος θερμοκρασίας, τη μηχανική καταπόνηση και τις προσδοκίες αξιοπιστίας, αντί να αντιμετωπίζετε την ονομαστική σήμανση χωρητικότητας ως ολόκληρη την ιστορία.Αυτό το πλαίσιο κάνει συχνά τις αποφάσεις σχεδιασμού να φαίνονται λιγότερο ασαφείς: αντί να συζητούν «Ποια τιμή να επιλέξω;», πολλές ομάδες έχουν καλύτερα αποτελέσματα ρωτώντας «Ποια συμπεριφορά παραμένει αποδεκτή όταν εφαρμοστούν οι πραγματικές πιέσεις της εφαρμογής;».

Χωρητικότητα και συμπεριφορά πυκνωτή

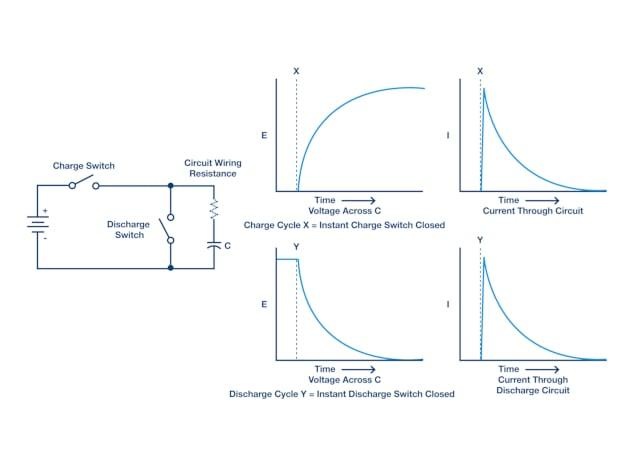

Πώς οι πυκνωτές αποθηκεύουν και απελευθερώνουν ενέργεια

Τι είναι φυσικά ένας πυκνωτής (και τι σημαίνει αυτό)

Ένας πυκνωτής είναι κατασκευασμένος από δύο αγώγιμες επιφάνειες που χωρίζονται από ένα μονωτικό στρώμα γνωστό ως διηλεκτρικό.

Όταν εφαρμόζεται μια τάση, τα ηλεκτρόνια συνωστίζονται σε έναν αγωγό ενώ απομακρύνονται από τον άλλο, δημιουργώντας ίσο και αντίθετο φορτίο στις δύο πλευρές.

Το διηλεκτρικό κανονικά δεν φέρει ρεύμα αγωγιμότητας, αλλά υποστηρίζει το ηλεκτρικό πεδίο που διατηρεί τον διαχωρισμό του φορτίου.

Γιατί η "αποθηκευμένη φόρτιση" είναι συνήθως λιγότερο χρήσιμη από την "αποθηκευμένη ενέργεια πεδίου"

Στην καθημερινή εργασία κυκλώματος, ο πιο χρήσιμος φακός είναι ότι ο πυκνωτής κρατά ενέργεια στο ηλεκτρικό του πεδίο αντί απλώς να «κρατά φορτίο».

Η αποθηκευμένη ενέργεια μπορεί να απελευθερωθεί γρήγορα, κάνοντας τους πυκνωτές χρήσιμους σε κυκλώματα που χρειάζονται γρήγορη τοπική παροχή ρεύματος.

Παροχή παλμού.σταθεροποίηση της προσφοράς·σύζευξη σήματος.

Τι εμφανίζεται στην πραγματική αντιμετώπιση προβλημάτων

Ένα μοτίβο που μπορεί να είναι εκπληκτικά απογοητευτικό στο εργαστήριο είναι ένα κύκλωμα που φαίνεται σταθερό σε σταθερή κατάσταση αλλά σκοντάφτει κατά τη διάρκεια απότομων βημάτων φόρτωσης.

Η τοποθέτηση ενός κατάλληλα επιλεγμένου πυκνωτή κοντά στο φορτίο συχνά ηρεμεί αυτή την παροδική συμπεριφορά, επειδή μπορεί να τροφοδοτήσει ή να βυθίσει το ρεύμα γρηγορότερα από ότι μπορεί να αντιδράσει η ανάντη διαδρομή τροφοδοσίας (βρόχος ελέγχου ρυθμιστή, αντίσταση καλωδίωσης και επαγωγή διανομής).

Οι μηχανικοί συμπεριφοράς που εξαρτώνται από τη συχνότητα καταλήγουν να βασίζονται

Οι πυκνωτές αντιτίθενται στις γρήγορες αλλαγές τάσης, γι' αυτό και χρησιμοποιούνται συνήθως για την εξομάλυνση των κυματισμών στις ράγες ισχύος και για τη μείωση του αγώγιμου θορύβου.

Σε υψηλότερες συχνότητες και υψηλότερα ρεύματα κυματισμού, η μη ιδανική συμπεριφορά αρχίζει να φαίνεται πολύ απτή: οι απώλειες του εξαρτήματος και η επαγωγή μολύβδου/κατασκευής μπορεί να κυριαρχούν σε αυτό που νομίζατε ότι αγοράσατε.

Ισοδύναμη αντίσταση σειράς (ESR);ισοδύναμη επαγωγή σειράς (ESL).

Πώς τείνουν να λαμβάνονται οι αποφάσεις επιλογής σε προϊόντα που λειτουργούν

Σε πολλά σχέδια, η τιμή της ονομαστικής χωρητικότητας είναι μόνο μέρος της ιστορίας και μερικές φορές δεν είναι το μέρος που προκαλεί την πιο πρόσφατη επανεπεξεργασία.

Τα εξαρτήματα επιλέγονται με βάση το εάν η συμπεριφορά ESR, ESL και θερμοκρασίας ταιριάζουν με το ρεύμα κυματισμού, το εύρος συχνοτήτων και το περιβάλλον λειτουργίας του κυκλώματος.

Εξισώσεις χωρητικότητας και πρακτικοί τρόποι για την αύξηση της χωρητικότητας

Ο βασικός ορισμός (χρήσιμος, αλλά σπάνια το τέλος της συζήτησης)

Η χωρητικότητα είναι ο λόγος του αποθηκευμένου φορτίου προς την εφαρμοζόμενη τάση:

C = Q / V

Η μονάδα είναι το φαράντ (F).

Το μοντέλο παράλληλης πλάκας και τι διδάσκει

Για έναν ιδανικό πυκνωτή παράλληλης πλάκας, η χωρητικότητα καθορίζεται κυρίως από τη γεωμετρία και το διηλεκτρικό υλικό:

C = ε0 εr (S / d)

ε0 ≈ 8,854 × 10-12 F/m είναι η διαπερατότητα του ελεύθερου χώρου.εr είναι η σχετική διαπερατότητα του διηλεκτρικού.S είναι η αποτελεσματική περιοχή επικάλυψης πλακών.d είναι ο διαχωρισμός των πλακών.

Γιατί τα εξαρτήματα υψηλής χωρητικότητας φαίνονται όπως είναι

Αυτή η σχέση εξηγεί γιατί πολλά εξαρτήματα «υψηλής χωρητικότητας» έχουν σχεδιαστεί για να δημιουργούν πολύ μεγάλη αποτελεσματική περιοχή και πολύ μικρό αποτελεσματικό διαχωρισμό.

Ελασμένα φύλλα?πολυστρωματικές κεραμικές στοίβες.

Μια πραγματικότητα γηπέδου που μπορεί να εκπλήξει ακόμα και έμπειρες ομάδες

Ένα επαναλαμβανόμενο μάθημα στο υλικό που αποστέλλεται είναι ότι μια μεγαλύτερη χωρητικότητα σε ένα φύλλο δεδομένων δεν εγγυάται καλύτερη συμπεριφορά στο συναρμολογημένο προϊόν.

Η αποτελεσματική χωρητικότητα μπορεί να πέσει κάτω από πόλωση DC, θερμοκρασία και συχνότητα, μερικές φορές αρκετά για να εκτροχιάσει τα περιθώρια, ειδικά με ορισμένες κατηγορίες κεραμικών διηλεκτρικών.

Πρακτικές, ελεγχόμενες προσεγγίσεις για την αύξηση της χωρητικότητας

• Επιλέξτε ένα διηλεκτρικό υψηλότερου εύρους και, στη συνέχεια, επικυρώστε το υπό πραγματικές συνθήκες

Υλικά υψηλότερης απόδοσης μπορούν να αυξήσουν σημαντικά την χωρητικότητα, αλλά ορισμένα διηλεκτρικά παρουσιάζουν έντονη απώλεια υπό προκατάληψη DC, μετατόπιση θερμοκρασίας και γήρανση.

Σε απαιτητικά περιβάλλοντα, μπορεί να αισθάνεται πιο άνετα (και λιγότερο επικίνδυνο) να δέχεται ελαφρώς χαμηλότερη ονομαστική χωρητικότητα με αντάλλαγμα ένα διηλεκτρικό που παραμένει προβλέψιμο σε όλο το εύρος λειτουργίας.

• Αυξήστε την αποτελεσματική επιφάνεια S της πλάκας μέσω της εσωτερικής δομής, όχι μόνο του μεγέθους της συσκευασίας

Οι πολυστρωματικές κατασκευές αυξάνουν την «περιοχή» στοιβάζοντας πολλά στρώματα μέσα στο ίδιο αποτύπωμα, παρέχοντας συχνά περισσότερη χρησιμοποιήσιμη χωρητικότητα από το να μετακινούνται απλώς σε ένα φυσικά μεγαλύτερο τμήμα μιας δομής.

Όταν ο χώρος της πλακέτας είναι στενός, η χρήση πολλαπλών πυκνωτών παράλληλα μπορεί να αυξήσει την αποτελεσματική χωρητικότητα και επίσης να μειώσει το ESR, το οποίο τείνει να βελτιώνει τον χειρισμό των κυματισμών και την παροδική απόκριση με τρόπο που μπορείτε να μετρήσετε αμέσως.

Πολλαπλοί πυκνωτές παράλληλα.χαμηλότερο ESR;βελτιωμένη παροδική απόκριση.βελτιωμένος χειρισμός κυματισμών.

• Μειώστε την απόσταση των πλακών d διατηρώντας παράλληλα ορατό το ύψος της κεφαλής αξιοπιστίας

Η μείωση του d αυξάνει την χωρητικότητα, αλλά μπορεί επίσης να περιορίσει το περιθώριο τάσης διάσπασης και να αυξήσει τον κίνδυνο διαρροής, ειδικά σε συνθήκες μόλυνσης, υγρασίας ή παρατεταμένης καταπόνησης υψηλής θερμοκρασίας.

Στα προϊόντα μεγάλης διάρκειας ζωής, οι συντηρητικές επιλογές απόστασης —ή η επιλογή ενός εξαρτήματος με άνετο περιθώριο ονομαστικής τάσης— συχνά αποδίδουν με την αποφυγή της αργής υποβάθμισης και των διακοπτόμενων βλαβών που είναι γνωστό ότι είναι δύσκολο να προκληθούν εκ των υστέρων μετά τη συναρμολόγηση.

Μια σχεδιαστική προοπτική που τείνει να παράγει πιο σταθερά αποτελέσματα

Η μεγιστοποίηση της χωρητικότητας σπάνια λειτουργεί καλά ως ώθηση μίας παραμέτρου.το αποτέλεσμα συνήθως εξαρτάται από το πώς η χωρητικότητα αλληλεπιδρά με το ESR/ESL, την ονομαστική τάση, τη συμπεριφορά μεροληψίας, τη διάρκεια ζωής και τη φυσική τοποθέτηση.

Μια στρατηγική συνδυασμού συμπεριφέρεται συχνά πιο ήρεμα σε πραγματικά συστήματα: ένας μεγαλύτερος πυκνωτής όγκου για ενέργεια χαμηλής συχνότητας συν μικρότεροι πυκνωτές χαμηλής επαγωγής που τοποθετούνται κοντά σε ευαίσθητα φορτία μπορούν να αποδώσουν καλύτερη σταθερότητα από το να βασίζεσαι σε ένα μεγάλο εξάρτημα.

Ογκώδης πυκνωτής για ενέργεια χαμηλής συχνότητας.Μικρότεροι πυκνωτές χαμηλής επαγωγής κοντά σε κρίσιμα φορτία.Βελτιώσεις σταθερότητας βάσει της τοποθέτησης.

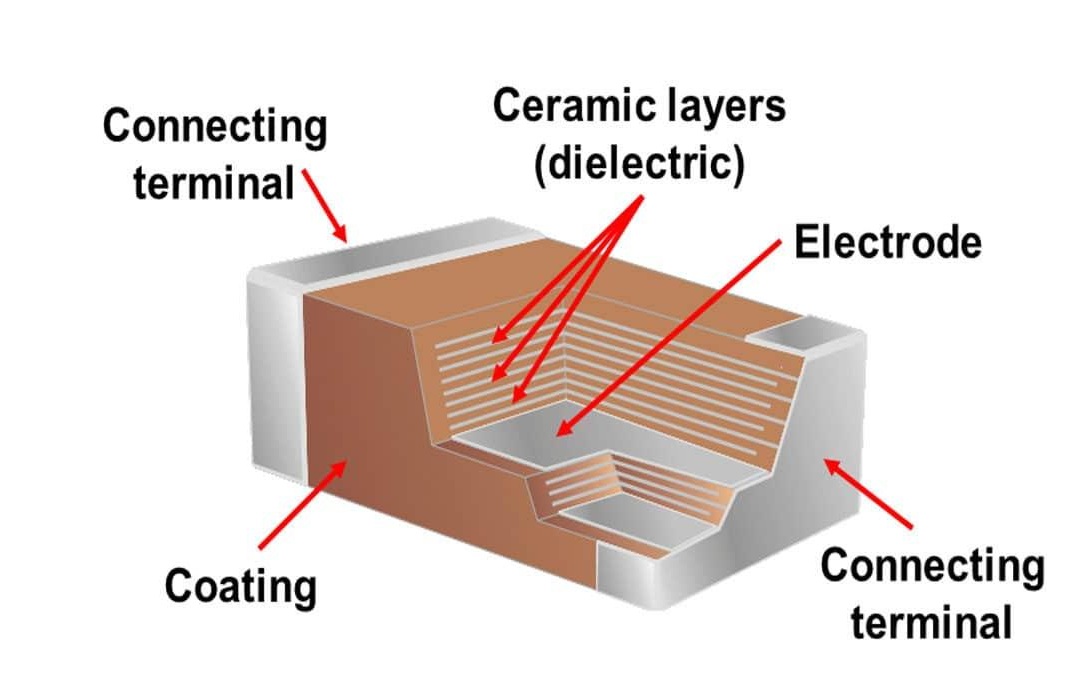

MLCC Ceramic Capacitor Architecture

Οι κεραμικοί πυκνωτές πολλαπλών στρωμάτων (MLCC) βασίζονται σε μια μονολιθική πολυστρωματική κατασκευή για να προσφέρουν υψηλή χωρητικότητα μέσα σε ένα πολύ μικρό πακέτο.Το εσωτερικό σώμα δημιουργείται με επανειλημμένη στοίβαξη εξαιρετικά λεπτών κεραμικών διηλεκτρικών φύλλων με μεταλλικά στρώματα ηλεκτροδίων τοποθετημένα ανάμεσά τους σε εναλλασσόμενο σχέδιο.Το σχέδιο του ηλεκτροδίου είναι διατεταγμένο έτσι ώστε κάθε άλλο στρώμα ηλεκτροδίου να δρομολογείται στο ένα άκρο του τσιπ, ενώ τα υπόλοιπα στρώματα δρομολογούνται στο αντίθετο άκρο.Μετά τη στοίβαξη, το συγκρότημα πιέζεται σε ένα συμπαγές «πράσινο» μπλοκ, όπου η ευθυγράμμιση, η ομοιομορφία του στρώματος και η καθαριότητα διαμορφώνουν αθόρυβα τη συμπεριφορά του εξαρτήματος αργότερα.Στη συνέχεια, η στοίβα πυροδοτείται σε υψηλή θερμοκρασία, κατά την οποία το κεραμικό συμπυκνώνεται και το δίκτυο ηλεκτροδίων κλειδώνεται σε μια ενιαία άκαμπτη δομή.

Μόλις ολοκληρωθεί η πυροδότηση, σχηματίζονται τερματισμοί και στα δύο άκρα για τη σύνδεση των θαμμένων σετ ηλεκτροδίων με τον έξω κόσμο, παράγοντας σύντομες εσωτερικές διαδρομές ρεύματος και χαμηλή παρασιτική επαγωγή που συχνά εκτιμάται στην αποσύνδεση υψηλής ταχύτητας.

Επίπεδη στοίβα: Πώς χτίζεται η χωρητικότητα με εμβαδόν, όχι με αποτύπωμα

Κάθε ζεύγος διηλεκτρικού και ηλεκτροδίου συμπεριφέρεται σαν πυκνωτής παράλληλης πλάκας και η συνολική χωρητικότητα αυξάνεται καθώς προστίθενται πιο ενεργά στρώματα.

Αυτή η προσέγγιση αυξάνει την αποτελεσματική επιφάνεια της πλάκας τοποθετώντας σε στρώσεις, αντί να επεκτείνει το μήκος και το πλάτος του εξαρτήματος, γι' αυτό τα MLCC ταιριάζουν άνετα εκεί που ο χώρος της πλακέτας είναι στενός.

Στην πράξη, η αναζήτηση περισσότερων στρωμάτων και λεπτότερων διηλεκτρικών μπορεί να μοιάζει με άσκηση εξισορρόπησης: ο ηλεκτρικός στόχος είναι ξεκάθαρος, αλλά η ανοχή για ελαττώματα και παραλλαγές τείνει να στενεύει καθώς οι γεωμετρίες γίνονται πιο επιθετικές.

Πολλές ομάδες καταλήγουν να αντιμετωπίζουν τη "μέγιστη χωρητικότητα στη μικρότερη περίπτωση" ως στόχο που βελτιώνεται από τα δεδομένα πιστοποίησης, το ιστορικό αποτυχίας και αυτό που είναι διατεθειμένες να διορθώσουν αργότερα στο εργαστήριο.

Διηλεκτρικό Πάχος και Καταπόνηση Πεδίου: Το ήσυχο Κόστος του Αδυνατίσματος

Η μείωση του πάχους του διηλεκτρικού αυξάνει την χωρητικότητα, αλλά αυξάνει επίσης την ένταση του ηλεκτρικού πεδίου στην ίδια εφαρμοζόμενη τάση.

Το υψηλότερο άγχος πεδίου μπορεί να επιταχύνει τη συμπεριφορά γήρανσης και να μειώσει το ύψος του κεφαλιού κατά τη διάρκεια παροδικών περιστάσεων, ειδικά όταν η σιδηροτροχιά βλέπει περιστασιακά υπέρβαση ή κουδούνισμα.

Κατά τη διάρκεια της δοκιμής και της επικύρωσης συναρμολόγησης, η τάση λειτουργίας μειώνεται συχνά ή επιλέγονται λιγότερο επιθετικά μεγέθη συσκευασίας για κόμβους με αιχμές τάσης, επειδή η πρόληψη σπάνιων αστοχιών είναι πιο σημαντική από την εξοικονόμηση μικρού χώρου στην πλακέτα.

Συνέχεια ηλεκτροδίου και γεωμετρία ακμών: όπου οι λεπτές επιλογές διάταξης εμφανίζονται αργότερα

Τα εσωτερικά ηλεκτρόδια πρέπει να παραμένουν συνεχή όπου προορίζεται, και το σχήμα εναλλασσόμενης σύνδεσης πρέπει να παραμένει σταθερό στρώμα σε στρώμα για να αποφευχθεί η απώλεια της ενεργού περιοχής.

Η επικάλυψη ηλεκτροδίων καθορίζει την περιοχή αποτελεσματικής χωρητικότητας, ενώ τα άκρα των ηλεκτροδίων και τα διηλεκτρικά περιθώρια επηρεάζουν τη συγκέντρωση του τοπικού πεδίου.

Μικρές γεωμετρικές διαφορές μπορούν να μετατοπίσουν την κατανομή της τάσης, η οποία συχνά γίνεται ορατή σε δοκιμές υψηλής τάσης, υψηλής υγρασίας ή μακράς διάρκειας.

Αυτό εξηγεί μια οικεία απογοήτευση στις εργασίες πιστοποίησης: δύο MLCC με την ίδια ονομαστική χωρητικότητα και ονομαστική τάση μπορούν ακόμα να διαχωριστούν αισθητά όταν υποβάλλονται στο ίδιο προφίλ καταπόνησης.

Co-Firing and Monolithic Integrity: How Sintering Shapes the End Result

Η πυροσυσσωμάτωση κάνει περισσότερα από την ένωση στρωμάτων μεταξύ τους.Καθορίζει τη δομή των κόκκων, την πυκνότητα και το υπολειπόμενο πορώδες του κεραμικού.Καθορίζει επίσης την ποιότητα της διεπαφής διηλεκτρικού-ηλεκτροδίου, συμπεριλαμβανομένου του πόσο καλά συνδέονται τα υλικά και πόσο σταθερά σχηματίζεται η διεπαφή σε χιλιάδες στρώματα.Αυτά τα μικροδομικά αποτελέσματα επηρεάζουν την αντίσταση μόνωσης, τις διηλεκτρικές απώλειες και τη μηχανική αντοχή με τρόπους που συχνά αισθάνονται «ψημένο» μόλις γίνει το ψήσιμο.

Η ηλεκτρική συμπεριφορά του MLCC διαμορφώνεται σε μεγάλο βαθμό κατά τη διάρκεια της διαδικασίας ψησίματος, επειδή οι μεταγενέστερες δοκιμές μπορούν να ταξινομήσουν μόνο τα αποτελέσματα που παράγονται από τις συνθήκες του κλιβάνου.

Η ποιότητα της επαφής του ηλεκτροδίου, η συμπεριφορά διάχυσης και η καθαρότητα της επιφάνειας επηρεάζουν το ESR, τη διαρροή και τη μακροπρόθεσμη σταθερότητα.Όταν επανεμφανίζονται προβλήματα παραγωγής, η βασική αιτία συχνά προσγειώνεται σε ανεπαίσθητη μεταβλητότητα διεπαφής και όχι σε προφανή απώλεια διαστάσεων, η οποία μπορεί να είναι τρελή επειδή το εξάρτημα φαίνεται σωστό αλλά συμπεριφέρεται διαφορετικά.Αυτή η πραγματικότητα οδηγεί σε αυστηρότερους ελέγχους της διαδικασίας και πιο πειθαρχημένη εισερχόμενη επιθεώρηση για κατασκευές υψηλής αξιοπιστίας, ειδικά όταν οι επιστροφές πεδίου είναι πολιτικά και οικονομικά επώδυνες.

Εξωτερικοί τερματισμοί: Ηλεκτρική συνδεσιμότητα και χειρισμός μηχανικών τάσεων

Οι εξωτερικοί τερματισμοί συνδέουν τα εσωτερικά σετ ηλεκτροδίων με το PCB και ολοκληρώνουν την ηλεκτρική διαδρομή από τη θαμμένη στοίβα έως τις αρθρώσεις συγκόλλησης.Τα υλικά τερματισμού και η επιμετάλλωση επιλέγονται για να υποστηρίζουν τη συγκόλληση και την αντοχή στη διάβρωση, ενώ παρέχουν επίσης κάποια μηχανική συμμόρφωση.Επειδή το κεραμικό σώμα είναι άκαμπτο και το PCB μπορεί να λυγίσει, η περιοχή τερματισμού καταλήγει να φέρει ένα δυσανάλογο μερίδιο μηχανικής καταπόνησης κατά τη διάρκεια του θερμικού κύκλου και της κάμψης της σανίδας.

Για πολλές ομάδες, η επιλογή τερματισμού γίνεται μέρος της συζήτησης για την αξιοπιστία και όχι μια μικρή λεπτομέρεια συσκευασίας.

Συστήματα τερματισμού και ευέλικτη συμπεριφορά σε πραγματικές συναρμολογήσεις

Οι σύγχρονες στοίβες τερματισμού μπορεί να περιλαμβάνουν πιο συμβατά στρώματα σχεδιασμένα να μειώνουν τη μεταφορά τάσεων στο κεραμικό σώμα.

Αυτό γίνεται ιδιαίτερα σημαντικό σε πυκνές διατάξεις, μακριές σανίδες και στάδια κατασκευής που προκαλούν κάμψη, όπως η αποσύνδεση ή η εισαγωγή συνδετήρων.

Τα δεδομένα πεδίου και η εμπειρία απόρριψης συχνά υποδεικνύουν τη μηχανική πρόκληση βλάβης ως κοινή αιτία αστοχίας, επομένως αξιολογεί το στυλ τερματισμού παράλληλα με την κατηγορία διηλεκτρικού αντί να το αντιμετωπίζει ως εκ των υστέρων.

Διηλεκτρικές Συνθέσεις: Αντιστοίχιση συμπεριφοράς απόδοσης με την περίπτωση χρήσης

Τα διηλεκτρικά MLCC έχουν σχεδιαστεί για να δίνουν έμφαση σε διαφορετικά προφίλ απόδοσης και ο χώρος του εμπορίου σπάνια είναι λεπτός όταν οι συνθήκες λειτουργίας είναι ρεαλιστικές.Ορισμένες συνθέσεις επικεντρώνονται στη μεγιστοποίηση της πυκνότητας χωρητικότητας, ενώ άλλες δίνουν έμφαση στη σταθερότητα σε όλη τη θερμοκρασία, την προκατάληψη DC και το χρόνο.Η επιλογή τείνει να λειτουργεί καλύτερα όταν ξεκινά από την πραγματική απαίτηση του συστήματος: η αποσύνδεση μπορεί να ευνοήσει την αποθήκευση φόρτισης ανά όγκο, ενώ ο χρονισμός και το φιλτράρισμα μπορεί να ευνοήσουν την προβλεψιμότητα και τη χαμηλότερη μετατόπιση.

Πυκνότητα χωρητικότητας έναντι σταθερότητας

Τα διηλεκτρικά υψηλής χωρητικότητας συχνά δείχνουν μεγαλύτερη εξάρτηση από την προκατάληψη και τη θερμοκρασία DC, γεγονός που μπορεί να εκπλήξει τα σχέδια που υποθέτουν ότι η τιμή της πινακίδας είναι αυτή που λαμβάνει το κύκλωμα.Τα πιο σταθερά διηλεκτρικά συνήθως παρέχουν χαμηλότερη χωρητικότητα ανά όγκο, αλλά η συμπεριφορά τους τείνει να είναι ευκολότερο να δεσμεύεται στις γωνίες λειτουργίας.

Μια πρακτική μέθοδος είναι να αποφασίσετε εάν το κύκλωμα χρειάζεται αυστηρή ακρίβεια χωρητικότητας ή απλά αρκετή αποτελεσματική χωρητικότητα υπό πραγματική προκατάληψη και θερμοκρασία και, στη συνέχεια, επιλέξτε την οικογένεια διηλεκτρικών που ευθυγραμμίζεται με αυτήν την προσδοκία.

Κοινές διαφορές συμπεριφοράς Οι μηχανικοί συνήθως παρακολουθούν χωριστά:

• Εξάρτηση πόλωσης DC (πτώση χωρητικότητας υπό εφαρμοζόμενη τάση DC)
• Συντελεστής θερμοκρασίας (μεταβολή χωρητικότητας στο εύρος λειτουργίας)
• Ρυθμός γήρανσης (μετατόπιση χωρητικότητας με την πάροδο του χρόνου)
• Χαρακτηριστικά απώλειας (συντελεστής διάχυσης και συμπεριφορά συχνότητας)

Βασική προοπτική: Δομή MLCC ως διαχειριζόμενο σύνολο συναλλαγών

Τα MLCC συχνά συνοψίζονται ως "περισσότερα επίπεδα αποδίδουν μεγαλύτερη χωρητικότητα", αλλά η καθημερινή εργασία σχεδιασμού τείνει να περιστρέφεται γύρω από τη διαχείριση ανταγωνιστικών περιορισμών.Ο αριθμός των στρωμάτων, το πάχος του διηλεκτρικού, η γεωμετρία των ηλεκτροδίων, τα αποτελέσματα πυροδότησης και ο σχεδιασμός τερματισμού αλληλεπιδρούν για τον προσδιορισμό του παραδοθέντος αποτελέσματος στο κύκλωμα.Αυτό που τελικά έχει σημασία στο πεδίο δεν είναι μόνο η ονομαστική χωρητικότητα, αλλά η χωρητικότητα υπό προκατάληψη, οι απώλειες στη συχνότητα, η ανοχή στη μηχανική καταπόνηση και η σταθερότητα με την πάροδο του χρόνου.Η αντιμετώπιση του MLCC ως κατασκευασμένης δομής αντί για μια μεμονωμένη καταχώρηση φύλλου δεδομένων συνήθως οδηγεί σε ομαλότερους κύκλους πιστοποίησης και λιγότερες δυσάρεστες ανακαλύψεις μετά την κυκλοφορία.

Παράμετροι επιλογής κεραμικού πυκνωτή

Μονάδες χωρητικότητας, κλίμακες πραγματικής αξίας και γρήγορες μετατροπές

Η χωρητικότητα γράφεται συνήθως σε pF, nF και μF, κυρίως επειδή το 1 F είναι πολύ πιο πέρα από αυτό που τοποθετούν ποτέ τα περισσότερα σχέδια σε επίπεδο PCB σε έναν μόνο κόμβο (1 F = 1.000.000 μF).Σε τακτικές σχηματικές αναθεωρήσεις και ελέγχους BOM, η αναγνωρισιμότητα της μονάδας τείνει να αποφασίζει εάν ένα σχέδιο είναι καθαρό και προβλέψιμο ή συσσωρεύει αθόρυβα κίνδυνο που μπορεί να αποφευχθεί, ειδικά όταν οι αριθμοί εξαρτημάτων διαφέρουν μόνο κατά ένα επίθημα.

Συχνά συμβαίνουν εσφαλμένες αναγνώσεις όταν μια τιμή "φαίνεται σωστή", αλλά η μονάδα είναι απενεργοποιημένη κατά τρεις ή έξι τάξεις μεγέθους και αυτό μπορεί να οδηγήσει σε πίνακες που συμπεριφέρονται περίεργα, παρόλο που η εκτυπωμένη τιμή φαίνεται λογική με μια ματιά.Οι ομάδες που οικοδομούν μια συνήθεια γρήγορης μετατροπής συνήθως αφιερώνουν λιγότερο χρόνο για την αποσφαλμάτωση του "μυστηρίου" θορύβου και λιγότερο χρόνο για την ταξινόμηση των επιστροφών αγορών.

Κοινές σχέσεις:

• 1 µF = 1000 nF = 1.000.000 pF
• 1 nF = 1000 pF

Μια κοινή προσέγγιση σχεδιασμού κατά την πρώιμη τοποθέτηση είναι η συσχέτιση:

• pF: εύρη περικοπής διαδρομής σήματος και RF
• nF: παράκαμψη υψηλής συχνότητας και τοπικές περιοχές καταστολής HF
• μF: τοπική αποθήκευση ενέργειας και εύρη υποστήριξης φορτίου χαμηλότερης συχνότητας

Τούτου λεχθέντος, είναι εύκολο να γίνετε υπερβολικά άνετοι με το μοτίβο της «τυπικής αξίας».Ο πιο αξιόπιστος τρόπος για να επιβεβαιώσετε μια τιμή είναι να ελέγξετε ποια σύνθετη αντίσταση θα παρουσιάσει ο πυκνωτής (και η επαγωγή στερέωσής του) στη ζώνη συχνοτήτων που πραγματικά διεγείρει το κύκλωμα, αντί να εμπιστευτείτε αυτό που φαίνεται τυπικό στο χαρτί.

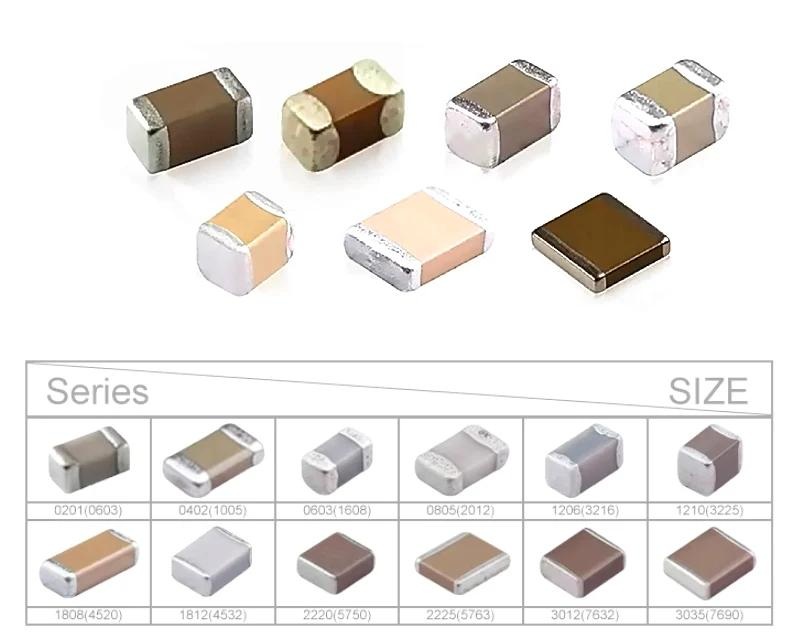

Εύρος χωρητικότητας, περιορισμένη διαθεσιμότητα πακέτου και εντάσεις αξιοπιστίας

Στους καταλόγους, οι κεραμικοί πυκνωτές καλύπτουν περίπου 0,5 pF έως περίπου 100 μF, αλλά οι τιμές που είναι πραγματικά αγοραστές και σταθερές στην παραγωγή διαμορφώνονται από το μέγεθος της συσκευασίας, το διηλεκτρικό σύστημα και την ονομαστική τάση.Ακόμη και όταν δύο μέρη μοιράζονται την ίδια ονομαστική χωρητικότητα, η μετακίνηση μεταξύ των πακέτων μπορεί να αλλάξει τον τρόπο συμπεριφοράς τους στο κύκλωμα επειδή η γεωμετρία και η διηλεκτρική σύνθεση επηρεάζουν την απώλεια DC-bias, το ESR/ESL και την ευαισθησία σε μηχανικές βλάβες.

Αυτό που εκπλήσσει συχνά τους ανθρώπους, ειδικά κατά τη διάρκεια μιας πρώτης διάταξης υψηλής πυκνότητας, είναι το πόσο γρήγορα η «ονομαστική χωρητικότητα» σταματά να μοιάζει με την «χωρητικότητα εντός κυκλώματος» όταν υπάρχουν πόλωση DC και θερμοκρασία.Μια πλακέτα που φαίνεται ήρεμη στον πάγκο σε χαμηλή πίεση μπορεί να παρασυρθεί σε οριακή συμπεριφορά αφού ο πυκνωτής κάθεται κοντά στην τάση λειτουργίας, θερμαίνεται από τους γείτονες ή παρουσιάζει κάμψη κατά την αποεπιφάνεια ή τη συναρμολόγηση του περιβλήματος.

Παραδείγματα που δείχνουν τον εμπορικό χώρο χωρίς να λένε όλη την ιστορία από μόνα τους:

• 0402: μερικές φορές διατίθεται περίπου 10 µF / 10 V σε ορισμένες σειρές
• 0805: μερικές φορές διατίθεται περίπου 47 μF σε ορισμένες κατηγορίες τάσης

Η υψηλή χωρητικότητα σε μια μικρή συσκευασία μπορεί να προκαλέσει προβλήματα όπως μεγαλύτερη πτώση χωρητικότητας υπό προκατάληψη DC, μεγαλύτερη ευαισθησία στη θερμοκρασία σε πολλά διηλεκτρικά Κλάσης II και υψηλότερο κίνδυνο εύκαμπτων ρωγμών.Το αποτέλεσμα είναι ότι το «ταιριάζει στην τιμή» μπορεί ακόμα να αφήσει το κύκλωμα να λειτουργεί σαν η τιμή να ήταν πολύ μικρότερη.

Μια πιο σταθερή ροή επιλογής είναι να ξεκινά από το πώς ο κόμβος πρέπει να συμπεριφέρεται ηλεκτρικά και στη συνέχεια να λειτουργεί προς τα έξω σε μέρη που μπορούν να διατηρήσουν αυτή τη συμπεριφορά σε πραγματικές συνθήκες:

• Αντοχή στόχου έναντι συχνότητας
• Επιτρεπόμενος κυματισμός στο σημείο φόρτισης
• Σχήμα και διάρκεια παροδικού ρεύματος
• Αναμενόμενη πόλωση DC και εύρος θερμοκρασίας
• Μηχανικό περιβάλλον (εύκαμπτη σανίδα, χειρισμός συναρμολόγησης)

Όταν ο χώρος της πλακέτας είναι περιορισμένος, η χωρητικότητα συχνά διαιρείται σε πολλά MLCC μεσαίας αξίας αντί να χρησιμοποιείται ένα εξάρτημα πολύ υψηλής αξίας κοντά στο όριο του μεγέθους της συσκευασίας.Αυτή η μέθοδος βελτιώνει την κοινή χρήση ρεύματος, μειώνει την επίδραση ενός ραγισμένου στοιχείου και διευκολύνει τον έλεγχο της σύνθετης αντίστασης.

Ονομαστική τάση, συνήθειες μείωσης και συνέπειες για το μέγεθος/την χωρητικότητα

Οι τιμές τάσης του κεραμικού πυκνωτή συχνά κυμαίνονται από περίπου 2,5 V έως την περιοχή kV (περίπου 3 kV) ανάλογα με την κατασκευή.Η υψηλότερη ικανότητα τάσης σημαίνει γενικά παχύτερο διηλεκτρικό και μεγαλύτερη εσωτερική απόσταση, η οποία τείνει να αυξάνει το μέγεθος ή να περιορίζει τη μέγιστη χωρητικότητα που μπορεί να επιτευχθεί σε ένα δεδομένο αποτύπωμα.

Μια κοινά χρησιμοποιούμενη κατευθυντήρια γραμμή λειτουργίας είναι η διατήρηση της τάσης λειτουργίας κάτω από περίπου το 70% της ονομαστικής τάσης.Αυτή η προσέγγιση συμβάλλει στη βελτίωση της μακροπρόθεσμης αξιοπιστίας, μειώνει την απώλεια χωρητικότητας DC-bias σε πολλούς πυκνωτές Τάξης II και παρέχει καλύτερη προστασία από μεταβατικά και κουδουνίσματα που μπορεί να μην εμφανίζονται στους βασικούς υπολογισμούς σταθερής κατάστασης.

Σε πραγματικές ράγες ισχύος, η σύντομη υπέρβαση μπορεί να είναι αρκετά μεγάλη ώστε να παραβιάζει τη σκέψη «μόνο για ονομαστική».Έτσι, η επιλογή βαθμολόγησης συνήθως προσγειώνεται πιο κοντά στις αιχμές στη χειρότερη περίπτωση (συμπεριλαμβανομένης της εκκίνησης, της θερμής πρίζας, των ισοδυνάμων φόρτωσης ή της υπέρβασης βρόχου ελέγχου) παρά στην τυπωμένη τάση τροφοδοσίας.

Υπάρχει επίσης μια λεπτή διαπραγμάτευση που θα συζητήσουν οι έμπειροι αναθεωρητές: η επιλογή υψηλότερης ονομαστικής τάσης από το ελάχιστο μπορεί μερικές φορές να βελτιώσει την αποτελεσματική χωρητικότητα στην πραγματική τάση λειτουργίας επειδή το διηλεκτρικό είναι λιγότερο καταπονημένο.Ταυτόχρονα, αυτή η επιλογή μπορεί να ωθήσει το σχέδιο σε μια μεγαλύτερη συσκευασία ή μια πιο ακριβή σειρά.Το πιο ικανοποιητικό αποτέλεσμα τείνει να είναι αυτό που παρέχει την απαιτούμενη αποτελεσματική χωρητικότητα υπό προκατάληψη με λογικό μέγεθος και σταθερότητα αγορών, αντί να κυνηγάει την υψηλότερη βαθμολογία στο ράφι.

Έλεγχος διηλεκτρικών επιλογών, συμπεριφοράς θερμοκρασίας και «αποτελεσματικής χωρητικότητας»

Οι κεραμικοί πυκνωτές συνήθως ομαδοποιούνται σε κατηγορία I (υψηλή σταθερότητα) και κατηγορία II (υψηλή ογκομετρική απόδοση με περισσότερες διακυμάνσεις).Τα διηλεκτρικά κατηγορίας I, όπως το C0G/NP0, παρουσιάζουν τυπικά εξαιρετική σταθερότητα θερμοκρασίας, χαμηλή απώλεια και πολύ μικρή εξάρτηση από την τάση, η οποία ευθυγραμμίζεται καλά με τα φίλτρα ακριβείας, τα δίκτυα χρονισμού και την εργασία ραδιοσυχνοτήτων όπου η προβλεψιμότητα είναι αδιαπραγμάτευτη κατά τη διάρκεια του συντονισμού.

Τα διηλεκτρικά κατηγορίας II όπως τα X7R, X5R και Y5V παρέχουν πολύ μεγαλύτερη χωρητικότητα ανά όγκο και χρησιμοποιούνται ευρέως για αποσύνδεση και παράκαμψη χύδην.Το εμπόριο είναι ότι η χωρητικότητά τους μπορεί να μετατοπιστεί με τη θερμοκρασία, την εφαρμοζόμενη τάση DC και τη γήρανση.Εάν αυτή η συμπεριφορά αγνοηθεί, το κύκλωμα μπορεί να καταλήξει να λειτουργεί σαν να έχει διαφορετικό BOM από αυτό που εγκρίθηκε.

Κοινά παραδείγματα κατηγορίας I και class II:

• Κατηγορία I: C0G/NP0
• Κλάση II: X7R, X5R, Y5V

Μεταξύ των δημοφιλών επιλογών κατηγορίας ΙΙ, το X7R επιλέγεται συχνά για αποσύνδεση ισχύος επειδή τείνει να διατηρεί χωρητικότητα σε μεγαλύτερο εύρος θερμοκρασιών από το X5R, ενώ το Y5V είναι γνωστό για μεγάλη απώλεια χωρητικότητας υπό θερμοκρασία και προκατάληψη και συχνά διατηρείται για ρόλους όπου η διακύμανση είναι ανεκτή.Πολλές εκπλήξεις στο τελευταίο στάδιο αποφεύγονται αντιμετωπίζοντας την "ονομαστική χωρητικότητα" ως ετικέτα και επικυρώνοντας την "αποτελεσματική χωρητικότητα" στην πραγματική προκατάληψη και θερμοκρασία DC.Όταν παραλείπεται αυτό το βήμα επικύρωσης, δεν είναι ασυνήθιστο να διαπιστώσετε ότι ένα εξάρτημα "10 μF" συμπεριφέρεται σαν μόνο λίγα μF σε κύκλωμα και αυτό μπορεί να εμφανιστεί ως υψηλότερος κυματισμός, μεγαλύτερη πτώση σε γρήγορα φορτία ή μικρότερη άνεση βρόχου ελέγχου.

Στην πράξη, ένα BOM που συμπεριφέρεται σταθερά από το πρωτότυπο μέχρι την παραγωγή κατασκευάζεται συχνά με σκόπιμη μίξη: μέρη κατηγορίας I όπου η προβλέψιμη συμπεριφορά μειώνει τον συντονισμό και την επανεπεξεργασία και τμήματα κατηγορίας II όπου η πυκνότητα και το κόστος βοηθούν τη διάταξη να κλείσει, ενώ αφήνει αρκετό περιθώριο για την απορρόφηση των επιπτώσεων μεροληψίας και θερμοκρασίας χωρίς να μετατρέπεται η επικύρωση σε πυροσβεστική.

Τεχνικό Προφίλ Συμπεριφοράς Κεραμικών Πυκνωτών

Μοντέλα κυκλωμάτων (Μη ιδανική συμπεριφορά σε πραγματικές κατασκευές)

Οι κεραμικοί πυκνωτές δεν παρουσιάζουν «μόνο χωρητικότητα» μόλις εισέλθουν σε πραγματικό περιβάλλον PCB.Ένα μοντέλο εργασίας συνήθως συνδυάζει έναν ιδανικό πυκνωτή με ισοδύναμη επαγωγή σειράς (ESL) και αντίσταση ισοδύναμης σειράς (ESR), συν μια πεπερασμένη αντίσταση μόνωσης (IR) τοποθετημένη παράλληλα.Στην πράξη, αυτά τα παράσιτα αποφασίζουν εάν το εξάρτημα ησυχάζει μια ράγα ή καταλήγει να συμμετέχει στο πρόβλημα του θορύβου.Μπορεί να είναι απογοητευτικό να βλέπεις έναν προσεκτικά επιλεγμένο πυκνωτή να χάνει τον στόχο του, επειδή ένα μεγαλύτερο από το αναμενόμενο μέσω ζεύγους, ένα τεντωμένο ίχνος ή ένας διευρυμένος βρόχος ρεύματος αυξάνει αποτελεσματικά το ESL και απομακρύνει την ελάχιστη αντίσταση μακριά από τις συχνότητες που ο σχεδιασμός προσπαθούσε να ηρεμήσει.Μια πιο σταθερή συνήθεια σχεδιασμού είναι να αντιμετωπίζουμε τον πυκνωτή ως ένα εξάρτημα σε σχήμα συχνότητας του οποίου η συμπεριφορά καθορίζεται από κοινού από τη φυσική της συσκευής και τη γεωμετρία τοποθέτησης.

Πρακτικές επιπτώσεις των ESL, ESR και IR

Το ESL διαμορφώνει το όριο της ανώτερης συχνότητας όπου το εξάρτημα απομακρύνεται από τη χωρητική συμπεριφορά και αρχίζει να φαίνεται επαγωγικό.

Το ESR διαμορφώνει την απώλεια και την απόσβεση.Ανάλογα με το δίκτυο, μπορεί είτε να μαλακώσει τους συντονισμούς είτε, όταν είναι εξαιρετικά χαμηλός, να επιτρέψει πιο έντονες κορυφές που αισθάνονται «καθαρές» στο χαρτί αλλά αιχμηρές σε ένα διάγραμμα σύνθετης αντίστασης.

Σχήματα υπερύθρων διατήρηση φόρτισης και σταθερότητα μεροληψίας με την πάροδο του χρόνου.Τα κεραμικά συχνά πάνε καλά εδώ, ωστόσο η πεπερασμένη διαδρομή διαρροής εξακολουθεί να εμφανίζεται σε καταστάσεις υψηλής αντίστασης και μεγάλης διάρκειας.

ESL / ESR / IR Περίληψη (Ομαδοποιημένη):

• ESL: μετάβαση υψηλής συχνότητας και επαγωγική ανάληψη
• ESR: απόσβεση, απώλεια κυματισμών και κορυφαία ευκρίνεια συντονισμού
• IR: διαδρομή διαρροής που επηρεάζει τη συμπεριφορά συγκράτησης και τη σταθερότητα της πόλωσης

Εμπέδηση και συντονισμός (Πώς η συχνότητα καθορίζει την απόδοση κατά τη χρήση)

Η σύνθετη αντίσταση ενός κεραμικού πυκνωτή κινείται σημαντικά με τη συχνότητα.Σε χαμηλότερες συχνότητες, η σύνθετη αντίσταση κυριαρχείται από χωρητική αντίδραση και πέφτει καθώς αυξάνεται η συχνότητα.Η καμπύλη φτάνει σε μια αυτοσυντονιζόμενη συχνότητα (SRF) όπου η χωρητική και η επαγωγική αντίδραση γίνονται ίσες και αλληλοακυρώνονται, δημιουργώντας το χαμηλότερο σημείο σύνθετης αντίστασης κοντά στο εύρος συχνοτήτων που στοχεύει στη μείωση του θορύβου.Στο παρελθόν SRF, το ίδιο εξάρτημα συμπεριφέρεται όλο και πιο επαγωγικά και η σύνθετη αντίσταση ανεβαίνει ξανά, κάτι που μπορεί να φαίνεται αντίθετο κατά τη διάρκεια του εντοπισμού σφαλμάτων, επειδή ένας «αποσύνδεσμος» μπορεί να αρχίσει να τροφοδοτεί θόρυβο μέσω του δικτύου στις ίδιες τις συχνότητες που κυνηγούνται.Μια πιο αξιόπιστη νοοτροπία επιλογής είναι να ξεκινήσετε από το μετρημένο ή αναμενόμενο φάσμα θορύβου και, στη συνέχεια, να επιλέξετε τιμές πυκνωτών, μεγέθη θήκης και τοποθετήσεις που ευθυγραμμίζουν τη συμπεριφορά SRF με αυτό το φάσμα αντί να ποντάρετε σε έναν μόνο αριθμό ονομαστικής χωρητικότητας.

Σχεδιασμός-Επίπεδο Χρήση Αντήχησης

Η ευρυζωνική αποσύνδεση συνήθως επωφελείται από τη διανομή της χωρητικότητας σε πολλαπλές τιμές και πακέτα, έτσι ώστε τα SRF τους να απλώνονται αντί να συσσωρεύονται.Η γεωμετρία τοποθέτησης και τοποθέτησης μετακινούν άμεσα την αποτελεσματική συμπεριφορά SRF, έτσι η φυσική εγγύτητα στην προβλεπόμενη ισχύ/βρόχο γείωσης αλλάζει τα αποτελέσματα ακόμη και όταν το BOM παραμένει το ίδιο.Σε ορισμένα δίκτυα, η σκόπιμη προσθήκη απώλειας (μέσω ενός εξαρτήματος ελαφρώς υψηλότερου ESR ή μιας μικρής αντίστασης σειράς) μπορεί να κάνει την καμπύλη σύνθετης αντίστασης πιο ήρεμη και ευκολότερη στη ζωή από το να στοιβάζετε απλώς περισσότερη χωρητικότητα.

Τακτικές συντονισμού (Ομαδοποιημένες):

• Stagger SRFs με πολλαπλές τιμές και μεγέθη θήκης
• Μειώστε την αυτεπαγωγή στερέωσης μέσω σφιχτής τοποθέτησης και κοντών βρόχων
• Προσθέστε σκόπιμη απόσβεση όταν εμφανίζεται αιχμή ή αντισυντονισμός

ESR έναντι συχνότητας (μηχανισμοί απώλειας που μπορεί να σταθεροποιήσουν ή να αποσταθεροποιήσουν)

Το ESR δεν είναι σταθερός αριθμός.μετατοπίζεται με τη συχνότητα, τη διηλεκτρική σύνθεση, τη γεωμετρία των ηλεκτροδίων και τη θερμοκρασία.Κατά την εναλλαγή τροφοδοσίας, το ESR επηρεάζει το κυματισμό και αλληλεπιδρά με τη σταθερότητα του βρόχου με τρόπους που τείνουν να εμφανίζονται κατά την επικύρωση του τελευταίου σταδίου, όταν η αλλαγή ενός πυκνωτή μπορεί απροσδόκητα να αλλάξει το σχήμα της σύνθετης αντίστασης εξόδου.Πολλές ομάδες μαθαίνουν, μερικές φορές με τον δύσκολο τρόπο, ότι το «χαμηλότερο διαθέσιμο ESR» μπορεί να αποτύχει: το εξαιρετικά χαμηλό ESR μπορεί να εμβαθύνει τα ελάχιστα σύνθετης αντίστασης ενώ παράλληλα παράγει κορυφές αντισυντονισμού όταν πολλαπλοί πυκνωτές συνδέονται μέσω της επαγωγής επιπέδου.Από την άλλη πλευρά, το πολύ ESR αυξάνει τον κυματισμό και τη θέρμανση.Ένας πρακτικός στόχος είναι ένα προφίλ σύνθετης αντίστασης που παραμένει προβλέψιμο σε όλες τις συνθήκες λειτουργίας, ακόμα κι αν αυτό σημαίνει αποδοχή κάποιας απώλειας όπου κάνει το δίκτυο να συμπεριφέρεται πιο ήρεμα.

Θέματα ρυθμιστή μεταγωγής

Η συμπεριφορά του κυματισμού εξαρτάται από το ESR στη συχνότητα μεταγωγής και τις αρμονικές του, επομένως ο ίδιος πυκνωτής μπορεί να φαίνεται καλός στις μετρήσεις συνεχούς ρεύματος, αλλά να έχει χαμηλότερη απόδοση υπό το ρεύμα κυματισμού.Τα περιθώρια σταθερότητας μπορούν να μετατοπιστούν επειδή το σχήμα σύνθετης αντίστασης του δικτύου εξόδου επηρεάζει την απόκριση βρόχου, ειδικά όταν ένας σχεδιασμός ρυθμιστή αναμένει σιωπηρά μια συγκεκριμένη γειτονιά ESR.Η θερμική συμπεριφορά ακολουθεί τη διάχυση (I²R) και οι μικρές συσκευασίες μπορούν να θερμανθούν αισθητά υπό κυματισμό ρεύματος, κάτι που μπορεί να αισθανθεί εκπληκτικό κατά την ανάδυση όταν οι ηλεκτρικοί αριθμοί φαίνονται μέτριοι.

Επιδράσεις που αντιμετωπίζουν ρυθμιστές (ομαδοποιημένες):

• Ripple: συνεισφορά ESR στον τόνο μεταγωγής και στις αρμονικές
• Σταθερότητα: αλληλεπίδραση σχήματος σύνθετης αντίστασης με τον βρόχο ελέγχου
• Θερμική: επίδραση θέρμανσης και αξιοπιστίας I²R υπό κυματισμό ρεύματος

Επίπεδα Ακρίβειας (Η ανοχή είναι ένα σημείο εκκίνησης, όχι ολόκληρη η ιστορία)

Οι κεραμικοί πυκνωτές γενικά δεν συμπεριφέρονται με ακρίβεια σαν αντίσταση.Οι συνήθεις βαθμοί ανοχής περιλαμβάνουν ±5%, ±10% και ±20%, με αυτό που είναι ρεαλιστικά διαθέσιμο ανάλογα με την τιμή, το μέγεθος της θήκης και το διηλεκτρικό σύστημα.Ακόμη και όταν η τυπωμένη ανοχή φαίνεται καθησυχαστική, η "αποτελεσματική χωρητικότητα" του κυκλώματος διαμορφώνεται περαιτέρω από τη θερμοκρασία, την προκατάληψη DC, τη γήρανση (για ορισμένα διηλεκτρικά) και τη συχνότητα μέτρησης που χρησιμοποιείται για τον χαρακτηρισμό της.Για κυκλώματα όπου η τιμή χωρητικότητας επηρεάζει άμεσα τη συμπεριφορά, είναι συχνά πιο καθησυχαστικό συναισθηματικά και τεχνικά πιο ασφαλές, να αντιμετωπίζεται η ανοχή της πινακίδας ως παράθυρο ταξινόμησης και στη συνέχεια να επιβεβαιώνεται η πραγματική χωρητικότητα υπό τις πραγματικές συνθήκες τάσης, θερμοκρασίας και συχνότητας συνεχούς ρεύματος που θα αντιμετωπίσει το κύκλωμα.

Όπου η ανοχή οδηγεί σε παρατηρήσιμη συμπεριφορά συστήματος

Μικρές μετατοπίσεις χωρητικότητας μπορεί να μεταφραστούν σε πολύ αισθητή χρονική μετατόπιση στις καθυστερήσεις και τους ταλαντωτές RC, που τείνει να είναι η πρώτη θέση που οι ομάδες αισθάνονται τον πόνο.Στα αναλογικά φίλτρα, η κίνηση της γωνιακής συχνότητας μπορεί να εμφανιστεί ως υποβαθμισμένο εύρος ζώνης, απόκριση φάσης ή διαμόρφωση θορύβου που δεν ανταποκρίνεται πλέον στις προσδοκίες.Στην ανίχνευση και στη μέτρηση βάσει φορτίου, οι αλλαγές χωρητικότητας μπορεί να μοιάζουν με μετατόπιση ή θόρυβο, κάνοντας τη βαθμονόμηση να αισθάνεται ασταθής ακόμα και όταν ο ίδιος ο αισθητήρας είναι εντάξει.

Εφαρμογές ευαίσθητες στην ανοχή (ομαδοποιημένες):

• Χρονισμός RC και ταλαντωτές: σφάλμα συχνότητας/καθυστέρησης από μικρές μετατοπίσεις
• Αναλογικό φιλτράρισμα: μετατόπιση γωνίας και απόκλιση διαμόρφωσης σήματος
• Ανίχνευση βάσει φόρτισης: εμφανής θόρυβος/μετατόπιση και μετατόπιση βαθμονόμησης

Επιδράσεις πόλωσης θερμοκρασίας και συνεχούς ρεύματος (Κοινές πηγές συρρίκνωσης χωρητικότητας)

Η σταθερότητα της χωρητικότητας είναι στενά συνδεδεμένη με την κατηγορία διηλεκτρικού.Τα κεραμικά υψηλής διαπερατότητας, όπως τα X5R και X7R, παρέχουν υψηλή χωρητικότητα σε μικρό όγκο, αλλά η αποτελεσματική τους χωρητικότητα συχνά πέφτει κάτω από την προκατάληψη DC, μερικές φορές σε μια ποσότητα που αιχμαλωτίζει τις ομάδες κατά την πρώτη ενεργοποίηση.Είναι μια γνωστή ταλαιπωρία: ένας πυκνωτής «10 μF» μπορεί να συμπεριφέρεται πολύ μικρότερος στην τάση λειτουργίας, αλλάζοντας τη δυναμική του ρυθμιστή και ωθώντας το κυματισμό υψηλότερα από τις προσομοιώσεις που προβλέπονταν, εάν δεν μοντελοποιούνταν η εξάρτηση από προκατάληψη.Οι αλλαγές θερμοκρασίας διαμορφώνουν περαιτέρω την χωρητικότητα και η συνδυασμένη συμπεριφορά θερμοκρασίας συν-προκατάληψης μπορεί να κυριαρχήσει σε αυτό που πραγματικά βιώνει το κύκλωμα.Μια ροή εργασιών επιλογής που τείνει να γερνάει καλά είναι η αξιολόγηση της χωρητικότητας στην προβλεπόμενη τάση συνεχούς ρεύματος, το εύρος θερμοκρασίας και τη ζώνη συχνοτήτων — και στη συνέχεια να αποφασίσετε εάν ο υπόλοιπος χώρος κεφαλής ταιριάζει με το επίπεδο άνεσης του σχεδιασμού.

Πρακτική καθοδήγηση για X5R/X7R

Η στήριξη στην χωρητικότητα της πινακίδας στην τάση λειτουργίας συχνά οδηγεί σε αισιόδοξα αποτελέσματα, επομένως οι καμπύλες DC-bias του προμηθευτή ή η άμεση μέτρηση συνήθως παρέχουν μια πιο ήρεμη μηχανική διαδρομή.Η αύξηση της ονομαστικής τάσης μπορεί να μειώσει την απώλεια DC-bias, αν και μπορεί να ανταλλάσσεται έναντι του μεγέθους και του κόστους με τρόπους που θα παρατηρήσει η αγορά και η διάταξη.Όταν η σταθερότητα της χωρητικότητας είναι η προτίμηση σχεδιασμού, επιλέγονται συχνά διηλεκτρικά χαμηλότερης διαπερατότητας, όπως C0G/NP0, παρόλο που η επιτεύξιμη χωρητικότητα ανά όγκο είναι χαμηλότερη.

Κινήσεις επιλογής X5R/X7R (Ομαδοποιημένες):

• Χρησιμοποιήστε καμπύλες πόλωσης ή μετρήσεις στην τάση λειτουργίας
• Εξετάστε το ενδεχόμενο υψηλότερης ονομαστικής τάσης για να μειώσετε την απώλεια μεροληψίας (με ανταλλαγές μεγέθους/κόστους)
• Χρησιμοποιήστε C0G/NP0 όταν η σταθερότητα υπερβαίνει την πυκνότητα χωρητικότητας

Ρεύμα διαρροής και αντίσταση μόνωσης (Ισχυρή τυπική απόδοση, πεπερασμένη στην πραγματικότητα)

Οι κεραμικοί πυκνωτές συχνά παρουσιάζουν χαμηλό ρεύμα διαρροής και υψηλή αντίσταση μόνωσης, η οποία υποστηρίζει βραχυπρόθεσμη αποθήκευση ενέργειας, συγκράτηση μεροληψίας και κόμβους υψηλής αντίστασης.Ακόμα κι έτσι, η διαρροή δεν είναι μηδενική και γίνεται αισθητή σε προϊόντα εξαιρετικά χαμηλής κατανάλωσης, ολοκληρωτές ακριβείας και κυκλώματα μεγάλης διάρκειας παραμονής όπου ο προϋπολογισμός φόρτισης είναι συναισθηματικά περιορισμένος και κάθε μικροενισχυτής αισθάνεται προσωπικός κατά την ανάλυση ισχύος.Η διαρροή τείνει επίσης να κλιμακώνεται ανάλογα με την χωρητικότητα και τις συνθήκες λειτουργίας, επομένως η αύξηση της χωρητικότητας μπορεί να επεκτείνει αθόρυβα το όριο διαρροής.Μια γειωμένη προσέγγιση είναι να αντιμετωπίζουμε τη διαρροή και το IR ως παραμέτρους για επικύρωση στην τάση και τη θερμοκρασία λειτουργίας, ειδικά όταν η συμπεριφορά του κυκλώματος εξαρτάται από τη διατήρηση φόρτισης και όχι από το στιγμιαίο φιλτράρισμα.

Όταν η διαρροή γίνεται περιορισμός σε επίπεδο συστήματος

Σε καταστάσεις αναμονής που τροφοδοτούνται από μπαταρία, η διαρροή κλίμακας μικροαμπέρ μπορεί να κυριαρχήσει στον προϋπολογισμό ύπνου και να υπονομεύσει την κατά τα άλλα προσεκτική τροφοδοσία.Σε διαδρομές δειγματοληψίας και αναμονής και ολοκληρωτές, η διαρροή εμφανίζεται ως πτώση ή μετατόπιση που μπορεί να μιμηθεί αλγοριθμικό σφάλμα.Στις εισόδους αισθητήρων υψηλής αντίστασης, η διαρροή μπορεί να παραμορφώσει τις μετρήσεις αρκετά ώστε να ενοχοποιηθεί για τον εξωτερικό θόρυβο έως ότου οι μετρήσεις απομονώσουν την πραγματική πηγή.

Προβληματικές περιοχές που προκαλούνται από διαρροές (ομαδοποιημένες):

• Συστήματα μπαταριών αναμονής: φούσκωμα ρεύματος ύπνου από απώλειες μικροαμπέρ
• Sample-and-hold/integrators: droop and offset συμπεριφορά
• Είσοδοι αισθητήρα υψηλής αντίστασης: παραμόρφωση ανάγνωσης που αποδίδεται εσφαλμένα στο θόρυβο

Κίνδυνοι αξιοπιστίας και πρακτικοί τρόποι για να τους κρατήσετε υπό έλεγχο

Βλάβες λόγω μηχανικής καταπόνησης

Οι κεραμικοί πυκνωτές είναι μηχανικά άκαμπτοι και αυτή η ακαμψία μπορεί να λειτουργήσει αθόρυβα εναντίον σας όταν ζητηθεί από το PCB να λυγίσει.Στις πραγματικές κατασκευές, το flex εμφανίζεται σε μέρη που οι άνθρωποι δεν σκέφτονται πάντα μέχρι να επιβάλει το πρόβλημα μια αστοχία: αφαίρεση υαλοπινάκων, τοποθέτηση περιβλήματος, εισαγωγή συνδετήρα, φόρτωση εξαρτήματος δοκιμής και ακόμη και η στιγμή "απλώς χαλαρώστε λίγο περισσότερο" κατά το σφίξιμο της βίδας.Όταν η πλακέτα κάμπτεται, η τάση εφελκυσμού μπορεί να μεταφερθεί στο σώμα του πυκνωτή και το αποτέλεσμα είναι συχνά ένα σύνολο μικρορωγμών που στην αρχή παραμένουν αόρατες αλλά σταδιακά εμφανίζονται ως υποβαθμισμένη ηλεκτρική συμπεριφορά.

Αυτές οι ρωγμές μπορεί να μειώσουν σιγά σιγά την αποτελεσματική χωρητικότητα, να αυξήσουν τη διαρροή ή να δημιουργήσουν διαλείποντα συμπτώματα που αισθάνονται τρελά ασυνεπή κατά τον εντοπισμό σφαλμάτων.Κάτω από επαναλαμβανόμενο θερμικό κύκλο, μια ρωγμή μπορεί επίσης να αναπτυχθεί με την πάροδο του χρόνου και, στα πιο σοβαρά σενάρια, να εξελιχθεί σε εσωτερικό βραχυκύκλωμα.

Τα μεγαλύτερα πακέτα τείνουν να είναι πιο ευάλωτα επειδή εκτείνονται σε μεγαλύτερη επιφάνεια σανίδας και γεφυρώνουν σε ζώνες κάμψης, αλλά το μέγεθος από μόνο του σπάνια εξηγεί την όλη ιστορία αποτυχίας.Η τοποθέτηση και ο προσανατολισμός συνήθως αποφασίζουν εάν η ίδια τιμή πυκνωτή επιβιώνει άνετα ή γίνεται ο πρώτος αδύναμος κρίκος.Στις επιστροφές πεδίου και στις εργαστηριακές έρευνες, οι αστοχίες συχνά συγκεντρώνονται σε γνωστές γειτονιές υψηλής καταπόνησης όπου το άγχος του ταμπλό συγκεντρώνεται αντί να εξαπλώνεται.

Η ομαδοποίηση αποτυχιών παρατηρείται συχνά κοντά σε:

• Τρύπες στερέωσης
• Ακμές σανίδων
• Μεγάλοι σύνδεσμοι
• Αποσπασματικές καρτέλες πίνακα

Τα καθημερινά κέρδη αξιοπιστίας προέρχονται συνήθως από την προσέγγιση της μηχανικής καταπόνησης ως ελεγχόμενης σχεδίασης, όχι κάτι που πρέπει να "προσέχετε" αργότερα στο εργοστάσιο.Η πρακτική πρόθεση είναι να αποτραπεί η καταπόνηση της σανίδας να φτάσει στο κεραμικό σώμα και να αποφευχθεί η εισαγωγή ρωγμών εκκίνησης κατά τη συγκόλληση και την επανεπεξεργασία.

Τυπικοί μηχανισμοί αστοχίας και πώς εμφανίζονται

• Κάμψη PCB και τοπική καταπόνηση

Η κάμψη PCB μπορεί να είναι ανεπαίσθητη και να προκαλεί ακόμα ζημιά.Ακόμη και η μέτρια παραμόρφωση μπορεί να δημιουργήσει υψηλή τοπική καταπόνηση στις απολήξεις του πυκνωτή, ειδικά κοντά στο φιλέτο συγκόλλησης όπου κορυφώνονται οι κλίσεις τάσεων.Οι μικρορωγμές συχνά ξεκινούν εκεί και τα κατάντη φαινόμενα τείνουν να εμφανίζονται ως ηλεκτρικές «ιδιορρυθμίες» πριν γίνουν σκληρές αστοχίες.

Τα κοινά αποτελέσματα περιλαμβάνουν:

- Απώλεια χωρητικότητας ή μετατόπιση (συχνά πιο εύκολο να παρατηρηθεί στα κυκλώματα φιλτραρίσματος και χρονισμού)

- Μεγαλύτερη διάχυση και πρόσθετη αυτοθέρμανση υπό κυματισμό ρεύματος

- Διακοπτόμενα σορτς που εμφανίζονται μόνο υπό κραδασμούς, κραδασμούς ή αλλαγές θερμοκρασίας

• Καταπόνηση και θερμικό σοκ που προκαλείται από συγκόλληση

Η υπερθέρμανση, η ανομοιόμορφη θέρμανση ή η υπερβολική μηχανική δύναμη κατά τη συγκόλληση μπορεί να αφήσει πίσω τους ζημιές από θερμικό σοκ και υπολειπόμενη καταπόνηση.Η χειροκίνητη επανεπεξεργασία είναι μια συχνή πηγή λανθάνουσας αστοχίας επειδή η θερμότητα εφαρμόζεται συνήθως από τη μία πλευρά ενώ η άλλη πλευρά παραμένει πιο δροσερή, δημιουργώντας μια αναντιστοιχία θερμοκρασίας που ενθαρρύνει το ράγισμα.Αυτό που το κάνει ιδιαίτερα απογοητευτικό είναι ότι το εξάρτημα μπορεί να περάσει την εισερχόμενη επιθεώρηση και τις βασικές δοκιμές πάγκου και στη συνέχεια να αποτύχει αργότερα όταν το προϊόν δει πραγματικούς κραδασμούς, κύκλους θερμοκρασίας ή μεγάλη ώρα λειτουργίας.

Μέτρα μετριασμού σε επίπεδο συμβουλίου που επιβραδύνουν την παραγωγή

• Μειώστε την καταπόνηση χειρισμού και συναρμολόγησης

Όταν οι ομάδες βρίσκονται υπό πίεση χρονοδιαγράμματος, είναι εύκολο να αποδεχτείτε τη μικρή ελαστικότητα συναρμολόγησης ως "κανονική", αλλά συχνά εκεί μειώνεται αθόρυβα η διάρκεια ζωής ενός MLCC.Οι πρακτικές που μειώνουν την άμεση μεταφορά δύναμης στα εξαρτήματα τείνουν να αποδίδουν ως λιγότερες διακοπτόμενες επιστροφές και λιγότερο χρόνο που χάνεται σε μη αναπαραγώγιμες αστοχίες.

Προτεινόμενες ενέργειες:

- Αποφύγετε την εφαρμογή άμεσης δύναμης σε εξαρτήματα κατά το χειρισμό, την ανίχνευση, το ζευγάρωμα συνδετήρων ή την εμπλοκή του εξαρτήματος

- Χρησιμοποιήστε μεθόδους αποστράγγισης που περιορίζουν την ευκαμψία.Το σκοράρισμα και το κούμπωμα συχνά εισάγει σημαντική κάμψη, ενώ η δρομολόγηση ή τα ελεγχόμενα εξαρτήματα συνήθως μειώνουν την καταπόνηση

• Βελτιστοποιήστε την τοποθέτηση και τον προσανατολισμό κατά τη σχεδίαση PCB

Οι αποφάσεις διάταξης μπορούν είτε να κατανέμουν την καταπόνηση ακίνδυνα είτε να την συγκεντρώνουν ακριβώς εκεί όπου τα MLCC υποφέρουν περισσότερο.Τα διακοπτόμενα σφάλματα που σχετίζονται με ρωγμές συχνά οδηγούν σε προσεκτική τοποθέτηση και προσανατολισμό του πυκνωτή, επειδή αυτές οι αλλαγές μπορούν να βελτιώσουν τη σταθερότητα χωρίς αλλαγή του BOM.

Οδηγίες τοποθέτησης και προσανατολισμού:

- Τοποθετήστε τους πυκνωτές μακριά από περιοχές υψηλής καταπόνησης, όπως άκρες πλακέτας, οπές στερέωσης, μεγάλες υποδοχές και γλωττίδες πάνελ

- Προσανατολίστε τα MLCC έτσι ώστε ο μακρύς άξονας να είναι κάθετος στην κύρια διεύθυνση κάμψης για να μειώσετε την τάση εφελκυσμού στις απολήξεις

- Προσθέστε ζώνες διατήρησης κατά μήκος γνωστών μονοπατιών κάμψης αντί να εξαρτάστε από την "προσεκτική συναρμολόγηση" ως τη μοναδική προστασία

• Ελαχιστοποιήστε την πίεση συγκόλλησης και διατηρήστε την επανεργασία υπό έλεγχο

Η συγκόλληση και η επανεπεξεργασία είναι εκεί όπου διαφορετικά οι διατάξεις ήχου μπορούν ακόμα να σηκώσουν λανθάνουσα ζημιά.Ο στόχος είναι να διατηρηθούν ήπιες οι κλίσεις θερμοκρασίας και να αποφευχθούν μηχανικές διαταραχές ενώ η συγκόλληση είναι σε ευάλωτη ημιστερεή κατάσταση.

Δράσεις επικεντρωμένες στη διαδικασία:

- Χρησιμοποιήστε προφίλ συγκόλλησης που θερμαίνονται ομοιόμορφα και αποφεύγουν τις απότομες κλίσεις θερμοκρασίας σε όλο το τμήμα

- Κατά τη χειροκίνητη συγκόλληση ή την επανεπεξεργασία, προθερμάνετε την περιοχή για να μειώσετε το θερμικό σοκ και να αποφύγετε το σπρώξιμο, το σπρώξιμο ή το στρίψιμο του εξαρτήματος ενώ η συγκόλληση δεν είναι πλήρως υγρή

- Περιορίστε τους επαναλαμβανόμενους κύκλους επανάληψης εργασίας, καθώς κάθε πέρασμα προσθέτει αθροιστική πίεση και αυξάνει τις πιθανότητες ρωγμής που δεν θα εμφανιστεί αργότερα

Μια Πρακτική Προοπτική Αξιοπιστίας

Σε πολλά προϊόντα, η μηχανική στιβαρότητα βελτιώνεται περισσότερο μέσω της πειθαρχίας της διάταξης και των περιορισμών συναρμολόγησης παρά μέσω της απλής επιλογής ενός MLCC υψηλότερης ποιότητας.Η εναλλαγή σε έναν "καλύτερο" πυκνωτή ενώ αφήνει την πλακέτα χωρίς διεύθυνση, συχνά απλώς μετατοπίζεται εκεί όπου το σύστημα αποτυγχάνει αντί να εξαφανιστεί η συμπεριφορά.Οι ομάδες που εντοπίζουν νωρίς τα καυτά σημεία καταπόνησης βλέπουν συνήθως την πιο καθαρή βελτίωση αξιοπιστίας με ελάχιστη διαταραχή στο κόστος και το χρονοδιάγραμμα.

Ακουστικός θόρυβος («Σφύριγμα») και Συνέπειες σε επίπεδο συστήματος

Οι διηλεκτρικοί κεραμικοί πυκνωτές υψηλής K μπορούν να μετατρέψουν την ηλεκτρική ενέργεια σε φυσική κίνηση μέσω πιεζοηλεκτρικών και ηλεκτροσυστολών.Με την παρούσα τάση AC, ο πυκνωτής μπορεί να δονείται.Εάν αυτή η δόνηση συνδεθεί στο PCB και η πλακέτα αντηχεί στην ηχητική ζώνη, το προϊόν μπορεί να εκπέμψει έναν τόνο που συνήθως περιγράφεται ως "σφύριγμα", "τραγούδι" ή "κλαψούρισμα σπείρας", παρόλο που κανένας επαγωγέας δεν ευθύνεται.

Αυτό το αποτέλεσμα συνήθως δεν είναι μια λειτουργία αποτυχίας αξιοπιστίας από μόνη της, αλλά μπορεί να μετατραπεί σε πρόβλημα ποιότητας και χρηστικότητας.Σε προϊόντα που χρησιμοποιούνται κοντά σε ανθρώπους, καταναλωτικές συσκευές, ιατρικό εξοπλισμό και ηλεκτρονικά είδη γραφείου, ακόμη και ένας αχνός τόνος μπορεί να εκληφθεί ως ελάττωμα.Μπορεί επίσης να υποδηλώνει συνθήκες λειτουργίας με υψηλή τάση κυματισμού ή ελαφρώς αποσβεσμένους συντονισμούς, οι οποίοι μερικές φορές ταξιδεύουν παράλληλα με άλλα προβλήματα του συστήματος, όπως η ευαισθησία EMI ή η οριακή ευστάθεια της ράγας ισχύος.

Προϊόντα όπου ο ηχητικός θόρυβος συχνά παρατηρείται γρήγορα:

- Καταναλωτικές συσκευές που χρησιμοποιούνται σε ήσυχα δωμάτια

- Ιατρικός εξοπλισμός που χρησιμοποιείται κοντά σε ασθενείς και κλινικούς γιατρούς

- Ηλεκτρονικά γραφείου σε κοινόχρηστους χώρους εργασίας

Γιατί ο ήχος γίνεται αντιληπτός

• Ηλεκτρική διέγερση

Οι ρυθμιστές μεταγωγής και τα φορτία PWM μπορούν να τοποθετήσουν ισχυρά εξαρτήματα AC στα MLCC στη συχνότητα μεταγωγής και τις αρμονικές της.Κάτω από την ίδια ηλεκτρική κίνηση, οι υψηλές τιμές χωρητικότητας και τα διηλεκτρικά υψηλού K συχνά παράγουν περισσότερη μηχανική καταπόνηση, η οποία καθιστά ευκολότερη την ενεργοποίηση των κραδασμών και δυσκολότερο να αγνοήσει.

Ηλεκτρικές συνθήκες που συνήθως αυξάνουν τη διέγερση:

- Κυματισμός ρυθμιστή μεταγωγής στη βασική συχνότητα μεταγωγής

- Αρμονικό περιεχόμενο από γρήγορες ακμές και συμπεριφορά PWM

- Χρήση διηλεκτρικού υψηλής K σε κόμβους με σημαντική τάση AC

• Μηχανική ενίσχυση από το PCB

Ο πυκνωτής μπορεί να παρέχει την κίνηση, αλλά το PCB συχνά παρέχει την ένταση.Μεγάλες, λεπτές σανίδες ή περιοχές που δεν υποστηρίζονται καλά μπορούν να αντηχούν και να ενισχύσουν σημαντικά τους κραδασμούς, γι' αυτό δύο σχέδια που χρησιμοποιούν τον ίδιο πυκνωτή μπορεί να ακούγονται εντελώς διαφορετικά.

Μηχανικοί παράγοντες που συνήθως αυξάνουν την ακουστική έξοδο:

- Μεγάλα, λεπτά τμήματα PCB με χαμηλή απόσβεση

- Ανεπαρκής μηχανική υποστήριξη κοντά στην περιοχή δόνησης

- Λειτουργίες συντονισμού που προσγειώνονται στο πιο ευαίσθητο ακουστικό εύρος

Στρατηγικές μετριασμού που διατηρούν την ηλεκτρική πρόθεση

• Μειώστε την ηλεκτρική κίνηση που προκαλεί κραδασμούς

Η μείωση του κυματισμού AC κατά μήκος του MLCC συχνά μειώνει τη μηχανική διέγερση άμεσα, η οποία είναι συνήθως η πιο καθαρή λύση όταν είναι διαθέσιμη.Στην πράξη, αυτό μπορεί να περιλαμβάνει προσαρμογή του σχεδίου αποσύνδεσης ή τη συμπεριφορά του σταδίου ισχύος αντί να κατηγορεί έναν μόνο πυκνωτή.

Προσεγγίσεις που χρησιμοποιούνται συνήθως:

- Μειώστε το κυματισμό AC βελτιώνοντας την κατανομή αποσύνδεσης, προσθέτοντας τοπική χωρητικότητα όγκου ή προσαρμόζοντας την αντιστάθμιση του ρυθμιστή όπου χρειάζεται

- Χρησιμοποιήστε πολλούς μικρότερους πυκνωτές παράλληλα για να μειώσετε τον κυματισμό και να εξαπλώσετε τη μηχανική διέγερση σε μέρη και τοποθεσίες

• Προσαρμόστε τις επιλογές εξαρτημάτων όταν ο θόρυβος γίνεται ανησυχητικό για το προϊόν

Όταν ο ηχητικός θόρυβος επηρεάζει την αντίληψη του πελάτη, οι αλλαγές επιλογής μπορούν να βοηθήσουν, ειδικά σε κόμβους που βλέπουν υψηλή τάση AC.Το εμπόριο αφορά συχνά την εξισορρόπηση της ηλεκτρικής απόδοσης, του μεγέθους και της πιθανότητας παραγωγής ήχου.

Επιλογές επιλογής εξαρτημάτων:

- Χρησιμοποιήστε διηλεκτρικά χαμηλότερα πιεζοηλεκτρικά ή εναλλακτικούς τύπους πυκνωτών όπου είναι αποδεκτοί σε θέσεις υψηλής τάσης AC (για παράδειγμα, ράγες κοντά σε κόμβους μεταγωγής)

- Επιλέξτε πακέτα και στυλ τοποθέτησης που μειώνουν τη μηχανική σύζευξη, ενώ αναγνωρίζετε ότι ο συντονισμός PCB συχνά κυριαρχεί στο τελικό ηχητικό αποτέλεσμα

• Προσθέστε Απόσβεση στο Μηχανικό Σύστημα

Εάν η πλακέτα λειτουργεί σαν ηχείο, η αλλαγή του μηχανικού συστήματος μπορεί να είναι πιο αποτελεσματική από την επανειλημμένη αλλαγή εξαρτημάτων.Ο στόχος είναι να μετατοπιστούν οι συντονισμοί μακριά από την ακουστική ζώνη ή να μειωθεί το εύρος των κραδασμών όπου η σανίδα «αρέσει» να κινείται.

Μηχανική τακτική:

- Αυξήστε την τοπική ακαμψία PCB ή προσθέστε υποστήριξη κοντά στη θορυβώδη περιοχή για να μετακινήσετε τον συντονισμό εκτός του εύρους ήχου

- Προσαρμόστε την τοποθέτηση για να αποφύγετε τον εντοπισμό πυκνωτών σε αντικόμβους δόνησης, όπου η κίνηση (και επομένως ο ήχος) μπορεί να αυξηθεί

Ο ηχητικός θόρυβος αντιμετωπίζεται καλύτερα ως ηλεκτρομηχανική αλληλεπίδραση και όχι ως παράξενη ανωμαλία που σχετίζεται με τα εξαρτήματα.Όταν η επιλογή πυκνωτή, η τοπολογία ισχύος και η μηχανική συμπεριφορά PCB αξιολογούνται μαζί, το «σφύριγμα» συνήθως γίνεται κάτι που μπορείτε να αναπαράγετε, να μετρήσετε και να συντονίσετε, αντί για μια διακοπτόμενη καταγγελία που εμφανίζεται μόνο τη χειρότερη δυνατή στιγμή.

Συμπέρασμα

Οι κεραμικοί πυκνωτές συνδυάζουν το μικρό μέγεθος, τη διαθεσιμότητα μεγάλης χωρητικότητας, το χαμηλό κόστος και την ισχυρή απόδοση υψηλής συχνότητας, καθιστώντας τους απαραίτητους σε ηλεκτρονικά ηλεκτρικά, αναλογικά, RF και ψηφιακά.Η πραγματική τους συμπεριφορά διαμορφώνεται από συνθήκες λειτουργίας όπως συχνότητα, προκατάληψη DC, θερμοκρασία, ρεύμα κυματισμού, διάταξη PCB και μηχανική καταπόνηση, πράγμα που σημαίνει ότι η σωστή επιλογή περιλαμβάνει περισσότερα από την επιλογή μιας ονομαστικής τιμής χωρητικότητας.Η κατανόηση της δομής MLCC, της διηλεκτρικής συμπεριφοράς, των χαρακτηριστικών σύνθετης αντίστασης, των κινδύνων ESR, συντονισμού και αξιοπιστίας βοηθά στην παραγωγή πιο σταθερών και αξιόπιστων σχεδίων κυκλωμάτων.Η προσεκτική επιλογή πυκνωτή, η σωστή τοποθέτηση PCB, η σωστή μείωση τάσης και ο ελεγχόμενος μηχανικός χειρισμός συμβάλλουν στη βελτιωμένη ηλεκτρική απόδοση και στη μεγαλύτερη διάρκεια ζωής σε πρακτικά ηλεκτρονικά συστήματα.

Συχνές Ερωτήσεις [Συχνές Ερωτήσεις]

1. Γιατί μπορεί η αποτελεσματική χωρητικότητα ενός MLCC να γίνει πολύ χαμηλότερη από την ονομαστική του τιμή σε πραγματικά κυκλώματα;

Η αποτελεσματική χωρητικότητα ενός MLCC μπορεί να μειωθεί επειδή τα κεραμικά διηλεκτρικά επηρεάζονται από την προκατάληψη DC, τη θερμοκρασία και τη συχνότητα.Τα διηλεκτρικά κατηγορίας ΙΙ υψηλής χωρητικότητας όπως τα X5R και X7R συχνά χάνουν χωρητικότητα όταν αυξάνεται η τάση λειτουργίας.Αυτό σημαίνει ότι ένας πυκνωτής με σήμανση 10 μF μπορεί να συμπεριφέρεται σαν πολύ μικρότερη τιμή μόλις εγκατασταθεί σε ένα πραγματικό κύκλωμα.

2. Πώς το ESR και το ESL επηρεάζουν την απόδοση του κεραμικού πυκνωτή σε υψηλές συχνότητες;

Η αντίσταση ισοδύναμης σειράς (ESR) και η επαγωγή ισοδύναμης σειράς (ESL) επηρεάζουν έντονα τον τρόπο συμπεριφοράς ενός κεραμικού πυκνωτή σε υψηλότερες συχνότητες.Το ESR επηρεάζει την απώλεια κυματισμού και την απόσβεση, ενώ το ESL καθορίζει πότε ο πυκνωτής αρχίζει να ενεργεί επαγωγικά αντί για χωρητικά.Η κακή τοποθέτηση ή τα μεγάλα ίχνη PCB μπορούν να αυξήσουν αυτά τα αποτελέσματα και να μειώσουν την απόδοση του φιλτραρίσματος.

3. Γιατί η τοποθέτηση του πυκνωτή είναι μερικές φορές πιο σημαντική από την ίδια την τιμή χωρητικότητας;

Η τοποθέτηση επηρεάζει άμεσα την επαγωγή του βρόχου και τη συμπεριφορά της σύνθετης αντίστασης.Ένας μικρότερος πυκνωτής τοποθετημένος πολύ κοντά σε ένα φορτίο μπορεί να αποδώσει καλύτερα από έναν μεγαλύτερο πυκνωτή που βρίσκεται πιο μακριά επειδή η μικρότερη ηλεκτρική διαδρομή μειώνει τα επαγωγικά φαινόμενα.Αυτό είναι ιδιαίτερα σημαντικό σε ψηφιακές εφαρμογές υψηλής ταχύτητας και εφαρμογές αποσύνδεσης ισχύος.

4. Πώς επηρεάζει ο διηλεκτρικός τύπος τη σταθερότητα και την αξιοπιστία του κεραμικού πυκνωτή;

Διαφορετικά διηλεκτρικά υλικά παρέχουν διαφορετική ηλεκτρική συμπεριφορά.Τα σταθερά διηλεκτρικά όπως το C0G/NP0 διατηρούν σταθερή χωρητικότητα σε όλες τις αλλαγές θερμοκρασίας και τάσης, ενώ τα διηλεκτρικά υψηλής χωρητικότητας όπως το X7R ή το Y5V μπορεί να διαφέρουν σημαντικά ανάλογα με την προκατάληψη και τη θερμοκρασία.Η επιλογή του σωστού διηλεκτρικού εξαρτάται από το εάν η σταθερότητα ή η πυκνότητα χωρητικότητας είναι πιο σημαντική στην εφαρμογή.

5. Γιατί τα MLCC είναι ευάλωτα σε μηχανικές ρωγμές στα PCB;

Τα MLCC είναι μηχανικά άκαμπτα, επομένως η κάμψη και η τάση συναρμολόγησης των PCB μπορούν να μεταφέρουν την καταπόνηση απευθείας στο κεραμικό σώμα.Συχνά σχηματίζονται ρωγμές κοντά στους αρμούς συγκόλλησης όταν οι σανίδες κάμπτονται κατά την αποεπιφάνεια, την εισαγωγή του συνδετήρα ή την τοποθέτηση.Αυτές οι ρωγμές μπορούν αργότερα να προκαλέσουν μετατόπιση χωρητικότητας, διαρροή ή βραχυκύκλωμα.

6. Πώς επηρεάζει η αυτοσυντονιζόμενη συχνότητα τη λειτουργία του κεραμικού πυκνωτή;

Κάθε κεραμικός πυκνωτής έχει μια αυτοσυντονιζόμενη συχνότητα όπου η χωρητική και η επαγωγική αντίδραση γίνονται ίσες.Σε αυτό το σημείο, η αντίσταση φτάνει στο ελάχιστο.Πέρα από αυτή τη συχνότητα, ο πυκνωτής αρχίζει να συμπεριφέρεται περισσότερο σαν επαγωγέας, γεγονός που μπορεί να μειώσει την ικανότητά του να φιλτράρει αποτελεσματικά τον θόρυβο.

7. Γιατί οι μηχανικοί χρησιμοποιούν συχνά πολλαπλούς κεραμικούς πυκνωτές παράλληλα αντί για έναν μεγάλο πυκνωτή;

Η παράλληλη χρήση πολλαπλών πυκνωτών βοηθά στην κατανομή του ρεύματος, στη μείωση του ESR και στη βελτίωση της μεταβατικής απόκρισης σε διαφορετικά εύρη συχνοτήτων.Διαδίδει επίσης αυτοσυντονιζόμενες συχνότητες, δημιουργώντας πιο αποτελεσματική ευρυζωνική αποσύνδεση και βελτιώνοντας τη συνολική σταθερότητα ισχύος.

8. Πώς μπορούν οι κεραμικοί πυκνωτές να παράγουν ηχητικό θόρυβο σε ηλεκτρονικά συστήματα;

Ορισμένοι κεραμικοί πυκνωτές δονούνται λόγω πιεζοηλεκτρικών και ηλεκτροσυστολών επιδράσεων μέσα σε διηλεκτρικά υλικά υψηλής περιεκτικότητας σε K.Κατά την εναλλαγή ρυθμιστών ή σημάτων PWM εφαρμόζουν τάση AC, αυτοί οι κραδασμοί μπορούν να μεταφερθούν στο PCB και να δημιουργήσουν ηχητικούς ήχους, όπως σφύριγμα ή βουητό.

9. Γιατί είναι σημαντική η μείωση της τάσης κατά την επιλογή κεραμικών πυκνωτών;

Η υποβάθμιση τάσης βελτιώνει την αξιοπιστία και μειώνει την απώλεια χωρητικότητας υπό προκατάληψη DC.Η λειτουργία ενός πυκνωτή πολύ κάτω από τη μέγιστη ονομαστική τάση του μειώνει την τάση του ηλεκτρικού πεδίου στο εσωτερικό του διηλεκτρικού, γεγονός που βοηθά στη διατήρηση της πιο σταθερής χωρητικότητας και μειώνει τους μακροπρόθεσμους κινδύνους υποβάθμισης.

10. Πώς οι πυκνωτές διέλευσης βελτιώνουν την καταστολή EMI σε σύγκριση με τους τυπικούς πυκνωτές παράκαμψης;

Οι πυκνωτές διέλευσης φιλτράρουν τον θόρυβο δρομολογώντας τους αγωγούς απευθείας μέσω του σώματος του πυκνωτή, επιτρέποντας την καταστολή των παρεμβολών υψηλής συχνότητας στα όρια του περιβλήματος και στις διεπαφές των συνδέσμων.Αυτό καθιστά τον έλεγχο EMI πιο αποτελεσματικό από το να βασίζεται μόνο σε τυπικούς πυκνωτές παράκαμψης τοποθετημένους πιο βαθιά μέσα στο κύκλωμα.
