555 Χρονοδιακόπτης IC Εξηγημένος, Εσωτερική Αρχιτεκτονική, Λειτουργίες και Χρήσεις

Ο 555 χρονοδιακόπτης είναι ένα συμπαγές μικτό σήμα IC που χρησιμοποιείται για χρονισμό, γέννηση παλμών, ταλάντωση και απλή έλεγχο εναλλαγής. Οι εσωτερικοί του συγκρίτες, ο διαχωριστής τάσης, το latch, το τρανζίστορ αποφόρτισης και το στάδιο εξόδου του επιτρέπουν να λειτουργεί σε μονοσταθμικές, αστάθμες και δισταθμικές λειτουργίες. Αυτό το άρθρο εξηγεί τις παραμέτρους σχεδίασης του χρονοδιακόπτη 555, τις λειτουργίες των ακίδων, την εσωτερική αρχιτεκτονική, τις πρακτικές εφαρμογές, την ακρίβεια χρονισμού, τις παραλλαγές της συσκευής και τους παράγοντες επιλογής.

Κατάλογος

Παράμετροι Σχεδίασης Χρονοδιακόπτη 555

Ο χρονοδιακόπτης 555 τείνει να συμπεριφέρεται περισσότερο σαν ένα συμπαγές μικτό σήμα οικοδομικό στοιχείο παρά σαν ένας “βασικός χρονοδιακόπτης,” και αυτή η διάκριση γίνεται εμφανής τη στιγμή που βασίζεστε πάνω του σε ένα πραγματικό κύκλωμα. Εσωτερικά, συνδυάζει ένα δίκτυο αναφοράς, αναλογικά στάδια απόφασης, ψηφιακή αποθήκευση κατάστασης και μια συσκευή τροφοδοσίας που αλληλεπιδρά άμεσα με το εξωτερικό RC κόμβο. Το αποτέλεσμα είναι ένα εξάρτημα που μπορεί να φαίνεται καθησυχαστικά προβλέψιμο σε μία εγκατάσταση και εκπληκτικά ευαίσθητο σε άλλη, ανάλογα με το πώς οι περιβάλλοντες εξαρτήσεις και η διάταξη αντιμετωπίζουν τον κόμβο χρονισμού.

Εσωτερικά Λειτουργικά Εξαρτήματα και Τι Υποδηλώνουν

Μέσα στη συσκευή, ένας διαχωριστής αντίστασης αναφοράς καθορίζει δύο επίπεδα σύγκρισης που περιγράφονται συνήθως ως κλάσματα του VCC. Αυτά τα σημεία αναφοράς καθορίζουν τα όρια που διασχίζει η τάση του χωρητικού χρονισμού κατά τη διάρκεια της φόρτισης και της εκφόρτισης, γι' αυτόν τον λόγο η 555 μπορεί να παράγει επαναλαμβανόμενα εμφανίσιμα κατώφλια ακόμη και όταν η τάση τροφοδοσίας αλλάζει μετρίως.

Ο κόμβος χρονισμού παρακολουθείται από δύο συγκρίτες, κάθε ένας από τους οποίους αναζητά ένα γεγονός διασταύρωσης σε σχέση με τα εσωτερικά επίπεδα αναφοράς. Σε ένα παλμογράφο, αυτές οι μεταβάσεις εμφανίζονται συχνά πολύ απότομες και σταθερές. Ωστόσο, οι συγκρίτες παρέχουν κυρίως σταθερά σημεία εναλλαγής, ενώ η συνολική ακρίβεια χρονισμού εξαρτάται ακόμα από παράγοντες όπως οι ανοχές εξαρτημάτων, η θερμοκρασία και οι συνθήκες λειτουργίας.

Ένα SR latch αποθηκεύει την κατάσταση του μετά την υπέρβαση ενός κατωφλίου. Η αποθηκευμένη κατάσταση ελέγχει στη συνέχεια το στάδιο εξόδου και την πορεία εκφόρτισης. Αυτή η λειτουργία μνήμης επιτρέπει μια σύντομη αλλαγή σήματος στον κόμβο χρονισμού να αλλάξει την έξοδο και να την κρατήσει σε αυτή την κατάσταση μέχρι να φτάσει το αντίθετο κατώφλι. Αυτή η συμπεριφορά είναι χρήσιμη σε κυκλώματα μιας χρήσης αλλά μπορεί επίσης να προκαλέσει απρόσμενες αλλαγές εξόδου σε θορυβώδεις συνθήκες.

Ένα τρανζίστορ αποφόρτισης παρέχει μια διαδρομή χαμηλής αντίστασης για να αδειάσει γρήγορα τον εξωτερικό χωρητικό φορτιστή όταν διαταχθεί από το latch. Αυτή η ισχυρή ενέργεια εκφόρτισης είναι ένας από τους πρακτικούς λόγους που η 555 μπορεί να διατηρήσει ταλάντωσης με ελάχιστα εξωτερικά μέρη, αλλά σημαίνει επίσης ότι ο κόμβος χρονισμού μπορεί να αντιμετωπίσει απότομες ροές ρεύματος που συνδέονται με τη γείωση και γειτονικές διαδρομές αν η διάταξη είναι αδιάφορη.

Με ένα μικρό δίκτυο RC και μια χούφτα υποστηρικτικών συνδέσεων, η ίδια εσωτερική δομή υποστηρίζει δύο οικείες συμπεριφορές: χρονικά παράθυρα μονής λήψης και ελεύθερης ταλάντωσης. Ο υποκείμενος μηχανισμός είναι ο ίδιος και στις δύο περιπτώσεις, φορτίζοντας και εκφορτίζοντας μεταξύ δύο εσωτερικών κατωφλιών, οπότε η “λειτουργία” που αποκτάτε καθορίζεται σε μεγάλο βαθμό από το πώς καθοδηγείτε το ρεύμα μέσα και έξω από τον χωρητικό χρονοδιακόπτη και πώς επαναφέρετε ή ενεργοποιείτε ξανά το latch.

Οι μονοί (μονοσταθεροί) μπορούν να φαίνονται πολύ σταθεροί σε ένα κύκλωμα παρουσίασης, γεγονός που τους καθιστά ελκυστικούς για την απλή παραγωγή καθυστέρησης. Οι ασταθείς μπορούν να φαίνονται σχεδόν χωρίς κόπο να εφαρμοστούν, και συχνά είναι έτσι, αλλά η φαινομενική απλότητα κρύβει το γεγονός ότι το χρονικό κόμβο είναι ένα αναλογικό σήμα που διαβιώνει σε μια ψηφιακή συσκευασία.

Ακρίβεια Χρονισμού σε Πραγματικά Σχέδια

Στο χαρτί, οι λόγοι κατωφλίου είναι αρκετά σταθεροί, οπότε είναι φυσικό να αναμένουμε ότι ο χρονισμός θα παρακολουθεί καθαρά όσο η VCC είναι σταθερή. Στο πεδίο, ο παρελθόν χρόνος συνήθως κυριαρχείται από εξωτερικούς παράγοντες που σιωπηλά συσσωρεύονται: αντοχή εξαρτημάτων, διαρροές πυκνωτών, συντελεστές θερμοκρασίας, διαρροές επιφανείας πλακέτας και οποιοδήποτε φορτίο βλέπει ο χρονικός κόμβος από γειτονικά κυκλώματα ή εξοπλισμό μέτρησης.

Είναι κοινό να βλέπουμε ένα σχέδιο να συμπεριφέρεται "σωστά" στους αρχικούς υπολογισμούς και ακόμα να παρεκκλίνει αρκετά ώστε να έχει σημασία στην παραγωγή. Ένας κεραμικός πυκνωτής μπορεί να χάσει την αποτελεσματική χωρητικότητα υπό DC bias, και η μετατόπιση μπορεί να είναι αρκετά μεγάλη ώστε να κάνει μια καθυστέρηση να φαίνεται "εκτός" σε έναν χρήστη, αν και το σχέδιο είναι αμετάβλητο. Οι αντιστάσεις χρονισμού υψηλής αξίας μπορούν επίσης να σας εκπλήξουν; η μόλυνση, τα υπολείμματα ροής και η υγρασία μπορούν να σχηματίσουν μονοπάτια διαρροής που τοποθετούν αποτελεσματικά μια μη προγραμματισμένη αντίσταση σε σειρά, μετακινώντας την χρονική σταθερά σε μια κατεύθυνση που είναι δύσκολο να εντοπιστεί μέχρι οι μονάδες να καθίσουν σε ένα ζεστό περίβλημα.

Μια πρακτική ροή εργασίας είναι να θεωρείτε τη χρονική εξίσωση ως σημείο εισόδου παρά ως υπόσχεση. Μόλις το πρώτο πρωτότυπο είναι σε λειτουργία, οι επιλογές όπως ο τύπος διηλεκτρικού, η εύρος τιμών αντίστασης, η απόσταση φρουρίου/κρατήματος κοντά στον χρονικό κόμβο και η δρομολόγηση του ρεύματος επιστροφής καθορίζουν συνήθως αν η συμπεριφορά παραμένει ευθυγραμμισμένη με αυτό που το κύκλωμα επρόκειτο να κάνει όταν οι συνθήκες γίνονται λιγότερο φιλικές.

Κοινές Οδήγησες Μετατόπισης Χρονισμού:

• Εξωτερική αντοχή εξαρτημάτων (R και C)

• Διαρροή πυκνωτών και συμπεριφορά απορρόφησης διηλεκτρικών

• Θερμική μετατόπιση των R και C

• Απώλεια χωρητικότητας σχετιζόμενη με DC bias σε ορισμένους κεραμικούς πυκνωτές

• Διαρροή επιφάνειας από υγρασία, υπολείμματα ή μόλυνση

• Φορτίο του χρονικού κόμβου από άλλα κυκλώματα ή μέτρηση

Παραλλαγές Συσκευής, Βαθμοί Θερμοκρασίας και Τι Σημαίνουν Πρακτικά

Οι εμπορικές δίπολες εκδόσεις συχνά συζητούνται σε όρους μιας κλασικής εσωτερικής υλοποίησης και είναι ευρέως διαθέσιμες σε πακέτα 8-ποδιών DIP και SO. Σε πολλές καθημερινές κατασκευές, τα εξαρτήματα κατηγορίας NE555 καθορίζονται σε περίπου 0°C έως 70°C, ενώ επεκταμένες ή στρατιωτικές επιλογές όπως τα εξαρτήματα κατηγορίας SE555 συχνά καθορίζονται από περίπου −55°C έως +125°C.

Αυτοί οι βαθμοί θερμοκρασίας επηρεάζουν τις προσδοκίες, αλλά το IC σπάνια είναι ο μόνος παράγοντας που συμβάλλει στη μετατόπιση. Ο διαχωριστής και οι συγκριτές κινούνται με τη θερμοκρασία, η συμπεριφορά της συσκευής εκφόρτισης αλλάζει, και οι εξωτερικοί R και C συνήθως μετακινούνται ακόμη περισσότερο. Αν ένα σχέδιο έχει αυστηρά περιθώρια χρονισμού, η δυσάρεστη αλήθεια είναι ότι η επιλογή εξωτερικών εξαρτημάτων και το πώς η πλακέτα αντιμετωπίζει τις διαρροές και τον θόρυβο συχνά υπερβαίνουν την ετικέτα στον χρονόμετρο.

Τυπικές Ομαδοποιήσεις Πακέτων και Θερμοκρασίας:

• Κοινές δίπολες οικογένειες: Συσκευές κατηγορίας NE555, συνήθως περίπου 0°C έως 70°C

• Επεκταμένες/στρατιωτικές οικογένειες: Συσκευές κατηγορίας SE555, συχνά περίπου −55°C έως +125°C

• Κοινά πακέτα: 8-ποδιών DIP, 8-ποδιών τύπου SO

Παράγωγα και Πότε Ταιριάζουν Καλύτερα από έναν Απλό 555

Πολλά παράγωγα διατηρούν την ίδια βασική ιδέα αλλά προσαρμόζουν το επίπεδο ολοκλήρωσης ή τη ηλεκτρική συμπεριφορά για να ταιριάζουν καλύτερα σε συγκεκριμένους περιορισμούς. Ο 556 συνδυάζει δύο ανεξάρτητους χρονόμετρα σε μία μόνο συσκευασία 14-ποδιών, κάτι που μπορεί να μειώσει τα εξαρτήματα και τη δρομολόγηση όταν ένα σχέδιο χρειάζεται δύο λειτουργίες χρονισμού που διαφορετικά θα ήταν διπλές. Αυτή η προσέγγιση διατηρεί σχετικές λειτουργίες χρονισμού εντός της ίδιας συσκευής, βοηθώντας στην απλοποίηση του σχεδίου και στη μείωση της πολυπλοκότητας του κυκλώματος.

Οι οικογένειες 558/559 προσφέρουν συνήθως τέσσερις κανάλια χρονόμετρων με εσωτερικές επιλογές ειδικές για τον προμηθευτή. Μπορούν να απλοποιήσουν την παραγωγή πολλαπλών παλμών και να μειώσουν την επανάληψη εξαρτημάτων, αν και η ανταλλαγή είναι ότι οι λειτουργίες των ακίδων και οι χρονικές περιοχές μπορεί να είναι λιγότερο ευέλικτες από την κατασκευή τεσσάρων διακριτών καναλιών με τον «μακρύ τρόπο».

Οικογένειες CMOS όπως τα εξαρτήματα κατηγορίας 7555 και TLC555 διατηρούν την οικεία τοπολογία ενώ μειώνουν την αδράνεια ρεύματος και συνήθως μειώνουν τις αιχμές τροφοδοσίας. Σε προϊόντα που τροφοδοτούνται από μπαταρίες ή σε χαμηλού θορύβου αναλογικά περιβάλλοντα, αυτοί οι ηλεκτρικοί τρόποι μπορούν να κάνουν την αποσφαλμάτωση σημαντικά λιγότερο αγχωτική, επειδή ο χρονόμετρος είναι λιγότερο πιθανό να εισάγει ξαφνικές διαταραχές σε ράγες και γείωση.

Οικογένειες Παράγωγων και Πρακτικές Χρήσεις:

• 556: δύο ανεξάρτητοι χρονόμετρα σε μια συσκευασία 14-ποδιών; χρήσιμο για ζευγάρια λειτουργίες χρονισμού σε μια πλακέτα

• 558/559: συνήθως τέσσερα κανάλια; χρήσιμο για παραγωγή πολλαπλών παλμών με κάποιους λειτουργικούς περιορισμούς

• Παραλλαγές CMOS 555 (π.χ., 7555, TLC555 κατηγορίες): χαμηλότερη αδράνεια ρεύματος και συνήθως μικρότερες αιχμές τροφοδοσίας; κατάλληλες για προϊόντα που τροφοδοτούνται από μπαταρίες και αναλογικά συστήματα χαμηλού θορύβου

Λειτουργίες Πινάκων Χρονοδιακόπτη 555

Ο παρακάτω πίνακας περιγράφει τη διαμόρφωση πινάκων και τις λειτουργίες του ενσωματωμένου χρονοδιακόπτη 555. Κάθε ακίδα εκτελεί έναν συγκεκριμένο ρόλο που σχετίζεται με την ενεργοποίηση, τον έλεγχο χρόνου, την εναλλαγή εξόδου, τη λειτουργία επαναφοράς, την εκφόρτιση του πυκνωτή και τη διαχείριση τροφοδοσίας. Η κατανόηση αυτών των λειτουργιών της ακίδας βοηθά στην εξήγηση του τρόπου με τον οποίο ο χρονοδιακόπτης παράγει σταθερούς παλμούς χρόνου, ταλαντώσεις και λειτουργίες εναλλαγής σε ηλεκτρονικά κυκλώματα.

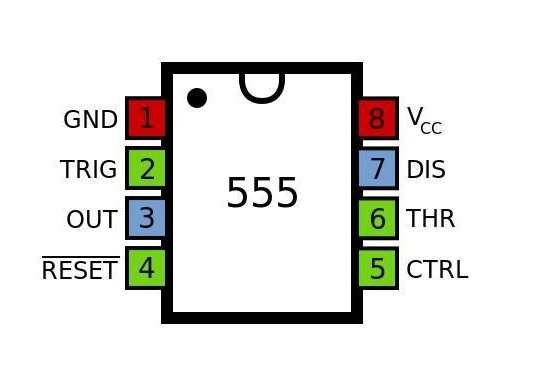

Ακίδα	Όνομα	Χαρακτηριστικά
1	GND (έδαφος)	Έδαφος, ως χαμηλό επίπεδο (0V)
2	TRIG(ενεργοποίηση)	Όταν η τάση αυτής της ακίδας πέσει σε 1 / 3VCC (ή την κατωφλιακή τάση που καθορίζεται από τον έλεγχο), η έξοδος δίνεται υψηλή.
3	ΕΞΟΔΟΣ	Έξοδος υψηλού επιπέδου (+ VCC) ή χαμηλού επιπέδου.
4	RST (επανεκκίνηση)	Όταν αυτή η ακίδα λαμβάνει ηλεκτρική ενέργεια, ο χρονοδιακόπτης επαναφέρεται όταν αυτή η ακίδα γειώνεται, και η έξοδος είναι χαμηλή.
5	CTRL (έλεγχος)	Η κατωφλιακή τάση του τσιπ ελέγχεται. (Όταν η ακίδα είναι κενή, οι προεπιλεγμένες δύο κατωφλιακές τάσεις είναι 1 / 3Vcc και 2 / 3Vcc).
6	THR (κατώφλι)	Όταν η τάση αυτής της ακίδας αυξάνεται σε 2 / 3VCC (ή κατωφλιακή τάση που καθορίζεται από τον έλεγχο), η έξοδος μειώνεται.
7	DIS (εκφόρτιση)	Η εσωτερική πύλη OC χρησιμοποιείται για την εκφόρτιση του πυκνωτή.

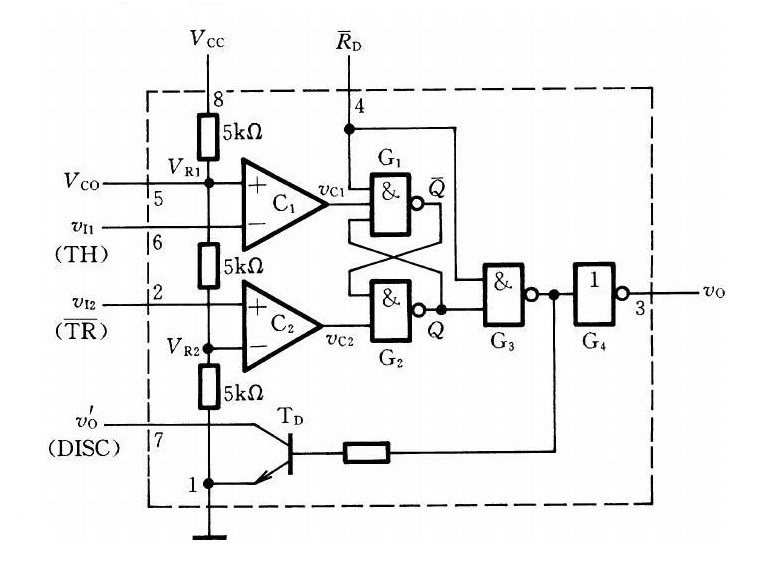

Εσωτερική αρχιτεκτονική του χρονοδιακόπτη 555

Η εσωτερική δομή του χρονοδιακόπτη 555 είναι χτισμένη γύρω από τρεις αντιστάσεις 5 kΩ, δύο συγκριτές, μια πύλη flip-flop, έναν τρανζίστορ εκφόρτισης και λογική ελέγχου εξόδου. Οι τρεις ίσες αντιστάσεις δημιουργούν αναφορικές τάσεις στο ένα τρίτο και τα δύο τρίτα της τάσης τροφοδοσίας. Αυτά τα αναφορικά επίπεδα επιτρέπουν στον χρονοδιακόπτη να ανιχνεύει πότε η τάση του εξωτερικού πυκνωτή αυξάνεται ή μειώνεται σε συγκεκριμένα κατώφλια κατά τη διάρκεια της λειτουργίας.

Ο ανώτερος συγκριτής παρακολουθεί την ακίδα κατωφλίου και τη συγκρίνει με την αναφορική τάση των δύο τρίτων VCC. Όταν η κατωφλιακή τάση αυξάνεται πάνω από αυτό το επίπεδο, ο συγκριτής επανεκκινεί την πύλη flip-flop, προκαλώντας την έξοδο να αλλάξει σε χαμηλή. Ταυτόχρονα, ο τρανζίστορ εκφόρτισης ενεργοποιείται και εκφορτίζει τον χρονικό πυκνωτή.

Ο κατώτερος συγκριτής παρακολουθεί την ακίδα ενεργοποίησης και τη συγκρίνει με την αναφορική τάση του ενός τρίτου VCC. Όταν η τάση ενεργοποίησης πέσει κάτω από αυτό το επίπεδο, ο συγκριτής ρυθμίζει την πύλη flip-flop, κάνοντάς την έξοδο να ανέβει. Αυτό απενεργοποιεί επίσης τον τρανζίστορ εκφόρτισης, επιτρέποντας στον πυκνωτή να αρχίσει να φορτίζεται ξανά.

Η πύλη SR flip-flop αποθηκεύει την κατάσταση εναλλαγής του χρονοδιακόπτη και ελέγχει το στάδιο εξόδου. Ο οδηγός εξόδου στη συνέχεια παρέχει είτε ένα υψηλό είτε ένα χαμηλό σήμα εξόδου μέσω της ακίδας εξόδου. Ο τρανζίστορ εκφόρτισης που συνδέεται με την ακίδα εκφόρτισης ελέγχει τον κύκλο φόρτισης και εκφόρτισης του εξωτερικού χρονικού πυκνωτή, που καθορίζει το χρονικό διάστημα του κυκλώματος.

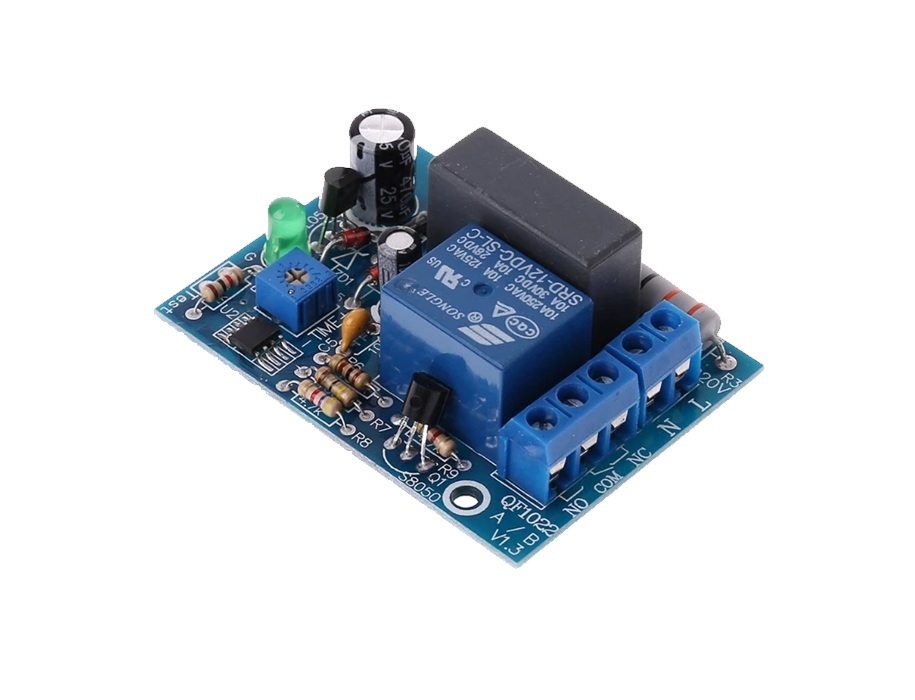

Χρήσεις του χρονοδιακόπτη 555

Ο χρονοδιακόπτης 555 είναι πιο εύκολο να αναλυθεί ως δύο συγκριτές που τροφοδοτούν μια εσωτερική κλειδαριά, με σημεία αλλαγής που βρίσκονται κοντά στο 1/3 και 2/3 του VCC. Αυτή η ενσωματωμένη "παράθυρο κατωφλίου" εξηγεί γιατί ένα μόνο IC μπορεί να καλύψει καθυστερήσεις χρόνου, ταλαντώσεις και απλή διατήρηση κατάστασης με μόνο μερικά εξωτερικά μέρη.

Στην καθημερινή εργασία σχεδίασης, ο 555 εξακολουθεί να κερδίζει τη θέση του όταν προτιμάται μια μικρή, καθορισμένη, αυτόνομη συμπεριφορά και όταν η ομάδα προτιμά να μην φέρει το επιπλέον βάρος του υλικολογισμικού, της εκκίνηση ακολουθίας, των ενημερώσεων ή αποτυχιών λογισμικού σε εξαιρετικές περιπτώσεις. Επίσης, τείνει να είναι διασφαλιστικό σε κυκλώματα όπου οι προβλέψιμες αναλογικές κατωφλιές και οι διαφαινόμενοι τρόποι αποτυχίας εκτιμώνται περισσότερο από την πυκνότητα χαρακτηριστικών.

Μονοσταθμική Λειτουργία

Σε μονοσταθμική λειτουργία, ο 555 παράγει έναν παλμό εξόδου ανά γεγονός ενεργοποίησης, και το πλάτος του παλμού καθορίζεται κυρίως από ένα εξωτερικό δίκτυο R–C. Μια σύντομη μετάβαση προς τα κάτω στην TRIG επιβεβαιώνει την κλειδαριά, η έξοδος αλλάζει κατάσταση, και ο χρονικός πυκνωτής αρχίζει να φορτίζεται. Όταν το THRESH αυξάνεται πέρα από το ανώτερο κατώφλι (περίπου 2/3 VCC), η κλειδαριά αποδεσμεύεται, η έξοδος επιστρέφει στην σταθερή της κατάσταση, και ο τρανζίστορ DISCH τραβά γρήγορα τον πυκνωτή προς τα κάτω έτσι ώστε το επόμενο γεγονός να αρχίζει από μια γνωστή βάση.

Τυπικές Χρήσεις

Ένας μονοσταθμικός παρέχει έναν απλό τρόπο να καθυστερήσει ένα σήμα ενεργοποίησης, να προσθέσει σιωπή εκκίνησης, ή να επεκτείνει έναν σύντομο "καλό σήμα ισχύος" σε κάτι που μπορεί να ερμηνευτεί αξιόπιστα από τη λογική που ακολουθεί. Στην πράξη, συχνά χρησιμεύει ως ήσυχος μεσολαβητής μεταξύ μιας θορυβώδους ανώτερης άκρης και ενός μπλοκ κατωτέρω που αναμένει μια καθαρή, ελάχιστης διάρκειας ενεργοποίηση.

Κοινά μοτίβα σε αυτή την κατηγορία:

• Καθυστέρηση ενεργοποίησης υποσυστήματος

• Παράθυρο σιωπής εκκίνησης

• Επέκταση παλμού για σύντομα σήματα κατάστασης

• Πιστοποίηση "ενεργοποίησης" ανθεκτική στον θόρυβο

Οι μηχανικοί επαφές σπάνια μεταβαίνουν μία φορά· αναπηδούν, μερικές φορές με τρόπους που είναι εκπληκτικά άσχημοι σε ένα σ scope. Ένα one-shot μπορεί να μετατρέψει εκείνη την έκρηξη θορύβου σε έναν μοναδικό ελεγχόμενο παλμό, του οποίου το πλάτος αντανακλά αυτά που το κύκλωμα θα αποδεχθεί ως έγκυρη ενεργοποίηση. Πολλές σχεδιάσεις χρησιμοποιούν αυτή την προσέγγιση, καθώς καθορίζει μια έγκυρη είσοδο γεγονότος αντί να προσπαθεί να ανιχνεύσει και να διορθώσει κάθε μεμονωμένο παλμό αναπήδησης.

Κοινά μοτίβα σε αυτή την κατηγορία:

• Υποπίεση των διακοπτών

• Καθαρισμός διακοπτών ορίου

• Ποιότητα άκρων πριν από μετρητές ή διακοπές

• Ανίχνευση ελάχιστης πίεσης

Αν το μονοσταθερό διεγείρεται ξανά και ξανά, η έξοδος μπορεί να διατηρηθεί σε μία κατάσταση όσο οι παλμοί συνεχίζουν να φτάνουν εντός του αναμενόμενου διαστήματος. Όταν σταματήσει η αλυσίδα παλμών, το κύκλωμα χάνει το χρόνο και η έξοδος αλλάζει κατάσταση. Αυτή είναι μια πολύ πρακτική τεχνική για την ανίχνευση του “κάτι σταμάτησε να κινείται”, και συχνά φαίνεται αναζωογονητικά άμεση σε σύγκριση με την υλοποίηση ενός πλήρους ψηφιακού παρακολούθου σε συστήματα που διαφορετικά δεν χρειάζονται μικροελεγκτή.

Κοινά μοτίβα σε αυτή την κατηγορία:

• Ένδειξη μπλοκαρίσματος κινητήρα από χαμένα σήματα Hall

• Ανίχνευση απώλειας σήματος σε συνδέσεις αισθητήρων

• Ανίχνευση χαμένων ρολογιών/δραστηριότητας σε μικτά σήματα

Ένα μονοσταθερό μπορεί να χρησιμοποιηθεί ως διαστολέας παλμών, περιοριστής παλμών, ή γεννήτρια σταθερού χρόνου ενεργοποίησης μέσα σε μια ευρύτερη διάταξη PWM. Χρησιμοποιείται επίσης συχνά για να δημιουργήσει ένα συνεπές παράθυρο παρατήρησης, χρήσιμο όταν η έξοδος ενός αισθητήρα ή συγκριτή πρέπει να δειγματιστεί μόνο κατά τη διάρκεια μιας καθορισμένης χρονικής περιόδου. Αυτή η μέθοδος γάγγραινας χρησιμοποιείται ευρέως επειδή η χρονική σχέση είναι σαφής και εύκολη στην παρατήρηση κατά τη διάρκεια testing και debugging.

Κοινά μοτίβα σε αυτή την κατηγορία:

• Μπλοκ σταθερού χρόνου ενεργοποίησης

• Παράθυρα μέτρησης ή δειγματοληψίας

• Περιορισμός παλμών για προστασία σε κατώτερα επίπεδα

• Χρονικές πύλες γύρω από συγκριτές/αισθητήρες

Επειδή ο χωρητικός πυκνωτής φορτίζεται προς VCC και το σημείο ανατροπής είναι ένα γνωστό κλάσμα του VCC, το πλάτος του παλμού γίνεται ένα χρησιμοποιήσιμο proxy για C (ή για R όταν C είναι γνωστό). Αυτή δεν είναι μια τεχνική μέτρησης εργαστηρίου, αλλά είναι πραγματικά χρήσιμη για γρήγορο φιλτράρισμα, επιδιόρθωση και έλεγχο λογικής, ειδικά όταν η επαναληψιμότητα και η ταχύτητα μετράνε περισσότερο από την απόλυτη ακρίβεια.

Κοινά μοτίβα σε αυτή την κατηγορία:

• Έλεγχοι χωρητικών πυκνωτών go/no-go

• Ταξινόμηση εξαρτημάτων σε χοντρά κουτιά

• Ανίχνευση πυκνωτών που επηρεάζονται από διαρροές

• Συμπεράσματα αντίστασης με γνωστό πυκνωτή

Το TRIG είναι ευαίσθητο σε μακριά καλώδια, γρήγορες μεταβάσεις σήματος, αναπήδηση γειώσεων και θόρυβο τροφοδοσίας, που μπορεί να προκαλέσει ανεπιθύμητο ενεργοποίηση. Απλά κυκλώματα προετοιμασίας εισόδου μπορούν να βελτιώσουν σημαντικά τη σταθερότητα και την αξιοπιστία. Η προσθήκη αυτής της προστασίας νωρίς βοηθά στην αποφυγή περιστατικών ενεργοποίησης κατά τη διάρκεια κανονικής λειτουργίας.

Κοινές προσεγγίσεις συνθήκων:

• Αντιστάτης σειράς στο TRIG

• Μετριάζον φιλτράρισμα RC στην είσοδο ερεθισμάτων

• Στοματική προετοιμασία Schmitt-trigger πριν το TRIG

• Καθαρότερη γείωση και μικρότερα καλώδια ερεθισμάτων

Το πλάτος του παλμού τείνει να κυριαρχείται από την ανοχή R/C και τις διαρροές του πυκνωτή αντί για το ίδιο το IC. Οι πυκνωτές ταινίας γενικά διατηρούν τη χρονομέτρηση πιο συνεπή από πολλούς ηλεκτρολυτικούς, ειδικά για μεγαλύτερες καθυστερήσεις. Για μεγάλες περιόδους καθυστέρησης, οι ρεύματα διαρροής, η υγρασία στο PCB και τα υπολείμματα ρύπων μπορούν να δρουν σαν παράλληλες αντιστάσεις που μειώνουν την αποτελεσματική χρονική σταθερά. Αυτό το φαινόμενο μπορεί να αλλάξει τη συμπεριφορά του χρονοδιαγράμματος και μπορεί να μην γίνει προφανές μέχρι να μετρηθούν απευθείας οι διακοπές και οι διαδρομές διαρροής.

Ασταθής Λειτουργία

Σε ασταθή λειτουργία, ο χωρητικός πυκνωτής φορτίζεται και εκφορτίζεται συνεχώς μεταξύ περίπου 1/3 και 2/3 του VCC. Ο εσωτερικός τρανζίστορ εκφόρτισης παρέχει έναν καθορισμένο δρόμο εκφόρτισης, ενώ οι εξωτερικοί αντιστάτες καθορίζουν τον δρόμο φόρτισης. Το αποτέλεσμα είναι ένας ταλαντωτής χαλάρωσης που είναι απλός στην συναρμολόγηση, εύκολος στη ρύθμιση και συγχωρητικός αρκετά για πολλές ρεαλιστικές χρησιμότητες.

Κοινές Εφαρμογές

• Λάμψεις LED και οπτικές ενδείξεις κατάστασης

Ένα 555 ασταθές παραμένει ένας γρήγορος τρόπος για να δημιουργήσετε ένα LED σφυγμού ή ένδειξη βλάβης χωρίς λογισμικό και χωρίς καθυστέρηση εκκίνησης. Σε σενάρια επιδιόρθωσης, ένας υλικός αναβοσβήνοντας μπορεί να είναι πιο ειλικρινής από έναν σιωπηλό μικροελεγκτή που μπορεί να είναι κλειδωμένος σε επαναφορά ή περιμένοντας σε πηγή ρολογιού.

• Δημιουργία ήχου και απλών ηχητικών ειδοποιήσεων

Με λογική επιλογή συχνότητας, η έξοδος μπορεί να ενεργοποιήσει έναν μικρό μετατροπέα, συχνά μέσω μιας σταδιακής ισχύος. Αυτό λειτουργεί καλά για συναγερμούς και ηχούς όπου η “αρκετά κοντή” ακρίβεια τόνου είναι αποδεκτή και η άμεση εκκίνηση είναι προτιμητέα.

• Πηγές ρολογιών και παλμών για Ψηφιακή Λογική

Η ασταθής λειτουργία μπορεί να παρέχει ένα βασικό ρολόι για μετρητές, μητρώα μεταφοράς και πειράματα χρονομέτρησης. Δεν θα ανταγωνιστεί τους κρυσταλλικούς ταλαντωτές για τη σταθερότητα, αλλά συχνά είναι μια άνετη επιλογή για επιδείξεις, βήμα ακολουθίας και δοκιμές ρυθμού προσαρμογής όπου η ρυθμισιμότητα είναι το ζητούμενο.

• Διεπαφές Αισθητήρων Μέσω Μεταβολών Συχνότητας

Ένα πρακτικό τέχνασμα είναι να τοποθετήσουμε ένα στοιχείο αισθητήρα μέσα στο δίκτυο χρονοποίησης έτσι ώστε η συχνότητα εξόδου να ποικίλλει με την μετρούμενη ποσότητα. Ένας NTC θερμιστής που χρησιμοποιείται ως αντιστάτης χρονοποίησης είναι ένα κλασικό παράδειγμα: η κίνηση της θερμοκρασίας γίνεται μια κίνηση συχνότητας που μπορεί να μετρηθεί, να φιλτραριστεί ή να συγκριθεί με κατώφλια. Παρόμοιες προσεγγίσεις λειτουργούν με LDRs για το φως, ανθεκτικά στοιχεία υγρασίας και ορισμένους αισθητήρες δύναμης, ειδικά όταν το σύστημα έχει ήδη έναν τρόπο να μετρά τη συχνότητα ή την περίοδο.

Παραδείγματα στοιχείων αισθητήρων που χρησιμοποιούνται στο δίκτυο χρονοποίησης:

- NTC θερμιστές (θερμοκρασία)

- LDRs/φωτοαντιστάτες (επίπεδο φωτός)

- Ανθεκτικοί αισθητήρες υγρασίας

- Ορισμένοι ανθεκτικοί αισθητήρες δύναμης/πίεσης

Στρατηγικές Ελέγχου

Η τυπική αστάθεια διαμόρφωσης συχνά δημιουργεί έναν ανώμαλο κύκλο εργασίας. Μία κοινή βελτίωση είναι η προσθήκη μιας δίοδος ώστε οι διαδρομές φόρτισης και αποφόρτισης του πυκνωτή να χρησιμοποιούν διαφορετικούς αντιστάτες, επιτρέποντας τη ρύθμιση του υψηλού και του χαμηλού χρόνου πιο ανεξάρτητα. Αυτό έχει συνήθως πλεονέκτημα όταν οδηγούν κυκλώματα που αντιδρούν διαφορετικά στο χρόνο ενεργοποίησης και απενεργοποίησης, όπως οι αντλίες φορτίου, οι πύλες δειγματοληψίας και οι φάσεις μείωσης των LED όπου η αντιληπτή φωτεινότητα και η θερμική συμπεριφορά μπορεί να είναι ενοχλητικά ευαίσθητες στον λόγο κύκλου εργασίας.

Η ακίδα ελέγχου τάσης μετατοπίζει τα εσωτερικά κατώφλια, επιτρέποντας στο 555 να λειτουργεί ως απλός VCO. Αυτό ανοίγει το δρόμο για διαμόρφωση συχνότητας, προκαταρκτική συμπεριφορά τύπου PWM και κλειστές ανατροφοδοτικές διατάξεις όπου ένα αναλογικό σήμα ανατροφοδότησης ωθεί τον ρυθμό ταλάντωσης. Σε πολλές πρακτικές κατασκευές, ένας μικρός πυκνωτής παράκαμψης στην ακίδα ελέγχου μειώνει αισθητά την προσ pick-up θορύβων και καθιστά την απόκριση ελέγχου λιγότερο τρεμουλιάζουσα.

Η βαριά φόρτωση εξόδου, η κακή απομόνωση ισχύος και η μεγάλη καλωδίωση μπορεί να παραμορφώσουν τα κύματα και να εισάγουν θόρυβο στους κόμβους κατωφλίου, που εμφανίζονται ως τρέμουλο ή περιστασιακή κακή συμπεριφορά. Ένας μικρός κεραμικός πυκνωτής απομόνωσης τοποθετημένος κοντά στις ακίδες τροφοδοσίας συχνά καθαρίζει τον ταλαντωτή περισσότερο από ότι οι άνθρωποι αναμένουν. Όταν ο ταλαντωτής πρέπει να οδηγεί επαγωγικά φορτία ή υψηλότερους ρεύματος, μια εξωτερική διάταξη οδήγησης τυπικά οδηγεί σε ένα κύκλωμα που συμπεριφέρεται συνε consistently όπως αντί για ένα που αποτυγχάνει μόνο σε “κακές ημέρες” και στη συνέχεια αρνείται να αναπαράγει το ζήτημα στον πάγκο.

Διπλά Σταθερό Καθεστώς

Σε διπλή σταθερή λειτουργία, το 555 συμπεριφέρεται σαν λουκέτο: μία ενέργεια ορίζει την κατάσταση εξόδου και μια άλλη την επαναφέρει. Ο πυκνωτής χρονοποίησης συνήθως παραλείπεται και η ακίδα αποφόρτισης συχνά δεν χρησιμοποιείται. Αντί να χρονομετρά μια καμπύλη φόρτισης, η συμπεριφορά καθοδηγείται από αλλαγές επιπέδου που μοιάζουν με λογική στις ακίδες TRIG, THRESH και RESET, οι οποίες μπορεί να φαίνονται ικανοποιητικά καθοριστικές όταν θέλετε μνήμη κατάστασης χωρίς να προσθέσετε ένα μεγαλύτερο ψηφιακό υποσύστημα.

Πρακτικές Χρήσεις

• Διακόπτες Πίεσης και Απλή Διατήρηση Κατάστασης

Ένας διπλός 555 μπορεί να αποθηκεύσει μια κατάσταση για την ενεργοποίηση φόρτισης, την επιλογή λειτουργίας ή έναν διακόπτη χρήστη. Αυτή η προσέγγιση είναι ελκυστική όταν ο σχεδιασμός θέλει “μνήμη” χωρίς να βασίζεται σε έναν μηχανικό διακόπτη με κλείδωμα και χωρίς να εισάγει υλικολογισμικό απλά για να θυμηθεί ένα bit.

• Ασφαλιστικά και Συμπεριφορά Στυλ Ρυθμίσεων/Επαναρρυθμίσεων

Η συμπεριφορά ρύθμισης/επαναρρύθμισης χαρτογραφείται φυσικά σε ασφαλιστικά: ένα γεγονός οδηγεί το σύστημα σε ασφαλή κατάσταση και ένα άλλο γεγονός αποκαθιστά τη λειτουργία. Το εσωτερικό λουκέτο ανταποκρίνεται με σαφή, επαναλαμβανόμενη τρόπο, και η ακίδα RESET παρέχει έναν απλό δρόμο υπέρβασης όταν μια γραμμή διακοπής υψηλής προτεραιότητας είναι μέρος της έννοιας ασφάλειας.

Τα αιωρούμενα εισαγωγές μπορούν να παράγουν απρόβλεπτες αλλαγές κατάστασης λόγω διαρροής, χειρισμού ή θορύβου από κοντινές αλλαγές. Σε πραγματικές συναρμολογήσεις, αντιστάτες pull-up ή pull-down στις ακίδες TRIG/THRESH/RESET κρατούν το λουκέτο από το να περιπλανηθεί σε “φαντάσματα εναλλαγής.” Όταν εμπλέκονται διακόπτες πίεσης, ήπια αποθορυβοποίηση βοηθά ακόμα; ένα λουκέτο θα αποθηκεύσει πιστά ό,τι του παρέχετε, συμπεριλαμβανομένων των περιπετειωδών μεταβάσεων.

Συχνά βοηθά να σκεφτούμε το 555 λιγότερο ως “τσιπ χρονομέτρου” και περισσότερο ως μια συμπαγή αναλογική μηχανή κατάστασης αποτελούμενη από δύο κατώφλια, ένα λουκέτο και έναν διακόπτη αποφόρτισης. Όταν ο στόχος είναι μια μικρή λειτουργία πάντα ενεργή, καθυστέρηση, αναβόσβημα, ανίχνευση χαμένου παλμού ή λουκέτο, το 555 μπορεί να προσφέρει μια απλούστερη λίστα υλικών και λιγότερες λεπτές εκπλήξεις σχετικές με τον κώδικα από μια προσέγγιση που βασίζεται σε λογισμικό.

Για σχέδια που απαιτούν υψηλή ακρίβεια, βαθμονόμηση, προηγμένη διαμόρφωση ή πολλές συγχρονισμένες λειτουργίες χρονοποίησης, ο χρονοδιακόπτης 555 χρησιμοποιείται συχνά ως βασικό στοιχείο χρονοποίησης παρά ως πλήρη λύση χρονοποίησης.

Κοινές ρόλοι εμπρόσθιας πλευράς όπου το 555 ενσωματώνεται καθαρά:

• Επικοινωνία παλμών

• Χρονομέτρηση παραθύρων και πύλες

• Στάδια ανίχνευσης χαμένων παλμών

• Απλά μπλοκ επιτήρησης τύπου watchdog

Πρακ παράμετροι 555 χρονοδιακόπτη

Τάση τροφοδοσίας (VCC)	4.5-16 V
Ονομασ corrente λειτουργίας (VCC = +5 V)	3-6 mA
Ονομασ corrente λειτουργίας (VCC = +15 V)	10-15 mA
Μέγιστο ρεύμα εξόδου	200 mA
Μέγιστη κατανάλωση ισχύος	600MW
Ελάχιστη κατανάλωση ισχύος λειτουργίας	30MW (5V), 225MW (15V)
Εύρος θερμοκρασίας	0-70 ° C

555 Timer Derivative ICs

Κατασκευαστής	Αρ. Κατασκευαστή	Σημείωση
Avago Technologies	Av-555M	-
Custom Silicon Solutions	CSS555/CSS555C	CMOS, Ελάχιστη τάση λειτουργίας 1.2V, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, Ελάχιστη τάση λειτουργίας 2V
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, Ελάχιστη τάση λειτουργίας 2V
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, Ελάχιστη τάση λειτουργίας 2V
Zetex	ZSCT1555	Ελάχιστη τάση λειτουργίας 0.9V
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Συμπέρασμα

Ο χρονομετρητής 555 παραμένει χρήσιμος επειδή παρέχει απλή, προβλέψιμη συμπεριφορά χρονισμού με λίγα εξωτερικά εξαρτήματα. Η απόδοσή του εξαρτάται από την ανοχή των αντιστάσεων και των πυκνωτών, τη διαρροή, την παρέκκλιση της θερμοκρασίας, τον θόρυβο τροφοδοσίας, το σχέδιο και τις παραλλαγές της συσκευής. Όταν χρησιμοποιείται με σωστή προετοιμασία εισόδου, αποκοπή και κατάλληλα εξαρτήματα χρονισμού, ο 555 μπορεί αξιόπιστα να υποστηρίξει καθυστερήσεις, ταλαντωτές, σχηματισμό παλμών, ανίχνευση χαμένων παλμών, αποσφαλμάτωση και βασικές λειτουργίες εκκίνησης.

Συχνές Ερωτήσεις [FAQ]

1. Γιατί ο χρονομετρητής 555 παραμένει ευρέως χρησιμοποιούμενος αν και οι μικροελεγκτές μπορούν να εκτελούν λειτουργίες χρονισμού πιο ευέλικτα;

Ο χρονομετρητής 555 παρέχει μια απλή υλικολογισμική λύση για τη δημιουργία καθυστερήσεων, παλμών, ταλαντώσεων και λειτουργιών διακόπτη χωρίς να απαιτείται υλικολογισμικό, προγραμματισμός, ακολουθίες εκκίνησης ή συντήρηση λογισμικού. Σε εφαρμογές όπου απαιτείται μια μοναδική εργασία χρονισμού, ο 555 συχνά μειώνει την πολυπλοκότητα του σχεδιασμού και προσφέρει προβλέψιμη συμπεριφορά με ελάχιστα εξωτερικά εξαρτήματα. Αυτό το καθιστά ελκυστικό για αυτόνομες λειτουργίες χρονισμού, επεξεργασία σημάτων, κυκλώματα παρακολούθησης και απλά συστήματα ελέγχου όπου η αξιοπιστία και η διαφάνεια είναι πιο σημαντικές από την προηγμένη προγραμματιστικότητα.

2. Γιατί η ακρίβεια χρονισμού σε ένα κύκλωμα 555 καθορίζεται συχνά περισσότερο από τα εξωτερικά εξαρτήματα παρά από το IC αυτό καθαυτό;

Οι εσωτερικές θηλιές συγκριτών του 555 είναι σχετικά σταθερές, αλλά η πραγματική χρονική περίοδος εξαρτάται σε μεγάλο βαθμό από το δίκτυο των εξωτερικών αντιστάσεων και πυκνωτών. Παράγοντες όπως η ανοχή των αντιστάσεων, η διαρροή των πυκνωτών, η απορρόφηση διηλεκτρικής, η παρέκκλιση θερμοκρασίας, η υγρασία, η μόλυνση PCB και οι επιδράσεις DC-bias μπορούν να τροποποιήσουν τη δραστική σταθερά RC. Ως εκ τούτου, δύο κυκλώματα που χρησιμοποιούν το ίδιο IC χρονομέτρη μπορεί να παράγουν αισθητά διαφορετικές καθυστερήσεις αν διαφέρουν τα εξωτερικά εξαρτήματα ή τα περιβάλλοντά τους.

3. Γιατί οι αντιστάσεις χρονισμού υψηλής αξίας μπορούν να δημιουργήσουν απρόβλεπτα σφάλματα χρονισμού σε εφαρμογές μακράς καθυστέρησης;

Καθώς οι τιμές των αντιστάσεων αυξάνονται, οι ρεύματα διαρροής γίνονται μεγαλύτερο ποσοστό της επιθυμητής ρεύματος χρονισμού. Η υγρασία, τα υπολείμματα κολλητικής ύλης, η σκόνη, η μόλυνση PCB και η διαρροή επιφάνειας μπορούν να δημιουργήσουν μη προγραμματισμένα παράλληλα μονοπάτια αντίστασης που μεταβάλλουν τη συμπεριφορά φόρτισης του πυκνωτή χρονισμού. Αυτές οι επιδράσεις μπορεί να είναι ασήμαντες σε σύντομες καθυστερήσεις, αλλά γίνονται όλο και πιο σημαντικές σε κυκλώματα χρονισμού μακράς διάρκειας όπου μικρές ρεύματα διαρροής μπορούν να αλλάξουν αισθητά την τελική χρονική περίοδο.

4. Γιατί οι παραλλαγές CMOS 555 προτιμούνται συχνά σε σχεδίαση μπαταρίας και χαμηλού θορύβου;

Οι εκδόσεις CMOS όπως οι TLC555 και 7555 καταναλώνουν συνήθως πολύ λιγότερο ρεύμα αδράνειας από τις παραδοσιακές διπολικές εκδόσεις. Παράγουν επίσης μικρότερες αιχμές ρεύματος κατά τη λειτουργία, μειώνοντας την εισαγωγή θορύβου στις γραμμές τροφοδοσίας και σε ευαίσθητα αναλογικά κυκλώματα. Αυτές οι χαρακτηριστικές βελτιώνουν τη διάρκεια ζωής της μπαταρίας, απλοποιούν τη διήθηση τροφοδοσίας και διευκολύνουν τη σταθεροποίηση του συνολικού συστήματος σε εφαρμογές όπου η χαμηλή κατανάλωση ενέργειας και η καθαρή ηλεκτρική συμπεριφορά είναι προτεραιότητες.

5. Γιατί μπορεί η ακίδα ενεργοποίησης να γίνει κοινή πηγή διαλείπων προβλημάτων του χρονομετρητή 555;

Η είσοδος ενεργοποίησης είναι ευαίσθητη σε μεταβάσεις τάσης, ηλεκτρικό θόρυβο, μακρές καλωδιώσεις, θρόισμα γείωσης και γρήγορες εναλλαγές. Οι ανεπιθύμητες διαταραχές τάσης μπορούν να ενεργοποιήσουν ψευδώς το χρονοδιακόπτη, προκαλώντας απρόβλεπτες εξόδους που είναι δύσκολο να αναπαραχθούν με συνέπεια. Η προσθήκη φιλτραρίσματος, buffering με Schmitt-trigger, κατάλληλου γειώματος και σύντομων διαδρομών σήματος συνήθως βελτιώνει την αξιοπιστία αποτρέποντας την αντίδραση του ακίδα ενεργοποίησης σε ακούσιες ηλεκτρικές διαταραχές.

6. Γιατί είναι χρήσιμος ένας μονοστατικός χρονοδιακόπτης 555 για την ανίχνευση χαμένων παλμών ή στασιμότητας συστημάτων;

Ένας μονοστατικός χρονοδιακόπτης μπορεί να επανενεργοποιηθεί επανειλημμένα από εισερχόμενους παλμούς. Εφόσον οι παλμοί συνεχίζουν να φτάνουν εντός του αναμενόμενου διαστήματος, η έξοδος παραμένει ενεργή. Εάν η ροή των παλμών σταματήσει, ο χρονοδιακόπτης τελικά λήγει και αλλάζει κατάσταση. Αυτή η συμπεριφορά καθιστά το κύκλωμα χρήσιμο για την ανίχνευση στάσιμων κινητήρων, αποτυχημένων αισθητήρων, χαμένων σημάτων επικοινωνίας ή χαμένων παλμών ρολογιού χωρίς την απαίτηση σύνθετης ψηφιακής λογικής ή συστημάτων παρακολούθησης λογισμικού.

7. Γιατί λειτουργεί ο χρονοδιακόπτης 555 αποτελεσματικά ως απλός ταλαντωτής σε ασταθή λειτουργία;

Σε ασταθή λειτουργία, ο χωρητικός χρονομετρητής φορτίζει και αποφορτίζει συνεχώς μεταξύ περίπου του ενός τρίτου και των δύο τρίτων της τάσης τροφοδοσίας. Οι εσωτερικοί συγκριτές ανιχνεύουν αυτές τις διαβάσεις ορίου και εναλλάσσουν επανειλημμένα την κατάσταση εξόδου. Αυτός ο αυτο-συντηρούμενος κύκλος φόρτισης-αποφόρτισης δημιουργεί μια σταθερή ταλάντωση με μόνο λίγα εξωτερικά εξαρτήματα, καθιστώντας τον 555 μία από τις πιο απλές μεθόδους για την παραγωγή τετραγωνικών κυμάτων, αναβοσβήνοντας LEDs, σημάτων ρολογιού και ήχων.

8. Γιατί οι ρυθμίσεις κύκλου εργασίας απαιτούν συχνά πρόσθετα εξαρτήματα σε ασταθή κυκλώματα;

Η κανονική ασταθής διάταξη χρησιμοποιεί την ίδια διαδρομή φόρτισης και αποφόρτισης για μέρος του κύκλου, γεγονός που περιορίζει φυσικά την ευελιξία του κύκλου εργασίας. Με την προσθήκη διόδων και ξεχωριστών διαδρομών αντιστάτη, μπορεί να ελέγξει ανεξάρτητα τους χρόνους φόρτισης και αποφόρτισης. Αυτό επιτρέπει πιο ακριβή ρύθμιση των διάρκειας υψηλής και χαμηλής εξόδου, που είναι σημαντική σε εφαρμογές όπως ο έλεγχος PWM, η εξασθένιση LEDs, οι αντλίες φορτίου και τα κυκλώματα παραγωγής παλμών.

9. Γιατί μπορεί ένας χρονοδιακόπτης 555 να λειτουργήσει ως απλός latch χωρίς να χρησιμοποιεί έναν χωρητικό χρονομετρητή;

Ο πυρήνας του 555 περιέχει έναν SR latch που ελέγχεται από δύο συγκριτές. Σε bistable λειτουργία, οι εξωτερικές είσοδοι ρυθμίζουν ή επαναφέρουν απευθείας τον latch χωρίς να βασίζονται στη φόρτιση και αποφόρτιση του χωρητικού. Μόλις μια κατάσταση καθοριστεί, παραμένει αποθηκευμένη έως ότου μια άλλη είσοδος την αλλάξει. Αυτό επιτρέπει στον 555 να λειτουργεί ως ένα βασικό στοιχείο μνήμης για εναλλαγές, κλειδώματα, καταστάσεις ελέγχου και κυκλώματα ρύθμισης-επαναφοράς ενώ απαιτεί πολύ λίγα εξωτερικά κυκλώματα.

10. Γιατί οι σχεδιαστές θα πρέπει συχνά να βλέπουν τον χρονοδιακόπτη 555 ως αναλογικό δομικό στοιχείο και όχι απλώς ως τσιπ χρονοδιακόπτη;

Αν και το όνομά του τονίζει τη χρονομέτρηση, ο 555 περιέχει αναλογικούς συγκριτές, αναφορικές τάσεις, έναν latch, λογική εναλλαγής και έναν τρανζίστορ αποφόρτισης που μπορεί να εκτελέσει πολλές λειτουργίες επεξεργασίας σήματος. Μπορεί να δημιουργήσει καθυστερήσεις, να δημιουργήσει ταλαντωτές, να ανιχνεύσει χαμένους παλμούς, να αποσυνδέσει διακόπτες, να προσαρμόσει σήματα, να δημιουργήσει παράθυρα χρονομέτρησης και να παρέχει απλές λειτουργίες εποπτείας. Η κατανόηση της συσκευής ως συμπαγούς αναλογικής μηχανής καταστάσεων αποκαλύπτει συχνά περισσότερες δυνατότητες σχεδίασης από την περίθαλψη της αποκλειστικά ως γεννήτρια καθυστέρησης.
